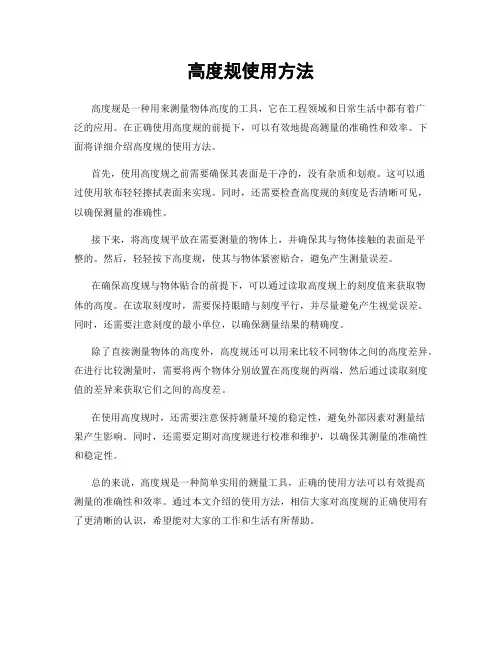

高度规使用方法

高度尺的使用
精选课件
1
高度尺的结构
压板
显示屏
电池盖 测量爪/ 划线爪
尺座
ON/OFF/ZERO键 HOLD锁定键
微动装置 滑动手柄 锁紧框
精选课件
紧固螺钉
尺框
1
数显高度尺的校证
用途：1.用于测量零件的高度和精密划线
标准块
先把测量爪在干净的水平台 上归零
然后用标准块进行校正，如测量值与标准值有偏 差，测量时，则对高度尺进行相对应的加减
精选课件
1
数显高度尺的使用方法
用途：1.用于测量零件的高度和精密划线
先把测量爪在要测量的零件尺寸一 端归零
再把测量爪移至要测量的零件尺寸的另一端， 显示屏上所显示的数值即为零件的高度
正确测量方法
精选课件
1
错误测量方法
数显高度尺的使用方法
用途：2.配合杠杆百分表可以测量到孔底部的高度
精选课件
1
高度尺的操作步骤
一.调零：松开固定螺钉,转动手柄,使高度规百 分表向下运动,至贴紧平台百分表指零,再按
归零键归零。 二.划线或测量
1.调节转动手柄,使百分表测头高于被测 量工件,然后降下高度,使测头紧贴在被测工 件上端,百分表指零时读数。(百分表归零确 保测量力一致)
2.划线 转动手柄使划线前端达到规定的 尺寸高度,调节固定螺钉,用手推动高度规底 座在工件位置划线.
有晃动现象;
4.测量时,用力要均匀,测力约3-5N,以保证测量准确性;
5.高度尺的液晶显示处不可碰油、碰水；
6.测量零件时,零件上不能有异物,并在常温下测量；
7.使用时,轻拿轻放,避免测量爪被碰撞到，不可掉到地
上。
精选课件
1
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
精选课件
1
使用时的注意事项
使用数显高度尺测量零件尺寸时，必须注意以下几点：
1.测量前，用干净清洁的布反复擦拭保护膜表面，清净
底座和测量爪的工作面，检查测量爪是否磨损；
2.清净平台工作面,将高度尺置于其上,松开紧固螺钉,
移动尺框,检查显示屏和各按键工作是否正常;
3.移动尺框时,活动要自如,不应有过松或过wenku.baidu.com,更不能
