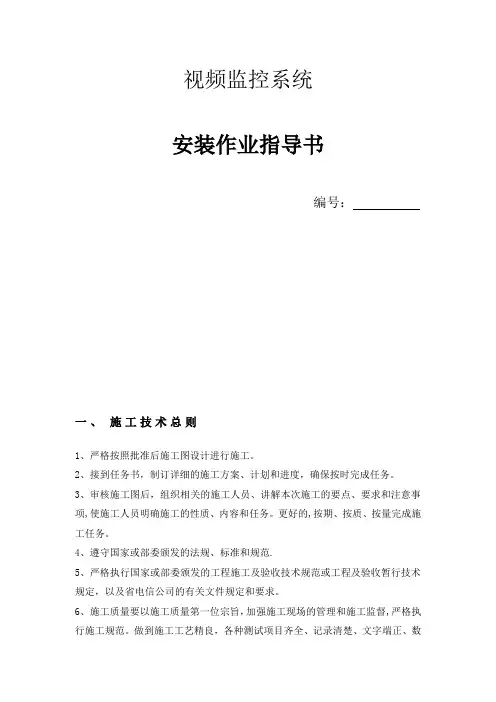

视频监控系统

安装作业指导书

编号：

一、施工技术总则

1、严格按照批准后施工图设计进行施工。

2、接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。

3、审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。更好的，按期、按质、按量完成施工任务。

4、遵守国家或部委颁发的法规、标准和规范。

5、严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。

6、施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行施工规范。做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、

数据准确。符合相关技术要求。

7、严格按施工操作程序施工，做到文明施工、文明生产。施工中做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。

鉴于安全生产责任重大，严格执行国家有关规定及内蒙古兴泰电子科技有限责任公司安全目标责任状的相关要求。

一、材料.设备要求

1、枪机、半球型摄像机、一体化摄像机、红外日夜两用摄像机、球型摄像机主要技术指标及其功能，应符合设计及使用要求，并有合格证。

2、传输线路应采用铜芯绝缘导线或铜芯电缆其电压等级不应小于交流电压250V，并有合格证。

3、传输线缆线芯截面选择除满足自动报警装置技术条件外，还应满足机械强度的要求。绝缘导线、电缆线芯按机械强度的要求的最小截面不应小于表一的数值。

4、BNC接头符合使用要求，并有合格证

5、数字交换机主要技术指标及其功能，应符合设计及使用要求，并有合格证。

6、电视墙主要技术指标及其功能，应符合设计及使用要求，并有合格证。

7、监视器主要技术指标及其功能，应符合设计及使用要求，并有合格证。

8、硬盘录像机主要技术指标及其功能，应符合设计及使用要求，并有合格证。

9、控制键盘主要技术指标及其功能，应符合设计及使用要求，并有合格证。

10、矩阵主要技术指标及其功能，应符合设计及使用要求，并有合格证。

11、视频解码器主要技术指标及其功能，应符合设计及使用要求，并有合格证。

12、系统配置中的其他主要设备的主要技术指标及其功能，应符合设计及使用要求，并有合格证。

二、主要机具

一字改锥、十字改锥、电工刀、尖嘴钳、剥线钳、电钻、电锤、电烙铁、万用表、兆欧表、高凳、脚手架、工具袋等。

三、作业条件

1、土建装修及油漆浆活全部完毕。

2、管线、导线、预埋盒全部做好。

3、导线经过绝缘电阻测试符合国家规范要求，并编号完毕。

四、操作工艺

（一）配管：

管路敷设施工工艺：

1、管路敷设的基本要求：敷设于潮湿和多尘场所的管线，管口和管子连接处必须做密封处理，管路应遵循最短的路径敷设并尽量减少弯曲，

埋入墙内或混凝土内的线管，离表面的净距离不应小于15mm,埋入地下的电线管路不能穿过设备基础。

2、预制加工：

●镀锌钢管或JDG 管用拗棒或液压煨管器煨弯，PVC 管用配套的弹簧煨弯。

●管子切断：切割断口处应平齐不歪斜，管口光滑无毛刺，管内没有铁屑。

● 管接头和锁母处连接牢靠不松动。

● 有多条管路并排排列时，一定整齐顺直。

3、测定箱、盒位置：根据设计要求确定箱盒的位置，以土建弹出的水平线为基准，定好准确位置，固定好底箱、盒。

4、管进箱、盒连接：箱、盒开孔应整齐并与管径吻合，箱、盒用开孔器开孔，保证无毛刺，要求一管一孔，不许开长孔，不许用气焊电焊开孔，管进箱盒用锁母锁紧，两根以上的管进入箱体内时应长短一致，间距均匀，排列整齐，锁母终端套护口。

5、管路暗敷设方式：

●砌体内配管：配合土建工程砌墙立管时，管路保护层不应小于15mm ，管口封好，以免落入杂物。

●明配管时管的弯曲半径不小于管外径的6倍。

●现浇混凝土楼板内配管：先确定箱盒的位置，弹出十字线，埋好底盒再敷管，两个以上盒子时要拉直线，管进盒内的长度一致，每隔1米用铅丝绳绑扎牢。

●暗管敷设完成后，自检合格以后，通知业主方及监理代表验收，并如实做好隐蔽工程检查验收记录。

管路敷设质量标准：

1、 JDG 管严禁用熔焊连接。

2、 管路连接紧密，管口光滑无毛刺，护口齐全，明配管支架、吊架平直牢固，排

列整齐，管子弯曲处无明显的折痕，暗配管的保护层厚度不小于15mm 。

3、 箱、盒位置准确，牢固可靠，管子进入箱、盒内顺直，在箱、盒内露出的长度

小于5mm 。线路进入电气设备的位置正确。

4、 箱、盒内清洁无杂物，护口或护线套管齐全无脱落，不进入箱、盒内的管子做

好密封处理。

5、 穿过变形缝的管路应该设有补偿装置，补偿装置应活动自如，配电线路穿过建

筑物或设备基础时加装保护套管，保护套管平整，管口光滑，护口牢固，与管

口紧密连接，加保护套管处在隐蔽工程中表示正确。

6、接地（接零）：接地（接零）线截面积选用正确，需做防腐处理的地方刷漆无

遗漏，线路走向合理，色标正确，涂刷后不污染设备和建筑物。

（二）、线缆敷设：

1、布线原则：符合规范化标准、根据实际情况设计、注意选材和布局。

2、电源线和信号线应严格分开，若分开敷设有困难时，电源线与信号线必须作适

当隔离

3、整段线缆中间不允许有接头。

布线要求

1、视频监控系统传输线路采用绝缘导线时，应采取金属管、封闭式金属线槽等保护方式

进行布线。

2、视频和控制线路应穿金属保护管，并应暗敷在非燃烧体内，保护层厚度不小于30mm；

如果必须明敷，应在金属管上采取防火保护措施。

3、不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或同一线槽内。

4、弱电线路的电缆竖井应与强电线路的电缆竖井分别设置。

5、火灾探测器的传输线路应选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线

颜色一致，接线端子应有标号。探测器的“+”线应为红色；“-”线应为兰色。
