OLYMPUS IX71倒置显微镜操作规程编写人:於锋时间一、目的正确使用倒置显微镜对细胞标本的形态特征进行观察,为生命科学的研究提供更多可靠的实验数据。
二、原理倒置显微镜系统(IX71系列)是在透镜成像原理基础上发展起来的显微观察系统,利用卤素灯为光源,光线经过聚光镜汇聚后透过标本,通过物镜对标本进行聚焦放大成像,最后通过目镜把物镜所成的像再次放大,从而使实验者能够清晰的分辨体外培养的细胞的形态以及内部结构,主要用于体外活细胞培养形态观察,根据实验需求配置了明场、暗场、相差、荧光等技术模块。
三、主要操作规程相差观察:1.打开主开关2.转动光路选择盘到“眼睛”位置。
3.装上观察样本。
使用10X物镜,将聚光镜转盘转到“BF”位置。
4.瞳距调节5.屈光度调节:通过螺旋目镜屈光度调节环。
6. 通过粗微调对样本准确调焦。
选择所用物镜,10X,20X,40X。
相差观察时转动聚光镜转盘到“PH”位置。
相差只能用10X,20X物镜观察和摄影。
7. 调节光线强度:明场观察时,调节孔径光栏。
相差观察时,打开孔径光栏8. 观察。
荧光观察步骤:1.打开荧光供电装置开关,关掉显微镜主开关。
等大约10分钟后电弧稳定。
2.连接UV防护板3.把光路选择转盘和选择杆转到“眼睛”位置。
4.使相应的荧光激发滤色镜进入光路5.根据标本不同,选择U,B,G激发。
6.打开激发光光闸使光通过把所用物镜推入光路10X,20X,40X。
7.把标本放在载物台上,对标本进行调焦,如果荧光衰退快,请将激发光光闸推入光路使用1小时后关掉电源开关。
普通明场观察:1.打开明场电源开关(“︱”为开,“○”为关)2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察,相差环拨到明场(BF)位置,荧光滤色块转盘拨到“1”的位置5.调节透射光光强,调焦,找到预观察视野6.依次换到高倍镜,观察样品7.拍照时将光路选择旋钮调至相机位置关机:1. 关闭汞灯电源(注意:汞灯需使用半小时以上方可关闭,关闭半小时以后方可再次开启)2. 将透射光强调到最小,透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜,取出样品,若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存,关闭软件6. 使用光盘拷贝数据(禁止使用移动储存设备拷贝数据)7. 关闭电脑,登记使用时间、荧光数字等使用情况倒置IX71显微镜透射光明场观察步骤观察相差时,要使用与相差物镜放大倍数相匹配的相差环板。

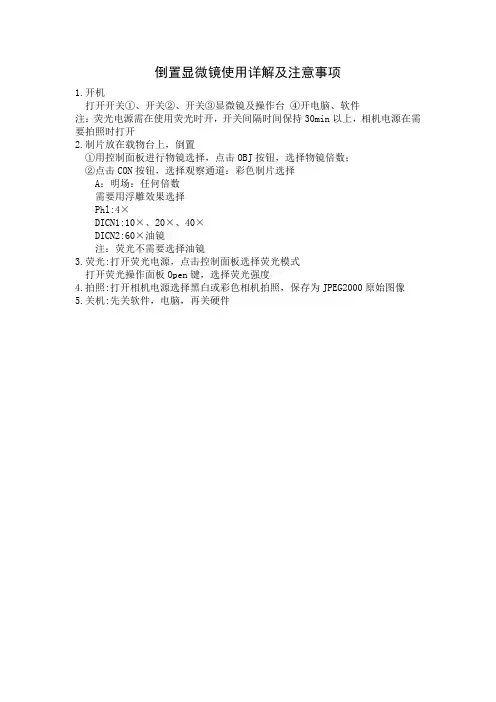

倒置显微镜使用详解及注意事项

倒置显微镜使用详解及注意事项
1.开机
打开开关①、开关②、开关③显微镜及操作台④开电脑、软件
注:荧光电源需在使用荧光时开,开关间隔时间保持30min以上,相机电源在需要拍照时打开
2.制片放在载物台上,倒置
①用控制面板进行物镜选择,点击OBJ按钮,选择物镜倍数;
②点击CON按钮,选择观察通道:彩色制片选择
A:明场:任何倍数
需要用浮雕效果选择
Phl:4×
DICN1:10×、20×、40×
DICN2:60×油镜
注:荧光不需要选择油镜
3.荧光:打开荧光电源,点击控制面板选择荧光模式
打开荧光操作面板Open键,选择荧光强度
4.拍照:打开相机电源选择黑白或彩色相机拍照,保存为JPEG2000原始图像
5.关机:先关软件,电脑,再关硬件。
细胞生物学实验:倒置显微镜使用基本技术
倒置显微镜
目镜
物镜盘 光源旋钮 电源开关
载物台
粗调旋钮 微调旋钮
倒置显微镜组成和普
通显微镜一样,只不 过物镜与照明系统颠 倒,在载物台之下。 用于观察培养的活细 胞,具有相差物镜, 显示效果较好。
倒置显微镜使用前
1.插上电源线 2.入座,打开电源开关 3.旋开光源旋钮至合适亮度 4.调整目镜至合适瞳距
使用倒置显微镜的观察
1.将待观察细胞容器置于载物台正中 2.切换物镜至最低倍数,在目镜下观察
细胞 3.调节粗调旋钮,使焦距对准细胞 4.调节微调旋钮,达到最佳观测效果 .切换较高倍数的物镜以获得更好的放
大效果
倒置显微镜使用后
1.观察结束后,取下细胞容器 2.用酒精棉球擦拭载物台面 3.将物镜切换至最低倍数 4.将光源旋钮旋至最低 5.关闭显微镜开关 6.拔掉电源 7.写好仪器使用记录
倒置荧光显微镜使用方法(一)
倒置荧光显微镜使用方法(一)倒置荧光显微镜使用方法简介倒置荧光显微镜是一种常用于细胞、组织等生物样品观察的显微镜。
其特点是将物镜和光源的位置倒置,使得观察样品更加方便。
下面将介绍几种常见的倒置荧光显微镜使用方法。
方法一:样品准备1.在无菌条件下,将生物样品移植到培养皿或载玻片中。
2.样品可以是活细胞,也可以是固定的组织切片等。
3.如果需要染色,可以根据实验需求选择适当的荧光染料。
方法二:显微镜设置1.将倒置显微镜放在实验台上,并确保显微镜的稳定性。
2.打开显微镜电源,待显微镜系统启动后进行下一步操作。
3.调整光源,使得荧光光源均匀而明亮。
4.根据实验需求选择适当的滤光片,用于选择荧光发射波长。
方法三:样品装载1.将培养皿或载玻片放置在显微镜的样品台上。
2.使用目镜观察样品并调整焦距,确保样品清晰可见。
3.根据样品大小和形状进行显微镜调焦,以获得最佳的观察效果。
4.确保样品和显微镜的镜头之间没有空气或污染物,以避免影响观察结果。
方法四:荧光观察1.使用目镜观察样品后,可以使用显微镜的荧光通道进行观察。
2.打开荧光激发光源,调整光强度适当,避免过度曝光或低信号。
3.使用适当的荧光滤光片,选择要观察的荧光波长范围。
4.使用气体扩散器或其他方法降低样品温度,以减少荧光褪色和光损伤。
方法五:图像处理与分析1.使用相机或图像采集系统,记录荧光显微镜观察的图像。
2.可以使用图像处理软件进行曝光、对比度、亮度等调整,以优化图像质量。
3.利用图像分析软件进行细胞大小、数量、定量荧光信号等参数的测量和分析。
方法六:清洁与维护1.每次使用完成后,及时关闭荧光光源和显微镜电源。
2.用干净的纸巾或棉签轻轻擦拭显微镜的镜头和其他表面。
3.定期检查显微镜的各个部件,如镜头、滤光片、光源等,若有问题及时修理或更换。
以上是倒置荧光显微镜的使用方法,希望对您的实验有所帮助。
请根据实际需求进行调整和适配,并注意实验的安全性和准确性。
OLYMPUS_IX71倒置显微镜操作规程
OLYMPUS IX71倒置显微镜操作规程编写人:於锋时间一、目的正确使用倒置显微镜对细胞标本的形态特征进行观察,为生命科学的研究提供更多可靠的实验数据。
二、原理倒置显微镜系统(IX71系列)是在透镜成像原理基础上发展起来的显微观察系统,利用卤素灯为光源,光线经过聚光镜汇聚后透过标本,通过物镜对标本进行聚焦放大成像,最后通过目镜把物镜所成的像再次放大,从而使实验者能够清晰的分辨体外培养的细胞的形态以及内部结构,主要用于体外活细胞培养形态观察,根据实验需求配置了明场、暗场、相差、荧光等技术模块。
三、主要操作规程相差观察:1.打开主开关2.转动光路选择盘到“眼睛”位置。
3.装上观察样本。
使用10X物镜,将聚光镜转盘转到“BF”位置。
4.瞳距调节5.屈光度调节:通过螺旋目镜屈光度调节环。
6. 通过粗微调对样本准确调焦。
选择所用物镜,10X,20X,40X。
相差观察时转动聚光镜转盘到“PH”位置。
相差只能用10X,20X物镜观察和摄影。
7. 调节光线强度:明场观察时,调节孔径光栏。
相差观察时,打开孔径光栏8. 观察。
荧光观察步骤:打开荧光供电装置开关,关掉显微镜主开关。
等大约10分钟后电弧稳定。
连接UV防护板把光路选择转盘和选择杆转到“眼睛”位置。
使相应的荧光激发滤色镜进入光路根据标本不同,选择U,B,G激发。
打开激发光光闸使光通过把所用物镜推入光路10X,20X,40X。
把标本放在载物台上,对标本进行调焦,如果荧光衰退快,请将激发光光闸推入光路使用1小时后关掉电源开关。
普通明场观察:打开明场电源开关(“︱”为开,“○”为关)将样品置于载物台上将光路选择旋钮调至观察位置4.从低倍镜开始观察,相差环拨到明场(BF)位置,荧光滤色块转盘拨到“1”的位置5.调节透射光光强,调焦,找到预观察视野6.依次换到高倍镜,观察样品7.拍照时将光路选择旋钮调至相机位置关机:1. 关闭汞灯电源(注意:汞灯需使用半小时以上方可关闭,关闭半小时以后方可再次开启)2. 将透射光强调到最小,透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜,取出样品,若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存,关闭软件6. 使用光盘拷贝数据(禁止使用移动储存设备拷贝数据)7. 关闭电脑,登记使用时间、荧光数字等使用情况倒置IX71显微镜透射光明场观察步骤观察相差时,要使用与相差物镜放大倍数相匹配的相差环板。
奥林巴斯相机说明书
奥林巴斯相机说明书篇一:Olympus 荧光显微镜操作手册奥林巴斯(Olympus)荧光显微镜操作手册Olympus BX51物镜:4 X 0.16 (无DIC)10 X 0.4020X 0.7540X 1.00 oil100X 1.40oil荧光滤色块转盘:1. WU 蓝2. WIB 绿(长通)3. WIBA 绿(带通)4. WIG 红5. CFP 青6. YFP 黄操作步骤:(注意:样品须在低倍镜下放置和取下)DIC 观察:1. 打开明场电源开关(“丨”为开,“O”为关)2. 将样品置于载物台上,用样品夹夹好3. 将起偏器、检偏器、DIC 棱镜推入光路,荧光滤块转盘拨到“ 1”位置,DIC 棱镜应与相应的物镜倍数相匹配6.7.8.9. 4. 先选用低倍物镜(“ 10 X”)5. 调节透射光的强度,调节焦距,找到视野6. 换到高倍镜头,观察样品7. DIC 观察时,光路选择拉杆拉到中间位置, 既可观察, 也可拍照 荧光观察:1. 打开明场电源开关2. 打开汞灯电源开关3. 将样品置于载物台上,用样品夹夹好4. 检偏器、 DIC 棱镜在光路外5. 将荧光光路shutter 打开(“O”为开,“•”为关), 需保护样品时关闭 shutter光路选择拉杆推至最里边 根据样品的标记情况将荧光滤块转盘转到相应的位 通过两组减光滤片调节激发光强度 从低倍镜开始观察,调焦,找到预观察视野,10. 依次换到高倍镜头,观察样品11. 拍照时光路选择拉杆完全拉出 普通明场观察:1. 打开明场电源开关(“丨”为开,“O”为关)2. 将样品置于载物台上,用样品夹夹好3. 起偏器、检偏器、 DIC 棱镜在光路外,荧光滤块转盘拨到“1”位置,DIC棱镜拨到明场(BF)位置4. 先选用低倍物镜(“ 4X”)5. 调节透射光的强度,调节焦距,找到视野6. 依次换到高倍镜头,观察样品7. 光路选择拉杆拉到中间位置既可观察,也可拍照关机:1. 关闭汞灯电源(注意:汞灯需使用半小时以上方可关闭,关闭半小时以后方可再次开启)2. 将透射光调到最小,关闭明场电源开关3. 将镜头转到低倍镜,取出样品,若使用过油镜用干净的擦镜纸擦拭镜头4. 确认数据已经保存,关闭软件5. 使用光盘拷贝数据(禁止使用移动储存设备拷贝数据)6. 关闭电脑,登记使用时间、荧光数字等使用情况Olympus IX71物镜:物镜倍数相差环4 X 0.13 PHL10 X 0.30 PH120 X 0.45 PH140 X 0.60 PH260X 1.35 oil (无相差)荧光滤色块转盘:1. WU 蓝2. WIB 绿(长通)3. WIBA 绿(带通)4. WIGA 红5. CFP6. YFP操作步骤:相差观察:1. 打开明场电源开关(“丨”为开,“O”为关)2. 将样品置于载物台上3. 将光路选择旋钮调至观察位置4. 从低倍镜开始观察,调节到与镜头相匹配的相差环,荧光滤块转盘拨到“ 1 ”的位置5. 调节透射光光强,调节焦距,找到预观察视野6. 依次换到高倍镜,(注意调节相差环)观察样品7. 拍照时将光路选择旋钮调至相机位置荧光观察:1. 打开明场电源开关置5.6.7. 2. 打开汞灯开关3. 将样品置于载物台上4. 将荧光光路shutter 打开“O”为开,“•”为关),需保护样品时关闭 shutter5. 将光路选择旋钮调至观察位置6. 根据样品的标记情况将荧光滤块转盘转到相应的位7. 通过两组减光滤片调节激发光强度8. 从低倍镜开始观察,调焦,找到预观察视野,9. 依次换到高倍镜头,观察样品10. 拍照时将光路选择旋钮调至相机位置 普通明场观察:1. 打开明场电源开关(“丨”为开,“O”为关)2. 将样品置于载物台上3. 将光路选择旋钮调至观察位置4. 从低倍镜开始观察,相差环拨到明场(BF )位置,荧光滤色块转盘拨到“ 1”的位调节透射光光强,调焦,找到预观察视野依次换到高倍镜,观察样品拍照时将光路选择旋钮调至相机位置关机:1. 关闭汞灯电源(注意:汞灯需使用半小时以上方可 关闭,关闭半小时以后方可再次开启)2. 将透射光强调到最小,透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜,取出样品,若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存,关闭软件6. 使用光盘拷贝数据(禁止使用移动储存设备拷贝数据)7. 关闭电脑,登记使用时间、荧光数字等使用情况Olympus SZX16物镜:1X变倍:0.7~11.5荧光滤色块转盘:UV 蓝GFPHQ^RFP2 红操作步骤:明场观察:将样品置于载物台上推入光路选择拉杆,荧光滤块转盘拨到空位选择合适的光源冷光源观察使用不透明的底板(黑或白),打开环形光电源开关(“ 为开,“O”为关),调节光强度,找到预观察视野,调节变倍比,观察样品⑵ 底光源观察使用透明玻璃底板,打开底座电源开关(“丨”为开,“O” 为关),将LBD 滤片推入光路,调节反光镜方向、对比度和光强度,找到预观察视野,调节变倍比,观察样品4. 拍照时将光路选择拉杆拉出荧光观察:1. 将样品置于载物台上2. 一般选择黑色不透明底板3. 打开汞灯电源开关4. 荧光光路挡板推出1. 2. 3. ⑴篇二:OLYMPU在各国外使用总结经验及说明奥林巴斯XZ-1 tipsXZ-1from Jonathon DonahueHere's a grab bag of XZ-1 information... from my posts, and others, on Dpreview... and from other places. 这里是一个大杂烩的XZ-1 信息... 从我的帖子,和其他人,DPREVIEW ... 和其他地方。
奥林巴斯生物显微镜操作规程
奥林巴斯生物显微镜操作规程奥林巴斯生物显微镜操作规程2篇篇一:OLYMPUS显微镜操作规程OLYMPUS显微镜操作规程(1)打开光源开关,调节光强到合适大小(不要调到最亮)。
(2)选择所需光路。
(3)转动物镜转盘,使低倍镜头正对载物台上的通光孔。
(4)将所要观察的玻片放在载物台上(玻片标本上下不得有水或其他液体),使玻片中被观察的部分位于通光孔的正中央。
(5)先用低倍镜观察(10X)。
观察之前,先转动粗动调焦手轮,使载物台上升,物镜逐渐接近玻片。
需要注意,不能使物镜触及玻片,然后,通过目镜观察,并转动粗调焦手轮,使载物台慢慢下降,直到看清物像。
如果像偏离视野,可调节载物台移动杆。
(6)瞳距调节:使两目镜距离与自己两眼距离相等。
(7)屈光度调节:以右眼看右目镜,用微调旋钮调好焦距;以左眼看左目镜,旋转屈光度调节环调好焦距。
(8)高倍物镜观察:把物像中需要放大观察的部分移至视野中央。
将高倍物镜转入光路(一般具有正常功能的显微镜,低倍物镜和高倍物镜基本齐焦,在用低倍物镜观察清晰时,换高倍物镜应可以见到物像,但物像不一定很清晰),微动调焦手轮进行调节。
(9)聚光镜调整:调节聚光镜升降旋钮使聚光镜到最高位置:调聚光镜孔径光阑②使与物镜倍数相对应。
(10)需更换标本观察时,先将物镜转到10×再更换标本,严禁在高倍物镜下取放标本。
篇二:奥林巴斯生物显微镜使用、维护保养操作规程1、仪器及电源组成:本系统由目镜、镜筒、中间镜筒、镜臂、物镜转盘、载物台、聚光镜、灯室等单元组成;电源由TL4外接30W电源装置组成。
2、打开光源,调节亮度2.1开启设备总电源开关,接通TL4外接电源:检查一下,光强调节旋钮‘I’的标志要指向低电压(最左边方向),然后,把主开关位于‘O’(关)的位置调至‘I’(开)。
2.2顺时针转动光强调节旋钮‘I’(提高照明电压,使照明更亮),从左边旋转到右边并根据玻片性质调整内置照明灯光亮度及光圈大小,使视野亮度处于合适范围;将事先准备好的玻片放到已降低的载物台上,拉开夹片器,放上样品载玻片用标本夹片器夹好,转动物镜转盘,先用移动手轮转动载物台旋钮,调整观察位置使观察样品大致位于物镜正下方。
科研级倒置显微镜安全操作及保养规程
科研级倒置显微镜安全操作及保养规程科研级倒置显微镜是现代生命科学研究中不可或缺的工具,但在使用过程中必须注意安全操作和保养。
本文将就科研级倒置显微镜的操作和保养规程进行详细介绍,以帮助读者更好地使用和保护科研级倒置显微镜。
安全操作规程操作前准备•在使用前将显微镜的所有操作部件检查一遍,确保所有零件都处于正常状态、无损坏和松动。
•确保操作环境整洁、干净,避免操作时与其他物品碰撞。
•确认设备供应电压和唯一电源开关处于关闭状态。
•使用清洁细纱布轻轻擦拭物镜,屈光系统和平台表面,以去除尘土和其他杂质,避免影响显微成像质量。
设备开机•确定设备前的环境可能会产生的噪声、微颤动和超声振动,并在设备加锁和摆动防抖消耗后,再接通电源。
•将设备及所有连通线缆插入开关插座。
为避免长时间接触眼镜,推荐开启台式支架,或使用显微镜镜头涂敷支撑材料。
操作流程•将样本转移到显微镜平台上,使用无菌医用手套或可重复清洁的无菌毛巾操作,并避免将样本移动过于频繁和方向改变太剧烈。
•在选取视野的过程中,弯曲身体或头部轮廓方能得到更完整和清晰的图像。
调整照射光源一般建议调至25%-50%的亮度,而且许多应用领域需要调整光源颜色和固定通道,应根据不同情况作出调整。
•在操作过程中,应注意观察运作区域,掌握显微镜的光源操作状况,每次调整光源前应关掉光源。
•使用完毕后,应及时关掉电源,将显微镜进行冷却处理。
在关机后切勿马上销毁样本,在确认样本不会损坏的情况下再行处理。
维护保养•对于倒置显微镜表面的粉尘,应使用纯棉布轻轻擦拭,如果有难以处理的污渍,则使用加速溶剂进行切除。
•经过使用数个月后,调焦手轮就有可能失去灵敏度,我们可以使用极当某种液体润滑油来增强润滑和调焦精度。
•在倒置显微镜上使用的镜头,应当放置在相应的装配螺丝上,以免在操作过程中摔落或脱离固定机构。
可以事先调整支撑,培养良好习惯并避免擦拭干燥。
结束语科研级倒置显微镜在生命科学领域中扮演着非常关键的角色,合理使用、安全操作和科学保养对于显微镜性能和样本质量的保障有着非常重要的影响。
倒置荧光显微镜使用指南
倒置荧光显微镜使用指南1.按下接线板电源,打开计算机屏幕电源和主机箱电源,双击桌面上Leica Application Suite 图标进入程序。
2.打开显微镜光源,如需使用汞灯,打开汞灯,在记录本上记录下汞灯上显示的已用小时数。
3.显微镜物镜放大倍数有5倍,10倍,20倍,40倍,旋转物镜下转盘改变放大倍数。
4.明场使用方法:将透射光装置的聚光镜转盘旋转至BF档。
选择合适的物镜,调节焦距,用明视光源强度旋转及透射光装置上的光圈调节光源强度。
将滤色块放在第4或5档。
5.相差使用方法:将透射光装置的聚光镜转盘转至PH1档〔物镜为10x,20x时〕或PH2档〔物镜为40x时〕。
用明视光源强度旋转及透射光装置上的光圈调节光源强度。
将滤色块放在第4或5档。
6.荧光使用方法:放下明场遮拦,拉开荧光遮拦棒,旋转滤色块转盘,选择合适的激发波长。
用荧光光源视野调节旋钮和荧光光源光圈调节旋钮调节荧光的范围和强度。
7.图像处理:在“摄取”菜单栏Mic1卡片下根据所选的物镜倍数选择放大倍数。
拉开摄像头操纵杆,单击鼠标左键选择一块白色区域,单击鼠标右键,进行白平衡。
可以通过改变摄取菜单栏摄像头卡片下曝光,饱和,伽马和增益改变显示图像的效果。
明场或者相差模式,建议将增益放在零。
单击拍摄,新建自己的文件夹,保存图片。
8.荧光拍摄完毕,推进荧光遮拦棒,看一下门口的显微镜使用登记表。
(1)如果下一个使用登记时间小于或等于1个小时,不需要关闭汞灯,记录下汞灯使用时间。
将明场电源旋至最低。
将物镜旋至空档。
关闭应用程序。
填写完整仪器使用本。
(2)否则,使用完毕荧光,及时关闭汞灯,注意需长于半个小时,记录下汞灯使用时间。
将明场电源旋至最低,关闭明场电源。
将物镜旋至空档。
关闭应用程序。
关闭电脑。
填写完整仪器使用本。
倒置荧光显微镜使用注意事项1.使用显微镜前,请和Med-X研究院神经组科研秘书沈老师(138********)联系,由其输入密码后,开机。
IX71倒置荧光显微镜简易操作
IX71倒置显微镜荧光观察简易操作操作流程:1、明场条件下找到标本(具体方法参考明场观察方法步骤);2、标本定位调焦至最清晰后,打开汞灯电源供电装置开关,从“O”拨到“I”,此时电源指示等亮,计时器开始运行。
为了延长高压汞灯的使用寿命,一旦启动,不能在少于15分钟内关闭。
关闭高压汞灯后,至少10分钟后才能再次启动;3、根据试验选择与荧光染料匹配的激发块转入光路。
按红色箭头方向转动荧光激发块转盘,选中的荧光激发块标记数字会显示在转盘上红色圈部位。
步骤4步骤3荧光激发块转盘4、打开光闸(SHUTTER)。
按黄色箭头方向拨动SHUTTER手柄从“●”到“○”。
5、开始观察选用ND滤色片、调节汞灯透镜聚焦旋钮、以及荧光反射照明器视场光阑使视场亮度均匀一致,提高图像质量。
对于L型荧光反射照明器还可以调节孔径光阑增强对比度荧光反射照明器视场光阑ND滤色片汞灯透镜聚焦旋钮6、观察完毕,关闭汞灯光源以及卤素灯电源。
奥林巴斯IX71倒置荧光显微镜操作规程一、普通光源观察1.接通电源线打开电源开关,同时按下显微镜前面的按纽(在打开电源开关前要将光强调节钮调至较小位置)2.用光路选择杆选择"观察"光路(有眼睛图形),选择所需放大倍数的物镜,并将选择环置于相应的位置(1-PHL:4X;2-PHC:10X;3-PH2:40X,4为明场)荧光选择钮置于BF使用光调节旋钮和滤光片,调节至适当亮度3.将标本放在载物台上,转动粗微调调节视野内图象清晰4.调节目镜使观察舒适5.如需拍照,则打开电脑选择所需软件,将光路杆调至"旁路光口"(有相机图形),即可拍摄并保存6.使用完毕后,关闭主开关(至O),取下电源插头等到灯室完全冷却后把防尘罩盖上二、荧光看察1.如使用荧光,要接通荧光光源的电源2.选择所需波段的荧光,并用荧光调节杆调节亮度3.不看察时,要及时使用光栅切断荧光(●-关,○-开),避免样品荧光衰减4.如荧光较暗,将周围光亮度减至最低(关灯,拉上窗帘)5.拍摄步骤同前注意事项:1、保持显微镜清洁及时清理污渍如光学元件上附有灰尘,则应用吹风球吹去对于有脏污的地方,用7:3的乙醚无水酒精清洁液粘在镜头纸上从透镜内到外进行圆圈式轻拭,严禁用手指或其它物体直接接触镜头2、打开荧光光源后,至少要15分钟后才能关闭关闭后至少要5分钟才能再次开启,不需要使用荧光时禁止打开其电源开关。
上海理工大学医疗器械与食品学院OLYMPUSIX倒置相差荧光显微镜使用说明
Ⅲ、执行完黑(白)平衡以后,若要恢复图像原来的色调,可通过点击“acquisition setting”找到”Camera”然后将其下拉菜单里的“color”的RGB值恢复初始状态即可。
I、拍照前在软件中选择正确的物镜倍率。
Ⅱ、在View菜单下选择Scale Bar 选项,标尺即会在图片上显示出来。
Ⅲ、拍照以后如果想将标尺保存在图片中,则在Image 菜单下选择Burn In Info 选项,然后保存图片。
3)白平衡和黑平衡
Ⅰ、在预览界面下可使用黑白平衡功能,根据标本类型不同,黑白平衡功能之一分别可用(明场观察时白平衡可用,荧光观察时黑平衡功能可用)。
10X、20X物镜用PH1
40X物镜用PH2
2)调节调焦旋钮,获得清楚的相差图像。
3)20X、40X的物镜上有矫正环,根据不同的培养容器需要调节矫正环,在聚焦到相对最清楚后调节矫正环至图像最清晰。
*观察相差时,要使用与相差物镜放大倍数相匹配的相差环板。
三、荧光方式的使用说明
1)打开汞灯光源控制器U-RFL-T的电源(开关在控制器前面板右下方)“I”为打开,“o”为关闭;2s后“BURNER ON”指示灯点亮为绿色,荧光光源完全打开。
注意:汞灯光源不要频繁开关,打开后至少使用半小时以上,关闭后至少等待半小时再打开。
2)调节荧光滤色块转盘到合适的位置进行荧光观察。观察之前确保荧光滤色块转盘上的光闸shutter处于打开位置(“o”为打开,反之为关闭)。
4、DP2-BSW软件使用
1)单张实时图像预览及图像采集
2)图像添加标尺及标尺保存
TH4电源开关
倒置显微镜的使用方法
倒置显微镜的使用方法
倒置显微镜是一种强大的实用研究工具,用于将生物医学专业、化学及材料科学领域中精细细有趣的样品放大并显示在显示屏上。
它不但使被观察物体的形状、特征和结构得以精确清晰地显示,而且也可以给用户提供极好地图像效果。
首先,必须准备将要查看的样品,并且将它们放在倒置显微镜的视野之中,然后紧紧调整样品的位置,使其得以平衡平衡,之后,调节调焦轮将所需形状逐渐变成清晰的图像。
然后,使用滤光片将所有多余的光线统统过滤掉,让显示的图像更加自然、清晰。
此外,为了提高图像质量,还可以使用特定仪器,进行三维显微成像,比如透射电子显微镜等。
最后,在显微镜下观察到的有趣形状,可以实时将其记录下来,保留用于研究分析及比较,以便日后查看。
总的来说,倒置显微镜的使用也就是一系列的准备过程,首先需要对样品进行准备,然后按照一定的技术步骤将样品放入倒置显微镜中进行放大检查,并运用到特定仪器进行三维显微成像;其次,所有多余的光线需要通过滤光片过滤;最后调整调焦轮观察到实用细节,将有趣的图像直接记录下来,保存用来科学研究等,这样就可以快速明确清楚样品细部形状、特征和结构,为重要技术项目的进行提供更多便利的条件,以为生物医学、化学及材料科学的发展作出不可磨灭的贡献。
9倒置显微镜操作规程
9倒置显微镜操作规程倒置显微镜是一种常用的显微镜类型,其特点是物镜与光源位置颠倒,由此得名。
倒置显微镜广泛应用于生物学、医学、材料科学等领域的显微观察和分析。
以下是关于倒置显微镜的详细操作规程。
一、倒置显微镜的准备工作1.检查倒置显微镜的工作状态:确认显微镜电源是否正常连接,各控制按钮是否灵活,镜头是否清洁,支架是否稳定等。
2.准备工作台:确保工作台干净整洁,放置好所需实验器材和标本,保证工作台上的物件与显微镜平面保持整洁。
3.打开光源开关:根据实际需要选择适当的光源。
二、倒置显微镜的组装1.将显微镜放置在工作台上,确保倒置显微镜与观察位置之间有足够的空间。
2.将目镜装入目镜筒:取下目镜筒盖,将目镜轻轻垂直插入目镜筒,用螺丝固定,注意不要损坏目镜和目镜筒。
3.装配倒转反射式物镜与物镜筒:将物镜轻轻垂直插入物镜筒,用螺丝固定,注意对准与锁定。
4.装配准直镜与准直杆:将准直杆轻轻插入准直镜孔,用螺丝固定,注意不要损伤准直镜和准直镜孔。
三、倒置显微镜的调试操作1.调节光源强度:根据观察需求,调节光源的强度,确保光线适中。
2.调整目镜调节筒:将目镜调节筒上下移动,调节目镜与待观察物之间的合适焦距。
3.调整物镜调节筒:将物镜调节筒上下移动,调节物镜与待观察物之间的合适焦距。
4.调整准直镜:通过调整准直镜的角度和方向,使样品中的光线方向适应观察需求。
5.调整光源角度:根据观察需求,调整光源的角度和位置,以便提供合适的照明。
四、倒置显微镜的观察操作1.放置待观察样品:将待观察样品放置在显微镜的工作台上,注意调整样品平面与显微镜平面相对平行。
2.寻找观察区域:用目镜调节筒和物镜调节筒慢慢移动,找到合适的观察区域,并调整焦点,使其清晰可见。
3.观察和调整:通过细微调整目镜调节筒和物镜调节筒来观察细节,并进行合适的焦点调整和光源角度调整,以达到最佳观察效果。
4.镜头更换和清洁:根据需要可以更换不同倍率的物镜进行观察,并在需要时使用适当的清洁方法清除镜头上的污渍。
上海理工大学医疗器械与食品学院-OLYMPUS-IX71倒置相差荧光显微镜使用说明
上海理工大学医疗器械与食品学院-O L Y M P U S-I X71倒置相差荧光显微镜使用说明--------------------------------------------------------------------------作者: _____________--------------------------------------------------------------------------日期: _____________OLYMPUS IX71倒置相差荧光显微镜使用说明一、明场方式的使用说明1) 打开明场卤素灯控制器(TH4)电源,“I”为打开,“o”为关闭。
TH4电源开关TH4光强调节旋钮2)调节TH4上的光强调节旋钮,获得合适的光强度。
4) 选择合适的物镜并将聚光镜上的调节环至BF或空档位置。
5) 调节调焦旋钮,获得清楚的明场图像。
6)进行拍照时,要将光路切换到目镜和软件里都可看的位置。
光路切换旋钮当前位置为完全目镜位置,光100%到目镜,软件下看不到;若将旋钮逆时针旋转至最下方时,此时目镜下和软件里都可以看到,拍照时要将光路切换到此位置。
二、相差方式的使用说明1) 选择合适的物镜和聚光镜中的相差环。
聚光镜(5孔位)1号孔位相差环 PHL2号孔位相差环 PH13号孔位相差环 PH2在聚光镜右侧旋转调节相差环,白点处的显示数字即代表相对应的相差环已放入光路4X物镜用PHL10X、20X物镜用PH140X物镜用PH22) 调节调焦旋钮,获得清楚的相差图像。
3) 20X、40X的物镜上有矫正环,根据不同的培养容器需要调节矫正环,在聚焦到相对最清楚后调节矫正环至图像最清晰。
*观察相差时,要使用与相差物镜放大倍数相匹配的相差环板。
三、荧光方式的使用说明1) 打开汞灯光源控制器U-RFL-T 的电源(开关在控制器前面板右下方)“I ”为打开,“o ”为关闭;2s 后“BURNER ON ”指示灯点亮为绿色,荧光光源完全打开。
怎样正确操作倒置显微镜
怎样正确操作倒置显微镜?1.倒置显微镜中最常用的观察方法就是相差。
由于这种方法不要求染色,是观察活细胞和微生物的理想方法。
在此提供各种聚光器来满足需要,这种方法提供带有自然背景色的、高对比度的、高清晰度的图像。
2.开机。
接连电源。
打开镜体下端的电控开关。
3.使用(1)准备:将待观察对象置于载物台上。
旋转三孔转换器,选择较小的物镜。
观察,并调节铰链式双目目镜,舒适为宜。
(2)调节光源:推拉调节镜体下端的亮度调节器至适宜。
通过调节聚光镜下面的光栅来调节光源的大小。
(3)调节像距:转三孔转换器,选择合适倍数的物镜;更换并选择合适的目镜;同时调节升降,以消除或减小图像周围的光晕,提高了图像的衬度。
(4)观察:通过目镜进行观察结果;调整载物台,选择观察视野。
4.关机取下观察对象,推拉光源亮度调节器至最暗。
关闭镜体下端的开关,并断开电源。
旋转三孔转换器,使物镜镜片置于载物台下侧,防止灰尘的沉降。
日常维护及注意事项1.所有镜头表面必须保持清洁,落在镜头表面的灰尘,可用吸耳球吹去,也可用软毛刷轻轻的掸去掉。
2.当镜头表面沾有油污或指纹时,可用脱脂棉蘸少许无水乙醇和乙醚的混合液(3:7)轻轻擦拭。
3.不能用有机溶液清擦其它部件表面,特别是塑料零件,可用软布蘸少量中性洗涤剂清擦。
4.在任何情况下操作人员不能用棉团、干布块或干镜头纸擦试镜头表面,否则会刮伤镜头表面,严重损坏镜头,也不要用水擦试镜头,这样会在镜头表面残留一些水迹,因而可能滋生霉菌,严重损坏显微镜。
5.仪器工作的间歇期间,为了防止灰尘进入镜筒或透镜表面,可将目镜留在镜筒上,或盖上防尘塞,或用防尘罩将仪器罩住。
6.微镜尽可能不移动,若需移动应轻拿轻放,避免碰撞。
7.不允许随意拆卸仪器,特别是中间光学系统或重要的机械部件,以免降低仪器的使用性能。
OLYMPUS_IX71倒置显微镜操作规程
OLYMPUS_IX71倒置显微镜操作规程I.引言II.安全操作1.操作前应穿戴实验室所要求的个人防护装备,包括实验室服、护目镜和手套。
2.使用显微镜时,保持实验台整洁,避免堆放杂物。
3.在操作过程中严禁触摸显微镜的光学部件,以免损坏或污染。
4.不要使用过大的力量调节任何的部件,应用适度的力量进行操作。
III.准备工作1.将显微镜与电源插座连接,并打开电源开关。
2.在显微镜台面上放置玻片,用吹风球将其清洁干净。
3.将需要观察的样品置于准备好的载玻片上,覆盖另一层玻片。
IV.调节光路1.轻轻转动光源旋钮,调节照明强度,一般以适当的亮度为宜。
2.打开放大倍率选择旋钮,选择所需的倍率。
3.调节聚光镜以获得清晰的样品图像。
通过科差调节也可以获得更好的对比度。
V.望远镜的调整1.调节目镜的位置和角度,使其与眼睛对准,看到一个清晰的图像。
2.调节目镜的近调,使视野聚焦。
3.调节目镜的远调,使样品图像变清晰。
VI.操作样品台1.选择恰当的样品台,安装之前要确保清洁。
2.调节样品台的位置和角度,使之与样品平行。
3.使用样品台的操作旋钮调节样品位置和焦距。
VII.拍摄和记录图像1.连接相机到显微镜,根据相机手册中的操作指南进行相机设置。
2.点击拍照按钮,观察并记录所需的图像。
VIII.清理和维护1.操作结束后,关闭电源开关,并拔出电源插头。
2.用吹风球将显微镜的光学部件和载物台清洁干净。
3.根据设备维护手册的指南,定期清洁和维护显微镜的各个部分。
IX.故障排除如果显微镜出现问题,如图像模糊、光线不均匀等情况,可以尝试以下操作:1.检查光源是否正常,重新调节照明强度。
2.检查目镜和物镜是否干净,清洁它们。
3.调节聚光镜和目镜的位置,以获得更清晰的图像。
4.检查样品台的位置和角度,进行调整。
X.结束语。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
OLYMPUS IX71倒置显微镜操作规程
编写人:於锋时间
一、目的
正确使用倒置显微镜对细胞标本的形态特征进行观察,为生命科学的研究提供更多可靠的实验数据。
二、原理
倒置显微镜系统(IX71系列)是在透镜成像原理基础上发展起来的显微观察系统,利用卤素灯为光源,光线经过聚光镜汇聚后透过标本,通过物镜对标本进行聚焦放大成像,最后通过目镜把物镜所成的像再次放大,从而使实验者能够清晰的分辨体外培养的细胞的形态以及内部结构,主要用于体外活细胞培养形态观察,根据实验需求配置了明场、暗场、相差、荧光等技术模块。
三、主要操作规程
相差观察:
1.打开主开关
2.转动光路选择盘到“眼睛”位置。
3.装上观察样本。
使用10X物镜,将聚光镜转盘转到“BF”位置。
4.瞳距调节
5.屈光度调节:通过螺旋目镜屈光度调节环。
6. 通过粗微调对样本准确调焦。
选择所用物镜,10X,20X,40X。
相差观察时转动聚光镜转盘到“PH”位置。
相差只能用10X,20X物镜观察和摄影。
7. 调节光线强度:明场观察时,调节孔径光栏。
相差观察时,打开孔径光栏
8. 观察。
荧光观察步骤:
1.打开荧光供电装置开关,关掉显微镜主开关。
等大约10分钟后电弧稳定。
2.连接UV防护板
3.把光路选择转盘和选择杆转到“眼睛”位置。
4.使相应的荧光激发滤色镜进入光路
5.根据标本不同,选择U,B,G激发。
6.打开激发光光闸使光通过把所用物镜推入光路10X,20X,40X。
7.把标本放在载物台上,对标本进行调焦,如果荧光衰退快,请将激发光光闸推入光路
使用1小时后关掉电源开关。
普通明场观察:
1.打开明场电源开关(“︱”为开,“○”为关)
2.将样品置于载物台上
3.将光路选择旋钮调至观察位置
4.从低倍镜开始观察,相差环拨到明场(BF)位置,荧光滤色块转盘拨到“1”的位置
5.调节透射光光强,调焦,找到预观察视野
6.依次换到高倍镜,观察样品
7.拍照时将光路选择旋钮调至相机位置
关机:
1. 关闭汞灯电源(注意:汞灯需使用半小时以上方可关闭,关闭半小时以后方可再次开启)
2. 将透射光强调到最小,透射光选择按钮按出
3. 关闭明场电源开关
4. 将镜头转到低倍镜,取出样品,若使用过油镜用干净的擦镜纸擦拭镜头
5. 确认数据已经保存,关闭软件
6. 使用光盘拷贝数据(禁止使用移动储存设备拷贝数据)
7. 关闭电脑,登记使用时间、荧光数字等使用情况
倒置IX71显微镜透射光明场观察步骤
观察相差时,要使用与相差物镜放大倍数相匹配的相差环板。
相差元件(聚光镜内)PHL PH 1(PH C)PH 2
物镜4倍10倍、20倍40倍、60倍虚线框内第一次观察调整完成后不需要进行调整,除非更换相差光学元件。
倒置显微镜IX71荧光观察方法步骤
荧光观察应遵循先明场对标本定位,然后再转入荧光观察的顺序。
