编码器的类型与原理编码器是一种电子设备,用于将模拟信号或数字信号转换为特定的编码形式。
它是数字通信系统中的重要组成部分,常用于数据传输、信号处理、遥控系统等应用中。
根据不同的工作原理和应用领域,编码器可以分为多种类型。
一、模拟信号编码器模拟信号编码器是将连续变化的模拟信号转换为数字编码的设备。
最常见的模拟信号编码器是脉冲编码调制(PCM)编码器。
PCM编码器通过将模拟信号进行采样、量化和编码处理,将信号转换为数字编码,提高了信号的传输和处理效率。
PCM编码器通常由模拟-数字转换器(ADC)和编码器组成。
二、数字信号编码器数字信号编码器是将已经是数字形式的信号进行特定编码处理的设备。
常见的数字信号编码器包括霍夫曼编码器、熵编码器、差分编码器等。
这些编码器通过在信号中引入冗余、压缩信息等技术手段,对信号进行编码,提高信号传输的可靠性和效率。
数字信号编码器通常由编码器和调制器(调制器)组成。
三、音频编码器音频编码器是将模拟音频信号或数字音频信号进行特定编码处理的设备,常用于音频压缩、音频传输等应用中。
常见的音频编码器有MP3编码器、AAC编码器、FLAC编码器等。
这些编码器通过压缩音频信号中的冗余信息和不可察觉的信号成分,实现了音频数据的高压缩比,并在保证音质的前提下实现了低比特率的音频传输。
四、视频编码器视频编码器是将模拟视频信号或数字视频信号进行特定编码处理的设备,常用于视频压缩、视频传输等应用中。
常见的视频编码器有H.264编码器、H.265编码器、VP9编码器等。
这些编码器通过压缩视频信号中的冗余信息和不可察觉的信号成分,实现了视频数据的高压缩比,并在保证画质的前提下实现了低比特率的视频传输。
五、位置编码器位置编码器是将位置信息转换为特定编码形式的设备,常用于机器人控制、导航系统等应用中。
常见的位置编码器有光学编码器、磁性编码器等。
这些编码器通过将物理位置信息转换为数字编码,实现了对位置的高精度测量和控制。
通信原理PCM
![通信原理PCM](https://img.taocdn.com/s3/m/864c90be910ef12d2bf9e70a.png)
1 设计原理1.1 PCM系统基本原理PCM即脉冲编码调制,在通信系统中完成将语音信号数字化功能。
PCM调制的实现主要包括三个步骤完成:抽样、量化、编码。
分别完成时间上离散、幅度上离散、及量化信号的二进制表示。
为改善小信号量化性能,采用压扩非均匀量化,有两种方式,分别为A律和μ律方式,此处采用了A律方式,由于A律压缩实现复杂,常使用 13 折线法编码,采用非均匀量化。
PCM通信系统示意图图1.1 时分复用PCM通信系统框图1.2 抽样、量化、编码下面介绍PCM编码中抽样、量化及编码的原理:(1)抽样所谓抽样,就是对模拟信号进行周期性扫描,把时间上连续的信号变成时间上离散的信号。
该模拟信号经过抽样后还应当包含原信号中所有信息,也就是说能无失真的恢复原模拟信号。
它的抽样速率的下限是由抽样定理确定的。
(2)量化从数学上来看,量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。
模拟信号的量化分为均匀量化和非均匀量化。
由于均匀量化存在的主要缺点m t 是:无论抽样值大小如何,量化噪声的均方根值都固定不变。
因此,当信号()较小时,则信号量化噪声功率比也就很小,这样,对于弱信号时的量化信噪比就难以达到给定的要求。
通常,把满足信噪比要求的输入信号取值范围定义为动态范围,可见,均匀量化时的信号动态范围将受到较大的限制。
为了克服这个缺点,实际中,往往采用非均匀量化。
非均匀量化是根据信号的不同区间来确定量化间隔的。
对于信号取值小的区∆也小;反之,量化间隔就大。
它与均匀量化相比,有两个突间,其量化间隔v出的优点。
首先,当输入量化器的信号具有非均匀分布的概率密度(实际中常常是这样)时,非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比;其次,非均匀量化时,量化噪声功率的均方根值基本上与信号抽样值成比例。
因此量化噪声对大、小信号的影响大致相同,即改善了小信号时的量化信噪比。
非均匀量化的实际方法通常是将抽样值通过压缩再进行均匀量化。
简述脉冲编码调制技术
![简述脉冲编码调制技术](https://img.taocdn.com/s3/m/7fc4695c11a6f524ccbff121dd36a32d7375c723.png)
简述脉冲编码调制技术摘要:一、脉冲编码调制技术简介二、脉冲编码调制的基本原理1.采样2.量化3.编码三、脉冲编码调制的应用领域四、脉冲编码调制的优缺点五、发展趋势与展望正文:脉冲编码调制技术是一种将模拟信号转换为数字信号的调制技术。
其主要过程包括采样、量化和编码三个步骤。
一、脉冲编码调制的基本原理1.采样:采样是脉冲编码调制的第一个步骤。
在采样过程中,根据一定的采样频率,将连续的模拟信号转换为离散的数字信号。
采样频率越高,数字信号的分辨率越高,但同时也意味着更高的传输带宽需求。
2.量化:量化是将采样后的数字信号映射到离散的数值集合中。
量化的过程通常采用均匀量化或非均匀量化两种方法。
均匀量化是将采样值映射到固定长度的整数,而非均匀量化则根据采样值的大小,映射到不同长度的整数。
量化过程中,量化噪声不可避免地引入到数字信号中。
3.编码:量化后的数字信号需要进行编码,以便于传输和存储。
常用的编码方法有努塞尔编码、韦弗编码等。
编码后的数据可以进一步采用信道编码和交织技术,提高传输过程中的抗干扰能力。
二、脉冲编码调制的应用领域脉冲编码调制技术在我国数字通信、数据传输、音频视频处理等领域具有广泛的应用。
例如,在电话通信中,采用PCM技术将语音信号数字化,提高通信质量;在数字电视、高清视频领域,PCM技术用于音频和视频信号的处理,实现高品质的音视频传输。
三、脉冲编码调制的优缺点优点:1.数字信号具有更好的抗干扰能力,有利于信号传输和存储。
2.易于实现信号的加密和压缩,提高信息安全性。
3.便于实现多路信号的复用,提高通信系统的利用率。
缺点:1.量化噪声引入,可能导致信号质量下降。
2.传输带宽需求较高,对信道条件要求较严格。
四、发展趋势与展望随着信息技术的不断发展,脉冲编码调制技术也在不断演进。
未来的发展趋势包括:1.高精度、高速率的采样和量化技术,以满足更高清晰度、更高质量的视频和音频处理需求。
2.更高效的编码和压缩算法,降低传输带宽需求,提高数据传输效率。
PCM(脉冲编码调制)介绍及PCM编码的原理 毕业论文---PCM量化13折线
![PCM(脉冲编码调制)介绍及PCM编码的原理 毕业论文---PCM量化13折线](https://img.taocdn.com/s3/m/249d60ae89eb172dec63b724.png)
PCM(脉冲编码调制)介绍及PCM编码的原理摘要在数字通信信道中传输的信号是数字信号,数字传输随着微电子技术和计算机技术的发展,其优越性日益明显,优点是抗干扰强、失真小、传输特性稳定、远距离中继噪声不积累、还可以有效编码、译码和保密编码来提高通信系统的有效性,可靠性和保密性。
另外,还可以存储,时间标度变换,复杂计算处理等。
而模拟信号数字化属信源编码范围,当然信源编码还包括并/串转换、加密和数据压缩。
这里重点讨论模拟信号数字化的基本方法——脉冲编码调制,而模拟信号数字化的过程(得到数字信号)一般分三步:抽样、量化和编码。
本文讲述了PCM(脉冲编码调制)的简单介绍,以及PCM编码的原理,并分别对PCM的各个过程,如基带抽样、带通抽样、13折线量化、PCM编码以及PCM 译码进行了详细的论述,并对各过程在MATLAB7.0上进行仿真,通过仿真结果,对语音信号的均匀量化以及非均匀量化进行比较,我们得出非均匀量化教均匀量化更加有优势。
关键词:脉冲编码调制抽样非均匀量化编码译码AbstractIn the digital communication channel signal is digital signal transmission, digital transmission with the microelectronics and computer technology, its advantages become increasingly evident, the advantage of strong anti-interference, distortion, transmission characteristics of stable, long-distance relay is not the accumulation of noise Can also be effective encoding, decoding and security codes to improve the effectiveness of communications systems, reliability and confidentiality.Digitized analog signal range of source coding is, of course, also include the source code and / serial conversion, encryption and data compression. This focus on the simulation of the basic methods of digital signals - pulse code modulation, while the analog signal the digital process (to get digital signals) generally three steps: sampling, quantization and coding.This paper describes the PCM (pulse code modulation) in a brief introduction, and the PCM coding theory, and were all on the PCM process, such as baseband sampling, bandpass sampling, 13 line quantization, PCM encoding and decoding PCM a detailed Are discussed and the process is simulated on MATLAB7.0, the simulation results, the uniformity of the speech signal quantification and comparison of non-uniform quantization, we have come to teach non-uniform quantization advantage of more than uniform quantizationKeywords:Pulse Code Modulation Sampling Non-uniform quantization Coding Decoding目录1 前言 (1)2 PCM原理 (2)2.1 引言 (2)2.2 抽样(Sampling) (3)2.2.1. 低通模拟信号的抽样定理 (3)2.2.2 抽样定理 (4)2.2.3. 带通模拟信号的抽样定理 (7)2.3 量化(Quantizing) (8)2.3.1 量化原理 (8)2.3.2均匀量化 (10)2.3.3 非均匀量化 (11)2.4 编码(Coding) (18)2.5 译码 (24)2.6 PCM处理过程的其他步骤 (26)2.7 PCM系统中噪声的影响 (27)3 算例分析 (29)3.1 无噪声干扰时PCM编码 (30)3.2 噪声干扰下的PCM编码 (36)结论 (42)致谢 (43)参考文献 (44)附录 (45)1 前言数字通信系统中信道中传输的是数字信号,数字传输随着微电子技术和计算机技术的发展,其优越性日益明显,优点是抗干扰强、失真小、传输特性稳定、远距离中继噪声不积累、还可以有效编码、译码和保密编码来提高通信系统的有效性,可靠性和保密性。
pam编码原理
![pam编码原理](https://img.taocdn.com/s3/m/e949d1a918e8b8f67c1cfad6195f312b3069eb43.png)

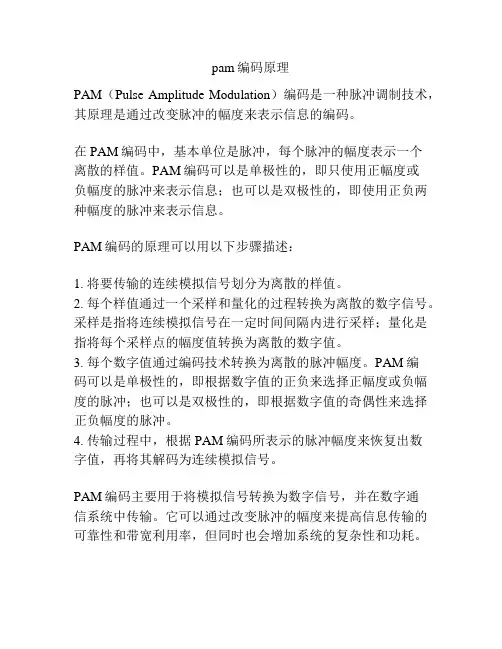

pam编码原理
PAM(Pulse Amplitude Modulation)编码是一种脉冲调制技术,其原理是通过改变脉冲的幅度来表示信息的编码。
在PAM编码中,基本单位是脉冲,每个脉冲的幅度表示一个
离散的样值。
PAM编码可以是单极性的,即只使用正幅度或
负幅度的脉冲来表示信息;也可以是双极性的,即使用正负两种幅度的脉冲来表示信息。
PAM编码的原理可以用以下步骤描述:
1. 将要传输的连续模拟信号划分为离散的样值。
2. 每个样值通过一个采样和量化的过程转换为离散的数字信号。
采样是指将连续模拟信号在一定时间间隔内进行采样;量化是指将每个采样点的幅度值转换为离散的数字值。
3. 每个数字值通过编码技术转换为离散的脉冲幅度。
PAM编
码可以是单极性的,即根据数字值的正负来选择正幅度或负幅度的脉冲;也可以是双极性的,即根据数字值的奇偶性来选择正负幅度的脉冲。
4. 传输过程中,根据PAM编码所表示的脉冲幅度来恢复出数
字值,再将其解码为连续模拟信号。
PAM编码主要用于将模拟信号转换为数字信号,并在数字通
信系统中传输。
它可以通过改变脉冲的幅度来提高信息传输的可靠性和带宽利用率,但同时也会增加系统的复杂性和功耗。
脉冲编码调制PCM
![脉冲编码调制PCM](https://img.taocdn.com/s3/m/42631fd9d5d8d15abe23482fb4daa58da0111cea.png)
2.3 脉冲编码调制(PCM)
PCM调制系统
1
信号的压缩与扩张
2
PCM编码器和译码器
3
PCM系统的噪声性能
4
差分脉冲编码调制
5
PCM编码器和译码器
编码器 译码器 PCM编码和译码器集成电路
码位的选择和安排
13折线编码采用8位二进制码,对应256个量化级,即正、负输入幅度范围内各有128个量化级 需要将13折线中的每个折线段再均匀划分16个量化级 正、负输入的8个段落被划分成128个不均匀量化级 8位码的安排
脉冲编码调制系统
30/32PCM端机每帧共有32个时隙,传30路数字话音信号和2时隙的勤务信息。 30/32PCM端机输出的信号称为一次群信号。实际应用中,还可将多个一次群进行准同步复接(PDH):即四个基群 (一次群)复接组成二次群,四个二次群组成三次群,四个三次群组成四次群,四个四次群组成五次群,或进行同步复接(SDH)。
脉冲编码调制系统
以30/32PCM端机为例,介绍PCM的系统组成 话音信号的抽样频率为8000Hz,抽样的间隔时间Ts=1/fs=125s 为了时分复用将125 s分为32个时隙,即每个时隙为125 s /32=3.9 s 每个抽样脉冲用8bit编码,即8位二进制脉冲作一个码组,一次放入各个时隙。 为保证通信的正常进行,每帧的起始时刻由帧定时信号决定,收端也应有相应的帧定时信号,收发两端的帧定时信号必须同频同相,即实现帧同步。
目前用得较多
逐次比较编码器原理框图
全波整流
参考电源
PAM信号
US
|US|
UR
极性判决
D1
比较码 形成
或 门
a2-a8
a1
PCM 编码输出
