机械设计复习内容及典型例题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《机械设计》复习内容
第3章螺纹连接和螺旋传动
1、螺纹牙的截面形状有很多种,哪些适用于使用与连接,哪些适用于传动。
2、螺纹的计量单位如何?
3、螺纹连接有哪些基本类型,各适用的场合如何?
4、螺纹连接的防松措施有哪些?
5、提高螺纹连接件强度的措施有哪些?
6、螺栓组连接的计算(公式要记)
1)单个螺栓连接的强度计算:
(1)普通螺栓连接
松螺栓连接
只受预紧力的螺栓连接
承受预紧力和横向工作载荷的紧螺栓连接
承受预紧力和轴向工作载荷的紧螺栓连接
(2)铰制孔螺栓连接
承受横向载荷
2)螺栓组的强度设计
(1)受横向载荷的螺栓组(两种情况:普通螺栓连接和铰制孔螺栓连接)
(2)受转矩的螺栓组连接(两种情况:普通螺栓连接和铰制孔螺栓连接)
(3)受轴向载荷的螺栓组(普通螺栓连接)
第4章键连接
1、键连接有哪些类型
2、普通平键的工作面是什么?
3、普通平键通常的失效形式是什么?
4、普通平键的键高和键长(即截面尺寸)如何选取?
5、普通平键的长度如何选取?
第5章带传动与链传动设计
1、带传动和链传动的特点各是什么?各应用在什么场合?
2、影响带传动性能的主要因素有哪些?是如何影响的?
3、带受哪些应力,什么位置的应力最大?
4、什么是弹性滑动,什么是打滑?他们之间的区别是什么?
5、控制小带轮的最小直径的原因是什么?
6、小带轮的包角控制在什么范围内?
7、带的主要失效形式是什么?设计准则?
8、根据什么选择带的型号?
9、链传动运动的不均匀的原因是什么?
10、影响链传动平稳性的因素是什么?采取什么措施来减少传动的振动和冲击
11、链传动的主要失效形式有哪些?
第6章齿轮传动设计
1、齿轮传动的失效形式
2、齿轮传动的设计准则(软齿面和硬齿面)
3、齿形系数与那个(些)因素有关
4、齿轮传动强度设计方法(齿面接触强度和齿根弯曲强度)
5、齿轮的受力分析和旋向的判定(直齿、斜齿、圆锥齿轮、蜗轮蜗杆)
第7章蜗杆传动设计
1、蜗轮蜗杆传动的特点是什么?
2、什么是蜗杆直径系数,为何要引入该系数?
3、蜗杆分度圆的直径如何确定
4、蜗杆传动的失效形式和设计准则是什么?
5、蜗轮常采用的材料是什么?
6、蜗杆传动为什么要进行热平衡计算
第8章轴的设计
1、什么是转轴、心轴和传动轴
2、轴上零件的轴向定位方法和周向定位方法
3、按弯曲扭转合成计算轴的应力公式中各符号代表的意思是什么?如何来取?
4、轴的结构改错
第9章滑动轴承设计
1、滑动轴承表面的摩擦状态有哪几种
2、常用的轴瓦和轴承衬材料有哪些?
3、滑动轴承润滑中,油槽的开设
4、非液体摩擦滑动轴承设计中校核平均压强p和pv以及v的目的是什么?
5、液体润滑滑动轴承最小油膜厚度
6、形成液体动压润滑的条件是什么?影响其承载能力的因素有哪些?
第10章滚动轴承设计
1、什么是向心轴承、推力轴承和向心推力轴承,各自代表的类型有哪些?代号的表示。
2、滚动轴承的失效形式以及设计准则
3、什么是轴承的基本额定寿命
4、什么是滚动轴承基本额定动载荷和基本额定静载荷
5、什么是滚动轴承当量动载荷,计算方法。
6、滚动轴承寿命计算公式
7、角接触球轴承和圆锥滚子轴承轴向力的计算方法。
8、滚动轴承的支承结构形式,各自适用的场合?
9、滚动轴承的润滑和密封方式
第11章联轴器、离合器和制动器
1、联轴器和离合器的区别
2、联轴器分为哪三大类型,各自的适用场合是什么?每个类型的代表轴承有哪些?
3、常用的离合器有哪些?
200b MPa σ=典型例题
1. 一刚性凸缘联轴器用6个M10的绞制孔用螺栓(螺栓GB27-88)连接,结构尺寸如
图所示,两半联轴器材料为HT200,螺栓材料为Q235,性能等级5.6级。试求:
1) 该螺栓组连接允许传递的最大转矩
2) 若传递的最大转矩不变,改用普通螺栓连
接,试计算螺栓最小直径。
(设两半联轴器间的摩擦系数f=0.16,可靠性系
数Kf=1.2)
螺栓材料Q235有:
500,300b s MPa MPa σσ==, 2.5, 1.25,2p S S S τσ===。
被连接件材料HT200有:
,2p S =
2.在斜齿圆柱齿轮减速器的输出轴中安装有一对70000AC 角接触球轴承。已知Fr1=3500N,Fr2=1800N.斜齿圆柱齿轮的轴向力Fa=1000N ,载荷有轻微冲击。试分别按题图中两种装配方案,计算两轴承的当量动荷载。(fp=1.2)
(Fs=0.7Fr ,e=0.68,Fa/Fr>e,X=0.41,Y=0.87;Fa/Fr<=e,X=1,Y=0)
Fs1=0.7*3500=2450N
Fs2=0.7*1800=1260N

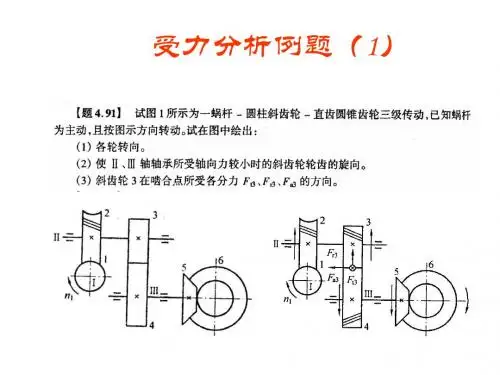

3、在图示传动系统中,1为蜗杆,2为蜗轮,3和4为斜齿圆柱齿轮,5和6为直齿锥齿轮。若蜗杆主动,要求输出齿轮6的回转方向如图所示。试决定:
1、 若要使Ⅱ、Ⅲ轴的轴向力抵消一部分,蜗杆、蜗轮及斜齿轮3和4的螺旋方向及
