基坑基本知识
地铁基坑重点知识

地铁基坑基坑失稳的形态1基坑土体强度不足、地下水渗流作用造成失稳,包括基坑整体失稳、基坑底土隆起失稳、突涌、管涌以及流土失稳。
2支护结构的承载力、刚度或稳定性不足引起的失稳,如支锚结构松弛失效或被拔出桩墙底部向基坑内产生较大位移、桩墙弯曲或断裂等。
支护结构的选型1支挡式结构:锚拉式结构、支撑式结构、悬臂式结构、双排桩、支护结构与主体结构相结合的逆作法2土钉墙:单一土钉墙、预应力锚杆复合土钉墙、水泥土桩复合土钉墙、微型桩复合土钉墙3重力式水泥土墙4放坡支护结构选型时应在了解上述各类支护结构性能的同时,综合考虑基坑深度,土的形状及地下水条件,基坑周边环境对基坑变形的承载力及支护结构一旦失效,可能产生的后果,主体地下结构及基础形式,基坑平面尺寸及形状,支护结构,施工的可行性,施工场地条件及施工季节,经济指标,环保性能和施工工具等诸多因素。
土压力分为哪三种?静止土压力计算公式?主动土压力:支护结构在土压力作用下向墙前发生位移,则随着位移的增大,墙后土压力逐渐减少,当土体达到极限平衡状态时,作用在结构上的压力称为主动土压力。
被动土压力:支护结构在外力作用下向前后发生位移,则随着位移的增大后涂胶力逐渐增大,达到平衡状态时,作用在结构上的土压力称为被动。
静止土压力:当挡墙禁止不动时,墙后土体水平方向的变形为零水平方向的异变。
γH²k0P0=γzk0 E0=12等级系数?一级,1.1,破坏后果很严重,适用于有特殊安全要求的支护结构。
二级,1.0,破坏后果严重,适用于重要的支付结构。
三级,0.9,破坏后果不严重,适用于一般的支护结构。
基坑的降水方法有哪些?隔离地下水、降低地下水位两类隔离地下水一般为防渗帷幕:连续搭接的水泥土搅拌桩、地下连续墙等;降低水位方法有:重力式降水和强制式降水;重力式降水即排水沟及集水井排降水,强制式降水即井点降水。
嵌固深度?对悬臂式结构,不宜小于0.8h,单支点支挡式结构,不小于0.3h,多支点支挡式结构,不小于0.2h,h为基坑开挖深度桩间土防护措施宜采用内置钢筋网或钢丝网,喷射混凝土厚度不宜小于50mm钢筋网纵向间距不宜大于200mm地下连续墙:是指分槽段用专用机械成槽,浇筑钢筋混凝土所形成的地下连续墙体地下连续墙接头分为两种:1钢性接头主要是有承载力。
深基坑开挖知识点归纳总结

深基坑开挖知识点归纳总结深基坑开挖知识点归纳总结一、深基坑开挖的背景和意义随着城市建设的不断发展,高层建筑、地下空间和地铁工程的需求日益增加,深基坑开挖成为城市建设中的一项必要工程。
深基坑开挖是指在土壤或岩石中挖掘出较大深度的凹陷区域,以承载建筑物的地基结构,或者为后续工程提供地下空间。
深基坑开挖涉及的知识点非常多,对工程的成功与否有着重要的影响。
二、工程前期准备知识点1. 工程调查与勘察在深基坑开挖前,需要进行详尽的工程调查与勘察,包括土壤和地下水的性质、地层结构、地下障碍物等。
通过勘察结果,确定施工方案,并进行风险预测与评估。
2. 施工方案设计考虑到不同地质条件和工程需求,设计具体的施工方案。
包括开挖深度、开挖方法、支护结构等方面的设计。
3. 安全预控措施在开挖前,需要制定合理的安全预控措施,包括施工人员的培训、安全设备的使用、事故应急预案等,确保施工过程的安全性。
三、开挖过程中的知识点1. 开挖方法选择根据地质条件和工程要求,选择合适的开挖方法,如常规开挖、机械开挖、爆破开挖等。
在选择开挖方法时,要考虑对周边环境和既有建筑物的影响。
2. 土方开挖与处理对于开挖过程中出现的土方,需要进行处理。
可以选择利用土方进行填埋、运输或进行再利用等方式,达到环保和经济效益的双重目标。
3. 土壤支护结构设计与施工在深基坑开挖过程中,会遇到土壤塌方的风险。
因此,在开挖过程中需要进行土壤支护结构的设计与施工,包括挖方支护、地下连续墙、桩墙等。
4. 地下水处理与控制在深基坑开挖过程中,地下水的处理与控制是一个重要问题。
需要通过抽水、拦水、排水等方法,确保施工现场的干燥和稳定。
四、开挖后的知识点1. 基坑回填与地面恢复工作在完成地下工程后,需要对基坑进行回填,将原有土壤或新的填料填入基坑中,并进行压实。
同时,需要对地面进行恢复工作,使其回到原有的状态。
2. 监测与验收在开挖过程中,需要对基坑进行监测与验收。
包括测量基坑的形变、地下水位的变化、支护结构的稳定等。
建筑基坑支护知识点总结

建筑基坑支护知识点总结一、基坑支护的分类基坑支护按照其施工材料和技术手段的不同,可以分为刚性支护和柔性支护两种。
刚性支护主要包括桩箱结构、悬土墙体和刚性支撑等。
桩箱结构是指在基坑四周埋设桩体,然后对桩体进行连接成为一体,并在内部形成一个密闭的箱体结构,以此来抵抗土的侧压力和地下水的渗漏。
悬土墙体是通过预埋在地下的锚杆或者钢筋混凝土墙体来支撑土体。
刚性支撑则是通过设置支撑梁、支撑柱等方式来支撑土体。
柔性支护主要包括土钉墙体、悬索墙体和挡土墙等。
土钉墙体是指在基坑周边土体中预埋钢筋,再用混凝土喷射形成墙体结构,用以固定支护土体。
悬索墙体是通过预埋在地下的锚索来支撑土体。
挡土墙则是通过设置钢筋混凝土挡墙或者沥青挡墙等方式来固定土体。
二、基坑支护的设计原则1. 结构稳定:基坑支护结构主要是用来抵抗土压力和地下水压力的,因此一定要确保结构的稳定性,不会在开挖过程中出现坍塌或者失稳的情况。
2. 施工便利:基坑支护结构的设计要考虑到施工的便利性,以确保施工的顺利进行,减少因施工难度而引起的事故。
3. 经济合理:基坑支护结构的设计要考虑到经济性,不仅要满足工程安全要求,还要尽可能减少投入,降低工程成本。
4. 使用方便:基坑支护结构的设计要考虑到使用的便利性,以便后续施工和监测的进行,为工程的整体进度提供保障。
三、基坑支护的施工工艺1. 基坑支护的施工前准备:包括对施工场地进行勘察和测量,确定基坑尺寸和周边环境情况。
同时还要进行地质勘察,了解地下情况,有利于设计合理的支护结构。
2. 基坑支护的材料准备:包括各种支护结构的材料准备,如钢筋、混凝土、润土等。
3. 基坑支护的施工:包括首先进行基坑的挖掘和清理,然后根据设计要求进行相应的支护结构施工。
4. 基坑支护的监测和调整:在支护施工过程中,要随时进行支护结构的监测,根据监测结果及时调整施工步骤,以保证支护结构的安全和稳定。
四、基坑支护的注意事项1. 基坑支护中要注意保护周边建筑物和地下管线,防止因基坑开挖过程中的震动和振动而引起的周边环境破坏。
基坑施工的知识点总结

基坑施工的知识点总结1. 基坑的分类根据基坑的位置和用途,基坑可以分为地下基坑和地上基坑两种类型。
地下基坑是指位于地下的基坑,一般用于地下建筑工程,如地下停车场、地下商场、地下车库等;地上基坑是指位于地表以上的基坑,一般用于地上建筑工程,如高层建筑、桥梁、隧道等。
2. 基坑的挖掘基坑的挖掘是基坑施工的第一步,它决定了基坑的形状、大小和深度。
在挖掘基坑时,需要根据基坑的设计要求和地质条件,采取合适的挖掘方法和施工工艺,包括人工挖掘、机械挖掘、爆破挖掘等,确保基坑的形状和尺寸符合设计要求。
3. 基坑的支护基坑的支护是为了防止基坑坍塌和土体失稳,确保施工作业的安全和顺利进行。
常见的基坑支护方式包括钢支撑、混凝土支撑、钢筋混凝土支撑、土钉墙、搪瓷钢板桩等,根据地质条件和基坑的大小、深度和形状选择合适的支护方式,进行支护工程的设计和施工。
4. 基坑的围护基坑的围护是为了保护基坑周围的建筑物、构筑物和管线等设施,防止基坑施工对周围环境和设施造成危害和影响。
常见的基坑围护方式包括围挡墙、周边桩、挡土墙、护坡等,根据周围环境和设施的情况选择合适的围护方式,并进行围护工程的设计和施工。
5. 基坑的排水基坑的排水是为了排除基坑内的积水和降低地下水位,保持基坑的干燥和稳定。
常见的基坑排水方式包括泵水、排水管道、抽水井等,根据基坑的地质条件和水文情况选择合适的排水方式,并进行排水工程的设计和施工。
6. 基坑施工的安全管理基坑施工是一项危险性较大的工程,施工过程中需要严格遵守安全生产法律法规和相关规定,加强安全教育和培训,保障施工人员的安全和健康,加强施工现场的安全监督和管理,控制施工过程中的各种风险和危险因素,确保基坑施工的安全和顺利进行。
7. 基坑施工的质量管理基坑施工的质量直接关系到建筑物的安全、稳定和持久性,施工过程中需要加强工艺控制和质量监督,确保施工材料和设备符合标准和规定,保证施工工程的质量和技术要求得到满足,提高基坑施工的质量和工程品质。
基坑工程知识点总结

基坑工程知识点总结
基坑工程是指在城市建设中,为了建造地下室或者地下结构而进行的挖掘、支护和回填等一系列土木工程活动。
以下是关于基坑工程的知识点总结:
1. 基坑开挖方法:常见的基坑开挖方法包括机械开挖、爆破开挖、冲击钻孔开挖、液压削岩开挖等多种方式。
2. 基坑支护结构:基坑支护结构包括桩墙式支护、悬臂式支护、重力式支护、撑靠式支护、桁架式支护等多种类型。
3. 基坑排水系统:基坑排水系统主要由降雨排水系统和地下水排水系统构成,其中地下水排水是基坑工程中最重要的环节。
4. 土方平衡法则:土方平衡法则是指基坑开挖前后土体的质量和体积必须保持平衡,即开挖量等于回填量加上运输出去的土方量。
5. 基坑安全问题:基坑工程存在着塌方、滑坡、坍塌、泥石流、地震等多种安全隐患,要通过科学合理的支护设计和安全监测手段来保证施工过程中的安全。
6. 基坑回填方法:基坑回填方法主要有人工回填、机械回填、液压回填等,回填土质量要符合相关规范和标准。
7. 基坑监测与验收:在基坑施工过程中,需要对基坑周边环境进行监测,如地表沉降、地下水位变化等,同时在基坑竣工后还需要进行验收。
总之,基坑工程是一项复杂而重要的土木工程活动,需要从施工前期的设计、施工中的支护与排水、到施工后的回填与监测各个环节
都严格按照相关规范和标准进行。
基坑知识点梳理

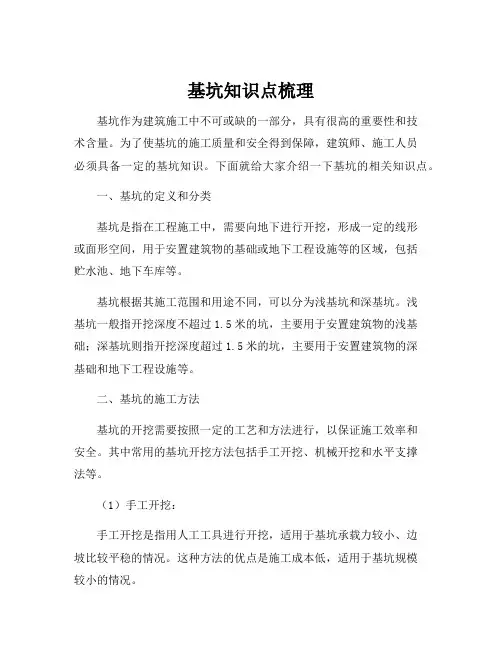

基坑知识点梳理基坑作为建筑施工中不可或缺的一部分,具有很高的重要性和技术含量。
为了使基坑的施工质量和安全得到保障,建筑师、施工人员必须具备一定的基坑知识。
下面就给大家介绍一下基坑的相关知识点。
一、基坑的定义和分类基坑是指在工程施工中,需要向地下进行开挖,形成一定的线形或面形空间,用于安置建筑物的基础或地下工程设施等的区域,包括贮水池、地下车库等。
基坑根据其施工范围和用途不同,可以分为浅基坑和深基坑。
浅基坑一般指开挖深度不超过1.5米的坑,主要用于安置建筑物的浅基础;深基坑则指开挖深度超过1.5米的坑,主要用于安置建筑物的深基础和地下工程设施等。
二、基坑的施工方法基坑的开挖需要按照一定的工艺和方法进行,以保证施工效率和安全。
其中常用的基坑开挖方法包括手工开挖、机械开挖和水平支撑法等。
(1)手工开挖:手工开挖是指用人工工具进行开挖,适用于基坑承载力较小、边坡比较平稳的情况。
这种方法的优点是施工成本低,适用于基坑规模较小的情况。
(2)机械开挖:机械开挖指使用各类机械设备进行开挖,包括挖掘机、切削机等。
这种方法适用于基坑规模较大的情况,开挖效率高,但需要注意对周围环境的保护。
(3)水平支撑法:水平支撑法指在基坑开挖过程中,在墙体周围设置钢支撑或混凝土支撑等结构,以达到强化基坑结构的目的。
这种方法适用于基坑承载力较大、基坑规模较大的情况。
三、基坑的安全措施基坑开挖是一项高风险的工程活动,因此必须严格按照安全规章制度进行操作。
在基坑施工过程中,施工方需要注意以下几点:(1)加强工人的安全教育和培训,提高安全意识和技能。
(2)加强基坑施工场地的管控,确保场地周围的围栏、标识牌、警示灯等设施完好无损。
(3)加强基坑顶部和周围的支护工作,确保施工现场的安全稳定。
四、基坑的监测和检测基坑的开挖过程中需要对基坑进行定期监测和检测,以保证施工效果和安全。
常用的基坑监测和检测方法包括位移监测、压力监测和裂缝监测等。
通过基坑监测和检测可以及时发现基坑变形情况以及安全隐患,及时采取措施进行处理,确保施工过程的安全和顺利进行。
基坑工程知识点总结

基坑工程知识点总结一、基坑工程的类型基坑工程一般可分为以下几种类型:(1)深基坑工程:通常指深度超过一定标准,对土体边坡、支护、降水等技术要求较高的基坑工程,如高层建筑、地下停车场等。
(2)浅基坑工程:指深度较浅,对土体稳定和地下水渗流影响较小的基坑工程,如地下室、地铁站等。
(3)沉箱基坑工程:指采用沉箱作为临时支护体系的基坑工程,通常用于地下车库等项目。
(4)不规则基坑工程:指受到周围建筑物或地下管线等限制,基坑形状复杂、地质条件复杂的基坑工程。
二、基坑工程的设计基坑工程的设计包括基坑的深度、形状、围护结构、降水措施、支护措施等内容。
(1)基坑深度:基坑的深度需根据建筑物的地下结构计算得出,通常需考虑地基承载力、土壤沉降、地下水位等因素。
(2)基坑形状:基坑的形状应根据地面条件和地下结构的特点进行设计,通常分为矩形、圆形、不规则形状等。
(3)围护结构:围护结构的设计要考虑围护墙、支撑、锚杆、地下连续墙等各种形式的支护结构。
(4)降水措施:基坑工程中地下水是一个重要的因素,降水措施要根据地质条件和地下水位进行合理设计。
(5)支护措施:基坑的支护措施需针对不同情况选择不同的方案,如悬挑支撑、地下墙、土钉墙、钢支撑等。
三、基坑工程施工基坑工程的施工包括围护结构的施工、降水施工、挖土支护、基坑底板施工等内容。
(1)围护结构施工:围护结构的施工要求高,需按照设计要求逐步施工,确保围护结构的稳定性和密实性。
(2)降水施工:降水施工是基坑工程的关键环节之一,需根据实际情况选择合适的降水方法和设备,确保基坑底部保持干燥状态。
(3)挖土支护:在基坑开挖过程中,需要根据实际情况选择不同的支护方案,如土钉墙、悬挑支撑、地下墙等。
(4)基坑底板施工:基坑底板施工要求平整、坚实,能够承受地下结构的重量和外部荷载。
四、基坑工程的安全控制基坑工程是一项危险性较大的工程,需要严格的安全控制措施。
主要包括以下方面:(1)地下水控制:地下水是基坑工程中的重要安全隐患,需要进行严格的监测和控制。
工程员应知应会知识基坑的分类

工程员应知应会知识基坑的分类
工程员在处理基坑工程时需要掌握基坑的分类知识。
基坑是指在土壤或岩石中开挖出来的地下空间,常用于建筑物地下室、地下管道、地下停车场等工程。
根据不同的标准和特点,基坑可以分为以下几类:
1. 按照开挖方式分类:
开挖基坑,通过挖掘土壤或岩石来形成基坑,常见于建筑物地下室的施工。
挖土基坑,主要用于土方开挖工程,如路基、堤坝等。
挖岩基坑,主要用于岩石开挖工程,如隧道、岩石挖掘等。
2. 按照基坑的形状分类:
方形基坑,四边相等,底面为矩形。
圆形基坑,底面为圆形。
不规则形状基坑,根据实际情况而定,如椭圆形、多边形等。
3. 按照基坑的支护方式分类:
土方支护基坑,通过土方支护结构来保持基坑的稳定,如挡
土墙、护坡等。
钢支护基坑,利用钢结构来支撑基坑的侧壁,如钢板桩、钢
支撑等。
混凝土支护基坑,通过浇筑混凝土墙或板来支撑基坑的侧壁,如混凝土挡墙、拱形支撑等。
4. 按照基坑的深度分类:
浅基坑,挖掘深度较浅,一般在10米以内。
中等基坑,挖掘深度在10米至30米之间。
深基坑,挖掘深度超过30米。
5. 按照基坑的用途分类:
建筑基坑,用于建筑物地下室的施工。
土木基坑,用于土木工程,如隧道、管道等的施工。
矿井基坑,用于矿山开采工程。
以上是基坑的一些常见分类,工程员在实际工作中需要根据具体情况选择合适的基坑分类,并采取相应的支护措施,确保基坑施工的安全和顺利进行。
基坑支护基础知识PPT课件

点之外(即所谓漏浆),万一发生漏浆,要能迅速妥善处理;
ppt精选版
37
4)地下连续墙施工要点 f、地下连续墙曹端接头
b、施工注意事项 7)接头施工应不受连续墙深度影响; 8)接头的构造要能使混凝土容易流动并密实填满接头的每一个
2)地下连续墙支护优缺点?
答:防渗性能效果可靠,墙体的渗透和力学性能根据地层和 结构要求进行设计和控制,施工方法成熟,监测手段比其他 隐蔽工程可靠,适应于各种地质条件。由于施工技术要求 高,价格较高。
ppt精选版
15
3)连续墙的施工工艺
施工准备
成槽机组装 土方外运
测量放样 导墙制作 槽段挖掘 成槽质量检验 清沉渣换浆 清刷接头,二次清孔
(3) 有关围护结构的施工质量验收可按本规程的规定执行, 验收合格后方可进行土方开挖。
ppt精选版
1
• 2. 土方开挖的顺序、方法必须与设计工况相一致,并遵 循“开槽支撑,先撑后挖,分层开挖,严禁超挖”的原则 。
• 3. 基坑(槽)、管沟的挖土应分层进行。
• 4. 基坑(槽)、管沟土方施工中应对支护结构、周围环境 进行观察和监测,如出现异常情况应及时处理,待恢复正 常后方可继续施工。
a)钢筋砼人工挖孔桩 b)钻孔灌注桩
c)沉管灌注
d)打入预应力管桩
ppt精选版
5
钢筋砼人工挖孔桩
钻孔灌注桩
沉管灌注桩
ppt精选版
6
打入预应力管桩
a) 钢筋砼人工挖孔桩
施工工艺流程: 场地整平→放线、定桩位→挖第一节桩孔土方→支模浇 筑第一节混凝土护壁→在护壁上二次投测标高及桩位十 字轴线→安装活动井盖、垂直运输架、起重电动葫芦或 卷扬机、活底吊土桶、排水、通风照明设施等→第二节 桩身挖土→清理桩孔四壁、校核桩孔和垂直度和直径→ 拆上节模板、支第二节模板,浇筑第二节混泥土护壁→ 重复第二节挖土、支模、浇筑第二节混凝土护壁工序, 循环作业直至设计深度→检查持力层后进行扩底→清理 虚土、排除积水、检查尺寸和持力层→吊放钢筋笼就位 →浇筑桩身混凝土。当桩孔不设支护和不扩底时,则无 此两道工序。
基坑工程基础知识

基坑围护结构体系施工要点
点击添加文字
降、排水施工要点
点击添加文字
土方开挖要点
点击添加文字
基坑工程施工监测内容
点击添加文字
基坑工程施工监测管理
• 基坑的监测等级应与基坑设计等级相同。当出现矛盾时,无条件地以设计等级为准。 • 位移控制标准在一般情况下由设计等级确定。在做了安全性评估分析报告的条件下, 通过具体分析,可以放宽或收紧位移控制标准;也可以基坑各边采用不同的控制标准。 1. 基坑监测工作应由有资质的单位承接。 2. 基坑监测工作一般由业主方进行委托,不能由施工单位自行监测。 3. 当有争议时,经过协商,业主、设计和施工方都可以委托有资质的专业单位同时各 自监测。 点击添加文字 4.要做好监测方案,做好测点、传感器埋设和 保护等的设计 5.监测数据必须是真实可靠;原始数据不能有任何变动和涂改 6.监测数据必须及时提交 7.监测日记及施工周边环境信息收集巡视检查
四 典型基坑事故分析
1、导致基坑失效的因素 2、典型基坑事故分析
导致基坑失效的因素
导致基坑失效的因素
1、支护结构选型不当 深基坑支护结构形式的选择,取决于基坑的实际开挖深度、土体的物理力学性质、 地下水情况、周边环境、设计变形要求、施工条件等因素 2、实际的土压力大于设计值 土压力计算是支护结构设计的核心,实际上,土压力从基坑开挖到地下结构完工肥槽回 填,是一个变化的过程。雨水下渗、地下管道漏水等都会使地下水位上升,土的粘聚力、 内摩擦角降低,侧向土压力增大,造成基坑支护结构严重变形、甚至破坏。
基坑工程基本知识
汇报时间:2018年1月
交流人:穆飙
目录
一 基坑工程简介
二 常见基坑支护做法简介
三 基坑工程主要施工内容 四 典型工程案例及分析
基坑知识点

基坑知识点
1. 基坑的定义:基坑是建筑工程中,为了开挖建筑基础而挖掘的方形或者矩形的地面洞穴。
2. 基坑的分类:较常见的分类有开挖式基坑和支护式基坑。
开挖式基坑是将基坑周围的土壤全部挖掉,而支护式基坑是在开挖的同时进行支护保障。
3. 基坑的支撑:支护式基坑需要在开挖前对基坑进行支撑保持结构的稳定性。
常见的支撑方式包括钢支撑、混凝土护壁、挖槽加钢架支撑等。
4. 基坑的排水:在基坑开挖过程中,需要对地下水进行处理,以避免基坑内水位过高导致结构失稳。
常见的排水方法有泵水、井筒排水等。
5. 基坑的监测:在基坑开挖过程中,需要对基坑周围的建筑物、地下管线、附近交通等进行监测,以保证施工安全。
6. 基坑的回填:在建筑工程完成后,需要对基坑进行回填,填补开挖的土方,以还原地面的平整。
7. 基坑施工的安全控制:在基坑开挖和支撑工程中,需要严格控制施工现场的安全风险,落实实名制管理、安全防护和紧急救援措施,确保工程建设和人员安
全。
深基坑施工安全管理培训(共138张PPT)精选全文

一切正常时方可开始施工。
(3)对围护结构的验收合格后方可进行土方开挖。
➢ 基坑支护的作用,主要是挡土、止水。
➢ 基坑工程现行标准:
➢ 国家行业标准《建筑基坑支护技术规程》(JGJ 120-2021)浙 江省标、成都市标、上海市标等。
深基坑的开挖过程是基坑开挖面上的卸荷过程
由于卸荷会起坑底土体产生以向上为主的位移。同 时也引起围护墙在两则土压力的作用下产生水平位 移和因此而产生的围护墙外侧地层土体的移动,引 起深基坑周围建筑物、地下管线,交通道路等的变 形,甚至会严重影响其安全使用。
现场抽检桩砼施工质量堪忧
事故造成不良社会影响
2、基坑支护施工技术与安全检查要点 建筑基坑支护技术规程 JGJ120-2021
2.1 基坑支护的一般规定 2.2 机械成孔混凝土灌注桩 2.3 人工挖孔混凝土灌注桩 2.4 锚杆及土钉工程 2.5 钢或混凝土支撑系统
2.1 基坑支护的一般规定
排桩或地连墙
➢ 内撑式支护结构
各种内支撑的特点
平面尺寸不大,且长短边长相差不多的基坑宜布置角撑。 开挖土方空间较大,但变形控制要求不能很高。
钢支撑和钢筋混凝土支撑均可布置;支撑受力明确,安全稳 定,有利于墙体的变形控制,但开挖土方较为困难。
多采用钢筋混凝土支撑;中部形成大空间,有利于开挖土方 和主体结构施工。
➢ 基坑工程施工前应具备的技术资料: 基坑支护设计施工图; 施工组织设计(含应急措施);
现场监测技术方案。
➢ 支护结构稳定性验算(1)
支护结构稳定性验算(2)
hd1.20(hhw)a
抗渗验算图式
➢ 施工控制要点
基坑支护设计知识点

基坑支护设计知识点基坑支护设计是在建筑、交通、水利等工程中常见的一项重要工作,它的目的是确保在基坑开挖和建设过程中的安全可靠。
下面将介绍一些基坑支护设计的知识点。
一、基坑支护设计的目标基坑支护设计的目标是保证施工现场的安全,避免地面塌陷、土体滑动、坍塌等事故的发生。
同时,基坑支护设计还要考虑施工效率和经济性,合理利用材料和资源,尽量降低成本。
二、基坑支护设计的影响因素1. 地质条件:地质条件是基坑支护设计的重要考虑因素之一。
根据地质勘察结果,了解地层的性质和稳定性,以确定支护结构的类型和尺寸。
2. 建筑结构:基坑支护设计需要考虑建筑物的结构形式、布置和相对位置等因素,以确保支护结构与建筑物之间的相互作用满足安全要求。
3. 施工方法:施工方法直接影响基坑支护设计。
不同的施工方法需要采用不同的支护措施,如桩基、地下连续墙、拱墙等。
4. 周边环境:周边环境条件,如邻近建筑物、交通等,也需要考虑在设计中,以减少对周边环境的影响。
三、常见的基坑支护结构1. 地下连续墙:地下连续墙是一种常见的基坑支护结构,它由连续排列的桩体组成。
地下连续墙能够有效地抵抗土压力,保持基坑的稳定性。
2. 桩基:桩基是一种直接对抗土压力的支护结构,它通过埋设垂直桩体来支持基坑的土体。
常见的桩基类型包括钢筋混凝土桩和钢管桩等。
3. 拱墙:拱墙是一种以弧形结构来支撑基坑的支护结构。
通过设置拱墙,可以有效地控制土体变形,保护周边建筑和地下管线的安全。
4. 土钉墙:土钉墙是利用锚杆和钢筋混凝土面板抵抗土压力的支护结构。
它具有施工方便、适用范围广泛等优点。
四、基坑支护设计的施工要点1. 合理选择支护结构:根据基坑的规模、土质条件和周边环境等因素,选择最适合的支护结构。
2. 控制基坑变形:基坑支护设计要考虑土体的变形,在支护结构的设计中设置合理的变形控制措施。
3. 适用性与经济性:基坑支护设计既要确保施工现场的安全,又要尽量降低支护结构的成本。
基坑必备知识秘籍,规避坍塌危险全靠它

基坑必备知识秘籍,规避坍塌危险全靠它基坑工程一般分为深基坑和浅基坑两种,而深基坑工程施工复杂,在水土压力作用下,也产生很多质量问题,成因也较为复杂。
下面就跟着小编一起来看看深基坑都有哪些质量问题及其治理方法、解决措施。
土方坍塌原因:(1)基坑土质松软,开挖次序错乱,且挖土与支护不协调,超挖或挖土太快,造成塌方;(2)在不同土层时,没有按土的特性分别放坡度,导致基坑开挖坡度不够,从而引起塌方;(3)在有地表水和地下水作用的土层开挖时,未采取有效的降排水措施,造成涌沙等现象,使内聚力降低,引起塌方;(4)受外力振动影响或边坡顶部堆载过大,使边坡内剪切应力增大,导致边坡土体承载力不足,从而引起土体失稳而塌方;(5)基坑开挖中支护结构失效,从而导致边坡局部大面积失稳塌方。
治理方法:对普通塌方,应清除塌方后采取临时性支护措施;对永久性边坡局部塌方,应清除塌方后选用块石填砌或2:8、3:7灰土回填嵌补,并将坡度改缓。
预防措施:(1)基坑开挖前应采用有效降水方法,将地下水降低到开挖基底0.5m以下,并做好降低地下水位和地面排水的工作;(2)挡土桩应有足够入土深度,并嵌入到坚实土层内,保证支护结构的整体稳定性;(3)防止随挖随支护,必须按设计规定程序施工,不得随意改动支护结构的受力状态或在支护结构上随意增加支护设计未考虑的大量施工荷载。
流砂管涌原因:(1)土体在动水压力超过土粒的重力时,土粒产生悬浮流动,从而形成流砂;(2)基坑土体不均匀,且存在渗透水流,在水位差的作用下,土体中的土颗粒在渗透水流的作用下会发生运动,使填充在土体骨架空隙中的细颗粒被渗水带走,从而形成管涌,管涌持续时间越长,通道的宽度越宽,继而会发生大量涌水和塌方事故。
治理方法:(1)在开挖过程中,若出现流砂,应立即停止开挖,并用土回填,或放入水并使水位超过地下水浸润线,且基坑周边的二级或三级井点要闭合;(2)在开挖过程中,若出现管涌,应立即停止开挖,并用细石或绿豆砂将涌口堵住,随后采取集水井强排法、深井降水法或注浆法,对基坑进行有效降水,使基坑周边的地下水浸润线逐渐下降。
基坑开挖安全知识

基坑开挖安全知识谈基坑开挖安全知识:可别小瞧了这个“坑”嘿呀,朋友们!今天咱来说说基坑开挖安全知识这个事儿。
你可别小瞧了这个“坑”,它要是闹起脾气来,那可不得了!咱先得明白,这个基坑就好比是大地咧开的一张嘴,要是不小心伺候着,它能“咬”人嘞!想象一下,那么大一个坑,要是没弄好,土啊石啊哗啦啦往下掉,这多吓人啊!为啥说要重视这个基坑开挖的安全呢?这就好比你要盖一栋高楼,得先把根基打好不是?基坑就是这个根基的一部分,要是这里出了岔子,那以后的房子还能稳当吗?施工现场那些大哥们,可得把这安全知识牢记心间呐!比如说,挖之前,得好好看看周边的环境,别一不小心把旁边的房子啊、电线杆啊给弄倒喽。
这就跟娶媳妇一样,得先了解清楚对方的脾气秉性,不然过日子可就麻烦啦!还有啊,开挖的时候,坡度可得掌握好。
坡太陡了,那土容易塌;坡太缓了呢,又浪费空间。
这就跟走路一样,步子太大了容易扯着,步子太小了又走不快,得刚刚好才行。
防护措施也不能少哇!得给这个“坑”装上栏杆啊、安全网啥的,就像给它穿上一件铠甲,把危险挡在外头。
这可是在保护那些在坑里干活的兄弟们呢,万一有人不小心掉进去,有这些防护措施就能保住小命啦!我就曾经见过有些工地,那防护做得可不咋滴,安全网破破烂烂的,栏杆也摇摇晃晃的,这让人多不放心呐!咱干工程的,可不能马虎,这都是人命关天的大事儿呀!再就是,挖土的机器也得小心使用。
那些大家伙可厉害着呢,但也得悠着点,别碰到人,也别把坑挖得乱七八糟的。
这好比是驾驭一头猛兽,得让它乖乖听话,不然它发起疯来可不得了。
总之,基坑开挖安全知识可太重要啦!大家可千万别不当回事儿。
只有把安全放在首位,才能顺顺利利地完成工程,让大家都能平安回家。
记住咯,安全第一,笑口常开,让我们一起跟这个“坑”好好相处,让它为我们的工程建设出一份力而不是添乱子!。
土木工程知识点-建筑施工基坑怎么分级?一般基坑有哪些支护方式?

土木工程知识点-建筑施工基坑怎么分级?一般基坑有哪些支护方式?一、基坑的分级一级基坑:重要工程, 支护结构与基础结构合一工程, 开挖深度>10m, 临近建筑物、重要设施在开挖深度以内;开挖影响范围内有历史或近代优秀建筑、重要管线需严加保护;三级基坑:开挖深度<7m, 且无特别要求的基坑;二级基坑:不属于一级或三级的其它基坑。
二、一般基坑的支护方式深度不大的三级基坑, 当放坡开挖有困难时, 可采用短柱横隔板支撑、临时挡土墙支撑、斜柱支撑、锚拉支撑等支护方法。
1、基槽支护基(沟) 槽开挖一般采用横撑式土壁支撑。
可分为水平挡土板及垂直挡土板两大类。
前者挡土板的布置又分为间断式和连续式两种。
湿度小的粘性土挖土深度<3m时, 可用间断式水平挡土板支撑。
对松散、湿度大的土可用连续式水平挡土板支撑, 挖土深度可达5m。
对松散和湿度很高的土可用垂直挡土板式支撑, 其挖土深度不限。
连续式水平挡土板支撑间断式水平挡土板支撑垂直挡土板式支撑2、简易支护放坡开挖的基坑, 当部份地段放坡宽度不够时, 可采用短柱横隔板支撑、临时挡土墙支撑等简易支护方法进行基础施工短柱横隔板支撑仅适用于部分地段放坡不够、宽度较大的基坑使用临时挡土墙支撑仅适用于部分地段下部放坡不够、宽度较大的基坑使用3、斜柱支撑先沿基坑边缘打设柱桩, 在柱桩内侧支设挡土板并用斜撑支顶, 挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
施工现场, 基坑打设柱桩斜柱支撑4、锚拉支撑先沿基坑边缘打设柱桩, 在柱桩内侧支设挡土板, 柱桩上端用拉杆拉紧,挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
