常用的法兰螺栓紧固力矩
管法兰拧紧力矩
管法兰拧紧力矩管法兰拧紧力矩是指在安装管道连接时所施加的拧紧力矩。
管法兰拧紧力矩的大小直接影响着管道连接的密封性能和安全性。
本文将从管法兰拧紧力矩的定义、计算方法、影响因素以及注意事项等方面进行探讨。
管法兰拧紧力矩是指在连接管道法兰时所施加的扭转力矩，其作用是将两个法兰之间的密封面紧密贴合，确保管道连接的密封性。
管法兰拧紧力矩的大小应根据具体的法兰型号、材质和使用环境来确定，以保证连接的可靠性和安全性。
计算管法兰拧紧力矩的方法可以根据实际情况选择不同的计算公式。
常用的计算公式有松套法、碟簧法和法兰弹簧法等。
其中，松套法是指在拧紧法兰螺栓时，用松套测量法兰间的间隙，从而确定拧紧力矩的大小；碟簧法是指利用碟簧的变形量来计算拧紧力矩；法兰弹簧法则是利用法兰弹簧的变形量来计算拧紧力矩。
不同的计算方法适用于不同的法兰类型，应根据具体情况选择合适的方法。
然后，影响管法兰拧紧力矩的因素有很多，主要包括法兰材质、法兰型号、密封面形状、螺栓材质和数量等。
首先，法兰材质的硬度和强度会直接影响到拧紧力矩的大小，一般来说，材质硬度越大，所需的拧紧力矩越大。
其次，法兰型号的不同也会导致拧紧力矩的差异，不同型号的法兰所需的拧紧力矩也不同。
此外，密封面形状的不同也会对拧紧力矩产生影响，如平面密封面和凸缘密封面所需的拧紧力矩就有所不同。
最后，螺栓的材质和数量也是影响拧紧力矩的重要因素，一般来说，螺栓数量越多，拧紧力矩越大。
在进行管法兰拧紧时，也需要注意一些事项。
首先，应根据法兰型号和材质选择合适的拧紧力矩。
如果拧紧力矩过大或过小，都会影响到管道连接的密封性能和安全性。
其次，拧紧法兰螺栓时应采用交叉对称的方法，以保证力矩均匀施加，避免出现偏斜或不平衡情况。
另外，拧紧螺栓时应注意控制力度，避免过度拧紧导致法兰变形或损坏。
管法兰拧紧力矩是连接管道法兰时所施加的扭转力矩，其大小直接影响着管道连接的密封性能和安全性。
通过选择合适的计算方法，并考虑到法兰材质、型号、密封面形状、螺栓材质和数量等因素，可以确定合适的拧紧力矩。
大众系列螺栓螺母扭紧力矩(NM)

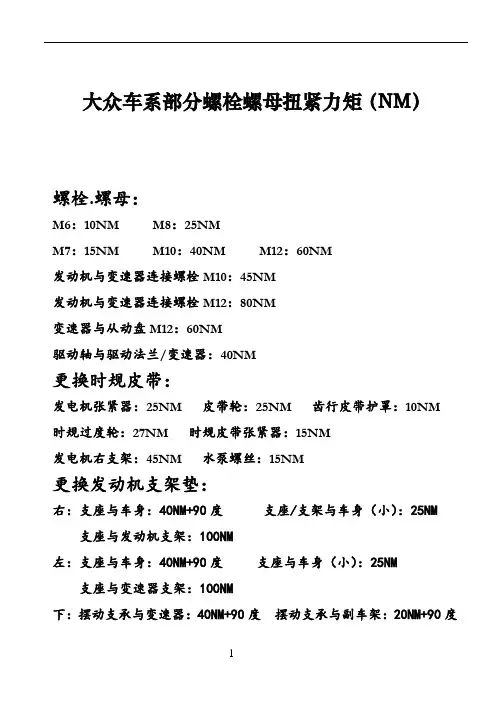

大众车系部分螺栓螺母扭紧力矩（NM）螺栓.螺母：M6：10NM M8：25NMM7：15NM M10：40NM M12：60NM发动机与变速器连接螺栓M10：45NM发动机与变速器连接螺栓M12：80NM变速器与从动盘M12：60NM驱动轴与驱动法兰/变速器：40NM更换时规皮带：发电机张紧器：25NM 皮带轮：25NM 齿行皮带护罩：10NM 时规过度轮：27NM 时规皮带张紧器：15NM发电机右支架：45NM 水泵螺丝：15NM更换发动机支架垫：右：支座与车身：40NM+90度支座/支架与车身（小）：25NM 支座与发动机支架：100NM左：支座与车身：40NM+90度支座与车身（小）：25NM 支座与变速器支架：100NM下：摆动支承与变速器：40NM+90度摆动支承与副车架：20NM+90度缸盖部分：气门室盖螺母：10NM 缸盖螺栓：40NM+90度+90度凸轮轴轴承盖：10NM 凸轮轴调整器：10NM凸轮轴正时皮带轮螺栓：65NM 霍尔传感器螺栓：10NM转子锥型垫片螺栓：25NM 火花塞：30NM缸体部分：发电机螺栓：45NM 整体式支架螺丝：45NM 齿形皮带轮：90NM+90度助力皮带盘：25NM点火线圈螺栓：10NM 连杆轴承瓦螺母：30NM+90度机油滤清器支架螺栓：15NM+90度机油散热器螺母：25NM 机油泵螺丝：15NM 发动机大瓦螺栓：65NM+90度带滑轨链条张紧器螺丝：15NM 油底壳/变速器螺栓：45NM 油底壳/回流管螺栓：10NM 机油压力传感器：25NM 安全阀：27NM 机油泵链轮螺栓：15NM 油底壳螺丝：15NM 油底壳放油螺丝：30NM 爆震传感器拧紧力矩:20NM前桥及前悬架部分：副车架螺栓：100NM+90度下臂/副车架螺栓：70NM+90度六角台肩螺栓：20NM+90度下臂球头螺母：45NM 平衡杆/连接件螺母：30 NM 连接件/下臂45NM 平衡杆卡箍螺丝：25NM 仰角/避震螺栓：60NM+90度拉杆球头/仰角螺母：45NM 制动支架螺栓：125NM防溅板螺丝：10NM 轮芯30螺母：265NM制动钳导向销螺栓：28NM 前避震器六角螺母：60NM后桥及后悬架：避震/车架螺栓：75NM 后避震器六角螺母：25NM 后桥轴承架/车架螺栓：75NM 支承桥（短轴）螺栓：60NM 避震/后桥螺栓：75NM 后桥/后桥轴承架螺栓：120NM 制动钳内六角螺栓：65NM 锁制动蹄片六角螺栓：35NM 轮芯30螺母：175NM转向系：助力泵/支架螺栓：25NM 助力皮带盘：25NM 方向盘内多角螺栓：50NM 转向机拉杆内球头：75NM 转向机拉杆六角螺母：50NM 换档杆支架/方向机螺栓：24NM 中空螺栓（上）：45NM 中空螺栓（下）：40NM 助力泵/压力管中空螺栓：38NM 助力泵油壶螺栓：10NM 其他：电瓶正负极夹子:5NM 后风窗雨刮臂:15NM 雨刮臂拧紧力矩:20NM 柴油机滤封盖:25NM 柴油车放油螺丝：25NM 宝来轮胎螺栓：120NM 捷达轮胎螺栓：110NM 明锐轮胎螺栓：110NM 速腾轮胎螺栓：120NM 迈腾轮胎螺栓：120NM 帕萨特轮胎螺栓：120NM 途安轮胎螺栓：120NM汽车空调系统正常压力:低压侧压力表：高压侧压力表：CFC－12：221－228kPA1）CFC－12：1276－1310kPA HFC－134a:207-214kPA HFC－134a：1407－1448kPA。
螺栓紧固力矩规范标准

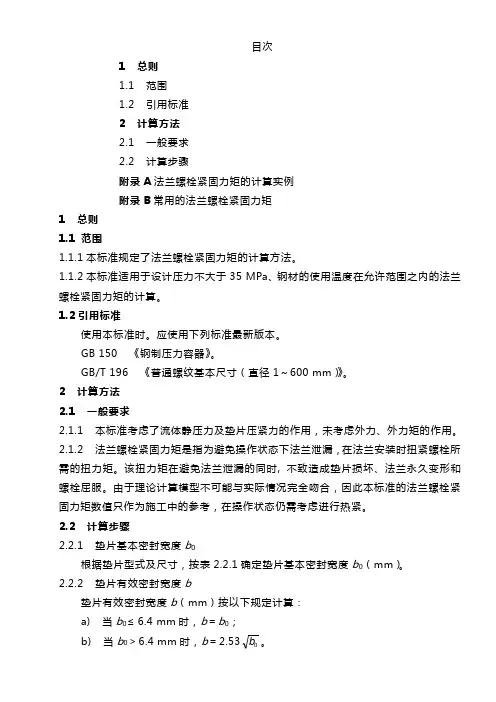

目次1 总则1.1 范围1.2 引用标准2 计算方法2.1 一般要求2.2 计算步骤附录A法兰螺栓紧固力矩的计算实例附录B常用的法兰螺栓紧固力矩1 总则1.1 范围1.1.1本标准规定了法兰螺栓紧固力矩的计算方法。
1.1.2本标准适用于设计压力不大于35 MPa、钢材的使用温度在允许范围之内的法兰螺栓紧固力矩的计算。
1.2引用标准使用本标准时。
应使用下列标准最新版本。
GB 150 《钢制压力容器》。
GB/T 196 《普通螺纹基本尺寸（直径1～600 mm）》。
2 计算方法2.1 一般要求2.1.1 本标准考虑了流体静压力及垫片压紧力的作用，未考虑外力、外力矩的作用。
2.1.2 法兰螺栓紧固力矩是指为避免操作状态下法兰泄漏，在法兰安装时扭紧螺栓所需的扭力矩。
该扭力矩在避免法兰泄漏的同时, 不致造成垫片损坏、法兰永久变形和螺栓屈服。
由于理论计算模型不可能与实际情况完全吻合，因此本标准的法兰螺栓紧固力矩数值只作为施工中的参考，在操作状态仍需考虑进行热紧。
2.2 计算步骤2.2.1 垫片基本密封宽度b0根据垫片型式及尺寸，按表2.2.1确定垫片基本密封宽度b0（mm）。
2.2.2 垫片有效密封宽度b垫片有效密封宽度b（mm）按以下规定计算：a) 当b0≤6.4 mm时，b＝b0；b) 当b0＞6.4 mm时，b＝2.53b。
2.2.3 垫片压紧力作用中心圆直径D G2.2.3.1 对于活套法兰，垫片压紧力作用中心圆直径D G （mm ）即为法兰与翻边接触面的平均直径。
2.2.3.2 对于其他型式的法兰，按下述规定计算D G （mm ）：a) 当b 0≤6.4 mm 时，D G 等于垫片接触面的平均直径； b) 当b 0＞6.4 mm 时，D G 等于垫片接触面外直径减2b 。
2.2.4 操作状态下内压力引起的螺栓总轴向力按式（2.2.4）计算：（2.2.4）式中：F ——操作状态下内压力引起的螺栓总轴向力，N ； P ——设计压力，MPa 。
SESA0302001螺栓紧固力矩规范标准

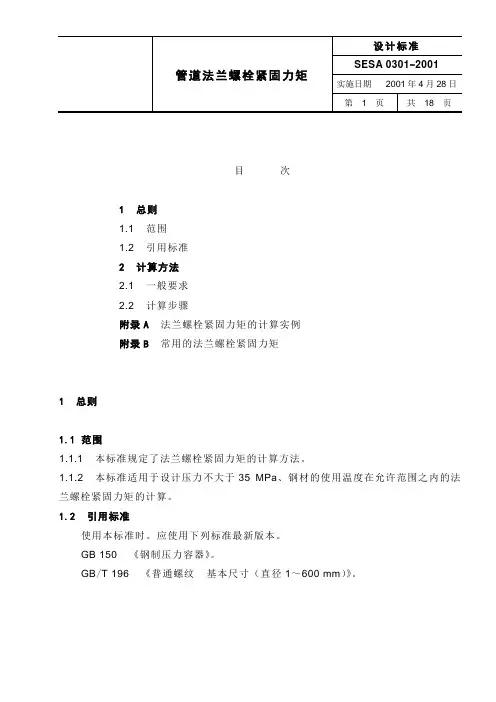

目次1 总则1.1 范围1.2 引用标准2 计算方法2.1 一般要求2.2 计算步骤附录A法兰螺栓紧固力矩的计算实例附录B常用的法兰螺栓紧固力矩1 总则1.1 范围1.1.1 本标准规定了法兰螺栓紧固力矩的计算方法。
1.1.2 本标准适用于设计压力不大于35 MPa、钢材的使用温度在允许范围之内的法兰螺栓紧固力矩的计算。
1.2 引用标准使用本标准时。
应使用下列标准最新版本。
GB 150 《钢制压力容器》。
GB/T 196 《普通螺纹基本尺寸（直径1～600 mm）》。
2 计算方法2.1 一般要求2.1.1 本标准考虑了流体静压力及垫片压紧力的作用，未考虑外力、外力矩的作用。
2.1.2 法兰螺栓紧固力矩是指为避免操作状态下法兰泄漏，在法兰安装时扭紧螺栓所需的扭力矩。
该扭力矩在避免法兰泄漏的同时, 不致造成垫片损坏、法兰永久变形和螺栓屈服。
由于理论计算模型不可能与实际情况完全吻合，因此本标准的法兰螺栓紧固力矩数值只作为施工中的参考，在操作状态仍需考虑进行热紧。
2.2 计算步骤2.2.1 垫片基本密封宽度b 0根据垫片型式及尺寸，按表2.2.1确定垫片基本密封宽度b 0（mm ）。
2.2.2 垫片有效密封宽度b垫片有效密封宽度b （mm ）按以下规定计算： a) 当b 0≤6.4 mm 时，b ＝b 0； b) 当b 0＞6.4 mm 时，b ＝2.530b 。
2.2.3 垫片压紧力作用中心圆直径D G2.2.3.1 对于活套法兰，垫片压紧力作用中心圆直径D G （mm ）即为法兰与翻边接触面的平均直径。
2.2.3.2 对于其他型式的法兰，按下述规定计算D G （mm ）：a) 当b 0≤6.4 mm 时，D G 等于垫片接触面的平均直径； b) 当b 0＞6.4 mm 时，D G 等于垫片接触面外直径减2b 。
2.2.4 操作状态下内压力引起的螺栓总轴向力按式（2.2.4）计算：（2.2.4）式中：F ——操作状态下内压力引起的螺栓总轴向力，N ； P ——设计压力，MPa 。
常用的法兰螺栓紧固力矩
常用的法兰螺栓紧固力矩为方便使用，将操作压力等于公称压力，操作温度等于150 ℃条件下计算得到的紧固力矩列表如下。
一般情况下可直接采用。
a) 法兰压力等级：PN15.0 MPa（相当于ANSI CLASS 900）；螺栓材料：25Cr2MoVA；垫片形式：圆环垫；垫片材料：不锈钢及软钢。
表-1列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表-1 法兰螺栓紧固力矩b) 法兰压力等级：PN15.0 MPa（相当于ANSI CLASS 900）；螺栓材料：35CrMoA；垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表2列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表-2 法兰螺栓紧固力矩c) 法兰压力等级：PN25.0 MPa（相当于ANSI CLASS 1500）；螺栓材料：25Cr2MoVA；垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表-3列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表-3 法兰螺栓紧固力矩d) 法兰压力等级：PN25.0 MPa（相当于ANSI CLASS 1500）；螺栓材料：35CrMoA；垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表-4列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表-4 法兰螺栓紧固力矩e) 法兰压力等级：PN42.0 MPa （相当于ANSI CLASS 2500）；螺栓材料：25Cr2MoVA ； 垫片型式：圆环垫； 垫片材料：不锈钢及软钢。
表-5列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表B-5 法兰螺栓紧固力矩f) 法兰压力等级：PN42.0 MPa（相当于ANSI CLASS 2500）；螺栓材料：35CrMoA；垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表-6列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表B-6 法兰螺栓紧固力矩。
SESA 0301-2001 管道法兰螺栓紧固力矩
附录 B。
SESA 0301-2001 附录 A 法兰螺栓紧固力矩的计算实例
第 8 页 共 18 页
A1 计算实例一
A1.1 已知数据
A1.1.1 法兰等级 PN42.0 MPa，公称直径 DN200，设计温度 450 ℃，螺栓材料
25Cr2MoVA。
A1.1.2 垫片为圆环垫，垫片材料为 TP316，垫片宽度ω为 22.224 mm；垫片接触
2 计算方法
SESA 0301-2001
第 2 页 共 18 页
2.1 一般要求
2.1.1 本标准考虑了流体静压力及垫片压紧力的作用，未考虑外力、外力矩的作用。
2.1.2 法兰螺栓紧固力矩是指为避免操作状态下法兰泄漏，在法兰安装时扭紧螺栓所
需的扭力矩。该扭力矩在避免法兰泄漏的同时, 不致造成垫片损坏、法兰永久变形和
F＝
π 4
×
DG2
×
P
＝ 3.14 ×279.42×20 4
＝1.2262×106 （N）
A1.2.5 计算操作状态下需要的最小垫片压紧力 FP： 由表 2.2.5 可知，不锈钢圆环垫的垫片系数 m 为 6.5；由式（2.2.5）中计算得到
操作状态下需要的最小垫片压紧力 FP： FP＝2π×DG×b×m×P ＝2×3.14×279.4×2.778×6.5×20
由表 2.2.5 可知，不锈钢圆环垫的垫片比压力 y 为 179.3；由式（2.2.7）计算预
紧状态下需要的最小螺栓总荷载 Wa 为：
Wa＝π×DG×b×y
＝3.14×279.4×2.778×179.3
＝4.372×105 （N）
A1.2.8 计算预紧状态下的螺栓设计总荷载 Wy：
a) 按式（2.2.8-1）计算预紧状态下需要的最小螺栓总面积 Aa：
法兰螺栓紧固力矩
下 需 要 的 最 小 螺 栓 总 荷 载 Wa为 : Wa=π DGby=π ×279.4×2.778×179.3=4.372×105N
8) 计算预紧状态下的螺栓设计总荷载Wy：
按 (2.0.1-5)式 计 算 预 紧 状 态 下 需 要 的 最 小 螺 栓 总 面 积 Aa：
A
a=
Wa [σ ]b
m-垫 片 系 数 ， 由 表 2.0.1-2查 得 。
(2.0.1-2)
表 2.0.1-2
垫片参数
垫片材料Biblioteka 自紧式垫片O形环、金属、橡胶及其它自紧密封的垫片
无织物或少含量石棉纤维的合成橡胶:肖氏硬度 低于75 肖氏硬度大于等于75
具有适当加固 厚度3mm
物的石棉
厚度1.5mm
(石棉橡胶板) 厚度0.75mm
N
N
2
2
ω +δ1 2
⎜⎛ ω + N 最大⎟⎞
⎝4
⎠
ω +δ1 2
⎜⎛ ω + N 最大⎟⎞
⎝4
⎠
ω +N 4
N 4
3N 8
N 4
ω 8
ω + 3N 8
3N 8
7N 16
3N 8
垫 片 有 效 密 封 宽 度 b按 以 下 规 定 计 算 :
c) 径。
当b0≤6.4mm时，b= b0,mm
当 b0>6.4mm时 ， b=2.53 b0 ,mm。
62.1
4.25
69.6
简图 -
压紧面形状 类 (见表2.0.1- 别
1)
1(a、b、c、 Ⅱ d)4、5
1(a、b、c、 d)4、5
压力容器法兰螺栓紧固力矩的确定
压力容器法兰螺栓紧固力矩的确定发布时间：2021-09-01T08:38:49.200Z 来源：《工程建设标准化》2021年11期作者：朱飞[导读] 为检修方便，压力容器广泛采用可拆的法兰螺栓连接结构。
为避免法兰螺栓连接在操作状态下泄漏，需要对法兰连接螺栓进行合理的紧固。
朱飞武汉龙净环保工程有限公司，湖北武汉 430000摘要：为检修方便，压力容器广泛采用可拆的法兰螺栓连接结构。
为避免法兰螺栓连接在操作状态下泄漏，需要对法兰连接螺栓进行合理的紧固。
近几年，法兰螺栓连接的定力矩紧固已在化工检修中得到了广泛的应用。
定力矩紧固可以为法兰螺栓连接提供相对均匀的紧固力矩，能否提供合适的紧固力矩数值，是保证法兰连接密封可靠性的关键。
关键词：压力容器；螺栓载荷；紧固力矩1 概述法兰螺栓连接为压力容器的检修提供了方便，但要保证法兰螺栓连接密封的可靠性，需要对法兰连接螺栓进行合理的紧固。
定力矩紧固可以为法兰螺栓连接提供相对均匀的紧固力矩，能否提供合适的紧固力矩数值，是保证法兰连接密封可靠性的关键。
依据压力容器法兰螺栓连接结构设计的基本要求，结合螺母与法兰及螺栓摩擦表面的加工与润滑状态，提出了法兰连接螺栓紧固力矩的确定方法。
2 螺栓紧固中的主要问题压力容器法兰设计计算可知：无论是预紧状态还是操作状态，螺栓的应力不应大于其相应的许用应力。
对于法兰螺栓连接，螺栓应力的大小与螺栓紧固时所产生的螺栓载荷、操作压力、垫片反力有关，其决定因素是螺栓载荷。
而螺栓载荷的大小由紧固力矩确定。
在实际检修中，螺栓连接的紧固力矩往往由经验公式简单计算，而其在预紧和水压试验状态下的螺栓的工作应力均超出其相应的许用应力。
同时，经验算法没有考虑容器的设计载荷、垫片的参数及材质的影响。
其结果可能造成：（1）螺栓预紧载荷过大，螺栓过度变形或拉伸；（2）法兰盘发生翘曲变形；（3）密封垫片被压溃或产生塑性变形失去回弹能力。
3 螺栓载荷的确定螺栓载荷应同时考虑在满足法兰强度与密封要求所需的最小螺栓载荷，实际螺栓截面所允许承受的最大载荷（许用载荷）以及垫片有效密封宽度的极限压紧载荷。
螺栓紧固力矩表对照表依据文件
# 螺栓紧固力矩表对照表依据文件
在机械制造领域，螺栓的紧固力矩是一个至关重要的参数，它直接影响到螺栓的紧固效果和机械部件的安全性能。
螺栓紧固力矩表对照表依据文件是制定螺栓紧固力矩标准的基础，为确保螺栓的正确紧固提供了重要依据。
1. 引言
螺栓是机械结构中常见的连接元件，用于连接两个或多个零部件。
为了确保螺栓紧固的牢固性和安全性，需要根据螺栓的规格和使用环境确定适当的紧固力矩。
2. 螺栓紧固力矩的重要性
螺栓的紧固力矩是指在螺栓松动前对其施加的扭矩。
正确的紧固力矩可以保证螺栓连接的牢固性，防止螺栓松动或过紧导致零部件损坏。
3. 螺栓紧固力矩表对照表依据文件内容
螺栓紧固力矩表对照表依据文件包括了各种规格和型号螺栓所需的标准紧固力矩范围。
这些数据是根据螺栓材料、直径、螺纹类型、螺纹长度等参数综合考虑后确定的，对于工程师和技术人员来说具有指导和参考意义。
4. 如何使用螺栓紧固力矩表对照表
在使用螺栓紧固力矩表对照表时，首先需要根据实际情况确认螺栓的规格和型号，然后在表格中找到对应的数据。
根据需要，可以选择适当的紧固力矩，以保证螺栓的连接效果符合要求。
5. 结语
螺栓紧固力矩表对照表依据文件是确保螺栓正确紧固的重要参考依据，通过合理使用这些数据，可以提高螺栓连接的安全性和可靠性，保证机械设备的正常运行和使用寿命。
在实际工程中，工程师和技术人员应当熟练掌握并遵循相关规范，保证螺栓的正确使用和紧固。
以上是关于螺栓紧固力矩表对照表依据文件的内容介绍，希望对您有所帮助。
阀门法兰紧固螺丝紧固力矩表
阀门法兰紧固螺丝紧固力矩表
以下是一些阀门法兰紧固螺丝的一般紧固力矩表（仅供参考）：
- 1/2英寸的螺丝：15-20牛顿米
- 3/4英寸的螺丝：25-30牛顿米
- 1英寸的螺丝：40-50牛顿米
- 1 1/4英寸的螺丝：70-80牛顿米
- 1 1/2英寸的螺丝：90-100牛顿米
- 2英寸的螺丝：140-150牛顿米
- 2 1/2英寸的螺丝：200-220牛顿米
- 3英寸的螺丝：270-290牛顿米
- 4英寸的螺丝：420-440牛顿米
- 5英寸的螺丝：610-640牛顿米
- 6英寸的螺丝：880-920牛顿米
请注意，这些数值仅适用于一般情况下，具体的紧固力矩可能根据实际情况而有所变化。
建议在紧固螺丝之前查阅相应的阀门制造商的技术手册或联系厂家以获取准确的紧固力矩数值。
法兰螺栓拧紧力矩国家标准
法兰螺栓拧紧力矩国家标准
1. 背景介绍
法兰螺栓是连接管道、设备或阀门的重要组成部分，其拧紧力矩的准确控制对于保证设备安全运行至关重要。
为了规范法兰螺栓的拧紧力矩要求，国家对于法兰螺栓拧紧力矩制定了相关的标准。
2. 国家标准内容
2.1 标准编号
国家对于法兰螺栓拧紧力矩的标准编号为GB/T 5782-2000。
2.2 标准范围
该标准适用于一般工程螺栓，但不包括大直径法兰螺栓以及高强度螺纹连接。
2.3 拧紧力矩的等级
标准中规定了不同等级的法兰螺栓对应的拧紧力矩范围，分为4.8、6.8、8.8、10.9、12.9五个等级。
2.4 拧紧力矩的计算方法
标准中详细描述了如何根据法兰材料和螺纹直径来计算法兰螺栓的拧紧力矩，以保证螺栓的安全性。
3. 标准的重要性
3.1 安全性保障
准确控制法兰螺栓的拧紧力矩，可以有效避免由于松动或过紧导致的泄漏、设备损坏等安全事故。
3.2 设备稳定性
合理的拧紧力矩可以确保法兰螺栓与设备之间的连接紧固，提高设备整体的稳定性，延长设备的使用寿命。
4. 合格证书要求
根据国家标准，法兰螺栓生产厂家需要对每批产品提供符合标准要求的拧紧力矩测试数据，并颁发相应的合格证书。
5. 结论
国家对法兰螺栓拧紧力矩的制定标准是为了确保工程安全运行和设备稳定性的需要。
遵守国家标准，严格控制法兰螺栓的拧紧力矩，是企业生产和使用过程中必须严格执行的规范，对于维护设备安全运行至关重要。
以上内容是关于法兰螺栓拧紧力矩国家标准的介绍，希望可以为相关从业人员提供一定的参考。
法兰螺栓预紧力和力矩
N1垫片系数m3按内填石棉缠绕式不锈钢垫片比压力y69Mpa缠绕部分内径D2628.7mm HG/T20631缠绕部分外径D3685.8mm垫片接触宽度N28.55mm(B4-B3)/2垫片基本密封宽度b014.275mm N/2，GB150表9-1中1a、1b垫片有效密封宽度b9.558915mm IF(B6>6.4,2.53*B6^0.5,B6)垫片压紧力作用中心圆直径D G666.6822mm流体压力 或设计压力 3.11MPa内压P e 4.665MPa<=1.5Pc操作温度下螺栓材料的弹性模量E b200000MPa螺栓中径dm37.0515mm螺栓公称直径d39mm螺纹螺距P3mm螺栓总截面积A b24681.35mm2GB/T16823.1-97螺栓计算长度L b267mm操作温度下垫片材料的弹性模量E g195000MPa垫片实际接触面积A g58950.38mm2垫片计算厚度t g 4.5mm螺栓数量n24预紧状态下最小螺栓载荷Wa1380722N螺栓预紧力f=2176040N每个螺栓预紧力f'=f/n90668.33Nf下螺栓预紧力矩Tf=Kfdm/100016125.11Nmf下每个螺栓预紧力矩T'f=Tf/n671.8795NmWa下每个螺栓预紧力Wa'=Wa/n57530.07NWa下螺栓预紧力矩Tw=KWadm/100010231.56NmWa下每个螺栓预紧力矩T'w=Tw/n426.3151Nm671.8795N1支管垫片系数m3按内填石棉缠绕式不锈钢垫片比压力y69Mpa缠绕部分内径D2339.9mm HG/T20631缠绕部分外径D3374.7mm垫片接触宽度N17.4mm(B4-B3)/2垫片基本密封宽度b08.7mm N/2，GB150表9-1中1a、1b垫片有效密封宽度b7.462428mm IF(B6>6.4,2.53*B6^0.5,B6)垫片压紧力作用中心圆直径D G359.7751mm流体压力 或设计压力 3.11MPa内压P e 4.665MPa<=1.5Pc操作温度下螺栓材料的弹性模量E b200000MPa螺栓中径dm28.0515mm螺栓公称直径d30mm螺纹螺距P3mm螺栓总截面积A b9287.147mm2GB/T16823.1-97螺栓计算长度L b216mm操作温度下垫片材料的弹性模量E g195000MPa垫片实际接触面积A g19531.34mm2垫片计算厚度t g 4.5mm螺栓数量n16预紧状态下最小螺栓载荷Wa581687.9N螺栓预紧力f=705201.1N每个螺栓预紧力f'=f/n44075.07Nf下螺栓预紧力矩Tf=Kfdm/10003956.39Nmf下每个螺栓预紧力矩T'f=Tf/n247.2744NmWa下每个螺栓预紧力Wa'=Wa/n36355.49NWa下螺栓预紧力矩Tw=KWadm/10003263.444NmWa下每个螺栓预紧力矩T'w=Tw/n203.9652Nm247.2744。
法兰连接中螺栓拧紧力矩的计算
Fa 3.14 DG by
p 由图 1 可知： 1 （6 ） 式 中 ： Eb— 螺 栓 材 料 在 操 作 温 度 下 的 弹 性 模 量 （ Mpa ） ;Eg— 垫 片 材 料 在 操 作 温 度 下 的 弹 性 模 量 （ Mpa ） ;Ef— 法 兰 材 料 在 操 作 温 度 下 的 弹 性 模 量 （Mpa）;Ab— 螺栓总截面积（mm2）;Ag— 垫片实际接触面 积（mm2 ）;Lb— 螺栓计算长度（ mm）;Tg— 垫片计算厚度 （mm）;T — 连接件的总厚度（mm） 。上述分析是基于法兰 已建立预密封条件的基础上，即垫片在预紧力的作用下已发 生变形将法兰面微小不平整处予以填没。所以螺栓的预紧力 尚需满足式（1）的要求，因此螺栓的最小预紧力应为 Q1 与 Fa 中的大值。
M KF ' d / n （8） 式中：M — 螺母预紧扭矩（Nmm）;K — 拧紧力矩系数， 一般取 K=0.2;F’ — 螺栓预紧力（N）;d — 螺纹公称直径 （mm）;n — 螺栓个数;由上述分析可知为了保证密封和连 接结构不被过量拧紧，要求螺栓的预紧力最小、最大值分别 为：F’min=Max(Q1、Fa)，F’max=Min(W、4Fa) ；代入（8） 式中则可以求得螺栓预紧扭矩的最大与最小值，实际扭矩应 在最大与最小值之间选取。 参考文献 [1]李世玉．压力容器设计工程师培训教程 [M] ．新华出版 社，2005 [2]GB150.1～150.4－2011 压力容器[S] ． [3]桑茹苞． 《规定》中法兰设计的几个问题的浅见[J] ．炼 油设备设计，1984.1 [4]桑茹苞． 《规定》中法兰设计的几个问题 [J] ．压力容 器，1986.1
李春芳 郑英杰 法孚低温设备有限公司，江苏 太仓 215400
铁塔螺栓紧固力矩表对照
铁塔螺栓紧固力矩表对照
在铁塔建设中，螺栓的紧固力矩是至关重要的参数，它直接影响着铁塔的稳定
性和安全性。
螺栓的紧固力矩需要根据具体的材料和规格来确定，以确保铁塔能够承受预期的荷载和环境影响。
下面将介绍铁塔螺栓紧固力矩表对照，帮助工程师在实际施工中准确设置螺栓的紧固力矩。
1. 螺栓种类
在铁塔建设中常用的螺栓种类包括六角头螺栓、高强度螺栓等，不同种类的螺
栓需要设置不同的紧固力矩。
2. 螺栓材料
螺栓材料的硬度和强度对紧固力矩的设置也有影响，通常在选择紧固力矩时需
要考虑螺栓的抗拉性能。
3. 紧固力矩表
下表列出了常见铁塔螺栓的紧固力矩对照表，供工程师参考：
螺栓规格直径（mm）紧固力矩（N·m）
M16 16 180
M20 20 320
M24 24 500
M30 30 800
M36 36 1200
4. 注意事项
•在紧固螺栓时，应使用扭力扳手或者其他工具保证紧固力矩的准确性。
•确保螺栓和螺母之间的接触面清洁，以避免产生摩擦力影响紧固力矩的准确性。
•在紧固铁塔螺栓时，应按照规范要求逐个检查，确保每个螺栓都达到设定的紧固力矩值。
以上是铁塔螺栓紧固力矩表对照的相关内容，工程师在实际工作中应根据具体
情况选择合适的螺栓规格和紧固力矩，以确保铁塔的安全和稳定性。
螺钉紧固力矩要求
螺纹紧固件紧固扭矩规范文件编号：ZYGY‐003 版本号：Rev . 2 页数 1 / 3 一、适用范围本规定适用于公司内部电机类零件螺纹直径3～30mm紧固件的紧固扭矩。
无特殊要求，拧紧前螺纹啮合部位需按要求涂螺纹锁固胶，按对称交叉顺序或近似于对称交叉顺序先预紧后拧紧，拧紧后在螺钉（或螺母）与工件接触面画线标识。
本规定适用于符合以下条件，以控制扭矩方式进行的紧固。
1)外螺纹的机械性能符合GB/T3098.1规定的4.8、5.8 、8.8、10.9、12.9级；2)内螺纹机械性能符合GB/T3098.2或GB/T3098.1 且具有充分发挥螺纹联接副承载能力的精度；3)螺纹符合GB/T 196，螺纹精度不低于GB/T 197 规定的6级；4)内、外螺纹件的六角对边尺寸符合GB/T 3104规定的标准系列；5)外螺纹在紧固中承受轴向拉伸载荷。
6)特别注意：若螺钉联接件为铜制或铝制件，按5.8级拧紧力矩要求拧紧固定。
螺纹等级为8.8—12.9级，暂统一按8.8级拧紧力矩要求拧紧固定。
本规定不适用于外螺纹见在紧固中承受压缩里的紧定螺钉、由外螺纹件攻出螺纹的自攻螺钉及大螺钉、以及有效力矩型螺纹紧固件的紧固；本标准不适用于加润滑剂装配的螺栓、螺钉、螺柱和螺母的紧固件，以及紧定螺钉和类似的不规定抗拉强度的螺纹紧固件。
当表面状态不同、支撑面尺寸及形态与标准条件差异较大，以致预紧力不能满足要求以及对预紧力有特别要求时，应对紧固力矩进行调整。
二、规范性引用文件本规范主要以《QC/T 518-2007 汽车螺纹紧固件紧固扭矩》为参考，在第一版基础上结合公司实际情况而制定。
其它还参考的资料有：1) 《QC/T 518-1999 汽车螺纹紧固件紧固扭矩》2)《机械加工工艺员设计手册》——普通螺栓拧紧力矩 （陈宏钧 主编）3) 《机械装配技术》 （徐兵 编著）4) 东风日产——螺栓拧紧力矩标准螺纹紧固件紧固扭矩规范号：Z Y G Y ‐003版本号：R e v . 2页数 2 / 3常用未注螺钉、螺母紧固扭矩值以下表格规定公司常用的未注螺钉、螺母紧固扭矩标准值。
法兰连接中螺栓拧紧力矩的计算
4 预紧力矩的计算
对于螺栓连接，其拧紧力矩 M 由三部分组成，第一部分 由升角产生，用于产生预紧力使螺栓伸长，第二部分为螺纹 副摩擦，第三部分为支撑面摩擦 [5]。每个螺栓的拧紧力矩 可按式（8）计算：
图 1 螺栓-垫片（法兰）受力变形图
螺栓、垫片（法兰）在预紧力作用下其应力与应变符合 虎克定律，即直线关系，Q1 为螺栓所需要的最小预紧力。在 Q1 作用下螺栓伸长量为 δb，垫片（法兰）压缩量为 δf 此 时螺栓与垫片载荷相等。 升压后， 螺栓载荷增加， 而垫片 （法 兰）的变形量减少，即螺栓沿 OA 延伸到 B 点，垫片沿 AE 下 降到 G 点。B 点的最小值则为 Wp，而 G 点所对应的值则是操 作状态下需要的最小垫片压紧力 Fp。 由此可知对螺栓施加预 紧载荷 Q1 则可保证在升压后法兰不会发生泄漏，即保证升 压后螺栓的载荷能保持为 Wp。 只要求出 ΔF 则可以求出所需 的预紧力 Q1。由图 1 可看到在内压 F 作用下，螺栓的继续伸 长量为 Δδb’，垫片压缩量所减少的部分为 Δδf’，由 变形协调可知螺栓伸长部分等于垫片（法兰）压缩量减少的 部分，根据材料力学可知： 垫片（法兰）的回弹/ E f Ag
' F F Lb / Eb Ab 螺栓的伸长量： b
F Tg Eb Ab E g Ag Lb F T Tg Eb Ab E f Ag Lb 1
（3） （4） （5）
因此可得：
Q F F
3 最大预紧力的确定
为了保证垫片能在弹性状下工作，在预紧时单位有效面 积上的压紧力应控制在 4y 左右， 因此正常垫片“单位面积” [3、4] 的预紧力应当是在 y～4y 之间 ，即螺栓的预紧力为 Fa～ 4Fa。由于实际配置中螺栓的面积 Ab 总大于计算所需要的螺 栓最小面积 Am， 为了防止预紧时螺栓过量拧紧造成法兰超载， 在计算螺栓最大载荷时，螺栓面积是按实际总截面积与计算 面积的平均值考虑的， 即螺栓的最大设计载荷不应超过式 （7 ） 的计算值，因此为保证螺栓拧紧时不至于把垫片压坏或造成 法兰超载，螺栓预紧力应为 4Fa 与 W 中的小值。 A Ab b W m 2 （7） 式中：W —螺栓设计载荷（N）;Am — 需要的螺栓总面 积（mm2）;Ab — 实际的螺栓总面积（mm2）;[σ]b— 室温 下螺栓材料的需用应力（Mpa）
常用的法兰螺栓紧固力矩
常用的法兰螺栓紧固力矩为方便使用，将操作压力等于公称压力，操作温度等于150 C条件下计算得到的紧固力矩列表如下。
一般情况下可直接采用。
a）法兰压力等级：PN15.0 MPa （相当于ANSI CLASS 900 ）；螺栓材料：25Cr2MoVA ；垫片形式：圆环垫；垫片材料：不锈钢及软钢。
表-1列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表-1 法兰螺栓紧固力矩b）法兰压力等级：PN15.0 MPa （相当于ANSI CLASS 900 ）；螺栓材料：35CrMoA ；垫片型式：圆环垫；垫片材料：不锈钢及软钢。
力矩。
表-2 法兰螺栓紧固力矩c）法兰压力等级：PN25.0 MPa （相当于ANSI CLASS 1500 ）；螺栓材料：25Cr2MoVA ；垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表-3列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力表-3 法兰螺栓紧固力矩d）法兰压力等级：PN25.0 MPa （相当于ANSI CLASS 1500 ）;螺栓材料：35CrMoA ;垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表-4列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表-4 法兰螺栓紧固力矩e ）法兰压力等级： PN42.0 MPa （相当于 ANSI CLASS 2500）;螺栓材料：25Cr2MoVA ; 垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表-5列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力 矩。
表B-5 法兰螺栓紧固力矩f）法兰压力等级：PN42.0 MPa （相当于ANSI CLASS 2500 ）;螺栓材料：35CrMoA ;垫片型式：圆环垫；垫片材料：不锈钢及软钢。
表-6列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。
表B-6 法兰螺栓紧固力矩。
