全玻璃真空管集热器安装预留
太阳能热水工程系统安装与验收规范
目录0．总则 (1)1．基座 (1)2．支架 (1)3. 贮水箱 (2)4．集热器 (3)5. 管路 (4)6．检漏、冲洗 (7)7．防腐与保温 (7)8．辅助加热设备 (8)9．电气与自动控制系统 (9)10.工程系统安全措施 (11)11．系统调试 (12)12．工程质量检验 (13)13．资料整理与人员培训 (14)14．工程验收与移交 (14)太阳能热水工程系统安装与验收规范0．总则0．1为规范工程安装与验收，保证工程质量，特制定本规范。
0．2本规范依据GB 50364-2005《民用建筑太阳能热水系统应用技术规范》、GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术规范》、GB/T 20095-2006《太阳热水系统性能评定规范》，结合本公司实际情况编写。
0．3本规范适用于各种太阳能热水系统的安装、质量检验与验收。
1．基座1．1 集热器基座1.1.1 预制水泥墩的集热器基座应满足以下条件：a)水泥墩预埋件应居中设置，水泥墩外观应平整、无质量缺陷；b)水泥墩应摆放整齐、放置平稳，且不应破坏屋面防水层。
1.1.2现场制作的集热器基座应满足以下条件：a)应使基座设置在建筑物的承重位置；b)基础做完后，防水破坏部分应重新做防水处理，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。
1.1.3在轻型屋面上制作集热器基座时，应特别注意安全，并确保基座牢靠稳固。
1．2 贮水箱基座1.2.1贮水箱基座应由专业施工人员完成，以确保安全。
1.2.2贮水箱基座的设置应满足以下要求：a)应设置在建筑物的承重墙（梁）上；b)贮水箱基座应加预埋铁，基座没有干固前，应做好保养与防护；c)全部基座应做操平处理；d)基座四周应留有足够的维修空间。
1.2.3防水破坏部分应重做防水，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。
全玻璃真空管太阳集热器的分类及特点
全玻璃真空管太阳集热器的分类及特点目前市面上全玻璃真空管太阳集热器主要有三大系列产品，分别是：普通型全玻璃真空管太阳集热器、热管式全玻璃真空管太阳集热器和U型管式全玻璃真空管太阳集热器三大系列产品。
目前仍然以普通型全玻璃真空管太阳集热器为主，下面就三大系列产品的结构和特点逐一介绍。
（一）普通型全玻璃真空管太阳集热器1、组成：真空管、联箱、尾座、支架组成。
分横管和竖管两种。
（1）真空管构造：真空管是全玻璃真空管集热器的核心部件、是整个太阳能系统的发动机，其性能优劣决定着整个系统的得热性能和寿命。
真空管构造图④③⑦⑥⑤②①①罩玻璃管②内玻璃管③卡子④吸气剂⑤真空夹层⑥选择性吸收涂层⑦吸气膜（2）真空管材质要求：真空管采用硼硅玻璃3.3（氧化铁含量5%以下；热稳定性好；热膨胀系数低为3.3×10-6/℃；耐热冲击性好，耐热温差大于200℃；有较高的机械强度；较好的抗化学腐蚀性能；具有良好的光学性能，透光率≥ 0.89）（3）真空管技术要求：①材料采用硼硅玻璃3.3；②空晒性能参数y≥175m2•℃/kW（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）③闷晒到水温增加35℃所需的太阳能曝辐量≤3.8MJ/ m2（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）④平均热损失系数≤0.9W/ m2·℃⑤真空度≤5×10-2Pa；⑥耐热冲击应能承受25℃以下冷水和90℃以上热水交替反复冲击3遍而不损坏；⑦耐压冲击应能承受0.6Mp的压力；⑧抗冰雹要求应在径向尺寸不大于25mm的冰雹袭击下不损坏。
（4）真空管镀膜技术目前真空管的镀膜工艺有两种：渐变镀膜工艺和干涉镀膜工艺，过去常用的“晒乐”真空管就是采用渐变镀膜工艺，为真空管式太阳能热水器的推广和普及奠定了坚实的基础；皇明太阳能推出的干涉镀膜工艺是真空管的镀膜技术得到进一步的发展，吸收率更高、散热率更低。
太阳能新验收规范
全玻璃真空管太阳能集热器1

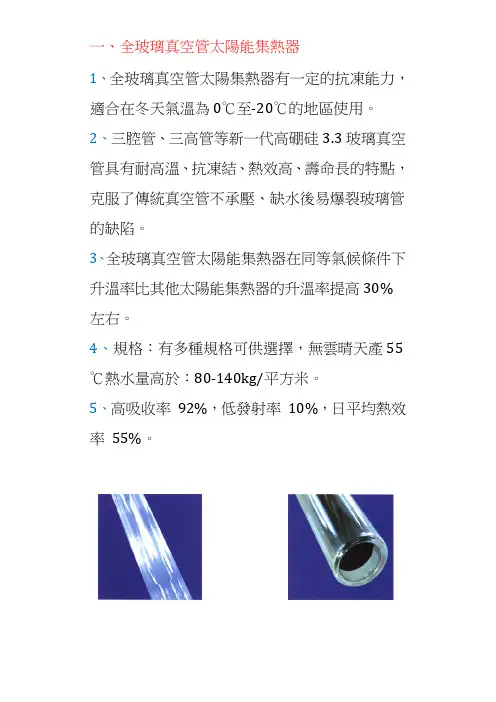

一、全玻璃真空管太陽能集熱器1、全玻璃真空管太陽集熱器有一定的抗凍能力，適合在冬天氣溫為0℃至‐20℃的地區使用。
2、三腔管、三高管等新一代高硼硅3.3玻璃真空管具有耐高溫、抗凍結、熱效高、壽命長的特點，克服了傳統真空管不承壓、缺水後易爆裂玻璃管的缺陷。
3、全玻璃真空管太陽能集熱器在同等氣候條件下升溫率比其他太陽能集熱器的升溫率提高30%左右。
4、規格：有多種規格可供選擇，無雲晴天產55℃熱水量高於：80‐140kg/平方米。
5、高吸收率 92%，低發射率 10%，日平均熱效率 55%。
二、熱管真空管太陽能集熱1、真空熱管太陽能集熱器有很強的抗凍能力，適合在冬天氣溫為0℃至‐40℃的地區使用。
2、可承壓，耐空曬，不易爆管。
3、熱容量小，啟動快，可用于產高溫熱水、開水。
4、規格：有多種規格可供選擇，無雲晴天產55℃熱水量：70‐140kg/平方米。
真空管太陽能熱水器熱效高：真空集熱水管採用高硼硅特種玻璃，對光的吸收率高達95%，零下18。
C仍可正常運行，最高水溫可達100。
C。
選材好：內水箱採用食品級不鏽鋼，外桶選用進口不鏽鋼板或彩鋼板，支架選用不鏽鋼折鋼或鋁合金兩種，永不生鏽，使用壽命長。
保溫好：進口聚氨脂整體發泡，超強保溫性能，保溫長達72小時。
全天候：各種規格均可配裝輔助電加熱，溫控裝置。
水溫、水位、自動控制，自動顯示；四季運行，使用方便。
適用廣：可用于家庭廚房，洗澡等生活用水，以及賓館、酒店和企事業單位的熱水系統。
環保型：利用天然太陽能源，無任何污染，可避免使用電和燃氣等存在的安全隱患。
真空管太陽能熱水器壽命長由專利技術在線監控，保證了真空管光學性能、熱穩定性及超強的耐腐蝕性，壽命不低於15年。
集熱快真空集熱管採用多靶磁控濺射鍍膜技術，對太陽光進行選擇性吸收，集熱效率高。
散熱慢內置雙吸收劑，分別吸收管內剩餘氧氣和氮氣，真空管接近絕對真空，熱損率 0.4%。
強度大以透明3.3高硼硅玻璃為材料，強度大、耐高溫、抗高寒、抗25mm冰雹的衝擊。
太阳能全玻璃真空管集热器详解
太阳能全玻璃真空管集热器详解全玻璃真空管集热器All-Glass Evacuated Collector Tube平板型集热器的吸热板除了向外辐射热量外，还会通过隔热层向外传导热量、也会通过玻璃盖板下的空气对流向外散发热量，这是其主要缺点。
如果把外壳内抽成真空是可以解决向外散发热量的问题，但外壳特别是玻璃板要能承受每平方厘米1公斤的大气压力是相当困难的，集热器会变得非常笨重。
球型与圆柱形能承受较大的压力，于是就有圆管状真空管集热器，这里介绍的是全玻璃真空集热管，它由一端封口的外玻璃管与内玻璃管熔封而成，两层间抽真空，有点像广口热水瓶胆，下面是其截面图（为了便于图视，图中的真空管集热管长度较实际比例要短）。
全玻璃真空集热管示意图由于玻璃管较长，为增加强度在内外玻璃管之间有弹簧支架支撑，将内外管之间抽真空后封口。
下面是两根全玻璃真空集热管的截面正视图全玻璃真空集热管剖面图下面是两根全玻璃真空集热管的截面透视图全玻璃真空集热管剖面图-2全玻璃真空集热管的被加热工质（水）装在内管中，故在内管的外表覆盖有吸收太阳能的涂层，下图中的上面是一根完整的全玻璃真空集热管，下面是剖面图全玻璃真空集热管结构图由若干只全玻璃真空集热管与联集管可组成全玻璃真空管集热器，下图中下方为排齐的真空集热管，上方是剖开的联集管。
真空集热管是插在联集管中，连接处要用密封圈以防止漏水，联集管有保温层防止内部水的热量散失。
全玻璃真空管集热器剖面图下面是全玻璃真空集热器的侧面剖视图，图中显示了水在集热管中的对流状态，在真空集热管内的水被太阳辐射加热后密度减小就会上升，联管（水箱）中的冷水就会下降补充，形成自然循环。
经过一段时间阳光照射，在联管（水箱）中的水就被加热成热水。
为保证形成自然循环集热器要倾斜安装，水箱一端要高些。
全玻璃真空管集热器水对流示意图下面的动画直观的演示了全玻璃真空管集热器中水的对流状态。
全玻璃真空管集热器水对流动画下图是一台家用全玻璃真空管太阳能热水器（上方水箱被剖开一角），其上方水箱就是储水箱，直接为用户提供热水，由于水箱与真空集热管合为一体，故称之为一体式（或紧凑式）全玻璃真空管太阳能热水器。
全玻璃真空管集热器介绍
平均热损系数
≤0.70w/㎡℃
真空夹层内的气体压强
≤3×10-2Pa
耐热冲击
承受不高于0℃的冰水混合体与不低于90℃热水交替反复冲击三次而不损坏
耐压
0.6MPa
抗机械冲击
承受直径为30mm的钢球，与高度450mm处自由落下，垂直撞击集热管中部而无损坏
太阳吸收比
α≥0.92(AM1.5)
半球发射比
εh≤0.07(80℃±5℃)
吸气剂
符合GB/T 9505
空晒性能参数
太阳辐照度G≥800w/㎡,环境温度8℃≤ta≤30℃，以空气为传热工质，空晒温度ta，空晒性能参数Y=（tS- ta）/G，≥210㎡℃/kw
闷晒太阳曝辐量
太阳辐照度G≥800w/㎡,环境温度8℃≤ta≤30℃，以水为传热工质：
外观尺寸
明显变浅区
5ห้องสมุดไป่ตู้mm
长度
从环状开口端至另一端玻璃管直径Φ15mm处的距离，其长度允差应不大于长度标称尺寸L的±0.4%
支承件
端正、不松动
弯曲度
≤0.2%
不圆度
开口端10-30mm处，最大、最小径向尺寸之比≤1.02
封离
排气管封离部分长度S≤14mm
全玻璃真空管集热器介绍
材料要求
太阳透射比
玻璃管材硼硅玻璃 3.3(Pyrex)，管材透射比r≥0.89(AM1.5 ISO9806-1:1994)
结石
不大于1mm的结石不得密集，即10×10mm范围内不得多于1个，整支管子上不得多于五个，结石周围不得有裂纹，大于1mm的结石不允许存在。
节瘤
不大于1.5mm的节瘤不得密集，即10×10mm范围内不得多于2个，整支管子上，不大于2.5mm的节瘤不得多于5个，大于2.5mm的节瘤不允许存在
《全玻璃真空太阳集热管》国家标准说明
《全玻璃真空太阳集热管》国家标准说明为了保证全玻璃真空太阳集热管的产品质量，促进太阳热水器产业的健康发展，有利于与国际市场接轨，经国家技术监督局批准，于1997年11月3日发布了《全玻璃真空太阳集热管》国家标准(GB／T17049—1997），并于1998年4月1日贯彻实施。
为了帮助读者更好地了解该标准，现就标准的重要章节作一些说明。
一、关于产品的结构与尺寸引用标准：4.1.1产品结构全玻璃真空太阳集热管由具有太阳选择性吸收涂层的内玻璃管和同轴的罩玻璃管构成。
内玻璃管一端为封闭的圆顶形状，由罩玻璃管封离端内带吸气剂的支承件支承；另一端与罩玻璃管一端熔封成为环状的开口端。
1.内玻璃管2.太阳选择收涂层3.真空夹层4.罩玻璃管5.支承件6.吸气剂7.吸气膜4.1.2结构尺寸说明：1 按照标准的制定规范，此标准应订为两个标准：一个为热性能与测试方法标准，另一个为产品技术条件标准。
但由于规范产品的急需，将应是两个标准的内容综合成了一个标准，其中包括了产品标准的内容。
而产品标准原则上对产品的规格尺寸应做出规定，而且国内该产品的规格尺寸也较乱，从实际状况来看也应做出规定。
2 产品规格尺寸是在对1975年以来国际上主要研究和生产单位使用的全玻璃真空太阳集热管的玻璃罩管和内管直径进行认真分析比较之后制定的。
玻璃内管和罩管外径偏大时，对于水在玻璃管中的集热器，水的热容量过大，而内管和罩管的外径偏小时，则有效采光面积过小。
1985年以来，由清华大学推出的玻璃内管和罩管的外径为37和47的设计方案，实践表明效果良好。
3 无论玻璃罩管与排气管连接收细是呈球面状或锥面状，全玻璃真空太阳集热管的长度确定为从环状开口端至排气封离端玻璃管外径为15mm处的距离，在目前产品长度较乱而且不好测量的情况下，这一方法是较好的方法，它解决了“定量”和“便于测量”两个问题。
二、关于玻璃管材料引用标准：5.1.1玻璃管材料应采用硼硅玻璃 3.3，其性能符合ISO3585∶1991要求……。
全玻璃真空太阳集热管U型管集热器
各种类型集热器性能优劣比较太阳能光热产业经过几十年的发展，现在已经呈现产品多样、类型多样、系统多样的格局，太阳能光热系统的核心元件一一集热器也出现多种产品，概况起来有以下几种：图0、集热器种类结构图一、结构特点和使用性能1、真空管型集热器真空管型集热器包括全玻璃真空管型太阳能集热器、玻璃-金属结构真空管型集热器；全玻璃真空管型太阳能集热器根据使用的方式又可以细分为直插式集热器、U型管式集热器和热管式集热器三种。
总体来说，真空管型集热器的吸热部件是真空管，具有以下特点：真空集热管具有真空夹层，空气对流和传导几乎为0,保温性能非常好（就象保温瓶一样），热损系数非常小，空晒温度达到200r以上，部分达到280C左右。
真空集热管是圆柱形的管状，太阳从不同方向入射时其截面不变，因此具有准跟踪性能，即早晚阳光较偏时得热量也较高。
同时对各个角度的光线都有吸收，对散射光吸收也较好，因此在散射光较多的多云天气和略阴的天气，效率也较高。
图1、真空管接收光照示意图具体来讲，各种类型又具有各自的特点：1.1直插式真空管集热器此种类型集热器是水工质直接在真空管内流通，然后通过自然/强制循环，将热量存储并使用。
这种集热器在非承压状态下运行，对系统要求不高，安装方便。
但是直插式真空管集热器也有自身的缺点：系统抗冻性能差，对冬季防冻要求比较高；一旦发生真空管破裂，整个系统将停止运行，对维护要求比较及时；严禁在空晒状态下补水，避免发生真空管炸裂。
这种系统主要使用在低端家用系统、低端小工程和防冻要求不高的地区。
1.2 U型管式和热管式真空管集热器U型管式和热管式真空管集热器是在真空管内装配U型铜管或者热管，对集热器进行空晒，通过循环在U型铜管或热管中的工质将热量带出，直接加热水或者在水箱内经过盘管换热加热水。
相变热管铝翼铜管真空管图3、U型管式真空管结构及传热示意图这种系统由于使用大量金属，所以初期投资相对较高，但总体的性价比仍然处于较高的水平，相比平板和玻璃-金属集热器具有优势；系统要经过两次换热，相比于直插式集热器，升温速度稍慢，但是从能量守恒的角度来讲，系统的得热量并没有减少，并且在继承了全玻璃真空管的高性能、可靠性高和准跟踪的优点的同时，还具有直插式集热器不可比拟的优势：a.运行安全系数高，工质在铜管和热管内循环，不直接在真空管内循环，整套系统可以承压运行，并且发生真空管破裂时整套系统正常运行； b.对防冻要求不高，由于管路中循环的是防冻液，工质冰点低；c.现场安装容易，装配简单。
真空管太阳能热水工程解决方案
真空管太阳能热水工程解决方案按用户使用要求设臵太阳能吸热工程模块，配合辅助加热系统，真空管太阳能集热器，每平方集热面积能量约相当于500W，Φ58/1.8米/50管一个的集热模块有效集热面积6平方，相当于3kw，在屋顶预留位臵，布臵太阳能集热模块组，800管集热器，相当于48KW，按湖南地区年日照1800小时计算，年产能48KW×1800小时等于8.6万度，按每度经营用电1.00元计算，等于8.6万元。
按年平均效率60%计算，每年节约运行费用5.2万元。
“天地融”太阳能集热模块整机按15年无故障设计，正常维护下使用年限可达25年以上。
保温水箱储水量设计按集热器配臵设臵，为保证冬季能在6个小时左右使冷水升温到45℃（初始水温8℃），则需将保温水箱制造成nKW的电加热水箱。
经这样改造后还可做到24小时供热水。
使用电热辅助系统，设备造价低，运行费用适中，安全性可控制，设备维修费用也较低，且不受天气气候的影响。
系统工作原理晴天，由太阳能集热器循环加热保温水箱中存水至设定温度，供各用水点使用，当阴雨天太阳能效果较差，产热水量不足，且水箱中的水温低于设定温度时，电加热自动启动，将水加热至设定温度，从而保证全部人员用水需求，达到高效利用太阳能自然热能，大大降低运行费用的效果，整个系统为全自动微电脑定时定温控制，无需专人管理。
三、工程设计标准及技术参数（一）热水系统设计标准（依据）《建筑给排水设计规范》（GB50015-2003，2009年版）《建筑设计防火规范》(GB50016-2006)《室外给水设计规范》( GB50013- 2006)《室外排水设计规范》(GB50014-2006)《民用建筑节水设计标准》(GB50555-2010)《建筑中水设计规范》(GB50336)；《民用建筑太阳能热水系统应用技术规范》(GB50364-2005)《太阳热水系统技术条件》GB/T19141—2003《家用太阳热水系统安装技术规范》DB43湖南省地方标准《太阳热水系统热性能》GB/T18708—2002《太阳热水器技术条件》检验方法NY/T343—1998农业部标准《采暖与卫生工程施工及验收规范》GBJ242—82《建筑荷载规范》GBJ9—87:《钢结构设计规范》 GB 50017-2003《长沙市民用建筑节能管理办法》《长沙市建筑安装施工定额》2007《长沙市建设造价》2011四、热水系统主设备技术参数1、单组（50支）真空管太阳能集热模块技术参数如下表（强制循环状态）五、方案设计特别说明（1）选用优质铜钢膜系、双真空全玻璃高效集热管，304/2B不锈钢尾托及保温连箱，不锈钢方管联接支架。
全玻璃真空太阳集热管工艺操作规程
全玻璃真空太阳集热管工艺操作规程第一章：引言全玻璃真空太阳集热管是一种高效利用太阳能的热水器设备，其工艺操作规程对于保证设备安全运行和性能优化具有重要意义。
第二章：设备概述全玻璃真空太阳集热管由吸热系统、传导系统和储水系统组成，其工作原理是利用太阳能将水加热至设定温度。
第三章：操作规程1.启动操作–开启集热管的进水阀和排水阀；–检查阀门连接处是否有漏水，确保无渗漏现象；–开启集热管的电源开关，并观察设备运行情况。
2.日常操作–定期清洗集热器表面，保持高效的吸热性能；–检查各部件连接是否牢固，如有松动应及时加以处理；–定期测量集热管的工作温度和压力，确保设备正常运行。
3.停机操作–关闭进水阀和排水阀，停止供水流入；–关闭电源开关，确保设备停止工作；–善加保管设备，防止损坏。
第四章：维护保养1.清洗–每个月对集热器进行清洗一次，去除积尘和杂质，保持吸热性能；–注意清洗时不要碰撞到玻璃真空管，防止破损。
2.润滑–定期对传动系统进行润滑保养，确保运转灵活；–使用专用润滑油，注意适量使用，防止过多积聚。
3.检修–如有异常情况出现，应立即停机检修；–严禁非专业人员擅自拆卸设备，如需更换零部件，应由专业人员操作。
第五章：安全注意事项1.高温注意–集热管在工作时会有高温产生，操作人员应注意防止烫伤；–使用时应佩戴防护手套和工作服。
2.电气安全–操作人员必须具备一定的电气知识，谨慎操作电源开关；–发现电气故障应立即与电气维修人员联系处理。
结语全玻璃真空太阳集热管是一种绿色环保的能源设备，正确的工艺操作规程和定期维护保养能够延长设备寿命，提高热水器的利用效率，希望操作人员严格按照规程操作，确保设备安全稳定运行。
全玻璃真空太阳集热管工艺操作规程
全玻璃真空太阳集热管工艺操作规程1. 概述全玻璃真空太阳集热管采用玻璃真空管技术，将太阳光转化为热能并通过管内的传热介质传输至水箱中储存。
本文档旨在介绍全玻璃真空太阳集热管的工艺操作规程。
2. 工艺流程2.1 生产前准备•确认制作原料是否充足；•确认涂层喷涂机设备是否正常。
2.2 喷涂涂层•将制作好的全玻璃内饰管装入涂层喷涂机内；•将涂层材料注入涂层喷涂机中；•喷涂完后将其送入烘干机内进行烘干。
2.3 真空处理•向全玻璃内饰管中注入充分的吸附剂；•真空处理至设定要求的真空度；•内饰管接入集热管，用专业设备进行高温封口处理。
2.4 系统装配•将全部零部件进行装配，并进行管路的连接；•进行系统内的压力测试。
2.5 成品检验•进行材料性能测试；•对产品的内部压力、真空度等参数进行检验。
2.6 包装运输•对通过检验的成品进行包装；•运输至客户现场。
3. 工艺操作注意事项•在涂层喷涂前，先将内饰管和喷涂机清洗干净，防止出现杂质影响涂层质量；•由于涂层喷涂的环境较为恶劣，操作人员应戴好安全防护眼镜、口罩等个人防护用品；•真空处理时，应对真空泵进行检查与维护，并根据生产流程进行合理的真空度控制；•在进行高温封口处理时，应注意对专业设备的操作规程，并注意未进行封口处理的内饰管的保护；•系统内部的管路连接以及维护中，操作人员应审视管路外观，并及时排除管内杂质，定期进行管路清洗与更换。
4. 其他全玻璃真空太阳集热管的生产流程是极其复杂和关键的一环。
在生产过程中，操作人员必须遵守相关规程，严格按照生产流程进行操作，确保生产出的产品质量可靠。
同时，在使用过程中也需要注意产品的维护和保养，以延长其使用寿命。
太阳热水系统设计安装及工程验收技术规范(GB-T18713-2002)
太阳热水系统设计、安装及工程验收技术规范《太阳热水系统设计、安装及工程验收技术规范》自2002年11月1日实施。
现将《太阳热水系统设计、安装及工程验收技术规范》中太阳热水系统设计主要内容摘录如下，供读者参考。
1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准适用于提供生活用及类似用途热水的储水箱容积大于0.6m3的具有液体传热工质的自然循环、直流式和强迫循环太阳热水系统（包括带辅助能源的太阳热水系统）。
这些系统是根据当地条件单独设计和安装的。
5系统设计5.1调查用户基本情况5.1.1环境条件——安装地点纬度——月均日辐照度——日照时间——环境温度5.1.2用水情况——日均用水量——用水方式——用水温度——用水位置——用水流量5.1.3场地情况——场地面积——场地形状——建筑物承载能力——遮挡情况5.1.4水电情况——水压——电压——水、电供应情况5.2确定系统运行方式太阳热水系统的运行方式应根据用户基本条件、用户的使用需求及集热器与储水箱的相对安装位置等因素综合加以确定，可按表1推荐的方式选取。
5.3确定集热器类型集热器类型应根据太阳热水系统在一年中的运行时间、运行期内最低环境温度等因素确定，可按表2推荐的类型选用。
5.5储水箱5.5.1储水箱的容量应与日均用水量相适应。
5.5.2大面积太阳热水系统的储水箱一般为常压水箱，水箱应有足够的强度和刚度。
5.5.3在储水箱的适当位置应设有通气口、溢流口、排污口和必要的入孔（一般大于3t的水箱）。
5.5.4储水箱应满足防腐要求，保持水质清洁。
5.5.5为了减少热量损失，储水箱上应设有保温层，其保温设计见5.10。
5.6辅助能源5.6.1如果单靠太阳热水系统不能满足水温及水量的要求，可采用电、燃气、油、煤等辅助能源加以补充。
如果条件许可，宜采用电作为辅助能源。
5.6.2辅助能源可直接加热储水箱中的水，也可通过换热器间接加热储水箱中的水。
62、全玻璃真空管集热器
6.2、全玻璃真空管集热器
（三）全玻璃真空集热管的热性能测试
计算出全玻璃真空集热管的平均热损失系数ULT。
U LT
C f M ( t1 t 3 )
A A (tm ta )
tm
t1
t2 t3 3
ta
ta1
ta2 3
ta3
注：下脚标1、2、3分别 表示测试时间内的三次数 据点。
式中， A2为外管的外表面积，A1=πD1L，㎡；h为集热管对环境的对流 换热系数，W/(㎡·℃)；T2,0为外管表面温度，K；Ta为环境空气温度，
K。
6.2、全玻璃真空管集热器
（二）全玻璃真空集热管的热性能分析 (3)集热管的有用能量
在稳定工况下，集热管的有用能量QU为：
QU UAQL [Ieff UL(T1Ta)]D1L
（二）全玻璃真空集热管的热性能分析
假设透射到集热管上的太阳辐照能量为QA,透过外玻璃管壁，被管壁吸收和反 射部分能量，剩下大部分将透过内外管壁之间的真空夹层，到达内玻璃管壁外 表面的涂层，大部分为涂层所吸收。涂层吸收太阳辐照能后，加热内玻璃管壁， 使玻璃管壁温度升高，热量经热传导传给储于内玻璃管内的冷流体，通过管壁 与流体间的自然对流换热为流体所吸收，成为有用的能量QU。两管之间的夹层 为高真空，因此只存在辐射换热，构成外玻璃管壁向环境产生的热损失QL。
第六章 真空管太阳能集热器
6.1、概 述
为了减少太阳能集热器的传导、对流和辐射等的换热损失，国 外很早就有人提出“真空集热器”的设想。所谓“真空集热器”， 就是将吸热体与透明盖板之间的空间抽成真空的太阳能集热器。
6.1、概 述
就平板型太阳能集热器而言： 传导热损失是由底部和侧面隔热层通过导热换热向环境散热； 对流热损失是由吸热板与透明盖板之间的空气通过对流换热向环 境散热； 辐射热损失是由吸热板与透明盖板之间以及透明盖板与天空之间 通过辐射换热而向环境散热。 所以，减少热损失的一大措施---抽真空。
真空管集热器安装维修方案
真空管集热器安装维修方案真空管集热器是一种常见的热交换设备，广泛应用于石油化工、电力、钢铁等行业。
它主要用于收集和转移高温流体中的热量，实现能量的回收和利用。
本文将针对真空管集热器的安装和维修方案进行详细介绍，以帮助读者更好地了解和应用这一设备。
一、安装方案1. 安装位置选择：真空管集热器应安装在高温流体的出口处，并尽可能靠近热源，以最大限度地提高热量回收效率。
2. 安装环境准备：在安装之前，需要确保安装环境干燥、清洁，并且无杂物阻碍设备正常运行。
同时，还需要提供充足的通风和排水条件，以保证设备的正常运行和维护。
3. 安装固定：在安装过程中，应根据设备的重量和尺寸，选择合适的固定方式，确保设备在运行过程中不会出现晃动和脱落现象。
常用的固定方式有焊接、螺栓连接等。
4. 连接管道：真空管集热器的安装需要与进出口管道进行连接。
在连接过程中，应注意管道的选材和连接方式，确保连接紧密、无泄漏，并且能够承受高温流体的压力和冲击。
5. 检查调试：安装完成后，需要进行设备的检查和调试工作。
主要包括检查各个部件的连接是否牢固、阀门的开关是否灵活、仪表的准确性等。
同时，还需要进行设备的试运行，确保设备能够正常工作。
二、维修方案1. 日常维护：真空管集热器的日常维护包括清洗、检查和润滑等工作。
定期清洗设备表面和内部的污垢和沉积物，防止其对设备的影响。
检查设备的各个部件是否正常，如阀门、泵等，及时发现并处理故障。
同时，还需要对设备的润滑部位进行加油和更换润滑油。
2. 故障排除：当真空管集热器出现故障时，需要及时进行排除。
常见的故障有管道堵塞、泄漏、阀门失灵等。
对于管道堵塞，可以通过清洗和冲洗来解决；对于泄漏，需要检查并修复泄漏部位；对于阀门失灵，需要检查阀门的密封性和传动装置是否正常。
3. 部件更换：在设备使用过程中，一些关键部件可能会出现损坏或磨损的情况，需要及时更换。
常见的需要更换的部件包括密封圈、阀门、管道等。
在更换部件时，应选择与原部件相匹配的型号和规格，确保设备的正常运行。
改进的玻璃真空集热管
改进的玻璃真空集热管改进的玻璃真空集热管Improved Glass Evacuated Collector Tube全玻璃真空集热管直接装水，水容量较大使温升较慢；若有一根管子破裂，水就会流出，系统也将无法运行，于是就改进为内置铜管的真空集热管。
最简单的是一根直铜管的真空集热管，结构见下图，铜管一端封闭，两侧焊有金属吸热板，在吸热板上覆盖有吸收太阳能的涂层。
把带吸热板的铜管插入全玻璃真空管中，封闭端朝内。
图中下方是剖开玻璃真空管的示意图，图中上方是完整的直铜管真空集热管，为减少空气对流造成的热量散失，在玻璃真空管口装有保温管堵。
（为能清晰的显示结构，管子长度缩短，不显示弹簧支架）。
改进的玻璃真空集热管安装时集热管管口端在上方，多个集热管的铜管与横向的联管焊接，见下图。
被加热的水在铜管中形成自然循环，由于水在铜管中，玻璃管破裂不会使系统停止运行；铜管可承受较高的压力，集热器可直接与自来水相连。
改进的玻璃真空管集热器由于铜管较细，内部对流缓慢，传热不快，把直铜管改为U形铜管，一端进水另一端出水，对水能自然流动特别是用水泵强制循环时有很好的换热效果。
下图就是U形铜管真空集热管。
U形铜管真空集热管U形铜管真空集热管可以直装、斜装、水平安装。
安装时用两根联管，一根接U型管一端作水入口，另一根接U型管另一端作水出口。
下面是多个U形管真空集热管组成的集热器的示意图（为显示清楚，略去联管的保温层）。
U形铜管真空管集热器由于多数玻璃真空集热管是双层结构，只有内玻璃管接受阳光辐射，加上玻璃真空集热管安装时会有间距，故有不少的阳光会透过去不被吸收。
为不使这些阳光浪费，可在集热管下方安装反光板把漏过去的光线反射回来，能提高集热器的热效率。
最好的反光板是复合曲面，下图为复合曲面反光原理图，可见不但正射阳光可全部汇集到吸热管，斜射的光线也可汇集到吸热管。
复合曲面反光板示意图有了复合曲面反光板，可提高集热器的热效率，即使将集热管排列间距放宽一点（减少管数）还能保持热效率不下降。
