小松鼠壁挂炉的安装规范

合集下载

小树熊壁挂炉使用说明

小树熊壁挂炉使用说明
一、安装步骤：
1.选择适合安装的位置。

壁挂炉需要安装在室内通风良好、离窗户等
有可能有大风的地方，确保安全。

2.将壁挂炉固定在墙壁上。

使用专用螺丝将壁挂炉固定在墙壁上，确
保稳定。

3.连接壁挂炉的进出水管道。

使用专用软管连接壁挂炉的进出水管道，并确保紧密连接，避免漏水。

4.安装煤气管道。

将煤气管道连接到壁挂炉的燃气接口上，并确保安
装牢固，不发生泄漏。

5.接通电源。

将壁挂炉的电源线插入电源插座，确保供电正常。

二、使用步骤：
1.开机操作。

打开壁挂炉的开关按钮，屏幕上将显示相应的开机信息。

2.调节温度。

根据室内温度需求，调节壁挂炉的温度，可以通过旋钮
或者触屏来调节。

3.选择运行模式。

壁挂炉具有多种运行模式，如供暖模式、热水模式等，根据需要选择相应的模式。

三、注意事项：
1.确保通风。

安装壁挂炉的房间需要保持通风良好，以免产生有害气
体积聚。

2.定期检查。

定期检查壁挂炉的水管道和煤气管道是否正常，如有异常应及时修理。

3.防止冻结。

在寒冷的季节，如果长时间不使用壁挂炉，应将水管道中的水排空，防止水管道的冻结。

4.注意安全。

使用壁挂炉时要注意安全，避免接触壁挂炉的热表面，以免烫伤。

5.保持清洁。

定期清洁壁挂炉的表面，保持外观整洁干净，提高使用寿命。

总结：。

小松鼠壁挂炉说明书

使用说明书产品执行标准：GB6932-2001、CJ/T228-2006 和欧洲标准 EN483生产许可证编号：XK00-102 0218采暖洗浴的理想家用燃气壁挂炉L1PB20-A2型L1PB26-B4Z型L1PB20-B2Z型L1PB20-B2H型N1PB20-C2型N1PB17-C5型N1PB26-C4型L1PB20-A2G型L1PB26-A4型L1PB26-A4G型 SD24-C1 SD24-C1G SP18-C1 SP24-C1 SD18-C1 SP24-C1ZSP18-C1Z SP18-C1H SK18-C1 SK15-C1 SK24-C1 SD18-C1G L1PB20-B2型L1PB26-B4型此图片仅供参考外形以实物为准气种天然气、液化气、人工煤气天然气、液化气、人工煤气天然气、液化气、人工煤气天然气、液化气、人工煤气产品型号对照表具体产品型号以及使用燃气以产品上铭牌为准。

产品型号L1PB20-A2L1PB20-A2GL1PB20-B2天然气、液化气、人工煤气天然气、液化气、人工煤气天然气、液化气、人工煤气天然气、液化气、人工煤气天然气、液化气、人工煤气天然气、液化气、人工煤气天然气、液化气、人工煤气 L1PB26-A4L1PB26-A4G L1PB26-B4Z N1PB20-C2N1PB26-C4L1PB20-B2H L1PB20-B2Z L1PB26-B4产品代码结构型式SD18-C1SD18-C1G 板换式板换式SP18-C1SK18-C1SK24-C1SP18-C1H SP18-C1Z SP24-C1Z 套管式套管式套管式套管式套管式SP24-C1SD24-C1SD24-C1G 板换式板换式温馨提示本资料的所有内容均经过认真核对,如有任何印刷错漏或内容上的误解,本公司保留解释权．另:由于技术更新和结构更改，以下内容如有更改，将会编进新版的说明书中，恕不另行通知．产品外观,颜色若有改动,以实物为准．单暖式单暖式约定特别声明尊敬的用户:感谢您选用squirrel（小松鼠）家用壁挂炉,能肯定地说,您选是具有无可争议优点的自动采暖和洗浴设备。

壁挂炉安装方法

壁挂炉安装方法壁挂炉是一种常见的采暖设备，安装壁挂炉需要一定的技术和经验。

正确的安装不仅可以确保壁挂炉的正常使用，还能保障使用者的安全。

下面将介绍壁挂炉的安装方法，希望对大家有所帮助。

1.选择安装位置。

首先，需要选择一个合适的位置来安装壁挂炉。

一般来说，壁挂炉应该安装在通风良好、干燥的地方，远离易燃材料。

同时，需要保证安装位置能够承受壁挂炉的重量，并且方便后期的维护和保养。

2.准备安装工具。

在安装壁挂炉之前，需要准备好相应的安装工具，例如螺丝刀、扳手、水平仪等。

这些工具将在安装过程中发挥重要作用，确保安装的准确性和稳固性。

3.安装壁挂炉支架。

接下来，需要安装壁挂炉的支架。

支架的安装位置需要根据壁挂炉的尺寸和重量来确定，确保支架能够牢固地固定壁挂炉，并且能够承受其重量。

4.连接管道。

安装支架之后，需要连接壁挂炉的管道。

这一步需要特别注意管道的连接方式和密封性，确保不会出现漏水或者气体泄漏的情况。

5.接通电源。

当管道连接完成后，需要接通壁挂炉的电源。

在接通电源之前，需要仔细检查电源线路和接线端子，确保安全可靠。

6.调试。

最后，需要对安装好的壁挂炉进行调试。

在调试过程中，需要检查壁挂炉的各项功能是否正常，包括点火、供暖、热水等功能。

以上就是壁挂炉的安装方法，希望能够对大家有所帮助。

在安装壁挂炉的过程中，一定要注意安全，如果遇到不确定的情况，建议寻求专业人士的帮助。

祝大家安装顺利，使用愉快！。

壁挂炉安装方法

壁挂炉安装方法壁挂炉是一种非常便捷和节能的供暖设备，安装壁挂炉不仅可以提供舒适的室内温度，还可以节省空间。

下面我们将介绍壁挂炉的安装方法，希望对您有所帮助。

首先，安装壁挂炉之前，需要准备好必要的工具和材料。

通常情况下，您会需要螺丝刀、扳手、水泵、管道连接件、阀门等工具和材料。

确保所有工具和材料都是质量可靠的，以确保安装的顺利进行。

其次，进行壁挂炉的安装位置选择。

选择一个离烟囱和水源较近的位置进行安装，这样可以减少管道的长度，降低安装难度。

同时，要确保安装位置有足够的通风和排气条件，以确保壁挂炉的正常运行和安全使用。

然后，进行壁挂炉的固定安装。

首先，根据壁挂炉的尺寸和重量，在墙上标出固定的位置，并使用膨胀螺丝将壁挂炉固定在墙上。

在固定之前，要使用水平仪确保壁挂炉安装的水平度，以免影响后续的使用效果。

接下来，进行壁挂炉的管道连接。

首先，将壁挂炉的进水管和出水管连接到水源管道上，并使用阀门进行控制。

在连接管道的过程中，要确保管道连接牢固，不漏水，以确保壁挂炉的正常运行。

同时，还需要连接烟囱排烟管道，确保烟气排放畅通，不会对室内环境造成污染。

最后，进行壁挂炉的电气连接。

将壁挂炉的电源线连接到电源插座上，并进行电气线路的检查，确保没有短路和漏电等安全隐患。

在连接完成后，进行电气线路的隐蔽处理，以确保安全使用。

在安装完成后，需要进行壁挂炉的调试和检查。

首先，打开壁挂炉的电源，进行开机测试，确保壁挂炉正常运行。

然后，对壁挂炉的各项功能进行检查，确保所有功能正常。

最后，进行壁挂炉的性能调试，根据实际情况进行相应的调整，以确保壁挂炉的使用效果最佳。

总之，安装壁挂炉是一个需要谨慎对待的过程，需要严格按照安装手册和相关标准进行操作，以确保安全和可靠。

希望以上内容对您有所帮助，祝您安装顺利，使用愉快！。

家用燃气采暖炉(壁挂炉、两用炉)安装注意事项

安装关键点-避免打破墙内的管线
1、打孔前应咨询用户/装修师傅/物业，问清楚墙壁内的管线布置及走向； 2、墙壁上的插座、水龙头、燃气接头为中心的十字线是走管线的位置，十字线及其附近不要
打孔。 3、如果打破了墙壁内的管线，拍照留底并及时反馈我司，会有专人联系处理。

安装规范关键点-选择合适的钻头钻孔
正确安装
开机调试完成补水操作后进行开机调试，确认设备能正常使用。
指导使用
1、参照说明书告知用户使用方法、安全使用注意事项及日常维护方法； 2、参照说明书告知用户系统补水、防冻、回水温差设置等方法。
安装关键点
序号
关键点
1 安装前应先确认供气气源和设备适用气源，气源不符禁止安装。
2 禁止安装在卫生间、客厅、卧室及封闭地下室等通风不良的环境。
测量前需注意压力计的最大量度应大于或等于被测压力，以防止自来水冲出玻璃管口（建议购买 5000Pa压力计）
没有U形压力计时可以使用肥皂水、燃气检测仪检查是否漏气。
安装规范关键点-补水调试-解锁水泵
水泵长时间未使用有可能出现卡死，所以在调试前要检查水泵能否正常运行。检查方法：打开机器下方外壳，用一字螺丝刀拧开水泵轴外面的螺丝，再用一字螺丝刀拧动水泵轴顺时针、逆时针转几圈，然后再装回螺丝。
冷凝机型底部比会多一个冷凝排水口，需要连接包装箱内的冷凝排水管。
安装关键点-使用燃气专用不锈钢波纹管
燃气管道与炉体安装必须使用燃气专用不锈钢波纹管，禁止使用橡胶软管。
安装关键点-燃气管、燃气阀使用燃气专用辅材
燃气管、燃气阀门应使用燃气专用的气管、阀门，不得使用水管、水用阀门代替。
安装关键点-有效封堵其他预留接气口
安装规范关键点-补水调试的步骤

壁挂炉安装技术交底.doc1

壁挂炉安装技术交底工程名称交底日期施工单位分项工程名称交底提要壁挂炉安装要求和技术要求交底内容：安装要求：壁挂炉的安装：1、安装时应在壁挂炉的两侧留出15CM的距离，整机底部距离地面150CM为准，以便于进行维护操作；2、排烟管的接口处必须采取必要的密封措施，为了防止排烟管受热膨胀造成漏烟现象，应贴上铝箔纸，安装在可见的及易于装卸的位置；3、水平排烟管要保持向下有3°倾斜度，且排烟口应朝下或避开迎风口即可。

4、燃气接口处须安装一个燃气阀门，冷水进水管和卫生热水管的接口须装一个G1/2球阀，供暖进出水管接口处应各装一个G3/4耐高温球阀；5、供暖回水接口处须安装过滤器；二、烟道安装：1、排烟管安装牢固，与水平方向保持向下3度倾斜，总长度不超过3米；2、进出气孔必须伸到室外；3、内墙应套上防尘胶垫。

三、水路管道安装：1、水路管道安装要横平竖直且美观大方；2、冷进水口确定要装阀门，暖气回水一定要装过滤器；3、补水试压确保水路管道不漏水。

四、燃气管道安装：1、燃气管道使用专用铝塑管连接且配装燃气专用阀门；2、燃气管道连接后，安装人员必须用肥皂水等有效方法进行燃气管道系统的密封性检查，确保不漏气。

五、电路安装：（一般有用户提供）。

壁挂炉安装完毕调试前注意确保电源符合壁挂炉的用电，确保电路系统安全。

七、调试过程1．给系统注水，打开各暖气片上的排气阀及水泵上的自动排气阀，直至水压1Bar，查看所有管路连接是否有漏点；打开水龙头，查看所有管路连接是否有漏点；2．接上电源插座，打开燃气开关；3．打开前面板；4．第一次点火，①将模式选择旋至夏季，打开水龙头，观察电子打火及点火；②调节水流量、调节热水温度控制，观察火焰是否有变化及变化情况：水量大则火焰大；温度调高则火焰大，温度调低则火焰变小；③将模式选择旋至冬季，观察电子打火及点火；让机器工作一段时间后，调节采暖温度控制，观察当调低时，火焰是否变小直至熄灭；调高温度时，机器是否会重新启动；④打开水龙头，看看是否有热水流出，调节水流量、调节热水温度控制，观察火焰是否有变化及变化情况：水量大则火焰大；温度调高则火焰大，温度调低则火焰变小；⑤当机器大功率燃烧时，可以用明火查看一下是否有燃气泄漏。

小松鼠壁挂炉使用注意事项

冬季如果家中没有供暖设备简直是要命，因此好的壁挂炉选购是很必要的。

燃气壁挂炉与其它燃气具不同，它的安装位置特殊，耗气量大，是安全性要求较高的产品。

所以在使用时一定要注意安全问题一、小松鼠壁挂炉使用前注意事项1、确认使用的燃气种类：必须使用小松鼠燃气采暖热水炉铭牌标签上指定的燃气，其它燃气禁用，且燃气的阀前压力适用范围在1300 Pa-3000 Pa。

2、检查电源连接：请使用220V/ 50Hz交流电，使用原装的三脚电源插头;与器具连接的电源插座必须有接地端子，且接地端子与公共地线可靠连接;器具连接的开关不应设置在有雨棚或者淋浴设备的房间;插座应通过相关认证。

3、检查供暖系统水压：应时常检查小松鼠壁挂炉上压力表的压力，当压力太低时，燃气采暖热水炉将停机，在操作板上显示故障代码且指示灯亮，这时须进行补水，保证燃气采暖热水炉内部水的压力在1和1.5bar (0.1MPa 和0.15MPa )之间。

4、检查燃气进气阀：请检查连接燃气采暖热水炉的进气阀是否已打开。

5、检查周围环境：燃气采暖热水炉周围不允许放置易燃、易爆物品，不要在烟囱上晾晒衣物，容易引起火灾。

6、检查每个房间的阀门：检查连接每个房间的供暖阀门是否已经全部打开。

二、小松鼠壁挂炉使用中注意事项1、不得用于饮用水，小松鼠燃气壁挂炉内部长期有水，通过它流出的水只能用于一般的用水，不得用于做饭、烹调。

2、小松鼠壁挂炉的安装、气种转换和维修服务必须由小松鼠授权的合格专业人员完成。

3、使用小松鼠燃气壁挂炉时，须注意通风换气。

4、出现故障时，请关闭气源和电源，对照小松鼠壁挂炉的使用说明书检查，排除故障后再重新启动。

如果故障反复出现，请通知小松鼠专业维修人员上门维修。

5、小松鼠壁挂炉为采暖和供应热水双功能，不宜仅单功能使用。

对只用于采暖的用户，建议使用单采暖机型或板换机型，以避免由于长期不使用热水而引起热水管路局部过热。

6、小松鼠壁挂炉用于采暖和产生热水，因此应该与一个在性能和热负荷都与该设备匹配的采暖管网和―个卫生用热水输送管线相连接。

壁挂炉安装注意事项

在壁挂炉界，素有三分产品，两分服务，五分安装之说，壁挂炉安装如果不到位，不仅会影响整体美观，还可能留下严重的安全隐患，所以不容小觑。

因此，在选购产品前，应做好功课提前了解壁挂炉安装位置的选择和注意事项，以及该品牌的售后安装团队是否专业。

接下来请跟随壁挂炉维修网小编一起来看一下壁挂炉的安装新姿势吧!一、壁挂炉安装位置的选择壁挂炉是一款供暖电器，运行时会产生一定的热量，所以在位置选择上，应避开潮湿的环境，防止电路板腐蚀，否则会缩短壁挂炉的使用寿命;同理，也要远离易燃易爆物品，避免潜在的安全隐患。

还有一点，很多业主都会忽视，壁挂炉必须安装在通风性良好的地方，避免燃气泄露而发生危险。

小编建议安装在阳台或厨房，既通风又能遮挡日晒雨淋，维护设备的完好性。

需注意的是，如选择安装在阳台，则需对设备做好防冻防晒处理，若处理不当容易影响内部组件的正常运行。

所以，安装地点十分讲究，在业主不了解的情况下，小编建议安排专业技术人员安装。

二、牢记安装五大细节安装位置确认后，下一步就是测量其是否满足安装要求：①安装墙面必须能支撑50公斤悬挂重量，墙面材料应为不可燃材料，若在可燃墙面上安装，必须设置3mm以上的防燃材料层;②墙面及壁挂炉背面挂钩固定处不得预埋有水管、线管、煤气管及其他管道，以免安装被打破;③禁止安装在燃气具上方，同时不能靠近电磁炉、微波炉等强电磁辐射的电器;④确保附近有220V/50Hz交流电的原装三角电源插座，且连接的电源插座必须有连地端子;⑤在壁挂炉左右两侧要留出不小于220mm的空间，上方预留不小于450mm，下方预留不小于220mm，以便日后的保养和维修。

这些细节很多业主都不清楚，所以经常收到自行安装的客户要求配备技术人员重新安装。

专业的技术团队不仅掌握壁挂炉安装的注意点，而且最重要的，他们会根据业主家的装修格局，以及分析业主需求，制定适合居所的壁挂炉安装方案。

成就家修提供上门维修服务，服务内容涵盖：家电维修(空调维修、空调加氟、燃气灶维修、壁挂炉维修、热水器维修、地暖地热清洗、冷库维修等）、家庭维修（水电维修、管道疏通、家具门窗）、家政、等众多领域，覆盖全国200余个城市！。

燃气壁挂炉安装步骤及安装注意事项

燃气壁挂炉安装步骤及安装注意事项安装步骤：1.确定安装位置：选择一个空旷、通风良好的墙壁作为安装位置，应尽量远离易燃、易爆物品。

墙壁应平整、垂直，能够承重。

需要考虑燃气管道、烟道、给水管道等的接近程度和方便性。

2.安装固定架：根据壁挂炉的型号和尺寸选择合适的固定架进行安装。

固定架应安装在坚实的墙壁上，确保稳固可靠。

3.安装燃气管道：将燃气管道与壁挂炉连接起来，确保接头连接牢固，无泄漏。

应该根据燃气管道的规格选择合适的接头和管件，同时根据燃气压力评估需要安装的燃气调压器。

4.安装烟道：壁挂炉需要通过烟道排出燃烧产生的烟气，烟道的安装位置和长度应符合相关规定。

烟道应尽量保持水平、垂直或与地面的角度为30度，以保证烟气排放的畅通和抵抗风压的能力。

5.安装给水管道：连接壁挂炉的给水管道，确保供水管道的接头连接牢固、无渗漏。

应采用合适尺寸的管件和接头，保证给水管道的流量和稳定供水。

6.安装并调试控制系统：按照壁挂炉的说明书，正确安装和连接各种控制和安全保护装置。

调试控制系统，测试各个部件的运行是否正常，保证壁挂炉的安全性和高效运行。

7.检查安装质量：安装完成后，应检查所有安装连接处，确保牢固可靠，无渗漏。

同时进行漏气和漏水测试，以确保壁挂炉的运行安全。

安装注意事项：1.选择可靠的安装商：壁挂炉的安装需要专业知识和技能，为了安全和保修考虑，建议选择有资质和经验的专业安装公司或技术人员进行安装。

2.遵循相关规定：壁挂炉的安装需参照国家和地方相关规定，包括燃气、建筑等方面的要求。

在安装前仔细阅读相关规定，确保符合标准和要求。

3.安全用电：壁挂炉需要接通电源，所以安装时应注意用电安全。

应由专业电工按照规定进行布线，注意正确定位插座和总开关，并确保接地良好。

4.冷热水管道防冻：如果安装的壁挂炉为暖气+热水两用型号，应确保冷热水管道的防冻措施。

可以采用导热绝缘材料包裹水管，或者安装电加热防冻装置。

5.定期维护：壁挂炉的安装完成后，需要进行定期的维护和清洁，以确保其高效运行和长寿命。

燃气壁挂炉安装方法

燃气壁挂炉安装方法1.首先，确定安装位置。

选择一个空旷的墙面，并确保墙面能够承受炉具的重量。

同时，要保证炉具的安装位置离窗户、门等通风口有一定的距离，以免影响燃气的燃烧。

2.在安装位置上标出壁挂炉的水平线和垂直线。

使用水平仪和铅垂线进行标定，确定壁挂炉的安装位置。

3.安装支架。

根据壁挂炉的尺寸，在墙面上钻孔，并插入膨胀螺栓。

然后，将壁挂炉的支架与膨胀螺栓连接并固定。

4.连接燃气管道。

燃气管道的连接需要请专业的燃气工程师进行，确保连接的安全性和可靠性。

燃气管道一般连接在壁挂炉的底部。

5.连接排烟管道。

排烟管道主要是为了将燃烧产生的废气排出室外。

排烟管道应安装在壁挂炉上，一端连接在炉具的排烟口上，另一端则通向室外。

6.连接水管。

壁挂炉具有供暖和热水两个功能，因此还需要连接进水管道和出水管道。

进水管道一般连接在壁挂炉的底部，出水管道连接在壁挂炉的顶部。

7.启动系统。

在安装完毕后，需要检查燃气管道和水管道的连接是否牢固，然后打开燃气开关和水阀，启动壁挂炉的供暖系统。

在启动前一定要检查漏气和水漏。

8.调试系统。

启动后，需要调试壁挂炉的各项功能。

调整温度和加热模式，确保系统运行正常，并进行相关的安全检查，以确保平稳燃烧和供暖。

在进行燃气壁挂炉安装操作时，需要注意以下几点：1.安装前要确保燃气壁挂炉的型号和规格与家庭需求相匹配，并且按照产品说明书中的要求和方法进行安装。

2.安装壁挂炉时，一定要确保清洁周围环境，避免在灰尘和垃圾较多的地方安装。

3.在燃气管道连接时，要做好防火措施，避免燃气外泄和火灾事故。

4.水管连接时，要确保水管的连接口牢固，避免漏水造成损坏。

5.安装过程中，要严格按照操作步骤进行，并请专业人员进行检查和调试。

小松鼠壁挂炉培训讲义课件

“小松鼠” 燃气壁挂炉基本知识（二）
2、“小松鼠”家用锅炉的一切故障最终都表现为燃气阀关闭。 3、卫生热水系统有两种加热方式：分即热式和容积式。而且即热式燃气壁挂炉分为带板换和不带板换式。 4、小松鼠燃气壁挂炉具有自检功能（液晶），针对不同的异常情况分别报故障代码E1、E2、E3、E4、E6、E7； 5、燃气壁挂炉供暖循环方式分为开放式和密闭式。小松鼠壁挂炉属于密闭式。 6、家用锅炉公司目前除销售家用燃气壁挂炉产品外，还销售与家用燃气壁挂配套的储水罐 (SG)和温控器（SWK）等。 7、“小松鼠”采暖调节温度范围在（40~85）度、洗浴调节温度范围在（35~60）度；地暖温度为（35~60）度； 8、“小松鼠”燃气壁挂炉编码规则（A2TES00021）： 9、广州迪森家用锅炉制造有限公司产品外观分类：（A、B、C、D、E、）。
8、二次换热器
二次换热器的功能、作用
功能：进行洗浴水热交换。二次换热器可分为板式换热器和蓄热式罐状换热器，板式换热器一般为即热式壁挂炉，蓄热式罐状换热器一般为蓄热式壁挂炉，两种壁挂炉的运行条件不同，即热式一般以水流开关的动作为壁挂炉启闭的输入信号，蓄热式一般以蓄水罐内水的温度为壁挂炉启闭的输入信号。板式换热器的体积小巧，对壁挂炉的外形没有太大的影响，而蓄热式罐状换热器体积庞大，对壁挂炉的外形影响很大。
本讲义的主要内容
1、小松鼠家用锅炉基础知识介绍 2、小松鼠燃气壁挂炉零部件介绍 3、小松鼠燃气壁挂炉系统原理图 4、小松鼠家用燃气壁挂炉工作原理介绍 5、小松鼠家用燃气壁挂炉电控知识介绍 6、故障案例分析 7、小松鼠部份用户群介绍
部件功能介绍
家用燃气壁挂炉的基础知识(一)
1、燃气壁挂炉的定义：是一种将燃料燃烧，使其中的化学能转变为热能传递给水，使水变为有一定压力和温度的热水设备。简单地说，壁挂炉是一种产生热水设备。 2、壁挂炉的用途：壁挂炉的基本用途如下：医院、宾馆、饭店、私人住宅、厂房等的生活取暖、洗手、洗澡等； 3、新家用燃气壁挂炉的制造标准为:GJ/T228-2006“燃气采暖热水炉”（本标准适用于额定热输入小于70KW，最大采暖工作水压小于0.3MPa,工作时水温不大于95度，采用大气式燃烧器或风机辅助式大气式燃烧或全预混式燃烧的采暖热水两用的器具，也适用于单采暖器具），实施时间为2006年8月1日。旧标准GB6932-2001“家用燃气热水器”标准同时作废；

壁挂炉如何安装

随着壁挂炉的普及，很多家庭在装修时，都会将其加入其中，已解决住宅供暖问题，那么应该如何安装呢?
1、定位
阅读安装说明书和示意图，采用膨胀螺丝将壁挂炉固定在设计好的位置（如厨房等）。

2、安装烟道
进、排气管必须使用本机所配置的专用排烟管，严禁使用其它排烟管或自行改造烟道。

进气管的表面带孔部分必须伸出墙外60mm以上，以保证壁挂炉的进、排气畅通。

3、连接燃气管
壁挂炉的燃气管因材质不同连接方法也不同，燃气管大多采用铝塑复合管和塑料软管，接好后要用肥皂水检查接头是否漏气。

4、调试
燃气壁挂炉安装完成后，要对整个系统进行测试，以保证系统的正常运行。

以上就是有关壁挂炉具体的安装步骤，由于壁挂炉的安装质量会直接影响其安全运行和后期使用，因此，建议用户选择专业的安装人员进行安装。

壁挂炉安装技术交底.doc 1

六:达到加热时间后，立即把管材管件从加热模具上同时取下，迅速无旋转地直线均匀插入到已热熔的深度，使接头处形成均匀凸缘,并要控制插进去后的反弹。
七:在上表规定的加工时间内，刚熔接好的接头还可校正，可少量旋转，但过了加工时间，严禁强行校正.注意：接好的管材和管件不可有倾斜现象,要做到基本横平竖直，避免在安装龙头时角度不对，不能正常安装。
从指挥,做到万无一失。
4、所有起重设备的索具、滑轮等应符合要求，使用前应认真检查,确认无误
后方可使用,正式起吊前应做好试吊工作。
5、焊接作业时，所用架杆，架板铺设应平稳、牢固。
6、所有电器设施，绝缘性能良好，接地可靠，手持式电动工具要有漏电保护
装置.
7、安装人员必须开好班前、班后会，明确责任，确保施工安全，下班后关掉
3、水平排烟管要保持向下有3°倾斜度，且排烟口应朝下或避开迎风口即可.
4、燃气接口处须安装一个燃气阀门,冷水进水管和卫生热水管的接口须装一个G1/2球阀，供暖进出水管接口处应各装一个G3/4耐高温球阀；
5、供暖回水接口处须安装过滤器；
二、烟道安装：
1、排烟管安装牢固，与水平方向保持向下3度倾斜，总长度不超过3米；
螺丝刀:大一字、小一字、+字、长杆+字、长杆六方套管、管道钳、U形计、万用表、小型空压机、热交换器的清洗设备（泵、管道等).
施工安全：
1、特殊工种一定要持证上岗,严格按照操作规程进行安装。
2、安装人员必须按规定使用个人安全防护品，如：安全帽、安全带、安全手
套等。
3、起吊大件时,应有专人指挥，信号清楚、明确、参加人员应服从命令，听
三:对每根管材的两端在施工前应检查是否损伤，以防止运输过程中对管材产生的损害，如有损害或不确定,管安装时，端口应减去4—5cm，并不可用锤子或重物敲击水管,以预防管道爆管，相对提高使用寿命.

壁挂炉安装位置及安装步骤解析

主讲人：李伟今天讲壁挂炉的安装。

壁挂炉本身的安装还是非常简单的，选好位置（和用户商量位置），确定烟道位置，打完烟道孔就可以安装壁挂炉了。

锅炉安装方法安装注意事项1安装时，锅炉周围要预留最小的维护和检修空间，两侧至少要留50mm空间，上下方向的空间，要预留至少上部能接烟道，下部能接水管和燃气管。

2没有排气条件的房间不得安装壁挂式燃气锅炉。

3水路连接时，如果水的硬度超过3mg/l时，水路系统要加入软化设备。

4燃气连接时，锅炉一定要与燃气种类相一致，并配有安全和控制装置。

5电气连接接地时，禁止使用燃气管和水管作为接地线。

三插插座，连接前检查火线地线零线带电情况。

安装位置1安装锅炉时，尽量靠近入户燃气支管，并采用6”管连接锅炉与燃气支管，以便尽量减少燃气入锅炉的阻力损失。

2锅炉尽量安装在厨房或阳台便于安装烟道的地方，采用同轴烟道时，从锅炉中心线到外墙的最外端距离最好在800mm左右。

烟道长度不宜过长，烟道长度应符合烟道安装原则。

3锅炉安装处不能存放易燃易爆及产生腐蚀气体的物品。

4锅炉上方不能有明电线，下方不能有煤气烤炉，煤气灶等燃气具。

5锅炉安装要垂直，紧贴墙面。

锅炉安装步骤1开箱，取出采暖炉，确认气质与喷嘴是否一致，如果不一致应调换或做记录。

2取出挂板和预安装模板。

3打烟道眼（没有预留烟道）及挂炉子的小孔，如果是外墙并且有较厚轻体保温，则要用较大的膨胀螺栓固定挂板。

4将自来水接入采暖系统，冲洗系统管路及散热器，对于铸铁散热器尤为重要。

5挂上锅炉；注意水平和紧贴墙面。

6安装烟道（具体安装参见烟道安装原则）。

7连接下部的五根管道，注意要加上垫片，拧紧。

8接上电源和室内温度控制器。

打开机器前面板，按照N、L、E接好电源，按照温度控制器要求连接在主电路板上，装上面板。

至此壁挂炉上墙，完成本体的安装。

成就家修提供上门维修服务，服务内容涵盖：家电维修(空调维修、空调加氟、燃气灶维修、壁挂炉维修、热水器维修、地暖地热清洗、冷库维修等）、家庭维修（水电维修、管道疏通、家具门窗）、家政、等众多领域，覆盖全国200余个城市！欢迎来电咨询！。

壁挂炉安装管道走法

壁挂炉安装管道走法
1. 上走下回：管道从墙上直接走到地面，再通过弯头连接到壁挂炉。

2. 下走上回：管道从墙下穿过地面，再通过弯头连接到墙上走到壁挂炉。

3. 近墙走：管道沿墙面走，通过弯头连接到壁挂炉。

4. 地面走：管道直接从地面上走到壁挂炉。

这种方式适用于地板比较高的情况。

无论选择哪种走法，安装壁挂炉的管道需要保证通畅，不得有弯曲、翻转和堵塞等情况。

此外，安装过程中还需注意管道的斜度，以便保证气体的顺畅流动和排放。

最好请专业人员进行安装，确保安全可靠。

壁挂炉安装与调试

壁挂炉安装与调试安装1、安装人员：必须由具备安装资质的公司进行安装，安装工人必须要经过专业技术培训，安装必须符合国家相关标准。

2、安装位置的选择：2.1本机的给排气方式是强制给排气式，必须安装在室内，同时注意烟管出口必须通向室外，外部端口距离墙面应不小于200mm。

2.2本机一般安装在有燃气、有上下水、有电源且排气比较方便的地方。

例如：阳台、厨房等等。

2.3安装位置的上方不得有可燃物、电器设备、燃气管道或明电线。

2.4请勿安装在存有易燃易爆或具有腐蚀性物品的房间。

2.5安装位置的两侧及上方应保留至少300—500mm的空间，以方便维护保养。

2.6安装的位置应尽量靠近外墙，以减少烟管的长度。

2.7安装机器的墙体应坚实，能够承受热水器所需受力的要求。

2.8机器的安装高度一般为方便用户操作控制面板为宜。

2.9即使用户指定安装的位置也应符合以上的要求。

3、安装方法：3.1根据机器安装孔与烟管的相对位置，确定烟管穿出墙的位置，在此位置打一直径大于1100mm的孔。

3.2根据实际打出烟管的位置，确定机器固定螺栓位置，打上下四个间距为300mm，高度为730mm，直径为12mm的孔；然后将膨胀螺栓固定好，机器挂好后将螺母被紧，机器安装好后应保持机体垂直，不得倾斜。

3.3将烟管预先插入墙孔中，烟管弯头固定在机器上，再将直管烟管与弯头插接好，在将螺丝固定好。

3.4水平烟管安装时要向室外有3-5度的倾斜，以防止冷凝水及雨水到流。

3.5烟管的最大长度不得大于2.5米(含一个弯头)，若在此基础上增加一个弯头，最大长度应减少1米。

3.6烟管于墙壁孔的间隙不可用水泥填充，以便以后维修保养。

3.7烟管要安装的牢固，各接驳处要连接好，不得有漏气现象。

烟管排气口应通畅，无堵塞现象。

4、供暖与卫浴系统的安装：4.1供暖和卫生热水出入水口必须安装阀门，以方便调试和维修。

4.2供暖管线最低点应安装排污阀。

4.3循环系统管径不得小于G3/4"，以免加大循环阻力。

壁挂炉安装的要求

附件：之阳早格格创做
壁挂炉拆置央供
1、壁挂炉拆置正在厨房，（焚气灶、气表、壁挂炉正在共一空间）.
2、进排气烟管必须火仄通出室中（取大气相通），少度没有得超出3米；烟管中端必须矮于室内1-3度，距离焚气管线40cm以上；加一个直头减半米烟管，最多加一个直头.
3、壁挂炉距离焚气表正在30cm以上，距离焚气铁管没有矮于30公分，壁挂炉战焚气阀门火仄距离正在1.5米内.
4、拆置下度宜统制正在统制里板1.3米至1.6米下安排；上圆30cn，安排15cm以上的维建空间
5、拆置时必须要取用户家主事的人良佳相通拆置位子，服务做风要佳，切记没有成取客户爆收争执
6、拆置壁挂炉的墙里必须坚韧稳当，并切合防火央供，插座必须有了良佳的接天线，上圆没有成有易脱降的电线或者易焚物.
7.壁挂炉烟囱分为内中二层，内层排兴气，会爆收下温，中层进气氛以补充氧气，中层的热气氛换战内层排出的下温兴气产死对于流爆收热凝火，烟囱曲着进取出会制成热凝火倒流加进风机战热接换器，制成风机战热接换器易益坏，宽禁烟囱曲着往上出，免得遗留仄安隐患（兴气没有克没有及实足排尽大概制成一氧化碳中毒）.。

壁挂炉安装规范及安装步骤及漏气检测

壁挂炉安装规范及安装步骤壁挂炉安装注意事项：1.锅炉安装必须是实体墙面，能承受壁挂炉重量。

2.安装时，炉子周围要预留最小维修空间，两侧至少20cm空间。

上部空间要能装下烟囱的位置（建议15-20cm），下方要能接水管和燃气管。

3.壁挂炉的烟囱必须伸到室外15cm左右，以便废气的排出和新鲜空气的进入。

4.燃气连接时间要注意燃气的种类，必须一致。

不一致要更改喷嘴类型。

5.电器连接时间注意零火地线的连接。

禁止使用燃气管或水管作为接地线。

6.如果当地水质硬度值比较高，建议加装软化系统，以保护壁挂炉。

壁挂炉安装位置：1.壁挂炉的安装尽量靠近燃气表位置（但至少离燃气表30cm距离），以减少燃气输送过程中的压力损失。

2.壁挂炉尽量安装在厨房或阳台（如在阳台注意壁挂炉的防冻），位置以便于烟道的安装。

烟囱的长度以说明书标准，尽量不要过长（过长烟道阻力过大），采用同轴烟道一般不超过3米，每增加一个90°弯头相当于一米阻力。

3.壁挂里安装位置不能有易燃易爆及产生腐蚀气体的物品。

4.壁挂炉上方不能有明电线，下方不能有烤炉，煤气灶等物品。

5.壁挂炉安装时稍微有点倾斜角度，不要紧贴墙面，防止工作时间产生共振。

壁挂炉安装步骤：1.开箱跟客户核对货品信息，确认燃气种类是否跟壁挂炉一致。

2.打烟道孔（如预留有不用打），如有安装模板按照模板要求确定炉子挂件位置，如果是外墙且保温层较厚，要使用更长更大的膨胀栓。

3.对于冷凝机要求烟囱上倾斜3°左右，便于冷凝水的回收。

4.炉子挂好后，要对暖气系统进行冲洗，尤其是以前铸铁的暖气系统。

防止系统过脏堵塞壁挂炉换热器。

5.连接壁挂炉下方五根管道，注意燃气管道不要接错，垫片一定要放平整。

燃气管道要求用6分平垫，不能用生料带或丝麻缠绕。

7.电源连接要求三项插头连接，注意L,N,E的线头不要接错。

如有外置温控器，按照说明书要求接到电路板对应位置。

8.注水并捡漏：打开自来水阀门，拧开壁挂炉补水阀，建炉子的烟囱注意，对于普通壁挂炉要求烟囱下倾斜3°左右，防止雨水倒灌壁挂议同时打开生活用水龙头，便于系统空气更好的排空。

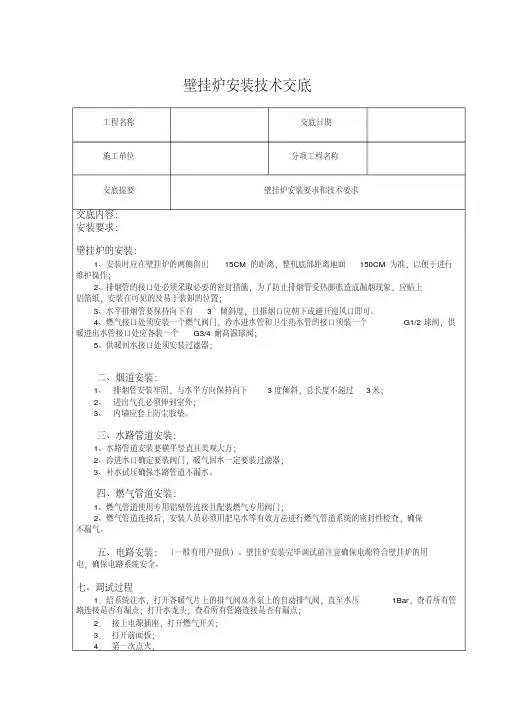

壁挂炉安装的要求

附件：
壁挂炉安装要求
1、壁挂炉安装在厨房，（燃气灶、气表、壁挂炉在同一空间）。

2、进排气烟管必须水平通出室外（与大气相通），长度不得超出3米；烟管外端必须低于室内1-3度，距离燃气管线40cm以上；加一个弯头减半米烟管，最多加一个弯头。

3、壁挂炉距离燃气表在30cm以上，距离燃气铁管不低于30公分，壁挂炉和燃气阀门水平距离在1.5米内。

4、安装高度宜控制在控制面板1.3米至1.6米高左右；上方30cn，左右15cm以上的维修空间
5、安装时必须要与用户家主事的人良好沟通安装位置，服务态度要好，切记不可与客户发生争执
6、安装壁挂炉的墙面必须牢固可靠，并符合防火要求，插座必须有了良好的接地线，上方不可有易脱落的电线或易燃物。

7.壁挂炉烟囱分为内外两层，内层排废气，会产生高温，外层进空气以补充氧气，外层的冷空气换和内层排出的高温废气形成对流产生冷凝水，烟囱直着向上出会造成冷凝水倒流进入风机和热交换器，造成风机和热交换器易损坏，严禁烟囱直着往上出，以免遗留安全隐患（废气不能完全排尽可能造成一氧化碳中毒）。
