螺栓长度计算____有用
扭剪型高强螺栓长度计算

扭剪型高强螺栓长度计算扭剪型高强螺栓是一种常用的机械连接元件,广泛应用于建筑、桥梁、机械设备等领域。
在设计和使用过程中,螺栓的长度是一个重要的参数,它直接影响着螺栓的连接性能和安全性。
本文将针对扭剪型高强螺栓的长度计算进行探讨。
我们需要了解扭剪型高强螺栓的结构。
扭剪型高强螺栓通常由螺杆、螺母和垫圈组成。
螺杆是螺栓的主体部分,螺母用于固定连接物体,垫圈则起到分散载荷和保护连接物体的作用。
在计算螺栓长度时,需要考虑这三个部分的长度。
螺杆的长度取决于连接物体的厚度和需要穿过的螺母和垫圈的总厚度。
一般来说,螺杆的长度应该大于等于连接物体的厚度加上螺母和垫圈的总厚度。
这样可以确保螺栓能够完全穿过连接物体并且螺母和垫圈能够正常安装。
螺母的长度是根据连接物体的厚度和螺母的尺寸来确定的。
螺母的长度应该大于等于连接物体的厚度,并且要考虑到螺母的几何形状和安装要求。
一般来说,螺母的长度应该略大于连接物体的厚度,以确保螺栓的连接性能。
垫圈的长度是根据螺栓和连接物体之间的间隙来确定的。
垫圈的长度应该略大于连接物体的厚度,以确保螺栓的连接性能和安全性。
同时,垫圈的直径也要与螺栓的直径相匹配,以确保螺栓能够正常安装。
扭剪型高强螺栓的长度计算需要考虑螺杆、螺母和垫圈的长度。
螺杆的长度应大于等于连接物体的厚度加上螺母和垫圈的总厚度;螺母的长度应大于等于连接物体的厚度,并根据螺母的尺寸和安装要求进行调整;垫圈的长度应略大于连接物体的厚度,并与螺栓的直径相匹配。
在实际应用中,为了确保螺栓的连接性能和安全性,我们通常会选择合适的螺栓长度,并根据具体情况进行调整。
这需要根据连接物体的厚度、螺母的尺寸和安装要求来确定。
在进行螺栓长度计算时,还应考虑到螺栓的强度和使用环境等因素,以确保连接的牢固和可靠。
扭剪型高强螺栓的长度计算是设计和使用过程中的一个重要环节。
通过合理计算和选择螺栓的长度,可以确保连接的牢固和可靠,提高工程的安全性和可靠性。

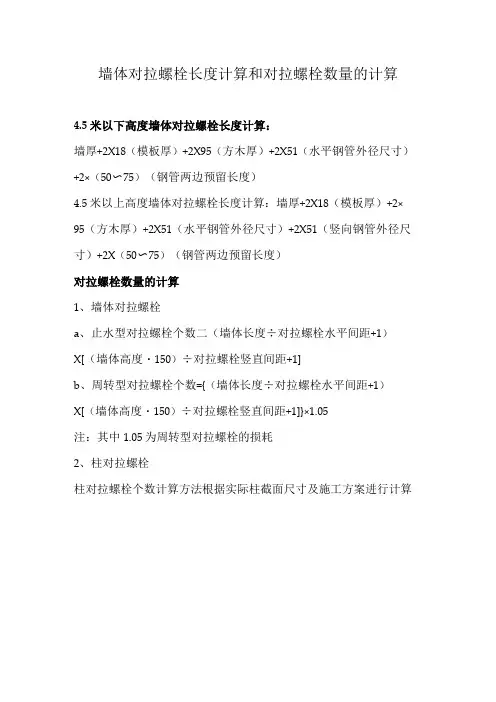

墙体对拉螺栓长度计算和对拉螺栓数量的计算

墙体对拉螺栓长度计算和对拉螺栓数量的计算
4.5米以下高度墙体对拉螺栓长度计算:
墙厚+2X18(模板厚)+2X95(方木厚)+2X51(水平钢管外径尺寸)+2×(50〜75)(钢管两边预留长度)
4.5米以上高度墙体对拉螺栓长度计算:墙厚+2X18(模板厚)+2×95(方木厚)+2X51(水平钢管外径尺寸)+2X51(竖向钢管外径尺寸)+2X(50〜75)(钢管两边预留长度)
对拉螺栓数量的计算
1、墙体对拉螺栓
a、止水型对拉螺栓个数二(墙体长度÷对拉螺栓水平间距+1)
X[(墙体高度・150)÷对拉螺栓竖直间距+1]
b、周转型对拉螺栓个数={(墙体长度÷对拉螺栓水平间距+1)
X[(墙体高度・150)÷对拉螺栓竖直间距+1]}×1.05
注:其中1.05为周转型对拉螺栓的损耗
2、柱对拉螺栓
柱对拉螺栓个数计算方法根据实际柱截面尺寸及施工方案进行计算。
法兰配套螺栓长度公式

法兰配套螺栓长度公式法兰配套螺栓长度公式是计算法兰连接件中螺栓长度的一种数学公式。
在机械工程中,法兰连接是一种常见的连接方式,用于连接两个或多个管道、阀门、容器等设备。
螺栓是法兰连接中的重要组成部分,其长度的计算对于连接的安全性和可靠性至关重要。
法兰配套螺栓长度公式是根据螺栓和法兰的尺寸以及连接要求来确定的。
一般来说,公式的计算包括以下几个步骤:1. 确定法兰的尺寸:法兰有不同的标准尺寸,包括直径、螺距、孔径等。
根据工程需求和设计要求,确定所需的法兰尺寸。
2. 确定螺栓的尺寸:螺栓也有不同的标准尺寸,包括直径、螺距、长度等。
根据法兰尺寸和连接要求,确定所需的螺栓尺寸。
3. 确定法兰配套螺栓的数量:根据法兰连接的要求,确定所需的螺栓数量。
一般情况下,螺栓数量应足够保证连接的安全性,同时避免过多的螺栓造成浪费。
4. 计算螺栓的长度:根据法兰和螺栓的尺寸以及连接要求,使用法兰配套螺栓长度公式计算出所需的螺栓长度。
这个公式通常由工程师或专业人士根据经验和实践总结得出,具体公式的表达可能会因不同的工程和应用而有所不同。
需要注意的是,法兰配套螺栓长度公式的计算结果只是一个近似值,实际应用中可能还会考虑其他因素,例如连接的紧固力、材料的选择等。
因此,在设计和使用过程中,还需要根据实际情况进行验证和调整,以确保连接的安全可靠。
法兰配套螺栓长度公式是一种计算法兰连接中螺栓长度的数学公式,通过确定法兰和螺栓的尺寸以及连接要求,可以计算出所需的螺栓长度。
在实际应用中,还需要考虑其他因素,以确保连接的安全性和可靠性。
这个公式对于机械工程师和设计人员来说非常重要,可以帮助他们进行连接件的设计和选择,以满足工程需求和设计要求。
螺栓拧紧力矩计算

螺栓拧紧力矩计算螺栓拧紧力矩是指在将螺栓拧紧到一定预紧力矩时所需要施加的力矩。
它是机械连接中常用的一种紧固方法,用于保证螺栓连接的紧固程度,以确保连接的牢固和安全。
本文将介绍螺栓拧紧力矩的计算方法及其在工程中的应用。
一、螺栓拧紧力矩的计算方法1.螺栓直径:螺栓直径越大,所需的拧紧力矩也越大。
2.摩擦系数:螺栓和螺母之间的摩擦力越大,所需的拧紧力矩也越大。
3.螺栓长度:螺栓长度越长,所需的拧紧力矩也越大。
4.螺纹参数:螺纹参数对螺栓拧紧力矩的大小有直接的影响。
常用的参数包括螺距、螺纹高度等。
根据以上因素,螺栓拧紧力矩的计算方法可以采用以下公式:M=K*F*D其中,M表示拧紧力矩,K表示摩擦系数,F表示预紧力,D表示螺栓直径。
在实际工程中,预紧力的大小通常是事先给定的。
预紧力是在拧紧螺栓之前施加在螺栓上的力,它是由设计要求或经验确定的。
一般情况下,预紧力要根据两侧连接材料的材料性能来确定,以确保连接的可靠性。
摩擦系数是指螺纹材料间的摩擦系数,是一个与材料性质有关的参数。
不同材料对应的摩擦系数不同,一般可通过实验或查阅相关资料得到。
螺栓直径可以从螺纹标准中查得,例如ISO、GB等各国的螺纹标准。
二、螺栓拧紧力矩的应用1.装配工程:在机械装配中,螺栓拧紧力矩用于连接不同零件,确保装配的稳固和可靠。
2.结构工程:在建筑或桥梁等结构工程中,螺栓拧紧力矩用于连接梁柱等构件,以承受外部荷载和地震等不良影响。
3.汽车工程:在汽车制造中,螺栓拧紧力矩用于连接发动机、底盘等部件,以确保汽车的稳定性和安全性。
4.航空航天工程:在航空航天领域,螺栓拧紧力矩用于连接飞机、火箭等庞大复杂的装置,以确保其正常运行和安全性。
总之,螺栓拧紧力矩的计算方法和应用是工程中重要的一部分。
通过掌握螺栓拧紧力矩的计算方法,可以帮助工程技术人员选择适当的螺栓及其拧紧力矩,以确保连接的牢固和安全。
正确应用螺栓拧紧力矩,可以提高工程质量、延长设备使用寿命,降低事故风险,对于工程项目的成功实施具有重要意义。
高强螺栓锚固长度计算

高强螺栓锚固长度计算摘要:1.高强螺栓锚固长度的定义和重要性2.高强螺栓锚固长度的计算方法3.影响高强螺栓锚固长度的因素4.高强螺栓锚固长度的注意事项5.结论正文:一、高强螺栓锚固长度的定义和重要性高强度螺栓锚固长度是指螺栓从构件表面到预埋件中心的距离,它是螺栓连接的主要设计参数之一。
高强度螺栓锚固长度的选择关系到构件的稳定性、承载力和使用寿命,因此在设计过程中具有重要意义。
二、高强螺栓锚固长度的计算方法高强度螺栓锚固长度的计算方法通常分为两种:一种是根据构件的材料、截面尺寸和螺栓的性能参数等因素,通过公式计算得出;另一种是根据设计规范和标准图集进行查表或插值计算。
1.公式计算法根据构件的材料、截面尺寸和螺栓的性能参数等因素,可以利用以下公式计算高强度螺栓锚固长度:L = (K × d) /(0.8 × σy)其中,L 为高强度螺栓锚固长度;K 为安全系数,一般取1.5;d 为螺栓直径;σy 为构件材料的屈服强度。
2.查表或插值计算法根据设计规范和标准图集,可以查表或插值计算高强度螺栓锚固长度。
这种方法适用于常见的构件材料和螺栓类型,计算过程较为简便。
三、影响高强螺栓锚固长度的因素高强度螺栓锚固长度受多种因素影响,主要包括以下几点:1.构件材料:不同材料的屈服强度和抗拉强度不同,会影响高强度螺栓锚固长度的计算结果。
2.螺栓类型:不同类型的螺栓,其性能参数如屈服强度、抗拉强度和硬度等不同,也会影响高强度螺栓锚固长度的计算结果。
3.构件截面尺寸:构件截面尺寸的变化会影响构件的抗弯承载力和抗剪承载力,从而影响高强度螺栓锚固长度的计算结果。
4.安全系数:安全系数的取值不同,计算得到的高强度螺栓锚固长度也会有所不同。
四、高强螺栓锚固长度的注意事项在设计和施工过程中,应注意以下几点:1.根据构件的材料、截面尺寸和螺栓的性能参数等因素,合理选择高强度螺栓锚固长度。
2.遵守设计规范和标准图集的规定,确保高强度螺栓锚固长度的计算结果可靠。
m30地脚螺栓长度

m30地脚螺栓长度(实用版)目录1.M30 地脚螺栓简介2.M30 地脚螺栓长度的计算方法3.M30 地脚螺栓长度的实际应用4.M30 地脚螺栓长度的选择建议正文一、M30 地脚螺栓简介M30 地脚螺栓是一种用于固定设备的螺栓,通常用于安装机器、设备和结构框架。
它的名字来源于螺栓的直径,M30 表示螺栓的直径为 30 毫米。
地脚螺栓的主要作用是将设备的重量和力量传递到地面,以确保设备在运行过程中稳定可靠。
二、M30 地脚螺栓长度的计算方法计算 M30 地脚螺栓长度的方法通常取决于设备的安装要求和地面的实际情况。
一般来说,计算方法如下:1.确定设备的安装尺寸,包括设备的重量、尺寸和安装位置。
2.考虑地面的实际情况,包括地面的硬度、平整度和倾斜度。
3.根据设备的安装尺寸和地面的实际情况,确定 M30 地脚螺栓的长度。
一般来说,M30 地脚螺栓的长度应该足够长,以确保设备在运行过程中稳定可靠。
三、M30 地脚螺栓长度的实际应用在实际应用中,M30 地脚螺栓长度的选择通常取决于设备的安装要求和地面的实际情况。
例如,如果设备的安装位置不平整,可能需要选择较长的 M30 地脚螺栓,以确保设备在运行过程中稳定可靠。
四、M30 地脚螺栓长度的选择建议在选择 M30 地脚螺栓长度时,建议考虑以下几点:1.确保 M30 地脚螺栓的长度足够长,以确保设备在运行过程中稳定可靠。
2.考虑地面的实际情况,如地面的硬度、平整度和倾斜度,选择合适的 M30 地脚螺栓长度。
3.考虑设备的安装要求,如设备的重量、尺寸和安装位置,选择合适的 M30 地脚螺栓长度。
螺栓长度计算

板厚+44
板厚+46
螺栓总长,平垫+弹垫+双螺母+伸出量
板厚+18
24.6
29.2
37.1
42.5
48
50.8
螺栓长度系列20,25,30,35,40,45,50,(55),60,(65),70,80,90,100,110,120,130,140,150,160,180,200,220,240
螺栓长度L(附弹垫)mm 双螺帽 双螺帽(附弹垫) A*2+B+C+D*0.3+X 14.6 17.8 21 17.74 21.48 25.68 21.74 26.08 31.28 26.97 32.94 39.14 30.3 37 44.2 34.9 42.6 50.8 37.3 45.2 54.2 41 50 60 45.8 55 66 49.5 59.8 71.8 58.4 69.8 84.8
GB/T97.1 平垫圈A和B级 配
与A和B级螺母
φ 12
φ 16
φ 20
φ 24
φ 28
φ 30
GB/T95 平垫圈C级
与C级螺母配
厚度1.6
1.6
2
2.5
2.5
3
3
GB/T93 弹垫圈
厚度1.6
2.1
2.6
3.1
3.6
4.1
4.5
螺栓端部伸出量
3
3
3
4Hale Waihona Puke 555平垫、弹垫、螺母、伸出量总长
12.3
14.6
17.1
21.8
25
28
29.4
平垫、双螺母、伸出量总长
Plant 3D螺栓长度计算

Plant 3D螺栓长度计算当使用法兰连接时,法兰和螺栓元件的法兰厚度值用于计算螺栓长度:1.如果法兰和螺栓的法兰厚度值相同,或者其中一个没有设置。
●非对夹式法兰连接,直接使用螺栓定义长度:●对夹式法兰连接:螺栓计算长度=螺栓定义长度+管件长度(图形长度)+垫片厚度(图形厚度)2.如果法兰和螺栓的法兰厚度值不同。
●非对夹式法兰连接,螺栓计算长度=螺栓定义长度+法兰的法兰厚度*2-螺栓的法兰厚度*2。
●对夹式法兰连接,螺栓计算长度=螺栓定义长度+管件长度(图形长度)+垫片厚度(图形厚度)+法兰的法兰厚度-螺栓的法兰厚度3.不管上面哪种情况,最后都会对螺栓长度进行圆整。
如果没有找到对应的映射标准,螺栓长度将在螺栓计算长度的基础上按10mm圆整。
注意:如果元件库的螺栓映射长度不能同步到等级库中,需要手动修改等级库的StandardBoltLength表。
✧也就是说,螺栓长度不是通过法兰厚度+垫片厚度计算得出的,所以必须手动输入螺栓定义长度值,并且输入值至少要大于或等于(2个法兰厚度+1个垫片厚度+延伸长度L),否则最后计算结果不合理,出现螺栓计算长度小于图面测量值的情况。
因此,在实际建库过程中,要输入螺栓定义长度、法兰元件的法兰厚度,螺栓的法兰厚度设为空!测试过程●使用SQLite编辑器修改AutoCAD Plant 3D 2015 Content下的等级库文件,然后复制到项目文件夹下的Spec中,再使用等级库查看器调用元件。
这样不会提示只读而无法保存。
注意:SQLite编辑器修改螺栓长度、法兰厚度等要刷新才有效。
●可设置映射长度增量为1,这样得到真实长度,而不是圆整后的长度,方便测试。
●元件库中法兰、螺栓、垫片、对夹式阀门的定义(1)非对夹式法兰连接,法兰和螺栓的法兰厚度值相同,或者其中一个或都没有设置:直接使用螺栓定义长度(2)非对夹式法兰连接,法兰和螺栓的法兰厚度值不同:螺栓定义长度+法兰的法兰厚度*2-螺栓的法兰厚度*2=螺栓计算长度87.0 + 20.0 + 20.0 – 18.0 – 18.0 = 91.0螺栓定义长度+法兰的法兰厚度*2-螺栓的法兰厚度*2=螺栓计算长度87.0 + 18.0 + 18.0 – 20.0 – 20.0 = 83.0(3)对夹式法兰连接,法兰和螺栓的法兰厚度值相同,或者其中一个或都没有设置:螺栓定义长度+管件长度+垫片厚度=螺栓计算长度87+60+2=149(4)对夹式法兰连接,法兰和螺栓的法兰厚度值不同:螺栓定义长度+管件长度+垫片厚度+法兰的法兰厚度-螺栓的法兰厚度=螺栓计算长度87+60+2+20-18=151螺栓定义长度+管件长度+垫片厚度+法兰的法兰厚度-螺栓的法兰厚度=螺栓计算长度87+60+2+18-20=147。
常用螺栓使用长度计算

12228mm 16
35mm 55.2选择M12 ×35螺栓选择M22 ×6024mm 33夹紧厚度:选择型号:
("12"、"16"或"20")螺杆计算长度:要求丝口≥:
螺杆计算长度:要求丝口≥:说明:M12×35普通螺栓在书中没有这种规格,但工程中常常用到,所以此处有这种
注意:以下各公式黑色部分为公式,不可修改,不要填入数值,否则会造成错误,无
夹紧厚度:二、常用大六角高强螺栓(10.9S 选择型号:一、常用六角头普通螺栓
可计算的螺
栓型号有:M12、M16、
M20,填入无
效数字公式
将不计算。
欢迎使用!
20mm
40mm mm
69.9mm 螺栓
选择M20 ×70螺栓mm 21mm 有这种规格。
螺杆计算长度:要求丝口≥:误,无法真确使用三、常用扭剪型高强螺栓(10.9S)选择型号:("16"、"20"、"22"、"24")夹紧厚度:("16"、"20"、"22"、"24")10.9S)
可计算的螺栓型号有: M16、M20、M22、M24。
填入无效数时公式将不计算。
欢迎使用! 可计算的螺栓型号有: M16、M20、M22、M24。
填入无效数时公式将不计算。
欢迎使用!。
螺栓计算标准

螺栓计算标准
螺栓的计算标准包括以下方面:
1.螺栓的直径:根据需要承受的拉力或压力,通过公式计算出螺栓的直径。
2.螺栓的长度:根据连接件之间的间隙,通过公式计算出螺栓的长度。
3.螺栓的数量:根据需要承受的拉力或压力,以及连接件之间的间隙,通过公式计算出螺栓的数量。
4.螺栓的预紧力:根据需要承受的拉力或压力,通过公式计算出螺栓的预紧力。
需要注意的是,不同的螺栓类型和材料,其计算公式和标准也会有所不同。
在实际应用中,需要根据具体情况选择合适的计算方法和标准。
地脚螺栓长度及重量的计算方式

地脚螺栓长度和重量的计算方式地脚螺栓分为多种型式,有国标GB799、7字(直钩)、J型(弯钩)、单锚板、加劲锚板等地脚螺栓形式。
一、重量的通用计算公式:圆钢的重量计算方式= (圆钢的直径)2×0.00617×用料长度例:Ф25的圆钢(地脚螺栓用的钢材都为圆钢),用料长度为1000mm(1米):重量=252×0.00617×1 = 3.856kg/件二、长度的计算方式:1. GB799地脚螺栓国标地脚螺栓的标注方式为M x L,而这里的L不是整个螺栓的实际用料的总长。
从上图中看出,实际的长度应该为螺栓全部展开后的长度,即L+X。
对于X的定义,一般是有规定的。
我公司一般采用的数据如下:螺纹规格M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 X 37 37 53 72 72 110 110 165 217 217 225 那么,总长就应该是L加上以上X数据。
重量也就可以计算了。
2. 7字/L型/直钩式地脚螺栓外包用料长度= h + b中线用料长度= h + b内包用料长度= h + b + 0.5d(注:d 为螺栓直径)3. J型/弯钩式地脚螺栓J型地脚螺栓栓料长= h + 3.1416R4. 单头锚栓/单锚板地脚螺栓:螺杆的长度即为用料长度。
5. 加劲锚板式地脚螺栓:螺杆的长度即为用料长度。
三、其它事项:由于地脚螺栓分为A型、B型或称为粗杆、细杆。
不同的杆径会影响地脚螺栓的重量。
在计算地脚螺栓重量时要注意杆径的选择。
A、B型用料直径如下:直M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 径A5.5 7.5 9.5 11.5 13.5 15.5 17.5 19.5 21.1 23.1 26.1 29.5 32.1 34.95 38 40.95 42-45 48-50 型B5 7.2 8.8 10.63 12.5 14.5 16.5 18.2 20.2 21.85 24.85 27.5 30.2 33.16 36.2 38.86 41.85 44.75 型。
钢结构大六角高强螺栓长度计算

表1 高强度螺栓附加长度△L(mm)
螺栓公称直径
高强度螺母公称厚度
高强度垫圈公称厚度
螺纹的螺距
大六角头高强度螺栓附加长度
M12
12.0
3.0
1.75
23.0
M16
16.0
4.0
2.0
30.0
M20
20.0
4.0
2.5
35.5
M22
22.0
5.0
2.5
39.5
M24
24.0
5.0
3.0
43.0
M27
27.0
5.0
3.0
46.0
M30
30.0
5.0
3.5
50.5
根据公式(1-1)计算所得值,当L≤100mm时,可按螺栓长度以5mm为一个规格的规定,将其个位数按2舍3入、7舍8入的原则,计算出使用长度;当L>100mm时,可按螺栓长度以10mm为一个规格的规定,将其个位数按4舍5入的原则,计算出使用长度。
钢结构大六角高强螺栓长度计算
高强度螺栓的长度L应符合设计要求或按下式计算确定:
L=L′+△L (1-1)
式中 L′───连接板层总厚度(mm);
△L ───附加长度(mm),
△L=m+2s+3p (1-2)
其中 m───高强度螺母公称厚度(mm);
s───高强度垫圈公称厚度(mm);
i───当L≤100mm时,i=2;当L>100mm时,i=3;
半螺纹螺栓螺纹长度

半螺纹螺栓螺纹长度
(原创版)
目录
1.半螺纹螺栓的定义和特点
2.半螺纹螺栓的螺纹长度计算方法
3.半螺纹螺栓在实际应用中的优势
正文
一、半螺纹螺栓的定义和特点
半螺纹螺栓,顾名思义,是指螺栓头部呈半圆形的螺纹连接件。
它具有结构简单、安装方便、拆卸容易等优点,被广泛应用于各种机械设备的连接和固定。
半螺纹螺栓的特点在于其头部螺纹长度较短,这样可以减小螺栓头部的体积,提高其承载能力。
二、半螺纹螺栓的螺纹长度计算方法
半螺纹螺栓的螺纹长度计算方法与普通螺纹螺栓类似,主要是根据螺栓的直径、螺距和螺纹长度的公式进行计算。
其中,螺距是指螺纹上相邻两点的距离,一般以毫米为单位。
螺纹长度的计算公式为:螺纹长度 = 螺距×圈数。
在实际应用中,还需要考虑螺栓的公差和装配间隙等因素,以确保螺栓连接的可靠性。
三、半螺纹螺栓在实际应用中的优势
半螺纹螺栓在实际应用中具有以下优势:
1.节省材料:由于半螺纹螺栓头部螺纹长度较短,因此可以节省材料,降低成本。
2.提高承载能力:半螺纹螺栓头部的体积较小,可以提高螺栓的承载能力,使得螺栓在承受力矩时更加稳定。
3.安装方便:半螺纹螺栓头部的螺纹长度较短,便于安装和拆卸,提高了工作效率。
4.良好的防松性能:半螺纹螺栓在连接时,可以通过在螺栓尾部涂抹防松胶或者使用弹簧垫圈等方法,提高连接的防松性能,确保设备运行的安全性。
综上所述,半螺纹螺栓凭借其独特的结构和优点,在各种机械设备的连接和固定中发挥着重要作用。
第1页共1页。
地脚螺栓长度及重量的计算方式

地脚螺栓长度和重量的计算方式我公司在销售地脚螺栓的过程中,经常遇到客户询问地脚螺栓的长度和重量的计算方式,为此,我们特地整理一份资料,供客户参考。
地脚螺栓分为多种型式,有国标GB799、7字(直钩)、J型(弯钩)、单锚板、加劲锚板等地脚螺栓形式。
一、重量的通用计算公式:圆钢的重量计算方式= (圆钢的直径)2x0.00617x用料长度例:Ф25的圆钢(地脚螺栓用的钢材都为圆钢),用料长度为1000mm(1米):重量=252x0.00617x1 = 3.856kg/件二、长度的计算方式:1. GB799地脚螺栓国标地脚螺栓的标注方式为M x L,而这里的L不是整个螺栓的实际用料的总长。
从上图中看出,实际的长度应该为螺栓全部展开后的长度,即L+X。
对于X的定义,一般是有规定的。
我公司一般采用的数据如下:那么,总长就应该是L加上以上X数据。
重量也就可以计算了。
2. 7字/L型/直钩式地脚螺栓外包用料长度= h + b中线用料长度= h + b内包用料长度= h + b + 0.5d(注:d 为螺栓直径)3. J型/弯钩式地脚螺栓J型地脚螺栓栓料长= h + 3.1416R4. 单头锚栓/单锚板地脚螺栓:螺杆的长度即为用料长度。
5. 加劲锚板式地脚螺栓:螺杆的长度即为用料长度。
三、其它事项:由于地脚螺栓分为A型、B型或称为粗杆、细杆。
不同的杆径会影响地脚螺栓的重量。
在计算地脚螺栓重量时要注意杆径的选择。
A、B型用料直径如下:版权所有: 上海徐浦标准件有限公司电话:************或4000-888-164(免费)网址:QQ: 8754012591. 问:WORD 里边怎样设置每页不同的页眉?如何使不同的章节显示的页眉不同?答:分节,每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问:请问word 中怎样让每一章用不同的页眉?怎么我现在只能用一个页眉,一改就全部改了?答:在插入分隔符里,选插入分节符,可以选连续的那个,然后下一页改页眉前,按一下“同前”钮,再做的改动就不影响前面的了。
螺栓长度的计算公式

螺栓长度的计算公式螺栓是一种常见的连接元件,广泛应用于机械制造、建筑工程等领域。
在设计和使用螺栓时,准确计算螺栓长度是非常重要的。
螺栓长度的计算公式如下:螺栓长度 = 螺母高度 + 松动量 + 螺栓穿透深度我们来了解一下螺母高度。
螺母是螺栓连接中的一部分,用于固定螺栓。
螺母的高度通常取决于其规格,例如M12的螺母高度为10mm。
因此,在计算螺栓长度时,我们需要考虑螺母的高度。
松动量也是计算螺栓长度的重要参数。
松动量指的是在正常使用过程中,螺栓由于振动或应力松动的程度。
为了确保连接的可靠性,我们需要在计算螺栓长度时考虑松动量。
螺栓穿透深度也是计算螺栓长度时需要考虑的因素。
螺栓穿透深度指的是螺栓在连接过程中穿过被连接物体的深度。
根据实际情况,我们需要根据螺栓穿透深度来计算螺栓长度。
螺栓长度的计算公式包括螺母高度、松动量和螺栓穿透深度。
在实际应用中,我们可以根据具体情况来确定这些参数的数值。
例如,如果我们要连接两个厚度为10mm的金属板,选择了M12的螺栓和螺母,那么我们可以通过查阅相关规格表得到螺母高度为10mm。
在考虑松动量时,我们可以根据设备的振动频率和应力程度来选择合适的数值。
螺栓穿透深度则需要根据被连接物体的具体情况来确定。
需要注意的是,螺栓长度的计算公式只是一种理论计算方法,实际应用中还需要考虑其他因素。
例如,连接的紧固力是否满足要求、螺栓的材质和强度等。
因此,在设计和使用螺栓时,我们应该综合考虑多种因素,确保连接的安全可靠。
螺栓长度的计算公式是设计和使用螺栓时必须掌握的重要知识之一。
通过合理计算螺栓长度,可以确保连接的牢固性和可靠性,提高设备的使用寿命和安全性。
同时,我们还需要综合考虑其他因素,以确保螺栓连接的整体性能。
通过不断学习和实践,我们可以更好地掌握螺栓长度的计算方法,为实际工作提供准确的技术支持。
