利用谷歌地图将经纬度转换为y坐标导入C制图
Google卫星地图准确插入到CAD的方法

Google卫星地图准确插入到CAD的方法(重点是WGS84经纬度坐标转西安80坐标)一、准备工具1.全能电子地图下载器(可百度搜索下载破解版)2.《万能坐标转换》9.8正式版(可百度搜索下载破解版)3.用于坐标转换的已知坐标点3个,用于七参数计算,4.Cass9.0和已经测绘好的DWG文件,用于检查卫星地图转换情况。
二、步骤下载区域卫星地图,并取得坐标数据(WGS84经纬度)本例子以下载卫星地图(有偏移)为例,说明怎么样获得带经纬度坐标的卫星地图1.打开全能电子地图下载器,选择地图类型为谷歌地----混合图2.开始下载地图3.按提示选择是4.选打开,查看下载的地图和坐标数据5.坐标数据文件(.TXT格式文件)打开6.在全能电子地图下载器中选择坐标转换---火星转地球,填入上面记录的两个经纬度坐标,执行坐标转换,并记录,用于后面WGS84坐标转西安80坐标。
7.火星坐标转地球坐标8.这样就得到一张卫星地图,和图左下角和右上角的WGS84的经纬度坐标,下面接着可以对该坐标转换到西安80坐标系了。
9.利用《万能坐标转换》计算七参数并将经纬度坐标转换为西安80坐标10.WGS84经纬度坐标--WGS84公里网坐标,三个已知控制点坐标见图11.利用RTK获取控制点的WGS84经纬度坐标,利用《万能坐标转换》将WGS84经纬度坐标无参数转换成WGS84公里网坐标12.计算该地区七参数13.利用七参数转换下载的卫星地图的左下角和右上角坐标的西安80坐标14.插入地图到CASS9.0,将下载的地图复制到dwg同一个文件夹下,用Cass9.0打开需插入卫星地图的DWG文件,按照转换后的两个坐标绘制一个矩形,见图所示插入卫星图,效果见图,误差在2米左右,可以通过现场特征地物,再进行精确平移。
如何将坐标导入谷哥地图

如何将坐标导入谷哥地图
1、弄清当地的坐标系,然后通过坐标转换软件将当地坐标系转换成WGS-84坐标系(1984
年世界大地坐标系),并转换成CSV文件(用EXCEL打开文本文件,分隔符号---TAB 键,逗号----下一步到完),用GPSBabel将CSV文件(文件名不能包含中文)转换成KML (谷歌支持格式),然后直接打开KML格式文件即可看到展在谷哥中的坐标。
CSV文件中第一列为伟度,第二列为经度,第三列为点号
备注:7参数的计算
1、采集三个以上控制点的WGS84坐标
2、已知这些点的XYZ坐标
3、一一对应转换参数即可
注意:点数越多转换精度越高。

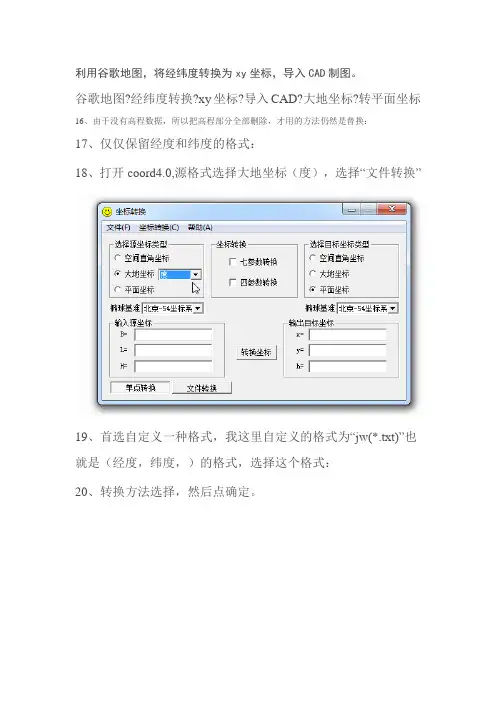

利用谷歌地图将经纬度转换为xy坐标导入CAD制图

17、仅仅保留经度和纬度的格式:
18、打开coord4.0,源格式选择大地坐标(度),选择“文件转换”
19、首选自定义一种格式,我这里自定义的格式为“jw(*.txt)”也就是(经度,纬度,)的格式,选择这个格式:
20、转换方法选择,然后点确定。
利用谷歌地图-将经纬度转换为xy坐标-导入CAD制图
———————————————————————————————— 作者:
———————————————————————————————— 日期:
利用谷歌地图,将经纬度转换为xy坐标,导入CAD制图。
谷歌地图经纬度转换xy坐标导入CAD大地坐标转平面坐标
ﻫ
27、用excel打开“shuiku2.csv”
28、先插入2列,第一列填充序号,代表点号,第二列空白,
29、后面加一列,代表高程,全部填充“0”,加这一列是由于南方CASS数据格式的需要。ﻫ
30、将表格另存为“文本文件(制表符分割)”ﻫ
31、打开新得到的shuiku2.txt,发现很多空格,我们利用这些空格,制作成南方CASS格式的数据文件。
21、选择源文件“shuiku.txt”
22、点确定。
ﻫ
23、点转换图标,可以看到已经转换成了“shuiku1.txt”。这里注明下,我是把大地坐标转换成北京54坐标。ﻫ
24、打开转换后的shuiku1.txt,可以看到已经转换成功。
ﻫ25、为了怕编辑出错,源自复制一个副本备份。26、把副本改名成csv格式进行编辑:
32、通用是把空格复制,替换为逗号:ﻫ
利用Google_Earth数据制作地形图

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中,平面布置图需要地形基本数据,考虑到投成本控制和设计精度要求,可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理:Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点,用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关,采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤:1.地理坐标和高程数据的提取;2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件:Google Earth ,谷地地理信息系统(GoodyGIS)或谷歌地球高程数据采集工具(GetGECoords)下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程:(1)GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS,由于GoodyGIS专业版需要付费,先暂用试用版。
启动软件后界面如下:1.点击菜单栏的定位搜索,输入需要定位的经纬度坐标,点击前往,再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据,只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形,下拉菜单选择矩形,根据提示点击右键在两个对角点,绘制成一个矩形,矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取,下面选择对象单个对象(点线面)左键单击绘制的矩形,可看到左边工具栏对象名称、对象类型、可否提取,对象数目有了相应变化。
4.点击左边工具栏高程数据提取,试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后,只保留经度、纬度和高程3列数据,然后保存为.txt的文本文档。
利用谷歌地图,将经纬度转换为xy坐标,导入CAD制图

利用谷歌地图,将经纬度转换为xy坐标,导入CAD制图。
谷歌地图?经纬度转换?xy坐标?导入CAD?大地坐标?转平面坐标
16、由于没有高程数据,所以把高程部分全部删除,才用的方法仍然是替换:
17、仅仅保留经度和纬度的格式:
18、打开coord4.0,源格式选择大地坐标(度),选择“文件转换”
19、首选自定义一种格式,我这里自定义的格式为“jw(*.txt)”也就是(经度,纬度,)的格式,选择这个格式:
20、转换方法选择,然后点确定。
21、选择源文件“shuiku.txt”
22、点确定。
23、点转换图标,可以看到已经转换成了“shuiku1.txt”。
这里注明下,我是把大地坐标转换成北京54坐标。
24、打开转换后的shuiku1.txt,可以看到已经转换成功。
25、为了怕编辑出错,先复制一个副本备份。
26、把副本改名成csv格式进行编辑:
27、用excel打开“shuiku2.csv”
28、先插入2列,第一列填充序号,代表点号,第二列空白,
29、后面加一列,代表高程,全部填充“0”,加这一列是由于南方CASS数据格式的需要。
30、将表格另存为“文本文件(制表符分割)”
31、打开新得到的shuiku2.txt,发现很多空格,我们利用这些空格,制作成南方CASS格式的数据文件。
32、通用是把空格复制,替换为逗号:。

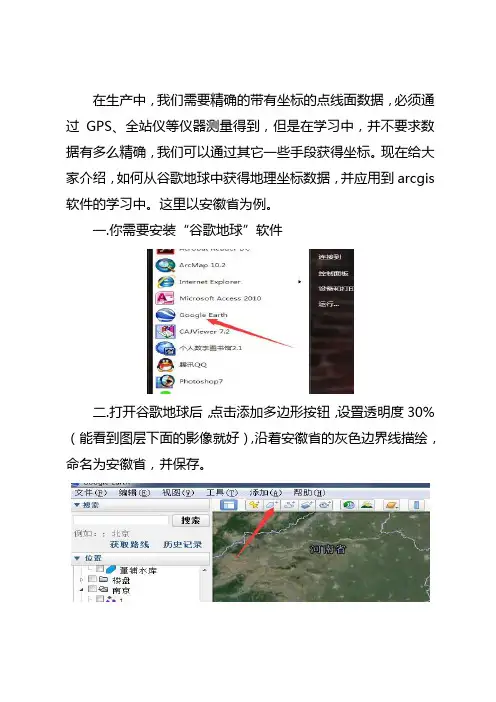

从谷歌地球中获取地理坐标制作arcmap地图

在生产中,我们需要精确的带有坐标的点线面数据,必须通过GPS、全站仪等仪器测量得到,但是在学习中,并不要求数据有多么精确,我们可以通过其它一些手段获得坐标。
现在给大家介绍,如何从谷歌地球中获得地理坐标数据,并应用到arcgis 软件的学习中。
这里以安徽省为例。
一.你需要安装“谷歌地球”软件
二.打开谷歌地球后,点击添加多边形按钮,设置透明度30%(能看到图层下面的影像就好),沿着安徽省的灰色边界线描绘,命名为安徽省,并保存。
三.右击保存好的安徽省多边形,将文件另保存为kml格式
四.打开arcgis工具箱,利用转换工具集中的kml转图层工具,将谷歌地球文件转换为shp文件
五.这样就会得到带有WGS 1984坐标的安徽省矢量数据图
六.右击图层,在数据框属性中选择常规选项卡,在显示的下拉菜单中选择度分秒,点击确定。
你就可以看到该数据的地理
坐标了。
google地球-转CAD坐标实用流程图

Google地球导入CAD坐标实用流程操作图(连镇铁路实例)指导刘冯制作二分部潘茂1、下载google地图软件及CAD导入模块2、安装好google earth后双击图标进入界面,找到淮安地区,静等加载界面3、在google地图里选定一个标记明显的点位并且在现场测出此点的实际坐标记录下来,现场实测超同围墙拐角坐标:(516742.395,3715840.793)(注:每个项目自行参考点,测量坐标!)地图右下角有X°Y′Z″转化成X.Y°的格式,此图对应google earth 经纬度:33.56872778,119.18031114、打开一个需要导入CAD文件将X,Y坐标轴基点变更为之前测过的围墙转角点516742.395,3715840.793(使用UCS命令,点击围墙转角点此时围墙转角点坐标变为0,0)5、点击CAD工具→加载应用程序,找到acad2kml.vlx文件进行加载,下面出现加载成功点击关闭6、输入命令a2k出现如下对话框,将经纬度填入下表左上GE基准点经纬度,调整系数将Y方向设置为1.00013,其他设置如图所示7、参数设置完成后出现如下图,保存好文件名,点击保存,此时鼠标变成,选择需要放在google地图上的点位,进行选择后回车确定,静等出现下表提示8、在保存的文件夹中找到刚才自动保存的文件右键选择记事本模式打开出现如下图所示文件菜单中点击“另存为”将保存左边的编码改成UTF-8的格式,并进行“保存”“替换”9、在桌面找到保存后的新文件右键选择用Google earth打开即可出现所需文件如图所示备注:1、有些人导入过程中出现文字不显示情况,是因为CAD中文字写入的时候采用的是,应该用进行写入文字,如果是已有的多行文字可以用命令进行多行文字的拆分(有时会改变字体格式及大小),建议文字写入的时候直接用单行文字写入(快捷键:DT)2、图像显示不全问题:图像远处看时候没问题,有时放大会显示不出来部分线条,在该线附近点击鼠标右键点击属性,找到海拔高度改为贴近地面即可显示。
如何从Google Earth中提取三维地形数据生成地形图

如何从Google Earth中提取三维地形数据生成地形图在定线中,若无三维地形图数据,如预可研等,可以使用本软件提供的geh.exe和geh1.exe从Google Earth(经测试,最好使用Google Earth4.2.0198.2451版)中提取三维地形数据,生成地形图,进行初步定线。
一、提取高程1、geh.exe该模块通过给定的区域,提取一定范围的三维地形数据,启动软件,界面如下:(1)执行软件后,若Google Earth尚未启动,可以先单击“启动Google Earth”按钮,先启动Google Earth(geh.exe只能在Google Earth启动的情况下运行)并使Google Earth窗口处于最大状态。
(2)将Google Earth中经纬度转换为平面坐标时,采用高斯正形投影,投影中央子午线经度可以输入提取范围的中间值(精确到度)。
(3)提范围通过经纬度定义,定义时范围不宜输入太大,否则提取时间可能很长。
视点高一般在2000m~10000m内较合适。
提取高程密度设置为0.0002~0.0005内较合适,即20m~50m间隔。
(4)提取的经纬度及高程转换为平面坐标及高程后,存为文本文件,以便在AutoCAD内生成地形图。
(5)通过“连续存储图片”按,可以将指定范围连续存为多个bmp文件,该命令可以同时将bmp文件的范围坐标存为*.xy文件,通过*.xy文件,可以在HRCAD下用xyl命令,自动加载和对齐图片。
2、geh1.exe该模块通过给定的路径并沿路径按给定宽度,提取三维地形数据,启动软件,界面如下:操作步骤如下:(1)执行软件后,若Google Earth尚未启动,可以先单击“启动Google Earth”按钮,先启动Google Earth(geh.exe只能在Google Earth启动的情况下运行)并使Google Earth窗口处于最大状态。
(2)在Google Earth添加路径,并命名为A1K,A2K等:如下图:(3)将路径另存为*.KML文件(用此文件读取路径数据,提取高程),如下图:二、生成地形图或DTM和IDN文件1、生成地形图:在AutoCAD在通过HRCAD中sjw0命令生成地形图2、生成DTM和IDN文件:在AutoCAD在通过HRCAD中dtms2命令生成DTM和IDN文件(4)启动Google Earth和geh1.exe后,通过定义的宽度和*.KML文件提取的经纬度及高程,同时转换为平面坐标及高程后,存为文本文件,以便在AutoCAD内生成地形图。
如何提取谷歌地球的高程点为XYZ文本

如何提取谷歌地球的高程点为XYZ文本
在做工程的时候需要用到XYZ的高程点文本,自己手里又没有高程点,怎么办?有朋友可能想起了Googleearth上面的高程数据,但是苦于只能看不能下载,那么今天就教大家一种方法获取到Googleearth上面的高程数据并转换成XYZ文本,操作简单快捷。
工具/原料
水经注万能地图下载器
方法/步骤
1.打开软件后找到自己需要下载的地方,点击“框选下载区域”,将需要下载的地方框选上(图1)
图1
2.双击鼠标左键弹出“新建任务”对话框,选择“专业模式”,选择导出的路径、设置好任务名称和勾选上下载的级别,勾选上“高程地图”,去掉“卫星地图”和“标签(道路,地名信息)”,点击“确认”开始下载(图2)。
图2
3.下载完成勾选上下载的任务,点击“查看下载状态”,再点击“导出高程文件”,在弹出的“导出高程文件”的对话框内“保存类型”处选择“XYZ文件(*.xyz)”,
点击“输出”完成XYZ文件的导出(图3)。
图3
4.以记事本的方式打开导出的文件,可以看到我们需要的高程点已经在里面了
(图4)
5.现在我们已经获取到了高程点的XYZ文件,怎么样,是不是非常的简单?只需
要下载导出即可。
有的软件虽然可以下载高程数据却无法直接导出成xyz文件,还需要自己去做一系列的转换处理,十分的麻烦,而我给你大家推荐的是可以直接导出XYZ文件的软件,无论是使用还是操作起来都十分的简洁方便。
googleearth导入cad制图

[转] 如何把google地图导入CAD制图1、打开谷歌地图,找到要制作的区域,比如这个水库:2、找到标尺图标,因为是制作一个封闭的水库,所以选择“多边形”,如果是制作道路,就选择“路径”:3、用鼠标勾选水库的轮廓,可以看到周长和面积即时反映在标尺窗口。
4、在勾选时如果要修改,可以让鼠标在勾好的点上停留,变成“手”形,就可以左键拖拽修改,也可以在变手型时单击左键增加点,单击右键删除点。
5、勾选完成,形成闭合区间,显示周长和面积。
6、对多边形进行重命名,并根据喜好更改颜色。
7、对保存好的“水库”右键,选择“将位置另存为”8、另存为KML格式9、用记事本打开“水库.kml”,会看到里面有刚刚勾选的点的坐标10、复制这些坐标到word里面进行编辑,因为这些坐标是没有分行排列的,而是用一个一个的空格接一起:11、可以看到所有的坐标有规律的用空格连接,我们需要把他们分行,也就是每个坐标后面是回车12、复制这些空格,选择替换功能,把空格替换成回车13、回车的代表符是“^p”,点击全部替换。
14、这样就得到了分行好的各点坐标,方面我们批量转换成平面坐标。
15、将分行好的坐标复制到新建的一个“shuiku.txt”文本里面。
16、由于没有高程数据,所以把高程部分全部删除,才用的方法仍然是替换:17、仅仅保留经度和纬度的格式:18、打开coord4.0,源格式选择坐标(度),选择“文件转换”19、首选自定义一种格式,我这里自定义的格式为“jw(*.tx t)”也就是(经度,纬度,)的格式,选择这个格式:20、转换方法选择,然后点确定。
21、选择源文件“shuiku.txt”22、点确定。
23、点转换图标,可以看到已经转换成了“shuiku1.txt”。
这里注明下,我是把坐标转换成54坐标。
24、打开转换后的shuiku1.txt,可以看到已经转换成功。
25、为了怕编辑出错,先复制一个副本备份。
26、把副本改名成csv格式进行编辑:27、用excel打开“shuiku2.csv”28、先插入2列,第一列填充序号,代表点号,第二列空白,29、后面加一列,代表高程,全部填充“0”,加这一列是由于南方CASS数据格式的需要。
百度地图经纬度和Google地图经纬度互转

百度地图经纬度和Google地图经纬度互转国内主流坐标系类型主要有以下三种:1、WGS84:一种大地坐标系,也是目前广泛使用的 GPS 全球卫星定位系统使用的坐标系。
2、GCJ02:由中国国家测绘局制订的地理信息系统的坐标系统,是由 WGS84 坐标系经过加密后的坐标系。
3、BD09:百度坐标系,在 GCJ02 坐标系基础上再次加密。
其中BD09LL 表示百度经纬度坐标,BD09MC 表示百度墨卡托米制坐标。
注意:百度地图 SDK 在国内(包括港澳台)使用的是 BD09LL 坐标(定位SDK 默认使用GCJ02 坐标);在海外地区,统一使用WGS84 坐标。
百度地图 SDK 是用什么坐标类型?1、国内(包括港澳台),输入、输出默认使用 BD09LL 坐标。
支持全局声明为GCJ02 坐标类型,全应用支持输入GCJ02 坐标,返回GCJ02 坐标。
2、海外地区,输出为 WGS84 坐标。
为什么需要坐标转换?国内(包括港澳台):默认使用BD09LL 坐标,国外使用WGS84 坐标。
若使用非BD09LL 坐标直接叠加在百度地图上,因坐标值不同,展示位置会有偏移。
因此:1)在国内(包括港澳台)通过其他坐标系(WGS84、GCJ02)调用百度地图服务时需要首先将其他坐标转换为BD09LL,再访问百度地图数据。
2)在国外,POI 使用 WGS84 坐标数值,则无需转换、百度地图国外即使用 WGS84 坐标。
非百度坐标系,如何转换成百度坐标系?1、通用坐标转换方法:手动调用百度地图SDK 坐标转换接口,将输入的 WGS84 或 GCJ02 坐标转换为 BD09LL 坐标。
适用于所有百度地图开发者,是转换为百度 BD09LL 坐标的官方基础算法。
2、自动坐标转换算法:支持全局声明为GCJ02 坐标类型,全应用内自动执行从GCJ02 到BD09LL 的坐标转换,即直接输入GCJ02 坐标,返回 GCJ02 坐标。
谷歌地图采用的是WGS84 地理坐标系(中国范围除外),所以需要对百度地图的坐标进行转换,以下是坐标的转化方式,可以方便和其他平台转化:。
Google Earth 使用的经纬度格式及转换

经纬度格式分为三种:度、度-分、度-份-秒1.)ddd.ddddd °【度. 度格式】的十进制小数部分(5位)2.)ddd°mm.mmm'【度. 分. 分格式】的十进制小数部分(3位)3.) ddd°mm’ss" 【度. 分. 秒格式】Google 使用的是第三种格式度。
分’秒’’度分转换:将度分单位数据转换为度单位数据度=度+分/60例如:经度= 116°20.12’纬度= 39°12.34’经度= 116 + 20.12 / 60 = 116.33533°纬度= 39 + 12.34 / 60 = 39.20567°度分秒转换:将度分秒单位数据转换为度单位数据度= 度+ 分/ 60 + 秒/ 60 / 60例如:经度= 116°20’43”纬度= 39°12’37”经度= 116 + 20 / 60 + 43 / 60 / 60 = 116.34528°纬度= 39 + 12 / 60 + 37 / 60 / 60 = 39.21028°其格式的经纬值先转换度,再采用上面的运算。
1经度= 102°43.4607纬度= 25°01.6158经度= 102+43.46/60= 102.72433°102+0.72433333333333333333333333333333=102.72433333333333333333333333333≈102.72433°纬度= 25+01.61/60= 39.21028°25+0.026833333333333333333333333333333=25.026833333333333333333333333333≈25.02683°102.72433°E,25.02683°N102.724345°E,25.02693°N2经度= 102°43’27”708纬度= 25°1’36”900经度= 102+43/60+27/60/60 = 102.72417°102+0.71666666666666666666666666666667+0.0075=102.72416666666666666666666666667≈102.72417°纬度= 25+1/60+36/60/60 = 25.02667°25+0.016666666666666666666666666666667+0.01=25.026666666666666666666666666666≈25.02667°102.72417°E,25.02667°N102.72439°E,25.02693°N附:经纬度在地球仪上,你可以看到一条条纵横交错的线,这就是经纬线。
经纬度坐标系转CGCS2000坐标系步骤

经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤1、将图层从奥维中导出成shp文件,
2、打开arcgis-arcmap
3、地理处理-arctoolbox-数据管理工具-投影和变换-要素-投影
4、WGS84坐标转换为地理坐标系-world-ITRF2000
5、打开ArcCatalog,找到上一步中已经成ITRF2000坐标系的shp文件,单击右键-属性,将图层坐标重新定义成GCGS2000地理坐标系
6、重新打开arcmap,重新打开已经重新定义坐标系的shp文件,按照地理处理-arctoolbox-数据管理工具-投影和变换-要素-投影
7、关于带号计算方法
如果不用带带号的,采用所在区域中央经度,
均为3度带中央经度线
如果前面加带号,采用6度带或三度带带号,
均为三度带带号
8、计算
上一步将GCGS2000地理坐标系转换为GCGS2000投影坐标系后,打开上一步转换成投影坐标系后的shp文件,单击图层,右键属性,常规里,将十进制单位改成米。
再右键单击shp图层,打开属性表,添加字段,添加x,y坐标字段
这里需要注意一个事项,前面我们在选带号是,有带带号,也有没带带号,如果带带号,
那么计算出来的y(对应经度)是8位,如果不带带号,对应的y(对应经度)是6位;
x(对应纬度)是7位,不变。
利用Google影像和STRM数据制作地形图流程

利用Google影像和SRTM数据制作地形图流程作者:周刚军一、影像获取及转换1.确定截图范围1.1根据提供的范围,在Google Earth中确定要截取范围的坐标数据,并记录成文件。
①在Google Earth菜单\选项中设置[小数/度数]②点工具条中添加地标复制经纬度坐标并保存以文件中,一般只需要记录截范围的左上角和右下角坐标即可。
1.2 KML,KMZ数据KML/KMZ数据可以直接导入到Google Earth中查看,在地图上采集范围左上和右下角坐标,并保存为文件。
1.3 范围数据转换和下载范围分幅对于过于大的截图范围,则应该进行分幅。
①在Google Earth中用添加路径工具画出范围边界,并转存为KML/KMZ 文件。
②用Global Mapper 打开KML/KMZ文件,选择正确的投影系统,并输出为DXF文件。
点工具进行投影参数设置,输入截图范围的中央子午线和其它参数。
关键是要输入正确的中央子午线数据,要分清是什么坐标系统,和投影方式及分带方式.可以从文件导入, 也可以利用已有的PRJ文件先加载,然后再进行修改点菜单\文件\输出矢量格式在输出格式中选DXF格式,在输出的选项中一般不\需要修改,直接输出即可.注意:输出时,DXF选项中的将显示注记为属性必须先中③用CAD打开DXF文件,对成图范围进行分幅处理,一般按10平方公分幅下载地图,较小的范围不需要分幅.分幅完成后,打散距形框,并保存为DXF文件.重复②的程序,导入DXF文件,投影文件相同.重复②的程序: 点菜单\文件\输出矢量格式在输出格式中选KML/KMZ格式,在输出的选项中一般不\需要修改,直接输出即可.④打开KML/KMZ文件,加载到Google Earth中,重复本章中1.1中②的程序,记录每幅范围的左上角和右下角坐标,保存数据准备截图.⑤⑥根据你选择的路径,图像文件会保存在文件夹中,除了TIFF文件以外还有两个同名的后缀为JGW和 PRJ格式的文件,这几个同名文件要放在一起才行。
经纬度坐标系转CGCS2000坐标系步骤

经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤1、将图层从奥维中导出成shp文件,
2、打开arcgis-arcmap
3、地理处理-arctoolbox-数据管理工具-投影和变换-要素-投影
4、WGS84坐标转换为地理坐标系-world-ITRF2000
5、打开ArcCatalog,找到上一步中已经成ITRF2000坐标系的shp文件,单击右键-属性,将图层坐标重新定义成GCGS2000地理坐标系
6、重新打开arcmap,重新打开已经重新定义坐标系的shp文件,按照地理处理-arctoolbox-数据管理工具-投影和变换-要素-投影
7、关于带号计算方法
如果不用带带号的,采用所在区域中央经度,
均为3度带中央经度线如果前面加带号,采用6度带或三度带带号,
均为三度带带号
8、计算
上一步将GCGS2000地理坐标系转换为GCGS2000投影坐标系后,打开上一步转换成投影坐标系后的shp文件,单击图层,右键属性,常规里,将十进制单位改成米。
再右键单击shp图层,打开属性表,添加字段,添加x,y坐标字段
这里需要注意一个事项,前面我们在选带号是,有带带号,也有没带带号,如果带带号,那么计算出来的y(对应经度)是8位,如果不带带号,对应的y(对应经度)是6位;
x(对应纬度)是7位,不变。
(整理)利用谷歌地图,将经纬度转换为xy坐标,导入CAD制图.

利用谷歌地图,将经纬度转换为xy坐标,导入CAD制图
上次那个利用手机与谷歌地图配合制作轨迹的教程,得到不少朋友的喜欢,这次再来讲讲如何将GOOGLE地图制作成CAD地图。
1、打开谷歌地图,找到要制作的区域,比如这个水库:
2、找到标尺图标,因为是制作一个封闭的水库,所以选择“多边形”,如果是制作道路,就选择“路径”:
3、用鼠标勾选水库的轮廓,可以看到周长和面积即时反映在标尺窗口。
4、在勾选时如果要修改,可以让鼠标在勾好的点上停留,变成“手”形,就可以左键拖拽修改,也可以在变手型时单击左键增
加点,单击右键删除点。
5、勾选完成,形成闭合区间,显示周长和面积。
6、对多边形进行重命名,并根据喜好更改颜色。
7、对保存好的“水库”右键,选择“将位置另存为”
8、另存为KML格式
9、用记事本打开“水库.kml”,会看到里面有刚刚勾选的点的大地坐标
10、复制这些大地坐标到word里面进行编辑,因为这些坐标是没有分行排列的,而是用一个一个的空格接一起:
11、可以看到所有的大地坐标有规律的用空格连接,我们需要把他们分行,也就是每个坐标后面是回车
12、复制这些空格,选择替换功能,把空格替换成回车
13、回车的代表符是“^p”,点击全部替换。
14、这样就得到了分行好的各点大地坐标,方面我们批量转换成平面坐标。
15、将分行好的大地坐标复制到新建的一个“shuiku.txt”文本里面。
google earth制作路线图

KML生成软件的使用初步1、学习《WINDOWS程序设计》的时候,感觉这个程序会用于生成轨迹!2、黑线会取了十多个点,手工生成的轨迹,花了大约3小时。
工作强度可想而知了!3、运行WHATCLR.exe。
4、按一下小写字母“a”,C盘的根目录下就生成了startstop.kml,(可能需要刷新一下)。
5、将startstop.kml导入“Google Earth”。
6、可以发现2个点:“start”和“stop”7、再按一下小写字母“a”,按住鼠标左键沿着路径拖动就开始生成轨迹,就会发现数字在跳。
注意:最左边的数字不能超过1000,程序暂时只设置了容纳1000个点。
8、当鼠标拖到“stop”点的时候,“stop”变大,松开鼠标,同时按一下小写字母“a”完成轨迹的生成。
显示一共生成了232个点。
9、在C盘的根目录就会发现2个KML文件:“GPSDA TA.KML”和“GPSDA TA2.KML”10、把“GPSDA TA.KML”导入到“Google Earth”,看是否合乎你的要求,不合要求就重来一遍,直到合乎你的要求为止。
11、效果图(至少比黑线平滑。
^_^)12、解压缩gpsbabel-1.3.6.zip到你的硬盘上合适的位置,运行GPSBabelGUI.exe,界面如下图。
注意:Input/输入的Format/格式选择Google Earthe(Keyhole)Markup Language(kml),File/文件位置选择"C:\GPSDATA.KML",OutPut/输出的Format/格式选择Lowrance USR(*.usr),我用的Lowrance Hunt C,大家请选择自己的GPS所支持的格式!File/文件位置选择C:\r(这个可以选择自己想要存储的地方)。
z GPSconv.exe使用的方式类似,但是支持的格式较少!13、把轨迹文件导入到自己的GPS。
把Google地图导入CAD制图(详细步骤)

如何把Google地图导入CAD制图1、打开谷歌地图,找到要制作的区域,比如这个水库:2、找到标尺图标,因为是制作一个封闭的水库,所以选择“多边形”,如果是制作道路,就选择“路径”:3、用鼠标勾选水库的轮廓,可以看到周长和面积即时反映在标尺窗口。
4、在勾选时如果要修改,可以让鼠标在勾好的点上停留,变成“手”形,就可以左键拖拽修改,也可以在变手型时单击左键增加点,单击右键删除点。
5、勾选完成,形成闭合区间,显示周长和面积。
6、对多边形进行重命名,并根据喜好更改颜色。
7、对保存好的“水库”右键,选择“将位置另存为”8、另存为KML格式9、用记事本打开“水库.kml”,会看到里面有刚刚勾选的点的大地坐标10、复制这些大地坐标到word里面进行编辑,因为这些坐标是没有分行排列的,而是用一个一个的空格接一起:11、可以看到所有的大地坐标有规律的用空格连接,我们需要把他们分行,也就是每个坐标后面是回车12、复制这些空格,选择替换功能,把空格替换成回车13、回车的代表符是“^p”,点击全部替换。
14、这样就得到了分行好的各点大地坐标,方面我们批量转换成平面坐标。
15、将分行好的大地坐标复制到新建的一个“shuiku.txt”文本里面。
16、由于没有高程数据,所以把高程部分全部删除,才用的方法仍然是替换:17、仅仅保留经度和纬度的格式:18、打开coord4.0,源格式选择大地坐标(度),选择“文件转换”19、首选自定义一种格式,我这里自定义的格式为“jw(*.txt)”也就是(经度,纬度,)的格式,选择这个格式:20、转换方法选择,然后点确定。
21、选择源文件“shuiku.txt”22、点确定。
23、点转换图标,可以看到已经转换成了“shuiku1.txt”。
这里注明下,我是把大地坐标转换成北京54坐标。
24、打开转换后的shuiku1.txt,可以看到已经转换成功。
25、为了怕编辑出错,先复制一个副本备份。
经纬度与坐标系转换的公式与工具推荐

经纬度与坐标系转换的公式与工具推荐导语:在如今快速发展的科技时代,地理信息系统(Geographic Information System, GIS)的应用越来越广泛。
在GIS中,经纬度与坐标系之间的转换是非常重要的环节。
本文将介绍经纬度与坐标系之间的转换公式,并推荐一些实用的工具,帮助读者更好地处理地理数据。
一、经纬度与平面坐标系的转换公式1. 经纬度转换为平面坐标系:将经纬度转换为平面坐标系的最常用公式是墨卡托投影(Mercator Projection)。
墨卡托投影将地球表面的经纬度转换为平面坐标系。
其转换公式为: X = lon * RY = ln(tan(π/4 + lat/2)) * R其中,X和Y分别表示平面坐标系中的横坐标和纵坐标,lon和lat分别表示经度和纬度,R表示地球的半径。
2. 平面坐标系转换为经纬度:平面坐标系转换为经纬度需要使用反算公式。
其中,UTM投影是最常用的平面坐标系之一。
UTM投影将地球划分为60个分带,每个分带的投影方式都有所不同。
以UTM投影为例,其反算公式为:X = K0 * (B + V1*sin(2B) + V2*sin(4B) + V3*sin(6B))Y = K0 * (M + N*tan(B)*(V11 + V12*cos(2B) + V13*cos(4B) + V14*cos(6B)))其中,X和Y分别表示平面坐标系中的横坐标和纵坐标,B表示纬度,K0为比例因子。
二、实用的转换工具推荐1. GPS坐标转换网站:GPS坐标转换网站是一种方便实用的在线工具,可以将经纬度转换为各种平面坐标系,如UTM、Mercator等,同时还支持平面坐标系转换为经纬度。
用户只需输入对应的经纬度或平面坐标系值,即可获得转换结果。
常用的GPS坐标转换网站有“GPS坐标转换”、“百度地图坐标拾取器”等。
2. GIS软件:GIS软件是一种功能强大的地理信息处理工具,可以进行经纬度与坐标系的转换,同时还能进行空间分析、地图制图等操作。
