表压强绝对压强大气压强
什么是绝对压力、表压力和真空度
绝对压力是相对于真空来说的，表压是实际压力减去大气压后显示的压力，真空是一特定空间内部部分物质被排出，使其压力小于一个标准大气压，如果有真空压力表，则压力表显示为-1---0bar，-1bar为绝对真空。
简单的说，绝对压力=表压+一个标准大气压（约1bar），工业应用来说，测量的压力大部分为表压，很少会用到绝对压力。
绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量流体压力用的压力表的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为大气压，符号为B；直接作用于容器或物体表面的压力，称为绝对压力，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫表绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫“表压力”(又叫相对压力)，“表压力”以大气压力为起点，符号为Pg。
三者之间的关系是：PABS(绝对压力) = B（大气压0.1Mpa） + Pg（表压力）(ABS为下标)压力的法定单位是帕(Pa)，大一些单位是兆帕(MPa)=106Pa1标准大气压 = 0.1013MPa在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1kgf/cm2=0.098MPa表压(相对压力)单位:MPa(G)绝对压力单位：MPa(A)绝对压力量测使用的压力仪表叫做绝压表,在大气中,不加任何压力时,仪表指示仪表所在地的大气压(此为变量,根据仪表所在地的海拔决定指示的数值,当压力值为绝对真空时仪表的读数为零.绝对压力不存在负值.派尔耐生产的P-Z 数字绝压表能够量测1010mbar~1mbar的绝压派尔耐生产的 P-HV-55高真空计能够量测1*103mbar～1.0×10-3mbar的绝压真空度处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。
《化工原理》公式总结
第一章 流体流动与输送机械1. 流体静力学基本方程：gh p p ρ+=022. 双液位U 型压差计的指示: )21(21ρρ-=-Rg p p )3. 伯努力方程：ρρ222212112121p u g z p u g z ++=++4. 实际流体机械能衡算方程：f W p u g z p u g z ∑+++=++ρρ222212112121+5. 雷诺数：λμρ64Re ==du 6. 范宁公式：ρρμλf p dlu u d l Wf ∆==⋅⋅=22322 7. 哈根-泊谡叶方程：232dlup f μ=∆ 8. 局部阻力计算：流道突然扩大：2211⎪⎭⎫ ⎝⎛-=A A ξ流产突然缩小：⎪⎭⎫ ⎝⎛-=2115.0A A ξ9.混合液体密度的计算：n wnB wB A wA m x x x ρρρρ+++=....1ρ液体混合物中个组分得密度，10. Kg/m 3,x--液体混合物中各组分的质量分数。
10 。
表压强=绝对压强-大气压强 真空度=大气压强-绝对压强 11. 体积流量和质量流量的关系：w s =v s ρ m 3/s kg/s 整个管横截面上的平均流速：A Vs=μ A--与流动方向垂直管道的横截面积，m 2流量与流速的关系：质量流量：μρ===A v A w G ss G 的单位为：kg/(m 2.s)12. 一般圆形管道内径：πμsv d 4= 13. 管内定态流动的连续性方程：常数=====ρμρμρμA A A s w (222111)表示在定态流动系统中，流体流经各截面的质量流量不变，而流速u 随管道截面积A 及流体的密度ρ而变化。
对于不可压缩流体的连续性方程：常数=====A A A s v μμμ (2211)体积流量一定时流速与管径的平方成反比：()22121d d =μμ 14.牛顿黏性定律表达式：dy duμτ= μ为液体的黏度1Pa.s=1000cP15平板上边界层的厚度可用下式进行评估： 对于滞留边界层5.0Re 64.4xx=δ 湍流边界层 2.0Re 376.0xx=δ式中Re x 为以距平板前缘距离x 作为几何尺寸的雷诺数，即μxp u s x =Re ，u s 为主流区的流速16 对于滞留流动，稳定段长度x 。
化工原理实验
1.为什么流量越大，入口处真空表读数越大，出口处压力表读数越小？正空度=大气压强-绝对压强，表压强=绝对压强-大气压强当储槽液面上方压强大于泵吸收入口压强时，液体才能被吸入轮中心，泵吸附近压强越低，则吸上高度越高，按照离心泵泵性能曲线，流量越大，扬程越小，入口流速增大，动能增大，入口压强减小，真空度增加，由泵压头公式，相应的流体静压能减小，所以出口压强增大。
2.离心泵的操作为什么要，先充液，封闭启动，选择高效区操作？离心泵在启动前向泵内充满待输送的液体，是为了保证泵内和吸入管路内无空气积存，否则会发生气傅现象，使离心泵无法正常工作。
在出口阀关闭的条件下启动，启动量最小，防止电机烧坏。
选在高效区操作可使泵的效率尽可能达到最高效率，即轴功率损耗减小，使离心泵在最佳工况下运行。
3.为什么每次试验都要把滤液和滤饼倒回虑浆槽内？实验的变量为真空度，应尽量保持其他变量不变，如过滤液的组成，滤板的过滤介质阻力等，将滤板上的滤液洗去，使滤板的过滤介质不变，将滤液倒回是使组成与体积不变。
4.压强差对过滤常数的影响。
压强越大，过滤常数K越大，过滤相同体积的原料液所需时间越短。
在蒸汽冷凝时，若存在不冷凝气体，会有什么影响，应采取什么措施？若存在不冷凝气体，套管尾部会有气体出来，并带走部分热量，降低传热效率;应加大压强使不冷凝气体凝结。
5.试验中的内管壁面温度是接近蒸汽温度还是空气温度？接近蒸汽温度，应为蒸汽及导热管的传热热阻较空气的热阻小了近三个数量级，说明蒸汽与带热管传热效果很好，故内管内壁面温度接近空气温度。
若要提高总传热系数，可采取哪些措施？升高蒸汽温度；改变空气和蒸汽的流动状态，使在湍流状态下流动；使用导热系数较高的导热管。
6.全回流在精馏操作塔中有何实际意义？去回流是回流比的上限，由于在这种情况下得不到精馏产品，即生产能力为零，因此对正常生产无实际意义，但在精馏开工阶段或实验研究时，多采用全回流操作，以便过程的稳定或控制。

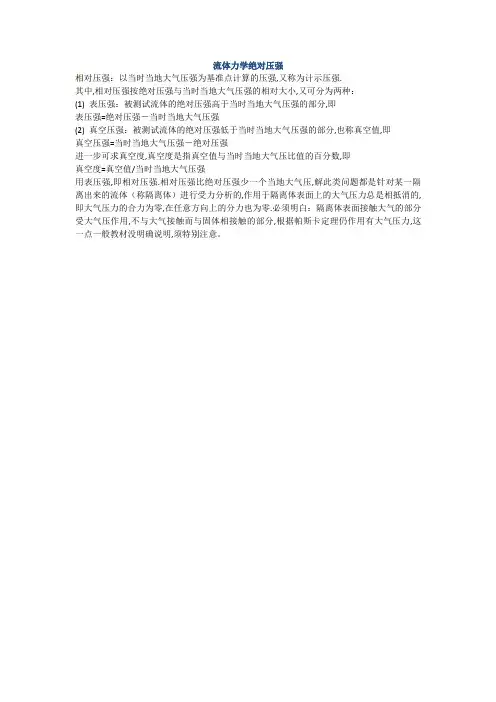

流体力学绝对压强
流体力学绝对压强
相对压强：以当时当地大气压强为基准点计算的压强,又称为计示压强.
其中,相对压强按绝对压强与当时当地大气压强的相对大小,又可分为两种：
(1) 表压强：被测试流体的绝对压强高于当时当地大气压强的部分,即
表压强=绝对压强－当时当地大气压强
(2) 真空压强：被测试流体的绝对压强低于当时当地大气压强的部分,也称真空值,即
真空压强=当时当地大气压强－绝对压强
进一步可求真空度,真空度是指真空值与当时当地大气压比值的百分数,即
真空度=真空值/当时当地大气压强
用表压强,即相对压强.相对压强比绝对压强少一个当地大气压,解此类问题都是针对某一隔离出来的流体（称隔离体）进行受力分析的,作用于隔离体表面上的大气压力总是相抵消的,即大气压力的合力为零,在任意方向上的分力也为零.必须明白：隔离体表面接触大气的部分受大气压作用,不与大气接触而与固体相接触的部分,根据帕斯卡定理仍作用有大气压力,这一点一般教材没明确说明,须特别注意。
初中物理压强、液体压强和大气压强知识点总结
初中物理压强、液体压强和大气压强知识点总结初中物理压强、液体压强和大气压强知识点总结知识要点1、压力与压强的区别和联系：压力压强定义垂直压在物体表面上的力物体在单位面积上受到的压力物理意义物体表面所承受的使物体发生形变的作用力比较压力的作用效果公式F=pSP=F/S单位牛顿(牛)1帕斯卡（Pa）=1牛顿/米2（N/m2）大小有的情况下与物重有关，一般情况下与物重无关不但跟压力的大小有关，而且跟受力面积的大小有关液体对容器底部F=pSP=ρ液gh （h:容器中某点到液面的竖直距离）2、液体的压强：1、液体内部压强的规律是：液体内部向各个方向都有压强：在同一深度，向各方向的压强都相等;深度增加，液体的压强也增大;液体的压强还与液体的密度有关，在深度相同时，液体的密度越大，压强越大。
2、上端开口，下端连通的容器叫做连通器。
连通器的特点是：当连通器里的液体不流动时，各容器中的液面总保持在同一高度。
常见的连通器的实例：涵洞、茶壶、锅炉水位计等。
3、计算液体压强的公式是：P=ρgh其中ρ是液体的密度，g=9.8牛/千克，h是液体的深度。
3、大气压强：1、定义:大气对浸在它里面的物体产生的压强叫大气压强，简称大气压或气压。
2、大气压产生的原因:空气受重力的作用，空气又有流动性，因此向各个方向都有压强，在同一位置各个方向的大气压强相等。
3、首次准确测定大气压强值的实验是:托里拆利实验。
一标准大气压等于76cm高水银柱产生的压强，约为1.013×105Pa。
4、标准大气压强：大气压强不但随高度变化，在同一地点也不是固定不变的，通常把1.01325×105 Pa的大气压强叫做标准大气压强，它相当于760mm水银柱所产生的压强，计算过程为p=ρ水银gh=13.6×103kg/m3×9.8N/kg×0.76m=1.013×105Pa;标准大气压强的值在一般计算中常取1.01×105 Pa，在粗略计算中还可以取作105Pa。
压强的计算基准
绝对压强总是正的，相对压强可正可负。如果流体内部某 点的绝对压强小于当地大气压强，则相应的相对压强为负， 又称负压。此时，我们说该点处于真空状态。当流体处于 真空状态时，习惯上用真空度pv 表示其压强大小。真空度 与绝对压强和相对压强的关系为：
p
v
p
a
Hale Waihona Puke p即真空度越高，绝对压强越低。真空度是表压的负 值
绝对压强 ，相对压强， 表压 与真空度之间的关系
正压
负压
压强度量单位：压强的大小有3种表示法，分别是 应力单位、流体柱的高度及大气压的倍数。
注意：当压强数值用表压强或真空度表示时，必须分别注明，以免混淆。如 200kPa(表压)。记录真空度时还要注明当地大气压，若无注明，大气压即认为 为一标准大气压。
压强的计算基准
1.绝对压强：以绝对真空为基准的压强，以p表示
2.相对压强：以当地大气压p a 为基准计量的压强， 又称作表压，以p e 表示。
p
e
p
p
a
工业用的各种压力表，因测量原件处于大气压作用下，测得的压强 是该点的相对压强，所以相对压强又称表压强或计示压强。
国际上规定：一个标准大气压为101325Pa。工程上常采用 工程大气压，一个工程大气压为98100Pa≈0.1MPa
大气压、表压、负压、绝压、差压的定义与关系
大气压、表压、负压、绝压、差压的定义与关系大气压、表压、负压、绝压、差压的定义与关系大气压：地球的周围被厚厚的空气包围着，这些空气被称为大气层。
空气可以像水那样自由的流动，同时它也受重力作用。
因此空气的内部向各个方向都有压强，这个压强被称为大气压。
压强的一种单位。
“标准大气压的简称。
科学上规定，把相当于760mm高的水银柱（汞柱）产生的压强或1.013×10^5帕斯卡叫做1标准大气压，简称大气压。
”1标准大气压=101325牛顿米^2，即为101325帕斯卡（Pa)/表压（CG）定义：流体的绝对静压与测量地点的大气压力值的差值。
1.总绝对压力超过周围大气压力之数。
2.液体中某一点高出大气压力的那部分压力。
3.以大气压为基准的流体指示压力，可用压力计测得，称为表压，即：绝对压力-大气压=表压。
4.“表压”在真空行业特指：用普通真空表(相对压力表)测得的气体相对压力值，用负数表示，是指被测气体压力与大气压的差值。
也叫负压。
负压定义：风流的绝对压力(压强)小于井外或风筒外同标高的大气压力(压强)，其相对压力(压强)为负值,称负压。
简单的说，“负压”是低于常压（即常说的一个大气压）的气体压力状态。
也就是我们常说的“真空”。
1、低于现存的大气压力(取作参考零点)的压力。
负压风机2、低于大气压的稀薄度。
抽出式通风的矿井中，风流的绝对压力小于井外或风筒外同标高的绝对压力，其相对压力为负值，称负压。
通常在工业上，特别是微型泵(如微型真空泵，微型气泵，微型气体采样泵，微型气体循环泵，微型抽气泵)选型中常要涉及到这个概念。
绝压（CA）定义：指绝对压力：介质(液体、气体或蒸汽)所处空间的所有压力。
绝对压力是相对零压力而言的压力。
相对应的，表压力(相对压力)：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压>0,如果是负值，就叫真空度。
差压（CD）定义：通过差压变送器高压端和低压端检测到的压力相减得到的差值叫差压。
12 流体静力学基本方程式
1 at=1kgf/cm2=735.6mmHg=10mH2O=0.9807bar=9.807×104 Pa 空气 1.293kg m3 ， 0.0173cp 0.0173103 SI 单位（Pa.s），
C p 1.01 kJ kg 1 K 1 ，管内流速取8 ~15ms1 水 1000kg m3 ， 1cp1103 SI 单位(Pa.s)，
2. 测量液面或液位高度（液面计或液位计）
有两种情况：直接测量和远距离测量液位 ① 直接测量液面的连通器（见图2-6） ② 远距离测量液位装置（见图2-7）
图2-7 远距离测量液位
pa ρ液gh pb ρ指gR h ρ指 R ρ液
３.确定液封高度
h pa p ρ液 g
p1
图2-6 测量液位的连通器
2、绝对压强、表压强、大气压强、真空度 大气压强 绝对压强—流体的真实压强，以绝对零压为起点计算的压强。 表压强—被测流体的绝对压强比大气压强高出的数值。 真空度—被测流体的绝对压强低于大气压强的数值。 绝对压强 = 大气压强 + 表压强
绝对压强 = 大气压 － 真空度
表压与真空度的动画
图2-1
p pa 图2-8 冷凝器
4.倾析器
互不相溶且密度不同的液体混合物， 可在倾析器中进行分层，使两种液体互 相分离。如图2-9，按静力学方程，考 虑A点和B点有：
绝压、标准大气压、工程大气压、真空度、表压
标准大气压（atm）：在纬度45°的海平面上，当温度为0℃时，760毫米高水银柱产生的压强叫做标准大气压. 标准大气压，记作atm 1标准大气压=1atm=760mm汞柱=76cm汞柱=1.01325×10^5Pa=10.336m水柱=1.013kg/cm2。
1标准大气压＝101325 N／㎡。
工程大气压（at）：1954年第十届国际计量大会决议声明，规定标准大气压值为: 1标准大气压＝101.325kPa 工程大气压=1千克力/平方厘米=98.07kPa绝对压力（ata）：绝对压力是以绝对零点压力为起点计算的压强，单位Pa，它的计量数值应该是绝对>0表压强，简称表压：是指以当时当地大气压为起点计算的压强。
真空度：当被测量的系统的绝对压强小于当时当地的大气压强时，所测量的空间为真空。
所测量的空间的压强叫真空度。
他的计量数值应该是0~1的一个小数，单位Pa（帕斯卡）绝对零度（点）：绝对零度(absolute zero)是热力学的最低温度，但此为仅存于理论的下限值。
热力学温标的单位是开尔文（K），绝对零度就是开尔文温度标定义的零点。
0K约等于摄氏温标零下273.15摄氏度。
压力有两种表示方法：一种是以绝对真空作为基准所表示的压力,称为绝对压力；另一种是以大气压力作为基准所表示的压力,称为相对压力.由于大多数测压仪表所测得的压力都是相对压力,故相对压力也称表压力.当绝对压力小于大气压力时,可用容器内的绝对压力不足一个大气压的数值来表示,称为“真空度”,真空度也是相对压力.由图1-4可看出它们的关系如下：相对压力+大气压力=绝对压力（—相对压力=大气压—绝对压力）；真空度=大气压力-绝对压力在1954年第十届国际计量大会上，科学家对大气压规定了一个“标准”：在纬度45°的海平面上，当温度为0℃时，760毫米高水银柱产生的压强叫做标准大气压。
0℃时水银的密度为13.595×103千克／米³，纬度45°的海平面上的g值为9.80672牛／千克。
化工原理课后习题解答 天津大学出版社
一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为 98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3 = ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ6. 根据本题附图所示的微差压差计的读数，计算管路中气体的表压强ｐ。
大气压表压绝压真空度关系
大气压表压绝压真空度关系
大气压、表压、绝压、真空度关系是：真空度=大气压强-绝对压强绝对压力=表压力+大气压力。
绝对压，或称为真实压，是以绝对零压为起点计算的压强。
或真空为起点计算的压强，绝对压强，简称绝压。
表压强，简称表压，是指以当时当地大气压为起点计算的压强。
当所测量的系统的压强等于当时当地的大气压时，压强表的指针指零。
即表压为零。
真空度，当被测量的系统的绝对压强小于当时当地的大气压时，当时当地的大气压与系统绝对压之差，称为真空度。
此时所用的测压仪表称为真空表。
化工原理答案
1.某设备上真空表的读数为×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= ×103 Pa ×103 Pa =×103 Pa设备内的表压强 P表= -真空度 = - ×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/? 的油品，油面高于罐底 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为×106 Pa k问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即 P油≤σ螺解：P螺 = ρgh×A = 960××××=×103 Nσ螺 = ×103×××n ,P油≤σ螺得 n ≥取 n min= 7 至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400 mm ， R2= 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处 P A + ρg gh1 = ρ水gR3 + ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = ×103×× + ×103××= ×103 Pab-b′处 P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = ×103×× + ×103 =×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
化工原理名词解释
..1、单元操作: 在各种化工生产过程中，除化学反应外的其余物理操作称为单元操作。
包括流体的流动与输送、沉降、过滤、搅拌、压缩、传热、蒸发、结晶、干燥、精馏、吸收、萃取、冷冻等2、真空度：当被测流体的绝对压强小于外界压强时，用真空表进行测量。
真空表的读数表示被测流体的绝对压强低于当地大气压强的数值，称为真空度，即：真空度=大气压强—绝对压强= —表压强凡遵循牛顿黏性定律的液体为牛顿型液体，所有气体和大多数、牛顿流体：3液体为牛顿液体4、层流流动：是流体两种流动形态之一，当管内流动的Re 小于2000时，即为层流流动，此时流体质点在管内呈平行直线流动，无不规则运动和相互碰撞及混杂5、理想气体：分子本身没有体积，分子间没有作用力的气体。
它在任何温度和压力下都能服从气体状态方程式Pv=nRT6、理想流体：黏度为零的流体。
实际自然中并不存在，引入理想流体的概念，对研究实际流体起重要作用粘度：液体粘度随温度升高而降低，气体粘度随温度升高而升高7、表压：以外接大气压为基准测得为压力为表压。
把表压的负值改为正值，称为真空度8、质量流速：单位时间内流体流经管路单位截面的质量牛顿型流量：在流动中形成的剪应力与速度梯度的关系完全符合牛顿粘性定律的液流量调节：管路上调节排出管路的阀门、泵特性调节转速和叶轮9、余隙比：余隙体积与活塞扫过体积之比10、沉降分离法：使气体或液体中的固体颗粒受重力、离心力或惯性力作用而沉降11、过滤分离法：利用气体或液体能通过过滤介质而固体颗粒不能穿过过滤介质的性质进行分离12、絮凝剂：凡是能够促进溶胶中微粒絮凝的物质13、泵的特性曲线：特性曲线是在一定转速下，用常温清水在常压下测得。
表示离心泵的压头、效率和轴功率与流量之间的关系曲线14、流体边界层：速度为u的均匀流平行经过固体壁面时，与壁面接触的流体，因分子附着力而静止不动，壁面附近的流体层由于粘性而减速，此减速效应将沿垂直于壁面的流体内部方向逐渐减弱，在离壁面一定距离处，流速已接近于均匀流的速度，在此层内存在速度梯度，该薄层称为流体边界层15、泵的工作点：管路特性曲线和泵特性曲线的交点16、泵的安装高度：泵的吸入口轴线与贮液槽液面间的垂直距离（Zm），s泵的安装高度直接影响泵的吸液能力17、泵的压头：也称泵的扬程。
化工原理课后习题解答
化工原理课后习题解答————————————————————————————————作者: ————————————————————————————————日期：化工原理课后习题解答（夏清、陈常贵主编.化工原理．天津大学出版社,20０5．)第一章流体流动1.某设备上真空表的读数为１3.3×1０３Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为 98.7×１03 Pa。
解:由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= ９8．7×1０3 Pａ -13.３×１03 Pａ=８.５４×10３ Pa设备内的表压强 P表＝ -真空度 = - 13.3×103Ｐa2.在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品,油面高于罐底６.９m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底８０0 ｍm，孔盖用1４mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×1０6 Pa ，问至少需要几个螺钉？分析:罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解:P螺＝ρgh×A = ９60×９.81×(9.6-0.8) ×3.１4×0.7621５0．３０7×103Nσ螺 = 39.03×１03×3．14×0.0142×ｎP油≤σ螺得n ≥ 6.２3取 n miｎ= 7至少需要7个螺钉３.某流化床反应器上装有两个Ｕﻩ型管压差计，如本题附图所示。
测得R1＝ 400 mm ，R2 = 50 mm,指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水,其高度R３＝ 50 mｍ。
试求A﹑Ｂ两处的表压强。
分析:根据静力学基本原则,对于右边的U管压差计，a–a′为等压面，对于左边的压差计,b–ｂ′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
绝对压力相对压力表压真空度绝对真空之间的关系
绝对压力相对压力表压真空度绝对真空之间的关系 The Standardization Office was revised on the afternoon of December 13, 2020处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。
真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。
若所测设备内的压强低于大气压强，其压力测量需要真空表。
从真空表所读得的数值称真空度。
真空度数值是表示出系统压强实际数值低于大气压强的数值，即：真空度=大气压强-绝对压强补充的全面解释：“真空度”顾名思义就是真空的程度。
是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。
所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101KPa)的气体状态。
在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，该压力值越小则表示气体越稀薄。
对于真空度的标识通常有两种方法：一是用“绝对压力”、“绝对真空度”（即比“理论真空”高多少压力)标识；在实际情况中，真空泵的绝对压力值介于0～之间。
绝对压力值需要用绝对压力仪表测量，在20℃、海拔高度＝0的地方，用于测量真空度的仪表(绝对真空表)的初始值为(即一个标准大气压)。
二是用“相对压力”、“相对真空度”(即比“大气压”低多少压力)来标识。
"相对真空度"是指被测对象的压力与测量地点大气压的差值。
用普通真空表测量。
在没有真空的状态下(即常压时)，表的初始值为0。
当测量真空时，它的值介于0到－（一般用负数表示）之间。
比如，有一款微型真空泵PH2506B测量值为－75KPa，则表示泵可以抽到比测量地点的大气压低75KPa的真空状态。
国际真空行业通用的“真空度”，也是最科学的是用绝对压力标识；指得是“极限真空、绝对真空度、绝对压力”，但“相对真空度”(相对压力、真空表表压、负压)由于测量的方法简便、测量仪器非常普遍、容易买到且价格便宜，因此也有广泛应用。
化工原理夏清版课后习题解答
∴ （Ｐ1-Ｐ2）/ρ = Σｈf +（ｕ12-ｕ22）／2
g（h1-h 2）= 1.5 + (1.232-2.52) /2
h1-h 2 = 0.0882 m = 88.2 mm
即 两玻璃管的水面差为88.2mm
10.用离心泵把20℃的水从贮槽送至水洗塔顶部，槽内水位维持恒定，各部分相对位置如本题附图所示。管路的直径均为Ф76×2.5mm，在操作条件下，泵入口处真空表的读数为24.66×103Pa,水流经吸入管与排处管（不包括喷头）的能量损失可分别按Σｈf,1=2u2，Σhf,2=10u2计算，由于管径不变，故式中u为吸
换算成标准状况 V1P1/V2P2 =T1/T2
ＶS2 = P1T2/P2T1 ×ＶS1 = (294.7×273)/(101×323) × 0.342
= 0.843 m3/s
8 .高位槽内的水面高于地面8m，水从φ108×4mm的管道中流出，管路出口高于地面2m。在本题特定条件下，水流经系统的能量损失可按Σｈf = 6.5 u2 计算，其中u为水在管道的流速。试计算：
Ｐ0 + 1.0×103×9.81×(3-1.4)
= Ｐ1 + 13.6×103×9.81×(2.5-1.4)
对右边的Ｕ管取ｂ-ｂ等压面，由静力学基本方程Ｐ1 + ρ水g(h3-h2) = ρ水银g(h1-h2) + ｐａ 代入数据
Ｐ1 + 1.0×103×9.81×﹙2.5-1.2﹚= 13.6×103×9.81×﹙2.3-1.2﹚ + 99.3×103
∴We= z2g+u2/2+P2/ρ+Σhf，2—（ z1g+u2/2+P1/ρ）
压力、大气压力、绝对压力、表压力和真空度[1]
![压力、大气压力、绝对压力、表压力和真空度[1]](https://img.taocdn.com/s3/m/3f0b7a11e97101f69e3143323968011ca300f734.png)
压力、大气压力、绝对压力、表压力和真空度（整理时间；2010年12月2日星期四）一、科技名词定义中文名称：真空度英文名称：vacuumdegree;degreeof vacuum定义1：以百分数表示的真空与大气压力之比值。
所属学科：电力（一级学科）；汽轮机、燃气轮机（二级学科）定义2：表示真空状态下气体的稀薄程度，通常用压力值来表示。
所属学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；真空获得仪器与装置-真空获得仪器与装置一般名词（三级学科）本内容由全国科学技术名词审定委员会审定公布二、正文内容定义一简略定义：处于真空状态下的气体稀簿程度，也即气体低于大气压强的那部分（压强）数值，通常用“真空度高”和“真空度低”来表示。
真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。
若所测设备内的压强低于大气压强，对这低于大气压强的压强量（或曰数值，习惯上叫压力）的测量需要真空表。
从真空表所读得的数值称真空度。
真空度数值是表示出系统压强实际数值低于大气压强的数值，即：真空度=(大气压强—绝对压强）注解：绝对压强既是实际（真实）压强。
全面解释“真空度”顾名思义就是真空的程度。
是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。
所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101Kp a，也即0.101325M pa≈0.1Mpa)的气体状态。
在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，该压力值越小则表示气体越稀薄。
编辑本段定义二所谓的真空度是指一个空间内气体分子数的密度比标准状态下(一个大气压101325pa)少。
而湿度通常是指气态水分子的多少。
空气中除了氮和氧以外，还有很多其他气体，水分就是其中之一，所以通常来讲湿度越大真空度越小，那相对来说湿度大抽真空就不容易。
什么是绝对压力、表压力和真空度
绝对压力是相对于真空来说的，表压是实际压力减去大气压后显示的压力，真空是一特定空间内部部分物质被排出，使其压力小于一个标准大气压，如果有真空压力表，则压力表显示为-1---0bar，-1bar为绝对真空。
简单的说，绝对压力=表压+一个标准大气压（约1bar），工业应用来说，测量的压力大部分为表压，很少会用到绝对压力。
绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量流体压力用的压力表的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为大气压，符号为B；直接作用于容器或物体表面的压力，称为绝对压力，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫表绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫“表压力”(又叫相对压力)，“表压力”以大气压力为起点，符号为Pg。
三者之间的关系是：PABS(绝对压力)=B（大气压0.1Mpa）+Pg（表压力）(ABS为下标)压力的法定单位是帕(Pa)，大一些单位是兆帕(MPa)=106Pa1标准大气压=0.1013MPa在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1kgf/cm2=0.098MPa表压(相对压力)单位：MPa(G)绝对压力单位：MPa(A)绝对压力量测使用的压力仪表叫做绝压表,在大气中,不加任何压力时,仪表指示仪表所在地的大气压(此为变量,根据仪表所在地的海拔决定指示的数值,当压力值为绝对真空时仪表的读数为零.绝对压力不存在负值.派尔耐生产的P-Z 数字绝压表能够量测10mbar~1mbar的绝压派尔耐生产的P-HV-55高真空计能够量测1*103mbar～1.0×10-3mbar的绝压真空度处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意：
3、为了避免绝对压力、表压力和真空度三者之 间相互混淆，当压力以表压或真空度表示时， 应用括号注明，如未加注明，则视为绝对压 力。 4、压力计算时基准要一致。
在线测试
1、5MPa=_________mH2O； 2、压强750mmHg等于（ ） （A）10mH2O （B）101.3kPa （C）100kPa; （D）1.033kgf/cm2
6、真实压力比大气压高出的数值通常用下列那一项 表示（ ）。 A、真空度 B、绝对压强 C、表压 D、压强 7、设备内的真空度愈高，即说明设备内的绝对压强 （ ）。 A、愈大 B、愈小 C、愈接近大气压 D、无法确定 8、压强表上的读数表示被测流体的绝对压强比大气 压强高出的数值，称为（ ）。 A、真空度 B、表压强 C、相对压强 D、附加压强
布置作业
1、表压和真空度与大气压时什么关系？ 2、在兰州操作的乙烯真空蒸馏塔顶的真空表的 读数为8.2×104Pa。在成都操作时，若要求 塔内维持相同的绝对压强，其真空表的读数应 为多少？（在兰州地区的平均大气压为 8.5×104Pa，成都为9.6×104Pa）
表压强、绝对压强、大气压强、 真空度关系亦可用 图表示。
注意：
1、凡用压力表所测压力均为表压 P（表），原因是由 于压力表是大气中制造的，故以大气压定为基准 点 (零点）。一端与大气相通的单管或U型管压差 计亦如此。 2、大气压力的数值不是固定不变的，它随大气的温度、 湿度和所在地海拔高度而定，计算时应以当时、 当地大气压为准
（ ）9.被测流体的绝对压强小于外界大气压强 时，所用测压仪表称为真空表。 （ ）10、绝对压力是以大气压为基准测得的压 力，是流体的真实压力。 （ ）11.在稳定流动过程中，流体流经各等截 面处的体积流量相等。 （ ）12.设备内表压为500kpa，大气压为 100kpa，绝压为400kpa。
1、 压力（压强） a. 压力—流体 垂直作用于单位面积上的力，即为压强. 工程制kgf/cm2 SI制 N/m2或Pa
单位: Pa、Kgf/m2, atm, at, mH2O、mmHg、bar、torr等。
关系: 1atm = 1.0336 at = 1.013×105 Pa = 1.0336 kgf/m2 = 10.336 mH2O = 760 mmHg = 1.013 bar = 760 torr b. 表压、真空度、绝对压与大气压的关系 以绝对真空为基准:绝对压强，是流体的真实压强。 以大气压为基准： P表 = P绝 －P大 = P绝 － Pa P真 = P大 －P绝 = Pa － P绝 = －P表 如常用： 1.0 atm（表） －0.07 Mpa（表） 360 mmHg（真） 2.0 atm （绝）
3、设备的进出口压力表读数分别为45mmHg(真空度) 和700mmHg(表压),则两处的绝对压差为 。(当时当 地大气压强为760mmHg)。 A、655mmHg B、745mmHg C、415mmHg D、1050mmHg 4.真空度是指 。 A、绝压-大气压 B、大气压-绝压 C、大气压+表压 D、表压-大气压 5.装在某设备进口处的真空表读数为50kPa,出口压力 表的读数为100kPa, 此设备进出口之间的绝对压强差 为 kPa。 A、150 B、50 C、75 D、-50
化 工 基础
讲授者：张静
流体的黏度
项目1 流体流动与输送
任务:
① 揭示和研究流体静态平衡规律(静力学基本方程式)
② 揭示和研究流体流动的基本规律(柏努利方程和连 续性方程)
③ 研究流体阻力及产生原ቤተ መጻሕፍቲ ባይዱ ④ 理论应用：管道设计与计算、阻力计算、压强和流量测定等
任务1
流体输送常用的基本知识
三、流体的压强
