冷库使用说明书
冷库方案说明书
冷库方案说明书1. 引言本文档旨在提供冷库方案的详细说明，包括冷库的设计、建设和运营等方面的内容。
冷库是一种用于储存和保鲜食品的设施，广泛应用于食品加工、物流配送和超市等领域。
本方案将介绍冷库的基本结构、功能要求、操作流程，以及建造和维护冷库所需的注意事项。
2. 设计要求2.1 冷库结构冷库的主要结构包括冷藏室、冷冻室和货物区域。
冷藏室用于储存需要保持在低温状态的食品，温度通常在0°C到10°C之间。
冷冻室用于储存需要低于0°C的食品，温度通常在-18°C到-30°C之间。
货物区域用于存放和装卸货物。
2.2 温度控制冷库需要能够通过控制系统来精确地调节温度。
温度控制系统应具有稳定性和可靠性，能够自动监测和调整温度。
2.3 通风系统冷库需要一个良好的通风系统，以确保空气流通，保持适宜的温湿度。
通风系统应能够排除潮湿和异味，保持空气新鲜。
2.4 保温材料冷库墙体、天花板和地板应采用保温材料，以减少冷气向外散失。
保温材料应具备良好的保温性能和防潮性能。
3. 功能要求3.1 冷库进出货流程冷库的进出货流程应包括货物入库、分拣、储存、出库等环节。
流程需要高效、准确、可追溯。
3.2 货物储存管理冷库应配备货物储存管理系统，能够追踪和管理不同货物的存放位置、时效、温度记录等信息。
系统应支持条码或RFID等标识技术。
3.3 温度记录与报警冷库需要能够记录和报警温度异常情况。
当温度超过预设范围时，系统应及时发出报警并采取措施。
3.4 数据统计与分析冷库管理系统应具备数据统计与分析能力，能够生成各类报表和图表，辅助管理人员进行数据分析和决策。
4. 建设与维护4.1 建设注意事项冷库的建设应遵守相关法规和标准，通风、排水、电力和消防等设施应符合安全规范。
建设过程中需要保证施工质量，确保冷库能够满足设计要求。
4.2 维护要点冷库的日常维护包括清洁、消毒、温度校准等工作。
冷库设备使用说明书
冷库设备使用说明书一、概述冷库设备是一种用于存储和保持物品低温状态的设备，广泛应用于食品冷藏、医疗冷链、化学物品冷冻等领域。
本使用说明书旨在帮助用户正确操作和维护冷库设备，确保其正常工作和延长使用寿命。
二、安全须知1. 在使用冷库设备之前，请务必阅读本使用说明书，并按照指示进行操作。
2. 在操作冷库设备之前，请确保已经了解并掌握相关安全知识，如电气安全、防火安全等。
3. 严禁将未经许可的物品放入冷库内，以免影响设备性能或导致安全事故。
4. 在操作和维护冷库设备时，请戴上适当的安全防护装备，如手套、眼镜等。
三、设备安装1. 在安装冷库设备之前，请先选择一个合适的安装地点，并确保该地点具备良好的通风条件。
2. 在安装过程中，确保设备与周围环境的距离满足安全间距要求，避免堵塞通风口或影响热交换效果。
3. 在连接电源前，检查设备电源线是否完好无损，避免触电事故的发生。
4. 在安装完成后，检查设备各部件是否固定牢靠，并进行功能测试，确保设备正常运行。
四、操作指南1. 打开冷库设备电源开关，待设备启动完毕后，可以进行下一步操作。
2. 根据需要，调节冷库设备的温度和湿度，确保符合存储物品的要求。
3. 将需要存储的物品整齐地放置在冷库内，避免堆放过高或堵塞通风孔。
4. 定期监测冷库设备的运行情况，如温度、湿度、压力等指标。
如发现异常情况，请及时联系售后服务人员进行处理。
5. 在操作冷库设备时，严禁随意更改设备参数或进行未经授权的维修，以避免损坏设备或导致安全风险。
五、维护保养1. 定期清洁冷库设备，保持设备内外的清洁卫生。
2. 定期检查设备电源线和电气连接是否松动或损坏，确保电气安全。
3. 根据设备规定，定期更换过滤器、密封件等易损件，确保设备的正常运行。
4. 在设备长时间不使用时，应关闭电源开关，并进行设备的定期检查和维护，以防止设备长时间闲置导致故障发生。
5. 如果设备发生故障或异常情况，请及时与售后服务人员联系，切勿擅自进行维修以避免安全风险的发生。
冷库sd920温控器说明书
冷库sd920温控器说明书【实用版】目录一、冷库 sd920 温控器简介二、冷库 sd920 温控器安装与使用三、冷库 sd920 温控器的功能与特点四、冷库 sd920 温控器的操作与维护五、冷库 sd920 温控器的注意事项正文一、冷库 sd920 温控器简介冷库 sd920 温控器是一款专门用于冷库温度控制的设备，能够实现对冷库内温度的精确控制，保证冷库内物品的质量和安全。
该温控器具有高精度、高稳定性、操作简便等特点，广泛应用于各种冷库、冷藏库、冷冻库等场所。
二、冷库 sd920 温控器安装与使用在安装冷库 sd920 温控器时，应选择一个合适的位置，以便于观察和操作。
安装完毕后，接通电源，打开温控器，调整设定温度，使温控器开始工作。
在使用过程中，应定期检查温控器的工作状态，如有异常，应及时处理。
三、冷库 sd920 温控器的功能与特点1.功能：冷库 sd920 温控器具有温度设定、温度控制、报警功能、时间设定等功能，能够满足不同冷库的温度控制需求。
2.特点：冷库 sd920 温控器具有高精度、高稳定性、操作简便、易维护等特点，能够实现对冷库内温度的精确控制，保证冷库内物品的质量和安全。
四、冷库 sd920 温控器的操作与维护1.操作：冷库 sd920 温控器的操作简便，通过设定温度、设定时间等参数，实现对冷库内温度的控制。
在使用过程中，应严格按照操作规程进行操作，以保证温控器的正常运行。
2.维护：冷库 sd920 温控器的维护主要包括清洁、检查、维修等。
清洁时，应使用软布或棉纸擦拭，避免使用硬物划伤温控器。
检查时，应定期检查温控器的工作状态，如有异常，应及时处理。
维修时，应由专业人员进行，避免自行拆卸造成损坏。
五、冷库 sd920 温控器的注意事项在使用冷库 sd920 温控器时，应注意以下几点：1.禁止在易燃、易爆气体、排放蒸汽的场所使用。
2.为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。
STC-9200、精创、冷库控制使用说明书(深圳卓冷机电)
当满足以下任一条件时，化霜继电器断开
◇化霜运行时间结束 ◇ 化霜温度高于化霜停止温度
3.风机功能;
◇ 当风机启动延时为负值，需要压缩机启动时，风机先行启动并运行完设定的
延时时间后。压缩机才能够启动，压缩机停止时，风机随之停止。
◇当风机启动延时为非负值且风机在受控模式下运行时，化霜温度低于风机启动
温度，风机启动；当化霜温度高于风机停止温度时，风机停止。
邮箱：zhuoleng@
5
深圳市卓冷机电设备有限公司
◇当库温超过量程上限或者探头短路，闪烁显示“HHH”,蜂鸣器报警；当库温低
于量程下限或传感器短路，闪烁显示“LLL”,蜂鸣器报警。
◇按任意键可消除报警音但不改变显示状态。
5.COPYKEY 使用方法（可选配）
当需要将参数上传到 COPYKEY 保存时，在本控制器运行状态下，插上 COPYKEY，
深圳市卓冷机电设备有限公司

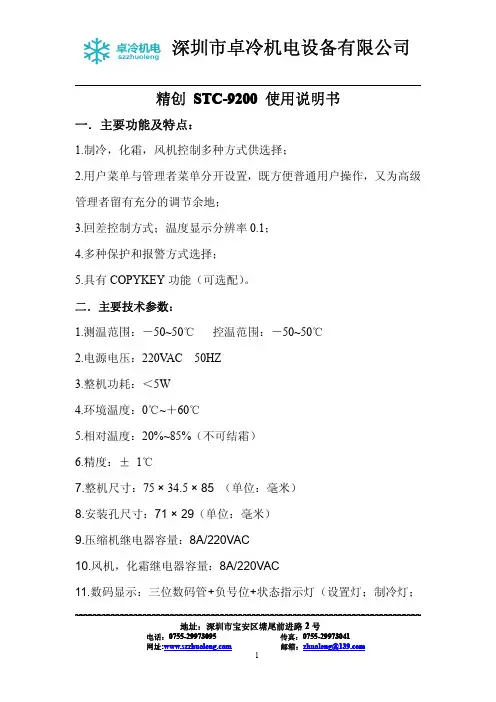

精创 STC-9200 使用说明书
一．主要功能及特点：
1.制冷，化霜，风机控制多种方式供选择；
2.用户菜单与管理者菜单分开设置，既方便普通用户操作，又为高级
管理者留有充分的调节余地；
3.回差控制方式；温度显示分辨率 0.1；
4.多种保护和报警方式选择；
5.具有 COPYKEY 功能（可选配）。
9.压缩机继电器容量：8A/220VAC
10.风机，化霜继电器容量：8A/220VAC
11.数码显示：三位数码管+负号位+状态指示灯（设置灯；制冷灯；
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
全自动冷库控制器说明书
全自动冷库控制器说明书全自动冷库控制器说明书一、产品简介1.1 产品概述1.2 主要特点1.3 技术规格二、安装与调试2.1 系统安装2.2 电气连线2.3 接地与绝缘2.4 功率配置2.5 控制参数设置2.6 控制器调试三、控制器功能与操作3.1 控制器功能3.1.1 温度控制3.1.2 湿度控制3.1.3 时间控制3.1.4 报警功能3.2 控制器操作指南3.2.1 电源开关3.2.2 温度设定3.2.3 湿度设定3.2.4 时间设定3.2.5 报警设置四、维护与保养4.1 维护注意事项4.2 定期保养4.3 故障排除五、附件见附件1：电气连线图表见附件2：控制参数设置参考表见附件3：故障码对照表六、法律名词及注释6.1 商标法名词解释6.2 安全法规名词解释6.3 环保法规名词解释附件1：电气连线图表电气连线图表详细说明了控制器与其他设备之间的电气连接方式，包括接线端子号码及其对应的功能。
附件2：控制参数设置参考表控制参数设置参考表列出了常用的控制参数设置范围及其作用，供用户根据实际需求进行设置。
附件3：故障码对照表故障码对照表包含了可能出现的故障码及其对应的故障解决方法，用户在遇到故障时可根据故障码进行排查和修复。
法律名词及注释：- 商标法名词解释：商标法是指保护商标权益的法律法规，包括商标的注册、使用、侵权等方面的规定。
- 安全法规名词解释：安全法规是指保护人员和设备安全的相关法律法规，包括安全生产法、消防法等。
- 环保法规名词解释：环保法规是指保护环境和促进可持续发展的法律法规，包括大气污染防治法、水污染防治法等。
冷库标准操作规程
冷库标准操作规程
《冷库标准操作规程》
一、冷库使用前的准备工作
1. 确保冷库内部清洁卫生，包括地面、墙壁、天花板等表面。
2. 检查冷库温度计和湿度计的准确性。
3. 检查冷库门的密封性能，确保没有漏风现象。
二、冷库货物的存放
1. 根据货物的特性和保鲜要求，进行合理摆放和分类。
2. 禁止在冷库内存放易燃、易爆、有毒、有害物品。
三、冷库温度和湿度的控制
1. 根据货物的不同要求，确保冷库内的温度和湿度处于适宜的范围内。
2. 定期检查冷库温度和湿度控制设备的运行情况，及时进行维护和保养。
四、冷库门的使用
1. 冷库门应尽量缩短开启时间，避免频繁开启。
2. 在开启冷库门时，确保周围无其他设备或人员，避免影响冷库的正常运行。
五、冷库的维护和清洁
1. 定期对冷库进行清洁消毒，确保冷库内部卫生。
2. 定期对冷库的制冷设备进行维护和保养，确保其正常运行。
六、冷库的安全管理
1. 禁止未经培训的人员进入冷库操作，确保人员安全。
2. 定期进行冷库安全设备的检查和维护，确保安全设备的有效性。
七、冷库的紧急处理
1. 在冷库出现故障或事故时，及时采取紧急处理措施，确保货物和设备的安全。
2. 对冷库的紧急处理情况进行记录和分析，及时改进和完善应急预案。
以上是《冷库标准操作规程》的基本内容，希望能够帮助大家进行科学、规范的冷库管理和操作。
中福冷库控制箱使用说明书
中福冷库控制箱使用说明书
1.产品介绍
中福冷库控制箱是一款专为冷库设计的智能控制设备。
它采用先进的技术，能够精确地控制冷库的温度和湿度，确保储存物品的质量和安全。
2.安装要求
在安装之前，请确保安装环境干燥、通风良好，并远离易燃、易爆物品。
将控制箱安装在冷库的适当位置，确保箱体平稳、固定可靠。
3.使用方法
接通电源后，按下电源开关，控制箱将开始运行。
使用控制箱上的触摸屏或按钮，设置所需的温度和湿度参数。
控制箱将根据您设置的参数自动调节冷库的温度和湿度。
使用控制箱上的显示屏，您可以随时监测冷库内部的温度和湿度。
如果需要修改参数，只需按照说明进行操作即可。
4.注意事项
在操作控制箱时，请确保手部干燥，以防止触摸屏的误操作。
请勿将液体或金属物体直接接触触摸屏，以免损坏设备。
请勿随意拆卸或修改控制箱的内部零部件，以免影响设备的正常
运行。
如遇到任何故障或异常情况，请立即断电并联系售后服务人员进行维修。
5.维护保养
定期清洁控制箱的外部表面，以保持设备的整洁和正常运行。
如发现控制箱内部有积尘或异物，请及时清理。
定期检查控制箱的电源线和连接线是否完好，如有损坏或老化，请更换。
如长时间不使用控制箱，请断开电源并妥善存放，以延长设备的使用寿命。
冷库系统操作说明书
冷库系统操作说明书一，开机与关机1，开机前的检查项目1）检查压缩机中的油位是否在合适位置，油位宜在油视镜高度的1/3~4/5间。
2）如果在较冷的天气，请注意检查曲轴箱中油温，确定油加热器是否工作。
3）检查确认冷凝器进、出水阀门已经打开。
4）检查库内冷风机出风口及回风口有无被货物堵塞，必要时将货物移走，以免影响冷风的对流与循环。
5）低温库还要检查冲霜排水管电热丝是否正常加热工作。
6）打开控制柜门，确认相应的空气开关均已送电。
2，开机1）将冷却水泵开关旋到开的位置，冷却水泵立即启动，请确认水压正常。
2）将供液电磁阀开关旋到开的位置。
3）将压缩机开关旋到开的位置，此时压缩机运行指示灯、供液指示灯均亮（这两个指示灯均为绿色）4）冷却塔风扇的开停由柜中央的温控器自动控制。
3，关机确认冷库需要停止使用时，先关闭该库的供液电磁阀，让压缩机继续运转直至低压停机，然后将压缩机开关旋到关的位置。
需要特别注意的是，由于高温库与低温库合用冷却水泵，因此，如果另一个冷库还要继续使用，则冷却水泵的开关仍然必须保持在开的位置，否则另一个冷库也会停止制冷。
二，库温自动控制开停机当第一次开机完成后，该库将转入自动运行阶段，冷库的温度将由温控器自动控制机组的开停来实现。
具体的控制程序如下：1，当库温降到温控器中设定的下限值r1时，温控器发出信号，首先关闭供液电磁阀，此后压缩机、冷却水泵、库内冷风机继续工作，以对低压侧冷媒回收，同时延时继电器开始计时。
2，当回收进行到低压压力等于低压保护控制器的设定值时，压缩机停止工作。
3，当时间继电器计时到设定值时，冷风机停止工作。
4，当两库的时间继电器都计时到设定值时，冷却水泵停止工作。
5，冷风机停止工作后，如果库温的回升超过2℃，冷风机会自动开始工作，当库温变化2℃时，冷风机又自动停止工作。
6，当库温回升到设定的下限值r1+设定温差r0，且压缩机停止工作的时间达到温控器设定的启动间隔延时C1值时，温控器发出信号，使冷却水泵投入工作，当冷却水流量建立时，冷风机、供液电磁阀同时投入工作，当吸气压力回升到LP复位值时，压缩机投入工作（如果在此之前LP已经复位，则压缩机与冷风机与供液电磁阀同时投入工作。
冷库使用说明书
冷库使用说明书(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除冷库使用说明书北京雪冰源制冷设备有限公司冷库操作简要说明冷库制冷系统操作说明1.打开常用制冷系统控制箱箱盖，将电源闸刀闭合，然后合上箱盖。
2.将箱盖上的控制开关置于“开”的位置，机组开始自动运行。
冷库温湿度监控记录报警系统操作说明1.冷库温湿度监控记录报警系统各项参数已经设定完毕，日常运行过程中无需改动。
2.本机声光报警取消方式：触摸屏点击取消。
3.温湿度幻灯和实施曲线界面切换：触摸屏点击操作。
4.历史曲线查询：用鼠标点“查询”，然后选定时间段后，确定即可。
5.历史数据查询：用鼠标点“下载”，然后选定时间段后，确定即可。
北京雪冰源制冷设备有限公司服务电话：0NA820使用说明（）主要功能及技术指标主要功能：制冷控制：温度显示、温度控制、压缩机开机延时保护、温控探头异常告警、温控探头故障时可以按设定的开停比定期运行。
化霜控制：定时启动化霜、化霜结束条件为温度和时间双重控制、化霜滴水、手动化霜主要技术指标：温度显示范围： -50～125C（显示单位在～C之间为C，其它温度范围为1C)温度设定范围： -45～120C（设置步长在～C之间为C，其它温度范围为1C)电源电压： 9～12V AC （用随机配置的变压器，初级电压220V±10%或380V±10%）使用环境：温度-10℃～45℃，湿度≤85%，无凝露。
输出触点容量： 2A/380VAC(纯阻性负载)温度传感器： NTC R25=5kΩ,B(25/50)=3470K执行标准： Q/320585 XYK 01-2004 (NA820-CTD)操作指南面板上的指示灯含义是什么？指示灯亮闪烁设定温度正在温度设置状态 (未修改)正在温度设置状态 (已修改)设定温差正在温差设置状态 (未修改)正在温差设置状态 (已修改)制冷正在制冷压缩机开机延时保护状态化霜正在化霜化霜滴水数码管显示含义数码管在正常时显示温度，如果显示“EE”表示温度传感器短路，“-EE”表示温度传感器断线。
冷库操作说明书
冷库操作说明书一、操作前的准备工作冷库操作前需要进行以下准备工作：1. 确保所有冷库设备及配件完好无损，并且工作正常；2. 检查冷库内的货物摆放情况，确保货物放置整齐；3. 核对冷库温度设定，确保与要求一致；4. 检查冷库内的照明设备，确保光线充足；5. 确保冷库通风良好，避免异味和有害气体积聚。
二、冷库操作步骤1. 打开冷库门，务必轻柔地操作，避免对门体造成损坏；2. 进入冷库后，需迅速将门关上，尽量减少冷气外泄；3. 按照所存放货物的要求和规范，正确摆放和堆放货物；4. 根据存储要求设定冷库的温度，并确保温度设定正确；5. 检查冷库内的温度记录仪，确保温度监控正常运行，温度控制达到要求；6. 定期对冷库内的货物进行巡检，及时发现并处理任何问题；7. 遵守冷库内的安全操作规程，禁止吸烟、明火等安全隐患行为；8. 若需要进出过多次或长时间在冷库内工作，要适当佩戴保暖服装，防止感冒或受寒；9. 当需要打开冷库门时，应事先关掉冷库的电源，以免冷风流失过多；10. 冷库操作人员需定期清理和消毒冷库内部和周围区域，保持环境干净卫生；11. 注意及时处理冷库内的电器设备故障，确保设备的正常运行和维护；三、紧急情况处理在紧急情况下，需要采取以下措施：1. 当冷库内出现火灾时，立即关闭冷库电源并报警，采取灭火措施并尽快撤离现场；2. 在冷库内发生气体泄漏时，迅速关闭冷库门，并通知专业人员进行检修；3. 当冷库内停电时，应立即通知维修人员进行处理，确保冷链设备的正常运行；4. 在冷库设备异常运行或存在其他风险时，应立即切断电源并联系维修人员进行维修处理。
四、冷库的日常维护为了确保冷库设备的正常运行和延长使用寿命，需要进行日常的维护工作，包括以下几个方面：1. 定期对冷库设备进行巡检，检查电器设备是否运行正常，有无异常声音或异味；2. 清洁冷库内部及周围区域，包括货架、墙壁、地面等，保持干净整洁；3. 定期检查和更换冷库的过滤器和冷却液，确保设备的正常运行；4. 维护好冷库的门封，确保门体的密封性；5. 定期保养冷库设备的润滑系统，保持设备的正常运转；6. 做好冷库温度记录，及时发现和处理温度偏差，确保冷链运输的质量；7. 对存放在冷库内的货物定期进行检查和清理，严格控制货物的质量。
冷库使用说明书
目录一、冷库安装前的准备工作二、冷库设备的安装及调试三、冷库设备的使用常识和注意事项四、冷库设备的技术参数五、冷库设备的运行调试及电控箱（ECB-20 ）使用说明六、电控箱（ECB-20）上STC-9000 控制器参数设定和功能说明七、冷库设备的维护保养八、冷库设备的常见故障及排除九、冷库电控原理图一、冷库安装前的准备工作1、冷库设备安放在通风良好的干燥洁净环境中。
禁止在易燃、易爆、易腐蚀、有破坏绝缘的气体和导电尘埃的环境中使用本设备，禁止在不安全或有安全隐患的环境中使用本设备。
2、应有足够的空间进行冷库设备的安装，地面用混凝土抹面找平，基础耐力不小于10T/m 2 。
地面预留排水孔或槽。
3、冷库设备使用的电源为三相四线380V/50Hz ，检查所使用的电源是否与设备配套。
线载负荷是否符合要求而满足设备的的正常运行。
并配备冷库专用电闸。
4、冷库设备一般配用风冷式冷凝器，不需要用水，特别适用于边远地区和缺水地区使用。
（特殊情况下可用水冷式冷凝器）5、冷库设备应有专人负责看管。
并了解用电常识和熟悉冷库的基本构造、性能。
二、冷库设备的安装及调试先检查设备的外包装是否破损。
拆箱后对照装箱单检查所有随机文件和配件是否齐全。
检查机器的零部件是否因长途运输、搬运而松动、破损。
用户根据厂方提供的图纸和安装说明书进行安装调试。
当用户对冷库的常识不甚了解或对冷库安装毫无把握时，可与厂方达成协议，由厂方为您提供有偿服务。
三、冷库设备的使用常识和注意事项冷库内放置的物品应留有一定的空隙，以利于冷气的流动。
冷库的制冷机组周围严禁堆放物体并远离发热源，以利于空气流动而充分散热，并定期用软毛刷清除制冷机组、散热器上的灰埃。
这些都是为了确保散热。
冷库的库温设定应在规定的范围内，否则会增加冷库的工作负荷而损坏冷库元件。
储藏保鲜库库内温度设定在0~+5 ℃，冷冻库库内温度设定在0~-18 ℃，低温库库内温度设定在0~-23 ℃。
其它参数的设定请参考说明书。
格力冷库控制面板说明书
格力冷库控制面板说明书格力冷库控制面板使用说明书一、简介本控制面板适用于格力冷库，可进行温度、湿度等参数的控制和调节，同时具备语音提示和警告功能。
二、基本操作1. 开机：将电源开关拨到 "ON"位置，控制面板即可开机。
2. 菜单：按下 "MENU"键，可进入菜单界面。
3. 增减参数：进入菜单界面后，按下 "+" 或 "-" 键，可调节相应参数。
4. 确认：在菜单界面中，按下 "ENTER" 键，可保存并确认设置。
5. 取消：在菜单界面中，按下 "CANCEL"键，可取消设置并退出菜单界面。
三、参数设置1. 温度：可将温度设置在 -20℃ ~ 10℃之间，按下菜单键进入"TEMPERATURE"设置界面。
2. 湿度：可将湿度设置在20% ~ 80%之间，按下菜单键进入"HUMIDITY"设置界面。
3. 时间：可将自动除霜时间设置在1小时 ~ 24小时之间，按下菜单键进入"DEFROSTING TIME"设置界面。
4. 警告：当温度或湿度超出设定范围时，控制面板将发出声音警告，按下菜单键进入"ALARM"设置界面。
四、语音提示1. 开机：控制面板启动后，将发出语音提示。
2. 单击：当按下控制面板按键时，将发出相应语音提示。
3. 警告：当温度或湿度超出设定范围时，控制面板将发出语音警告。
五、注意事项1. 请避免在控制面板上敲打或施加过重压力，以免造成损坏。
2. 请勿将控制面板暴露在阳光或高温环境下，以免影响正常使用。
3. 请勿在控制面板上涂写或粘贴标签，以免影响识别和处理。
4. 请勿对控制面板进行改装或修理，以免影响正常运行并导致危险。
本说明书仅供参考，如有疑问，请联系当地售后服务中心。
冷库使用说明书
冷库使用说明书
一、产品功能介绍
冷库是一种用于存放冷冻和冷藏食品以保持其新鲜性和质量的
设备。
它适用于超市、食品加工厂、仓储中心等场所。
冷库通过控
制温度和湿度，有效地延长食品的保质期，确保食品的安全和质量。
二、安装与部署
1.选择合适的位置：冷库应安放在通风良好、避免阳光直射的
地方。
同时需要保证地面平整、坚固，以免对设备造成损坏。
2.安装电源：将冷库的电源插头插入正确的电源插座，并确保
电源线不被压在设备下方。
3.连接进出风口：根据冷库进出风口的位置，将进风管道和出
风管道连接到正确的位置。
4.接通电源：将冷库的主电源开关打开，确保电源稳定。
三、使用方法
1.设置温度：打开冷库的控制面板，根据需要设置合适的温度。
建议将冷库设置在食品所需的温度范围内，以最大限度地保持食品
新鲜。
2.定期清洁：定期清洁冷库的内部和外部。
使用温和的清洁剂
和湿布擦拭冷库内部的表面，确保无污垢和异味。
3.保持通风：确保冷库的进出风口畅通，以确保空气流通和温
度均匀分布。
4.避免过度装载：冷库的承载能力有限，请避免过度装载食品，以免影响冷却效果和设备寿命。
5.定期维护：定期检查冷库的电线、电源等设备是否正常工作。
如发现异常情况，请及时联系专业技术人员进行处理。
四、注意事项
1.禁止非专业人员拆卸冷库设备。
任何维修和拆卸工作应由专
业人士进行。
2.避免使用尖锐物品接触冷库内部表面，以免刮伤或损坏。
3.严禁在冷库内燃烧明火或存放易燃物品，以免发生火灾。
冷库的操作规程
冷库的操作规程
《冷库操作规程》
一、冷库的开启和关闭
1.1 在进入冷库之前，确保穿戴好防寒服和手套。
1.2 使用正确的钥匙打开冷库门，进入冷库。
1.3 关闭冷库门时，确保门关紧，以保持冷库内部温度稳定。
二、冷库内物品的摆放
2.1 将冷藏物品按照分类摆放，确保通道畅通。
2.2 避免将大量热物品直接放入冷库，以免影响冷库内部温度。
2.3 需要遵循先进先出的原则，确保冷藏物品的新鲜度和质量。
三、冷库的保洁和维护
3.1 定期清理冷库内地面和货架，避免积聚杂物。
3.2 定期检查和清洁冷库的排水系统，防止结冰和堵塞。
3.3 定期检查冷库的制冷系统和温度控制设备，确保其正常运转。
四、冷库的安全操作
4.1 在冷库内工作时，避免长时间停留，以免受到寒冷的伤害。
4.2 禁止在冷库内吸烟或使用明火。
4.3 发现冷库设备异常时，应立即停止使用，并及时通知维修
人员进行处理。
五、冷库的温度控制
5.1 根据存储物品的要求，合理设置冷库的温度，避免温度过
高或过低。
5.2 定期检查冷库的温度记录，确保符合食品安全和质量要求。
六、冷库的应急措施
6.1 如发现冷库内有异常情况，应立即通知相关人员，并采取
相应的应急措施。
6.2 在冷库内发生紧急情况时，及时按照应急预案进行处理，
并确保人员的安全。
以上是关于冷库操作规程的基本要点，冷库工作人员在日常操作中需严格遵守上述规程，确保冷库的安全和正常运转。
冷库JDC160 温控器使用说明
冷库JDC-160温控器使用说明书规格说明：◆面板尺寸：97.5×50(单位：mm)◆建议安装孔尺寸：91.5×45.5(单位：mm)◆外壳：阻燃ABS塑料◆防护等级：IP45◆使用环境：◇工作环境温度：－10℃～+60℃；◇工作环境相对湿度：20％～85％(不凝露)。
◆主要功能及电参数：◇电源电压：220VAC±10％；◇电源功耗：≤5W；◇温度测量范围:-40℃～+50℃；◇测量精度：±l℃；◇分辩率：1℃；◇开机延时保护时间：0～9min◇高低温报警范围：O℃～20℃（20时取消报警功能）-◇温度校正范围： -5℃～+5℃；◇除霜周期：0～99h；◇最大除霜时间：0～99min◇压缩机输出接点：10A 240VAC；除霜输出接点：10A 240VAC；◇传感器：NTC 103AT。
参数设定操作：◆修改参数值操作：◇按住[设置]键3S进入参数项选择模式，设置指示灯亮；LED显示某一参数项；◇按[▲]或[▼]键选择参数项（F1……F7），按[▲]增加，按[▼]减少，再按[设置]键显示相应参数项的参数值；◇按住[设置]键不松手，同时再按一下[▲]键或[▼]键改变参数值，如连续按[▲]或[▼]键不放，参数值自动快速增大或减小；松开[设置]键，单按[▲]或[▼]键选择下一个参数项，按住[设置]键不松手，同时再按一下[▲]键或[▼]键改变参数值，重复以上步骤进行所有参数值的设定；◇所有参数设定完毕，按一下[确认]键保存所有设定值，返回温度测量状态设置指示灯灭。
若30S后无键操作，机器自动存储设定值并返回温度测量状态，设置指示灯灭。
若在参数设定完成后30S内未按[确认]键保存就断电，机器仍按原来的参数值运行。
◆查看参数值操作：◇按一下[▲]键，显示已设定上限值2S，返回当前温度显示状态；◇按一下[▼]键，显示已设定下限值2S，返回当前温度显示状态；◇按一下[设置]键，显示已设定除霜间隔、最大除霜时间各2S，返回当前温度显示状态。
小型冷库操作规程
小型冷库操作规程
《小型冷库操作规程》
一、冷库操作前的准备
1. 确保冷库内物品已整齐摆放，无杂物堆积；
2. 检查冷库内温度，确保符合存储要求；
3. 检查冷库门封闭情况，确保密封性良好。
二、开启冷库操作
1. 打开冷库门前，先关闭冷库附近的任何暖气、通风设备；
2. 缓慢打开冷库门，避免冷空气流失过快；
3. 进入冷库后，迅速关门，以免温度波动过大；
4. 立即进行所需操作，减少冷库内温度波动。
三、关闭冷库操作
1. 操作完毕后，迅速离开冷库，关闭冷库门；
2. 检查冷库内温度，确保符合存储要求；
3. 恢复冷库附近的暖气、通风设备，使冷库温度逐渐恢复稳定。
四、冷库定期维护
1. 定期清洁冷库内的积冰和杂物；
2. 定期检查冷库门的密封情况；
3. 定期维护冷库设备，确保正常运转。
五、冷库安全注意事项
1. 进入冷库工作时，应穿着适当的防寒衣物；
2. 进入冷库前应提前通知他人，并保持通信畅通；
3. 长时间操作冷库时，应定时休息，避免寒冷引起身体不适。
以上即为小型冷库操作规程，操作人员应严格遵守以上规程，确保冷库的正常运转和贮存物品的质量安全。
冷库温度控制系统使用说明书
图3
触摸“温度标定”按钮后打开温度标定画面，该画面是显示温度和实际温度不一致的时候才修改该画面的参数。图4所示
图4
冷库温度控制系统使用说明书
本系统由西门子S7200、维纶通触摸屏、正泰继电器、温度变送器组成。本系统通电后第一个画面如图1所示；触摸“进入系统”按钮打开主画面。图2所示；
图1
图2画面上有当前温度显示、上下限温度显示、温度曲线及控制按钮。该画面上监控温度外可以控制压缩机启停、温度曲线上移动滚动条可查询历史数据。触摸“设定参数”按钮打开设定画面。图3所示；
图2
图3画面是主要参数的设定画面，参数修改时必须密码确认才能修改。
上同时启动运行快速制冷状态。
下限设定：该系统内下限设定没参与控制，温度到下限后输出报警输出。
运行周期：该系统正常情况下一台压缩机启动，这台压缩机运行运行周期后自动转换另一台压缩机运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、冷库安装前的准备工作二、冷库设备的安装及调试三、冷库设备的使用常识和注意事项四、冷库设备的技术参数五、冷库设备的运行调试及电控箱（ECB-20 ）使用说明六、电控箱（ECB-20）上STC-9000 控制器参数设定和功能说明七、冷库设备的维护保养八、冷库设备的常见故障及排除九、冷库电控原理图一、冷库安装前的准备工作1、冷库设备安放在通风良好的干燥洁净环境中。
禁止在易燃、易爆、易腐蚀、有破坏绝缘的气体和导电尘埃的环境中使用本设备，禁止在不安全或有安全隐患的环境中使用本设备。
2、应有足够的空间进行冷库设备的安装，地面用混凝土抹面找平，基础耐力不小于10T/m 2 。
地面预留排水孔或槽。
3、冷库设备使用的电源为三相四线380V/50Hz ，检查所使用的电源是否与设备配套。
线载负荷是否符合要求而满足设备的的正常运行。
并配备冷库专用电闸。
4、冷库设备一般配用风冷式冷凝器，不需要用水，特别适用于边远地区和缺水地区使用。
（特殊情况下可用水冷式冷凝器）5、冷库设备应有专人负责看管。
并了解用电常识和熟悉冷库的基本构造、性能。
二、冷库设备的安装及调试先检查设备的外包装是否破损。
拆箱后对照装箱单检查所有随机文件和配件是否齐全。
检查机器的零部件是否因长途运输、搬运而松动、破损。
用户根据厂方提供的图纸和安装说明书进行安装调试。
当用户对冷库的常识不甚了解或对冷库安装毫无把握时，可与厂方达成协议，由厂方为您提供有偿服务。
三、冷库设备的使用常识和注意事项冷库内放置的物品应留有一定的空隙，以利于冷气的流动。
冷库的制冷机组周围严禁堆放物体并远离发热源，以利于空气流动而充分散热，并定期用软毛刷清除制冷机组、散热器上的灰埃。
这些都是为了确保散热。
冷库的库温设定应在规定的范围内，否则会增加冷库的工作负荷而损坏冷库元件。
储藏保鲜库库内温度设定在0~+5 ℃，冷冻库库内温度设定在0~-18 ℃，低温库库内温度设定在0~-23 ℃。
其它参数的设定请参考说明书。
应尽量减少冷库的开门次数，并确保关门严密，进出货物时应尽量缩短时间，以减少冷量的损耗而节约电力。
观察电源电压的波动是否在规定的范围内。
经常观察冷库运行时的噪声有无异常。
制冷机组上的冷凝器风机是吸风散热（风向朝压缩机方向吹），经常观察风机的转向是否正确（三相电源的改变会改变风机的转向），风机转向不正确会导致制冷下降、缩短制冷机的使用寿命。
特别提醒用户：当冷库内有人，而冷库门却被外面的人关上时，冷库里的人不要心慌，当你靠近冷库门时会很快发现冷库门的紧急制动把手，用力向外推即可打开冷库门。
冷库门的门锁结构图如下：四、冷库设备的技术参数外形尺寸：长* 宽* 高=库温：保温板：δ= 彩钢聚苯板整机功率：电源配置：制冷工质：R22五、冷库设备的运行调试及电控箱（ECB-20 ）使用说明•全面检查冷库的各部件是否正常，电源是否正常。
将控制箱上的选择开关置“停止”位置，然后合上冷库的专用闸和配电箱里面的控制闸，配电箱上的LED 屏显示当前库温（闪烁显示）并超温报警，报警状态下按LED 屏右边的任意键均能消除报警音（也可不设报警音，见第六项管理者参数设定）。
冷库出厂时配电箱已根据用户要求设定好，用户有其它要求也可自行设定，但要了解冷库的基本技术参数后再进行STC-9000 控制器（在控制箱上）的各项参数的设定。
•自动运行状态：将控制箱门上边的开关置于“自动”位置，下边的开关置于“停止”位置。
•手动运行状态：将控制箱门上边的开关置于“手动”位置，用下边的开关，手动实现对压缩机及化霜器的控制。
手动工作状态下，温度控制器显示当前库温，但不参与功能控制。
•电控箱上STC-9000 控制器指示状态说明：六、电控箱（ECB-20）上STC-9000 控制器参数设定和功能说明STC-9000 控制器是ECB-20电控箱的核心部件，使用方法如下：•参数查看：（在非设置状态下）☆按一下“▲”键，依次显示化霜传感温度和回差设定值，各 2 秒后显示当前库温。
☆在化霜状态下，按一下“ ▼ ”键，依次显示设定温度和剩余化霜时间，各 2 秒后显示当前库温。
☆在非化霜状态下，按一下“ ▼ ”键，依次显示设定温度和距下次开始化霜的时间，各2 秒后显示当前库温。
☆在取消化霜功能时，按一下“ ▼ ”键，依次显示设定温度和“ 99 ”，各 2 秒后显示当前库温。
•参数设置：LED 屏显示F1•在非设置状态下，按功能键（SET ）3 秒以上，进入用户菜单，如按功能键10 秒以上，进入管理者菜单，（两种菜单界面的设置方法相同），此时设置指示灯亮，数码管显示可以设置的菜单项，按“▲”键或“ ▼ ”键改变设置菜单。
•在菜单设置状态下，按功能键（不大于3 秒）进入该菜单项目的参数设置状态，此时设置指示灯亮，数码管显示该菜单项目的当前设定值。
•在参数设置状态下，按“▲”键或“ ▼ ”键改变当前参数设定值。
按“▲”键或“ ▼ ”键2 秒以上可快调整参数值，按功能键（不大于3 秒）将保存该参数，并退出参数设置状态，自动返回到下一个菜单选项的设置状态。
•不论在何种设置状态下，按功能键3 秒以上，系统将保存修改参数，并退出设置状态。
•在设置状态下，按化霜键无效。
•在设置状态下，30 秒无输入，系统保存当前设置并退出设置状态。
用户菜单设置参数范围：管理者菜单设置参数范围：•参数设定举例：用户常规参数设定：本冷库要求-15 ℃关机，-10 ℃开机，•则各参数设定如下：STC-9000 控制器在非设置状态下，按功能键（SET ）3 秒以上，进入用户菜单，菜单显示F1 （温度下限），再按一下功能键，数码管显示该菜单项目的当前设定值。
按“▲”键或“ ▼ ”键改变当前参数设定值。
按“▲”键或“ ▼ ”键2 秒以上可快调整参数值，把当前设定值调整为-15 。
再按一下功能键，菜单显示F2 （温度回差），再按一下功能键，数码管显示该菜单项目的当前设定值。
按“▲”键或“ ▼ ”键改变当前参数设定值。
把当前设定值调整为5 。
按功能键 3 秒以上，系统将保存修改参数，并退出设置状态。
管理者参数设定：压缩机延时3 分钟起动，本冷库要求-15 ℃关机，-10 ℃开机，每隔8 小时化霜一次，每次化霜20 分钟，化霜终止温度为15 ℃时停止化霜。
取消超温限报警功能。
•则各参数设定如下：STC-9000 控制器在非设置状态下，按功能键（SET ）10 秒以上，进入用户菜单，菜单显示F3 （压缩机延时），再按一下功能键，数码管显示该菜单项目的当前设定值。
按“▲”键或“ ▼ ”键改变当前参数设定值，把当前设定值调整为 3 （一般情况下调整为 3 ）。
再按一下功能键，菜单显示F4 （化霜周期），再按一下功能键，数码管显示该菜单项目的当前设定值，把当前设定值调整为8 。
再按一下功能键，菜单显示F5 （化霜时间），再按一下功能键，数码管显示该菜单项目的当前设定值，把当前设定值调整为20 。
再按一下功能键，菜单显示F6 （化霜终止温度），再按一下功能键，数码管显示该菜单项目的当前设定值，把当前设定值调整为10 。
再按一下功能键，菜单显示F7 （超温限报警），再按一下功能键，数码管显示该菜单项目的当前设定值，把当前设定值调整为20 。
再按一下功能键，菜单显示F8 （温度校正），再按一下功能键，数码管显示该菜单项目的当前设定值，把当前设定值调整为0 。
按功能键3 秒以上，系统将保存修改参数，并退出设置状态。
◆功能说明•压缩机工作：当压缩机同时满足a 、b 、c 三项时或者同时满足a 、d 、e 三项时开始工作。
(a) 、压缩机延时时间大于设定的延时时间(b) 、库温高于设定温度+ 回差温度(c) 、化霜结束(d) 、强制制冷(e) 、库温高于设定温度•压缩机停机：当系统满足下列条件之一时，压缩机工作停止。
(a) 、库温不高于设定温度(b) 、强制制冷停止(c) 、化霜开始•化霜开始：在同时满足条件a 、b 时或者同时满足a 、c 时，化霜开始。
(a) 、化霜传感器的温度小于化霜终止设定温度(b) 、到达设定的化霜开始时间(c) 、强制化霜开始•化霜终止：在同时满足下列条件之一时，化霜终止。
(a) 、化霜传感器的温度不小于设定的化霜终止温度(b) 、到达停止化霜的时间(c) 、强制制冷开始☆当化霜时间和化霜周期任一项设定值为0 时，取消化霜功能。
•报警及报警取消：•传感器故障报警：通电状态下，库温传感器故障时，LED 闪烁显示“ E1 ”，蜂鸣器响。
化霜传感器故障时，LED 交替闪烁显示“ E2 ”与库温，蜂鸣器响。
两传感器同时故障时，LED 交替显示“ E1 ”和“ E2 ”，蜂鸣器响。
库温传感器故障时仍可执行或取消强制制冷功能，。
化霜传感器故障时仍可执行或取消强制化霜功能。
•温度超限报警：当库温大于等于温度设定值+ 回差+ 超温限设定值或者库温小于等于温度设定值- 超温限设定值时，测量温度闪烁显示，同时蜂鸣器响。
当温度超限设定值设定为20 ℃时，取消温度超限报警功能。
•超测控温范围报警：当温度大于50 ℃或小于-40 ℃时，机器分别显示“ HH ”或者“ LL ”，同时蜂鸣器响。
•报警消音：报警状态下，按任意键，均能消除报警音，但不改变LED 显示状态。
七、冷库设备的维护保养•冷库设备长期不用时，应截断冷库的总电源，并确保制冷机组不受潮、不被灰埃等其它物质污染。
•制冷机组上的冷凝器散热片很容易被灰埃沾污，应根据实际情况定期用软毛刷清除（去除翅片间的积埃），以保持良好的传热效果。
散热好，制冷才好。
特别在炎热的夏季，更要保证冷凝器的散热。
•冷库的电器设备应避免受潮，以免漏电造成触电事故。
•冷库的门的铰链、拉手、门锁和轨道上应根据实际情况定期添加润滑油。
•冷库的电器设备检修应有由电工或懂得用电知识的人员来操作，任何检修都必须切断电源，以确保安全。
•制冷机在运转过程中应避免振动，振动除了增加机械磨损外还会导致机组上连接管松动或断裂。
机器在运转过程中若发现噪声异常，应停机检查，排除后再运行。
•定期检查制冷机组的各连接管、阀件、冷风机上的连接管是否牢固，是否有制冷剂渗漏（一般渗漏的地方会出现油迹）。
检漏最实用的方法是：用海绵或软布沾上洗涤剂，揉搓起沫，然后均匀涂在要检漏的地方，观察数分钟。
若渗漏会有气泡出现。
在渗漏的地方做上记号，然后做紧固或气焊处理（由*冷工作人员进行检修操作）。
•冷库的上面（顶板）不应堆放杂物，否则冷库的库板会变形而影响保温性能，并保持冷库周围通道畅通无阻，只有确保散热良好，制冷才能良好。
安放冷库的位置应保持干燥、洁净、无易燃易爆物品、确保没有任何安全隐患。
•如因空气湿度过大、化霜间隔时间短、化霜时间短、冷气不畅通、库温设定不正常，所有这些都会导致库内冷风机上霜层增厚，库温不降。
