20万吨净水厂设计计算说明书
净水厂设计计算书
净水厂设计计算书设计计算书：净水厂设计一、引言净水厂是为了提供清洁、安全、可靠的饮用水供应服务而建立的设施。
本设计计算书旨在对净水厂的设计进行全面的计算和说明，以确保其设计符合相关标准和要求。
二、设计流程1.确定供水规模和水质要求：根据用户需求确定净水厂的设计处理量，并确定水质要求，包括对悬浮物、有机物、微生物和化学成分的要求。
2.水源调查和选择：对供水水源进行调查和评估，确定其水质和水量，并选择最适合的水源。
3.工艺流程选择：选择适当的净水工艺流程，包括预处理、混凝、絮凝、过滤、消毒等环节，并根据水源水质和水量要求进行计算。
4.工艺设备选择：根据工艺流程选择适当的设备，并进行设备数量和尺寸的计算。
常用设备包括澄清池、絮凝池、滤池、曝气池、消毒装置等。
5.设备布置和管道设计：根据工艺设备的尺寸和数量，进行设备布置和管道设计，以确保净水效果和流程的顺畅。
6.水源保护措施：根据供水水源的特点，设计并实施相应的水源保护措施，确保供水水源的安全和可靠性。
7.操作和维护方案：制定净水厂的操作和维护方案，包括设备的日常操作、维护保养和定期检查等，以确保净水厂的正常运行。
三、设计计算1.净水流程计算：根据设计处理量和工艺流程，计算净水的流程和时间，并确定各个环节的处理效果。
2.设备尺寸计算：针对各种设备，进行尺寸计算，包括澄清池的容积、滤池的面积、消毒装置的处理量等，以确保设备能够满足设计要求。
3.管道设计计算：根据净水厂的布置和管道的长度、直径等参数，进行管道设计计算，并确定管道的材料和压力等级。
4.水力计算：针对净水流程、设备和管道，进行水力计算，包括管道的流速、压力损失、泵的扬程和功率等。
5.投资和运行成本计算：根据设备和材料的价格以及净水厂的运行成本，进行投资和运行成本的计算，并进行经济效益评估。
四、设计结果与讨论根据以上计算，得到净水厂的设计结果，并对其进行讨论，包括工艺流程的合理性、设备的选择和尺寸、管道的布局以及经济效益等方面。
净水厂设计计算说明书
原水—→静态混合器—→网格絮凝池—→斜管沉淀池—→V型滤池—→消毒—→清水池—→二级泵站—→城市管网
关键词：给水工程设计、水厂工艺、V型滤池、城市管网。
Thewater supply network planfor a county of ChengguandaWaterworks Design
Key words:water supply project, water treatment process,AquazurVfilter cell,municipal pipe network
毕业设计任务书
一、设计内容
1．设计题目：城固县给水工程初步设计
2．设计内容：
2.0查找外国水厂相关资料,翻译3000字以上的外文资料。
Abstract
The design is water supply project forthe county of Chengguwith the total volume of76923cubic metersper day.
The whole project consists of three parts which is Water purification project，water giving project and water arrangement and clarificationproject.
mg/L
0.01
8
氨氮
mg/L
0.06
19
耗氧量
mg/L
0.85
9
亚硝酸氮
mg/L
0.003
20
溶解氧
mg/L
10.4
10
净水厂设计说明

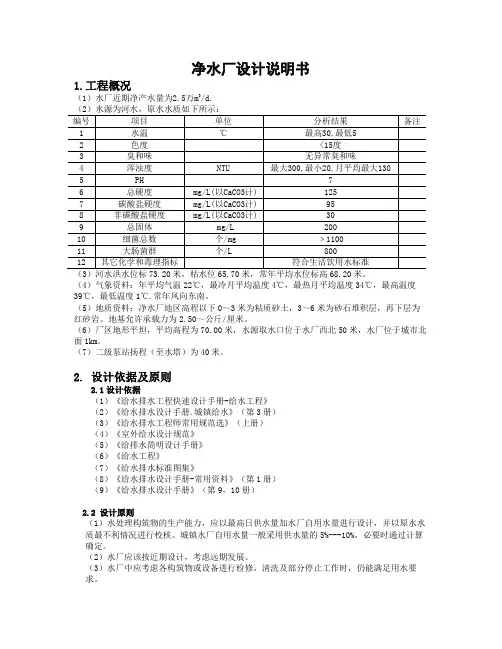

净水厂设计说明书1.工程概况（1）水厂近期净产水量为2.5万m3/d.（2）水源为河水，原水水质如下所示：编号项目单位分析结果备注1 水温℃最高30,最低52 色度<15度3 臭和味无异常臭和味4 浑浊度NTU 最大300,最小20,月平均最大1305 PH 76 总硬度 mg/L(以CaCO3计) 1257 碳酸盐硬度 mg/L(以CaCO3计) 958 非碳酸盐硬度 mg/L(以CaCO3计) 309 总固体 mg/L 20010 细菌总数个/mg ﹥110011 大肠菌群个/L 80012 其它化学和毒理指标符合生活饮用水标准（3）河水洪水位标73.20米，枯水位65.70米，常年平均水位标高68.20米。
（4）气象资料：年平均气温22℃，最冷月平均温度4℃，最热月平均温度34℃，最高温度39℃，最低温度1℃.常年风向东南。
（5）地质资料：净水厂地区高程以下0～3米为粘质砂土，3～6米为砂石堆积层，再下层为红砂岩。
地基允许承载力为2.50～公斤/厘米。
（6）厂区地形平坦，平均高程为70.00米，水源取水口位于水厂西北50米，水厂位于城市北面1km。
（7）二级泵站扬程（至水塔）为40米。
2. 设计依据及原则2.1设计依据（1）《给水排水工程快速设计手册-给水工程》（2）《给水排水设计手册.城镇给水》（第3册）（3）《给水排水工程师常用规范选》（上册）（4）《室外给水设计规范》（5）《给排水简明设计手册》（6）《给水工程》（7）《给水排水标准图集》（8）《给水排水设计手册-常用资料》（第1册）（9）《给水排水设计手册》（第9，10册）2.2 设计原则（1）水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以原水水质最不利情况进行校核。
城镇水厂自用水量一般采用供水量的5%---10%，必要时通过计算确定。
（2）水厂应该按近期设计，考虑远期发展。
（3）水厂中应考虑各构筑物或设备进行检修，清洗及部分停止工作时，仍能满足用水要求。
20万吨净水厂技术规格书
XXXX市南郊净水厂及配套管线工程（第四标段）净水厂、取水头部工艺设备技术规格书XXXXXXXXXXXXXXXXXXXXXXXXXX二〇一三年十二月六日目录一、工程概况 (4)二、工程范围 (4)三、总体要求 (4)四、设计安装和调试要求 (4)五、设备生产和采购 (5)六、采用法规、标准 (5)七、工艺设备国产部分技术规格 (6)7.1半桥式周边传动浓缩机 (6)7.2反冲洗水泵 (7)7.3前加氯水泵 (9)7.4后加氯水泵 (11)7.5全自动变频调速给水装置 (12)7.6鼓风机 (15)7.7闸板类 (19)7.8阀门类 (21)7.9伸缩接头类 (27)7.10起重设备 (30)7.11不锈钢制品 (36)7.12其他设备 (37)八、工艺设备进口部分技术规格 (42)1、溶药搅拌器和潜水搅拌器 (42)2、潜水排污泵 (46)3、空气压缩机 (50)4、加氯系统成套设备 (61)5、加药装置 (77)6、污泥切割机 (84)7、刮泥机 (85)8、污泥螺杆泵 (88)9、滤池配套气动阀门 (92)10、离心脱水机成套设备 (98)九、设备清单 (107)一、工程概况该项目位于XXXX市八水厂东北侧，其建设规模为：日处理20万立方米，本标段包括净水厂水处理工艺设备、取水头部沉砂池水处理工艺设备、净水厂配水井工艺设备、净水厂鼓风机房工艺设备、净水厂反冲洗泵房工艺设备、净水厂加氯及加药间工艺设备、净水厂污泥浓缩池及投配泵房工艺设备、净水厂废水及排泥调节池工艺设备、净水厂污水处理设施工艺设备、净水厂脱水机房工艺设备、取水头部改造设备、净水厂自控设备、取水头部自控设备等的采购及安装工程。
二、工程范围全套施工图纸范围内（包含净水厂水处理工艺设备、取水头部沉砂池水处理工艺设备、净水厂配水井工艺设备、净水厂鼓风机房工艺设备、净水厂反冲洗泵房工艺设备、净水厂加氯及加药间工艺设备、净水厂污泥浓缩池及投配泵房工艺设备、净水厂废水及排泥调节池工艺设备、净水厂污水处理设施工艺设备、净水厂脱水机房工艺设备、取水头部改造设备、净水厂自控设备、取水头部自控设备等的采购及安装工程）所有工作内容（包括招标文件、工程量清单、答疑补充文件等）三、总体要求作为一个完整的净水厂工程，工艺技术、全套设备和规格参数必须满足设计要求，在此前提下应提高设备的可靠性和先进性。
净水厂设计计算说明书
1自然条件地形、地质福州市地处闽江下游福州盆地，盆地总面积约200Km2，四周有鼓山、旗山、五虎山莲花峰等群山环抱。
地貌类型以平原为主，地势由西北向东南倾斜，市中心散落有乌山、于山和屏山等小山，南台岛上有仓山、盖山和城门山。
市区高程一般为5～15m（黄海高程系），闽江横贯市区，由于地势较低，易受洪涝灾害，需沿江、河筑堤。
市区主要有两类地质：一是靠山的丘陵地区，主要在于于山、乌山、屏山一带以及市区四周群山余脉高地和仓山区丘陵地带，容许承载力约；二是淤积、冲积地区为高压缩性土，范围较广，淤泥埋藏浅，容积承载力为～，地下水位高，一般在地面下～2.0m。
气象条件福州市属于亚热带海洋性季风气候，夏季炎热多雨，冬季温暖少雨。
（1）气温年平均：19.6摄氏度极端最高：41.1摄氏度（1950年7月19日）极端最低：－2.5摄氏度（1940年1月25日）（2）水量年平均：1355.8mm年平均降水天数：天24小时最大降水量：167.4mm暴雨主要出现月份：5～9月（3）霜冻年无霜期326天（4）风常年主导风向为西北风和东南风，冬季多西北风，夏季盛行东南风。
平均风速：2.8m/s极大风速：40.7m/s基本风压：m2台风影响本市始于5月，结束于11月中旬，以7月中旬至9月中旬次数最多。
（5）湿度年平均相对湿度77%最大相对湿度84%最小相对湿度5%（6）蒸发量年平均蒸发量 1451.1mm水文条件闽江是福建省最大河流，水量充沛。
闽江在淮安以下分为两支，北支为北港，穿越市区至马尾，将中心城区分为江北平原和南台岛两部分，长为30.5km，平均水面坡降‰，枯水季水面宽150～200m。
南支为南港，又名乌龙江，经洪塘、湾边、纳入大漳溪河以后，出峡兜于马尾、长乐营前与北港又合二为一，南港长34.4km，进入河口段经亭江、倌口、琅歧流入东海。
闽江流域面积60992Km2，水系全长2959Km，流经36个县、市。
根据竹歧水文站1936年至1980年统计资料：闽江下游年平均径流总量为亿m3，1992年7月7日最大洪峰流量30300m3/s，1971年8月30日最枯流量196m3/s，水口电站建成后，水库对洪峰调节作用不显著，最大下泄流量（坝下保证流量）为308m3/s。
净水厂设计计算说明书
净水厂设计计算说明书一、引言净水厂是指将海水、淡水或含有杂质的水进行过滤、净化处理，以获得符合饮用水及工业用水标准的设施。
本设计计算说明书旨在提供一个完整的净水厂的设计计算方案，确保净水厂的正常运行和满足水质要求。
二、设计要求1.处理水质要求：根据当地的水质标准，确定净水厂需要处理水的主要指标，并确保出水质量符合国家及相关标准；2.处理能力要求：根据预计的供水量，确定净水厂的处理能力，确保满足市场需求；3.设计方案要求：考虑经济性、可行性和可持续发展，确定合适的净水厂设计方案。
三、设计计算内容1.进水水质分析及处理方案进水水质分析是净水厂设计的重要基础工作。
通过对原水水质的分析，确定需要去除的污染物种类及其浓度，以便选择合适的处理工艺和设备。
-对原水水质进行逐项分析，包括悬浮物、溶解物、微生物、有机物和无机物等；-根据原水水质分析结果，确定合适的处理工艺，如预处理、混凝、沉淀、过滤和消毒等；-计算所需处理量，确定处理设备的规格和数量。
2.设备选型与计算净水厂的设备选型与计算是确保设备运行正常并满足水质要求的重要环节。
对每个处理工艺的设备进行选型与计算，并设计出合理的设备配置方案。
-根据处理工艺，选取适合的设备，如加药装置、混凝剂投加设备、过滤设备和消毒设备等；-根据处理工艺参数和运行条件，计算设备的规格，如滤料的直径、厚度和过滤速度等；-确定设备配置方案，进行设备布置图的设计。
3.过程设计与计算过程设计与计算是净水厂设计的核心内容之一，包括净水厂的流程设计、设备布置和运行参数计算等。
-确定净水厂的处理流程，包括原水处理、混凝、沉淀、过滤和消毒等；-进行净水厂的流量和压力计算，确定管道和泵站的规格和数量；-进行各处理工艺设备的运行参数计算，如沉淀池的泥泵流量、混凝剂用量和消毒剂用量等。
4.安全与环保设计净水厂的安全与环保设计是确保净水厂运行安全和环保的重要环节。
针对净水厂可能面临的危险和环境污染问题，进行相应的设计和措施。
20万吨日自来水厂工艺设计(毕业设计)[管理资料]
![20万吨日自来水厂工艺设计(毕业设计)[管理资料]](https://img.taocdn.com/s3/m/03f64ed1af45b307e971978b.png)
20万吨/日自来水厂工艺设计同济大学给水排水工程专业 2009届学生姓名：黄凌指导老师：邓慧萍【设计总说明】某市位于江西省中偏东部，抚河中游，南赣公路通过境内，向乐铁路纵贯市西，交通便利。
中心城区是该市的政治、经济、文化和科技、信息、物资流通中心，由文昌桥区和上顿渡、抚北镇、红桥镇一区三镇组成。
该市处于赣抚平原向武夷山区过渡地带，地形为南北长，东西窄，地势南高北低，地震少发，气候温和，日照充足。
该市自来水公司现有五个水厂，，加上部分工业自备水8万m3/d，。
尽管如此，该市供水事业仍存在诸多问题，如工艺落后；五座水厂运行时间均在十五年以上，事故隐患多；水安全性难以保证；配水管网有待优化；城市供水普及率低等问题。
为满足城区经济发展，改善市民用水现状，以及提高供水安全性，扩大供水能力，现新建供水规模为20万m3/d的水厂，分两期建成。
新建水厂以抚河为水源，水源水质达到生活饮用水水源水质二级标准，仅需常规处理即可达到生活饮用水水质要求。
经方案比较,南区水厂扩建工程采用岸边式取水构筑物取水，处理工艺采用高密度澄清池加V型滤池，消毒剂采用氯消毒。
该新建水厂水源为地表水，水位变化幅度小，岸边水质和地质条件好，适宜用岸边式取水构筑物取水。
为使取水泵房布置紧凑，减小占地面积，减短吸水管路的长度，将进水间与泵房合建。
进水间设置上、下两层格栅，以便在不同水位时取得水质较好的原水。
泵房土建按远期考虑，水泵按近期考虑，泵房为半地下式的矩形泵房。
考虑到新建水厂用地限制，采用占地面积较小的高密度澄清池。
高密度澄清池是由法国得利满公司研制的一种采用斜管沉淀及污泥循环方式的高速澄清池，具有处理效果高、单位面积产水量大、适应性强、处理效果稳定等优点。
高密度澄清池的工作原理是基于原始概念上整体化的絮凝反应池、推流式反应池至沉淀池之间的慢速传输、泥渣的外部再循环、斜管沉淀机理以及采用混凝剂加助凝剂这五点之上。
高密度澄清池在国内运用的实例较少，在上海市杨树浦水厂的扩建工程以及在乌鲁木齐石墩子山水厂中有运用，设计参数资料较少，因此本设计主要参考这两个水厂的设计参数以及相关文献。
净水厂设计计算说明书
课程设计计算说明书课题名称《水质工程学》—净水厂课程设计学院（系）建筑工程学院管理与市政工程系专业给水排水工程学号学生姓名2010 年7 月 3 日至2009 年7 月17 日共 2 周一、设计目的及任务1.目的城市给水处理设计室给水工程课程教学环节之一，其目的在于加深理解所学的知识，培养学生运用所学的理论和技术知识分析和解决实际工程设计问题的初步能力，使学生在设计、运算、绘图、查阅资料设计手册及使用设计规范等基本技能上得到初步训练和提高，初步树立技术经济意识。
2.任务根据所给的资料和设计要求进行系统设计，并对主要构筑物或设备的工艺尺寸进行计算，确定平面布置和高程布置，最后绘制出系统图、平面布置图和高程图，并简要写出一份设计说明书和工艺计算书，给出设备清单和材料清单。
二、水厂总体设计水厂厂址的选择，应符合城镇总体规划和相关专项规划，并根据下列要求综合确定：1.给水系统布局合理；2.不受洪水威胁；3.有较好的废水排除条件；4.有良好的工程地质条件；5.有便于远期发展控制用地的条件；6.有良好的卫生环境，并便于设立防护地带；7.少拆迁，不占或少占良田；8.施工、运行和维护方便。
水厂总体布置应结合工程目标和建设条件，在确定的工艺组成和处理构筑物形式的基础上进行。
平面布置和竖向设计应满足各构筑物的功能和流程要求；水厂附属建筑和附属设施应根据水厂规模、生产和管理体制，结合当地实际情况确定。
三、给水处理厂的设计规模及流程选择1.根据《室外给水设计规范》（GB50013-2006）可知：水处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。
水厂自用水率应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定，一般可采用设计水量的5%-10%。
当滤池反冲洗水采取回用时，自用水率可适当减小。
本设计水厂最高日供水量为Q=20×104m3/d，滤池反冲洗水采取回用，水厂自用水系数1取5%。
水厂自用水量Q2=20×104×5%=1.0×104 m3/d则给水处理厂处理规模为Q=Q1+Q2=21.0×104 m3/d2.给水处理厂的主要构筑物拟分为2组，2组平行设置，同时运行，每组处理规模为10.5×104 m3/d。
净水厂设计计算说明书
一、工程概述1.1设计任务及要求给水厂课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。
课程设计的内容是根据所给资料，设计华东地区某给水厂设计，要求对初步方案进行设计，对主要处理构筑物的工艺尺寸进行计算，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图、管线布置图、绿化施工图和某个单项处理构筑物（澄清池或过滤池）的单体图（包括平面图、剖面图，达到施工图深度）及设备选型，并简要写出一份设计计算说明书。
1.2基本资料1.2.1 工程概况本设计为华东地区某城市给水工程设计，水厂规模：日处理水量20 万吨。
设计中采用位于城市西南的河流上游作为水源地。
城市土壤种类为亚粘土。
地下水位深度6 m。
冰冻线深度0.2m。
年降水860mm。
城市最高气温38℃，最低气温-6℃，年平均气温15℃。
主导风向为冬季西北风，夏季东南风。
城区起伏较小，城市西南部预留水厂用地9.138公顷，地势平坦，高程为83.00m。
预留地平面图如下：高位冲洗水箱的容积1.2.2 地面水源（1）流量最大流量620 m³/s；最小流量230 m³/s（2）最大流速2.1 m/s（3）水位最高水位（1%）79.00m，常水位77.00m，最低水位（97%）75.00m，河岸地质条件良好，河槽平坦，最低处高程为72.00m。
1.2.3 源水水质资料编号名称单位分析结果1 浑浊度度平均17NTU；雨季高峰42NTU2 色度度183 总硬度度114 碳酸盐硬度度75 非碳酸盐硬度度76 PH值77 细菌总数个／毫升25008 大肠菌群个／升68二、设计计算2.1水厂规模：根据资料，水厂日处理水量20万m3/d，考虑到水厂自用水量，要乘以安全系数K=1.05。
则净水处理构筑物总设计流量：Q=1.05⨯20=21万m 3/d=8750m 3/h=2.43 m 3/s2.2总体设计2.2.1确定给水处理厂工艺流程根据水源水质和《生活饮用水卫生标准》（GB5749-2006）及《生活饮用水卫生规范》，根据设计的相关原始资料如水厂所在地区的气候情况、设计水量规模、原水水质和水文条件等因素，通过调查研究，参考相似水厂的设计运行经验，经技术经济比较确定采用地表水净化工艺：水厂以地表水作为水源，工艺流程如下图所示：2.2.2处理构筑物及设备型式选择 2.2.2.1取水构筑物1.取水构筑物位置选择取水构筑物位置的选择，应符合城市总体规划要求，从水源水质考虑，水质应该良好，取水构筑物应选择在水质良好的河段，一般设在河流的上游，从河床考虑，取水构筑物应设在凹岸，位置可选在顶冲点的上游或稍下游15~20m 主流深槽且不影响航运处。
净水厂设计计算使用说明
净水厂设计计算使用说明净水厂是一种用于处理水源中含有杂质和污染物的设施，以提供干净、安全的饮用水。
在净水厂的设计中，涉及到各种计算，下面是净水厂设计计算使用的说明。
一、流量计算：1.确定净水厂设计的日处理流量，一般根据当地居民用水量、工业用水量等综合考虑。
2.根据设计流量和处理工艺所需的负荷率，计算出净水厂生产所需的小时、分钟和秒流量。
二、混凝剂计量计算：1.根据水质分析结果，确定所需添加的混凝剂种类和加入量。
2.计算混凝剂的投加速率，即单位时间内投加混凝剂的质量。
3.根据净水厂设计小时流量和投加速率，计算出实际混凝剂投加量。
三、絮凝剂计量计算：1.根据水质分析结果，确定所需添加的絮凝剂种类和加入量。
2.计算絮凝剂的投加速率，即单位时间内投加絮凝剂的质量。
3.根据净水厂设计小时流量和投加速率，计算出实际絮凝剂投加量。
四、清水池设计：1.根据净水厂的设计流量和所需的保留时间，计算清水池的容积。
2.根据清水池的容积和水深，计算清水池的面积和尺寸。
五、过滤器设计：1.根据净水厂的设计流量和过滤速度，计算过滤器的有效过滤面积。
2.根据过滤器的有效过滤面积和设计小时流量，计算过滤器的数量。
3.根据过滤器的数量和尺寸，计算出过滤器的装置面积和总面积。
六、消毒器设计：1.根据净水厂的设计流量和所需的消毒剂投加量，计算消毒器的质量。
2.根据消毒器的质量和所用消毒剂的浓度，计算消毒器的体积和尺寸。
七、管道设计：1.根据净水厂的设计流量和水源距离，计算输水管道的直径和长度。
2.根据输水管道的直径、长度、材质和输水压力，计算管道的摩阻、流速和输水损失。
八、电气设计：1.根据净水厂的设计流量和处理工艺所需的能量，计算所需的电力容量。
2.根据电力容量和负载要求，设计合适的电气系统和设备。
九、控制系统设计：1.根据净水厂的工艺流程和设备要求，设计控制系统的逻辑架构和功能。
2.根据控制系统的逻辑架构和功能，选用合适的控制器、传感器和执行器，并进行布置和接线。
净水厂设计说明书计算书
广东工业大学课程设计任务书题目名称万吨/日净水厂设计学生学院土木与交通工程学院专业班级给水排水工程 11 级（1）班姓名陈梓君学号3211003484一、课程设计的内容根据所给定的原始资料，设计某城镇生活给水水厂，该设计属初步设计。
设计的内容有：1.净水厂的处理工艺流程的选择。
2.净水构筑物及设备型式的选择。
3.净水构筑物的工艺计算。
4.净水厂的总平面布置和高程布置。
5.编写设计说明书和计算书。
6.绘制净水厂的总平面布置图和高程布置图。
7.绘制处理构筑物工艺图。
二、课程设计的要求与数据要认真阅读课程设计任务书，并复习教材有关部分章节并熟悉所用规范、手册、标准图等文献资料。
要求设计选用参数合理，计算正确；说明书要有净水厂处理工艺流程及净水构筑物型式选择的理由，净水厂的总平面布置图和高程布置图要有详尽的阐述。
叙述简明扼要，文理通顺；设计计算书、说明书包括必要的计算公式、草图和图表。
图纸内容完整，布局合理，制图要规范。
保证在规定时间内，质量较好地完成任务书中所规定的设计任务。
三、课程设计应完成的工作应完成上述课程设计的内容，达到初步设计的程度。
提交设计成果，包括设计计算书、说明书及设计图纸。
设计图纸有：（1）净水厂平面布置图（1张）；(2)净水厂处理流程高程布置图（1张）。
四、课程设计进程安排五、应收集的资料及主要参考文献任务书给出的原始资料、手册、标准、规范及有关的专著。
主要参考资料：1.《给水排水工程快速设计手册.给水工程》，严煦世编；2.《给水排水设计手册.城镇给水》（第3册）；3.《给水排水工程师常用规范选》（上册）；4.《室外给水设计规范》；5.《给水排水简明设计手册》；6.《给水工程》，严煦世编。
7.《给水排水标准图集》发出任务书日期：2014 年 6 月 23 日指导教师签名：计划完成日期： 2014 年 6 月 27 日基层教学单位责任人签章：主管院长签章：附录：一、设计资料1.水厂近期净产水量为25.2 万m3/d，要求远期发展到40 万m3/d。
最新课程设计--日处理20万吨污水厂设计计算说明书
日处理20万吨污水厂设计计算说明书——负责人：罗嘉健组员：唐天鹤、陈英炜、林炯晓、钱嘉豪目录一、总论1.设计任务及要求 (2)2.设计原始资料 (2)二、总体设计概况1.污水厂规模 (3)2.污水处理厂工艺流程 (3)三、排水单体构筑物设计计算1.集水池 (3)2.提升泵站 (5)3.中格栅和细格栅 (7)4.曝气沉砂池 (10)5.氧化沟 (11)6.辐流式沉淀池 (12)7.接触消毒池 (15)8.加药及加氯间 (15)9.回流污泥泵站 (17)10.污泥浓缩池 (17)11.贮泥池及污泥脱水间 (19)四、其他设计1.辅助建筑物的设计 (20)2.道路及其他 (20)五、污水厂总体布置1.污水厂平面布置 (21)2.污水厂高程布置 (22)一、总论1.设计任务及要求通过城市污水处理厂的课程设计，巩固学习成果，加深对污水处理课程内容的学习与理解，掌握污水处理厂设计的方法，培养和提高计算能力、设计和绘图水平。
在教师指导下，基本能独立完成一个中、小型污水处理厂的工艺设计，锻炼和提高分析及解决工程问题的能力。
2.设计原始资料2.1项目概况：该镇位于南方地区，风景优美，山清水秀，但近年来因为工业的快速发展，排放的大量工业废水造成河流等水体水质日益恶化。
为保护环境，该镇规划建设一座城镇污水处理厂，将生活污水和工业废水集中处理。
2.2设计水质:进水BOD浓度为160mg/L、COD浓度为300mg/L、SS浓度为160mg/L由于BOD/COD=0.53>0.45，故污水的可生化性能好。
2.3处理目标：城镇污水处理厂出水排入GB3838 地表水Ⅲ类功能水域（划定的饮用水水源保护区和游泳区除外），执行一级B的排放标准，即：2.4温度、气象条件：2.4.1风向及风速：常风向为东南风，最大风速8m/s；2.4.2气温：月平均最高气温37.2℃,最低气温5.1℃。
2.5厂址地形、地物情况：厂区地面基本平坦，高差相差1米左右，高程在25—26米之间，厂区基本上是河滩地，周围很大面积内没有农田。
净水厂设计计算说明书2
净水厂设计计算说明书2净水厂设计计算说明书2一、引言净水厂是负责处理水源，将其转化为适合供给给城市居民使用的水的设施。
本文档将详细介绍净水厂的设计计算。
二、设计计算1.原水水质分析首先，需要对原水的水质进行分析。
通过收集水质样本，进行水质分析，包括浊度、PH值、氨氮、色度、溶解氧、硬度等指标的测定。
这些数据将用于后续的设计计算。
2.水量计算3.设计流程根据水质分析和水量计算结果，设计净水厂的处理流程。
通常包括原水进厂、预处理、混凝、沉淀、过滤、消毒等步骤。
每个步骤的操作参数、设备选型、设计流程等都需详细说明。
4.设备选型和容量计算根据处理流程，选择合适的设备进行净水处理。
对于每个处理步骤中的设备，需要进行容量计算，确保其能够满足设计时的处理需求。
例如，根据进厂水量和处理效率，计算出预处理设备的容量。
对于过滤设备，需要考虑水质要求和操作参数来确定其选型和容量。
5.设计计算示例以混凝和沉淀过程为例，进行详细的设计计算说明。
首先，根据原水的浊度和PH值，确定混凝剂的种类和投加量。
然后，根据混凝后的絮凝物去除率要求，计算出设置的沉淀池容积。
在计算过程中，需要考虑絮凝物的提升速度、沉淀池的滞留时间等因素。
6.安全运行计算三、结论本文档详细介绍了净水厂设计的计算内容，包括原水水质分析、水量计算、设计流程、设备选型和容量计算、设计计算示例以及安全运行计算等。
这些计算将确保净水厂的正常运行和安全供水。
在实际设计中，还需根据具体情况进行调整和改进。
净水厂设计计算书
净水厂设计计算书二设计计算内容一、水厂规模及水量确定综合生活用水量：Q 1=270000×250×96％=64800000L/d=64800m 3/d 生产用水量：Q 2=12000+12000+12000+8000=44000m 3/d 工业企业用水量：Q3=[(25×1600×3+35×400×3+60×400×3)+(25×1600×3+35×400×3+40×400×3)+(25×1000×3)+(25×1600×3)]／1000=639m 3/d 浇洒绿地用水量：Q 4=(Q 1 +Q 2 +Q 3 )×10％=(64800+44000+639) ×10％=10944m 3/d 未预见用水及管网漏水量: Q 5=20％×(Q 1+Q 2+Q 3+Q 4)=24077 m 3/d 设计水量：Q d =Q 1+Q 2+Q 3+Q 4+Q 5=144460 m 3/d=6019 m 3/h=1.67 m 3/s 水厂自用水量取5% Q I =1.05×TQd=6320.125 m 3/h 消防水量:Qx=55×2=110L/s=9504 m 3/d二. 给水工艺流程的确定及构筑物的选择 2.1工艺流程的确定水厂以地表水作为水源，工艺流程如图1所示。
原水混合絮凝沉淀池滤池混凝剂消毒剂清水池二级泵房用户图1 水处理工艺流程2.2构筑物形式的选择根据已选工艺流程，在设计中混合设施选用机械混合池，反应池选用折板絮凝池，沉淀池选用平流式沉淀池，滤池选用V 型滤池，采用加氯消毒。
三、给水单体构筑物设计计算（一）混凝剂配制和投加 1. 设计参数根据原水水质及水温，参考有关净水厂的运行经验，选聚合氯化铝为混凝剂。
净水厂计算书范文
净水厂计算书范文一、引言净水厂是指通过各种水处理工艺将原水转化为符合国家标准的纯净水的设施。
净水厂计算书是指在设计净水厂时所做的详细计算。
本文将以净水厂为例，介绍净水厂计算书的内容要求。
二、设计要求1.原水水质要求：根据当地水质情况，确定原水水质的各项指标，如悬浮物、溶解物、重金属等。
2.净水质量要求：根据国家标准或行业标准，确定净水的各项指标，如浊度、溶解氧、总大肠菌群等。
3.净水厂处理工艺：根据原水水质和净水质量要求，确定净水厂的处理工艺，如絮凝、混凝、过滤、消毒等。
三、工艺设计计算1.流量计算：根据原水水质和净水需求量，计算出净水厂的处理流量，包括原水的取水流量、净水的出水流量等。
2.水力计算：根据净水工艺的各个处理单元，计算出各单元的水力参数，如水头损失、差压、流速等。
3.配置计算：根据流量和水力参数，计算出净水工艺的配置，包括器材的数量、规格和布置方式等。
4.反洗计算：根据过滤器的使用情况，计算出反洗的压力、持续时间和反洗水量等。
四、设备选型计算1.设备功能计算：根据处理工艺的要求，计算出所需的设备的功能参数，如絮凝剂的用量、过滤器的处理能力等。
2.设备选型计算：根据设备的功能参数，选择合适的设备，并计算出设备的规格和数量等。
3.能耗计算：根据设备的运行参数，计算出净水厂的能耗，包括电力消耗、化学药剂的耗量等。
4.经济计算：根据设备的选型和能耗，计算出净水厂的投资成本和运行成本，包括设备购置费、人工费用、维修费用等。
五、安全措施计算1.废水处理计算：根据净水工艺的废水产生情况，计算出废水的排放量和处理方式，包括废水管道的布置和处理设备的选型等。
2.气体处理计算：根据净水工艺的气体产生情况，计算出气体的排放量和处理方式，包括气体收集、净化和排放等。
六、总结与展望本文以净水厂为例，介绍了净水厂计算书的内容要求。
净水厂计算书是净水厂设计的重要依据，涉及到原水水质、净水质量、处理工艺、设备选型和安全措施等方面的计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、总论 (2)1.设计任务及要求 (2)2.设计原始资料 (2)二、总体设计概况 (3)1、水厂规模 (3)2、总体设计 (3)2.1确定给水处理厂工艺流程 (3)2.2水厂工艺方案确定及技术比较 (3)三、给水单体构筑物设计计算 (5)（一）、混凝剂配制和投加 (5)（1）、设计参数 (5)（2）、溶液池设计及计算 (5)（二）、混合设备的设计 (6)（三）、反应设备的设计 (6)1、回转式隔板絮凝池 (6)2、平流沉淀池 (9)3、滤池 (12)4、进出水系统 (20)四、消毒 (21)五、其他设计 (21)1、清水池 (21)2、吸水井的设计 (24)3、二级泵房的设计 (24)4、辅助建筑物面积设计 (24)5、水厂管线 (24)6、道路及其它 (24)六、水厂总体布置 (25)参考文献 (25)一、总论1.设计任务及要求给水处理课程设计的目的，一方面在于培养学生的工程思想，另一方面在于学习给水处理工艺设计的基本方法。
具体表现为巩固与运用所学的理论知识，熟悉设计步骤与内容，培养分析问题和解决问题的能力。
2.设计的原始资料该城镇地处北京东部，是北京的一座重要的卫星城市，现有一座地下水源水厂和相应配套的供水系统。
近年来，由于人口的增多及工业发展，城镇规模不断扩大，现有的城市基础设施，特别是城市供水系统难以满足供水要求。
目前生活供水严重不足，大部分地区采用定时供水措施勉强维持，楼房二层无水，一些平房在高峰用水时也常发生停水现象，严重影响了市民的正常生活和工业生产发展，急需开发新水源以解决供水不足的问题。
（1）地理条件：地形平坦，稍向西倾斜，地势平均标高为22米（河岸边建有防洪大堤）（2）厂位置占地面积：水厂位置距河岸200米，占地面积充分。
（3）水文资料：河流年径流量3.76――14.82亿立方米，河流主流量靠近西岸。
取水点附近水位：五十年一遇洪水位：21.84米；百年一遇洪水位：23.50米；河流平常水位：15.80米；河低标高：10米。
（4）气象资料及厂区地质条件：全年盛行风向：西北；全年雨量：平均63毫米；冰冻最大深度：1米。
厂区地基：上层为中、轻砂质粘土，其下为粉细砂，再下为中砂。
地基允许承载力：10～12t/m2。
厂区地下水位埋深：3～4米。
地震烈度位8度。
（6）水质、水量及其水压的要求：设计水量：根据资料统计，目前在原地下水源继续供水的情况下，每天还需20万立方米。
水质：满足现行生活饮用水水质标准。
水压：二级泵站扬程按50米考虑。
二、总体设计概况1.水厂规模根据资料，水厂净水产量20万m3/d，考虑到水厂自用水和水量的损失，确定安全系数为K=1.06。
这总处理水量Q=1.06*20万=21.2万m3/d=8833.33 m3/h，取为8850 m3/h。
2.总体设计2.1确定给水处理厂工艺流程根据水源水质和《生活饮用水卫生标准》（GB5749－85）及《生活饮用水卫生规范》（卫生部，2001年6月），根据设计的相关原始资料如水厂所在地区的气候情况、设计水量规模、原水水质和水文条件等因素，通过调查研究，参考相似水厂的设计运行经验，经技术经济比较确定采用地表水净化工艺：原水→（混凝剂、助凝剂）混合→絮凝池→沉淀池→过滤池→（消毒）→清水池→提升泵站（二级泵房）→城市管网→用户2.2水厂工艺方案确定及技术比较（1）、给水处理厂工艺流程方案的选择及确定方案一：原水→一泵房→静态混合器→往复式隔板絮凝池→平流沉淀池→普通快滤池→清水池→二泵房→用户方案二：原水→一泵房→扩散混合器→折板絮凝池→斜板沉淀池→ V 型滤池→清水池→二泵房→用户（2）、方案技术比较：综上所述：方案一较合理。
三、给水单体构筑物设计计算（一）、混凝剂配制和投加（1）、设计参数根据原水水质及水温，参考有关水厂的运行经验，选精致硫酸铝为混凝剂。
最大投加量为20mg/L ，精致硫酸铝投加浓度为10%。
采用计量投药泵投加。
（2）、溶液池设计及计算溶液池设计为以高架式设置，以便能依靠重力投加药剂。
池周围应有工作台，底部应设置放空管。
必要时设溢流装置。
1）.确定溶液池容积：根据《给水排水设计手册第3册第二版城镇给水》P455页2）.溶液池容积 按下式计算：2417aQW bn=式中 2W －溶液池容积，m 3；Q －处理水量，3/m h ；本设计Q=88503/m ha －混凝剂最大投加量，20mg/L ；b －溶液浓度（5%-20%），取10%； n －每日调制次数，取n ＝3。
代入数据得：2W =14.148m 3，取14.15m 3取有效水深H 1＝1.0m ，总深H ＝H 1+H 2+H 3（式中H 2为保护高，取0.2m ；H 3为贮渣深度，取0.1m ）＝1.0+0.2+0.1＝1.3m 。
溶液池形状采用矩形，尺寸为长×宽×高＝4.2m ×2.6m ×1.3m 。
溶液池设置两个，每个容积为2W ，以便交替使用，保证连续投药。
3）.溶解池容积计算：溶解池容积3120.350.3514.15 5.0W W m ==⨯=溶解池一般取正方形，有效水深H 1＝1.0m ，则：面积F ＝W 1/H 1，有边长a ＝F 1/2＝2.236m ；取边长为2.3m 。
溶解池深度H ＝H 1+H 2+H 3 （式中H 2为保护高，取0.2m ；H 3为贮渣深度，取0.1m ） H ＝1.0+0.2+0.1＝1.3m和溶液池一样，溶解池设置2个，一用一备。
溶解池的放水时间采用t ＝10min ，则放水流量2050008.3/606010W q L s t ===⨯查水力计算表得放水管管径0d ＝100mm ，溶解池底部设管径d ＝100mm 的排渣管一根（钢管或铸铁管）。
溶解池搅拌装置采用机械搅拌：以电动机驱动浆板或涡轮搅动溶液。
4）.投药管：投药管流量 22100014.1520000.33/243600243600W q L s ⨯⨯⨯===⨯⨯查水力计算表得投药管管径d ＝20mm ，相应流速为0.8m/s 。
（二）、混合设备的设计管式静态混合器是处理水与混凝剂、助凝剂、消毒剂实行瞬间混合的理想设备：具有高效混合、节约用药、设备小等特点，它是有二个一组的混合单元件组成，在不需外动力情况下，水流通过混合器产生对分流、交叉混合和反向旋流三个作用，混合效益达90-95%，构造如图所示。
管式静态混合器设计流量：Q=21.2万m 3/d 取Q=8850m 3/h=2.46m 3/s根据《水处理工程设计计算》（韩洪军、杜茂安主编，中国建筑工业出版社）中P 62页混合设施静态混合器计算：静态混合器水头损失 h=0.1184 n Q 2/d 4.4设计中h=0.5m ，d=1.5m,Q=2.46 m3/s,则n=1.29，取n=2个，即设2个混合单元，长度L=1.1ND=1.1*1.5*2=3.3m ，实际流速v=1.39m/s,选DN1500内装2个混合单元的静态混合器。
（三）、反应设备的设计根据常用絮凝池的特点、本设计相关资料和类似水厂的工艺特点，经综合比较，选用4个回转式隔板絮凝池较合适。
1、回转式隔板絮凝池：设计水量： Q 1=Q/24n设计中取n=4个， 312120002208.3/424Q m h ==⨯ 絮凝池有效容积： 1V=T Q 设计中T=20min32208.3V 20736.160m =⨯=。
取V=740 m 3絮凝池长度： V L'H'B =设计中取H=2.5m,B=25m,则740L'11.22.525m ==⨯隔板间距 ：Q3600v 'iian H =式中ia -----第i 档廊道内隔板间距（m ）第一档流速取0.5m/s,池内水深2.5m则第一档隔板间距： 12208.30.463360010.5 2.5m a ==⨯⨯⨯取10.47m a =，则按上式计算得，实际流速10.493'm v =； 20.6m a =，实际流速20.386'm v =；30.8m a =，实际流速30.289'm v =；41.2m a=，实际流速40.193'm v =。
絮凝池总长度：隔板厚度0.1m ，隔板总共19道，则长度：L=L'+190.1=11.2+190.1=13.1m ⨯⨯水头损失计算：絮凝池为钢混结构，水泥砂浆抹面，粗糙系数n=0.013。
第一段1R 、1C 、21C 、1t v 计算结果为：R i =a i H'/(a i +2H') Ci=R i 1/6/nV lt =v i a i H'/(a i 2+a i+12)0.5H'有10.47 2.50.2150.472 2.5R ⨯==+⨯161159.540.0130.215C =⨯=21C=3544.81220.304/2.50.470.6t m s v ==+⨯其余三段iR 、iC 、2iC、itv分别为：20.268R =、261.765C =、223814.97C =、20.2316/t m s v = 30.345R =、364.421C =、234150.05C =、30.1603/t m s v =40.484R =、468.160C =、244645.81C =、40.1221/t m s v =最后隔板水流分两股回流，考虑水量平衡，流量分配为45%和55%，廊道间距近端一股为0.55m 。
另外一股为0.65m 。
回转式隔板絮凝池布置图各段水头损失计算水头损失按1.0m 计算。
GT 值校核水温t 在20℃时GT 值校核：G=(ρ•h/60μT)0.5 设计中取T=20.65s ，h=0.2m ，μ=60•1.029•10-4Pa •s1139.6(30~60)G s s --==在内 GT=39.6*20.65*60=49064.4(在104—105范围内)在隔板墙底部设排泥孔，外圈每道隔墙设两个，内圈设一个，尺寸为200mm*200mm 。
在配水廊道设DN200排泥管。
2、平流沉淀池1. 已知设计水量（包括自耗水量）：Q=8850 m 3/h =2.46 m 3/s 沉淀池个数：n=4，每组设计流量为2212.5 m 3/h 沉淀池沉淀时间：T=2.0h 池内平均水平流速：v=15mm/s 有效水深：H=2.0m ，超高：0.3m 原水平均浑浊度为68mg/l 2. 设计计算 (1)池体尺寸①单池容积VV=Qt/n=8850*2/4=4425 m3②池长LL=3.6vT=3.6×15×2=108 m③池宽B池的有效水深采用H=2.0m，超高采用0.3m，则池深为2.3m。
