光源光功率计的使用方法
光源光功率计的使用方法一、仪器准备1.检查光源光功率计是否完好，是否有电源供应。
2.将光源光功率计正确放置在平稳的台面上，避免受到外部振动的影响。
3.确保仪器所需的电源和数据传输线连接正常。
二、连接光源1.将需要测量的光源与光功率计相连。
通常有两种连接方式：a.如果光源具有光纤输出，使用合适的连接器将光纤连接到光功率计的输入端口。
b.如果光源直接输出，使用适当的接头将光源与光功率计的输入口连接。
三、校准光源光功率计1.打开光源光功率计，并确保处于待机状态。
2.进入校准模式。
根据不同型号的光功率计，可能需要在仪器上使用旋钮或触摸屏选择校准模式。
3.根据仪器要求，使用标准光源进行校准。
标准光源通常是一个已经标定过的光源，具有已知的输出功率。
4.将标准光源的输出连接到光功率计的输入端口，并根据仪器显示的指示进行校准。
5.根据仪器的提示，将标准光源的输出调整到仪器所要求的范围内，并进行校准。
四、测量光功率1.将待测光源连接到光功率计的输入端口。
2.打开光源，使其输出稳定后，开始测量。
此时光功率计将自动读取并显示光源的输出功率。
3.根据需要，可以在测量过程中设置不同的测量模式和参数，如功率单位、测量时间等。
4.进行连续测量或多点测量时，确保每次测量之间光源输出稳定后再进行。
五、测量结束和数据处理1.测量结束后，关闭光源和光功率计，断开所有连接。
2.如有需要，将测量结果记录下来，并进行数据处理。
可以使用计算机软件或其他数据处理工具进行数据分析和图形显示。
使用过程中的注意事项：1.在连接时，确保光源与光功率计之间的连接良好，避免信号损失和干扰。
2.在校准时，要根据仪器的要求正确操作，确保校准的准确性和稳定性。
3.在测量时，要确保待测光源输出的稳定性，避免光功率计读数误差。
4.在测量结果处理时，要避免人为操作误差和数据丢失。
(精编课件)光源、光功率计的使用方法.ppt
■
P(dBm)=10lg
P(mw) 1mw
■
P(dB)=10lgPP21((ddBBmm))
=10lg P1(mw) P2(mw)
■ -10dBm = 0.1 mw
■ 0dBm = 1 mw
■ 10dBm = 10 mw
■ 20dBm = 100 mw
■ dB：分贝，光功率衰减或增 益的比值。是一个表征相对值 的值，纯粹的比值，只表示两
光功率值单位：mW、uW、 nW、dBm、dB；
2.3 光源按键功能说明
ON/OFF键：按ON/OFF键，可以开/关激光光源，如果 按下该键保持在2秒钟以上，则开机后不会自动关机，否则开 机后在10分钟内未按任何键则自动关机。在开机状态下，按 下该键，即可关机。
Mode Mode键：用于选择调制方式，按动Mode键，调至方 式将在CW、270Hz、330Hz、1000Hz、2000Hz间切换。说 明：CW表示连输输出，不调制。
20KM光纤衰耗。详细损耗计算如下。 1、光纤的传输损耗：20km*0.2dB/km=4dB
2、FC型尾纤接头损耗：2*0.3dB=0.6dB 3、光纤熔接点的损耗：
10*0.1dB=1dB（一般每2公里光纤有1个熔接点） 4、光纤配线架损耗：2*2dB=4dB 5、光学损耗裕量：2.0dB 则20KM光纤总损耗预算：4dB+0.6dB+1dB+4dB+2dB=11.6dB 假定光源的发射功率为：－7.0dB，则光功率计全程测量出的损耗绝对值 应为：18.6dB左右（仪表显示为负值)。若测试的结果与预算值偏差较大， 则判断线路存在有故障点，需利用OTDR(光时域反射仪）进行精细测量。
1、操作步骤
（1）开机检查电源能量情况，并预热光源5-10分钟。 （2）按需要设置光源性质、波长选择、功率单位，确认一致性。 （3）校表：用标准尾纤连接光源、光功率计，记录入射功率P1。 （4）测量：在需测链路的两端测试记录功率值为出射功率P2。 （5）计算：A（dB)=P1-P2,此值为该链路的衰耗值。
光源光功率计的使用方法29页PPT
光源光功率计的使用方法
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。

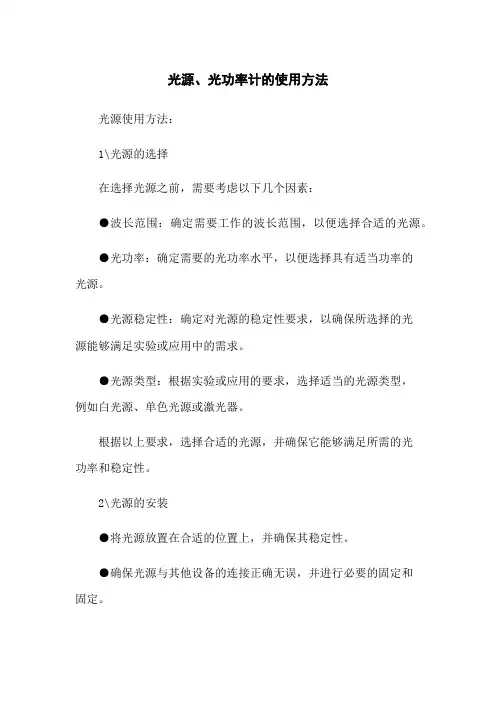

光源、光功率计的使用方法
光源、光功率计的使用方法光源使用方法：1\光源的选择在选择光源之前，需要考虑以下几个因素：●波长范围：确定需要工作的波长范围，以便选择合适的光源。
●光功率：确定需要的光功率水平，以便选择具有适当功率的光源。
●光源稳定性：确定对光源的稳定性要求，以确保所选择的光源能够满足实验或应用中的需求。
●光源类型：根据实验或应用的要求，选择适当的光源类型，例如白光源、单色光源或激光器。
根据以上要求，选择合适的光源，并确保它能够满足所需的光功率和稳定性。
2\光源的安装●将光源放置在合适的位置上，并确保其稳定性。
●确保光源与其他设备的连接正确无误，并进行必要的固定和固定。
3\光源使用●打开光源电源，并进行必要的预热，以确保光源的稳定性。
●设置所需的波长和光功率水平。
●执行所需的实验或应用。
4\光源的维护●定期清洁光源，以保持其表面的清洁度。
●确保光源电源的无故障运行，并定期检查电源线和连接器。
●在必要时更换光源的灯泡或其他部件。
光功率计使用方法：1\光功率计的连接●将光功率计连接到待测光源或光纤上。
●确保连接稳定并紧固。
2\光功率计的校准●使用已知功率的标准光源对光功率计进行校准。
●按照光功率计的说明书进行校准步骤，并记录校准结果。
3\测量光功率●将待测光源对准光功率计。
●读取光功率计上显示的光功率值，并记录测量结果。
4\光功率计的维护●定期清洁光功率计的表面，以保持其准确度和灵敏度。
●定期校准光功率计，以确保其测量结果的准确性。
附件：本文档不涉及附件。
法律名词及注释：本文档不涉及法律名词及注释。
光源、光功率计的使用方法ppt课件
5
2.1 光源、光功率计外观对比
6
2.2 光源LCD显示屏说明
激光输出接口位置：一般连 接FC、SC、ST型尾纤接头
调制频率：显示识别的调制 频率，如CW、270Hz、 330Hz、1000Hz、2000Hz；
■ 0dBm = 1 mw
■ 10dBm = 10 mw
■ 20dBm = 100 mw
■ P1(dBm) -P2(dBm)= P(dB)
■ 20dBm -10dBm= 10dB
■ 以dBm为单位的光功率能直接相减，不能直
接相加；dBm相加，只能换算回mw为单位后
计算。
15
3.1 配套使用操作步骤及注意事项
23
5.1 常见故障及解决办法
故障表现
可能原因
解决办法
LCD显示微弱
电源不足
更换电池/用可充电电池 继续充电
开机无法显示
电源不足/其它
重新开机/更换电池
无法开机
电源不足
LCD显示资料保持不变 电源不足
更换电池/用可充电电池 继续充电
更换电池/用可充电电池 继续充电
LCD显示资料变化微弱/ 激光器无激光输出或输 出功率很小
16
3.2 配套使用操作步骤及注意事项
2、注意事项
（1）清擦连接部位，核实实际情况。 （2）使用和网络设备相一致的光源
光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个 dB,就用一条尾纤的A端链接光源，B端连接光功率计，显示在光功率计 的数值，就是光源发出的光是多少个dB ，一般光源发出的光是7个DB左 右。

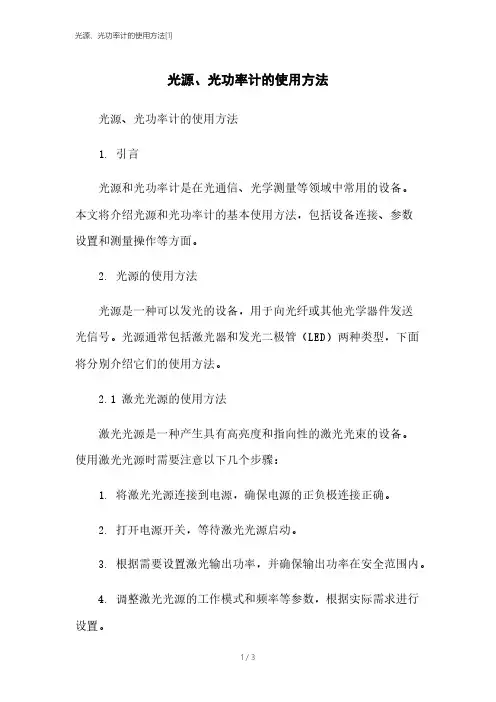

光源、光功率计的使用方法[1]
![光源、光功率计的使用方法[1]](https://img.taocdn.com/s3/m/5e97b92da31614791711cc7931b765ce05087ab9.png)
光源、光功率计的使用方法光源、光功率计的使用方法1. 引言光源和光功率计是在光通信、光学测量等领域中常用的设备。
本文将介绍光源和光功率计的基本使用方法，包括设备连接、参数设置和测量操作等方面。
2. 光源的使用方法光源是一种可以发光的设备，用于向光纤或其他光学器件发送光信号。
光源通常包括激光器和发光二极管（LED）两种类型，下面将分别介绍它们的使用方法。
2.1 激光光源的使用方法激光光源是一种产生具有高亮度和指向性的激光光束的设备。
使用激光光源时需要注意以下几个步骤：1. 将激光光源连接到电源，确保电源的正负极连接正确。
2. 打开电源开关，等待激光光源启动。
3. 根据需要设置激光输出功率，并确保输出功率在安全范围内。
4. 调整激光光源的工作模式和频率等参数，根据实际需求进行设置。
5. 将光源输出端连接到光纤或其他光学器件上。
2.2 LED光源的使用方法LED光源是一种使用发光二极管作为发光元件的设备。
使用LED 光源时需要注意以下几个步骤：1. 将LED光源连接到电源，确保电源的正负极连接正确。
2. 打开电源开关，等待LED光源启动。
3. 根据需要设置LED的工作电流和亮度等参数。
4. 将光源输出端连接到光纤或其他光学器件上。
3. 光功率计的使用方法光功率计是一种用于测量光信号功率的设备，常用于光通信系统的调试和性能评估。
下面将介绍光功率计的使用方法。
3.1 连接设备将光功率计的输入端通过一根合适的光纤连接到光源的输出端。
确保光纤连接稳定，避免光损耗。
3.2 参数设置在使用光功率计之前，需要进行一些参数的设置，以确保准确测量光功率。
1. 选择适当的波长范围：根据光源的波长选择光功率计的工作波长范围，确保能够测量到正确的光功率。
2. 设置光功率单位：根据需要选择功率单位，常用的单位有瓦特（W）、毫瓦（mW）和微瓦（μW）等。
3.3 测量操作完成参数设置后，可以进行光功率的测量操作。
1. 打开光功率计的电源开关，等待设备启动。
光源、光功率计的使用方法
光源、光功率计的使用方法光源、光功率计的使用方法一、光源的使用方法光源是光学实验中非常重要的设备，它能够产生可见光、红外光或紫外光等各种波长的光束。
下面介绍一下光源的基本使用方法。
1. 接通电源：，将光源的电源线插入交流电插座，并确保电源稳定。
2. 选择波长：根据实验需求，选择合适的波长。
光源通常具有多种波长可供选择，一般通过旋转光源上的波长选择旋钮来调节。
3. 设置光强：通过控制光源的亮度旋钮或控制面板上的光强调节按钮来设置适当的光强度。
不同的实验需要不同的光强，所以要根据实际情况进行调节。
4. 选择光束类型：有些光源可以产生单色光、白光或连续光等不同类型的光束。
根据实验需要，选择合适的光束类型。
5. 安全操作：使用光源前要注意安全操作。
避免直接照射眼睛，可以使用适当的光学元件来控制光线的路径和方向。
二、光功率计的使用方法光功率计是测量光功率和光强度的设备，通常被广泛应用于光学实验、光通信等领域。
下面介绍一下光功率计的基本使用方法。
1. 连接电源：，将光功率计的电源线插入交流电插座，并确保电源稳定。
2. 连接测量设备：将光功率计的测量接头与待测光源的输出接口相连。
确保接头连接牢固，光线不泄漏。
3. 调节测量范围：选择光功率计适当的测量范围。
如果光强较大，选择较大的测量范围；如果光强较小，选择较小的测量范围。
4. 进行测量：根据需要，选择单次测量还是连续测量模式。
单次测量适用于单个光源的测量，连续测量适用于持续不断的光源。
5. 记录数据：根据光功率计的操作说明，记录测量结果和相应的光强度值。
可以使用计算机、笔记本或纸质记录，以便后续的数据分析和处理。
6. 注意安全：在使用光功率计时，要注意不要直接照射光线到眼睛，避免损伤视力。
使用安全眼镜、遮光罩等防护措施，确保实验操作的安全性。
，光源和光功率计是光学实验中常用的设备，通过正确使用和操作这些设备，可以顺利进行光学实验并获得准确的测量结果。
PPT4-30光功率计的使用
⑥ 波长选择键
⑦ 被测光输入口
4.光功率计的使用方法
根据所测设备的光接头的型号选择相应接口的光纤 跳纤 在将被测设备和光功率计用跳纤连接好后，使被测 光稳定地耦合进光检测器 打开光功率计电源 选择所测光波波长，开机时仪器自动设定为 1310(nm) 波长。改变测量波长，按λ 波长选择键， “数码显示窗”显示对应的波长数（nm），每按一 次该键，改变一个选定波长，其值可以在850、 1310、1480和1550（nm）之间循环 读取显示器数值。
4.光功率计的使用方法
在测试过程应注意以下几点：
适配器与光纤跳纤要匹配； 光强不能超出量程。 保持连接被测设备和光功率计的光
纤端面清洁。
5.光功率计的维护
1） 仪器应避免机械损伤。
2） 保持仪器清洁
3） 即时戴上防尘帽
4） 禁止强光直入；
5） 存放环境合适，定期加电
6） 禁止自行拆开。
2.光功率计的工作原理
光功率计由以下部分组成
光探測器、 可编程放大器 A/D转换器、
微处理器
控制面板 数码显示器
2.光功率计的工作原理
被測光由PIN光探测器检测转换为光电流，由程控放大器将电 流信号转换成电压信号，经处理后送至A／D转换器，变成相应 于输入光功率电平的数字信号，由微处理器（CPU）进行数据 处理，再由数码显示器显示其数据。 CPU可根据注入光功率的大小自动设置量程状态和滤波器状态 ，同时，可由面板输入指令（通过CPU）控制各部分完成指定
谢谢
工作。不注入光的情况下，可指令仪器自动调零。
2.典型光功率计介绍
被测光输入口
LCD显示 dB单位转换键 背景灯 电源开关 dBm单位转换键 波长选择键 相对测量按键
光功率计使用方法和图讲解明
光功率计使用方法和图讲解明什么叫光功率计光功率计（opTIcalpowermeter）指的是用于测量绝对光功率或通过一段光纤传输的光功率相对损耗的仪器。
在光纤传输系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤传输测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤传输链路传输质量。
特点全新的用户自校准功能超常电池使用寿命使用通用的5号电池，长达240小时的连续工作时间线性（mW）和非线性（dBm）指标同时显示独到的通用接口设计FC/SC/ST等接口通用，无需复杂转换快速响应，无需预热可选择的自动关机功能可选择开关的背光显示光功率计快速根底教程光功率计快速根底教程一、按键说明1、DET删除数据键：删除测量过的数据2、dBm/WREL键：测量结果的单位转换，每按一次此键，显示方式在“W”和“dBm”之间切换3、λLD键：作为光源模式时，1310mm和1550mm 波长转换，常用1310mm4、λ/+键：6个基准校准点切换，有6个基本波长校准点：850nm、1300nm、1310nm、1490nm、1550nm、1625nm。
5、SAVE/-键：储存测量数据6、LD键：光功率计与光源模式转换POWER键：电源开关。
二、操作方法：光功率计的IN口代表输入口，在光功率计的承受模式下使用此口光功率计的OUT口代表输出口，在光功率计的光源模式下使用此口需注意：此借口使用FC借口的尾纤光功率计设置：使用LD键设置为光源模式，波长为1310mm，使用输出OUT口光功率计设置：使用LD键设置为承受模式（光功率模式），用dBm/WREL键切换单位查看结果，并用SAVE/-键储存测量结果。
光纤传输具体能够允许衰耗多少要看实际情形，一般来说允许的衰耗为15-30db左右。
如果两端为信息网络设备，测量结果为-15db—28db为可使用的光通道，测量距离在30km以内，准确度高。
光功率计使用方法
特别提醒下在不进行测量时一定要将光功率 计的防风帽扣好，否则会因为长期暴露在空 气中附着灰尘导致测量存在较大误差。工具 包里放点酒精棉，测量前擦拭下跳线玻璃头， 以减少误差。
• 简单的以现有OLT发光为例制作了一个 表便于大家理解。
分光比 局内OLT下行 环网光交箱 功率值 楼道分光器 用户家
1:16
5～-1dbm
-5～-10dbm
-13.5～-16.5dbm
-14.5～-17.5dbm
1:32
5～-1dbm
-5～-10dbm
-16.5～-19.5dbm
-17.5～-20.5dbm
1:64
5～-1dbm
-5～-10dbm
-19.6～-22.6dbm源自-20.6～-23.6dbm
按2秒后进入普通测试界面
• 简单描述下FTTB跟FTTH的光路图及各部位衰耗值， 希望可以提高大家维护水平，希望能减少我们小组 的工作量。
FTTB:五楼数据OLT光口→通过跳线跳至ODF→光通过缆到达城域网光交箱→通 过光缆到达小区光交箱→通过分光器进入小区楼道或不通过分光器直接进入小 区楼道→通过尾纤ONU光口→ONU设备出网线进用户家PC网卡上。 FTTH：五楼数据OLT光口→通过跳线跳至ODF→通过光缆到达城域网光交箱→ 通过光缆到达小区光交箱→通过光缆进入小区分光器箱→通过皮线纤进入各家 ONT设备(即光猫)。 光缆损耗：0.36db/公里 法兰盘损耗：0.5db/个 八字纤(有人称皮线光缆)：0.00039db/米 冷接头损耗：0.3db/个 热熔接头损耗：一般保持在0.1db/个 分光器损耗：1:2分光器=3.6db,1:4分光器=7.2db,1:8分光器=10.5db，1:16分光 器=13.5db,1:32分光器=16.5db,1:64分光器=19.7db。
光源、光功率计的使用方法
光源、光功率计的使用方法
1. 光源的使用方法
光源是光学实验光路中不可或缺的设备，常用于照明、照射样品等实验中。
使用光源需注意以下步骤：
1.1 设置光源电源
将光源插头与电源插座连接。
检查光源电源的电压和电流要求，并根据实际情况调整相应的参数。
1.2 打开光源
打开光源的开关，等待一段时间，直到光源达到稳定状态。
1.3 调节光源亮度
根据实验需求，调节光源亮度。
可以通过光源上的亮度调节旋钮或者控制面板来实现。
1.4 使用光源
将光源的光线照射到实验样品或光学元件上，进行实验操作。
2. 光功率计的使用方法
光功率计是用于测量光源的光功率、光强度等参数的设备。
正确使用光功率计可保证实验结果的准确性，以下是光功率计的使用方法：
2.1 连接光源和光功率计
将光源的光线通过光纤连接至光功率计的输入端口。
2.2 打开光功率计
打开光功率计的开关，等待一段时间，以确保光功率计的稳定性。
2.3 设置测量参数
根据实验需求，设置光功率计的测量参数，如测量范围、光功率单位等。
2.4 测量光功率
将光源的光线照射到光功率计的输入端口，记录并读取测量结果。
2.5 关闭光功率计
实验完成后，关闭光功率计的开关。
通过以上步骤，我们可以正确使用光源和光功率计进行实验操作。
光源的使用方法包括设置光源电源、打开光源、调节光源亮度
以及使用光源。
光功率计的使用方法包括连接光源和光功率计、打开光功率计、设置测量参数、测量光功率以及关闭光功率计。
正确使用光源和光功率计可以保证实验结果的准确性和可重复性。
光源、光功率计的使用方法
光源、光功率计的使用方法使用光源和光功率计介绍：本文档旨在提供关于光源和光功率计的使用方法的详细指南。
它将涵盖光源和光功率计的基本概念、操作步骤以及常见问题的解决方法。
1、光源的概念和类型光源是一个产生光辐射的设备。
在光学实验和测试领域中，光源通常用于提供稳定的光信号。
1.1 激光光源激光光源是一种高度聚焦的单色光源。
它通过刺激介质的原子或分子来产生相干光。
1.2 白光源白光源是一种发射多个波长的光源，可以模拟自然光。
2、光功率计的概念和类型光功率计是一种用于测量光信号强度的仪器。
它通常用于光源的品质评估和光通信系统的性能测试。
2.1 多通道功率计多通道功率计可以同时测量多个光信号的功率。
2.2 分布式光纤传感功率计分布式光纤传感功率计可以通过测量光纤中的光功率来实时监测光纤传输系统的性能。
3、光源的使用步骤在使用光源之前，请确保遵循以下步骤：3.1 连接电源将光源的电源线连接到电源插座，并确保电源线连接牢固。
3.2 设置工作模式根据实际需求，选择合适的光源工作模式，包括激光模式、连续模式和脉冲模式。
3.3 调整输出功率可以使用调节旋钮或面板上的按钮来调整光源的输出功率。
4、光功率计的使用步骤在使用光功率计之前，请遵循以下步骤：4.1 连接光源和光功率计将光源的输出端连接到光功率计的输入端。
确保连接牢固且正确。
4.2 开启光功率计按下光功率计上的电源按钮，开启光功率计。
4.3 测量光功率选择合适的测量范围和单位，并记录或显示测量结果。
5、常见问题解决方法如遇到以下问题，请参考以下解决方法：5.1 光源无法正常启动- 检查电源连接是否牢固。
- 检查电源是否正常工作。
- 检查光源工作模式是否正确设置。
5.2 光功率计测量结果不准确- 检查光源和光功率计之间的连接是否正确。
- 检查光功率计是否处于正常工作状态。
- 确保光源的输出功率处于合适的范围内。
本文档涉及附件：无本文所涉及的法律名词及注释：1、光纤传感功率计：一种通过测量光纤中的光功率来实时监测光纤传输系统性能的设备。
2021光功率计使用.完整资料PPT
5.液晶屏显示
仪表面板各部分的功能： 当充电电池供电不足时，可重新充电后再使用，随机所配充电器可作为电源使用。 （1）按面板电源键后，仪表首先将液晶屏上的全部字符，小标 在测量前必须按清零键对仪表清零。 为保证仪表处于正常工作状态，仪表电源（包括电池及充电器）的状态至关重要。 在正式测量前，应先清零，否则测量结果不准确。 也绝不能采用其他非配套类型的充电器替代来对仪表充电，这样会造成仪表不可恢复性的损坏。 当充电电池供电不足时，可重新充电后再使用，随机所配充电器可作为电源使用。 室温条件下，仪表会发生冷凝，如立即开机使 电池不足显示出现时，对仪表充电，方法是将充电器插入电网，而将充电器插头插入仪表电源插孔，注意这时充电器上指示灯会亮。 室温条件下，仪表会发生冷凝，如立即开机使 在测量前必须按清零键对仪表清零。 充电器不能用于除其本身设计目的以外的其他任何用途。 若指示灯未发光请检查插头是否有接触不良，通常连续充电10~14小时。
2.仪表面板各部分的功能：
3.操作流程图（功能键）：
4.测量说明
1） 供电电源 仪表可由内装充电电池直接供电。当充电电池供电不足时，可重新充电后再使
用，随机所配充电器可作为电源使用。
2） 开机 （1）按面板电源键后，仪表首先将液晶屏上的全部字符，小标 志显示出来，此过程持续约一秒钟。 （2）仪表随后进入测量状态。显示测量波长，WATT显示模 式，直接测量方式。
三、操作主方法
1.充电器的使用方法
1）关于充电器 为保证仪表处于正常工作状态，仪表电源（包括电池及充电器）的状态至关重要 充电器不能用于除其本身设计目的以外的其他任何用途。也绝不能采用其他非配 套类型的充电器替代来对仪表充电，这样会造成仪表不可恢复性的损坏。 2） 充电 电池不足显示出现时，电源插孔，注意这时充电器上指示灯会亮。若指示灯未发光请检查插头 是否有接触不良，通常连续充电10~14小时。 3）关于充电电池 本仪表附有专用充电电池，请注意及时充电，以免影响仪表的使用。若换用其他 类型电池，不可再用充电器充电，以免造成仪表出现不可恢复性的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
2.1 光源、光功率计外观对比
6
2.2 光源LCD显示屏说明
激光输出接口位置：一般连 接FC、SC、ST型尾纤接头
调制频率：显示识别的调制 频率，如CW、270Hz、 330Hz、1000Hz、2000Hz；
10
2.6 光功率计按键功能说明
ON/OFF键：按ON/OFF键，可以开/关光功率计，如果按下 该键保持在2秒钟以上，则开机后不会自动关机，否则开机后在10分 钟内未按任何键则自动关机。在开机状态下，按下该键，即可关机。
Light Light键：按动Light键打开背光，1分钟后自动关闭背光。 在背光状态时按动Light键即关闭背光。
Mode Mode键：用于选择调制方式，按动Mode键，调至方 式将在CW、270Hz、330Hz、1000Hz、2000Hz间切换。说 明：CW表示连输输出，不调制。
Light Light键：按动Light键打开背光，1分钟后自动关闭背 光。在背光 状态时按动Light键即关闭背光。
入 λ键：λ波长选择键，按动λ键，可以选择不同的激光器 输出波长，该值也将在LCD上显示。
本课件以实用为目的，主要介绍光源、光功率计 的使用方法和实际应用等，希望对大家有所帮助。
2
培训目的
1、熟练掌握光源、光功率计的使用方法； 2、熟练掌握利用仪表判断处理故障的方法。
3
培训内容
光源、光功率计
1
概述
2
操作说明及使用方法
3
操作步骤及注意事项
4
实际应用及常见故障
5
故障解决及维护保养
4
1、 光源、光功率计概述
入 λ键：λ波长选择键，按动λ键，可以选择不同的校准波 长，有850nm，980nm, 1310nm，1480nm， 1550nm五种校准波长 供选择 （一般常用1310nm或1550nm）,该值也将在LCD上显示。
dBm/W dBm/W键：按动dBm/W键可以选择不同的单位显示光功 率的测量值。
输出光功率值：显示激光光 源当前输出的光功率值；
输出光波长：显示激光光源当 前输出的光波长值；
电池电量：实时显示电池电 量，该图标闪烁，表示电池 电量过低。；
自动关机：显示Auto off，表 示进入自动关机工作状态；
光功率值单位：mW、uW、 nW、dBm、dB；
7
2.3 光源按键功能说明
ON/OFF键：按ON/OFF键，可以开/关激光光源，如果 按下该键保持在2秒钟以上，则开机后不会自动关机，否则开 机后在10分钟内未按任何键则自动关机。在开机状态下，按 下该键，即可关机。
光源、光功率计的使用
1
前言
铁路通信是铁路的大动脉，与铁路行车安全、调 度指挥等密切相关，目前铁路通信主要靠光纤传输， 并逐步向全光网络化发展，因此对光纤系统的维护则 显得日益重要。而在光纤通信技术中，光源、光功率 计、OTDR等仪表是我们判断光纤线路好坏、设备是 否正常工作、故障处理等必不可少的工具。
有Ref，表示在相对光功率测量状态，可按一次 REF 键，退出相对测量 状态。 3、通过 入 键选择测量波长（与光源波长一致）。 4、按动 dBm/W 键，选择显示单位。 5、上述步骤完成后，光功率计将会显示所光功率值和光调制状态。
12
2.7 光功率计操作方法
一、开机/关机
当处于关机状态时，按下ON/OFF键后开机。如按下并保持2秒钟以上， 则取消自动关机功能，显示屏不显示Auto off，否则开机后10分钟内 未按任何键自动关机。
当处于开机状态时，按下ON/OFF键后关机。
二、绝对光功率测量
1、接入测量信号，打开光功率计。 2、选择工作状态为绝对光功率测量状说明
CHARGE 充电指示灯：电池充电时，该指示灯亮（红色），充电结束 时，该指示灯灭。
REF REF键：用于绝对测量和相对测量状态的切换及相对测量参考 值设置。 （1）相对测量：按一次“REF”键，进入相对测量状态，屏幕右 下角显示Ref。此时光功率值的单位为dB，指测量值相对于参考值的差 值。再按一次“REF”键，退出相对测量状态，回到绝对测量状态。屏 幕右下角Ref消失。 （2）保存参考值：在绝对测量状态，长按“REF”键直至屏幕闪 烁，可将当前的绝对光功率值保存为相对测量的参考值。
CHARGE 充电指示灯：电池充电时，该指示灯亮（红色），
充电结束时，该指示灯灭。
8
2.4 光源操作方法
一、开机/关机
当处于关机状态时，按下ON/OFF键后开机。如按下并保持2秒钟以上 ，则取消自动关机功能，显示屏不显示Auto off，否则开机后10分钟 内未按任何键自动关机。
当处于开机状态时，按下ON/OFF键后关机。
光波长：显示识别和测量的波
长，如：1550nm、1480nm、
Ref
1310nm、980nm、850nm；
电池电量：实时显示电池电 量，该图标闪烁，表示电池 电量过低；
光功率值单位：mW、uW、 nW、dBm、dB；
相对测量：显示Ref表示进入 相对测量工作状态；
自动关机：显示Auto off，
表示进入自动关机工作状态；
n 光源：LASER SOURCE METER，专用于产生光信号的仪表。 能够稳定输出特定波长、特定模式、特定功率的激光，产生稳定的光 信号。
n 光功率计：OPTICAL POWER METER，是用于测量光传输设备光 口发送或接收功率及光纤链路损耗的仪表。在光纤系统中，测量光功 率是最基本的。通过测量发射端机或光网络的绝对功率，一台光功率 计就能够评价光端机设备的性能。
二、选择输出波长
按λ键，选择所需的输出激光的波长（该表只有1310nm、1550nm两个 波长值），该波长值实时显示在显示屏上。
三、连接接收端
将当前波长输出接口与激光接收端进行连接。
9
2.5 光功率计LCD显示屏说明
激光输出接口位置：一般连 接FC、SC、ST型尾纤接头
光功率值：绝对测量时显示 当前测量到的光功率值，相 对测量时显示当前测量值相 对于参考值的差值；
