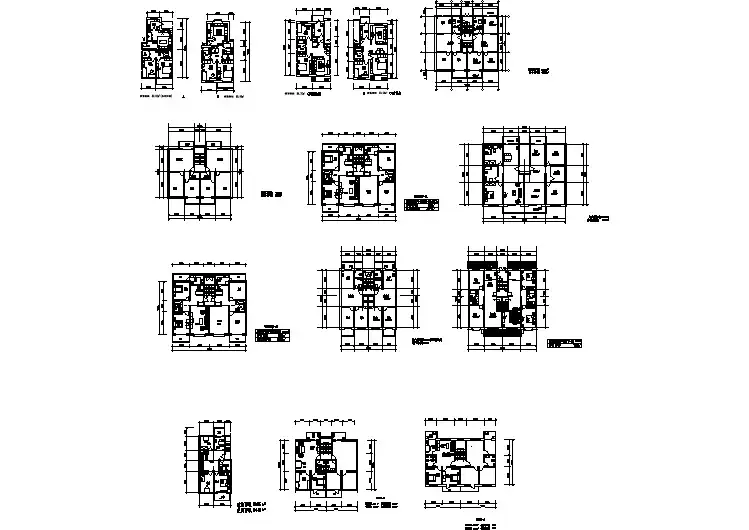

湖州市某新建小区73-119平米左右的平面户型设计CAD图纸(共14张)
某三室住宅室内装饰平面布置cad施工图纸
武汉市某居住区60-135平米的平面户型设计CAD图纸(共20张)
80到140平米多个户型平面施工设计cad图纸
某三室住宅室内装饰cad平面布置设计图纸
某三室两厅两卫室内装修cad设计施工图纸
(整理)三室两厅建筑平面图画法及说明.
绘制建筑图形的说明一、墻体的绘制1、执行“文件”/“新建”命令,打开“选择样板”对话框,在该对话框中选择“acad.dwt“模板,新建一个图形文件。
2、执行“格式”/“图形界限”命令,在“指定左下角点或[开(ON)\关(OFF)]<0,0>:”提示下,按下回车键保持默认值。
在“指定右上角点<12,9>:”提示下输入20000,15000,按下回车键完成图形界限设置。
3、执行“视图”/“缩放”/“全部”命令,保持图形成为当前界限。
4、执行“格式”/“图层”命令,在“图层特性管理器”对话框设置中线、墙线、标注三个图层。
要求中线图层颜色为红色,线型为“ACAD IS003W100”。
5、将中线图层设置为当前图层,使用直线命令,打开正交,在水平方向上绘制一个长为14750,宽为9660的矩形(或用矩形命令直接画矩形,画完后分解)。
6、采用偏移命令,结合示意图1,完成中线的绘制。
7、将墙线层设为当前层,使用多线命令ML,设置对正为“无”,多线比例为“240mm”,结合示意图1,完成墙线的绘制。
示意图18、让中线图层的灯泡开关为“关”的状态,隐身中线图层,只留下墙体图层。
再用分解命令,将所有多线段分解。
9、使用修剪命令,对多余线段进行修剪处理,完成共通的墙线。
10、结合示意图2,使用偏移命令、修剪命令,完成门、窗洞的绘制。
要求:防盗门(进户门)宽为1000mm,如果尺寸不够,可为800mm;厨房门为1400mm(因用双扇玻璃门),其余门宽统一为750mm;画门时门与墙的门柱没要求的尺寸为自定,但要适中。
示意图211、结合示意图3使用直线命令,捕捉窗户墙线的各端点,绘制垂直线段,表示窗线,再使用偏移命令,依次偏移80mm,完成6个窗洞窗线的绘制。
12、使用矩形命令,捕捉厨房门洞端点,绘制两个700m m×50mm矩形框,表示厨房双扇推拉门;捕捉客厅阳台的门洞点绘制四个750mm×50mm矩形框,表示阳台推拉门。
