蓄电池运行注意事项

蓄电池运行注意事

项

1

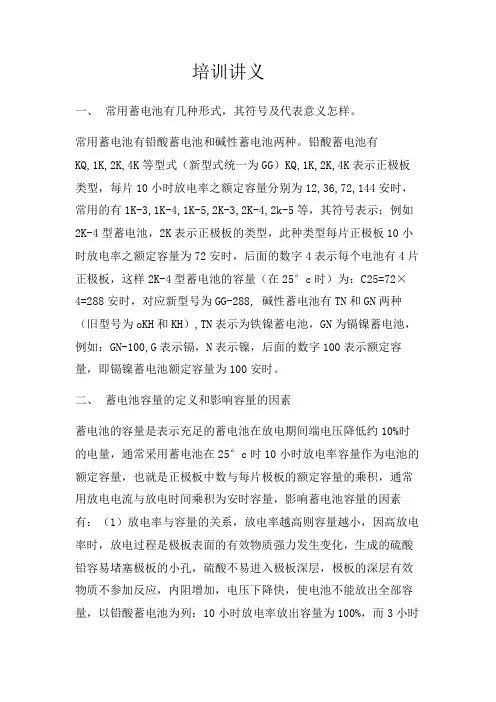

培训讲义

一、常见蓄电池有几种形式，其符号及代表意义怎样。

常见蓄电池有铅酸蓄电池和碱性蓄电池两种。铅酸蓄电池有KQ,1K,2K,4K等型式（新型式统一为GG）KQ,1K,2K,4K表示正极板类型，每片10小时放电率之额定容量分别为12,36,72,144安时，常见的有1K-3,1K-4,1K-5,2K-3,2K-4,2k-5等，其符号表示；例如2K-4型蓄电池，2K表示正极板的类型，此种类型每片正极板10小时放电率之额定容量为72安时，后面的数字4表示每个电池有4片正极板，这样2K-4型蓄电池的容量（在25°c时）为：C25=72×4=288安时，对应新型号为GG-288, 碱性蓄电池有TN和GN两种（旧型号为oKH和KH）,TN表示为铁镍蓄电池，GN为镉镍蓄电池，例如：GN-100,G表示镉，N表示镍，后面的数字100表示额定容量，即镉镍蓄电池额定容量为100安时。

二、蓄电池容量的定义和影响容量的因素

蓄电池的容量是表示充分的蓄电池在放电期间端电压降低约10%时的电量，一般采用蓄电池在25°c时10小时放电率容量作为电池的额定容量，也就是正极板中数与每片极板的额定容量的乘积，一般见放电电流与放电时间乘积为安时容量，影响蓄电池容量的因素有：（1）放电率与容量的关系，放电率越高则容量越小，因高放电率时，放电过程是极板表面的有效物质强力发生变

化，生成的硫酸铅容易堵塞极板的小孔，硫酸不易进入极板深层，极板的深层有效物质不参加反应，内阻增加，电压下降快，使电池不能放出全部容量，以铅酸蓄电池为列：10小时放电率放出容量为100%，而3小时放电率放出容量近75%，1小时放电率放出容量为51、4%，放电电流与容量的关系可用下式决定：

Q=Q0 (I0 /I)n-1式中Q0 -10小时放电率的额定容量（安时），I0 -10小时放电率的额定放电电流（安），I-非10小时率放电电流（安）,Q-I放电电流时的容量（安时），n-蓄电池放电容量指数，其值为I/I0 <3,n=1.313;I/I＞＝3,n=1.414,(2)温度与容量的关系：温度越高，稀硫酸粘度越低，活力越强，内阻越小，使蓄电池的有效电压升高，增加输出的能量。温度每升高1度，容量增加千分之八（8%o），容量与温度的关系是：Q25=Q t/1+0.008(t-25)式中

Q25-电解液平均温度为25°C 时容量（安时），t-放电过程中电解液的实际平均温度（°c）,上式适用于电解液温度在-15~35°c之间，若温度降低，则容量的减少更为显著，但当温度超过35°C 时，则容量反而减少。（3）电解液的数量与浓度与容量的关系；适宜的增加电解液和提高电解液的浓度，使酸增多，能够增加其容量（但必须在容许范围内），电解液面过低及比重低，则电池容量减少。（4）极板面积与容量的关系；对于一定厚度的极板，面积越大，则参加反应的有效物质总数量越多，容量越大。（5）欠充电与容量的关系；多次欠充电时，极板深层的硫酸铅不能还

原，变成惰性硫酸铅，极板的有效物质减少而使容量减小，甚至极板损坏。

三、蓄电池的构造及工作原理

电厂中常见的蓄电池有两种：固定铅酸蓄电池和碱性蓄电池。铅酸蓄电池安装维护工作复杂，寿命短（一般在十年左右）可是造价较低，货源较广，故有蓄电池的电厂大部是采用这种型式，碱性蓄电池维护工作减少，寿命较长（一般能用20年以上）但造价高容量小，故电厂中较少采用。除此之外，根据电厂的具体情况或技术革新的需要也用汽车蓄电池或微型电池。现将多见的固定铅酸蓄电池及碱性铁镍电池的简单构造和工作原理分述如下：（1）固定式铅酸蓄电池构造，1、极板。是用氧化铅粉（一氧化铅Pbo,四氧化三铅Pb3O4等）与稀硫酸拌合成糊膏，填涂在铅锑合金的基架上，经过形成法使正极板化成二氧化铅Pb02,负极板化成为海绵状铅Pb,2、盛电解液的容器；玻璃缸或塑胶盒，3、电解液；稀硫酸H2S04溶液，一般比重为1.215（15°c）,4、绝缘隔板；将正负极板隔开，一般用木板或微孔塑胶板，5、弹簧；将极板固定在容器内，一般用铅的或塑料的，6、其它玻璃盖绝缘垫，基础架等。

工作原理：蓄电池是一种能量转化的设备，充电时将电能变成化学能储存起来，放电时又将化学能转变成电能，在放电时，正极

板的二氧化铅Pb02与电解液中的硫酸H2S04的氢离子2H+结合而成硫酸铅PbS04,负极板的铅Pb与电解液中的硫酸根离子S04—结合而成为硫酸铅，其化学反应式为：Pb02+2H2S04+Pb放电---

>PbS04+2H20+PbS04,在放电过程中因吸收了电解液中两个分子的硫酸而释放出了两个分子的水，因此电解液的浓度减少，比重下降，内阻加大，端电压降低。正极板由原来的深棕色变成红褐色，负极板由原来的淡灰色变成深灰色。在充电时正负极板的硫酸铅分别还原为二氧化铅（正极板）和铅绵（负极板）其化学反应式为：PbS04+2H20+PbS04充电---->Pb02+2H2S04+Pb,由于蓄电池在充电过程中吸收了两个分子的水而释放出了两个分子的硫酸，故电解液的浓度增加，比重升高，内阻减小，电池端电压上升。正负极板的颜色由暗淡变得鲜明。（2）固定型碱性铁镍蓄电池；电池的正极板是三氧化二镍Ni203,负极板是铁Fe,正负极板用耐碱绝缘板隔开，侵于比重为1.19~1.21的氢氧化钾K0H溶液中，在充电后，正极板是三氧化二镍Ni203,负极板是铁Fe,放电后正极板变为氧化镍Ni0,负极板变为氧化铁Fe0,其充放电的反应式为：

Ni203+2K0H+Fe<----放电充电--->2Ni0+2K0H+Fe0,从公式反应可知氢氧化钾在放电过程中只做这一化学反应的媒介，而不参与化合，电解液中氢氧化钾的成分不增加也不减少，因此判断电池运行情况的主要依据是电池端电压。

四、电池串并联使用时总容量和总电压怎样确定
