霍尔传感器用法
【2017年整理】霍尔传感器的应用及注意事项
【2017年整理】霍尔传感器的应用及注意事项使用霍尔电流传感器时，应注意以下几点：1.为了获得更好的动态特性和灵敏度，必须注意初级线圈和副边线圈的耦合。
为了实现良好的耦合，最好使用单根导线，并且导线完全填充霍尔元件模块的孔径。
2.在使用中，当一个大的直流电流流过传感器的初级线圈，并且次级电路没有连接到电源|调节器或者次级侧开路时，其磁路被磁化，导致剩磁，这影响测量精度(因此，在使用期间，电源和测量端子M应该首先连接)。
在这种情况下，应首先进行退磁。
该方法是副边电路不需要电源，同等级的交流电流通过原边线环并逐渐降低其值。
霍尔传感器具有很强的抵抗外部磁场干扰的能力。
然而，为了获得更高的测量精度，当存在强磁场干扰时，应采取适当的措施来解决。
常见的方法有：1.调整模块方向，将外部磁场对模块的影响降至最低；2.在模块上增加一个防磁场的金属屏蔽。
3.在额定值下获得最佳测量精度。
为了在测量电流远低于额定值时获得最佳精度，可以在初级侧使用多匝。
但是，必须注意导体的空间位置(参见第1条)。
霍尔元原理——应用霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。
目前，电动自行车领域的应用领域更加活跃。
所有这些都归功于霍尼韦尔的高质量四元件。
其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。
霍尔元件是根据霍尔效应用半导体技术制造的一种新型磁控元件。
它可以通过霍尔传感器探测磁场。
它还希望被广泛应用于生活和科技领域。
有兴趣的朋友可以深入了解一些关于霍尔传感器的专业知识。
他们可以学习新知识，巩固旧知识，一举两得。
霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。
目前，电动自行车领域的应用领域更加活跃。
所有这些都归功于霍尼韦尔的高质量四元件。
其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。
霍尔电流电压传感器的使用注意事项
使用霍尔传感器时，应注意以下几点：
（1）使用传感器时，应先接通副边电源，再接通原边电流或电压。
（2）测量电流时，最好用单根导线充满模块孔径，以获得最佳动态特性和灵敏度。
（3）测量电压时，被测电压应先串接限流电阻，在得到传感器所规定的原边电流后，再接入电压传感器原边端子。
（4）模块的最佳精度是在额定值下测得的。
当被测电流低于额定值时，为了获得较好的精度，原边可以使用多匝，即：Ip*Np=额定安匝数.
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
霍尔电流传感器的应用注意事项
霍尔电流传感器的应用注意事项如常规电流传感器一样，一般霍尔电流传感器都有正极(+)、负极(-)、测量端(M)及地(0)四个管脚，但带线电流传感器则没有此四个管脚，而是有红、黑、黄、绿三根引线，分别对应于正极、负极、测量端及地。
同时在大多传感器中有一内孔，测量原边电流时要将导线穿过该内孔。
孔径大小与产品型号、测量电流大小有着必定的关系。
不管是什么型号的电流传感器，安装时管脚的接线应依据说明书所注状况进行相应连线。
1) 在测量沟通电时，必需强制使用双极性供电电源。
即传感器的正极(+)接供电电源“+VA”端，负极接电源的“-VA”端，这种接法叫双极性供电电源。
同时测量端(M)通过电阻接电源“0V”端(单指零磁通式)。
2) 在测量直流电流时，可使用单极性或单相供电电源，即将正极或负极与“0V”端短接，从而形成只有一个电极相接的状况。
另外，安装时必需全面考虑产品的用途、型号、量程范围、安装环境等。
比如传感器应尽量安装在利于散热的场合。
除了安装接线、即时标定校准、留意传感器的工作环境外，还应留意一下事项以保证测试精度：1) 原边导线应放置于传感器内孔中心，尽可能不要放偏;2) 原边导线尽可能完全放满传感器内孔，不要留有空隙;3) 需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。
如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值许多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。
例如当用额定值100A的传感器去测量10A 的电流时，为提高精度可将原边导线在传感器的内孔中心绕十圈(一般状况，NP=1;在内孔中绕一圈，NP=2;……;绕九圈，NP=10，则NP×10A=100A与传感器的额定值相等，从而可提高精度)。

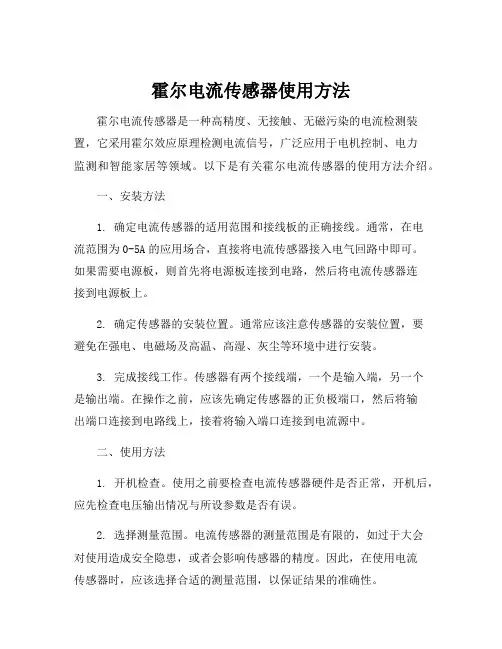

霍尔电流传感器使用方法
霍尔电流传感器使用方法霍尔电流传感器是一种高精度、无接触、无磁污染的电流检测装置，它采用霍尔效应原理检测电流信号，广泛应用于电机控制、电力监测和智能家居等领域。
以下是有关霍尔电流传感器的使用方法介绍。
一、安装方法1. 确定电流传感器的适用范围和接线板的正确接线。
通常，在电流范围为0-5A的应用场合，直接将电流传感器接入电气回路中即可。
如果需要电源板，则首先将电源板连接到电路，然后将电流传感器连接到电源板上。
2. 确定传感器的安装位置。
通常应该注意传感器的安装位置，要避免在强电、电磁场及高温、高湿、灰尘等环境中进行安装。
3. 完成接线工作。
传感器有两个接线端，一个是输入端，另一个是输出端。
在操作之前，应该先确定传感器的正负极端口，然后将输出端口连接到电路线上，接着将输入端口连接到电流源中。
二、使用方法1. 开机检查。
使用之前要检查电流传感器硬件是否正常，开机后，应先检查电压输出情况与所设参数是否有误。
2. 选择测量范围。
电流传感器的测量范围是有限的，如过于大会对使用造成安全隐患，或者会影响传感器的精度。
因此，在使用电流传感器时，应该选择合适的测量范围，以保证结果的准确性。
3. 测量电流。
根据使用需要，将电流传感器输出端与外界电路相连，可以通过控制器参数的设置，来实现在不同电流下的测量。
4. 数据处理和记录。
通过读取和分析输出的数据，可以对电流传感器的使用情况进行分析，从而发现问题并改进方法。
将数据进行记录和保存是十分必要的，可以记录工作数据以及异常情况，方便之后进行分析和溯源。
三、注意事项1. 严格按照说明书要求进行安装和使用，避免在不合适的环境下使用。
2. 保持传感器清洁干燥，避免液体或灰尘等物质对传感器的影响。
3. 在使用传感器之前需要校准电流范围和电流传感器的输出精度，保证数据的准确性。
4. 在操作过程中要注意电压和电流的安全范围，以免对人身和设备造成危害。
通过上述方法使用霍尔电流传感器，可以有效地实现对电路中电流信号的精确检测，保障电路的安全稳定运行。
霍尔元件原理及使用方法
霍尔器件是一种对磁场强度起反应的小型器件，只要它附近的磁场有变化它就有反应并输出相应的电压或脉冲电压（开关型霍尔器件）。
在用霍尔传感器测量直流电动机的转速时，将一个小磁铁块固定在电机的转子上，
将霍尔传感器（开关型）靠近小磁铁附近，当电机转动以后，磁铁会以一定的周期靠近传感器一次，这样霍尔传感器将输出一个高电平，
当小磁铁远离传感器时，传感器输出一个低电平。
将这个脉冲送到单片机内部定时器，计算出脉冲一个周期的时间，就可以算出电机的转速。
◆霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
◆霍尔器件只有三个引脚，一个接电源正极，一个接电源负极，再有一个就是输出端。
具体接线可参考下图：。
霍尔式曲轴位置传感器的检测方法
霍尔式曲轴位置传感器的检测方法
霍尔式曲轴位置传感器是一种用来检测发动机曲轴位置的传感器，它利用霍尔效应原理，通过测量磁场的变化来判断曲轴的位置。
以下是一种常见的检测方法：
1. 准备工作：
- 断开电池负极，以确保安全。
- 找到霍尔式曲轴位置传感器的位置，通常位于发动机上方或侧面。
- 检查传感器及其连接线路是否有损坏或脱落。
2. 连接测试设备：
- 将电压表的两个测量引线连接到传感器的两个终端。
- 确保连接正确，避免短路或错触。
3. 启动发动机：
- 启动发动机并保持怠速状态，确保其他电子系统（例如空调、音响等）都关闭，以避免干扰。
4. 测量电压输出：
- 观察电压表的读数，通常在0-5伏之间变化。
- 缓慢地改变发动机转速，观察电压输出的变化情况。
- 电压输出应在加速和减速过程中平稳变化，且不应出现断断续续或跳变的现象。
5. 对比规格：
- 参考车辆制造商提供的规格表，确认所测量的电压输出是
否在规定范围内。
- 如果电压输出超出规定范围，可能表示传感器损坏或出现其他问题，需要进行修理或更换。
总之，霍尔式曲轴位置传感器的检测方法主要是通过测量电压输出来判断其工作状态是否正常。
常用传感器 霍尔传感器的用法 3144 A44E
常用传感器应用一、温度传感器1、热敏电阻：分类：正温度系数(PTC)、负温度系数(NTC)、临界温度热敏电阻（CTR ） 实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K 。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中R2的作用是改善RT 随温度变化的非线性性）2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下：(电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端)R23.6K R610KR310KR510KR71KR410KR9A 5KR1RTVCCR81KD1LEDU1OPQ19013Q29013Q39013R3680R4350K R513K R62.7KR21KR1A500KY1C110u F OUTC247u F +5V2、驻极体话筒：驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极D 接电源正极。
源极S 与地之间接一电阻Rs 来提供源极电压，信号由源极经电容C 输出。
常用传感器霍尔传感器的用法3144A44E
常用传感器应用一、温度传感器1、热敏电阻：分类：正温度系数 (PTC)、负温度系数 (NTC) 、临界温度热敏电阻（CTR ）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中 R2的作用是改善 RT随温度变化的非线性性）VCCR1R2R33.6K10KRTU1R4 10KR6 1 0K R81 KOPR9 A R55 K10KD1LEDR71 K2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下： ( 电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端 )+5VR1 AR3R4R5R66 80350K13K 2.7 K500 KC1C2R2OUT1 K10u F 4 7u FQ1Q2Q3901 39013901 3Y12、驻极体话筒：驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极 D 接电源正极。
hall技术操作方法
hall技术操作方法Hall技术操作方法Hall技术是一种常用于测量磁场的方法，它通过利用Hall效应来测量磁场的强度和方向。
本文将介绍Hall技术的操作方法，包括Hall 传感器的选择与安装、电路连接、校准和数据处理等方面。
一、Hall传感器的选择与安装在选择Hall传感器时，需要考虑磁场的强度范围、工作温度、响应时间、线性度等因素。
一般来说，Hall传感器分为线性和非线性两种类型，根据实际需求选择适合的传感器。
安装Hall传感器时，应将其固定在需要测量磁场的物体表面，并确保传感器与磁场垂直。
传感器与测量物体的距离也需要适当控制，一般建议距离不超过传感器的灵敏区域直径的一半。
二、电路连接Hall传感器的电路连接相对简单，一般包括电源、电流限制电阻和信号读取电路。
传感器的电源电压应根据传感器的工作要求设定，通常为3.3V或5V。
为了保护Hall传感器，通常需要在传感器的输入端串联一个电流限制电阻。
电流限制电阻的阻值应根据传感器的额定电流确定，一般建议选择与传感器额定电流相匹配的电流限制电阻。
信号读取电路一般采用差分放大器电路，可以提高信号的抗干扰能力。
通过调节差分放大器的增益，可以使得输出信号的幅值适合于后续的数据处理。
三、校准在使用Hall技术进行磁场测量之前，需要对Hall传感器进行校准，以确保测量结果的准确性。
校准的方法主要包括零点校准和灵敏度校准。
零点校准是通过在无磁场环境下测量传感器的输出信号，将其作为零点参考值。
灵敏度校准是通过在已知磁场下测量传感器的输出信号，将其与理论值进行比较，得到校准系数。
校准系数可以通过线性拟合或者查表的方式得到。
在进行校准时，应尽量避免外界干扰，如电磁干扰、温度变化等。
四、数据处理在测量磁场时，通过Hall传感器可以得到磁场的强度和方向信息。
根据传感器的输出信号，可以使用恰当的算法计算出磁场的大小和方向。
对于线性Hall传感器，可以使用简单的比例关系将输出信号转换为磁场强度。
霍尔传感器 说明书
霍尔传感器主要产品有：该系列产品分为:霍尔开环电流传感器、霍尔闭环电流传感器、霍尔闭环电压传感器、磁调制式直流漏电流传感器、隔离放大器、开关型传感器。
广泛应用于机械、纺织、印刷、汽车、计算机、邮电通讯、电力、自动控制等行业和领域。
霍尔开环电流传感器：简介：霍尔开环系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流.电参数：额定输入电流351020305010020030040050060080010001200180020002400测量电流范围915255075150300600900900900900160020002400270030003600300050008000A4500750012000A额定输出电压4±1%V电源电压±15±5%V失调电压25mV失调电压漂移≤±1.0≤±0.5mV/℃线性度≤1%FS响应时间≤7μS绝缘电压50HZ,1min 2.5KV工作温度-40～+85℃储存温度-55～+125℃使用说明：1.当待测电流从传感器穿过，即可在输出端测得电压大小。
(注意：错误的接线可能导致传感器损坏)2.传感器的输出幅度可根据用户需要进行适当调节。
3.可按用户需求定制不同额定输入电流和输出电压的传感器。
霍尔闭环电流传感器:简介：霍尔闭环系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流.电参数：额定输入电流0.5 1.0 2.0 5.01020251002003004005001000A 测量电流范围 1.5 3.0 6.0153060501503005006008002000A测量电阻with±15V@±300Amax72(max)@±500Amax40(max)Ω@±500Amax30(max)@±800Amax5(max)Ωwith±18V@±300Amax92(max)@±500Amax60(max)Ω@±500Amax40(max)@±800Amax15(max)Ω匝比1:30001:5000额定输出电流100mA电源电压±15～±18V零电流失调±0.2mA电流失调温漂-40℃～85℃±0.5mA响应时间＜1µs线性度≤0.1%FS绝缘电压50HZ,1min6KVdi/dt跟随精度＞100A/μs带宽(-3dB)DC…100KHz副边线圈电阻3160Ω工作温度-40～+85℃储存温度-55～+125℃使用说明：1.在IP按箭头方向流动时，IS是正向；2.初级导体温度不应超过100℃；3.母排完全充满初级穿孔时动态表现（di/dt和响应时间）为最佳；4.为了达到最佳的磁耦合，初级线匝应绕在传感器顶部。
霍尔传感器测量电路及应用
霍尔传感器测量电路及应用霍尔传感器是一种基于霍尔效应工作原理的传感器，常用于测量磁场强度。
其测量电路是由霍尔传感器、电源电路、信号处理电路以及输出电路组成的。
首先，电源电路为霍尔传感器提供工作所需的电源电压。
在电源电路中，一般会使用电源滤波电路来稳定和过滤电源电压，以减少电源中的噪声和干扰。
然后是霍尔传感器部分，其主要由霍尔元件和调零电路组成。
霍尔元件是测量磁场强度的核心部分，它根据磁场的变化产生一个与磁场强度成正比的电压信号。
调零电路用于将测量信号交流分量滤除，以保证测量的准确性。
接下来是信号处理电路，它主要用于放大、滤波和处理霍尔传感器输出的电压信号。
首先，通过放大电路将霍尔传感器的微弱信号放大到适合后续处理的幅度范围。
然后，通过滤波电路去除高频噪声和干扰信号，以保证测量结果的稳定性和准确性。
最后，通过处理电路对信号进行线性化或者非线性化处理，以满足不同的应用需求。
最后是输出电路，它将信号处理电路输出的电压信号转换为可用的形式。
输出电路的形式可以是电压输出、电流输出或者数字信号输出，这取决于具体的应用场景。
例如，在磁场测量中，可以将输出电压信号转换为磁场强度值，并通过显示屏或者计算机进行显示和记录。
应用方面，霍尔传感器具有广泛的应用领域。
首先，它可以用于测量磁场强度，例如在工业环境中测量电机磁场、电磁炉磁场等。
其次，它还可以用于位置和速度测量，例如在汽车行业中测量车辆转速、车速等。
此外，霍尔传感器还可以用于电流测量、流量测量等方面。
总结起来，霍尔传感器测量电路由电源电路、霍尔传感器、信号处理电路和输出电路组成。
电源电路提供电源电压，霍尔传感器测量磁场强度，信号处理电路对信号进行放大、滤波和处理，输出电路将信号转换为可用的方式。
霍尔传感器广泛应用于磁场测量、位置和速度测量、电流测量等领域。
霍尔传感器的应用及注意事项
霍尔传感器的应用及使用注意事项霍尔传感器的应用（一）线性型霍尔传感器主要用于一些物理量的测量。
例如：1．电流传感器由于通电螺旋管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。
利用这一原理可以设计制成霍尔电流传感器。
其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
霍尔电流传感器工作原理如图6所示，标准圆环铁芯有一个缺口，将霍尔传感器插入缺口中，圆环上绕有线圈，当电流通过线圈时产生磁场，则霍尔传感器有信号输出。
2．位移测量当两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移大小成正比。
如果把拉力、压力等参数变成位移，便可测出拉力及压力的大小，如图8所示，是按这一原理制成的力传感器。
（二）开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。
1．测转速或转数在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。
如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。
根据脉冲信号的分布可以测出车辆的运动速度。
使用注意事项（1）为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边线圈的耦合，要耦合得好，最好用单根导线且导线完全填满霍尔传感器模块孔径。
（2）使用中当大的直流电流流过传感器原边线圈，且次级电路没有接通电源|稳压器或副边开路，则其磁路被磁化，而产生剩磁，影响测量精度（故使用时要先接通电源和测量端M），发生这种情况时，要先进行退磁处理。
其方法是次边电路不加电源，而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。
正反转霍尔转速传感器说明书(hn62)-双通道转速传感器
一：霍尔双通道传感器概述霍尔双通道传感器安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。
该传感器具备良好的低频和高频特性。
低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。
传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。
霍尔双通道传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。
下面霍尔双通道传感器技术参数，其中相位差是测速齿轮模数为2时的技术参数，符合DIN867标准。
二：霍尔双通道传感器技术参数1．传感器安装●被测感应体为导磁体，上有齿或凹槽。
建议：测速齿轮模数≥1.7，材料为导磁低碳钢注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。
●安装间隙：0.3-1.5mm,典型值为1.0mm注：取决于被测件的振动情况2．传感器输出特性●频响特性：0~20kHz●输出通道数：双通道●输出波形：方波，上升、下降沿时间12μｓ±40%●输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V●脉冲占空比：50％±25％●相位差：90±30°（第一通道超前）注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式●负载能力：±20mA （最大）●输出阻抗：＜47Ω3．工作环境要求●工作电源：Ub＝15V DC±30% （8V～28V）●功耗电流：≤35mA●工作温度：－40℃～125℃（头部）●耐振性能：振动（10Hz~2KHz）30g，冲击100g ●密封性：IP6813.4．电气特性●电源极性保护：有●输出短路保护：有●绝缘强度：1000V 50Hz，1min（通道与外壳）5．外接电缆及连接●外附导线：6×0.5mm2屏蔽电缆, 标准线长为1.0米（可以按用户要求延长）●传感器外配电缆输出定义线色引出线定义红电源＋黑电源－黄通道A输出绿通道B输出外层屏蔽层三：工作原理1．转速测量原理当测速齿轮旋转时，传感器将产生频率f（Hz）= n×m/60(n为转速，P为齿轮齿数)的方波信号，供机车电子控制系统对机车速度、柴油机转速、进行采样检测。
霍尔传感器用法
一、霍尔电流电压传感器、变送器的基本原理与使用方法1．霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流IC ，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。
如图1－1所示。
霍尔电势VH 的大小与控制电流IC和磁通密度B的乘积成正比，即：VH＝KHICBsinΘ霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。
因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小间接测量载流导体电流的大小。
因此，电流传感器经过了电－磁－电的绝缘隔离转换。
2．霍尔直流检测原理如图1－2所示。
由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U我们把U0定标为当被测电流I1为额定值时，U等于50mV或100mV。
这就制成霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。
所以称为霍尔磁补偿电流传感器。
这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。
霍尔磁补偿原理如图1－3所示。
从图1－3知道：Φ1＝Φ2I1N1＝I2N2I2＝NI/N2·I1当补偿电流I2流过测量电阻RM时，在RM两端转换成电压。
做为传感器测量电压U0即：U＝I2RM按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。
由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。
4．磁补偿式电压传感器为了测量mA级的小电流，根据Φ1＝I1N1，增加N1的匝数，同样可以获得高磁通Φ1。
常用传感器霍尔传感器的用法3144A44E
一、温度传感器1、热敏电阻：分类：正温度系数（PTC）、负温度系数（NTC）、临界温度热敏电阻（CTR）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中R2的作用是改善2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下：（电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端）常用传感器应用RT随温度变化的非线性性）驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极D接电源正极。
源极S 与地之间接一电阻Rs 来提供源极电压，信号由源极经电容C输出。
编织线接地起屏蔽作用。
源极输出的输出阻抗小于2k，电路比较稳定，动态范围大。
但输出信号比漏极输出小。
漏极输出类似晶体三极管的共发射极放入。
只需两根引出线。
oD外形鈿離1S oS内部电路1 ---------DGDG漏极D与电源正极间接一漏极电阻RD信号由漏极D经电容C输出。
霍尔传感器的使用方法
霍尔传感器使用方法一、确定应用场景在使用霍尔传感器之前，需要明确应用场景和测量目标。
例如，需要测量磁场强度、电流或位置等物理量。
根据应用场景选择合适的霍尔传感器型号和规格。
二、选择合适的型号根据测量目标和应用场景，选择合适的霍尔传感器型号。
需要考虑传感器的测量范围、精度、灵敏度、工作温度等参数是否符合要求。
此外，还需要考虑传感器的封装形式、连接方式等因素。
三、安装与固定将霍尔传感器安装到测量目标位置，并采取适当的固定措施，以确保传感器稳定可靠。
安装时需要注意传感器的方向和位置，确保测量准确。
四、连接线路根据霍尔传感器的接口类型和连接方式，将传感器与测量仪器或控制系统连接起来。
需要使用适当的电缆和连接器，确保传感器与系统之间的信号传输稳定可靠。
五、参数设置与调试在使用霍尔传感器之前，需要对传感器进行参数设置和调试。
需要调整传感器的零点、灵敏度和测量范围等参数，以确保测量准确。
在调试过程中，还需要对传感器的信号输出进行测试和验证，确保传感器正常工作。
六、校准与标定为了确保霍尔传感器的测量准确性和可靠性，需要对传感器进行校准和标定。
校准和标定是通过对传感器施加标准输入信号，并比较实际输出信号与标准输入信号之间的差异来进行的。
校准和标定过程中需要注意遵守相关标准和规范，以确保测量结果的准确性。
七、维护与保养在使用霍尔传感器过程中，需要注意维护和保养。
需要定期检查传感器的外观和内部结构是否正常，并对传感器进行清洁和维护。
同时，还需要对传感器进行定期校准和标定，以确保传感器在长期使用过程中的测量准确性。
八、安全注意事项在使用霍尔传感器时，需要注意安全事项。
例如，需要确保传感器的工作电压和电流在安全范围内，避免过载或短路等危险情况。
此外，还需要注意传感器的安装和使用环境是否符合要求，避免高温、低温、潮湿或污染等不利环境对传感器造成损害。
霍尔传感器使用说明
/list.asp?ProdId=0042
批量优惠 会员价
2008-9-2
开关式霍尔传感器并磁钢 - 传感器 - 霍尔传感器 - 北京亿学通电子--<创新实践 学以致用>... 页码，2/3
亿学通淘宝网店铺
时输出高电平，有磁钢时输出低电平。
应用领域：
主要应用在测量车轮的转速；
资料下载：
《霍尔传感器使用说明书》点击下载 《霍尔传感器DATASHEET》点击下载
备注：
1、霍尔电流传感器本身已经存在滤波电路，输出无须再加装滤波，可直接供单片机的0~5V的 AD 采集或比较器直接参与比较，信号非常稳定，而且抗干扰能力也很强，直接判断，编辑命令即可.
页码2创新实践学以致用nmlkjnmlkjnmlkjnmlkjnmlkji提交重写推荐给好友打印此页加入收藏返回顶部关于我们购物指南合作开发意见建议友情链接清华电工电子山大工程训练哈工大创新中东大电工电子青大电工电子南邮电工电子华南理工中心北理工电工电哈工程电工电兰州交大电工西电电工电子电子竞赛全国电子竞赛广东电子竞赛江苏电子竞赛山东电子竞赛浙江电子竞赛河北北京市海淀区上地十街辉煌国际中心5号楼804100085tel
Copyright © 2005-2008 All Rights Reserved
fae_61mcu@
京ICP备06057387号
传
传世 传奇 世界 传奇 世界
/list.asp?ProdId=0042
2008-9-2
温度传感器 湿度传感器 超声波探头 角度传感器 其它传感器 配套电子模块 [30] 液晶显示类 电机驱动类 测控测量类 CPU核心板类 无线通讯类 电机类 触摸按键类 打印机类 电子配件类 [5] 机器人配件 单片机配件 项目合作 [2] 变频器项目合作
径向霍尔探头使用方法
径向霍尔探头使用方法1.引言1.1 概述概述部分的内容可以是介绍径向霍尔探头的基本概念和作用。
下面是一个可能的概述内容：概述径向霍尔探头是一种使用霍尔效应原理来测量磁场强度的设备。
霍尔效应是指在导体中通过电流时，如果导体横跨一个垂直于电流方向的磁场，就会在导体两侧产生电势差。
这个电势差被称为霍尔电压，它的大小与磁场的强度成正比。
径向霍尔探头利用霍尔效应原理，通过测量霍尔电压来确定磁场的强度。
与其他磁场测量方法相比，径向霍尔探头具有快速响应、高灵敏度、宽测量范围和准确度高等优点。
它广泛应用于磁场测量、电机控制、磁体检测以及磁性材料等领域。
本文将介绍径向霍尔探头的使用方法，包括探头的选择与安装、探头的校准和探头的应用。
通过深入了解径向霍尔探头的使用方法，读者将能够更好地使用该设备进行磁场测量，并掌握其在不同领域的应用前景。
总之，径向霍尔探头作为一种高效精确的磁场测量设备，为我们提供了一种全新的方式来测量和控制磁场。
下面将详细介绍径向霍尔探头的理论背景和使用方法，以帮助读者更好地理解和应用该设备。
1.2 文章结构文章结构部分的内容应该包括文章主要章节的概述和内容安排。
在本文中，文章主要分为引言、正文和结论三个部分。
引言部分主要概述了文章的目的和结构，介绍了径向霍尔探头使用方法的背景和重要性。
正文部分包括了两个章节，分别是理论背景和探头选择。
在理论背景章节中，将详细介绍径向霍尔探头的原理和工作原理，包括相关基础知识和理论模型。
在探头选择章节中，将介绍如何选择和使用合适的径向霍尔探头，包括探头的种类、参数和性能指标，以及选择时需要考虑的因素和注意事项。
结论部分主要总结了本文的主要内容和发现，对径向霍尔探头使用方法进行总结和归纳。
同时，还对径向霍尔探头的应用前景进行展望，探讨其在相关领域的潜在应用和发展方向。
整个文章的结构清晰合理，各个章节之间有逻辑性的连接，旨在全面介绍和讨论径向霍尔探头使用方法的相关知识和技术。
Honeywell 连接数字霍尔效应传感器 说明书
应用数据 固态传感器连接数字霍尔效应传感器霍尔效应传感器可在多种应用中进行界面连接该应用注释讨论了几个基本应用中的连接要求驱动一个LED 指示器下图给出了驱动一个LED 指示器的最简单连接电路(图1)电阻R 必须限制通过霍尔传感器输出晶体管和LED 的电流 图1驱动一个LED 指示器 确定方向可使用两个霍尔效应传感器来确定旋转应用中的方向两个传感器相对于旋转磁铁的圆周贴近放置(图2)如果磁铁按所示方向旋转S 级转过S1和S2的时间比转过S2和S1的时间要少当反方向旋转时关系也相反图3所示为一个实现过程 图2旋转方向 从S2开始计数器将对S2和S1间的振荡器脉冲“向上”计数对S1和S2之间的振荡器脉冲“向下”计数如果方向如图2所示计数器的借位端子不会有输出如果方向相反会有一个脉冲串输出霍尔效应传感器通过连接一个继电器(图4)一个SCR (图5)或一个TRIAC (图6)也可用于控制大的信号和功率这些是前面讨论过的晶体管连接电路的简单应用V CC +VFLED+V CE(SA T)R MINRI C MAX图3其中V FLED 是LED 的正向电压降 V CE(SAT)是输出晶体管的电压降 I C MAX 是输出晶体管的额定电流 图4继电器连接电路升序/降序计数器 图5SCR 连接电路图6TRIAC 连接电路Honeywell/Commercial Switch&Sensor 霍尼韦尔商业开关与传感器SUNSTAR商斯达实业集团是集研发、生产、工程、销售、代理经销、技术咨询、信息服务等为一体的高科技企业，是专业高科技电子产品生产厂家，是具有10多年历史的专业电子元器件供应商，是中国最早和最大的仓储式连锁规模经营大型综合电子零部件代理分销商之一,是一家专业代理和分銷世界各大品牌IC芯片和電子元器件的连锁经营綜合性国际公司，专业经营进口、国产名厂名牌电子元件，型号、种类齐全。
在香港、北京、深圳、上海、西安、成都等全国主要电子市场设有直属分公司和产品展示展销窗口门市部专卖店及代理分销商，已在全国范围内建成强大统一的供货和代理分销网络。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、霍尔电流电压传感器、变送器的基本原理与使用方法1．霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流IC ，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。
如图1－1所示。
霍尔电势VH 的大小与控制电流IC和磁通密度B的乘积成正比，即：VH＝KHICBsinΘ霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。
因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小间接测量载流导体电流的大小。
因此，电流传感器经过了电－磁－电的绝缘隔离转换。
2．霍尔直流检测原理如图1－2所示。
由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U我们把U0定标为当被测电流I1为额定值时，U等于50mV或100mV。
这就制成霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。
所以称为霍尔磁补偿电流传感器。
这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。
霍尔磁补偿原理如图1－3所示。
从图1－3知道：Φ1＝Φ2I1N1＝I2N2I2＝NI/N2·I1当补偿电流I2流过测量电阻RM时，在RM两端转换成电压。
做为传感器测量电压U0即：U＝I2RM按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。
由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。
4．磁补偿式电压传感器为了测量mA级的小电流，根据Φ1＝I1N1，增加N1的匝数，同样可以获得高磁通Φ1。
采用这种方法制成的小电流传感器不但可以测mA级电流，而且可以测电压。
与电流传感器所不同的是在测量电压时，电压传感器的原边多匝绕组通过串联一个限流电阻R1，然后并联连接在被测电压U1上，得到与被测电压U1成比例的电流I1，如图1－4所示。
副边原理同电流传感器一样。
当补偿电流I2流过测量电阻RM时，在RM两端转换成电压作为传感器的测量电压U0，即 U＝I2RM5．电流传感器的输出直接检测式（无放大）电流传感器为高阻抗输出电压，在应用中，负载阻抗要大于10KΩ，通常都是将其±50mV或±100mV悬浮输出电压用差动输入比例放大器放大到±4V或±5V。
图5－1是两个实用电路，供参考。
（a）图可满足一般精度要求；（b）图性能较好，适用于精度要求高的场合。
直检放大式电流传感器为高阻抗输出电压。
在应用中，负载阻抗要大于2K Ω。
磁补偿式电流、电压磁补偿式电流、电压传感器均为电流输出型。
从图1－3看出“M”端对电源“O”端为电流I2的通路。
因此，传感器从“M”端输出的信号为电流信号。
电流信号可以在一定范围远传，并能保证精度，使用中，测量电阻RM只需设计在二次仪表输入或终端控制板接口上。
为了保证高精度测量要注意：①测量电阻的精度选择，一般选金属膜电阻，精度≤±0.5％，详见表1－1，②二次仪表或终端控制板电路输入阻抗应大于测量电阻100倍以上。
6．取样电压与测量电阻的计算从前面公式知道U 0＝I2RMR M ＝U/I2式中：U－测量电压，又叫取样电压（V）。
I2－副边线圈补偿电流（A）。
RM－测量电阻（Ω）。
计算时I2可以从磁补偿式电流传感器技术参数表中查出与被测电流（额定有效值）I1相对应的输出电流（额定有效值）I2。
假如要将I2变换成U＝5V，RM选择详见表1－1。
7．饱和点与最大被测电流的计算从图1－3可知输出电流I2的回路是：V+→末级功放管集射极→N2→RM→0，回路等效电阻如图1－6。
（V-～0的回路相同，电流相反）当输出电流I2最大值时，电流值不再跟着I1的增加而增加，我们称为传感器的饱和点。
按下式计算I 2max ＝V+-VCES/RN2+RM式中：V+－正电源（V）。
VCES－功率管集射饱和电压，（V）一般为0.5V。
RN2－副边线圈直流内阻（Ω），详见表，1－2。
RM－测量电阻（Ω）。
从计算可知改变测量电阻RM ，饱和点随之也改变。
当被测电阻RM确定后，也就有了确定的饱和点。
根据下式计算出最大被测电流I1max ：I1max＝I1/I2·I2max在测量交流或脉冲时，当RM 确定后，要计算出最大被测电流I1MAX，如果I1max值低于交流电流峰值或低于脉冲幅值，将会造成输出波形削波或限幅现象，此种情况可将RM选小一些来解决。
8．计算举例：举例1以电流传感器LT100－P为例：（1）要求测量额定电流：直流100A最大电流：直流200A（过载时间≤1分钟/小时）（2）查表，知工作电压：稳压±15V，线圈内阻20Ω（详见表1－2）输出电流：0.1A（额定值）（3）要求取样电压：5V计算测量电流与取样电压是否合适R M ＝U/I2＝5/0.1＝50（Ω）I 2max ＝V+－VCES/RN2＋RM＝15－0.5/20＋50＝0.207（A）I 1max ＝I1/I2·I2max＝100/0.1×0.207＝207（A）从以上计算结果得知满足（1）、（3）的要求。
9．磁补偿式电压传感器说明与举例LV50－P型电压传感器原边与副边抗电强度≥4000VRMS（50Hz.1min），用以测量直流、交流、脉冲电压。
在测量电压时，根据电压额定值，在原边＋HT端串一限流电阻，即被测电压通过电阻得到原边电流U 1/R1＝I1、R1＝U1/10mA（KΩ），电阻的功率要大于计算值2～4倍，电阻的精度≤±0.5％。
R1精密线绕功率电阻，可由厂方代订。
10.电流传感器的接线方法（1）直检式（无放大）电流传感器接线图如图1－7所示。
（a）图是P型（印板插脚式）接发，（b）图是C型（插座插头式）接法，VN.、VN表示霍尔输出电压。
（2）直检放大式电流传感器接线图如图1－8所示。
（a）图是P型接法，（b）图是C型接法，图中U0表示输出电压，RL表示负载电阻。
（3）磁补偿式电流传感器接线图如图1－9所示。
（a）图是P型接法，（b）图是C型接法（注意四针插座第三针是空脚）以上三种传感器的印板插脚式接法同实物的排列方法是一致的，插座插头接法同实物的排列方法也是一致的，以免接线错误。
在以上接线图上，主回路被测电流I1在穿孔中有一箭头示出了电流正方向，实物外壳上也标明了电流正方向，这是电流传感器规定了被测电流I1的电流正方向与输出电流I2是同极性的。
这在三相交流或多路直流检测量中是致关重要的。
11.电流电压传感器的工作电源电流传感器是一种有源模块，如霍尔器件、运放、末级功率管，都需要工作电源，并且还有功耗，图1－10是实用的典型工作电源原理图。
（1）输出地端集中接大电解上以利降噪。
（2）电容位uF，二极管为1N4004。
（3）变压器根据传感器功耗而定。
（4）传感器的工作电流。
直检式（无放大）耗电：最大5mA；直检放大式耗电：最大±20mA；磁补偿式耗电：20＋输出电流；最大消耗工作电流20＋输出电流的2倍。
根据消耗工作电流可以计算出功耗。
12．电流电压传感器使用注意事项（1）电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。
被测电流长时间超额，会损坏末极功放管（指磁补偿式），一般情况下，2倍的过载电流持续时间不得超过1分钟。
（2）电压传感器必须按产品说明在原边串入一个限流电阻R1，以使原边得到额定电流，在一般情况下，2倍的过压持续时间不得超过1分钟。
（3）电流电压传感器的最佳精度是在原边额定值条件下得到的，所以当被测电流高于电流传感器的额定值时，应选用相应大的传感器；当被测电压高于电压传感器的额定值时，应重新调整限流电阻。
当被测电流低于额定值1/2以下时，为了得到最佳精度，可以使用多绕圈数的办法。
（4）绝缘耐压为3KV的传感器可以长期正常工作在1KV及以下交流系统和1.5KV及以下直流系统中，6KV的传感器可以长期正常工作在2KV及以下交流系统和2.5KV及以下直流系统中，注意不要超压使用。
（5）在要求得到良好动态特性的装置上使用时，最好用单根铜铝母排并与孔径吻合，以大代小或多绕圈数，均会影响动态特性。
（6）在大电流直流系统中使用时，因某种原因造成工作电源开路或故障，则铁心产生较大剩磁，是值得注意的。
剩磁影响精度。
退磁的方法是不加工作电源，在原边通一交流并逐渐减小其值。
（7）传感器抗外磁场能力为：距离传感器5～10cm一个超过传感器原边电流值2倍的电流，所产生的磁场干扰可以抵抗。
三相大电流布线时，相间距离应大于5～10cm。
（8）为了使传感器工作在最佳测量状态，应使用图1－10介绍的简易典型稳压电源。
（9）传感器的磁饱和点和电路饱和点，使其有很强的过载能力，但过载能力是有时间限制的，试验过载能力时，2倍以上的过载电流不得超过1分钟。
（10）原边电流母线温度不得超过85℃，这是ABS工程塑料的特性决定的，用户有特殊要求，可选高温塑料做外壳。
13．电流传感器在使用中的优越性（1）非接触检测。
在进口设备的再改造中，以及老旧设备的技术改造中，显示出非接触测量的优越性；原有设备的电气接线不用丝毫改动就可以测得电流的数值。
（2）使用分流器的弊端是不能电隔离，且还有插入损耗，电流越大，损耗越大，体积也越大，人们还发现分流器在检测高频大电流时带有不可避免的电感性，不能真实传递被测电流波形，更不能真实传递非正弦波型。
电流传感器完全消除了分流器以上的种种弊端，且精度和输出电压值可以和分流器做的一样，如精度0.5、1.0级，输出电压50、75mV和100mV均可。
（3）使用非常方便，取一只LT100－C型电流传感器，在M端与电源零端串入一只100mA的模拟表头或数字万用表，接上工作电源，将传感器套在电线回路上，即可准确显示主回路0～100A电流值。
（4）传统的电流电压互感器，虽然工作电流电压等级多，在规定的正弦工作频率下有较高的精度，但它能适合的频带非常窄，且不能传递直流。
此外，工作时存在激磁电流，所以这是电感性器件，使它在响应时间上只能做到数十毫秒。
众所周知的电流互感器二次侧一旦开路将产生高压危害。
在使用微机检测中需信号的多路采集，人们正寻求能隔离又能采集信号的方法。
电流电压传感器继承了互感器原副边可靠绝缘的优点，又解决了传递变送器价昂体积大还要配用互感器的缺陷，给微机检测等自动化管理系统提供了模数转换的机会。
