微通道换热器的特性分析及应用
微通道换热器在空调中的应用研究
微通道换热器在空调中的应用研究摘要：本文主要探讨微通道换热器在空调中的应用研究。
通过对微通道换热器的原理和特点进行分析，结合空调系统的实际需求，提出了一种适用于该系统的解决方案。
实验结果表明，该方案具有较高的传热效率和节能效果，为制冷空调系统的节能减排提供了一种新的有效途径。
关键词：微通道换热器；制冷空调；系统；换热效率一、引言随着全球能源危机和环境污染问题的不断加剧，节能减排已经成为各行各业发展的重要方向。
空调制冷系统作为建筑能耗的重要组成部分，其节能减排对于整个建筑行业的发展具有重要意义。
而微通道换热器作为一种新型的高效换热器，在提高换热效率和减小体积方面具有明显优势。
因此，本文旨在探讨微通道换热器在空调系统中的应用，以其为空调系统的节能减排提供一种新的思路。
二、微通道换热器介绍微通道换热器是一种新型的高效换热器，微通道换热器主要由翅片、微通道散热器和铝合金基板组成，微通道散热器又由许多微小的通道组成，使得冷热流体能够进行高效的热交换[1]。
微通道换热器具有传热效率高、体积小、重量轻、热响应快等优点，因此在各种领域中得到广泛应用，特别是在空调系统中。
三、微通道换热器原理与特点微通道换热器是一种新型的高效换热器，其工作原理主要基于流体力学和热力学原理。
微通道换热器主要由翅片、微通道散热器和铝合金基板组成。
其中，微通道散热器由许多微小通道组成，液体通过这些微小通道流过，将热量传递给通道壁，然后通过翅片与外部空气进行热交换[2]。
由于微通道的尺寸较小，使得换热器的传热面积大大增加，从而提高了换热效率。
微通道换热器的通道尺寸一般在毫米以下，甚至可以到达微米级别，因此具有以下特点：（1）节能高效：微通道换热器的传热效率更高，因为它拥有更多的传热面积和更小的热阻，使得冷热流体之间的热交换更加充分。
（2）结构紧凑：由于通道尺寸很小，所以可以在较小的空间内排列大量的通道，使得整个换热器的体积更加紧凑。
（3）较低的热阻力：微通道换热器的通道形状通常为直形或弯曲形，这使得流体在流动过程中不容易形成死角，因此可以减小热阻力，提高换热效率。
微通道换热器的探讨
微通道换热器的探讨微通道换热器是一种新型的换热器，其具有结构紧凑、重量轻、节能高效等特点，被广泛应用于各个领域，如电子设备散热、汽车工业、太阳能、航天航空等。
在本文中，我们将探讨微通道换热器的原理、性能优势以及未来的发展前景。
首先，微通道换热器是指在压力容器中使用微细孔隙薄板来传导热量的设备。
与传统的换热器相比，微通道换热器具有更大的表面积和更好的传热性能。
这是因为微通道换热器的通道直径通常在微米量级，增加了流体与壁面的接触面积，从而提高了传热效率。
1.结构紧凑：微通道换热器的通道直径较小，能够在有限的空间内实现更大的传热表面积。
这意味着它可以在相对较小的体积内实现相同的传热效果，从而减小了设备的体积和重量。
2.传热效率高：由于微通道换热器的通道直径小，流体与壁面的接触面积增大，导致传热均匀且快速。
此外，在微通道中，流体的流动速度较高，可以增强流体的对流传热效果。
因此，微通道换热器能够实现更高的传热系数，提高传热效率。
3.节能环保：由于微通道换热器的传热效果好，可以在相同的传热量下降低能源的消耗。
此外，微通道换热器具有结构简单、材料使用量少的特点，减少了能源和环境的耗费。
4.可扩展性强：微通道换热器的结构可以根据具体的需求进行设计和制造。
不同的通道形状和排列方式可以实现不同的传热效果。
并且，微通道换热器可以通过增加通道的数量来实现更大的传热表面积，进一步提高传热效率。
目前，微通道换热器已经在电子设备散热、汽车工业、太阳能、航天航空等领域得到了广泛的应用。
例如，在电子设备散热中，微通道换热器可以有效地降低电子元件的温度，提高其工作稳定性和寿命。
在汽车工业中，微通道换热器可以替代传统的散热器，减小汽车发动机的体积和重量，提高燃油利用率。
在太阳能领域，微通道换热器可以将太阳能转化为热能，提高太阳能利用效率。
在航天航空领域，微通道换热器可以应用于航天器和航空发动机中，提高其工作效率和可靠性。
虽然微通道换热器具有很多优势，但目前仍存在一些挑战和问题1.制造难度高：由于微通道换热器的通道直径较小，制造过程中需要使用微米级的加工技术。
微通道换热器的特性分析及应用
微通道换热器的特性分析及应用微通道换热器是一种用于传热和热力转换的新型换热技术。
相比传统换热器，微通道换热器具有体积小、传热效率高、响应速度快、能耗低等优点，被广泛应用于汽车、电子设备、航空航天等领域。
本文将对微通道换热器的特性及应用进行分析。
首先，微通道换热器的特性主要包括以下几个方面：1.尺寸小：微通道换热器采用微细通道设计，通道尺寸通常在10微米至1毫米之间。
相比传统换热器，微通道换热器的体积更小，可以实现高功率密度的换热，适用于对空间有限的系统。
2.传热效率高：微通道换热器的微细通道结构可以增加表面积，提高换热效率。
此外，微通道换热器采用微尺度流体，流体在通道内流动时，流体与通道墙面之间的质量传递和能量传递更为充分，传热效率更高。
3.响应速度快：微通道换热器由于尺寸小、结构简单，使得其对温度变化的响应速度更快。
这对于一些需要快速热传导或需要快速控制温度的应用场合非常重要。
4.能耗低：由于微通道换热器的传热效率高，可以实现在相同传热量的情况下，节约能源消耗。
这对于一些对能源效率要求高的应用来说，具有重要意义。
其次，微通道换热器的应用领域非常广泛，具体包括以下几个方面：1.汽车领域：由于微通道换热器具有尺寸小和传热效率高的特点，因此被广泛应用于汽车的冷却系统中。
微通道换热器可以有效减小汽车发动机冷却系统的体积和重量，并提高冷却效果。
2.电子设备领域：随着电子设备的不断发展，其集成度和功率密度越来越高，导致热管理成为一个重要问题。
微通道换热器作为一种非常有效的热管理技术，可以用于电子设备的散热和温度控制。
3.航空航天领域：在航空航天领域，微通道换热器可以用于飞机发动机的冷却、热交换器的制造等方面。
微通道换热器可以在有限的空间内实现高效传热，并提高飞机的整体效能。
4.化工工艺领域：微通道换热器不仅可以在传统化工工艺中用于传热，还可以用于多相反应、气体/液体分离等工艺过程中。
微通道换热器可以提高化工反应的效率和产能。

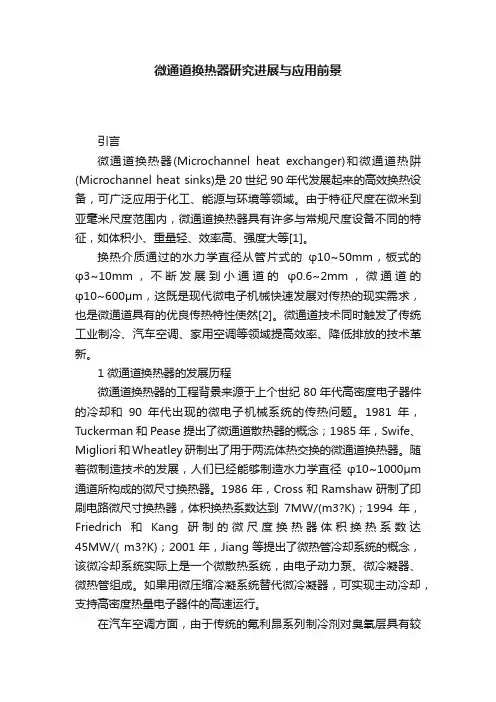

微通道换热器研究进展与应用前景
微通道换热器研究进展与应用前景引言微通道换热器(Microchannel heat exchanger)和微通道热阱(Microchannel heat sinks)是20世纪90年代发展起来的高效换热设备，可广泛应用于化工、能源与环境等领域。
由于特征尺度在微米到亚毫米尺度范围内，微通道换热器具有许多与常规尺度设备不同的特征，如体积小、重量轻、效率高、强度大等[1]。
换热介质通过的水力学直径从管片式的φ10~50mm，板式的φ3~10mm，不断发展到小通道的φ0.6~2mm，微通道的φ10~600μm，这既是现代微电子机械快速发展对传热的现实需求，也是微通道具有的优良传热特性使然[2]。
微通道技术同时触发了传统工业制冷、汽车空调、家用空调等领域提高效率、降低排放的技术革新。
1 微通道换热器的发展历程微通道换热器的工程背景来源于上个世纪80年代高密度电子器件的冷却和90年代出现的微电子机械系统的传热问题。
1981年，Tuckerman和Pease提出了微通道散热器的概念；1985年，Swife、Migliori和Wheatley研制出了用于两流体热交换的微通道换热器。
随着微制造技术的发展，人们已经能够制造水力学直径φ10~1000μm 通道所构成的微尺寸换热器。
1986年，Cross和Ramshaw研制了印刷电路微尺寸换热器，体积换热系数达到7MW/(m3?K)；1994年，Friedrich和Kang研制的微尺度换热器体积换热系数达45MW/( m3?K)；2001年，Jiang等提出了微热管冷却系统的概念，该微冷却系统实际上是一个微散热系统，由电子动力泵、微冷凝器、微热管组成。
如果用微压缩冷凝系统替代微冷凝器，可实现主动冷却，支持高密度热量电子器件的高速运行。
在汽车空调方面，由于传统的氟利昂系列制冷剂对臭氧层具有较强的破坏作用，已被《蒙特利尔议定书》禁止。
R134a作为一种过渡型替代品，由于其温室效应指数很高(约为CO2的1300倍)，也被《京都议定书》所否定。
微通道平板集热器的传热与流动分析
微通道平板集热器的传热与流动分析微通道平板集热器是一种高效的热交换装置，广泛应用于空气冷却系统、电子设备散热系统、太阳能集热系统等领域。
它利用微通道的优势，能够实现较大的传热面积和较高的传热效率。
本文将重点讨论微通道平板集热器的传热与流动分析。
首先，我们需要了解微通道平板集热器的结构和工作原理。
微通道平板集热器由一系列细小的通道组成，这些通道的尺寸通常在微米级别。
通过微通道平板集热器内部的流体完全接触和均匀分布，使热量能够快速传递，从而实现高效的传热。
在微通道平板集热器的传热分析中，最重要的参数之一是传热系数。
传热系数是衡量传热效率的指标，与流体的热导率、流动速度、通道尺寸等因素密切相关。
较高的传热系数意味着更高的传热效率。
因此，我们需要分析并优化这些影响传热系数的因素。
首先，通道尺寸对传热系数的影响非常显著。
较小的通道尺寸可以增加单位面积上的通道数量，从而增加传热面积，提高传热效率。
然而，过小的通道尺寸也会导致流体的流动阻力增加，影响传热效果。
因此，在微通道平板集热器的设计中，需要综合考虑通道尺寸与传热效率之间的平衡。
其次，流体的流动速度对传热系数同样有重要影响。
较高的流动速度可以增加流体与微通道间的换热面积，加快传热速度，提高传热系数。
然而，流体流动速度过高也会增加能量损失，并且可能导致流动不稳定。
因此，在微通道平板集热器的设计中，需要优化和控制流体流动速度，以达到最佳传热效果。
除了通道尺寸和流动速度外，流体的热导率也是影响传热系数的重要因素之一。
热导率较高的流体能够更快速地吸收和传递热量，提高传热效果。
因此，在微通道平板集热器的应用中，选择热导率较高的流体能够显著提升传热效率。
此外，微通道平板集热器的传热与流动分析还要考虑流体与平板之间的热阻。
热阻表示流体在单位面积上流动时，对传热的阻碍程度。
热阻越小，传热效率越高。
降低热阻的方法包括增加流体的流动速度、优化通道尺寸和形状，以及选择高导热性能的材料。

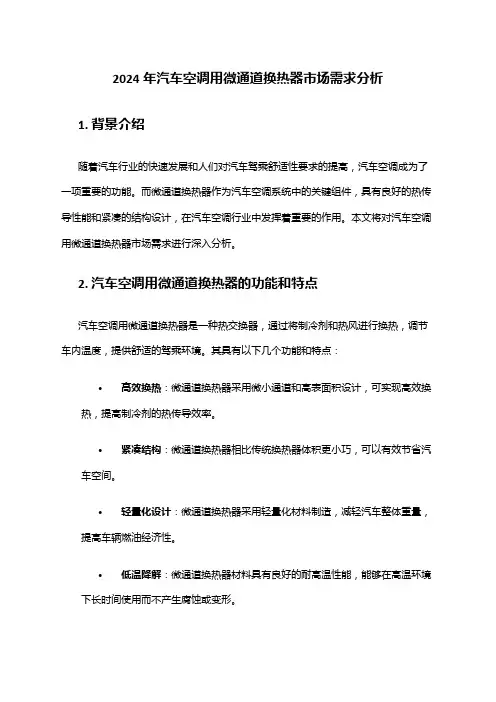

2024年汽车空调用微通道换热器市场需求分析
2024年汽车空调用微通道换热器市场需求分析1. 背景介绍随着汽车行业的快速发展和人们对汽车驾乘舒适性要求的提高，汽车空调成为了一项重要的功能。
而微通道换热器作为汽车空调系统中的关键组件，具有良好的热传导性能和紧凑的结构设计，在汽车空调行业中发挥着重要的作用。
本文将对汽车空调用微通道换热器市场需求进行深入分析。
2. 汽车空调用微通道换热器的功能和特点汽车空调用微通道换热器是一种热交换器，通过将制冷剂和热风进行换热，调节车内温度，提供舒适的驾乘环境。
其具有以下几个功能和特点：•高效换热：微通道换热器采用微小通道和高表面积设计，可实现高效换热，提高制冷剂的热传导效率。
•紧凑结构：微通道换热器相比传统换热器体积更小巧，可以有效节省汽车空间。
•轻量化设计：微通道换热器采用轻量化材料制造，减轻汽车整体重量，提高车辆燃油经济性。
•低温降解：微通道换热器材料具有良好的耐高温性能，能够在高温环境下长时间使用而不产生腐蚀或变形。
3. 2024年汽车空调用微通道换热器市场需求分析3.1 消费者需求随着消费者对汽车空调舒适性和能效的需求不断增加，对微通道换热器的市场需求也相应增加。
消费者对汽车空调用微通道换热器的期望主要包括以下几个方面：•高效制冷和制热：消费者希望汽车空调用微通道换热器具备高效的制冷和制热能力，可以快速调节车内温度。
•节能环保：随着环保意识的增强，消费者倾向选择使用能耗低、环保的汽车空调用微通道换热器，以减少对环境的影响。
•安静舒适：消费者对汽车空调用微通道换热器的噪音和舒适性有较高要求，希望能够提供安静、舒适的驾乘环境。
3.2 市场竞争状况当前汽车空调用微通道换热器市场竞争较为激烈，主要表现在以下几个方面：•技术竞争：不同厂商对于微通道换热器的设计、材料选择、制造工艺等方面进行技术创新，以提高产品的热传导效率和使用寿命。
•价格竞争：市场上存在多个汽车空调用微通道换热器供应商，价格竞争较为激烈，厂商通过调整价格和提供优惠销售政策来争夺市场份额。
微通道换热器的探讨
微通道换热器的探讨微通道换热器是近一两年提得比较多的新式换热器，它是指由0.05-0.1in.(1—2.5mm)厚，0.5-1 in.(12-25mm)宽，内部有许多0.5-1mm的微小通道的换热管组成的换热器。
虽然这种换热器在汽车空调（单冷型）及水箱上已经使用了很多年，但是在家用和商用空调与制冷产品上的应用却不多，开利在它的风冷螺杆冷水机30XA系列上使用了微通道换热器作为冷凝器，改进如下：1．换热量增加10%；2．制冷剂充注减少30%；3．风侧阻力减少50%。
现在微通道换热器的优点总结如下：1．强化了传热，提高了传热效率；2．缩小了换热器体积；3．减小了制冷剂的充注；4．空气侧阻力减小，所需风机，电机规格减小；5．因为是全铝材料做成，成本下降（但因为没有规模效应，仅指材料成本，单个产品仍比同规格翅片管式贵）6．有更好的抗腐蚀性；7．管内压力损失小；8．容易现场修补泄露点。
缺点如下：1．对于蒸发器，分液是一个重要问题，现在还不能很好解决；2．对于蒸发器，冷凝水的快速排出还没有很好解决，这又衍生出结霜化霜问题；3．因为空气侧阻力减小，使气流的不均匀性更加恶化；4．设计灵活性减小，如部分负荷，过冷管段的设计等。
微通道换热器作为冷凝器时，经过实验研究：1．体积可以缩小约25%；2．制冷剂充注可以减小约20%-40%；3．换热效率提高约10%对比测试：原型机规格：KFR-72LW：制冷量：7200W；制冷剂：R22 充注量：2.3kg 制热量：8200W（10300W）电源：220C/50Hz功率：2630W/2600W（电加热4700W）毛细管：OD2.5x630x3从表1可以看出，整体结构比原来小了，因为测试是借用原型机结构，所以微通道换热器的设计是主要是从安装方面考虑大小，所以迎风面减速小并不多，但从换热面积减小可以看出结构比原来小了。
从表2可以看出，因为对蒸发器的设计和应用还有一些问题，所以对于蒸发器使用微通道换热器效果并不比原来好，但对只使用微通道冷凝器的机组，性能有所改善，特别是制冷剂充注。
微通道换热器及其在制冷空调领域的应用前景
第 １卷 第 ４期 １ ２０ １１年 ８月
剖
室 谰
Ｒ ＥＦＲＩ ＥＲＡ ＴＩ Ｎ Ｎ Ｄ Ｉ —ＣＯＮ ＤＩ Ｏ Ｎ Ｉ Ｇ ｏ Ａ Ａ Ｒ ＴＩ ＮＧ
微 通 道 换 热 器 及 其在 制 冷 空调 领 域 用 前 的应
丁 汉 新 Ｄ 王 利 Ｄ 任 能
”（ 森 自控 楼宇 设备 科技 （ 锡 ） 限公 司 ） 江 无 有
单纯依靠 提高 系统 中的零部 件 性 能 （ 如使 用 高效 压
景 换热器 的面积 以提 高产 品 的 缩机 、 高效 风机） 或增加
能效 比 ， 必增加 了设 备 的成 本 ， 势 造成 大量 不可再 生
资源 的浪 费 ， 同时增 加 了消费者购 买 的成本 。
近年 来 ， 随着 铜 价 的一 路 攀 升 ， 调 系 统 铜 材 空 的替代 问题 引 起 了行 业 领 域 的 普 遍 关 注 ， 内人 业 士 一直在 积 极寻 求 铜 材 的 替 代 技术 。铝 作 为 铜 材
Ｍ ｉｒ － ｈ ｎ ｌｈ ａ ｘ ｈ ｎ ｅ ｎ ｔ ｐｐｌｃ ｔｏ ｎｔ ＆ ＡＣ ｉｌ ｃ ｏａ ｉ ｎ ｉ ｏ Ｒ ｆｅｄ
氢气微通道换热器
氢气微通道换热器（原创版）目录1.氢气微通道换热器的概述2.氢气微通道换热器的工作原理3.氢气微通道换热器的应用领域4.氢气微通道换热器的优势与不足5.我国在氢气微通道换热器领域的发展正文1.氢气微通道换热器的概述氢气微通道换热器是一种新型的高效换热设备，主要应用于氢气等低温流体的冷却与加热过程中。
这种换热器具有紧凑的结构、高效的传热性能和较小的压降等特点，因此在能源、化工、航空航天等领域具有广泛的应用前景。
2.氢气微通道换热器的工作原理氢气微通道换热器主要由微通道板和密封结构组成。
当低温氢气流经微通道板时，通过与外部的高温流体进行热交换，实现氢气的升温或降温。
微通道板的特殊设计使得氢气在通道内流动时，会形成多次的冷热流体相互作用，从而大大提高了换热效率。
3.氢气微通道换热器的应用领域氢气微通道换热器在多个领域具有广泛的应用前景，包括但不限于以下几个领域：（1）氢能源：氢气作为清洁能源的重要代表，在氢燃料电池等领域具有广泛的应用。
氢气微通道换热器可为氢气储存和输送系统提供高效的冷却与加热方案。
（2）化工产业：在化工产业中，氢气常被用作反应原料或介质。
氢气微通道换热器可为这些应用场景提供高效的换热解决方案。
（3）航空航天：在航空航天领域，氢气作为一种高能燃料，具有重要的应用价值。
氢气微通道换热器可为火箭发动机等设备提供高效的热管理方案。
4.氢气微通道换热器的优势与不足氢气微通道换热器具有以下优势：（1）高效的传热性能：微通道设计使得氢气在通道内流动时，会形成多次的冷热流体相互作用，从而大大提高了换热效率。
（2）紧凑的结构：氢气微通道换热器具有较小的体积和重量，便于安装和运输。
（3）较小的压降：氢气微通道换热器的内部结构设计使得流体在通道内的阻力较小，有利于降低能耗。
然而，氢气微通道换热器也存在一定的不足：（1）制造工艺复杂：氢气微通道换热器的微通道板结构较为复杂，制造工艺要求较高。
（2）耐压性能有限：由于微通道结构的特点，氢气微通道换热器的耐压性能相对较低，限制了其在高压场景的应用。
微通道换热器知识总结(全面详细)
微通道换热器知识总结（全面详细）微通道，也称为微通道换热器，就是通道当量直径在10-1000μm的换热器。
这种换热器的扁平管内有数十条细微流道，在扁平管的两端与圆形集管相联。
集管内设置隔板,将换热器流道分隔成数个流程。
与传统化工生产相比，微通道在精细化工领域具有很大的开发潜力和广泛的应用前景。
所以我们一起来从几个反面了解一下微通道吧。
一、微通道反应器简介微通道反应器本质上讲是一种连续流动的管道式反应器。
它包括化工单元所需要的混合器、换热器、反应器控制器等。
目前，微通道反应器总体构造可分为两种：一种是整体结构，这种方式以错流或逆流热交换器的形式体现，可在单位体积中进行高通量操作。
在整体结构中只能同时进行一种操作步骤，最后由这些相应的装置连接起来构成复杂的系统。
另一种是层状结构，这类体系由一叠不同功能的模块构成，在一层模块中进行一种操作，而在另一层模块中进行另一种操作。
流体在各层模块中的流动可由智能分流装置控制对于更高的通量，某些微通道反应器或体系通常以并联方式进行操作。
二、微通道反应器的原理微反应器主要是指以表面科学与微制造技术为核心，经过微加工和精密技术制造的一种多通道微结构小型反应器，而微反应器的通道尺寸仅有亚微米和亚毫米级别。
除此以外因为微反应器有优于传统化工设备1-3个数量级的传热/传质特性，所以特别适合做高放热和快速反应的实验。
微反应器原理如下：微化工技术思想源自于常规尺度的传热机理。
对于圆管内层流流动，管壁温度维持恒定时，由公式（1）可见，传热系数h与管径d成反比，即管径越小，传热系数越大；对于圆管内层流流动，组分A在管壁处的浓度维持恒定时，传质系数kc与管径成反比(公式(2))，即管径越小，传质系数越大。
由于微通道内流动多属层流流动，主要依靠分子扩散实现流体间混合，由公式(3)可知，混合时间t与通道尺度平方成正比。
通道特征尺寸减小不仅能大大提高比表面积，而且能大大强化过程的传递特性。
微通道换热器的特性分析及应用
微通道换热器的特性分析及应用苏尚美，张亚男，成方园（山东大学能源与动力工程学院，山东 250002）摘要：本文分析了微通道内流体的流动及换热特性，通过换热器火用效率的分析，发现微通道具有高传热系数、高表面积—体积比、低传热温差、低流动阻力等特点。
微通道换热器火用效率高，性能优于常规换热器。
本文还讨论了工质的选择、微通道结构的优化及加工方法，分析了微通道换热器的应用前景。
关键词：微通道；流动及换热；火用效率；结构引言2O世纪5O年代末，著名的物理学家Richard Feynman曾预言微型化是未来科学技术的发展方向。
换热器作为化工过程机械的典型产品，是工艺过程中必不可少的单元设备，广泛地应用于石油、化工、动力、核能、冶金、船舶、交通、制冷、食品及制药等工业部门及国防工程中。
其材料及动力消耗占整个工艺设备的30％左右，在化工机械生产中占有重要的地位。
如何提高换热器的紧凑度，以达到在单位体积上传递更多的热量，一直是换热器研究和发展应用的目标。
器件装置微型化(Miniaturization)的强大发展趋势推动了微电子技术的迅猛发展和MEMS(micro—electro—mechanical system)技术的不断进步，也推动了更加高效、更加小型化的微通道换热器(micro-channel heat exchanger)的诞生。
1 微通道发展简史所谓微通道换热器是一种借助特殊微加工技术以固体基质制造的可用于进行热传递的三维结构单元。
当前关于微通道换热器的确切定义，比较通行、直观的分类是由Mehendale.s.s提出的按其水力当量直径的尺寸来划分。
通常含有将水力当量直径小于1mm换热器称为微通道换热器。
早在二十世纪八十年代，美国学者Tuckerman和Pease报道了一种如图1所示的微通道（Micro-channel）换热结构。
该结构有高导热系数的材料（如硅）构成，其换热过程为在底面加上的热量经过通道壁传至通道内，其换热性能得到超过传统换热手段所能达到的水平，成功地解决了集成电路大规模和超大规模化所带来的“热障”问题。
