0080 杭州湾跨海大桥某段现浇箱梁施工组织设计
杭州湾跨海大桥某段现浇箱梁施工组织设计
杭州湾跨海大桥某段现浇箱梁施工组织设计一、施工任务和目标：该段现浇箱梁施工的任务是按照设计要求，按时完成箱梁的浇筑，保证质量和施工进度。
二、施工方法：该段现浇箱梁的施工方法采用跨海施工船进行，即将现浇箱梁的模板和钢筋在施工船上预制，然后将其运输至大桥上进行浇筑。
具体施工步骤如下：1.制作箱梁的模板和钢筋，根据设计要求制定合理的制作工艺。
2.将制作好的模板和钢筋运输至施工船上，进行组装和调整，确保各个部位的准确度和稳定性。
3.进行箱梁的浇筑工作，首先在模板上安装导管，用于浇注混凝土；然后进行混凝土的浇筑，并进行振捣工作，确保混凝土的密实性和均匀性。
4.浇筑完成后，进行养护工作，保证混凝土的强度和稳定性。
5.完成养护后，进行模板拆除工作，将模板拆除后存放到指定的位置，以备下一次使用。
三、施工组织人员和机械：1.施工组织人员包括施工经理、施工队长、施工员等，负责施工的管理和协调工作。
2.施工机械包括施工船、起重机、混凝土搅拌站等，用于箱梁的运输和浇筑。
四、施工安全措施：1.针对施工中的高空作业，要严格遵守安全操作规程，确保人员的安全。
2.在施工船上要设置防护装置，防止人员从船上落水。
3.在浇筑混凝土时，要进行有效的防护措施，防止混凝土喷溅伤人。
4.在组装和调整箱梁模板时，要进行专业的操作，并进行安全检查，确保施工人员的安全。
五、施工进度安排：1.按照设计要求，制定详细的施工进度计划，包括各个工序的时间安排和工期。
2.在施工前进行工作量的估计和排产，确保施工进度的合理性和可行性。
3.根据实际工程情况，及时调整施工进度计划，保证施工进度的顺利进行。
六、施工质量控制：1.在现浇箱梁的制作阶段，严格按照设计要求进行模板和钢筋的制作，保证其质量和准确度。
2.在箱梁的浇筑过程中，严格控制混凝土的配比和浇筑厚度，确保混凝土的质量和强度。
3.进行养护工作，保证混凝土的早期强度和稳定性。
4.在施工中随时进行质量检查，及时发现问题并进行处理。
杭州湾跨海大桥段现浇箱梁施工组织设计方案
杭州湾跨海大桥段现浇箱梁施工组织设计方案一、项目概况杭州湾跨海大桥是我国最大的斜拉桥，连接了浙江嘉兴和上海金山，全长35.67公里。
此项目包括海上桥、海底隧道和海堤三大部分，是中国通道的重要组成部分。
其中，海上桥部分由南段、中段和北段组成，以中段的桥跨最长、塔高最高为标志。
本文主要介绍杭州湾跨海大桥中段海上桥南侧G2类左幅临近节段现浇箱梁施工组织设计方案。
二、工程背景该现浇箱梁施工区域总长630.9m，采用箱梁预制拼装+现浇施工。
其中，第一箱梁段长24.9m，后续节段长30m，梁高4.8m，横向宽度13m。
施工过程中，需考虑现场设备和人员的安全、质量和进度的保障等多方面因素，制定合理的施工组织设计方案，保证顺利完成本段工程。
三、施工方案1. 施工前准备(1) 箱梁模板样板制作及模板调整根据设计要求，研制并制作出符合模板要求的现浇箱梁模板样板。
在施工现场进行模板的拼装组合，使其达到理想状态。
(2) 设备布置根据施工现场要求，以混凝土搅拌站为配合中心，合理配置泵车、自卸车等输送设备，使现场布置紧凑、有序、高效。
(3) 现浇箱梁施工工法和安全技术交底由工程技术人员对整个施工过程进行技术交底，严格遵守操作规程，防止安全事故的发生。
2. 箱梁模板安装（1）搭设模板支架：在箱梁模板安装位置上方搭设模板钢架，用轮胎式支架或人字架等灵活性较大的支撑方式，以适应潮湿、不平整的施工现场；（2）拼装箱梁模板：将预制好的箱梁模板样板组合拼装后，使用千斤顶调整位置定位并固定，并检查其线形，使其符合规范要求；（3）箱梁模板上下和相邻模板的连接：在钢模板拼装后，要进行上下相邻模板的连接，以保证模板的整体性和稳定性。
3. 钢筋制作和安装(1) 钢筋制作：按照设计要求在工地搭建钢筋加工车间，进行钢筋加工、钢筋搭接焊接等制作工作；(2) 钢筋上料和安装：根据设计要求，按照规范要求进行现场上料和安装，从而满足整个施工过程的需要。
4. 预制箱梁段的拼接(1) 预制箱梁拼接：在箱梁拼接位置，将预制好的箱梁进行组合，以构成一整段箱梁；(2) 现浇混凝土和钢筋的浇注：在预制的箱梁段内进行混凝土和钢筋的浇注过程，使其达到设计要求。
跨海大桥北引桥现浇箱梁防撞护栏施工方案[优秀工程方案]
![跨海大桥北引桥现浇箱梁防撞护栏施工方案[优秀工程方案]](https://img.taocdn.com/s3/m/a1b174fd2e3f5727a4e9623d.png)

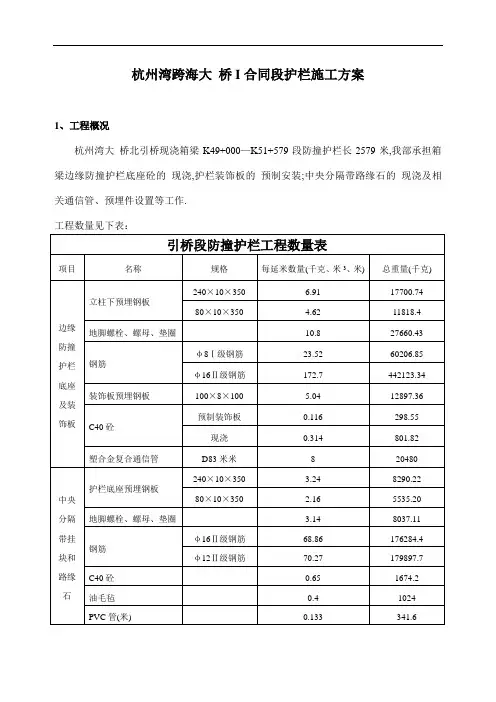

杭州湾跨海大桥I合同段护栏施工方案1、工程概况杭州湾大桥北引桥现浇箱梁K49+000—K51+579段防撞护栏长2579米,我部承担箱梁边缘防撞护栏底座砼的现浇,护栏装饰板的预制安装;中央分隔带路缘石的现浇及相关通信管、预埋件设置等工作.工程数量见下表：2、边缘防撞护栏装饰板预制及安装2.1装饰板的预制我部拟在原滩涂工区桩基础钢筋加工厂建设预制厂,预制厂面积40米×40米,设置长度为30米宽77.5厘米的整体性模板8套,能一次性浇筑30块装饰板,预制块弧面朝下放置,利于钢筋及预埋件的安装,底模由5米米厚钢板弯制,并用10＃槽钢加固放平,底模安装采用水平尺检验其平整度,以确保模板放置水平.每件预制块之间用两块0.5厘米厚钢板隔开,确保预制块长度为0.99米,砼浇筑前对模面涂抹脱模剂.装饰板钢筋安装完成后设置预埋钢板,钢板沿纵桥向49厘米设置一套,6米长度范围内设置12套.预制块砼采用C40海工砼浇筑,砼采用HZS240砼拌和楼拌制,由砼搅拌运输车运至预制厂后放入已准备好的储料斗内,砼由人工铲运入模,砼入模后采用5厘米直径的振动棒振捣,砼振捣密实后对预制块预埋板靠弧面一端的砼表面进行光面,以确保预制块外露面平整美观,对另外一次进行拉毛,另一段应拉毛便于与护栏底座现浇砼粘结牢固.砼浇筑完成后,用土工布覆盖,洒水养护,为防止雨天对砼预制块质量的影响,在浇筑好的砼上方搭设可移动雨棚,用于阴雨天气对预制块的保护.砼浇筑三天后即可拆模,拆模时操作要小心轻放,以免碰坏构件,对拆模后的装饰板进行平整度及尺寸的检测,达到技术规范要求后方可安装.装饰板拆模后待装饰板强度达到设计强度的 70％以上方可进行搬运、安装.装饰板吊装采用在预制场设置的 10T龙门吊,首先在预制厂由龙门吊将装饰板吊装上8吨自卸汽车,由汽车运至施工现场,再由装载机将装饰板吊装卸车,装卸时要保护好预制块的棱角及外侧不会被碰损.2.2装饰板的安装首先对即将安装装饰板的箱梁翼板头部进行放样,在箱梁翼板头部点焊钢筋头,间距为2个/米,钢筋头垂直于翼板边缘,与箱梁预埋钢筋连接,头部伸出翼板2厘米.在箱梁翼板边缘垂直于箱梁顶面设置竖向钢筋,间距为1个/10米,钢筋点焊于箱梁预埋钢筋上,在距离箱梁顶面0.383米的位置对竖向钢筋拉线,以控制装饰板安装的高度 ,同时可以使所有装饰板在安装后处于同一高度 .装饰板安装时,首先用装载机将装饰板吊装到位,使装饰板紧贴翼板边缘预设的钢筋头,在装饰板顶部距箱梁顶面0.383米时,将装饰板预埋钢筋与箱梁预埋钢筋焊接牢固即可.3、边缘防撞护栏底座的浇筑装饰板安装完成后,对装饰板与箱梁翼板边缘的 2厘米缝隙采用打入木锲进行封堵,并在表面涂抹砂浆,以确保底座砼浇筑时不出现漏浆现象.随后对边缘防撞护栏底座通信管进行安装,通信管采用塑合金复合通信管,在砼的浇筑过程中为确保通信管不移位,在护栏底座内采用Φ12Ⅱ级钢筋设置通信管定位框,间距为1个/米,定位框固定在底座钢筋上,以起到固定通信管的作用.在防撞护栏底座钢筋上每隔2米预埋护栏立柱钢板及螺栓,地脚螺栓、螺母采用Q390D钢材,护栏底座预埋钢板采用Q345D钢板,通信管及预埋件设置完毕后,进行底座内侧模板的安装.内侧模板由面板为0.5厘米厚钢板及横向2道8号槽钢作为模板骨架组成,内侧模板紧贴箱梁顶面安装,模板内侧均匀涂抹脱模油,模板与箱梁接缝处垫止水海绵或砂浆,防止砼浇筑时漏浆.边缘防撞护栏底座采用C40海工砼浇筑,砼采用HZS240砼拌和楼拌制,由砼搅拌运输车运至施工现场后放入已准备好的储料斗内,砼由人工铲运入模,砼入模后采用5厘米直径的振动棒振捣,砼振捣密实后对底座砼表面进行光面.边缘防撞护栏底座砼采用整孔浇筑,砼浇筑完成后1—2天进行脱模,脱模后对砼进行切缝,每隔6米切一道宽0.5厘米的断缝,断缝尽量与装饰板之间的缝隙贯通,断缝切割深度为2厘米,当断缝与边缘护栏预埋钢板及灯柱预埋钢板位置发生冲突时,可适当调整断缝位置.砼拆模后需覆盖土工布进行洒水养护7天.4、中央分隔带挂块和路缘石的浇筑中央分隔带挂块砼底模采用钢模,逐跨整孔现浇施工方法,模板与箱梁翼板底接缝处采用双面胶带封堵,防止砼浇筑时漏浆,模板骨架绑扎Φ20米米螺杆,螺杆穿过预留直径25米米的 PVC管与双拼I16工字钢连接,工字钢间距1.5米横桥向放置,高出桥面30厘米.分隔带路缘石两侧模板采用0.5厘米厚钢板加工而成,以确保路缘石顺直美观.模板内侧涂抹脱模油,模板安装完成后进行钢筋及预埋件的安装,预埋件地脚螺栓、螺母采用Q390D 钢材,护栏底座预埋钢板采用Q345D钢板.护栏底座模板内每隔12米用泡沫1厘米厚泡沫板隔开,中央分隔带挂块和路缘石采用C40海工砼整孔浇筑,砼采用HZS240砼拌和楼拌制,由砼搅拌运输车运至施工现场后放入已准备好的储料斗内,砼由人工铲运入模,砼入模后采用5厘米直径的振动棒振捣,砼振捣密实后对砼表面进行光面,同时在路缘石上每隔6米设一道排水槽,排水槽宽5厘米,内侧深4.3厘米,外侧深11.5厘米.砼浇筑完成后1—2天进行脱模,脱模后对砼进行切缝,每隔6米切一道宽0.5厘米的断缝,断缝切割深度为2厘米,断缝中灌入沥青,当断缝与中央分隔带护栏预埋钢板位置发生冲突时,可适当调整断缝位置.砼拆模后需覆盖土工布进行洒水养护3—7天.养护期过后对中央分隔带底模进行拆除,拆除绑扎在工字钢上的螺杆,通过预留孔整孔下方到地面,如海上施工,在海水涨潮期下放模板,模板放置于运输船上,由运输船运载到下一孔进行安装.5、进度计划安排2006年7月进行预制厂建设及做好相关准备工作,9月初开始进行装饰板的预制安装,每天预制40—60块装饰板,2007年3月份完成装饰板的预制工作.中央分隔带挂块和路缘石的浇筑,每孔浇筑平均周期预计12天,从份开始1＃、2＃孔的浇筑(2孔同时浇筑),逐跨向前推移,计划完成时间为2007年8月份.6、主要人员、设备的投入(见：表1、表2)主要施工人员的投入表1主要机械设备的投入表2七、施工安全保障措施安全生产是关系到社会稳定和每个职工的生命及国家财产的大事,是关系到现代化建设和改革开放的大事,亦是一项经济部门和生产部门的大事,必须贯彻“安全第一”和“预防为主”的方针,切实加强安全生产工作.1、安全生产目标杜绝重大伤亡事故,减少一般事故,事故频率控制在1.5‰以下.2、安全责任制为了贯彻执行安全生产方针,强化“谁承包,谁负责”的原则,本工程实行安全责任制,项目经理部经理为本工程的安全第一责任人.3、安全技术措施3.1 认真贯彻"安全第一、预防为主"的方针,坚持“谁承包,谁负责”和“管生产必须管安全”的原则,根据“国务院关于加强企业生产中安全工作的几项规定”和“安全生产管理条例”,结合我单位实际和本工程特点,组成由项目部主要负责人、专职安全员、施工队和班组兼职安全员以及工地安全用电负责人参加的安全生产管理网,执行安全生产责任制,明确各级人员的责任,抓好本工程的安全生产工作.3.2 箱梁外侧装饰板安装的安全措施箱梁装饰板安装为高空、临空作业,是护栏施工安全工作的重点,项目部将组织相关技术人员、安全管理人员对装饰板的安装操作进行安全论证,切实保证施工人员的安全.在固定安装平台时,在箱梁泄水孔与箱梁边缘之间设置横向22号槽钢,槽钢间距为20米左右一段,箱梁翼板下缘操作平台固定在槽钢上,平台长25米、宽1.5米,平台底部纵向由2根12号槽钢做底梁,横向每隔5米焊接6道10号工字钢连接,再由φ10Ⅱ级钢筋横向间距20厘米连接布置,上面铺设脚踏板,脚踏板满铺,并由铁丝固定.平台四周设置1.2米高围栏,围栏由φ10Ⅱ级钢筋焊成钢筋网围护在平台四周.作业人员在平台内操作必须配戴安全带,安全带挂在箱梁边缘预埋钢筋上,以确保万无一失.3.3 模板工程的安全措施立模板与支模操作时,应按工序安装和铺设,支撑要垂直牢固,底端要平整,木楔要钉实.支模的支撑,在浇砼过程中要有专人检查,如有变形、松动等现象,要及时加固和整修,防止塌模.模板和拉杆没有固定前,不准进行下道工序施工.拆除模板应待施工人员按试块强度检查、确认砼强度已达到拆模强度时,方可拆除.在拆除中央模板时,拆模人员应站在合适位置,要注意防止整块模板掉下,模板与砼脱开后,确定底模下无人时,方可缓慢、平稳放下.。
杭州湾跨海大桥施工策划方案
混凝土工
2
2
6
6
6
10
10
10
10
10
10
10
10
10
10
30
30
40
40
40
40
40
40
40
40
40
架 子 工
38
38
26
26
30
30
30
30
30
30
30
30
30
30
30
30
30
56
56
56
56
56
56
56
56
56
普 工
430
530
260
200
330
360
320
320
330
360
350
330
330
§1.1.1办理有关土地租用及其它各种政策性手续。
§1.1.2修建驻地临时设施和临时工程。
§1.1.3对业主、监理工程师提供的测量操纵网进行复测，并向监理工程师提交复测成果。该工作在1个月内或业主、监理要求的时刻内完成。
§1.1.4对测量网进行加密，恢复路线中桩和边桩。建立独立的桥梁施工坐标系。
§1.1.5办理地点道路使用的有关事项。
10
10
10
10
10
10
10
10
电工（含铆、锻车工）
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
某跨海大桥工程施工组织设计.doc
某跨海大桥工程施工组织设计一、预应力连续箱梁主要尺寸跨海大桥I合同北引桥A15-A25墩上部结构为1联（30+9X50）M 预应力斜腹板连续箱梁和A33-A56墩上部结构为3联（8X50）M预应力斜腹板连续箱梁。
连续梁箱梁横桥向为两个单箱单室箱梁，对称并列布置，两箱间距为1.2m，分成两个独立系统。
箱梁梁高均为2.8m，梁体采用斜腹板，箱梁顶板宽15.8m，设2%横坡，箱梁底板宽6.8m，水平布置。
箱梁梁体两翼悬臂长度为 3.9m.全联顶板厚度为25cm，底板为变厚度，支点处为50cm，跨中为25cm，腹板亦为变厚度，腹板厚为50～80cm.（30+9X50）M连续箱梁横隔板沿梁全长共设置11道，端支点隔板厚度为100cm，主孔支点隔板厚度为120cm.（8X50）M连续箱梁横隔板沿梁全长共设置9道，端支点隔板厚度为100cm，主孔支点隔板厚度为120cm.二、施工顺序及节段划分预应力混凝土连续箱梁采用C50混凝土，氯离子渗透系数要求1.510－12㎡/s.（30+9X50）M连续箱梁全联划分十个浇筑节段，（8X50）M每联划分八个浇筑节段。
其中（30+9X50）M连续箱梁起始跨（30＋10＝40m）采用支架法现浇施工，标准跨即B节段50m有8个节段，端跨即C节段为40m，每跨在距墩中支点10m处设横向工作缝。
（8X50）M连续箱梁起始跨即A节段为50＋10＝60m，标准跨段即B节段为50m有6个节段，端跨即C节段为40m，每跨在距墩中支点10m处设横向工作缝。
三、预应力体系1、纵向预应力钢束布置全桥纵向预应力束采用12-75及7-75钢绞线，钢绞线的抗拉强度为Ryb=1860Mpa，低松弛、75钢绞线公称面积140m㎡，钢束按其位置可分为两种类型连续钢束：12-75钢绞线采用内径76MM的波纹管制孔，15－12锚具锚固；7-75钢绞线采用内径59MM的波纹管制孔，15－7锚具锚固；连续钢束采用单端张拉，其余纵向束采用两端张拉，钢束的锚下控制张拉力为分别为2343KN及1367KN，以张拉力为主，张拉力与伸长量双控。
