LTE的载波聚合技术CA
联通LTE-CA载波聚合技术介绍
1. 特性概述1.1基本定义CA：Carrier Aggregation，载波聚合。
CC：Component Carrier ，分支载波。
PCC：Primary Cell，主小区SCC：Secondary Cell，辅小区小区集：CA载波集合主要包括PCC、SCC，小区集为PCC、SCC共同组成的集合。
1.2应用场景3GPP Release 10（TS 36.300 AnnexJ）定义了CA的5种典型场景。
华为eNodeB对这5种场景的支持情况如下表所示。
场景1：共站同覆盖目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。
F1：载波频率1F2：载波频率2场景2：共站不同覆盖场景3：共站补盲场景4：共站不同覆盖+RRH场景5：共站不同覆盖+直放站1.3载波聚合类型标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：类型1：Intra-band contiguous component carriers aggregated类型2：Intra-band non-contiguous component carriers aggregated类型3：Inter-band non-contiguous component carriers aggregated注：协议规定，连续两个CC的载波间隔必须为300kHz的整数倍，以保证子载波的正交性；若非连续载波，没有要求。
1.4网元要求CA特性对于网元的要求，如下表所示：根据3GPP 36.104 6.5.3要求：●intra-band CA (contiguous)两频点采用不同RRU/RFU，同步时延需在130ns以下；●intra-band CA (non-contiguous)两频点采用不用RRU/RFU，同步时延需在260ns以下；●inter-band CA两频点采用不同RRU/RFU，同步时延需在1.3us以下。
联通LTE-CA载波聚合技术介绍
1.特性概述1.1基本定义CA：Carrier Aggregation，载波聚合。
CC：Component Carrier ，分支载波。
PCC：Primary Cell，主小区场景1：共站同覆盖目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。
F1：载波频率1F2：载波频率2场景2：共站不同覆盖场景3：共站补盲场景4：共站不同覆盖+RRH场景5：共站不同覆盖+直放站1.3载波聚合类型标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：类型1：Intra-band contiguous component carriers aggregated1.5载波管理载波聚合状态：CA UECA UE，那么当CA UE CA UE 的SCellON），在上行CSI当CA UE当eNodeB将下发MAC CE（MAC Control Element），快速激活该CA UE的SCell：●如果是GBR承载（此时业务已经在PCell上建立了），此时先判决该GBR业务满意率是否满足，如果满足就不激活；如果不满足则尝试激活。
●如果是non GBR承载，需要判决当前是否已经达到了UE的AMBR，若已达到就不激活，否则激活该SCell。
为了保持eNodeB和UE侧能够同步，在UE正确接收到MAC层激活信令之后的第x个子帧(n为下发MAC信令时子帧号，n+x子帧为真正激活的时间)上，eNodeB和UE同时激活；这个x由物理层协议来确定（FDD：x 为8）。
业务量触发的SCell去激活：当CA UE每个承载都满足：●RLC出口速率< CaMgtCfg.DeactiveThroughputThd●并且RLC缓存< CaMgtCfg.DeactiveBufferLenThdeNodeB将下发MAC CE，去激活该CA UE的SCell。
LTE的载波聚合技术
LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
联通lteca载波聚合技术介绍
1.特性概述1.1基本定义CA：Carrier Aggregation，载波聚合。
CC：Component Carrier ，分支载波。
PCC：Primary Cell，主小区SCC：Secondary Cell，辅小区小区集：CA载波集合主要包括PCC、SCC，小区集为PCC、SCC共同组成的集合。
1.2应用场景3GPP Release 10（TS 36.300 AnnexJ）定义了CA的5种典型场景。
华为eNodeB对这5种场景的支持情况如下表所示。
场景1：共站同覆盖目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。
F1：载波频率1F2：载波频率2场景2：共站不同覆盖场景3：共站补盲场景4：共站不同覆盖+RRH场景5：共站不同覆盖+直放站1.3载波聚合类型标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：类型1：Intra-band contiguous component carriers aggregated类型2：Intra-band non-contiguous component carriers aggregated类型3：Inter-band non-contiguous component carriers aggregated注：协议规定，连续两个CC的载波间隔必须为300kHz的整数倍，以保证子载波的正交性；若非连续载波，没有要求。
1.4网元要求CA特性对于网元的要求，如下表所示：1.5载波管理载波聚合状态：CA UE共有三种状态：SCell（Secondary Cell）配置未激活、SCell配置并激活、SCell未配置。
CA UE将满足A4测量门限值的小区上报给eNodeB，如果该小区与PCell（Primary Cell）属于同一个CA Group，那么eNodeB下发RRC Connection Reconfiguration 将其配置为该CA UE的SCell。
LTE的载波聚合技术CA
LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band 载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和 band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
LTE的载波聚合技术CA
LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合简单一点说，就是把零碎的LTE 频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band 载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和 band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
LTE的载波聚合技术CA
LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
LTE的载波聚合技术CA
LTE的载波聚合技术CALTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合2013年，韩国SK电信首次商用CA，其将800MHZ频段和频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band 载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP。
3GPP 关于载波聚合的定义下图是3GPP 关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
同时还定义band1和5的inter-band载波聚合，命名为CA_1A-5A。
3GPP Rel-11定义了更多CA配置，如下图：3GPP Rel-12包含了TDD和FDD的载波聚合，同时还定义了支持上行2CC和下行3CC载波聚合等等。
LTE的载波聚合技术CA讲解学习
带内连续intra-band（contiguous）载波聚合
有两种方案：
● 一种可能的方案是F1 和F2 小区位置相同并且重叠，提供几乎完全相同的覆盖范围。两层都提供重复的覆盖，并在两层都支持移动性。相似的方案是F1 和F2 位于拥有相似路径损失配置文件的同一频段上。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类
载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
每个CC都有一个对应的索引，primary CC索引固定为0，而每个UE的secondary CC索引是通过UE特定的RRC信令发给UE的。
某个UE聚合的CC通常来自同一个eNodeB且这些CC是同步的。
当配置了CA的UE在所有的Serving Cell内使用相同的C-RNTI。
CA是UE级的特性，不同的UE可能有不同的PCell以及Serving Cell集合。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和 band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。同时还定义band1和5的inter-band载波聚合，命名为CA_1A-5A。
LTE地载波聚合技术CA
LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
LTE的载波聚合技术
L T E的载波聚合技术C A(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
联通LTE-CA载波聚合技术介绍
1. 特性概述1.1基本定义CA：Carrier Aggregation，载波聚合。
CC：Component Carrier ，分支载波。
PCC：Primary Cell，主小区SCC：Secondary Cell，辅小区小区集：CA载波集合主要包括PCC、SCC，小区集为PCC、SCC共同组成的集合。
1.2使用场景3GPP Release 10（TS 36.300 AnnexJ）定义了CA的5种典型场景。
华为eNodeB对这5种场景的支持情况如下表所示。
CA典型场景华为eNodeB是否支持备注场景1：共站同覆盖是联通推荐场景。
场景2：共站不同覆盖是无。
场景3：共站补盲否考虑到实际商用网络的部署的S3场景将使天馈系统大大复杂，并给网络规划、优化带来巨大挑战，实际使用可能性很小，且未见明显增益。
因此，本版本不支持场景3。
场景4：共站不同覆盖+RRH 否场景4是HetNet的使用场景，本版本暂不支持。
场景5：共站不同覆盖+直放站否场景5是HetNet的使用场景，本版本暂不支持。
场景1：共站同覆盖目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。
F1：载波频率1F2：载波频率2场景2：共站不同覆盖场景3：共站补盲场景4：共站不同覆盖+RRH场景5：共站不同覆盖+直放站1.3载波聚合类型标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：类型1：Intra-band contiguous component carriers aggregated类型2：Intra-band non-contiguous component carriers aggregated类型3：Inter-band non-contiguous component carriers aggregated注：协议规定，连续两个CC 的载波间隔必须为300kHz 的整数倍，以保证子载波的正交性；若非连续载波，没有要求。
联通LTE-CA载波聚合技术介绍
1.特性概述1.1基本定义CA：Carrier Aggregation，载波聚合。
CC：Component Carrier ，分支载波。
PCC：Primary Cell，主小区SCC：Secondary Cell，辅小区小区集：CA载波集合主要包括PCC、SCC，小区集为PCC、SCC共同组成的集合。
1.2应用场景3GPP Release 10（TS 36.300 AnnexJ）定义了CA的5种典型场景。
华为eNodeB对这5种场景的支持情况如下表所示。
场景1：共站同覆盖目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。
F1：载波频率1F2：载波频率2场景2：共站不同覆盖场景3：共站补盲场景4：共站不同覆盖+RRH场景5：共站不同覆盖+直放站1.3载波聚合类型标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：类型1：Intra-band contiguous component carriers aggregated类型2：Intra-band non-contiguous component carriers aggregated类型3：Inter-band non-contiguous component carriers aggregated注：协议规定，连续两个CC的载波间隔必须为300kHz的整数倍，以保证子载波的正交性；若非连续载波，没有要求。
1.4网元要求CA特性对于网元的要求，如下表所示：根据3GPP 36.104 6.5.3要求：●intra-band CA (contiguous)两频点采用不同RRU/RFU，同步时延需在130ns以下；●intra-band CA (non-contiguous)两频点采用不用RRU/RFU，同步时延需在260ns以下；●inter-band CA两频点采用不同RRU/RFU，同步时延需在1.3us以下。
联通LTE-CA载波聚合技术介绍
1. 特性概述1.1基本定义CA：Carrier Aggregation，载波聚合。
CC：Component Carrier ，分支载波。
PCC：Primary Cell，主小区SCC：Secondary Cell，辅小区小区集：CA载波集合主要包括PCC、SCC，小区集为PCC、SCC共同组成的集合。
1.2应用场景3GPP Release 10（TS 36.300 AnnexJ）定义了CA的5种典型场景。
华为eNodeB对这5种场景的支持情况如下表所示。
场景1：共站同覆盖目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。
F1：载波频率1F2：载波频率2场景2：共站不同覆盖场景3：共站补盲场景4：共站不同覆盖+RRH场景5：共站不同覆盖+直放站1.3载波聚合类型标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：类型1：Intra-band contiguous component carriers aggregated类型2：Intra-band non-contiguous component carriers aggregated类型3：Inter-band non-contiguous component carriers aggregated注：协议规定，连续两个CC的载波间隔必须为300kHz的整数倍，以保证子载波的正交性；若非连续载波，没有要求。
1.4网元要求CA特性对于网元的要求，如下表所示：根据3GPP 36.104 6.5.3要求：●intra-band CA (contiguous)两频点采用不同RRU/RFU，同步时延需在130ns以下；●intra-band CA (non-contiguous)两频点采用不用RRU/RFU，同步时延需在260ns以下；●inter-band CA两频点采用不同RRU/RFU，同步时延需在1.3us以下。
LTE载波聚合(CA)配置指导
载波聚合（CA）配置指导1、确认载波聚合的两个小区属于同一台RRU载波聚合，是将同一台RRU下的两个小区进行聚合。
所以在操作前，要先确认CA的两个小区属于同一台RRU。
确认方法：在无线小区中，确认小区引用的基带资源配置，再在基带资源中，确认基带资源和RRU之间的关联关系。
如下图，小区1~6引用的基带资源分别是1~6，在基带资源中，1和4对应51号RRU，2和5对应52号RRU，3和6对应53号RRU。
所以配置CA时，小区1和小区4进行CA，小区2和小区5进行CA，小区3和小区6进行CA。
2、修改FS5C单板制式和功能模式RRU跨板连接时，配置CA时需要增加FS5C单板，RRU不跨板时不需要配置FS5C。
FS5C单板制式：TD-LTE单板功能模式：LTE-TDD CloudRadio3、增加X2+IP配置RRU跨板连接时，需要增加X2+IP配置，RRU不跨板时不需要配置。
IP地址、掩码、网关IP可随意配置，三者之间只要合法就可以。
4、修改小区中心频点D频段载波聚合时，D1频点为2585，D2频点修改为2604.8E频段载波聚合时，E1频点为2330，E2频点需要设置为2349.85、修改CA的两个小区邻区关系为同覆盖先确认CA的两个小区有没有添加为邻区关系，如果没有，可以通过邻区调整工具配置站内邻区。
添加完邻区关系后，将配置CA 的两个小区之间的邻区关系修改为同覆盖。
服务小区与E-UTRAN 系统内邻区关系：同覆盖注意CA的两个小区的相互邻区关系都要修改。
6、小区CA协同配置进入小区协同管理界面，按照下面步骤配置CA：1.在左侧网元树上勾选需要配置CA的站点；2.点击【查询】按钮，会查询到站点下的所有小区列表；3.勾选其中一个小区（一次只能勾选一个小区）；4.点击【组合】按钮，会弹出该小区的所有邻区关系，注意勾选要配置CA的邻区；5.点击【确定】，完成CA配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
同时还定义band1和5的inter-band载波聚合，命名为CA_1A-5A。
3GPP Rel-11定义了更多CA配置，如下图：3GPP Rel-12包含了TDD和FDD的载波聚合，同时还定义了支持上行2CC和下行3CC载波聚合等等。
连续CA带宽等级和保护带宽对于频段内连续载波聚合，CA 带宽等级根据其支持的CC 数量和物理资源块(Physical Resource Blocks ，PRBs)) 的数量来定义。
CA 带宽等级表示最大ATBC和最大CC 数量。
ATBC，即Aggregated Transmission BandwidthConfiguration，指聚合的PRB的总数量。
保护带宽（Guard bands）专门定义于连续CA，指连续CC之间需有一定的保护带宽。
下表列出了CA带宽等级和相应保护带宽。
另外，对于带内连续CA，PCell和SCell频段相同，频点间隔为300kHz整数倍，且满足如下公式：明白了上面关于带宽等级的定义，我们就很容易理解载波聚合的命名规则了。
比如，以CA_1C 为例，它表示在band1上的intra-band连续载波聚合，2个CC，带宽等级为C，即最大200 RBs。
对应于带宽等级为C，每CC的RB分配也可以是不同的组合，不过范围在100-200 RBs之间。

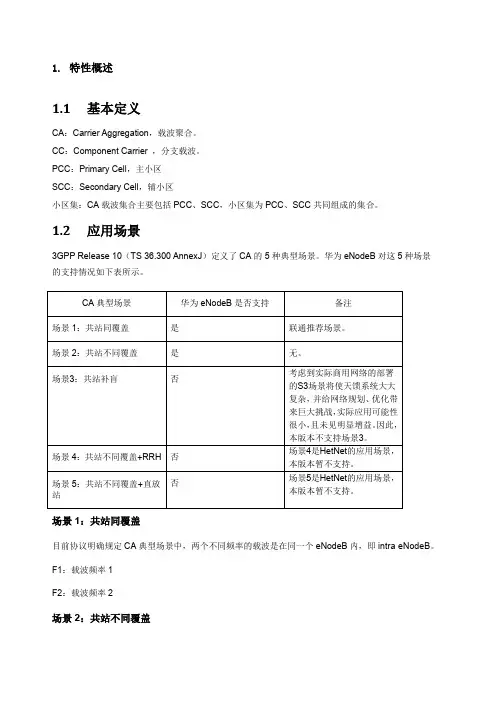

带内连续intra-band（contiguous）载波聚合有两种方案：●一种可能的方案是F1 和F2 小区位置相同并且重叠，提供几乎完全相同的覆盖范围。
两层都提供重复的覆盖，并在两层都支持移动性。
相似的方案是F1 和F2 位于拥有相似路径损失配置文件的同一频段上。
●另一方案是F1 和F2 位置相同而实现不同覆盖范围：F2 天线导向至F1 的小区边界或者F1 覆盖空洞中，以便改善覆盖范围和/或提高小区边缘吞吐量。
频段间非连续●当F1（较低频率）提供广覆盖并且F2 上的RRH F2（较高频率）用于改善热点上的吞吐量时，可以考虑射频拉远(RRH) 方案。
移动性根据F1 覆盖来执行。
F1 和F2 处于不同频段时考虑类似的方案。
●在HetNet 方案中，有望看到许多小型小区和中继在各种频段上工作。
PCell / SCell / Serving Cell 概念每个CC对应一个独立的Cell。
配置了CA的UE与1个PCell和至多4个SCell 相连。
某UE的PCell和所有SCell组成了该UE的Serving Cell集合。
Serving Cell可指代PCell也可以指代SCell。
PCell是UE初始接入时的cell，负责与UE之间的RRC通信。
SCell是在RRC 重配置时添加的，用于提供额外的无线资源。
PCell是在连接建立（connection establishment）时确定的；SCell是在初始安全激活流程（initial security activation procedure）之后，通过RRC连接重配置消息RRCConnectionReconfiguration添加/修改/释放的。
每个CC都有一个对应的索引，primary CC索引固定为0，而每个UE的secondary CC索引是通过UE特定的RRC信令发给UE的。
某个UE聚合的CC通常来自同一个eNodeB且这些CC是同步的。
当配置了CA的UE在所有的Serving Cell内使用相同的C-RNTI。
CA是UE级的特性，不同的UE可能有不同的PCell以及Serving Cell集合。
Pcell是UE与之通信的主要小区，被定义为用来传输RRC信令的小区，或者相当于存在物理上行控制信道（PUCCH）的小区，这个信道在一个指定的UE中只能有一个。
一个PCell 始终在RRC_CONNECTED 模式中处于活动状态，同时可能有一个或多个SCell 处于活动状态。
其他的SCells 仅可在连接建立后配置为CONNECTED 模式，以提供额外的无线资源。
所有PCell 和SCell 统称为服务小区。
PCell 和SCell 以此为基础的分量载波分别为主分量载波(PCC) 和辅助分量载波(SCC)。
●一个PCell 配有一个物理下行控制信道(PDCCH) 和一个物理上行控制信道(PUCCH)。
- 测量和移动性过程基于PCell- 随机接入过程在PCell 上进行- PCell 不可被去激活。
●一个SCell 可能配有一个物理下行控制信道(PDCCH)，也可能不，具体取决于UE 功能。
SCell 绝没有PUCCH。
- SCell 支持以MAC 层为基础的激活/去激活过程，以便UE节省电池电量。
简单地做个比较：还以上面的运输做类比，PCell相当于主干道，主干道只有一条，不仅运输货物，还负责与接收端进行交流，根据接收端的能力（UE Capability）以及有多少货物要发（负载）等告诉接收端要在哪几条干道上收货以及这些干道的基本情况等（PCell负责RRC连接）。
SCell相当于辅干道，只负责运输货物。
接收端需要告诉发货端自己的能力，比如能不能同时从多条干道接收货物，在每条干道上一次能接收多少货物等（UE Capability）。
发货端（eNodeB）才好按照对端（UE）的能力调度发货，否则接收端处理不过来也是白费！（这里只是以下行为例，UE也可能为发货端）。
因为不同的干道还可能运输另一批货物（其它UE的数据），不同的货物需要区分开，所以在不同的干道上传输的同一批货物（属于同一个UE）有一个相同的标记（C-RNTI）。
跨载波调度跨载波调度是Release 10 中为UE 引入的可选功能，它可以在UE 能力传输过程中通过RRC 激活。
此功能的目的是减少使用了大型小区、小型小区和中继的异构网络(HetNet) 方案中对载波聚合的干扰。
跨载波调度仅用于在没有PDCCH 的SCell 上调度资源。
负责在跨载波调度上下文中提供调度信息的载波通过下行控制信息(DCI) 中的载波指示符字段(CIF) 指明。
此调度也支持HetNet 和不对称配置。
激活与去激活为了更好地管理配置了CA的UE的电池消耗，LTE提供了SCell的激活/去激活机制（不支持PCell的激活/去激活）。
当SCell激活时，UE在该CC内1）发送SRS；2）上报CQI/PMI/RI/PTI；3）检测用于该SCell和在该SCell上传输的PDCCH。
当SCell去激活时，UE在该CC内1）不发送SRS；2）不上报CQI/PMI/RI/PTI；3）不传输上行数据（包含pending的重传数据）；4）不检测用于该SCell和在该SCell上传输的PDCCH；5）可以用于path-loss reference for measurements for uplink power control，但是测量的频率降低，以便降低功率消耗。
重配消息中不带mobility控制信息时，新添加到serving cell的SCell初始为“deactivated”；而原本就在serving cell集合中SCell（未变化或重配置），不改变他们原有的激活状态。
重配消息中带mobility控制信息时（例如handover），所有的SCell均为“deactivated”态。
UE的激活/去激活机制基于MAC control element和deactivation timers的结合。
基于MAC CE的SCell激活/去激活操作是由eNodeB控制的，基于deactivation timer的SCell激活/去激活操作是由UE控制。
AC CE的格式：LCID为11011，见下图：Bit设置为1，表示对应的SCell被激活；设置为0，表示对应的SCell被去激活。
每个SCell有一个deactivation timer，但是对应某个UE的所有SCell，deactivation timer是相同的，并通过sCellDeactivationTimer字段配置（由eNodeB配置）。
该值可以配置成“infinity”，即去使能基于timer的deactivation。
当在deactivation timer指定的时间内，UE没有在某个CC上收到数据或PDCCH消息，则对应的SCell将去激活。
这也是UE可以自动将某SCell去激活的唯一情况。
当UE在子帧n收到激活命令时，对应的操作将在n+8子帧启动。
当UE在子帧n收到去激活命令或某个SCell的deactivation timer超时，除了CSI报告对应的操作（停止上报）在n+8子帧完成外，其它操作必须在n+8子帧内完成。
SCell 添加与删除载波聚合新增SCell 无法在RRC 建立时立即激活。
