环网供电的实现
地铁环网送电方案
地铁环网送电方案1. 引言随着城市快速发展和人口增长，地铁运输已成为现代化城市不可或缺的交通系统之一。
地铁的正常运营离不开可靠的供电系统。
传统的地铁供电方式存在诸多弊端，例如单线供电容易造成断电隐患，供电线路布置不合理导致能源浪费等。
本文将介绍一种创新的地铁供电方案——地铁环网送电方案，以解决传统供电方式的问题。
2. 地铁环网送电方案的概述地铁环网送电方案是一种采用环网供电方式的地铁供电方案。
其主要特点是将地铁线路与城市电网相连，形成一个封闭的环网系统，利用城市电网为地铁车辆提供稳定可靠的供电。
该方案不仅能够避免单线供电造成的断电隐患，还能够实现能源的合理利用，提高供电效率。
3. 地铁环网送电方案的实施步骤为了实施地铁环网送电方案，需要进行以下步骤：3.1 线路改造在实施地铁环网送电方案之前，需要对地铁线路进行改造。
具体而言，需要在地铁线路上进行电气设备的安装，包括变电站、变压器等。
这些设备将地铁线路与城市电网相连，并实现与城市电网的互联互通。
线路改造工作需要进行详细规划和设计，并确保施工过程安全可靠。
3.2 供电方式转换完成线路改造后，需要进行供电方式的转换。
传统的地铁供电采用单线供电方式，而地铁环网送电方案采用环网供电方式。
在供电方式转换过程中，需要确保地铁线路与城市电网的连接正常，供电系统运行稳定。
供电方式转换过程需要在夜间或非高峰时段进行，以最大程度地减少对地铁正常运营的影响。
3.3 系统监测与维护在地铁环网送电方案实施后，需要建立相应的系统监测与维护机制。
监测系统可通过传感器和监控设备实时监测地铁供电系统的运行情况，及时发现并解决可能的故障和问题。
维护工作包括定期检查设备状态、清洁器件以及进行必要的维修和更换。
4. 地铁环网送电方案的优势地铁环网送电方案相较于传统的供电方式具有以下优势：4.1 高可靠性地铁环网送电方案通过与城市电网的相互连接，能够避免传统单线供电方式容易出现的断电问题，提高供电系统的可靠性。

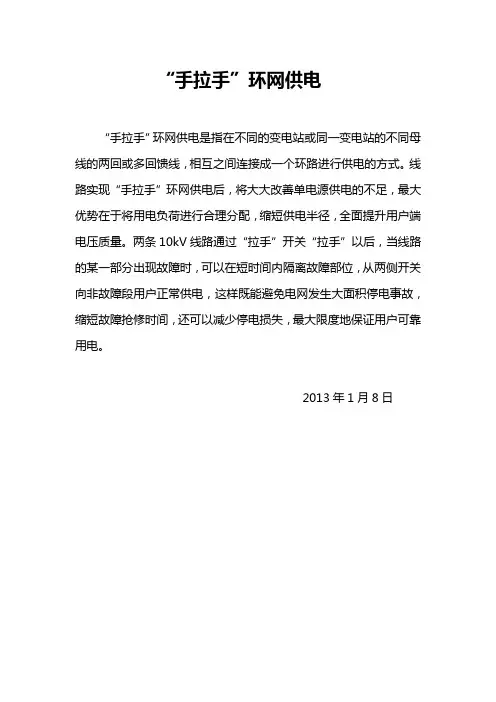

“手拉手”环网供电
“手拉手”环网供电
“手拉手”环网供电是指在不同的变电站或同一变电站的不同母线的两回或多回馈线，相互之间连接成一个环路进行供电的方式。
线路实现“手拉手”环网供电后，将大大改善单电源供电的不足，最大优势在于将用电负荷进行合理分配，缩短供电半径，全面提升用户端电压质量。
两条10kV线路通过“拉手”开关“拉手”以后，当线路的某一部分出现故障时，可以在短时间内隔离故障部位，从两侧开关向非故障段用户正常供电，这样既能避免电网发生大面积停电事故，缩短故障抢修时间，还可以减少停电损失，最大限度地保证用户可靠用电。
2013年1月8日。
城市中压环网供电方式
浅谈城市中压环网供电方式摘要：本文对中压环网供电方式进行了技术方面分析，以优化中压配电网线路分段的管理。
关键词：城市中压环网；开闭所配置；结构优化1.环网分段、联络开关的选择1．1 架空线路杆上开关的选择线路分段、联络开关宜选用负荷开关，因为环网接线开关大部分要求带负荷分、合线路。
不选择具有切除线路故障的断路器配置过流速断保护，主要是从保护主设备的角度出发，变电站出线应保留瞬间切除近区故障的保护，这时柱上开关配置过流速断保护将与变电站过流速断保护在时间级差上难以配合，存在励磁涌流，容易造成开关误动作、越级跳闸现象；并且变电站主变10kv绕组要多承受每次因分级配合时间带来的短路故障动热稳定电流，其累积效应对主变绝缘是有损害的，因此，主干线路上的分段开关，一般不配置二次保护，并取消过流脱扣保护。
考虑到分段开关如果采用断路器，仅起到负荷开关的功能作用，所以宜选用负荷开关。
但是，目前可供选择的负荷开关比断路器少，且价格较高，因此，实施中当价格相近质量相同时，应优选断路器。
当线路过长，位于线路末端及线路分支处，经计算，变电站10kv过流保护灵敏度不足的，分段开关可配置断路器，设置过流脱扣保护；对受雷击或其用户故障越级跳闸停电事故率较高的，可选择加装重合器或选择需要依赖于变电站10kv出线断路器分、合故障电流的负荷分界智能开关以及电压判据型智能开关等，这类开关不需配置通信设施，造价低，运行维护方便，能起到自动隔离故障，减少停电范围的作用。
1．2 电缆线路开闭所的选择开闭所从结线方式角度可分为单母线不分段结线和单母线两分段(带或不带分段开关)结线。
从保护功能角度大致可分为由断路器配置二次保护和由负荷开关配置熔断器保护(或单独由负荷开关构成)两类。
断路器配置二次保护类开闭所通常由hxgn一12等系列的真空断路器柜、内配置电动操作机构、保护测控装置，tv和ta 直流系统或交流操作控制电源及等构成。
开关柜单元的尺寸一般在980mm×625mm×1850mm以内，8～12单元配置。
深入探讨某环网型配电网自动化系统设计的实现及应用
应用科技深入探讨某环网型配电网自动化系统设计的实现及应用杨韬(贵州电网公司铜仁供电局，贵州铜仁554300)￡}搿要]随着城乡电网改造的深入开展，采用现代化技术提高配电系统的自动化水平的呼声越来越高，配电自动化可以大大提高配电网运行的可靠}生和效率，提高供电质量，降低劳动强度和充分利用现有设备的容量，从而为用户和县级供电企业带来可观的效益。
本文从一次系统采用环网型结构供电的配电网自动化系统人手，分析其中的软硬件、网络结构、自动控制策略以及调试试验手段等，探讨—种可靠的、易于推广的配电网自动化实现模式。
陕键词]配电环网；自动化系统；设计1系统概况配电环网一次系统的特点：1O K V配电环网是指供电线路的拓扑结构呈环状连接，具备双电源供电目互为备用，在环路中的适当位置设定开环点，当一路电源失电时，通过闭合开环点，使用另一路电源为系统供电。
环网配电系统具有结构简单、供电可靠等特点，相对于单电源链式供电线路，综合性能优良，实现配电自动化后使得供电更加有保障。
本文通过实例，介绍环网型配电网自动化系统的设计思路。
某配电网按功能区域分为六个片区，基本以双电源进线方式供电，在站与站之间形成“手拉手”环网供电，其供电可靠性非常高。
低压O A K V进线和母联采用A B B公司的E m ax框架开关进行低压配电，Em ax框架开关自带智能型P Rl12PD综合测控单元。
某配电网自动化项目要求集成当今业界先进的软硬件产品，实现两大功能：1)人机界面实时反映系统运行状况，G IS系统导航。
2)配电网母线、线路及馈线的全逻辑监控，系统能够在无人值守的情况下自动判断故障类型及地点，自动隔离故障段并自动恢复无故障段电网的供电。
该项目的技术核心及实现难点在于如何基于现有电网设备，对六个片区的配电环网实现自动控制。
2系统分析及实现ZI网络结构砭硬件分析整个系统依据“分散监控，集中管理”的分层分布式设计思想，有机地分为如图1f f-r-示,的系统层次结构。
环网供电的应用原理
环网供电的应用原理什么是环网供电环网供电是一种新型的电力供应方式，它采用了环网式的电力输送和配电系统，将传统的辐射式供电方式转变为环形供电方式，实现了多点供电与互联互通。
环网供电的应用原理环网供电的应用原理主要包括电力输送和配电两个部分。
1. 电力输送电力输送是指将发电厂生产的电能通过高压输电线路传输到各个配电站点的过程。
在环网供电系统中，多个发电厂通过高压输电线路连接成环形，每个发电厂均可同时充当供电站点和负荷站点。
具体的应用原理如下：•发电厂通过变压器将电能升压至高压，然后将电力通过高压输电线路传输到不同的配电站点。
•配电站点通过变压器将高压电能降压，以满足不同电力需求。
•在环网供电系统中，各个配电站点通过高压变电站相连，形成环形供电网络。
•当其中一个配电站点发生故障或需要维修时，系统可以自动调整供电路径，使其他配电站点继续供电，从而实现了互联互通的供电模式。
2. 配电配电是指将输电线路接入到用户终端，将电能以合适的电压和频率供应给终端用户的过程。
在环网供电系统中，配电部分主要有以下应用原理：•高压变电站通过变压器将高压电能降压至适合终端用户使用的电压。
•在变电站附近设置配电设备，将电能分配至各个终端用户。
•在环网供电系统中，各个配电设备可以实现互联互通，当一个配电设备发生故障或需要维修时，系统可以自动调整供电路径，使其他配电设备继续供电。
环网供电的优势环网供电作为一种新型的电力供应方式，具有以下优势：1.提高供电可靠性：环网供电系统可以实现多个供电站点之间的互联互通，当某个供电站点发生故障时，系统可以自动调整供电路径，保证其他供电站点继续供电，从而增强了供电系统的可靠性。
2.节约能源和资源：环网供电系统中，各个供电站点既可以充当供电站点又可以充当负荷站点，实现了电能的双向传输，减少了能源和资源的浪费。
3.提高电网利用率：环网供电系统可以根据各个供电站点的负荷情况进行动态调整，实现电网的最优配置，提高电网利用率。
10kV配电网环网供电安全运行方式
10kV配电网环网供电安全运行方式发布时间：2023-02-21T03:13:59.928Z 来源：《福光技术》2023年2期作者：陈晨丁书音[导读] 科学技术带动了我国社会经济的发展，为我国各个领域开辟了更为广阔的提升空间。
特别是在电力行业方面，电力是保障人们正常工作、生活的基础，同时也是保证经济稳定的关键。
国网江苏省电力有限公司宿迁供电分公司江苏省宿迁市 223800摘要：当前，我国配电网日趋复杂，10kV配电网环网供电覆盖了诸多地区，实现了对用户的有效供电。
但10kV配电网环网供电呈现出显著的复杂性，各类故障极易影响电能的正常供应。
因此，有必要积极探究10kV配电网环网供电安全运行的方式，有效保障配电网运行的安全性和可靠性。
关键词：10kV配电网；环网；供电；安全；运行科学技术带动了我国社会经济的发展，为我国各个领域开辟了更为广阔的提升空间。
特别是在电力行业方面，电力是保障人们正常工作、生活的基础，同时也是保证经济稳定的关键。
近年来，10kV配电网环网供电在电力行业运营过程中发挥了重要作用，基于此，人们越来越重视其安全运行方式。
1 10kV配电网环网供电10kV配电网环网供电是现代一种先进的供电方式，在其供电过程中，采用电压-延时方式进行供电控制、在实际的供电运行过程中，断路器装置供电应用十分关键，当前整个环网处于供电阶段，断路器属于闭合状态。
在线路出现停电状态之后，整个断路装置会做保护状态，打开断路保护装置，实现对整个环网的保护。
在实际的10kV配电网环网供电的供电过程中，故障区域容易出现二次跳闸现象，实现了对电力故障的有效解决。
另外，在正常供电状态下，断路装置能够实现对电源的保护。
当一侧电源处于失压状态时，该断路器即对故障确认进行延时，故障侧相应线路对故障确定并完成闭锁的实际时间即为延时时间具体整定值。
2 10kV配电网环网供电安全运行方式2.1分段开关的设置在10kV配电网环网供电的实际过程中，通过环网接线，能实现供电线路间的有效联络。
《浅谈环网供电》课件
环网供电的安全问题及预防措施
环网供电中存在潜在的电压升高、电流过载和短路等安全问题，可以采取绝缘保护措施、过载保护装置和定期 维护检修等手段进行预防和处理。
《浅谈环网供电》PPT课 件
本课件旨在深入探讨环网供电的原理、特点、分类，并关注其在城市化进程 中的应用、安全方面的问题及解决措施，为未来的发展提供启示。
什么是环网供电？
环网供电指通过多个环路互相连接的电力系统，在多个供电节点之间形成一个具有较高可靠性和供电灵活性 Nhomakorabea 电网结构。
环网供电的原理和特点
环网供电的原理是通过将电力系统的节点互相连接，实现电能的多路径流动，提高供电可靠性。其特点包括供 电灵活、能耗均衡、故障隔离快等。
环网供电的优势和劣势
优势
提高供电可靠性 降低电能损耗 应对区域性电力需求增长
劣势
供电节点数量较多 运行与调度复杂 建设成本较高
环网供电的分类
1 按电压等级
低压环网供电 中压环网供电 高压环网供电
1
开环运行
各环路独立运行，保证供电可靠性。
2
闭环运行
各环路通过跨环节路运行，增加供电灵活性。
3
开闭环混联运行
同时采用开环运行和闭环运行，兼顾可靠性和灵活性。
环网供电的三种调节方式
1
电压调节
通过调节变压器或调压器，控制电网电
功率调节
2
压。
通过控制发电机出力、负荷接入调节供
电功率。
3
频率调节
通过发电机的调速控制，控制电网频率。
2 按环网结构
环状结构环网供电 射线状结构环网供电 网状结构环网供电
3 按用途
工业环网供电 居民环网供电 商业环网供电
浅谈10kV配电网环网供电安全运行方式
浅谈 10kV配电网环网供电安全运行方式摘要：供电环网是指电源与负荷点借电力线路联结成环形的供电方式。
环形供电具有许多优点，但也存有一些缺陷。
为进一步提升环网供电的安全性与可靠性，本文运用文献法、调查法对10kV配电网环网供电安全运行方式展开分析论述，以供借鉴与参考。
关键词：10kV配电网；环网供电；安全运行近年来我国经济、科技、文化等各个方面都有了很大发展，社会获得了巨大进步，同时人们对供电质量、供电安全等的要求也不断提高。
我国的供电技术水平在近几年虽然有了很大提升，但与德国等发达国家相比还有很大的发展空间。
因此我国需进一步研究优化供电技术，使用切实可行的配网自动化技术实现故障快速隔离与恢复供电。
近些年一些企业开始使用环形供电方式，环形供电方式有一定的优点，如环形供电的安全性与可靠性更高。
运行过程中，环内任一线路发生故障，开关都能及时将这一故障段切除，故而负荷点的供电不受影响，功率损耗与电压损耗也能得到有效降低，供电安全、供电质量以及供电的经济性都能得到保证【1】。
在看到环形供电优点的同时也需要看到环形供电的缺陷。
下面结合实际，对10kV配电网环网供电安全方面的问题做具体分析。
110kV配电网环网供电安全隐患10kV配电网环网供电安全隐患来源于多个方面。
如环网中有些线路材料不过关或设备性能比较低下，就会导致供电安全受到影响。
线路材料不过关时，在运行过程中就有可能发生起火事故，进而造成供电中断，给用户带来许多不便。
目前部分企业或单位在建设配电网环网时为降低经济成本，增加自身经济收益而采购性能质量比较低下的材料，使整个配电网的安全性、稳定性与耐久性大大降低。
如环网中部分线路与设备的绝缘性不过关，在运行过程中出现电流外泄情况，电流在泄露路径中产生电弧、高温以及电火花【2】。
此外环网安全事故还有可能来自于技术因素。
当10kV配电网环网设计技术、施工技术不过关时，环网的安全性与可靠性就得不到保障，环网在运行过程中更容易出现故障。
实现配电环网可靠自动转供电功能的关键策略
级 数 超 过 一 定 数 量 时 ． 须 报 调 控 中 心 继 保 组 审 批
并 对 联 络 开 关 延 时 作 相 应 调 整
（ ２ ） 投 入 自动 转 供 电 功 能 的 环 网 线 路 ， 必 须 是 可 转 供 的 线 路 ． 同 时 要 考 虑 线 路 未 来 的 负 荷 增 长 趋 势 ． 防 止 线 路 投 入 自动 转 供 电 功 能 时 两 线 负 荷 满 足 Ⅳ 一１条 件 ． 但 随 后 负 荷 急 剧 增 长 后 线 路 Ⅳ一１ 出 现 过 载 的 现 象 生 产 技 术 部 配 网 组 须 对 施
Ｔ 方 案 的负荷 分 配情 况从 严 把关 Leabharlann ４ ． ４ 方 案 选 择
比 较 上 述 ３个 方 案 ． 方 案 三 只 需 加 强 运 行 管 理 ， 不 需 耗 费 资 金 ， 最 容 易 实 施 ， 但 适 用 范 围 不
广 （ 只 能 应 用 于 同一 段 １ ０ ｋ Ｖ母 线 ） 方 案 一 的 主 站
经 过 技 术 改 造 后 ． 联 络 开 关 动 作 的 判 据 应 同
二完 成 技 改实 现 。③ 首 次 安装 Ｆ Ａ装 置 的地市 局 ．
建 议 直 接 采 用 方 案 一 ，建 设 主 站 集 中 型 Ｆ Ａ模式 。
时 满 足 以 下 ３个 条 件 ， 可 实 现 可 靠 动 作 ：① 没 有
线 路 形 成 的 单 环 网 投 入 自动 转 供 电 功 能 。 因 为 在 此 网络 结 构 下 ．即 使 联 络 开 关 误 合 闸造 成 Ａ 线 、 Ｂ 线 合 环 运 行 ． 也 不 会 超 过 Ａ 线 或 Ｂ 线 的 继 电 保 护定 值 及线 路 热 稳定 值 『 １ ４ 】 ．不影 响 系统 运 行 。 （ ２） 制 定 严 格 的 管 理 制 度 及 操 作 指 引 ． 严 控 投 入 自 动 转 供 电 功 能 后 的 运 行 操 作 上 的 风 险 如 针对 紧急 情况 下 （ 如 拉 闸 限 电 、线 路 上 有 人 触 电 ） ，
环网供电和“环网柜”
环网供电和“环网柜”一、环网供电1、环网供电的概念环网即环形配电网。
为了提高供电的可靠性，使用户可从两个方向获得电源，通常将供电网连接成环形，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，再从干线上一路一路地通过高压开关向外配电。
这种供电方式简称为环网供电。
2、环网供电的优点每一个配电支路既可以由其左侧干线取电源，也可以由其右侧干线取电源。
当左侧干线出了故障，就从右侧干线继续得到供电，而当右侧干线出了故障，就从左侧干线继续得到供电，这样尽管总电源是单路供电，但每一个配电支路却得到类似于双路供电，从而提高了供电的可靠性。
二、环网柜1、环网柜的概念在工矿企业、住宅小区、港口和高层建筑的配电站以及箱式变电站中，因负载容量不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环网供电，所使用的高压开关柜一般习惯上称为环网柜。
2、环网柜的结构环网柜将高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元，其核心部分采用负荷开关和熔断器。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
环网柜一般分为空气绝缘、固体绝缘和SF6绝缘三种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式；配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷、隔离电路、可靠接地。
产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
城市配电网的环式供电方式
城市配电网的环式供电方式覃庆禄（深圳招商供电有限公司，广东深圳518067）摘要：以深圳蛇口区域电网为例，介绍了城市配电网环式供电网络的结构和运行方式，论述了城市配电网负荷的不停电转移的重要性和实现方法，并对并网和合环时的开关同期合闸问题和开环点两侧电源的相位对应问题进行了讨论。
关键词：城市电网；环式网络；负荷转移随着城市建设的不断发展，城市用电负荷日益增长，对供电的品质和可靠性的要求越来越高。
一些重要或敏感负荷，即使短时停电，也会造成重大的经济损失或不良的政治影响。
因此，实现城市电网负荷的不停电转移，有着重要的现实意义。
本文结合深圳蛇口地区供电网的实际情况，简述在环式供电网络中实现城市电网负荷的不停电转移的方法。
1 环式网络的结构城市电网的一个显著特点是负荷点分布比较密集，每个点的负荷量比较大。
另外，城市土地昂贵，空间有限，环境保护要求高。
因此，以地下电缆为主的环式供电网络（简称环网），应是城市电网结构的首选。
现以深圳蛇口地区的电网（如图1所示）为例，说明环网的结构。
1．1 第1层次由2座110 kV变电站组成，包括5台主变压器及其对应的5段110 kV母线和5段10 k V母线。
变电站之间以110 kV联络线和带同期合闸装置的断路器联接，站内各段110 k V母线之间以母联开关联接，各段10 kV母线之间以不带同期合闸装置的断路器联接。
1．2 第2层次由12座10kV配电站组成。
每座配电站有2段10 k V母线，每段母线有1路进线和若干路出线，母线之间用不带同期合闸装置的断路器联接。
每段母线的进线分别接至110 k V变电站的10 k V母线的不同段上。
配电站与配电站之间，则是通过若干个用户环路后相连。
1．3 第3层次为用户环网。
构成每个10 kV用户环网的开关，其基本形式是2路进线，1～2路出线（变压器），10 kV母线不分段。
有些大型用户，10 k V母线可通过断路器分段，变压器也可以是2台以上。
佛山城镇配网环网供电的改造方案和实践
佛山城镇配网环网供电的改造方案和实践周文超梁德敏(佛山顺德供电局，广东佛山528300)…日旁戛1本文论逮了佛山供电局所辖配电网的现献及存在的主要问题。
针对主要问题，提出电网改造方棠，包括电网的嫂划、优化，以友“J 新技术、新设备的应用等，并总结了改造效果。
配电网改造建设的目的在于提高配电网的供电可索性。
合理的选择配电网接线方式是高水平，，配电系统的前提和重要基础。
本文钛现实角度出发，总结了几种典型配电网接线方式及其彼缺点，着重介绍了N_1式环网馈线接线方式。
，[关键词】城镇配电网；接线方式；环网供电。
4+i}}．。
-|}1引育配电网位于电力系统的末端，直接与用户相连，整个电力系统对用户的供电能力和供电质量都必须通过它来实明和保障。
中压配电网的规划、建设和改造已成为电力发展的—项十分重要的基础工程，其中电网接线方式的选择是一个十分重要的问题。
不同城市的电网，负荷密度、地理环境、配电变电站的保护方式、配电网的接地方式等是不同的，因此配电网的接线方式应因地制宜、各具特点。
本文介绍了佛山城镇配电网的几种典型接线方式，并探讨了配电环网馈线接线方式的优势o2佛山城镇配电网的现状分析随着城镇居民生活水平的提高和城市化进程的加快，佛山城镇用电量也随之通速增怅，目前佛山城镇配电网急需解决以下几方面问题：1)地方经济高速发展，城市化进程不断加快，佛山城镇配电网供电能力存在严重不足。
随着地方经济高速增长，城市化进程步伐的加快，对佛山城镇配电网供电要求越来越高，由于电网建设资金紧张、管理体制不JI瓯等原因，佛山城镇配电网发展较为缓慢。
“十二五”期间我国将进^全面建设，J慷社会阶段，城乡居民生；-劫J<-,y-将大幅度提高，城镇电网将成为我国今后5—10年主要电量增长点，预计佛山地区“十二五”期间年均增长率将达13％，供需矛盾将进—步力Ⅱ居U。
2)中压配电网络结构薄弱，多为辐射网，供电可靠性较低。
目前佛山塌粮配电网10kV中压配电网络仍比较薄弱，单辐射、单回路供电较多，变电所之间转供电能力差，保护配置复杂，安全水平较低等。
[环网,地铁,技术]浅谈环网供电技术地铁供电中的应用
![[环网,地铁,技术]浅谈环网供电技术地铁供电中的应用](https://img.taocdn.com/s3/m/6d43525dd0d233d4b04e69a9.png)
浅谈环网供电技术地铁供电中的应用城市化进程的不断加快, 城市的发展速度的提升,城市中人口的总数越来越多,交通拥堵现象愈加严重。
而为了更好的解决这一问题, 各城市都在大力的开展以地铁为基点的公共交通事业建设。
该文主要就地铁供电系统中存在的一些关于环网供电技术的应用问题进行一些讨论, 并提出了一些自己的意见和建议, 旨在为地铁环网供电技术的实际应用提供一些参考。
1 环网供电概述( 1 ) 环网供电的概念。
城市的地铁主干线一般采用环形线路, 这种线路是一个连续的配电线路,能够形成闭合的环形电路,它的起点和终点是在同一组母线上连接的,而为了增加运行过程中的灵活性,往往在每个区段内都会设置各自的断路器, 通常情况下, 我们采用分段断路器将母线分为两段, 再将两个端口连接在线路保护器的两端,线路保护器是一种纵差保护电路,这种保护器在线路发生故障时, 能够通过保护器将故障电路从主线路中隔离出来,而不会影响到其他正常部分的电路工作。
( 2 ) 供电方式。
环形电网可以划分为两种运行形式,即开环运行和闭环运行,而地铁中的供电系统主要是以闭环运行来展开的。
这样可以将闭环供电不间断供电的特性发挥出来。
而对于继电保护装置来说,由于其在装置的整定方面存在较大的困难, 所以通常采用开环运行。
如果严格按照规定, 对于开环点的选取是要经过一系列的计算和设计之后才能够确定的, 但是在实际的工作过程中, 我们是选取环网干线的中间位置来展开开环点的设置,如此一来,开环点就可以很好地将故障点隔离开来,现如今,我们国内的中压( 1 0～3 5kV)环形电网都采用的是开环的运行模式。
2 常见的地铁供电方式( 1 )采用集中式的供电方式。
由于地铁线的长度过长,而电容量又受到限制,所以就必须在地铁站内建立专门的供电站, 这一供电站要承担向地铁中的中压环形电网供电的责任。
这种供电方式的好处是:供电不容易受到外界因素的影响, 具有较高的可靠性;供电站内有专用的载调压变压器,能够为一些专用电路进行供电, 供电的质量比较好;进行调度管理时,具有较强的自由度,当具有了优良的调度管理体系之后,地铁供电站所具有的高效性和可靠性的效能就可以最大的发挥出来; 该供电方式的检修工作相对来说比较简单, 所涉及到的建设工程量比较小,比较容易实现。
浅谈地铁供电系统中环网供电技术的运用
浅谈地铁供电系统中环网供电技术的运用摘要：对于现代社会来说，随着人口数量的不断增加，城市交通逐渐变得拥堵，因此地铁也成为人们日常出行的重要选择之一。
在各大城市市政项目建设中，地铁运输建设也已经成为重点任务，而地铁建设中的环网供电技术是重要的组成环节。
对于地铁的供电系统来说，利用环网供电技术，能够将精简的配电网络搭配起来，缩短电线长度，进一步提升电力治理的快捷性和科学性，为地铁的日常运行提供更高负荷的电力资源。
利用环网供电的方式，机械故障出现率大大降低，并且因为设备开关装置较少，一旦出现问题也能够迅速解决，全面保障了供电系统的可靠性和有效性。
关键词：地铁供电系统；环网供电技术；环网供电系统在城市化建设步伐加快的推动下，地铁建设项目也逐渐成为城市市政建设的重点内容，而对于地铁的正常运转来说，离不开电力资源的支撑，因此电力供应也是实现地铁系统运行的关键组成，对于地铁工程项目来说，有着污染低和运输效率高的特点优势。
在城市内部，地铁路线遍布各个角落，不仅方便人们的日常出行，同时也有助于城市环境的改善。
供电系统的可靠性和灵活性保障了地铁的日常运行，而通过环网供电技术的实践应用，也在很大程度上满足了地铁的供电需要，确保地铁运行的安全性和稳定性。
本文主要围绕地铁供电系统中环网供电技术的运用展开研究讨论。
一、地铁供电系统概述在地铁日常运行中，供电系统是为地铁所服务的，供电系统的主要任务是确保地铁各项电力设备的安全稳定运行，保障电力资源的充足。
一般来说，地铁的供电系统主要由两个部分组成，分别是城市电网所引入的电力资源和地铁内部的供电系统。
前者对于地铁运行的供电方式主要分为三种，分别是分散式供电、集中式供电和混合式供电；后者则还包含主变电所及公共配电系统等。
二、环网供电技术概述对于城市地铁的供电系统来说，主要供电线路是以环形线路为主的。
环形线路作为一种连续配电线路，在电路运行过程中，起点和终点是位于同一组母线的，最终形成了一种闭合回路，从而实现高效控制[1]。
地铁供电系统环网供电技术的应用研究
地铁供电系统环网供电技术的应用研究地铁供电系统是地铁运营中不可或缺的重要部分，其稳定的供电系统对于地铁的正常运行至关重要。
随着地铁线路的日益延长和客流量的增加，传统的地铁供电系统已经无法完全满足需求。
在这种情况下，环网供电技术被引入到地铁供电系统中，以应对日益增长的需求和更好地保障地铁运行的安全和稳定。
本文将对地铁供电系统环网供电技术的应用进行研究和探讨。
一、环网供电技术的概念及特点环网供电技术是一种新型的电力系统供电技术，它将多个供电装置通过环形的线路连接起来，形成一个环状的电力网络。
这种供电方式可以实现多个供电装置之间的互联互通，大大提高了供电系统的可靠性和稳定性。
与传统的单一供电装置相比，环网供电技术能够更好地应对故障，减少停电时间，提高供电系统的容错能力。
目前，已经有多个地铁供电系统开始使用环网供电技术，例如北京地铁、上海地铁等。
这些地铁供电系统利用环网供电技术，有效地解决了传统供电系统存在的问题，显著提高了供电的可靠性和稳定性，保障了地铁运行的安全和顺畅。
三、地铁供电系统环网供电技术的优势1. 提高供电系统的可靠性：环网供电技术可以实现变电站之间的互联互通，一旦某个变电站出现故障，其他变电站可以及时接管其供电任务，避免了因单一变电站故障而导致的大面积停电。
2. 减少停电时间：环网供电技术可以实现智能化的供电切换，使得在供电设备故障时能够快速切换到备用设备，从而大大减少了停电时间，提高了供电系统的容错能力。
3. 节约能源和成本：通过合理调度和利用多个变电站的协同作用，环网供电技术可以更加高效地利用电力资源，降低供电成本，减少能源消耗。
4. 适应地铁线路的扩建和客流量的增加：随着地铁线路的扩建和客流量的增加，传统的供电方式已经无法满足需求。
而环网供电技术能够更好地适应地铁运营中的变化，保障地铁运行的安全和稳定。
尽管环网供电技术在地铁供电系统中有诸多优势，但是其在应用过程中也面临着一些挑战。
电力环网建设实施方案
电力环网建设实施方案一、项目背景近年来，随着工业化和城市化进程的加快，电力需求持续增长，电网负荷逐年增加。
为了满足电力供应的需求，必须加强电力环网建设。
二、项目目标1. 提升电网供电能力，保障电力供应的稳定性和可靠性。
2. 优化电网结构，提高电力传输效率。
3. 加强电力调度和监控能力，实现对电网的智能化管理。
4. 提高电网的安全性和兼容性，减少电力故障和事故发生的可能性。
三、项目内容1. 建设新的输电线路和变电站，扩大电网的覆盖范围。
2. 对现有的输电线路和变电站进行改造升级，提高其承载能力和传输效率。
3. 引入先进的电力调度和监控系统，实现对电力供应的实时监测和调控。
4. 完善电力故障和事故处理机制，提高电网应急响应能力。
5. 加强电网设备的维护和管理，保障电力设备的运行安全和可靠性。
四、项目实施步骤1. 制定电力环网建设规划，明确建设目标和任务分解。
2. 进行项目前期的选址和可行性研究，评估建设成本和效益。
3. 开展项目设计和工程施工，确保工程质量和安全。
4. 安装和调试电力调度和监控系统，保证系统正常运行。
5. 建立电网管理机构和运营管理体系，实现电网建设的持续监管和运营管理。
五、项目预算和资金筹措1. 制定详细的项目预算，包括建设投资、设备采购、运营费用等。
2. 制定资金筹措方案，通过政府投资、银行贷款、发行债券等方式筹集资金。
六、项目效益评估1. 提升电网供应能力，确保电力供应的稳定性和可靠性。
2. 减少输电损耗，提高电力传输效率，节约能源。
3. 提高电网的灵活性和可调度性，适应不同的电力需求。
4. 减少电力故障和事故发生的可能性，保障电网运行的安全性。
5. 推动电力产业的发展，促进经济社会的持续发展。
七、项目风险评估1. 建设成本高，资金筹措困难。
2. 工程施工难度大，施工周期长。
3. 设备运维难度大，需要加强设备管理和维护力度。
4. 电网投资回报周期长，需要有长期规划和持续投入。
八、项目实施机制1. 成立电力环网建设项目组，负责项目的组织和协调工作。
《浅谈环网供电》课件
由于电力在环网中流动，减少了长距离输电的损耗，提高了电力利用 效率。
环网供电的挑战
技术复杂性
环网供电需要高度复杂的技术支持和维护，以确 保系统的稳定运行。
调度难度大
环网供电的调度需要精确控制，以防止出现环路 电流，增加了调度的难度和复杂性。
ABCD
投资成本高
建设环网供电系统需要大量的资金投入，包括线 路建设、设备购置和后期维护等。
《浅谈环网供电》ppt 课件
目录
• 环网供电概述 • 环网供电的优势与挑战 • 环网供电系统的设计与实施 • 环网供电的实际案例分析 • 总结与展望
01
环网供电概述
环网供电的定义
环网供电是指将电源接入环形网络中 ，通过环路中的开关设备控制电流的 流向，实现向负荷供电的一种供电方 式。
环网供电系统由电源、环形网络、开 关设备和负荷等部分组成。
环网供电系统的维护与优化
日常维护
定期对环网供电系统进行检查，确保 设备运行正常，及时发现并处理潜在 问题。
故障处理
当系统出现故障时，应迅速响应，查 明原因并进行修复，尽快恢复供电。
性能优化
根据实际运行情况，对环网供电系统 进行性能优化，提高供电质量和效率 。
技术更新
关注电力行业的新技术发展，适时引 入新技术对环网供电系统进行升级改 造。
可再生能源的融合，以及智能化、自动化的提升。
02 03
应用前景
未来，环网供电技术的应用领域将进一步扩大，不仅在城市和工业领域 ，还可能拓展到农村和偏远地区。同时，随着技术的进步，其供电成本 有望进一步降低。
政策与标准
政府应加强环网供电技术的政策支持和标准制定，以促进其健康、快速 发展。同时，行业内部也应加强合作，共同推进技术进步和应用推广。
箱式变压器环网供电
箱式变压器环网供电作者：刘丽来源：《中国科技博览》2013年第06期[摘要]变压器是电力网中的重要电气设备，减小变压器的空载损耗，实现变压器环网供电。
[关键词]箱式变压器环网供电中图分类号：TM383.2 文献标识码：A 文章编号：1009-914X（2013）06-0009-01前言变压器是电力网中的重要电气设备，由于连续运行的时间长，减小变压器的空载损耗，是节能降耗的重要指标。
为了使变压器安全经济运行，提高供电的可靠性和灵活性，设计箱式变压器环网供电。
1、箱式变压器环网供电的设计原则首先，在供电设计上，时刻把握节能降耗的原则，设计安装使用新型节能型箱式变压器，并合理选择设备容量，提高设备负荷率和使用效率。
其次，尽量把箱式变压器安装在负荷中心，并选择相同容量的两台箱式变压器并联安装在一起，便于调整供电负荷，实现变压器并联运行。
第三，在夏季用电高峰期，每台变压器按自己的设计方案进行供电，保证满足夏季用电安全要求。
在冬季用电量下降时，可以将两台变压器的供电负荷合切换到一台变压器供电，减小变压器的空载损耗，保证一台变压器全负荷运行。
2、变压器并联运行的目的及优点（1）、提高变压器运行的经济性。
当负荷增加到一台变压器容量不够用时，则可并联投入第二台变压器，而当负荷减少到不需要两台变压器同时供电时，可将一台变压器退出运行。
这样，可尽量减少变压器本身的损耗，达到经济运行的目的。
（2）、提高供电可靠性。
当并联运行的变压器中有一台损坏时，只要迅速将之从电网中切除，另一台或两台变压器仍可正常供电；检修某台变压器时，也不影响其它变压器正常运行从而减少了故障和检修时的停电范围和次数，提高供电可靠性。
（3）、节约电能，实现节电增效。
3、变压器单独运行的缺点（1）、出现大马拉小车的现象，当负荷增加到一台不够用，而并联运行又不可能时，两台变压器分别带几条线路运行，由于出线固定，其中一台因带线路少或负荷小，就会出现大马拉小车现象，增加损耗。
地铁供电系统中环网供电技术的实践
地铁供电系统中环网供电技术的实践摘要：环形主干线就是一个连续配电回路，能够形成闭合环路，它的起始点与终点都在同一组母线上，每段都是通过各自的断路器进行控制。
为了增强运行的灵活性，一般用正常闭合的分断断路器把母线断成两段，然后再将环路的每端接到不同的母线段上。
这种供电技术除了整体投资偏少外，还具有操作、管理简便，运行稳定性高等特点，将其应用到地铁供电系统中，对保证地铁运行安全发挥了积极作用。
关键词：地铁；环网供电技术；供电应用一、环网供电技术（一）环网供电的概念城市的地铁主干线一般采用在同一组母线上，可以将起点与终点相互连接形成环形电路，其环形电路是可以闭合的环形线路。
因为环形线路的配电线路是一个连续的闭合圈，只有在每个区段内设置其各自的断路器，使得母线分为不同的段来保证地铁主干线运行过程中的灵活性。
在一般情况下，我们采用分段断路器将母线分为两段，再将两个端口连接在线路保护器的两端。
在线路发生故障时，线路保护器可以将故障电路与正常的主线路相互隔离，可以保障正常电路的正常工作。
（二）环网供电的方式环形电网可以将运行形式划分为开环运行方式和闭环运行方式两种。
在地铁中，其供电系统主要的运行方式是闭环运行。
闭环运行供电，其具有不间断供电的特性。
继电保护装置，采用开环的运行方式来解决在整定方面存在的困难。
开环点的选取，是十分复杂的，要经过一系列的计算和设计才能确定。
在实际开展的工作过程中，我们把环网干线的中间位置作为开环点来进行设置，保证开环点可以很好的隔离故障点。
现如今，我们国内的中压（10～35kV）环形电网都采用的是开环的运行模式。
（三）三种供电方式按照供电运行方式，整个环网的供电可分为运行全部正常的正常运行方式、运行中出现故障却还可以运行的故障运行方式和运行中出现大故障而采取应急方式的应急运行方式。
1正常运行方式地铁在正常使用时，电正常从城市的供电站送出，第二次分配电的情况正常。
在这种情况下，对系统中的正常电源情况，正常设备条件和正常线路状况下来供电的运行方式就是正常运行方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环网供电的实现
1环网供电的实施原则
把两条线路组成一条手拉手环网，对每条线路进行分段设置控制开关，线路的连接点设置联络开关，利用设备的延时进行停电区间的负荷转换。
当供电线路的某一区发生故障时，配电系统具备自动隔离故障区段、自动恢复非故障区段的供电能力，从而达到缩小停电范围和减少用户停电时间、提高对用户供电可靠性的目的。
（1）线路选择和设计首先应当具备互带能力。
（2）通过实施线路分段原则，缩小个别用户或线路故障带来的整体停电，通过合理的线路分段数量和设置合理分段点，使用户享有尽可能高的供电可靠性。
（3）干线的分段原则：①负荷均等原则；②线路长度均等原则；③用户数量均等原则中符合具体应用条件的原则执行。
（4）选择设备具备满足当线路故障时，能自动隔离故障区段、自动恢复非故障区段的供电功能。
（5）选择设备应当满足配电网自动化升级的要求，从而能够实现配电网设备运行工况的远方监视和监测及与系统配合完成网络重构和负荷转带等功能。
（6）负荷较重的分支线路尽量布置分段分支开关，以保证隔离分支故障，保证主干线畅通。
（7）联络开关按合理的位置布置。
2环网供电的技术特点
（1）具备就地保护功能：
从配网技术发展的角度看，随着电网改造逐步实现无油化、绝缘化，一年内线路故障发生的几率相对较少，由此提出了配电自动化设备与系统的配合采用了这样一种设想，即利用设备的智能化功能，就地保护将故障隔离，利用系统的集中管理功能完成负荷转移、优化等高级功能，从而大大提高了设备利用率，并从技术层面避免了10kV复杂配电网络依赖集中保护而带来的供电不可靠，顺应了当今技术发展采用就地保护的趋势。
在这里提及的环网供电，即可利用具有智能化故障查寻、就地隔离功能的故障搜查控制器FDR进行就地保护，并隔离故障。
其就地保护功能包含了时限顺送／逆送功能：时限投入、时限锁定、瞬时加压锁定、两侧电源锁定。
（2）不依赖于通信来完成事故时的处理：
将故障的快速实时处理功能下放到现场设备就地处理，避免了配电网中因过度依赖通信完成故障处理可能造成的配电网供电大面积停电。
（3）对配电网能达到多层次的阶梯管理：
杆上设备全力完成线路正常监控和故障快速处理功能，后台系统权利完成对配电网经济运行和实现整个配电网的计算机管理，使配电网达到一个多层次的管理阶梯。
（4）能满足配电网络经济运行的要求：
配电网络将会根据应用需求进行网络重组、负荷转带等功能，配电自动化开关将需要频繁操作倒负荷，从而使整个配电网络合理经济的运行。
（5）可利用调度监视系统，结合断路器从重合闸到再次分闸的实际及开关设定的延时时间，计算出对应故障区段，可迅速通知人员检修，大大缩短了故障恢复时间。
3环网供电的应用原理
环网供电设备的工作原理是基于电压-延时方式.对于分段点位置的开关，在正常工作时开关为常闭状态。
当线路因停电或故障失压时，所有的开关都打开。
在第一次重合后，根据控制器设计的延时设置，线路分段一级一级的投入，直至投到故障段后线路再次跳闸，故障区段两侧的开关因感受到故障电压而闭锁。
当所内断路器再次合闸后，正常区间恢复供电、故障区间通过闭锁而隔离。
对于联络点位置的开关，在正常时感受到两侧有电压时为常开状态，当一侧电源失压时，该联络开关开始延时进行故障确认，延时时间整定值为故障侧线路完成对故障确定并闭锁的时间。
在延时时间完成后，联络开关投入，后备电源向故障线路的故障后端正常区间恢复供电。
