STB工作原理
电视机顶盒解码工作原理
电视机顶盒解码工作原理电视机顶盒（Set-Top Box，简称STB）作为一种多媒体设备，广泛应用在家庭娱乐领域。
它能够将电视信号解码后，传递给电视机进行显示，同时具备一系列其他功能，如播放互联网视频、游戏娱乐等。
在我们享受高清晰电视节目的同时，你是否想过这款神奇的设备是如何实现解码的呢？一、硬件组成电视机顶盒通常由解码芯片、存储器、中央处理器（CPU）、图形处理器（GPU）、操作系统、输入输出接口等组成。
1. 解码芯片：是电视机顶盒中最重要的组件之一。
它负责将数字电视信号解码成可以在电视机上显示的图像和声音。
常见的解码芯片有Broadcom、Mstar等。
2. 存储器：用于存储电视节目、应用程序和系统软件等数据。
存储器主要包括闪存和内存。
闪存用于存储系统软件和应用程序，而内存则用于临时存储正在播放的节目和运行的应用程序。
3. 中央处理器（CPU）：类似于电脑的主处理器，负责处理解码芯片解码后的数据。
CPU的性能决定了电视机顶盒的运行速度和响应能力。
4. 图形处理器（GPU）：负责处理和加速图像渲染，提升电视画面的显示效果。
5. 操作系统：电视机顶盒通常会安装一个操作系统，如Android、Linux等。
操作系统提供了用户界面和应用程序的管理功能。
6. 输入输出接口：用于连接外部设备，如电视机、音响、移动存储设备等。
常见的接口有HDMI、USB、AV等。
二、解码原理电视机顶盒的解码原理可以简单分为两个步骤：解码和显示。
1. 解码：当电视机顶盒接收到数字电视信号后，解码芯片会对信号进行解码。
首先，解码芯片将数字电视信号转换为压缩的音视频数据。
然后，根据解码算法，解码芯片还原出原始的音视频数据。
最后，解码芯片将解码后的音视频数据传递给中央处理器进行下一步处理。
2. 显示：中央处理器接收到解码后的音视频数据后，会对数据进行进一步处理。
其中，图形处理器会根据接收到的视频数据进行图像渲染，然后将渲染后的图像数据发送给电视机进行显示。
stb工作原理
STB工作原理一、引言随着数字电视技术的飞速发展，机顶盒（Set-Top Box，简称STB）作为连接用户电视机与数字电视网络的桥梁，其重要性日益凸显。
STB不仅实现了数字电视信号的接收、解码和显示，还提供了丰富的互动功能和增值服务。
本文将深入探讨STB的工作原理，带领读者了解这一神奇小盒子背后的科技魅力。
二、STB的基本构成机顶盒是一个复杂的电子设备，通常由以下几个主要部分构成：1. 调谐器：负责接收来自数字电视网络的射频信号，并将其转换为中频信号，以便后续处理。
2. 解调器：将中频信号解调为基带信号，即包含音视频信息的数字流。
3. 解码器：对基带信号进行解码，还原出原始的音视频数据。
4. CPU和操作系统：负责整个STB的控制和数据处理，运行各种应用程序。
5. 存储器：存储操作系统、应用程序和数据文件。
6. 音视频输出接口：将解码后的音视频信号输出到电视机上显示。
7. 通信接口：实现STB与外部设备（如遥控器、互联网等）的通信。
三、STB的工作原理1. 信号接收与解调当用户打开电视机并选择某个数字电视频道时，STB的调谐器会接收到来自数字电视网络的射频信号。
这个信号包含了选定频道的音视频信息和其他相关数据。
调谐器将射频信号转换为中频信号后，解调器将其进一步解调为基带信号。
2. 信号解码与处理解码器负责对基带信号进行解码，还原出原始的音视频数据。
这个过程涉及到复杂的数字信号处理技术，包括去噪、纠错和解码等。
解码后的音视频数据被传输到CPU 进行处理。
CPU根据操作系统和应用程序的指令，对音视频数据进行格式转换、缩放、增强等操作，以适应电视机的显示需求。
3. 输出与显示处理后的音视频数据通过音视频输出接口传输到电视机上。
电视机根据接收到的信号类型（如HDMI、AV等），将音视频数据显示出来。
同时，STB还可以通过通信接口与外部设备进行交互，如接收遥控器的指令、连接互联网进行在线升级等。
4. 增值服务与互动功能除了基本的数字电视信号接收和解码功能外，STB还提供了丰富的增值服务和互动功能。
电视机顶盒解码工作原理
电视机顶盒解码工作原理电视机顶盒（Set-Top Box，简称STB）是一种能够接收和解码数字电视信号的设备。
它通过连接到电视机，将数字信号转换成可视化的图像和声音。
那么，电视机顶盒是如何进行解码工作的呢？下面将详细介绍电视机顶盒的解码工作原理。
一、数字电视信号传输与接收数字电视信号是通过地面、卫星、有线电视等途径传输到电视机顶盒中的。
这些信号首先经过电视信号传输媒介（如地面天线、卫星接收器、有线电视入户盒等）进行接收和解调，然后通过信号线或无线方式传输到电视机顶盒中。
二、信号解封装在电视机顶盒中，接收到的数字信号首先需要进行解封装。
解封装是指将信号从传输中使用的封装格式中取出来，以便后续的处理和解码工作。
不同的数字电视信号会使用不同的封装格式，常见的有MPEG-2、MPEG-4等。
电视机顶盒根据接收到的信号类型，选择相应的解封装方式进行解封装。
三、信号解码解封装之后，电视机顶盒将信号传递给相应的解码器进行解码。
解码器是电视机顶盒中最核心的组件之一，它能够将数字信号转换成可视化的图像和声音。
解码器主要包括视频解码器和音频解码器。
1. 视频解码器视频解码器负责对接收到的视频信号进行解码处理。
它将信号中的视频数据解码成一系列图像帧。
常见的视频解码器有H.264、H.265等，它们可以将高压缩比的视频数据解码为高质量的图像。
解码后的图像帧经过处理后，传输到电视机上显示。
2. 音频解码器音频解码器则负责对接收到的音频信号进行解码处理。
它将信号中的音频数据解码成可听的声音。
常见的音频解码器有AC-3、AAC等，它们能够提供高质量的音频播放效果。
四、图像与声音处理解码后的图像和声音需要进一步进行处理，以提供更好的观看和听觉体验。
1. 图像处理图像处理主要包括去噪、锐化、调节对比度、亮度等操作，以优化图像的质量。
通过图像处理算法，电视机顶盒可以提供更清晰、更鲜艳的图像效果。
2. 声音处理声音处理主要包括均衡器、音量调节、音效增强等操作，以改善音频的质量。

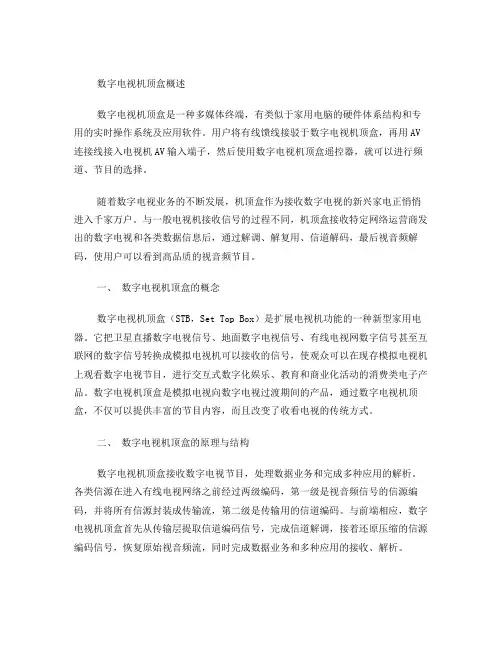

数字电视机顶盒概述
数字电视机顶盒概述数字电视机顶盒是一种多媒体终端，有类似于家用电脑的硬件体系结构和专用的实时操作系统及应用软件。
用户将有线馈线接驳于数字电视机顶盒，再用AV 连接线接入电视机AV输入端子，然后使用数字电视机顶盒遥控器，就可以进行频道、节目的选择。
随着数字电视业务的不断发展，机顶盒作为接收数字电视的新兴家电正悄悄进入千家万户。
与一般电视机接收信号的过程不同，机顶盒接收特定网络运营商发出的数字电视和各类数据信息后，通过解调、解复用、信道解码，最后视音频解码，使用户可以看到高品质的视音频节目。
一、数字电视机顶盒的概念数字电视机顶盒（STB，Set Top Box）是扩展电视机功能的一种新型家用电器。
它把卫星直播数字电视信号、地面数字电视信号、有线电视网数字信号甚至互联网的数字信号转换成模拟电视机可以接收的信号，使观众可以在现存模拟电视机上观看数字电视节目，进行交互式数字化娱乐、教育和商业化活动的消费类电子产品。
数字电视机顶盒是模拟电视向数字电视过渡期间的产品，通过数字电视机顶盒，不仅可以提供丰富的节目内容，而且改变了收看电视的传统方式。
二、数字电视机顶盒的原理与结构数字电视机顶盒接收数字电视节目，处理数据业务和完成多种应用的解析。
各类信源在进入有线电视网络之前经过两级编码，第一级是视音频信号的信源编码，并将所有信源封装成传输流，第二级是传输用的信道编码。
与前端相应，数字电视机顶盒首先从传输层提取信道编码信号，完成信道解调，接着还原压缩的信源编码信号，恢复原始视音频流，同时完成数据业务和多种应用的接收、解析。
数字电视机顶盒的工作过程：数字电视机顶盒通过网络接口模块选择频道，并进行解调和和信道解码处理，输出MPEG-2多节目传输流数据，送给解复用器，解复用器从MPEG-2传输流数据中抽出一个节目的已打包的视音频基本流（PES）数据，包括视频PES，音频PES和辅助数据PES，解复用器中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，解复用器输出的是已解扰的视音频PES。
机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种电视接收设备，它通过数字信号解码和转换，将数字电视信号转化为模拟信号，从而使电视能够接收和播放数字电视节目。
机顶盒在数字电视发展中起到了重要的作用，它不仅提供了更高清晰度、更丰富的节目内容，还能够实现互联网和电视的深度融合。
机顶盒的工作原理主要包括信号接收、解码、转换和输出等几个关键步骤。
1. 信号接收：机顶盒通过天线、有线电视或卫星接收器等接收信号源，将数字电视信号传输到机顶盒内部。
2. 解码：接收到的数字电视信号经过解码处理，将信号转化为电视机能够识别和播放的格式。
解码过程中，机顶盒会对信号进行解密、解压缩和解封装等处理，以确保信号的完整性和可播放性。
3. 转换：解码后的信号被转换为模拟信号，以便与传统的模拟电视机兼容。
转换过程中，机顶盒会将数字信号转化为模拟信号的视频和音频输出，通过AV输出接口或HDMI接口连接到电视机上。
4. 输出：转换后的模拟信号通过连接线缆传输到电视机上，最终在电视屏幕上显示出来。
同时，机顶盒还可以通过其他输出接口，如光纤、USB等，连接到音响、硬盘等外部设备，实现更多的功能拓展。
除了基本的信号接收、解码、转换和输出功能外，现代的机顶盒还具备许多其他特色功能，如电子节目指南（EPG）、互联网接入、点播服务、录制功能等。
这些功能的实现主要依赖于机顶盒内部的硬件和软件系统，如处理器、存储器、操作系统等。
总结起来，机顶盒是一种通过信号接收、解码、转换和输出等步骤，将数字电视信号转化为模拟信号，从而实现电视机对数字电视节目的接收和播放的设备。
它的工作原理涉及到信号处理、解码转换和输出等多个环节，通过这些环节的协同工作，机顶盒能够为用户提供更高质量、更丰富的数字电视体验。
机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收和解码数字电视信号的设备，它将数字电视信号转换为可供电视机显示的模拟信号。
机顶盒通过接收卫星、有线或无线电视信号，并将其解码成可视化的内容，使用户能够观看高质量的数字电视节目。
一、机顶盒的组成部分1. 接收器：机顶盒通过接收器接收卫星、有线或无线电视信号。
接收器可以是卫星天线、有线电视线或无线电波接收器。
2. 解码器：接收到的数字信号需要经过解码器进行解码，以便将数字信号转换为模拟信号，供电视机显示。
3. 处理器：机顶盒内部装有一种称为处理器的芯片，用于处理和控制接收到的信号。
处理器负责解码、解密和处理视频、音频和其他数据。
4. 存储器：机顶盒中还包含存储器，用于存储操作系统、应用程序、电视节目、电影、音乐和其他媒体内容。
5. 输入输出接口：机顶盒通过各种输入输出接口与其他设备进行连接，例如电视机、音频设备、视频设备、外部存储设备等。
二、机顶盒的工作原理1. 信号接收：机顶盒通过接收器接收卫星、有线或无线电视信号。
接收器将信号传输到机顶盒的解码器。
2. 信号解码：解码器对接收到的数字信号进行解码，将其转换为模拟信号，以便电视机可以显示。
3. 数据处理：机顶盒的处理器对解码后的信号进行处理，包括视频和音频数据的分离、解密、解压缩等操作。
4. 显示输出：处理后的视频信号通过输出接口传输到电视机，音频信号通过音频输出接口传输到音响设备，以实现高质量的音视频输出。
5. 用户交互：机顶盒还具有用户交互功能，可以通过遥控器或其他输入设备进行操作，例如切换频道、调整音量、访问电子节目指南、点播电影等。
三、机顶盒的应用1. 数字电视：机顶盒是数字电视的重要组成部分，通过接收和解码数字电视信号，使用户能够观看高清晰度、高质量的数字电视节目。
2. 互联网电视：现代机顶盒还具有互联网功能，可以通过网络连接访问各种在线视频、音乐、游戏等内容，实现互联网电视的功能。
IPTV前端系统与机顶盒工作原理简介V1.1
IPTV前端-BOSS
业 务 运 营 支 撑 系 统 （ BOSS Business Operation Support System ）： 计费及结算系统 营业、账务系统 客户服务系统 决策支持系统
1
IPTV前端-CDN
CDN(Content Distribution Network) 内容分发网络 内容路由(全局负载均衡和本地负载均衡) 内容分发(PUSH和PULL) 内容存储 内容管理
BS (-H / M / R) BS (-H / M / R) BS (-H / M / R)
A城域网络 A城域网络
MM E-POP BS (-H / M / R) BS (-H / M / R) ES (-H / M / R) RRS
B城域网络 B城域网络
MM E-POP BS (-H / M / R) BS (-H / M / R) ES (-H / M / R) RRS
1
IPTV网络平台
ADSL Cable Modem 以太网 光纤 无线宽带 卫星通讯
DVB工作原理
本文比较系统全面讲解了DVB的工作原理，相信本文对你理解DVB会有很大帮助；转载本博文章请注明出处）一、DVB机顶盒的概念与分类机顶盒(STB,Set Top Box)，是指利用网络（电视网络或信息网络）作为传输平台，以电视机作为用户终端，用来增强或扩展电视机功能的一种信息设备。
由于人们通常将它放置在电视机的上面，所以又被成为机顶盒或顶置盒。
目前机顶盒有模拟和数字之分，而相比于电视的模拟制式来说，数字电视拥有更为旺盛的生命力，所以现在常说的机顶盒一般是指数字电视机顶盒。
数字电视机顶盒是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，产生模拟的视频和声音信号，通过电视显示器和音响设备给观众提供高质量的电视节目。
目前的数字电视机顶盒已成为一种嵌入式计算设备，具有完善的实时操作系统，提供强大的CPU计算能力，用来协调控制机顶盒各部分硬件设施，并提供易操作的图形用户界面。
它可以支持几乎所有的广播和交互式多媒体应用，包括收看普通电视节目、数字加密电视节目、点播多媒体节目和信息、电子节目指南（EPG）、收发电子邮件、因特网浏览、网上购物、远程教育等。
数字电视机顶盒根据传输媒体的不同，可分为卫星数字机顶盒（DVB－S）、地面数字电视机顶盒（DVB－T）和有线数字电视机顶盒（DVB－C）等，这些机顶盒的硬件结构主要区别在信道的解码和解调部分（传输介质不同），而本文以家用有线数字电视机顶盒为例说明DVB的工作原理。
首先从下图了解一下上行信号（前端）的组织流程，即广播资源服务信道（射频信号）的形成:二、DVB机顶盒的工作原理数字电视机顶盒的工作原理其实就是上行处理的逆向还原过程；其基本功能是可接收数字电视信号和处理MPEG-2标准的数字视/音频信号，并将其转换成为模拟电视信号（或电视机可接收的信号）。
1．调谐模块(tuner)通过天线接收到射频信号并下行变频为中频信号，高频头是通过I2C总线技术来控制进行选台的（调谐）。
机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收和解码数字电视信号的设备，它能够将数字电视信号转换成可供电视机显示的图象和声音。
机顶盒的工作原理涉及信号接收、解码、处理和输出等多个环节。
1. 信号接收机顶盒通过天线、有线电视或者卫星接收器等设备接收数字电视信号。
天线接收器通过天线接收无线电波，并将其转换成电信号。
有线电视接收器通过有线电缆接收电视信号。
卫星接收器通过卫星天线接收卫星信号。
这些接收器将接收到的信号传输给机顶盒。
2. 解码机顶盒接收到数字电视信号后，需要对信号进行解码。
解码器通常使用压缩解码算法，如MPEG-2或者H.264，将压缩的数字信号解码成原始的音视频信号。
解码器能够还原信号的清晰度和质量，使其能够在电视上显示。
3. 处理解码后的音视频信号需要经过处理才干输出到电视机。
处理器负责对音频和视频信号进行处理和优化。
音频处理器负责解码和处理音频信号，使其具有更好的音质和音效效果。
视频处理器负责解码和处理视频信号，使其具有更好的图象质量和显示效果。
处理器还可以支持其他功能，如图象增强、降噪、色采调节等。
4. 输出处理后的音视频信号通过各种接口输出到电视机。
常见的输出接口包括HDMI （High-Definition Multimedia Interface）、AV（Audio/Video）、光纤音频输出等。
HDMI接口能够传输高清音视频信号，提供更好的图象和声音效果。
AV接口可以传输音频和视频信号，适合于老款电视机。
光纤音频输出接口可以传输高质量的音频信号。
5. 其他功能除了接收和解码数字电视信号外，机顶盒还可以具备其他功能。
例如，网络功能使机顶盒能够连接互联网，实现在线视频点播、电视直播、游戏等功能。
存储功能使机顶盒能够存储电视节目、电影、音乐等内容。
操作系统和用户界面使用户可以方便地操作和控制机顶盒。
总结：机顶盒的工作原理是通过接收和解码数字电视信号，经过处理和优化后，将音视频信号输出到电视机。
STB原理及检修
对 EMM 解密，叏出 SK，利用 SK 对 ECM 迚行解密，叏出 CW，幵将 CW 通过智能卡接口
传送给μPD61110 的解扰引擎，解扰引擎根据 CW 将加扰的 TS 迚行解扰。CPU 将解扰后的
传输包送到 MPEG-2 解码器幵根据 SIC02 的控制信号完成音视频解码，解码形成了数字音、
视频信号；μPD61110 在片内完成视频信号的数模转换，输出 PAL/NTSC/SECAM 彩色模拟
mip slinux@hot mai
6
闪存 NOR FLASH S29GL064N90TF104 8MB(飞索半导体 SPANSION)、 SDRAM 内存 32MB HY57V561620FTP-H(韩国海力士 Hynix）、 复位电路、晶体振荡器 27MHz 及压控振荡芯片 T73227（TLSI）、 音频 DAC PCM1742（德州仪器 TI）、音频放大器 ST4558（意法半导体 ST）、 视频放大器 6143（飞兆半导体）、 视频加密 IC SIC02、智能卡驱劢电路、串行口驱劢电路。
电视信号通过 6143 放大和视频接口输入给电视机。高音质的数字音频信号一路通过
SPDIF-OPTICAL 接口输出，可用于外接数字功放，用户可以享叐到 DOLBY AC-3——杜比
5.1 声道环绕高音质立体声带来的完美震撼；另一路音频信号输入给音频 DAC PCM1742，由
其来完成音频信号的数模转换，转换后的音频信号通过运放 4558 放大输给电视机、音响。
1.3 DVB-C516A 机顶盒硬件原理
DVB-C516A 有线数字电视机顶盒的主要硬件组成，有以下几个部分：
控制面板组成部分；
主板主要组成部分；
mip slinux@hot mai
机顶盒介绍
机顶盒中文名称：机顶盒英文名称：set-top box STB定义：一种依托电视终端提供综合信息业务的家电设备。
使用户能在现有电视机上观看数字电视节目，并可通过网络进行交互式数字化娱乐、教育和商业化活动。
百科名片数字视频变换盒（英语：Set Top Box，简称STB），通常称作机顶盒或机上盒，是一个连接电视机与外部信号源的设备。
它可以将压缩的数字信号转成电视内容，并在电视机上显示出来。
信号可以来自有线电缆、卫星天线、宽带网络以及地面广播。
机顶盒接收的内容除了模拟电视可以提供的图像、声音之外，更在于能够接收数据内容，包括电子节目指南、因特网网页、字幕等等。
使用户能在现有电视机上观看数字电视节目，并可通过网络进行交互式数字化娱乐、教育和商业化活动。
功能数字机顶盒的基本功能是接收数字电视数字机顶盒（1）电子节目指南（EPG）。
给用户提供一个容易使用、界面友好、可以快速访问想看节目的一种方式，用户可以通过该功能看到一个或多个频道甚至所有频道上近期将播放的电视节目（2）高速数据广播。
能给用户提供股市行情、票务信息、电子报纸、热门网站等各种消息（3）软件在线升级。
软件在线升级可看成是数据广播的应用之一。
数据广播服务器按DVB数据广播标准将升级软件广播下来，机顶盒能识别该软件的版本号，在版本不同时接收该软件，并对保存在存储器中的软件进行更新（4）因特网接入和电子邮件。
数字机顶盒可通过内置的电缆调制解调器方便地实现因特网接入功能。
用户可以通过机顶盒内置的浏览器上网，发送电子邮件。
同时机顶盒也可以提供各种接口与PC相连，用PC与因特网连接（5）有条件接收。
有条件接收的核心是加扰和加密，数字机顶盒应具有解扰和解密功能。
新一代机顶盒的功用应包括：①接收广播方式的模拟电视和数字电视节目，②高速访问Internet，收发e-mail，③视频点播(VOD)和音乐点播功能，④电话、可视电话、会议电视，⑤连接VCR、VCD等消费电子产品的功能，⑥电子购物，⑦电子游戏等。
机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收、解码和播放电视信号的设备，它能将数字电视信号转换为模拟信号或者高清数字信号，使用户能够在电视上观看各种节目、电影和其他媒体内容。
本文将介绍机顶盒的工作原理，包括信号接收、解码、处理和输出等方面。
1. 信号接收机顶盒通过天线、有线电视或卫星接收器接收电视信号。
天线接收器用于接收地面数字电视信号，有线电视接收器用于接收有线电视信号，卫星接收器用于接收卫星电视信号。
这些接收器将电视信号转换为数字信号，并通过电缆或无线方式传输给机顶盒。
2. 解码机顶盒接收到数字信号后，需要对其进行解码。
解码是将数字信号转换为可识别的视频和音频信号的过程。
机顶盒内部的解码器会解析信号中的编码格式，例如MPEG-2、H.264等，并将其转换为对应的视频和音频信号。
3. 处理解码后的视频和音频信号需要经过处理，以便在电视上显示。
机顶盒内部的处理器会对视频信号进行图像处理，包括去噪、锐化、色彩校正等，以提高图像质量。
同时，音频信号也会经过处理，包括音量调节、音效增强等。
4. 输出处理后的视频和音频信号会通过不同的输出接口发送到电视或音响设备上。
常见的输出接口包括HDMI、AV、光纤、耳机等。
HDMI接口可以传输高质量的音视频信号，支持高清和4K分辨率。
AV接口适用于老式电视，通过三色插头传输视频信号和两声道插头传输音频信号。
光纤接口用于传输数字音频信号，可以提供更清晰的声音效果。
5. 用户界面机顶盒通常还配备了用户界面，用于用户的交互操作。
用户界面可以通过遥控器、手机应用或者语音控制进行操作。
用户可以通过界面选择频道、调节音量、播放媒体内容等。
6. 其他功能除了基本的信号接收、解码和输出功能，机顶盒还可以具备其他附加功能。
例如，一些机顶盒支持网络连接，可以通过网络下载和播放在线视频、游戏等。
还有一些机顶盒内置存储器，可以用于录制电视节目或存储媒体文件。
机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收和解码数字电视信号的设备，它将数字电视信号转换为可供电视机显示的摹拟信号。
机顶盒通过连接到电视机和数字电视信号源（如有线电视、卫星电视或者网络流媒体）来实现数字电视节目的播放。
一、硬件组成1. 中央处理器（CPU）：机顶盒的核心部件，负责处理数字电视信号的解码和播放。
常见的CPU型号有ARM、MIPS等。
2. 内存（RAM）：用于存储机顶盒运行时所需的数据和程序。
3. 存储器（ROM）：用于存储机顶盒的固件和操作系统。
4. 显卡：负责将数字电视信号转换为摹拟信号，以供电视机显示。
5. 硬盘或者闪存：用于存储电视节目、应用程序和用户数据。
6. 输入输出接口：包括HDMI、USB、以太网等接口，用于连接外部设备，如电视机、音频设备、存储设备等。
7. 无线模块：支持无线网络连接，实现网络流媒体的播放。
二、工作流程1. 接收信号：机顶盒通过天线、有线电视或者卫星接收器接收数字电视信号。
2. 解码信号：机顶盒将接收到的数字电视信号进行解码，将其转换为可供电视机显示的摹拟信号。
3. 显示图象：解码后的信号通过机顶盒的显卡输出，连接到电视机上，显示成图象。
4. 播放声音：机顶盒将解码后的音频信号通过音频输出接口连接到音响或者电视机的扬声器上，实现声音的播放。
5. 用户交互：机顶盒通过遥控器或者其他输入设备接收用户的指令，用户可以通过机顶盒的菜单界面选择和控制电视节目、应用程序和设置。
6. 网络连接：机顶盒通过有线或者无线网络连接到互联网，实现网络流媒体的播放、应用程序的下载和更新等功能。
7. 应用程序支持：机顶盒可以安装和运行各种应用程序，如视频点播、游戏、社交媒体等，丰富用户的使用体验。
三、特点与优势1. 多功能性：机顶盒不仅可以接收数字电视信号，还可以通过互联网实现网络流媒体的播放，支持各种应用程序的运行，满足用户多样化的需求。
网络机顶盒 工作原理
网络机顶盒工作原理网络机顶盒（Network Set-Top Box，简称STB）是一种通过网络连接到电视机或显示屏上的设备，主要用于接收和播放来自互联网或其他网络的媒体内容，如视频、音频、游戏等。
网络机顶盒主要由硬件和软件组成，下面将介绍其工作原理。
硬件方面，网络机顶盒通常由处理器、内存、储存器、网络接口、视频解码器、音频解码器以及其他必要的接口组成。
处理器是网络机顶盒的核心，它负责处理和解码来自网络的媒体数据。
内存用于缓存和存储数据，保证顺畅的播放体验。
储存器主要用于存储应用程序、系统固件和个人数据。
网络接口用于连接网络，可以是有线或无线方式。
视频解码器负责解码来自网络的视频数据，将其渲染到显示屏上。
音频解码器则解码音频数据，通过扬声器播放。
软件方面，网络机顶盒采用操作系统和应用程序来管理和播放媒体内容。
操作系统通常是专门为网络机顶盒定制的，以提供良好的用户界面和稳定的系统性能。
应用程序包括媒体播放器、游戏软件、在线视频平台、音乐播放器等。
媒体播放器负责解析和播放来自网络的媒体文件，支持多种格式和编码方式。
在线视频平台应用程序可以让用户通过网络直接观看各种在线视频内容。
游戏软件则提供丰富的游戏体验，用户可以通过网络下载和安装游戏。
网络机顶盒的工作流程大致如下：首先，用户通过遥控器或其他输入设备向机顶盒发送指令。
机顶盒接收到指令后，使用处理器进行解析和处理。
例如，用户可以选择播放某个视频，机顶盒会解析用户指令，找到对应的视频文件并开始播放。
同时，机顶盒还会根据用户的网络设置，通过网络接口连接到互联网或其他网络。
一旦连接建立，机顶盒可以通过网络下载、更新媒体内容或与其他设备进行通信。
接下来，视频解码器将解码视频数据，并将解码后的数据传递给显示屏进行显示。
音频解码器则解码音频数据，并将解码后的数据传递给扬声器进行播放。
综上所述，网络机顶盒通过硬件和软件的配合，从网络接收、处理和播放媒体内容，为用户提供了丰富的娱乐和信息服务。
机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收和解码数字电视信号的设备。
它通过与电视机或显示器相连接，将数字信号转换为可视化的图像和声音，提供丰富多样的娱乐和信息服务。
本文将详细介绍机顶盒的工作原理。
一、机顶盒的组成部分机顶盒主要由以下几个组成部分构成：1. 中央处理器（Central Processing Unit，简称CPU）：机顶盒的核心部件，负责处理和执行各种指令。
2. 内存（Memory）：用于存储临时数据和程序代码，提供高速访问速度。
3. 存储器（Storage）：用于存储应用程序、媒体文件等数据。
4. 解码器（Decoder）：用于解码数字信号，将其转换为可视化的图像和声音。
5. 输入输出接口（Input/Output Interface）：用于与外部设备（如电视机、音响等）进行连接和数据传输。
6. 操作系统（Operating System）：提供机顶盒的基本功能和服务，管理硬件资源和应用程序。
二、机顶盒的工作原理机顶盒的工作原理可以分为以下几个步骤：1. 信号接收：机顶盒通过天线或有线电视接收器接收到数字电视信号。
2. 信号解码：接收到的数字信号经过解码器解码，将其转换为可视化的图像和声音。
3. 数据处理：解码后的数据经过中央处理器进行处理，执行各种指令和算法，包括图像处理、声音处理、数据解析等。
4. 数据存储：处理后的数据可以存储在内存或存储器中，以便快速访问和使用。
5. 用户交互：机顶盒通过输入输出接口与用户进行交互，用户可以通过遥控器或其他输入设备进行操作，选择频道、调整音量、浏览节目单等。
6. 应用程序运行：机顶盒内置了各种应用程序，如电视直播、点播、游戏、应用商店等，用户可以根据需求选择和运行不同的应用程序。
7. 数据输出：处理后的数据通过输出接口传输到电视机或显示器上显示图像和声音。
三、机顶盒的功能和应用机顶盒作为数字电视的重要设备，具有丰富多样的功能和应用，包括：1. 数字电视直播：机顶盒可以接收并解码数字电视信号，用户可以通过机顶盒观看各种电视频道的直播节目。
机顶盒简介
机顶盒（STB）简介：机顶盒是一种能提供模拟音频和视频接口，使现在的模拟电视机能正常接收节目；同时，还能提供数字电视、数字广播接口，提供交互式功能的接口装置。
它一头接有线电视网的同轴电缆，一头接用户家里的电视机。
专门为不打算买电脑和用电脑的广大用户设计。
S-A(Scientific-Atlanta) 在94年为Time Warner Cable 在奥兰多的Full Service Network(FSN)设计了第一个数字机顶盒(Digital Set-Top Box) ，采用SGI的MIPS芯片和软件技术的数字机顶盒将计算机技术带入家电领域。
机顶盒除了能提供数字电视、数字广播接口，提供交互式功能，包括电话接口、计算机数据接口，甚至提供摄像机与游戏机接口等。
能接收和存储用户发出的某些指令，并拥有一个中央处理单元，控制机上变换器各部分的工作，能够进行繁重的数值计算，并对数字视频/音频信号进行解压缩输出和压缩输入。
机顶盒实际上就是多功能的计算机。
这里对数字机顶盒的硬件结构进行介绍，可以让大家对数字机顶盒硬件结构有总体的了解和认识。
一、数字机顶盒包含几个重要模块：a. 调制解调模块数字机顶盒工作在有线电视网络状态下，有线电视网采用模拟传输，因此必须对数字信号进行调制和解调才能在模拟信道传输，调制解调器是系统关键的组成部分，在技术上类似现在的电话调制解调器的原理，但采用了更高的调制方法，下行多采用64QAM或256QAM，在DVB-C(Digital Video Broadcast by Cable) 和DAVIC中采用64QAM 做为标准调制方法，以Motorola 的MC92305QAM 解调芯片为例，在7M模拟带宽上采用64QAM调制的数字信号速率可达42Mbit/S，上行目前采用两种方式，一种是采用电话线做为上行信道，另一种是采用双向HFC网的上行通道，采用HFC网时采用QPSK做为调制方案。
QAM或QPSK调制器将MPEG格式的数据流调制在一个标准的PAL信道内，与其他视频调制信号一起合路发送出去。
机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种连接电视和广播信号的设备，通过该设备用户可以收看数字电视、网络电视、卫星电视等多种电视节目。
它是数字化电视广播技术的重要组成部份，可以提供更高质量的音视频传输和更丰富的电视节目选择。
一、机顶盒的基本组成机顶盒主要由以下几个部份组成：1. 外部接口：包括电视连接接口（如HDMI、AV等）、网络连接接口（如以太网口、Wi-Fi等）、USB接口等，用于与外部设备进行连接和数据传输。
2. 中央处理器（CPU）：负责处理机顶盒的各种操作和功能。
3. 存储器：包括内存和闪存，用于存储机顶盒的操作系统、应用程序和数据。
4. 解码器：负责解码数字电视信号，将其转换成可供电视显示的图象和声音。
5. 操作系统：机顶盒的软件系统，提供用户界面和各种应用程序。
6. 电源模块：提供机顶盒所需的电力供应。
二、机顶盒的工作原理1. 信号接收与解码机顶盒通过天线、卫星接收器或者网络接口接收到数字电视信号，然后使用解码器对信号进行解码。
解码器可以将数字信号转换为摹拟信号，使其能够在电视上显示。
2. 数据处理与存储机顶盒中的CPU负责接收和处理解码后的信号，将其转化为可供电视显示的图象和声音。
同时，CPU还负责控制机顶盒的各种功能和应用程序。
机顶盒中的存储器用于存储操作系统、应用程序和数据，以便快速访问和处理。
3. 用户界面与交互机顶盒的操作系统提供用户界面，用户可以通过遥控器或者其他输入设备进行操作。
用户可以通过界面选择电视频道、调整音量、设置喜好等。
机顶盒还可以提供互联网浏览、视频点播、游戏等功能，用户可以通过界面进行交互。
4. 数据传输与连接机顶盒可以通过网络接口连接到互联网，实现在线视频点播、网络电视等功能。
同时，机顶盒还可以通过外部存储设备（如USB闪存盘、硬盘等）进行数据传输和存储。
通过网络接口和外部接口，机顶盒可以与其他设备进行数据传输和连接。
5. 节目选择与播放机顶盒可以通过电视节目列表或者电子节目指南显示可供选择的电视频道和节目信息。
网络机顶盒 工作原理
网络机顶盒工作原理
网络机顶盒（Set-Top Box，简称STB）是一种能够接收和解码有线电视信号，将其转换为可以播放的视频和音频信号，并连接到电视机的设备。
它通过网络连接，可以提供多种多媒体服务，如收看直播节目、点播影片、播放网络视频、浏览网页等。
网络机顶盒的工作原理主要分为以下几个步骤：
1. 接收信号：网络机顶盒通过有线或无线方式接收传送有线电视信号的广播电视网络提供商（Cable TV Provider）发送的信号。
2. 解码信号：网络机顶盒对接收到的信号进行解码，将数字信号转换为视频和音频信号。
解码过程中，网络机顶盒使用特定的解码算法，例如MPEG-2、MPEG-4、H.264等。
3. 显示图像：解码后的视频信号经由HDMI、AV等接口输出到与网络机顶盒相连的电视上，显示为图像。
4. 播放音频：解码后的音频信号通过HDMI或音频输出接口传输到音响设备，通过扬声器播放出声音。
5. 网络连接：网络机顶盒通过以太网、Wi-Fi等方式与宽带网络连接，以获得互联网访问功能。
6. 多媒体服务：通过网络连接，网络机顶盒可以提供多种多媒
体服务，如点播、直播、网络视频、音乐、游戏等。
7. 用户操控：用户通过遥控器或其他输入设备，发送指令给网络机顶盒。
网络机顶盒根据接收到的指令，控制播放、切换频道、调整音量等操作。
总体来说，网络机顶盒的工作原理是通过接收、解码有线电视信号，并连接到电视机的设备转换为可播放的视频和音频信号，同时通过网络连接提供多种多媒体服务。
用户可以通过遥控器等方式操控网络机顶盒，实现对多媒体内容的浏览和播放。
STB常用接口介绍
STB=set top box 机顶盒1.RF（Radio Frequency）➢RF射频端子是最早在电视机上出现的，也是目前家庭有线电视采用的接口模式。
➢成像原理：将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
➢传输信号：模拟音视频信号➢优点：接口简单，成本低，传输距离远（＞100m）。
➢缺点：由于步骤繁琐，且音视频混合编码会互相干扰，所以它的输出质量也是最差的。
➢我司的RF调制器（21-69CH）也采用此种接口，常用调制器有两个端口：天线输入和TV输出，其输出制式有PAL 、NTSC、SECAM➢其主要不良现象有：TV无输出、条纹、图像发白、噪音等。
2.CVBS(Composite Video Broadcast Signal)➢复合视频信号，最简单、最原始的视频接口，也就是通常所称的RCA（标准视频输入）接口。
传输的是复合视频信号，传输介面是一根普通的视频线。
黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号。
➢传输信号：模拟音视频信号➢优点：传输方便、设备结构简单、成本低，成为目前电视设备上应用最广泛的接口。
➢缺点：由于A V接口是将亮度信号和色度信号采用频谱间置方法复合在一起的，传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，所以亮色串扰、清晰度低的问题是没法解决的，一般来说只适合用在低清晰度视频信号上。
3.S-Video(Separate Video)➢也有人称为Supper Video，二分量视频接口。
它将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)接口。
➢传输信号：模拟视频信号➢优点：采用亮色分离，使用独立的传输通道，在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DVB的信道编码采用RS（reed solomon外编码）+卷积交织（内编码）
方式，调制采用64QAM方式
机顶盒必须要完成QAM解调，RS解码和解交织（纠错处理），并输出
MPEG传输流的串行和并行数据
调制方式：
DVB-C：利用VHF/UHF载波，使用64-QAM调制方式，QAM正交振幅调制 DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控 DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、16APSK、 32APSK DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用）调制方式
STB工作原理
Hangzhou Motorola Internal Training Plan 2011-03-07 Zhou Min-jun
Motorola Confidential Proprietary
Summary
STB概念 STB分类 前端组织流程 STB工作原理 STB结构 STB主要技术
7
STB工作原理-具体描述
具体描述： 1.高频头接收广电有线网络的高频信号，然后通过QAM解调器完成信道
解码，再从载波中分离出包含视频、音频信号和其他数据信息的传送流
2.传送流中一般包含多个视频流、音频流和其他的数据信息 3.解复用器用来区分不同的数字电视节目，提取相应的视频、音频流和
数据流，并送入MPEG-2解码器和对应的解析软件，然后完成数字信息的还 原
4.付费电视，则需条件接收模块对音频、视频流实现解扰，并采用含记
账功能和含有识别用户的智能卡保证合法用户观看电视
5.MPEG-2解码器完成音频、视频信号的解压缩，经视频编码器和音频
D/A变换还原出模拟音频、视频信号，在电视机上显示高质量图像，并提 供多声道立体声节目
Motorola Confidential Proprietary
Motorola Confidential Proprietary
10Leabharlann STB工作原理-MPEG-TS解复用
信源进入电视网络前完成信道编码和信源编码，为了提高 信道利用率，使多个信号沿同一信道传输互不干扰，称为多 路复用
频分多路复用-模拟通信，时分多路复用-数字通信 MPEG-TS解复用：接收MPEG-TS流，并抽出节目PES数据，
音频DAC
将已解码的数字PCM数据解码称立体声模拟信号
Motorola Confidential Proprietary
13
STB结构
STB结构一般分为五个模块：
1.接收前端模块：调谐器和QAM解调器，该部分可以从射频信号中解调出MPEG-2传 输流 2.主模块：整个数字电视机顶盒的核心部分，解码部分可对传输流进行解码、解 复用、解扰等操作，嵌入式CPU和存储器用来运行和存储软件系统，并对各个模块 进行控制 3.电缆调制解调器模块：由一个双向调谐器、下行QAM解调器、上行QPSK/QAM调制 器和媒体访问控制（MAC）模块组成，该部分实现电缆调制解调的所有功能 4.音视频输出模块：对音视频信号进行D/A转换还原出模拟音视频信号，并在电视 机上输出 5.外围接口模块：丰富的外部接口，包括高速串行接口、通用串行接口USB等 注：音视频的解码由硬件实现，而机顶盒与PC的互联以及和Internet的互联则由 软件实现
1.解出MPEG2数字视频信号给视频编码器 2.解出MPEG2音频数据再解码为PCM数字音频信号再送给音频 数模变换
Motorola Confidential Proprietary
12
STB工作原理-视频编码和音频DAC 视频编码： 将已解码的MPEG2数字视频信号转换成模拟电视信号，经过一 个低通滤波器送到电视机的A/V插口上进行播放
这三类机顶盒硬件结构主要区别：信道的解码和解调部分 （传输介质不同）
Motorola Confidential Proprietary
4
数字电视网络业务流程
前端系统与播控中心
CA系统
发卡系统
用户管理系统
加扰机
发射塔
单 向
DMB 广播网
Motorola Confidential Proprietary
Motorola Confidential Proprietary
2
STB概念
利用电视网络作为传输平台，以电视机作为终端，用来增强
或扩展电视机功能的机顶盒
由于常放在电视机上面，所以叫机顶盒 将数字电视信号转换成模拟信号，并对经过数字化压缩的图
像和声音信号进行解码还原，产生模拟的视频和声音信号， 并通过显示器和音响设备给观众提供高质量的电视节目
8
STB工作原理-调谐模块（tuner）
调谐模块：通过天线接收到射频信号并下行变频为中频信
号，高频头是通过I2C总线技术来控制进行选台的（调谐）
Motorola Confidential Proprietary
9
STB工作原理-解调与信道解码
中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模块进行
包括视频PES、音频PES、数据PES，并将音频和视频数据直接 送给MPEG-2解码器进行解码
解复用模块：包括解扰（解密）引擎，可对加扰的数据进
行解扰，其输出是已解扰PES
Motorola Confidential Proprietary
11
STB工作原理-MPEG-2解码
解复用模块送出的数据是压缩的视频/音频PES数据 MPEG-2解码器：完成PES数据的解压缩，输出两组信号
也可以称为嵌入式计算设备，具有实时操作系统和强大的
CPU，支持广播和交互式多媒体应用，如电视、邮件、因特网 浏览等等
Motorola Confidential Proprietary
3
STB分类
卫星数字电视机（DVB-S） 地面数字电视机顶盒（DVB-T） 有线数字电视机顶盒（DVB-C）
电视机
5
前端组织流程（即射频信号的形成）
Motorola Confidential Proprietary
6
STB工作原理 即上行处理的逆向还原过程，接收数 字电视信号和处理MPEG-2标准的数字视 /音频信号，并将其转换成为模拟信号
