法兰_阀门_管的磅级
ASME磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN 多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分 公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa 数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位.在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
1巴(bar)=0.1兆帕(MPa)=100千帕(KPa)=1.0197 公斤/平方厘米1标准大气压(ATM)=0.101325兆帕(MPa)=1.0333巴(bar)因为单位相差都很小，你又不是工程人员。
阀门磅级换算
阀门磅级,MPA,BAR,PSI和公斤的含义和换算class15030040060080090015002500LBMpa 1.6-2.0 2.5-5.0 6.310.013.015.025.042.0MPA150LB对应1.6-2.0MPa，300LB对应2.5-5.0MPa，400LB对应6.3MPa，600LB对应10MPa，800LB对应13MPa，900LB对应15MPa，1500LB对应25MPa，2500LB对应42MPa我通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。

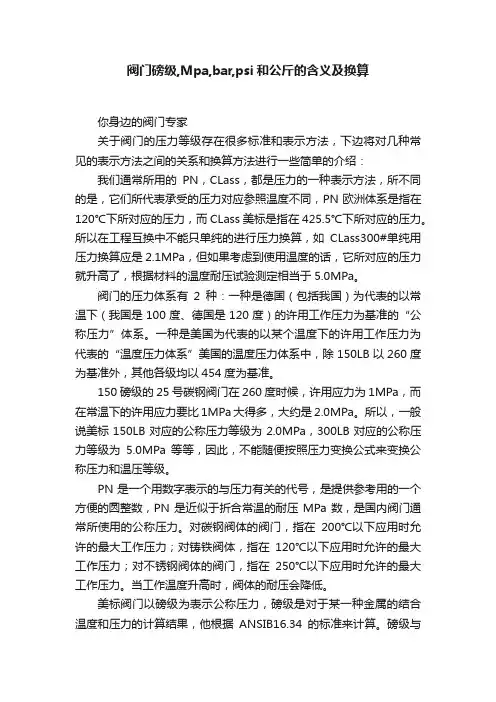

阀门磅级,Mpa,bar,psi和公斤的含义及换算
阀门磅级,Mpa,bar,psi和公斤的含义及换算你身边的阀门专家关于阀门的压力等级存在很多标准和表示方法，下边将对几种常见的表示方法之间的关系和换算方法进行一些简单的介绍：我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的压力体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等，因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的阀门，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的阀门，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSIB16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
阀门磅级换算
阀门磅级、MPa、bar、Psi和公斤的含义和换算Class 150 300 400 600 800 900 1500 2500 LBMPa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPa150LB对应1.6-2.0MPa，300LB对应2.5-5.0MPa，400LB对应6.3MPa，600LB对应10MPa，800LB对应13MPa，900LB对应15MPa，1500LB对应25MPa，2500LB对应42MPa我通常所用的PN，Class，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而Class美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
常用工业阀门法兰及垫片标准
密封面和衬里材料
T：铜合金 H：不锈钢 Y：硬质合金钢 X：橡胶
阀体材料
对于PN≤1.6MPa的碳
铸铁阀门或 PN>2.5MPa的碳钢阀 门则略去本单元
结构形式（闸）
公称压力(kgf/cm2)
１：明杆楔式单闸阀 ２：明杆楔式双闸板
3：明杆平行单闸板 4：明杆平行双闸板 ５：暗杆楔式单闸板
6：暗杆楔式双闸板
.
15
二、阀门的分类
• 按介质工作温度分类：
高温阀 — t 大于450℃的阀门。 中温阀 — 120 ℃小于 t 小于450 ℃的阀门。 常温阀 — -40 ℃小于 t 小于120 ℃的阀门。 低温阀 — -100 ℃小于 t 小于-40 ℃的阀门。 超低温阀 — t 小于-100 ℃的阀门。
.
16
.
41
一、法兰结构型式、参数
松套法兰的连接实际也是通过焊接实现的，只是这种法 兰是松套在已与管子焊接在一起的附属元件上，然后通过 连接螺栓将附属元件和垫片压紧以实现密封，法兰（即松 套）本身则不接触介质。这种法兰连接的优点是法兰可以 旋转，易于对中螺栓孔，使用在大口径管道上易于安装， 也适用于管道需要频繁拆卸以供清洗和检查的地方。其法 兰附属元件材料与管子材料一致，而法兰材料可与管子材 料不同，因此比较适合于输送腐蚀性介质的管道。
接触或密封面受压塑性变形而达到密封的目的。
(1) 平面密封
(2) 锥面密封
.
(3) 球面密封
23
三、阀门的基本参数
阀门填料函
（１）填料函结构：由填料压盖、 填料和填料垫组成。填料函结构分为 压紧螺母式、压盖式和波纹管式。
.
24
三、阀门的基本参数
（２）填料圈数 软质填料：PN≤2.5MPa时，4-10圈； PN＝4.0-10MPa时，8-10圈 成型塑料填料：上填料一圈，中填料3-4圈，
磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表(2011-03-04 22:56:21)标签：杂谈在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class 3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I 是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位. 在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表(2011-03-04 22:56:21)标签：杂谈在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class 3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I 是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位. 在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
阀门磅级换算
335.0(3350.0)
符号Symbol
被乘数Multiply
乘数By
积To Obtain
符号Symbol
流量
Flow
立方英尺/分
Cubic Feet/Min.
62.43
磅（水）/分
Pounds of Water/Min.
立方英尺/秒
Cubic Feet/Sec.
448.831
15.0(150.0)
16.0(160.0)
20.0(200.0)
25.0(250.0)
28.0(280.0)
32.0(320.0)
42.0(420.0)
50.0(500.0)
63.0(630.0)
80.0(800.0)
100.0(1000.0)
125.0(1250.0)
160.0(1600.0)
200.0(2000.0)
250.0(2500.0)
335.0(3350.0)
公制与英制换算表（适用于阀门）
newmaker
公称
通径
Size
英寸In.
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
3 1/2
4
5
6
8
10
12
14
16
毫米DN
8
10
15
20
25
32
40
50
65
80
90
100
125
150
200
250
300
立方英尺Cubic Feet
磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表(2011-03-04 22:56:21)标签：杂谈在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class 3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I 是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位. 在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
法兰压力等级标准
法兰压力等级标准2010-8-24 11:10:08我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
常说阀门的“磅级LB”，也就是阀门的压力等级class，国外常用单位是lbf/in2(磅/平方英寸)，我国的常用单位是Mpa(兆帕)，由此将阀门压力等级有低到高分为：LB 150 300 400 600 900 1500 2000 2500 等，相对应与Mpa 2.0 5.0 6.3 10.0 15.0 25.0 33.7 42.0 ,这是一个相对应的压力范围，而并不是要拿LB与Mpa去做单位换算。
我国和欧洲所用的公制体系下用于标识阀门压力等级的是：公称压力（或者MPa）。
而美国用于标识阀门的是：磅级（CL）。
两者是不能通过“单位换算”来转换的。
将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。
美国阀门和管件工业制造商标准化协会标准
美国阀门和管件工业制造商标准化协会标准1、MSS SP-6-07管法兰以及阀门和管件端法兰的接触面标准粗糙度2、MSS SP-9-08青铜、铁和钢制法兰的孔口平面3、MSS SP-25-1998阀门、管件、法兰和管接头的标准标记方法4、MSS SP-42-2004150磅级，法兰和对焊连接耐腐蚀闸阀、截止阀、角阀和止回阀5、MSS SP-44-2010钢制管道法兰6、MSS SP-45-2003旁通和排放连接7、MSS SP-51-2003轻型150磅级耐腐蚀铸造法兰和法兰管件8、MSS SP-53-1999(R2002)阀门、法兰、管件及其他管道附件用钢铸件和钢锻件质量标准磁粉检验方法9、MSS SP-55-2006阀门、法兰、管件及其它管路附件的铸钢件质量标准用于表面缺陷评定的目视检验法10、MSS SP-61-2009钢阀门的压力试验13、MSS SP-67-2002aButterfly Valves 蝶阀14、MSS SP-68-1997（R2004）偏心结构的高压蝶阀15、MSS SP-70-2006法兰端和螺纹端灰铸铁闸阀16、MSS SP-71-2005法兰端和螺纹端旋启式灰铸铁止回阀17、MSS SP-72-1999法兰端或对焊端的通用球阀18、MSS SP-78-1998法兰和螺纹端铸铁旋塞阀19、MSS SP-79-2010承插焊缩径接头20、MSS SP-80-2008青铜闸阀、截止阀、角阀和止回阀21、MSS SP-81-2006不锈钢无阀盖法兰刀形闸阀22、MSS SP-82-1992阀门压力试验方法23、MSS SP-83-20063000磅级承插焊和螺纹连接钢管活接头24、MSS SP-85-2002法兰端和螺纹端连接的铸铁截止阀和角阀25、MSS SP-88-2010隔膜阀26、MSS SP-91-1992(R1996)阀门手动操作指南27、MSS SP-92-1987(R1992)MSS阀门用户指南28、MSS SP-93-1999（R2004）阀门、法兰、管件及其他管道附件用钢铸件和钢锻件质量标准液体渗透检验方法29、MSS SP-94-1999（R2004）阀门、法兰、管件及其它管路附件的铁素体、马氏体铸钢件质量标准超声波检验方法30、MSS SP-101-1989部份回转阀门驱动装置的连接法兰和驱动件的尺寸和工作特性31、MSS SP-102-1989多回转阀门驱动装置的连接法兰和驱动件的尺寸和工作特性32、MSS SP-108-2002弹性密封的铸铁偏心塞阀33、MSS SP-112-1993评定铸造表面粗糙度的质量标准目视和触感方法34、MSS SP-117-2006用于截止阀和闸阀的波纹管密封件35、MSS SP-118-2007法兰端、无法兰端、螺纹端和焊接端紧凑型钢制截止阀和止回阀（化工和石油精炼用）36、MSS SP-120-2006升降式阀杆（明杆）钢制阀门柔性石墨填料系统（设计要求）36、MSS SP-125-2010Gray Iron and Ductile Iron In-Line, Spring-Loaded, Center- Guided Check Valves。
法兰分类及选用标准
压力等级PN，MPa 0.6～25.0 1.0～16.0 1.0～16.0 6.3～25.0 0. 6～1.6 1.0～10.0 1.0～10.0 1.0～10.0 0.6～4.0 0.6～1.6 0.6～4.0
三、法兰的密封形式
法兰类型
密封面型式
突面（RF）
平焊环松套法兰（PJ/PR） 凹凸面（MFM）
2009版公称压力是按bar为单位，97版公称是按MPa为单位， 16bar=1.6MPa。
法兰分类及选用标准
讲义内容
一 法兰的概念
二 法兰的分类
三 法兰的密封形式
四 法兰的使用范围及代号说明
五
法兰的常见故障
法兰分类及选用标准
讲义内容
一 法兰的概念
二 法兰的分类
三 法兰的密封形式
四 法兰的使用范围及代号说明
标准号
• 板式平焊法兰
PL
• 带颈平焊法兰
SO
HG 20616
• 带颈对焊法兰
WN HG 20617
• 整体法兰
IF
HG 20618
• 承插焊法兰
SW HG 20619
• 螺纹法兰
Th
HG 20620
• 对焊环松套法兰 PJ/SE HG 20621
• 平焊环松套法兰 PJ/PR
• 法兰盖
BL
பைடு நூலகம்HG 20622
• 衬里法兰盖
BL（S）
• 大直径管法兰
WN HG 20623
法兰分类及选用标准
讲义内容
一 法兰的概念
二 法兰的分类
三 法兰的密封形式
四 法兰的使用范围及代号说明
五
法兰的常见故障
法兰分类及选用标准
阀门标准
美标压力等级分为：150Lb、300Lb、400Lb、600Lb、800Lb、900Lb、1500Lb、2500Lb、3500Lb、4500Lb磅级压力。
国标通常分为：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、10.0Mpa、16.0Mpa、320Mpa 等石化系列标准是与美标一一对应的。
150LB=PN2.0300LB=PN5.0600LB=PN10.0900LB=PN15.01500LB=PN25.02500LB=PN42.0阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
第二功能作用名称代号 第二功能作用名称代号 保温型 B 排渣型 P 低温型 D a 快速型Q 防火型 F （阀杆密封）波纹管型W 缓闭型H——a低温型指允许使用温度低于-46℃以下的阀门。
二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示； 对于气动或液动机构操作的阀门：常开式用6K 、7K 表示；常闭式用6B 、7B 表示； 防爆电动装置的阀门用9B 表示。
三单元：连接型式类型 安全阀蝶阀隔膜阀止回阀 底阀 截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号 A D G HJ L P Q S U X Y Z传动 方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 手轮 代号 0123456789无代号连接方式 内螺纹 外螺纹 两不同连接法兰 焊接 对夹 卡箍 卡套 代号 12346789四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表(2011-03-04 22:56:21)标签：在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class 3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I 是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位. 在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
阀门的磅级和公称压力
class 150 300 400 600 800 900 1500 2500 LBMpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPA我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
ASME磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN 多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分 公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa 数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位.在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
1巴(bar)=0.1兆帕(MPa)=100千帕(KPa)=1.0197 公斤/平方厘米1标准大气压(ATM)=0.101325兆帕(MPa)=1.0333巴(bar)因为单位相差都很小，你又不是工程人员。
阀门磅级和公称压力对照表
阀门磅级和公称压力对照表大家都知道:class 150 300 400 600 800 900 1500 2500 LBMpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.042.0 MPA我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
阀门磅级换算
阀门磅级、psi、MPa、 Bar、公斤的含义和换算class 150 300 400 600 800 900 1500 2500Mpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0我通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300LB单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”，美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN 是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MPA, BAR, PSI和公斤的含义和换算
class 150 300 400 600 800 900 1500 2500 LB Mpa 1.6·2.0 2.5·5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPA 150LB对应1.6-2.0MPa，300LB对应2.5-5.0MPa，400LB对应6.3MPa，600LB对应10MPa，800LB对应13MPa，900LB对应15MPa，1500LB对应25MPa，2500LB对应
42MPa
我通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass
美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级
（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下
的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
日本主要用K值表示压力等级。
对于气体的压力，在中国，我们一般更常用其质量单位“公斤”描述（而不是“斤”），单位kg。
其对应的压强单位是“kg/cm2”，一公斤压力就是一公斤的力作用在一个平方厘米上。
同样，相对应于国外，对于气体的压力，常用的压强单位是“psi”，单位是“1 pound/inch2”, 就是“磅/平方英寸”，英文全称为Pounds per square inch。
但是更常用的是直接称呼其质量单位，即磅(LB.)，实际这LB.就是前面提到的磅力。
把所有的单位换成公制单位就可以算出：1 psi=1磅/inch2 ≈0.068bar，1 bar≈14.5psi≈0.1MPa，欧美等国家习惯使用psi作单位。
在Class600和Class1500中对应欧标和美标有两个不同数值，11MPa（对应600磅级）是欧洲体系规定，这是在《ISO 7005-1-1992 Steel Flanges》里面的规定；10MPa（对应600磅级）是美洲体系规定，这是在ASME B16.5里面的规定。
因此不能绝对地说
600磅级对应的就是11MPa或者10MPa，不同体系的规定是不同的。
psig 就叫做(英制)蒸气压力,锅炉内[蒸气]的压力.蒸气归蒸气,空气归空气,空气中含有水气时,水分的重量是可以分离计算成(psig)的,但是我以为[psig]单独表示时,应该是指[锅炉内饱和水蒸汽的压力]. psi是磅/平方英吋 (念做每平方英吋xx磅) 如果是Kg/cm2 换算成psi, 1Kg/cm2 = 14.21psi 1psi = 0.454Kg/(2.54cm)2 = 0.07037kg/cm2 则倒数就是 14.21 1大气压=760.00027mHg 1mHg=133.322pa 1大气压=101324.75pa 1kpa=>1000pa / 133.322pa X 13.6(水银比重) => 102.0087mH2O PSID, psid Pounds per Square Inch Differential. Not just a unit, but a comment that the number represents a difference between two pressures. PSID gauges have two input connectors. PSIA is PSID relative to vacuum, PSIG is PSID relative to local atmospheric pressure, and PSIS is PSID relative to a sealed14.7-psipressurevessel.
PSI = Pound per Square Inch (磅/每平方英吋) PSID == PSI Differential (PSI 压差). PSIA == PSID to Vacuum (对真空的压差) PSIG == PSID to environment (对表外环境的压差) 也就是平时说的psi 是压力单位磅每平方英寸
1psi=6.894KPa=0.00689MPa
1MPa=145psi=10公斤/平方厘米。
