数控铣削编程与加工
《数控铣床编程与加工》课程标准

《数控铣床编程与加工》课程标准一、课程名称: 数控铣床编程与加工二、对象: 三年制中职数控技术应用专业学生三、课时: 224学时四、学分: 14分五、课程目标通过任务引领、工艺分析、数学处理、程序编制、仿真模拟和加工实训等活动项目, 使学生掌握正确数控铣削编程的指令格式、编程方法, 会数控铣床的操作和零件的铣削加工;使学生具备从事本职业工种所必需的数控铣削编程与操作技能。
同时培养学生爱岗敬业、团结协作、吃苦耐劳的职业精神与新技术应用意识。
职业能力目标:(一)知识目标1. 掌握典型数控机床的加工能力及技术规格方面的相关知识;2. 掌握数控机床工具系统方面的相关知识;3. 掌握阅读数控加工工艺卡片及编制工艺文件方面的相关知识;4. 掌握典型系统数控机床常用指令编制数控加工程序方面的相关知识;5. 了解数控机床操作加工方面的相关知识。
(二)能力目标1. 会选用数控机床品种及技术规格;2. 会选用数控机床工具系统;3. 会阅读数控加工工艺卡片;4. 会用典型系统数控机床常用指令编制中等复杂零件数控加工程序;5.会简单操作数控机床、组装刀具组、装夹找正零件、对刀及数据设定, 校核程序的正确性;(三)素质目标1. 使学生学会学习方法, 养成不断进取、探索知识和能力边界、务实创新性工作的习惯;2.使学生热爱专业工作, 初步形成良好的专业素质、职业习惯和综合工作能力;3. 使学生关心他人、关心集体、具有团队合作的基本素质和良好的职业道德。
六、教学设计思路本课程主要培养数控技术应用专业学生数控铣削编程与操作的技能;该课程进行了系统的改革, 打破原来的学科体系, 构建了全新的以工作任务为中心、以项目课程为主体的职教课程体系。
通过这样的改革, 希望能够促进本课程与岗位能力需求的紧密匹配;使学生能够把所学的课程内容与工作任务紧密联系起来, 促进技术实践能力的形成, 最大限度激发学生的学习兴趣。
七、内容要求八、教学情境设计与建议1. 教师应依据工作任务中的典型产品为载体安排和组织教学活动。
数控铣削编程与加工技术习题及答案

数控铣削编程与加工技术习题及答案《数控铣削编程与加工技术》习题及答案一、选择题1(编程员在数控编程过程中~定义在工件上的几何基准点称为, C ,A. 机床原点B. 绝对原点C. 工件原点D. 装夹原点 (程序中的每一行称为一个( D )。
2A. 坐标B. 字母C. 符号D. 程序段 3(在数控机床的加工过程中~要进行测量刀具和工件的尺寸、工件调头、手动变速等固定的手工操作时~需要运行, A ,指令 A. M00 B.M98 C. M02 D. M034(下列关于G54与G92指令说法中不正确的是, C , A. G54与G92都是用于设定工件加工坐标系的。
B. G92是通过程序来设定加工坐标系的~G54是通过CRT/MDI在设置参数方式下设定工件加工坐标系的。
C. G92所设定的加工坐标原点是与当前刀具所在位置无关。
D. G54所设定的加工坐标原点是与当前刀具所在位置无关。
5(地址编码A的意义是, A , A(围绕X轴回转运动的角度尺B. 围绕Y轴回转运动的角度尺寸C. 平行于X轴的第二尺寸D. 平行于Y轴的第二尺寸 6(在G55中设置的数值是, A ,。
A. 工件坐标系的原点相对机床坐标系原点偏移量B. 刀具的长度偏差值C. 工件坐标系的原点D. 工件坐标系原点相对对刀点的偏移量7(数控系统中G95指令用于指定, B , 。
A. F值为mm/分B. F值为mm/转C. S值为恒线速度D. S值为主轴转速 8(, D ,是非模态指令。
A、G0B、G1C、G91D、G04 9(在安排工步时~应安排, B , 工步。
A、简单的B、对工件刚性破坏较小的10(在确定定位方案时~应尽量将, B , 。
A、工序分散B、工序集中11(在程序编制时~总是把工件看作, A,。
A、静止的B、运动的12(球头铣刀的刀位点是指, A ,。
A、球心B、刀尖13(精加工时~切削速度选择的主要依据是, B , 。
A、刀具耐用度 B、加工表面质量二、判断题1(,Y ,立铣刀的刀位点是刀具中心线与刀具底面的交点。
《数控铣削编程与加工技术》课程标准

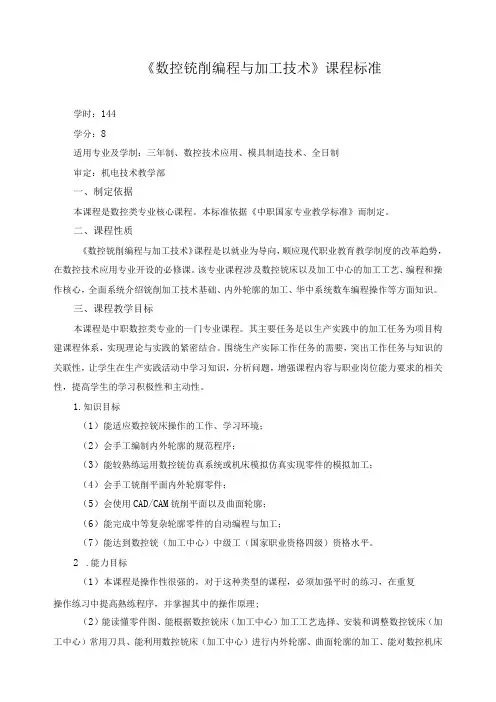

《数控铳削编程与加工技术》课程标准学时:144学分:8适用专业及学制:三年制、数控技术应用、模具制造技术、全日制审定:机电技术教学部一、制定依据本课程是数控类专业核心课程。
本标准依据《中职国家专业教学标准》而制定。
二、课程性质《数控铳削编程与加工技术》课程是以就业为导向,顺应现代职业教育教学制度的改革趋势,在数控技术应用专业开设的必修课。
该专业课程涉及数控铳床以及加工中心的加工工艺、编程和操作核心,全面系统介绍铳削加工技术基础、内外轮廓的加工、华中系统数车编程操作等方面知识。
三、课程教学目标本课程是中职数控类专业的一门专业课程。
其主要任务是以生产实践中的加工任务为项目构建课程体系,实现理论与实践的紧密结合。
围绕生产实际工作任务的需要,突出工作任务与知识的关联性,让学生在生产实践活动中学习知识,分析问题,增强课程内容与职业岗位能力要求的相关性,提高学生的学习积极性和主动性。
1.知识目标(1)能适应数控铳床操作的工作、学习环境;(2)会手工编制内外轮廓的规范程序;(3)能较熟练运用数控铳仿真系统或机床模拟仿真实现零件的模拟加工;(4)会手工铳削平面内外轮廓零件;(5)会使用CAD/CAM铳削平面以及曲面轮廓;(6)能完成中等复杂轮廓零件的自动编程与加工;(7)能达到数控铳(加工中心)中级工(国家职业资格四级)资格水平。
2.能力目标(1)本课程是操作性很强的,对于这种类型的课程,必须加强平时的练习,在重复操作练习中提高熟练程序,并掌握其中的操作原理;(2)能读懂零件图、能根据数控铳床(加工中心)加工工艺选择、安装和调整数控铳床(加工中心)常用刀具、能利用数控铳床(加工中心)进行内外轮廓、曲面轮廓的加工、能对数控机床进行日常的维护保养、上网查找相关资料、全面深入地掌握相关方法;(3)学会举一反三的方法,能在课外摸索一些新的加工工艺,并能学习使用。
3.素质目标(1)培养学生认真细致的学习态度和科学的求学态度,注重动手;(2)培养学生强烈的责任心和良好的敬业精神;(3)培养学生具有互助合作的精神。
数控铣削加工工艺与编程实例

(3)工、量、刃具选择
(4)合理选择切削用量
2.编制参考程序 1)认真阅读零件图,确定工件坐标系。根据工件坐标系 建立原则,X、Y向加工原点选在φ60H7mm孔的中心, Z向加工原点选在B面(不是毛坯表面)。工件加工原点 与设计基准重合,有利于编程计算的方便,且易保证零 件的加工精度。Z向对刀基准面选择底面A,与工件的定 位基准重合,X、Y向对刀基准面可选择φ60H7mm毛坯 孔表面或四个侧面。 2)计算各基点(节点)坐标值。如图3-112所示各圆的 圆心坐标值见表3-32。
子程序:
3.6.4 加工中心零件的编程与操作
图3-105所示为端盖零件,其材料为45钢,毛坯尺寸为 160mm×160mm×19mm。试编写该端盖零件的加工 程序并在XH714加工中心上加工出来。
(1)加工方法 由图3-105可知,该盖板材料为铸铁,故毛坯为铸件,四 个侧面为不加工表面,上下面、四个孔、四个螺纹孔、 直径为φ60mm的孔为加工面,且加工内容都集中在A、 B面上。从定位、工序集中和便于加工考虑,选择A面为 定位基准,并在前道工序中加工好,选择B面及位于B面 上的全部孔在加工中心上一次装夹完成加工。 该盖板零件形状较简单,尺寸较小,四个侧面较光滑, 加工面与非加工面之间的位置精度要求不高,故可选机 用平口钳,以盖板底面A和两个侧面定位,用机用平口 钳的钳口从侧面夹紧。
3)参考程序:数控加工程序单见表3-33。
加工φ160mm中心线上孔的子程序的数控加工程序单见 表3-33。
加工φ100mm中心线上孔的子程序的数控加工程序单见 表3-33。
3.操作步骤及内容 1)机床上电。合上空气开关,按“NC启动”。 2)回参考点。选择“机械回零”方式,按下“循环启动”按钮,完成 回参考点操作。返回零点后,X、Y、Z三轴向负向移动适当距离。 3)刀具安装。按要求将所有刀具安装到刀库,注意刀具号是否正 确。 4)清洁工作台,安装夹具和工件。检查坯料的尺寸,确定工件的 装夹方式(用机用虎钳夹紧)。将机用虎钳清理干净装在干净的工 作台上,通过百分表找正、找平机用虎钳并夹紧,再将工件装正在 机用虎钳上,工件伸出钳口8mm左右。
数控铣削加工工艺编程及操作

数控铣削加工工艺编程及操作
第一章:子程序的调用及编写格式
一.在广数控系列机床中子程序的调用代码编写格式为例:“P21217”其中“P2”代表调用次数,而“1217“则代表被调用的程序号。
子程序号需满足四位数。
如“P50015”“P5”代表子程序的调用次数,“0015”则代表被调用的子程序号。
在法兰克系统中子程序的调用通常编写格式为例:“P2L1217”其中“P2”代表子程序的调用次数,“L1217”则代表被调用的子程序号。
调用实例:主程序子程序子程序
O1217 O0030 O0040
M98 P50030 M98 M99
M98 P30040 M99
M30
注:其中“M98”代表调用子程序,“M99”则代表返回调用子程序前的程序段,其中要注意的是:在使用M98调用子程序后应在下一程序段前加M99返回调用前程序,否则机床将默认之前调用的子程序段为最后程序,将不再继在数控铣床编程中,通常使用右手笛卡儿坐标系为基准,如下图所示:
第二章数控铣床程序编写及坐标一.“G”代码<准备功能>
1.“G”代码根据组别号可分为、模态与非模态两种。
G90 G00X__Y__Z__其中。
数控铣削加工工艺与编程

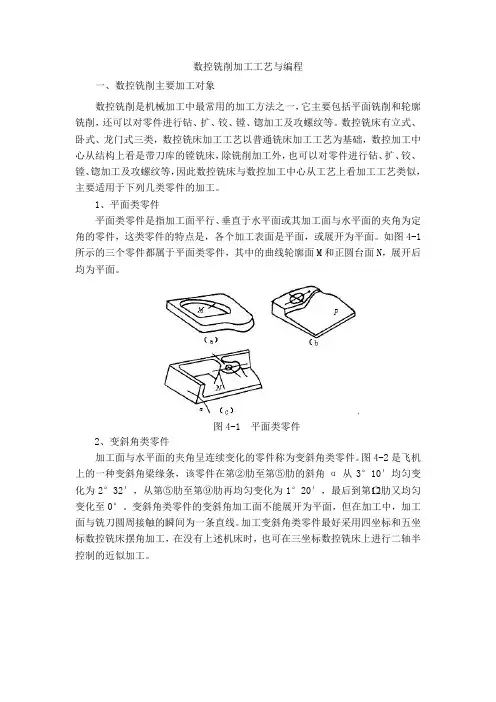

数控铣削加工工艺与编程一、数控铣削主要加工对象数控铣削是机械加工中最常用的加工方法之一,它主要包括平面铣削和轮廓铣削,还可以对零件进行钻、扩、铰、镗、锪加工及攻螺纹等。
数控铣床有立式、卧式、龙门式三类,数控铣床加工工艺以普通铣床加工工艺为基础,数控加工中心从结构上看是带刀库的镗铣床,除铣削加工外,也可以对零件进行钻、扩、铰、镗、锪加工及攻螺纹等,因此数控铣床与数控加工中心从工艺上看加工工艺类似,主要适用于下列几类零件的加工。
1、平面类零件平面类零件是指加工面平行、垂直于水平面或其加工面与水平面的夹角为定角的零件,这类零件的特点是,各个加工表面是平面,或展开为平面。
如图4-1所示的三个零件都属于平面类零件,其中的曲线轮廓面M和正圆台面N,展开后均为平面。
图4-1 平面类零件2、变斜角类零件加工面与水平面的夹角呈连续变化的零件称为变斜角类零件。
图4-2是飞机上的一种变斜角梁缘条,该零件在第②肋至第⑤肋的斜角α从3°10′均匀变12肋又均匀化为2°32′,从第⑤肋至第⑨肋再均匀变化为1°20′,最后到第○变化至0°。
变斜角类零件的变斜角加工面不能展开为平面,但在加工中,加工面与铣刀圆周接触的瞬间为一条直线。
加工变斜角类零件最好采用四坐标和五坐标数控铣床摆角加工,在没有上述机床时,也可在三坐标数控铣床上进行二轴半控制的近似加工。
图4-2 变斜角零件3、曲面类零件加工面为空间曲面的零件称为曲面类零件。
曲面类零件的加工面不仅不能展开为平面,而且它的加工面与铣刀始终为点接触。
加工曲面类零件一般采用三坐标数控铣床。
加工曲面类零件的刀具一般使用球头刀具,因为其他刀具加工曲面时更容易产生干涉而过切邻近表面。
加工立体曲面类零件一般使用三坐标数控铣床,采用以下两种加工方法。
(1)行切加工法采用三坐标数控铣床进行二轴半坐标控制加工,即行切加工法。
如图4-3所示,球头铣刀沿XY平面的曲线进行直线插补加工,当一段曲线加工完后,沿X方向进给ΔX再加工相邻的另一曲线,如此依次用平面曲线来逼近整个曲面。
数控铣削加工工艺与编程

第三章数控铣削加工工艺与编程第一节数控铣削加工工艺序号:19要紧内容:一、数控铣床的要紧加工对象数控铣床的要紧加工对象有:1.平面类零件2.变歪角类零件3.曲曲折折曲曲折折折折面类(立体类)零件。
二、数控铣削加工工艺规程的制订数控加工程序不仅包括零件的工艺规程,还包括切削用量、走刀路线、刀具尺寸和铣床的运动过程等,因此必须对数控铣削加工工艺方案进行具体的制定。
1.数控铣削加工的内容〔1〕零件上的曲曲折折曲曲折折折折线轮廓,特别是由数学表达式描绘的非圆曲曲折折曲曲折折折折线和列表曲曲折折曲曲折折折折线等曲曲折折曲曲折折折折线轮廓;〔2〕已给出数学模型的空间曲曲折折曲曲折折折折面;〔3〕外形复杂、尺寸繁多、划线与检测困难的部位;〔4〕用通用铣床加工时难以瞧瞧、测量和操纵进给的内外凹槽;〔5〕以尺寸协调的高精度孔或面;〔6〕能在一次安装中顺带铣出来的简单外表;〔7〕采纳数控铣削后能成倍提高生产率,大大减轻体力劳动强度的一般加工内容。
2.零件的工艺性分析〔1〕零件图样分析1〕零件图样尺寸的正确标注;2〕零件技术要求分析;3〕零件图上尺寸标注是否符合数控加工的特点。
〔2〕零件结构工艺性分析1〕保证获得要求的加工精度;2〕尽量统一零件外轮廓、内腔的几何类型和有关尺寸;3〕选择较大的轮廓内圆弧半径;4〕零件槽底部圆角半径不宜过大;5〕保证基准统一原那么;6〕分析零件的变形情况。
〔3〕零件毛坯的工艺性分析1〕毛坯应有充分、稳定的加工余量;2〕分析毛坯的装夹适应性;3〕分析毛坯的余量大小及均匀性。
小结:数控铣床要紧加工对象的特点、零件的工艺性分析。
序号:20课题课题二数控铣削工艺路线课时 2目的要求具体了解制定数控铣削工艺路线的各个环节,明确各项细那么,掌握“合理〞度。
知识点加工方法、工序、加工顺序、装夹方案、进给路线、切进、切出、行切、环切。
要害点加工方法、加工顺序、进给路线、切进、切出教学进程设计1.具体介绍数控铣削工艺路线的各个环节;2.强调合理性;3.举例引证。
数控铣床的操作与编程

数控铣床的操作与编程数控铣床是一种可以自动控制铣削加工的机床,通过预先编写好的程序,可以实现不同形状和尺寸的零件加工。
本文将从操作和编程两个方面详细介绍数控铣床的使用。
一、数控铣床的操作1.开机准备:首先,需要确保机床的电源连接正常,并根据机床的要求调整好电压。
然后检查润滑系统的润滑油和冷却液是否充足,并打开润滑系统的开关。
2.设备调试:启动机床后,加载主程序,并根据轴坐标系统的要求进行坐标设定,将工件固定在工作台上。
随后,可以通过手动方式将刀具调到所需的起点位置。
3.自动操作:设置具体的加工参数,例如刀具的转速、进给速度和切削深度等。
然后,启动自动运行程序,机床会自动进行铣削加工。
在加工过程中,需要及时观察工艺过程,并根据需要调整刀具的位置等参数。
4.加工结束:当加工任务完成后,应及时关闭数控铣床,并清理加工区域。
同时,需要对机床进行检查,保证各个部件的安全和正常运行。
二、数控铣床的编程1.编程语言:数控铣床的编程主要通过G代码来实现。
G代码是一种用于控制机床运动的指令语言,通过不同的指令可以实现不同的功能。
2.坐标系:在编程时,需要明确使用的坐标系。
数控铣床通常使用的坐标系有绝对坐标系和相对坐标系两种。
绝对坐标系是指以机床坐标原点为零点,以工件上其中一固定点为基准进行编程;相对坐标系是以刀具当前位置为零点,以刀具的运动方向为基准进行编程。
3.几何指令:使用G代码可以实现不同的几何功能,如直线、圆弧、孤立点等。
在编程时,需要确定刀具的起点和终点坐标,以及刀具的路径和切削深度等参数。
4.速度指令:使用F代码可以设置刀具的进给速度,单位通常为毫米/分钟。
在编程时,需要根据具体的加工情况,选择合适的进给速度,以确保加工质量和效率。
5.刀具补偿:有时候,由于刀具的直径和轨迹的误差等原因,需要进行刀具补偿来纠正加工误差。
在编程时,可以使用H代码来设置刀具补偿的值,以调整刀具的路径和位置。
6.循环指令:在编程中,可以使用循环指令来实现重复的加工操作。
数控铣削加工工艺与编程实例

第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
(3)参考程序
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
3.操作步骤及内容 1)开机。开机,各坐标轴手动回机床原点。 2)刀具安装。根据加工要求选择φ16mm高速钢立铣刀,用弹簧夹 头刀柄装夹后将其装上主轴。 3)清洁工作台,安装夹具和工件。将机用虎钳清理干净装在干净 的工作台上,通过百分表找正,再将工件装正在机用虎钳上。 4)对刀设定工件坐标系。首先用寻边器对刀,确定X、Y向的零偏 值,将X、Y向的零偏值输入到工件坐标系G54中;然后将加工所用 刀具装上主轴,再将Z轴设定器安放在工件的上表面上,确定Z向的 零偏值,输入到工件坐标系G54中。 5)设置刀具补偿值。首先将刀具半径补偿值8.3输入到刀具补偿地 址D01;然后将刀具半径补偿值8.0输入到刀具补偿地址D02。
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
3)参考程序:数控加工程序单见表3-33。
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
第三章 数控铣床与加工中心编程与操作
5)钻M16的底孔、倒角、攻螺纹。M16螺纹孔为保证垂 直度,采用钻中心孔→钻底孔→倒角→攻螺纹的加工方 案,钻M16的底孔、倒角、攻螺纹进给路线如图3-111所 示。
第三章 数控铣床与加工中心编程与操作
(3)工、量、刃具选择
第7章数控铣削编程与加工应用实例

这种情况下,若用同一把刀进行挖槽加工,则要求刀具在轮 廓边界1上连续切削时,使用一次刀具半径补偿;当刀具在轮廓边界2 上连续切削时,要撤消前次刀具半径补偿,重新建立新的刀具半径补 偿值,粗加工后,根据实测及各自公差的要求对刀补值作不同的修改, 调整后再进行精加工。
上一页 下一页 返回
7.2 挖槽加工实例
4)铣削图7-4(c)所示的凸台轮廓时,亦可看作挖槽加工的特例。 但此时不能用图纸所示的外轮廓作为加工边界,因为将这轮廓作为边 界时,角上的部分材料可能铣不掉,见图7-9(a)所示,1、2、3、4分别 为4个角残留的材料。此时可改为以边界2作为挖槽加工边界,4个角上 就不会留下残余材料。见图7-9(b)所示。
铣削工件外轮廓,通常采用高速钢或硬质合金的立铣刀,下刀点 选择在工件实体外,并使切入点位置和方向尽可能沿工件轮廓切向延 长线方向。刀具切入和切出时要注意避让夹具,并要避免碰到工件上 不该切削的部位。切出工件时仍要尽可能沿工件轮廓切向延长线方向 切出工件,以利于刀具受力平稳同时尽可能保证工件轮廓过度处无明 显接痕。
2)选择加工机床:用立式三坐标数控铣床较为合适 3)加工工序与工步的划分及走刀路线的确定 根据图样分析,凸台加工时材料的切削量不大,而且材料的切削 性能较好,选择φ20的圆柱形直柄立铣刀,材料为高速钢(HSS),沿 轮廓铣削一周即可去处余量,考虑实习用机床主轴刚性不够,深度 6mm,采用分层加工每次切深3mm。
(1)图7-3中基点A的坐标计算
在Rt△O1CD中,
数控铣削零件加工工艺设计及自动编程

数控铣削零件加工工艺设计及自动编程数控铣削是一种利用数控设备进行精密加工的方法。
它可以将图纸上的零件准确地加工成为实物。
在进行数控铣削加工时,需要对工艺进行设计并进行自动编程,以保证加工精度和效率。
一、工艺设计1. 零件分析在进行工艺设计之前,需要先对零件进行分析。
分析的主要目的是确定零件的加工形式以及加工顺序。
根据零件的材质、形状、尺寸和表面粗糙度等参数,确定最佳的加工策略。
2. 加工顺序在确定加工策略之后,需要根据操作工艺的要求以及零件的结构特点,确定加工的顺序。
常用的加工顺序包括:粗加工、半精加工、精加工、面加工等。
3. 工艺参数在加工零件时,需要设置一些工艺参数。
这些参数包括:切削速度、进给速度、切削深度等。
在进行数控铣削加工前,需要根据零件的具体要求进行设置,以确保加工精度和效率。
二、自动编程进行数控铣削加工时,需要通过自动编程的方法将加工路径和参数输入数控设备中。
具体步骤如下:1. 绘制零件的加工图在进行自动编程前,需要先绘制零件的加工图。
绘制时需要注意各部位的尺寸和位置关系。
2. 数控程序生成在绘制完成后,需要根据加工顺序以及加工路径进行数控程序的生成。
数控程序的生成一般分为两种方式:手动编程和自动编程。
手动编程需要对数控编程语言有一定的掌握,而自动编程则是利用专业的自动编程软件来生成数控程序。
3. 程序输入数控设备中程序生成后,需要将程序通过数据传输线缆或U盘等存储设备输入数控设备中。
在输入程序时,需要检查程序的正确性以及设备的状态,以确保加工过程的顺利进行。
总结:数控铣削是一种高精度的加工方法,其加工精度和效率受到工艺设计和自动编程的影响。
在进行数控铣削加工时,需要进行工艺设计并进行自动编程,以确保加工质量和工作效率。
数控铣床编程与加工操作

5.1 数控铣床加工的特点
1.平面轮廓零件 这类零件的加工面平行或垂直定位面,或加工面与定位面的夹
角为固定角度(见图5一1),如各种盖板、凸轮以及飞机整体结 构件中的框、肋等。目前在数控铣床上加工的大多数零件属于 平面类零件,其特点是各个加工面是平面,或可以展开成平面。 平面类零件是数控铣削加工中最简单的一类零件。一般只需要 三坐标数控铣床的两坐标联动(即两轴半坐标联动)就可以把它 们加工出来。 2.变抖角类零件 加工面与水平面的夹角呈连续变化的零件称为变斜角零件,示 的飞机变斜角梁椽条。
上一页 下一页 返回
5.1 数控铣床加工的特点
5.螺纹 内螺纹、外螺纹、圆柱螺纹、圆锥螺纹等都可以在数控铣
床上加工。
5.1.2数控铣床加工的特点
1.加工灵活,通用性强 数控铣床的最大特点是高柔性,即灵活、通用,可以加工不
同形状的工件。在数控铣床上能完成钻孔、撞孔、铰孔、铣平 面、铣斜面、铣槽、铣曲面(凸轮)、攻螺纹等加工,而且在一 般情况下,可以一次装夹就能完成多种加工工序。
数控铣床是由普通铣床演变而来的,主要类型有立式数控铣床 和卧式数控铣床,其中以主轴位于垂直方向的立式数控铣床最 为常见。如图5 -4所示。对于升降台式的立式数控铣床,刀具 安装在主轴前端,由主轴电动机带动作旋转主运动;工件装于工 作台上,由进给电动机带动工作台作纵向(X轴方向)、横向(Y 轴方向)和垂直(Z轴方向)三个坐标轴的进给运动。数控装置通 过进给伺服系统可以同时控制两个或三个坐标轴的运动。立式 数控铣床一般适宜对盘类、板类和套类零件进行加工,一次装 夹,可对上表面及周边轮廓进行铣削加工,也可对上表面进行 孔的加工。卧式数控铣床则适宜对箱体类零件进行加工。
上一页 下一页 返回
数控铣削加工工艺及编程实例

(2)加工过程 1)粗、精铣B面。平面B采用铣削加工,表面粗糙度Ra 值为6.3μm,依据经济加工精度,选用粗铣→精铣加工 方案。B面的粗、精铣削加工进给路线根据铣刀直径 (φ100mm),确定为沿X方向两次进刀。
2)粗镗、半精镗、精镗φ60H7孔镗孔。φ60H7孔采用镗 削加工,精度等级IT7,表面粗糙度 Ra 值为0.8μm,依 据经济加工精度,选用粗镗→半精镗→精镗三次镗削加 工方案。所有孔加工进给路线按最短路线确定,孔的位 置精度要求不高,所以机床的定位精度完全能保证。
4.评分标准
3.6.2 平面内轮廓零件的编程与操作
平面内轮廓零件如图3-101所 示。已知毛坯尺寸为 70mm×70mm×20mm的长方 料,材料为45钢,按单件生产 安排其数控加工工艺,试编写 出该型腔加工程序并利用数控 铣床加工出该工件。
1.加工工艺方案 (1)加工工艺路线 1)切入、切出方式选择。铣削封闭内轮廓表面时,刀具 无法沿轮廓线的延长线方向切入、切出,只有沿法线方 向切入、切出或圆弧切入、切出。切入、切出点应选在 零件轮廓两几何要素的交点上,而且进给过程中要避免 停顿。 2)铣削方向选择。一般采用顺铣,即在铣削内轮廓时采 用沿内轮廓逆时针的铣削方向比较好。 3)铣削路线。凸台轮廓的粗加工采用分层铣削的方式。 由中心位置处下刀,采用环切的切削方法进行铣削,去 除多余材料。粗加工与精加工的切削路线相同。
图3-103所示为零件,已 知材料为45钢,毛坯尺 寸为 80mm×80mm×20mm, 所有加工面的表面粗糙 度值为Ra1.6μm。试编 写此工件的加工程序并 在数控铣床上加工出来。
1.确定加工工艺 (1)加工工艺分析 按长径比的大小,孔可分为深孔和浅孔两类。 (2)加工过程 确定加工顺序时,按照先粗后精、先面后孔的原则,其 加工顺序为: 1)编程加工前,应首先钻孔前校平工件、用中心钻钻 6×φ8mm的中心孔; 2)同φ10mm铣刀铣削型腔; 3)用φ8mm钻头钻6×φ8mm的通孔,加工路线: L→M→N→I→J→K;
数控铣削加工工艺与编程

数控铣削加工工艺与编程一、数控铣削加工工艺数控铣削加工是一种以金属材料为对象,利用铣削刀具和高速旋转的主轴,在数控机床上进行精密的加工技术。
它相较于传统的手工铣削和普通铣床加工,具有更高的自动化程度、更高的精度和更大的生产效率。
同时,它可以实现对复杂曲面零件的加工,提高了产品精度和质量,广泛应用于航空航天、汽车制造、机械制造等行业。
数控铣削加工工艺的关键在于精确的编程和合理的刀具选择,这决定了加工的效率和产品质量。
首先,需要进行零件的CAD三维建模设计,然后通过CAM软件进行加工路线规划和工艺分析,最后生成NC代码并将其传输到数控机床上进行加工。
在加工的过程中,需要不断地根据实际情况调整刀具和参数,以保证加工的效果。
常用的刀具有铣刀、钻刀、车刀等,需要根据具体的加工要求选择合适的刀具和切削参数,以达到最佳的加工效果。
二、数控铣削加工编程数控铣削加工编程是利用计算机编写加工程序,以指导数控机床进行准确的零件加工。
在编程之前,需要进行零件CAD 设计和CAM工艺分析,确定加工路线和切削参数。
在编程的过程中,需要熟悉数控机床编程的语法和指令格式,掌握加工过程中常用的切削参数和刀具补偿等技巧。
编程的第一步是确定加工坐标系和切削速度。
加工坐标系是数控机床的工作坐标系,其坐标轴的方向和位置需要与零件CAD设计的坐标系一致,才能使零件加工的精度和效率最佳。
切削速度是在加工过程中刀具和工件的相对速度,需要根据刀具的刃口材料、硬度和工件材料进行调整,以达到最佳的加工效果。
其次,需要编写切削路径和刀具指令。
切削路径是指刀具在工件表面上的运动轨迹,要尽可能地减少切削时间和切削力,以保证零件表面的精度和质量。
刀具指令是指对刀具运动的详细描述,包括切削深度、切削速度、切削方向、回刀位置等。
最后,需要进行NC程序的调试和参数优化。
调试是指通过模拟运行和实物测试等手段,不断检查和调整程序的正确性和合理性,确保加工过程的稳定性和精度。
数控铣削加工工艺与编程

数控铣削加工工艺与编程数控铣削加工工艺是先进的金属加工方法之一,它通过计算机编程控制铣床进行精密切削工作,以生产出高精度、高质量的金属零部件。
本文主要讨论数控铣削加工工艺和编程相关的知识和技术。
一、数控铣削加工工艺1. 铣削加工工艺过程数控铣削加工工艺过程包括以下几个步骤:① 选择合适的材料和刀具,将工件和刀具夹紧在铣床上。
② 根据需要进行加工参数的预设和测试。
③ 设计刀具路径和切削参数,编写数控程序。
④ 启动数控系统,进行自动加工工作。
⑤ 完成后卸下零部件,进行质量检测和加工效果评估。
2. 铣床加工的切削参数数控铣床加工需要根据不同的材料、刀具和工件大小等要素,确定合适的切削参数。
常见的切削参数包括:① 切削速度:铣削加工时,刀具在工件表面移动时的速度,通常用米/分钟、英尺/分钟、英寸/分钟等单位表示。
② 进给速度:工件表面切割定量移动的速度,通常用每个齿口的距离表示,例如每分钟5毫米或每分钟0.2英寸。
③ 切削深度:刀具与工件表面之间的垂直距离,通常用米或英寸表示。
④ 切削角度:刀具与工件表面之间的斜角度数。
⑤ 切削力:在切削过程中对工件的力量,常用牛顿或磅表示。
3. 铣削加工的梳理方法铣削切削过程会产生切屑,不同的方法可以梳理它们以避免对加工造成影响。
常见的梳理方法包括:① 顺向梳理:切屑在与铣削方向平行的方向上梳理。
② 逆向梳理:切屑沿与铣削方向相反的方向梳理。
③ 中央梳理:将切削方向改为靠近工件中心的位置,即在工件的两侧同时进行铣削加工,将切削屑梳理到中央位置进行清理。
二、数控铣削加工编程1. 编程语言和软件数控铣削加工编程需要使用特定的编程语言和软件,如G代码和CAM软件。
G代码是用于数控铣削加工的标准指令语言,它包含了控制铣床加工参数和运动轴的指令。
CAM软件是一种计算机辅助制造软件,可以帮助设计师进行实体建模、刀路规划、程序生成等工作。
2. 数控铣削加工编程过程数控铣削加工编程过程需要遵循以下几个步骤:① 设计零部件,确定加工路径和切削参数。
《数控铣床编程与加工》课程标准

《数控铣床编程与加工》课程标准
(2020版)
第一部分课程概述
一、课程性质与作用
本课程是数控技术应用专业的专业核心课程。
课程的主要内容有:数控机床编程与操作基础、零件轮廓的铣削加工、固定循环编程与孔加工、坐标变换编程、宏程序编程与自动编程。
使用教材:数控铣床/加工中心加工技术,沈建峰主编,中国劳动和社会保障出版社。
二、课程基本理念
通过本课程的学习达到中级数控铣工(加工中心操作工)技能水平并取得中级数控铣工(加工中心操作工)职业资格证书。
三、课程设计思路及依据
1.设计思路
为了全面提升本专业教学质量,充分贴合本地机械行业企业生产需求和学校教学情况。
数控技术应用专业充分吸收国内外职业教育教学的先进理念,借鉴一体化教学改革的最新成果,特将数控铣床编程与加工课程设置为专业核心课程。
2.设计依据
以《教育部关于职业院校专业人才培养方案制订与实施工作的指导意见》(教职成〔2019〕13号)和《关于组织做好职业院校专业人才培养方案制订与实施工作的通知》(教职成司函〔2019〕61号)和职业教育国家教学标准体系为指导,根据专业人才培养方案和依据新形势发展对中等职业院校人才培养要求,坚持以就业为导向,以能力为本位,制定了数控铣床编程与加工课程标准。
第二部分课程目标
一、课程总体目标
通过本门课程的学习,使学生熟练掌握数控编程与加工中关于基点的计算方法;能对数控铣床加工的工件进行合理的工艺分析,编写数控加工工艺文件;能合理选用装夹方式、夹具、刀具,合理选用切削用量,掌握常用刀具的刃磨及修磨方法;能合理运用固定循环指令、参数编程等高级编程指令对复杂工件进行编程。
能对数控铣床加工工件进行质。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数控铣削编程与加工 高职高专 ppt 课件
一、数控加工工艺设计内容
一、数控加工工艺设计内容
数控铣削编程与加工 高职高专 ppt 课件
1.数控加工工艺设计内容(1)
●选择在数控机床上进行加工的零件,并确定加工的工序内 容。 ●分析被加工零件加工部位的形状,明确加工内容与加工要求, 在此基础上确定零件的加工方案,制定零件数控加工的工艺 路线,包括工序的划分、加工顺序的安排、与普通加工工序 的衔接等。 ●设计数控加工工序。包括工步的划分、零件的定位和夹具的 选择、刀具的选择、切削用量的确定等。
●正垂直面(XOY)分布一个支承点,限制了工件沿Z轴前后移 动一个自由度,称为止推定位面。一般应选取工件尺寸较小 的表面作为止推定位面。
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (5)
(1)完全定位 按照上述方法在夹具上布置六个支承点,每 个支承点相应地限制一个自由度,工件的六个自由度完全被限 制了,工件在夹具中的位置是惟一的,即处于完全确定的位 置,这种定位称为完全定位。
●为了使工件在夹具中有一个确定的位置,就需将它 的六个自由度全部加以限制。在夹具中用适当分布的 六个支承点来限制工件的六个自由度,这就是工件定 位的六点原则。
五、工件在数控机床上的定位与装夹 2.工件的定位原理 (3)
ABC:限制Y方向的移动,X方向、Z方向转动; DE: 限制X方向移动、Y方向转动; F: 限制Z方向移动
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (1)
●任何一个工件在空间的位置, 都可以沿三个坐标轴X、Y、Z 移动和绕这三个坐标轴转动。
●工件在每一个方向移动或转 动的可能性,叫做工件的一个 自由度,因此工件在空间具有 六个自由度.
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (2)
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (8)
车削较短的轴类零件外圆
时,采用三爪自定心卡盘
Z 装夹,限制了工件四个自 由度,工件绕主轴轴线的
转动和沿主轴轴线方向的
移动这两个自由度没有限
X
制,不影响工件的加工要
求,属于不完全定位。
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (9)
四、毛坯的类型和选择
1.毛坯的类型和选择(1)
●零件毛坯类型 铸件、锻件和型材(如圆钢、方钢) 等。 ●选择原则 应根据生产纲领和批量,零件的结构形状 和尺寸大小,零件的力学性能,工厂现有设备和技术 水平以及技术经济性综合考虑选择。 ●考虑因素 毛坯类型、材料、尺寸规格、表面质量及 机械性能。
四、毛坯的类型和选择 1.毛坯的类型和选择(2)
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (4)
●六个支承点的分布规律如图所示。
●水平面(XOZ)分布三个支承点,限制了工件绕X、Z轴的转 动和沿Y轴的上下移动三个自由度,称为主要定位面。
●侧垂直面(YOZ)分布两个支承点,限制了工件沿X轴的左右 移动和绕Y轴的转动两个自由度,称为导向定位面。
二、零件的工艺性分析 1.零件的工艺性分析(3)
数控铣削编程与加工 高职高专 ppt 课件
三、加工方法选择
三、加工方法选择
1.外圆表面加工方法的选●择加工工艺路线的确定
●加工余量的确定
三、加工方法选择 2.内孔表面加工方法的选择
三、加工方法选择 3.平面加工方法的选择
四、毛坯的类型和选择
数控铣削编程与加工 高职高专 ppt 课件
书名:数控铣削编程与加工 ISBN: 978-7-111-30859-1 作者:陶维利 出版社:机械工业出版社 本书配有电子课件
数控铣削编程与加工 高职高专 ppt 课件
《数控铣削编程与加工》
项目式教学
数控铣削编程与加工 高职高专 ppt 课件
项目2 数控机床加工工艺设计
圆钢
方钢
铸件
锻件
五、工件在数控机床上的定位与装夹
五、工件在数控机床上的定位与装夹
1.基本概念
●定位 数控机床加工工件时,必须保证工件对机床和刀具 正确位置关系,这一过程叫做工件的定位。 ●夹紧 工件定位后,通过夹紧装置将工件压紧夹牢,使工件 在切削过程中,不会由于切削力、离心力和工件自重力等 的作用而产生位置变化和振动,这就是工件的夹紧。 ●安装 工件从定位到夹紧的全过程叫做安装。 ●夹具 用来使工件在机床上定位和夹紧的装置,称为夹具。
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (6)
(2)不完全定位 工件加工时,在有些工序中有时并 不要求工件完全定位,而只要求部分定位,即限制部 分自由度就能满足工件加工要求,这种定位称为不完 全定位。
五、工件在数控机床上的定位与装夹
2.工件的定位原理 (7)
如图所示轴承内孔在车床上加工,采 用花盘和角铁的安装方式,工件底面 与角铁平面接触,限制三个自由度; 工件侧面与定位板接触,限制两个自 由度,一共限制了五个自由度,主轴 轴线方向自由度没有加以限制,当加 工轴承孔时,工件轴向安装位置并不 影响加工精度,能够满足加工要求。 因此,只要能保证加工精度,不完全 定位是允许。
一、数控加工工艺设计内容
数控铣削编程与加工 高职高专 ppt 课件
1.数控加工工艺设计内容(2)
●数控加工运行轨迹各节点坐标尺寸计算。 ●编写数控加工程序。包括对刀点、换刀点的选择,加工路线
的确定,刀具补偿的确定与设置,粗、精加工程序编制等。 ●合理分配数控加工中的容差。
数控铣削编程与加工 高职高专 ppt 课件
若夹具上的支承点 少于工件上应该限 制的自由度数,使 得工件上某些应该 限制的自由度没有 被限制,工件的定 位不足而导致加工 精度得不到保证, 这种定位称为欠定 位,数控车削加工 时是不允许的。
五、工件在数控机床上的定位与装夹
3.工件的定位方法(1)
二、零件的工艺性分析
二、零件的工艺性分析 1.零件的工艺性分析(1)
●几何形状分析; ●尺寸标注分析; ●形位公差分析; ●表面粗糙度分析; ●技术要求分析; ●机械性能分析; ●结构工艺性分析等。
数控铣削编程与加工 高职高专 ppt 课件
二、零件的工艺性分析 1.零件的工艺性分析(2)
数控铣削编程与加工 高职高专 ppt 课件
