关于红外传感器的报告要点
人体红外传感器实验报告
人体红外传感器实验报告背景人体红外传感器是一种能够感知人体热辐射的设备,常用于安防系统、自动化控制等领域。
该传感器利用热辐射的特性,通过对红外辐射的检测来判断是否有人体存在。
本实验旨在研究人体红外传感器的工作原理及其应用。
实验目的1.了解人体红外传感器的原理和工作方式;2.掌握人体红外传感器的使用方法;3.分析并验证实际应用场景中的传感器性能。
实验步骤1. 准备材料和设备•人体红外传感器模块•Arduino开发板•杜邦线•电脑2. 搭建电路连接将人体红外传感器模块与Arduino开发板连接,确保接线正确无误。
3. 编写代码使用Arduino IDE编写相应代码,以读取并处理从人体红外传感器模块接收到的信号。
int pirPin = 2; // 将信号引脚连接到Arduino数字引脚2void setup() {Serial.begin(9600); // 初始化串口通信pinMode(pirPin, INPUT); // 设置信号引脚为输入模式}void loop() {int pirValue = digitalRead(pirPin); // 读取信号引脚的电平值if (pirValue == HIGH) {Serial.println("有人靠近");} else {Serial.println("无人靠近");}delay(1000); // 延时1秒}4. 实验观察将完成的电路连接到电脑上,上传代码并运行。
通过串口监视器观察输出结果。
5. 分析实验结果根据实验观察结果,分析人体红外传感器的工作原理和性能。
结果与讨论经过实验观察和分析,我们可以得出以下结论:1.人体红外传感器通过检测人体发出的红外辐射来判断是否有人存在。
2.在实验中,当有人靠近传感器时,传感器会输出高电平信号;当没有人靠近时,输出低电平信号。
3.实际应用中,人体红外传感器常用于安防系统中,可以检测到有无陌生人进入监控区域。
红外传感器的总结
红外传感器的总结红外传感器是一种能够感知周围环境中红外辐射的装置。
它利用红外辐射的特性来探测物体的存在和运动,广泛应用于安防监控、自动化控制和人体健康等领域。
红外传感器的工作原理是基于物体发射和反射红外辐射的特性。
物体在不同温度下会发射不同强度的红外辐射,而红外传感器可以感知到这种辐射并将其转化为电信号。
当有物体进入传感器的感知范围内,红外辐射会被物体反射回传感器,传感器会通过检测到的反射信号来判断物体的存在和运动状态。
红外传感器的应用十分广泛。
在安防监控领域,红外传感器可以用于检测人员或车辆的进入,实现对区域的实时监控和报警。
在自动化控制领域,红外传感器可以用于控制家电设备的开关,实现智能化的生活环境。
在人体健康领域,红外传感器可以用于测量体温,及时发现患者的热量异常,帮助医护人员进行及时的诊断和治疗。
红外传感器的优势在于其无需直接接触物体,能够实现远距离的检测和监控。
同时,红外辐射的特性使得红外传感器在夜间或低光环境下也能正常工作,不受光线影响。
此外,红外传感器的体积小巧,功耗低,使用寿命长,适用于各种应用场景。
然而,红外传感器也存在一些局限性。
由于红外辐射的特性,传感器对于透明物体或非热辐射的物体的检测效果较差。
同时,传感器对于温差较小的物体可能会产生误判。
此外,红外传感器的价格相对较高,对于一些低成本应用来说可能不太适合。
红外传感器作为一种能够感知红外辐射的装置,具有广泛的应用前景。
它在安防监控、自动化控制和人体健康等领域发挥着重要作用。
然而,我们也需要充分了解其工作原理和局限性,以便更好地应用和改进红外传感器技术。
通过不断的研究和创新,相信红外传感器将在未来发展出更多的应用和潜力。
红外传感器的性能测试及应用实验报告
红外传感器的性能测试及应用实验报告学院:计算机与电子信息学院专业:电子信息与通信工程类班级学号:姓名:一、实验目的:1、掌握红外传感器的基本应用电路。
2、掌握收、发红外光的元件的基本特性。
3、掌握红外传感器在黑线检测应用上的性能特点。
二、实验设备:二、万用表,双路直流电压源。
实验基本元件:带有收发功能的一体化的红外传感器RPR220,100k电位器二个,100定值电阻R,2k电阻定值电阻R。
,12 三、实验原理:测试红外线传感的电路如图所示:第 1 页左边为发射管,通过的电流为;右边为接收管,通过的电流为。
IIFC传感器的基本特性是:发射管,通过的电流越大,发射的光的强度也越大;接收管,接收到的光越强,通过的电流就越大。
发射管把红外线发射出去,红外线经过反射平面反射回到接收管。
通过检测接收管的电流大小,就可以感知到反射平面的反射强度。
在白底平面上检测黑线的应用中,就是根据反射回来的光线在接收管中产生的电流大小,来判断是否存在黑线。
测量回路电流大小的方法,就是在回路中,串联阻值已知的电阻,通过测量电阻上的电压,换算出实际电流的大小。
实际应用中,将发射管回路中的电流源换成电压源,通过改变回路串联电阻的大小,来调节回路电流的大小。
本实验中,该串联电阻应由一固定数值的电阻和一电位器组成,其中固定电阻的作用,一是通过它来测量出电流大小,二是防止当电位器调节到0时,有可能会导致电流过大而烧毁发射管。
对于接收管回路,可采用这种方法来达到既能测量回路电流大小,又可以调节接收管上电压大小的目的。
四、实验主要任务:1、根据实验原理所述知识及后面任务的需要,设计并制作一个测试红外线传感器性能的电路。
2、若为传感器前端到反射平面(白纸)之间的距离大小,分别测量出当ddmm,10dmm,20和时的以下特性曲线。
(a) (b)测量(a)图特性时,必须确保流过发射管的电流不超过其极限值。
VImA,10ImA,20测量(b)图特性时,只测量当和的两条特性曲线。
红外测距传感器实训报告
#### 一、实训背景随着科技的飞速发展,红外测距技术在各个领域得到了广泛应用。
红外测距传感器作为一种非接触式测距设备,具有精度高、响应速度快、抗干扰能力强等特点,在工业自动化、机器人导航、智能交通等领域具有广泛的应用前景。
为了更好地掌握红外测距传感器的工作原理和应用,我们开展了本次实训。
#### 二、实训目的1. 理解红外测距传感器的原理和特性;2. 掌握红外测距电路的制作与调试方法;3. 熟悉红外测距传感器的应用场景和编程技巧;4. 培养动手实践能力和团队合作精神。
#### 三、实训内容1. 红外测距传感器原理及特性红外测距传感器通过发射红外线,测量红外线从发射到反射回来的时间,从而计算出与被测物体的距离。
其工作原理如下:(1)红外发射管发射特定波长的红外线;(2)红外线照射到被测物体上,部分红外线被反射回来;(3)红外接收管接收反射回来的红外线,并将信号传输给处理电路;(4)处理电路根据红外线发射和接收的时间差计算出距离。
红外测距传感器的特性包括:- 测量范围广:通常可测量0.1m至数十米距离;- 响应速度快:可达到毫秒级;- 抗干扰能力强:对环境光线、湿度等影响较小;- 成本低:结构简单,易于制作。
2. 红外测距电路制作与调试本次实训采用红外测距传感器LDM301进行电路制作与调试。
具体步骤如下:(1)电路元件准备:LDM301红外测距传感器、单片机(如Arduino)、电源模块、电阻、电容等;(2)电路连接:将红外测距传感器、单片机、电源模块等按照电路图连接;(3)调试:通过编程调整红外测距传感器的参数,使电路稳定工作;(4)测试:在实验室环境中测试红外测距传感器的性能,包括测量范围、响应速度、抗干扰能力等。
3. 红外测距传感器应用本次实训中,我们将红外测距传感器应用于以下场景:(1)避障机器人:通过红外测距传感器检测前方障碍物距离,控制机器人避开障碍物;(2)智能家居:红外测距传感器可应用于智能门锁、窗帘自动关闭等场景;(3)工业自动化:红外测距传感器可用于生产线上的物料检测、设备定位等。
红外对射传感器实训报告
一、实训目的本次实训旨在使学生了解红外对射传感器的工作原理、性能特点和应用领域,掌握红外对射传感器的选型、安装、调试及故障排除方法。
通过实训,提高学生的动手能力和实际应用能力。
二、实训时间2023年11月15日三、实训地点学校电子实验室四、实训器材1. 红外对射传感器模块2. STM32开发板3. 5V电源4. 连接线5. 面包板6. 测试电路五、实训内容1. 红外对射传感器工作原理及性能特点2. 红外对射传感器选型及应用3. 红外对射传感器安装与调试4. 红外对射传感器故障排除六、实训过程1. 红外对射传感器工作原理及性能特点红外对射传感器是一种利用红外线进行检测的传感器,主要由发射器、接收器和信号处理电路组成。
当发射器发射的红外线被物体阻挡时,接收器接收到的信号强度会发生变化,从而判断物体是否存在。
红外对射传感器的性能特点如下:(1)响应速度快:红外对射传感器具有较快的响应速度,适用于实时检测。
(2)抗干扰能力强:红外对射传感器对环境光线、温度等因素影响较小,具有较强的抗干扰能力。
(3)安装方便:红外对射传感器安装简单,适用于各种场合。
2. 红外对射传感器选型及应用根据实训要求,我们选择了以下红外对射传感器:(1)型号:HSR-412(2)工作电压:5V(3)输出方式:开关量输出红外对射传感器广泛应用于以下领域:(1)自动门控制系统(2)机器人避障(3)生产线自动检测(4)安全防护3. 红外对射传感器安装与调试(1)将红外对射传感器模块的VCC和GND分别连接到5V电源的正负极。
(2)将红外对射传感器模块的DO输出端连接到STM32开发板的GPIO口。
(3)编写程序,实现红外对射传感器的检测功能。
(4)通过OLED显示屏显示检测到的物体信息。
4. 红外对射传感器故障排除在实训过程中,我们遇到了以下故障:(1)传感器输出信号不稳定:检查连接线和电源,确保连接正确且电源稳定。
(2)传感器检测距离过近:调整红外对射传感器的安装位置,使其与检测物体的距离适中。
设备红外测温工作总结报告

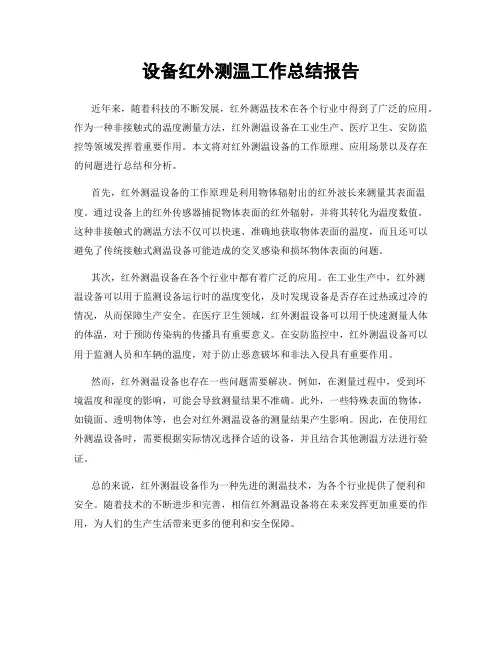

设备红外测温工作总结报告
近年来,随着科技的不断发展,红外测温技术在各个行业中得到了广泛的应用。
作为一种非接触式的温度测量方法,红外测温设备在工业生产、医疗卫生、安防监控等领域发挥着重要作用。
本文将对红外测温设备的工作原理、应用场景以及存在的问题进行总结和分析。
首先,红外测温设备的工作原理是利用物体辐射出的红外波长来测量其表面温度。
通过设备上的红外传感器捕捉物体表面的红外辐射,并将其转化为温度数值。
这种非接触式的测温方法不仅可以快速、准确地获取物体表面的温度,而且还可以避免了传统接触式测温设备可能造成的交叉感染和损坏物体表面的问题。
其次,红外测温设备在各个行业中都有着广泛的应用。
在工业生产中,红外测
温设备可以用于监测设备运行时的温度变化,及时发现设备是否存在过热或过冷的情况,从而保障生产安全。
在医疗卫生领域,红外测温设备可以用于快速测量人体的体温,对于预防传染病的传播具有重要意义。
在安防监控中,红外测温设备可以用于监测人员和车辆的温度,对于防止恶意破坏和非法入侵具有重要作用。
然而,红外测温设备也存在一些问题需要解决。
例如,在测量过程中,受到环
境温度和湿度的影响,可能会导致测量结果不准确。
此外,一些特殊表面的物体,如镜面、透明物体等,也会对红外测温设备的测量结果产生影响。
因此,在使用红外测温设备时,需要根据实际情况选择合适的设备,并且结合其他测温方法进行验证。
总的来说,红外测温设备作为一种先进的测温技术,为各个行业提供了便利和
安全。
随着技术的不断进步和完善,相信红外测温设备将在未来发挥更加重要的作用,为人们的生产生活带来更多的便利和安全保障。
红外感应器研究报告
红外感应器研究报告一、引言红外感应器是一种基于红外线检测的传感器,广泛应用于各种领域,如工业自动化、环境监测、安防系统等。
随着科技的发展,红外感应器的性能和应用范围也在不断拓展。
本报告将对红外感应器的基本原理、分类、应用和发展趋势进行详细的研究和分析。
二、红外感应器的基本原理红外感应器的主要原理是检测物体发射的红外线能量。
当红外线照射到物体上时,一部分红外线会被反射回感应器,一部分则被吸收。
通过对反射回来的红外线进行检测和分析,可以获得物体的温度、距离、形状等信息。
三、红外感应器的分类根据工作原理和应用场景的不同,红外感应器可分为热成像感应器和非热成像感应器。
1.热成像感应器:热成像感应器通过接收物体发射的红外线辐射,将辐射能转换为电信号,再通过处理电路转换为图像信号。
这类感应器在夜间或恶劣天气下具有较好的识别和监测能力。
2.非热成像感应器:非热成像感应器主要通过检测物体发射的红外线能量的大小和变化来获得物体的温度信息。
这类感应器通常用于近距离测量,如人体感应、火焰检测等。
四、红外感应器的应用1.工业自动化:在工业自动化领域,红外感应器广泛应用于温度控制、物料检测、机器人导航等方面。
例如,热成像感应器可用于锅炉、熔炼炉等设备的温度监测和控制系统。
2.环境监测:在环境监测领域,红外感应器可用于气象观测、空气质量检测、野生动植物保护等方面。
例如,非热成像感应器可用于监测森林火灾、火灾预警系统等。
3.安防系统:在安防系统领域,红外感应器广泛应用于入侵检测、周界报警、安全监控等方面。
例如,热成像感应器可用于夜间监控、无人值守等场景。
4.医疗领域:在医疗领域,红外感应器可用于人体温度监测、医疗设备监测等方面。
例如,非热成像感应器可用于监测病人的体温、实时监测手术过程等。
5.科研领域:在科研领域,红外感应器可用于物理实验、化学分析、材料研究等方面。
例如,热成像感应器可用于研究材料的热特性、化学反应过程中的温度变化等。
红外传感器实验报告
红外传感器实验报告红外传感器实验报告引言:红外传感器是一种常用的电子元件,广泛应用于遥控、安防、自动化等领域。
本次实验旨在探究红外传感器的原理、特性以及应用,并通过实际操作验证其性能。
一、红外传感器的原理与结构红外传感器利用红外线的特性实现物体的探测与测量。
其原理基于物体对红外线的反射或吸收,进而产生电信号。
红外传感器的结构一般包括红外发射器和红外接收器两部分。
红外发射器发出红外线,而红外接收器则接收并转化为电信号。
二、红外传感器的特性1. 非接触性:红外传感器无需物体与其直接接触,通过红外线的反射或吸收即可实现探测。
2. 高灵敏度:红外传感器对红外线的响应非常敏感,能够捕捉微弱的红外信号。
3. 宽频率范围:红外传感器能够感知不同频率范围内的红外线,具有较高的适应性。
4. 快速响应:红外传感器的响应速度较快,能够迅速捕捉到物体的变化。
三、红外传感器的应用1. 遥控器:红外传感器广泛应用于电视、空调等家电的遥控器中,通过发射与接收红外信号来实现设备的控制。
2. 安防系统:红外传感器可用于安防系统中,通过感知人体的红外辐射来实现入侵报警、监控等功能。
3. 自动化控制:红外传感器可用于自动化控制系统中,如自动门、自动水龙头等,通过感知物体的接近来实现自动开关。
4. 医疗领域:红外传感器还可以应用于医疗设备中,如体温计、血糖仪等,通过感知人体的红外辐射来实现测量。
四、实验操作与结果本次实验中,我们选择了一款常见的红外传感器进行测试。
首先,我们将红外发射器与红外接收器连接到电路板上,并通过电源供电。
接着,我们使用示波器来观察红外接收器输出的电信号。
在实验过程中,我们将不同物体放置在红外传感器的感知范围内,并记录下红外接收器输出的信号波形。
实验结果显示,当物体靠近红外传感器时,红外接收器输出的电信号幅度增加,而当物体远离时,电信号幅度减小。
这表明红外传感器能够准确感知物体的距离变化。
五、实验总结通过本次实验,我们深入了解了红外传感器的原理、特性以及应用。
关于红外传感器的报告要点
关于红外传感器的报告摘要:本文主要介绍一些关于红外传感器的一些基本知识和工作原理,从而让我们能够从一定程度上了解红外传感器这一传感器的种类。
对于红外传感器的认识,能够帮助我们更好的利用红外传感器,让我们的生活或者工作更加方便和愉快。
关键字:红外辐射、传感器、原理、用途红外传感器(也称为红外探测器)是能将红外辐射能转换成电能的光敏器件,它是红外探测系统的关键部件,其性能好坏,将直接影响系统性能的优劣。
因此,选择合适的、性能良好的红外传感器,对于红外探测系统是十分重要的。
而作为红外传感器的重要组成部分,红外辐射是不得忽略的重中之重。
下面我们先介绍红外辐射的相关知识和原理。
一、红外辐射的工作原理简介:红外辐射是一种人眼不可见的光线,俗称红外线,因为它是介于可见光中红色光和微波之间的光线。
红外线的波长范围大致在0.76-1000µm之间,对应的频率大致在4×104至3×1011Hz之间,工程上通常把红外线所占据的波段分成近红外、中红外、远红外和极远红外4 个部分。
下图是红外线的电磁波谱图:红外分区:在红外技术中,一般将红外辐射分为4个区域(1)近红外区: 770 nm~ 1.5 μm(2)中红外区: 1.5 μm ~ 6μm(3)远红外区: 6μm ~ 40μm(4)极远红外区: 40μm ~ 1000μm注意:这里所说的远近是指红外辐射在电磁波谱中与可见光的距离。
红外辐射本质上是一种热辐射。
任何物体,只要它的温度高于绝对零度( -273 ℃),就会向外部空间以红外线的方式辐射能量,一个物体向外辐射的能量大部分是通过红外线辐射这种形式来实现的。
物体的温度越高,辐射出来的红外线越多,辐射的能量就越强。
另一方面,红外线被物体吸收后可以转化成热能。
红外线作为电磁波的一种形式,红外辐射和所有的电磁波一样,是以波的形式在空间直线传播的,具有电磁波的一般特性,如反射、折射、散射、干涉和吸收等。
红外传感实验报告
红外传感实验报告红外传感实验报告引言:红外传感技术是一种应用广泛的无线通信技术,它能够通过探测和接收红外线信号来实现信息的传输和控制。
本实验旨在通过搭建红外传感器电路,探究红外传感技术的原理和应用。
一、实验目的本实验的主要目的是通过实际操作,了解红外传感器的工作原理和应用场景,并能够掌握相关的实验技巧和数据处理方法。
二、实验器材与方法1. 实验器材:- 红外传感器模块- Arduino开发板- 连接线2. 实验方法:- 将红外传感器模块与Arduino开发板连接- 编写Arduino程序,读取红外传感器模块输出的信号- 进行实验数据采集和分析三、实验过程1. 连接红外传感器模块与Arduino开发板:将红外传感器模块的信号引脚与Arduino开发板的数字输入引脚相连,将电源引脚与5V电源和地引脚相连。
2. 编写Arduino程序:使用Arduino开发环境编写程序,通过digitalRead函数读取红外传感器模块输出的信号。
将读取到的信号通过串口输出,以便后续的数据分析。
3. 实验数据采集与分析:将红外传感器模块放置在不同的位置和距离下,记录下红外传感器模块输出的信号。
通过对不同位置和距离下的信号进行分析,可以得出红外传感器对红外线的探测范围和敏感度。
四、实验结果与讨论通过实验数据的采集和分析,我们可以得出以下结论:1. 红外传感器对红外线的探测范围较广,可以达到几米甚至更远的距离。
2. 红外传感器对不同物体的反射红外线的敏感度不同,可以通过调整传感器的灵敏度来适应不同的应用场景。
3. 红外传感器对环境光的干扰较小,适用于室内和室外各种环境。
五、实验总结通过本次实验,我们深入了解了红外传感技术的原理和应用。
红外传感器作为一种常用的无线通信技术,具有广泛的应用前景。
在实际应用中,我们可以利用红外传感器实现遥控、安防、智能家居等功能。
同时,我们也学会了如何搭建红外传感器电路、编写Arduino程序,并通过实验数据的采集和分析,得出了一些有价值的结论。
2024年红外线传感器市场调查报告
红外线传感器市场调查报告1. 引言本报告对红外线传感器市场进行了全面的调查和分析。
首先,我们介绍了红外线传感器的基本概念和原理。
然后,我们对红外线传感器市场的规模、增长趋势、竞争态势和应用领域进行了详细的调查和分析。
最后,我们从市场的角度提出了一些建议和展望。
2. 红外线传感器的基本概念和原理红外线传感器是一种能够检测红外辐射并将其转化为电信号的设备。
它通过感知物体散发的热量来检测其存在。
红外线传感器的原理基于物体的热辐射,利用物体与环境的温差来产生红外辐射。
红外线传感器通常由一个红外线发射器和一个红外线接收器组成。
红外线发射器发出一束红外线,而接收器会检测到这束红外线,并将其转化为电信号。
3. 红外线传感器市场调查和分析3.1 市场规模和增长趋势根据我们的调查,红外线传感器市场正以稳定的速度增长。
其主要驱动因素包括工业自动化的需求增加、智能家居的发展、人体检测领域的应用扩大等。
预计未来几年内,红外线传感器市场将继续保持增长。
3.2 竞争态势红外线传感器市场竞争激烈,主要厂商包括Intel、Honeywell、Panasonic等。
这些厂商通过不断的创新和技术升级来提升产品性能和功能,以满足市场需求。
此外,新进入市场的厂商也在不断涌现,加剧了竞争态势。
3.3 应用领域红外线传感器在各个领域都有广泛的应用。
在工业自动化领域,红外线传感器被用于检测温度、检测物体的存在与否等。
在智能家居领域,红外线传感器被用于人体检测、灯光控制等方面。
此外,红外线传感器还被应用于医疗设备、军事领域等。
4. 市场展望和建议基于对红外线传感器市场的分析,我们对市场的发展提出以下建议和展望:•进一步加强产品研发,提高设备的性能和功能;•拓展应用领域,寻找新的市场机会;•加强品牌营销,提高品牌知名度;•加强与相关产业的合作,推动技术进步和创新。
综上所述,红外线传感器市场正面临着广阔的发展机遇。
我们相信,在技术进步的推动下,红外线传感器将在更多领域得到广泛应用,并为市场带来更多的增长机会。
红外传感器项目可行性研究报告
红外传感器项目可行性研究报告摘要:本报告针对红外传感器项目进行了可行性研究,包括市场需求、技术可行性、经济可行性和风险分析。
通过对各项指标综合评估,得出该项目具备良好的可行性和发展前景。
然而,仍需注意市场竞争和风险防控。
一、引言二、市场需求分析1.市场规模和增长趋势目前,红外传感器市场规模逐年扩大。
预计在未来几年,随着相关应用场景的增加和技术的进步,市场需求将进一步增大。
2.市场竞争情况三、技术可行性研究1.技术现状和发展趋势目前,红外传感器技术已具备较高的成熟度,但仍有改进空间。
新的技术趋势包括更高的分辨率、更小的尺寸和更低的功耗。
2.技术研发能力我们拥有一支专业的研发团队,并与多家合作伙伴进行技术合作。
通过持续的研发投入,我们有能力满足市场需求并保持竞争优势。
四、经济可行性分析1.成本分析项目所需的研发、生产和推广成本相对较高。
但随着规模扩大和技术进步,成本将逐渐降低。
2.市场回报分析根据市场调研和分析,预计项目可获得较高的市场回报。
在市场份额逐渐提升的情况下,项目将获得可观的经济效益。
五、风险分析1.技术风险2.市场风险市场竞争激烈,我们需要不断提升自身的竞争力,通过创新和市场营销策略来应对风险。
3.法律和政策风险项目需遵守相关法律和政策,特别是涉及到知识产权保护和规范市场行为的方面。
合规运营是项目顺利发展的必要条件。
六、结论本报告对红外传感器项目进行了可行性研究,市场需求、技术可行性、经济可行性和风险分析结果显示,该项目具备良好的可行性和发展前景。
在项目推进过程中,需关注市场竞争和风险防控,不断提升自身的核心竞争力。
红外传感器测试实训报告
一、实训目的本次实训旨在让学生了解红外传感器的原理、结构、工作特性,并掌握红外传感器的测试方法。
通过实训,使学生能够熟练使用红外传感器进行实际测量,并具备分析测量结果、解决实际问题的能力。
二、实训内容1. 红外传感器原理与结构红外传感器是一种利用红外线特性进行测量的传感器。
其工作原理是:物体在辐射红外线时,红外传感器通过接收这些红外线并将其转换为电信号,从而实现对物体状态的测量。
红外传感器的结构主要由光学系统、探测器、信号调理电路和显示系统等组成。
其中,光学系统负责将红外线聚焦到探测器上;探测器将红外线转换为电信号;信号调理电路对电信号进行处理;显示系统将处理后的信号显示出来。
2. 红外传感器的测试方法(1)基本测试1)外观检查:检查红外传感器的外观是否有损坏、变形等现象。
2)连接检查:检查红外传感器的连接线是否完好,接触是否牢固。
3)工作电压测试:使用万用表测量红外传感器的工作电压,确保其符合规格要求。
(2)性能测试1)灵敏度测试:将红外传感器置于一定距离处,使用红外辐射源照射传感器,观察传感器输出信号的幅度。
通过改变照射强度,绘制灵敏度曲线,分析传感器的灵敏度。
2)响应时间测试:将红外传感器置于一定距离处,使用红外辐射源照射传感器,记录传感器输出信号从低电平到高电平的时间,以及从高电平到低电平的时间。
通过比较不同传感器的响应时间,分析其性能。
3)抗干扰能力测试:在红外传感器附近加入干扰源,如振动、射频等,观察传感器输出信号的变化,分析其抗干扰能力。
4)温度特性测试:将红外传感器置于不同温度环境下,观察传感器输出信号的变化,分析其温度特性。
5)距离特性测试:将红外传感器置于不同距离处,观察传感器输出信号的变化,分析其距离特性。
3. 实训项目本次实训选取了以下项目进行测试:(1)热释电红外传感器测试(2)红外雨量传感器测试(3)红外测距传感器测试三、实训过程1. 准备工作实训前,准备好所需的仪器设备,包括红外传感器、红外辐射源、万用表、信号发生器等。
热释红外传感器实训报告
一、引言随着科技的不断发展,红外传感器在各个领域得到了广泛的应用。
热释红外传感器作为一种重要的红外传感器,具有非接触、抗干扰能力强、检测距离远等特点,在安防、智能家居、工业自动化等领域有着广泛的应用前景。
本次实训旨在通过对热释红外传感器的原理、结构、应用等方面的学习,提高学生对红外传感器的认识,并掌握其基本操作方法。
二、实训目的1. 了解热释红外传感器的原理和结构;2. 掌握热释红外传感器的检测方法;3. 熟悉热释红外传感器在实际应用中的调试和故障排除方法;4. 培养学生动手实践能力,提高学生的综合素质。
三、实训内容1. 热释红外传感器原理热释红外传感器是基于热释电效应的传感器,其工作原理是:当物体温度发生变化时,物体表面的热辐射能量也会发生变化,热释电材料在吸收这些能量后,会在其表面产生电荷,从而产生电压信号。
热释红外传感器利用这一原理,将物体温度变化转化为电信号,实现对物体运动状态的检测。
2. 热释红外传感器结构热释红外传感器主要由以下几部分组成:(1)热释电探测元:采用热释电材料制成,具有高热电系数,能将温度变化转化为电信号;(2)菲涅尔透镜:将物体发出的红外线聚焦到热释电探测元上,提高检测灵敏度;(3)滤波片:滤除干扰信号,只允许特定波长范围的红外线通过;(4)放大器:将热释电探测元输出的微弱信号放大;(5)比较器:对放大后的信号进行比较,产生输出信号。
3. 热释红外传感器检测方法(1)红外线检测:将热释红外传感器放置在检测区域,当有人或动物通过时,传感器会检测到红外线的变化,输出相应的信号;(2)信号处理:对传感器输出的信号进行放大、滤波、整形等处理,提高信号质量;(3)输出控制:根据处理后的信号,控制执行机构动作,如报警、开关灯等。
4. 热释红外传感器应用(1)安防领域:用于监控、报警等;(2)智能家居:用于自动开关灯、空调等;(3)工业自动化:用于生产线检测、设备故障预警等。
四、实训过程及结果1. 实训过程(1)组装热释红外传感器实验装置;(2)了解各部件的功能和连接方式;(3)调试传感器,观察传感器输出信号;(4)测试传感器在不同距离、不同角度下的响应情况;(5)分析实验结果,总结传感器性能。
人体红外传感器实验报告
人体红外传感器实验报告一、实验目的本实验旨在了解人体红外传感器的工作原理和应用,通过搭建电路和程序编写,实现对人体红外信号的检测和响应。
二、实验原理人体红外传感器是一种基于热释电效应的传感器,能够检测周围环境中的人体热量变化,从而判断是否有人经过。
其工作原理如下:当有人经过时,人体会向周围散发出热量,这些热量会被周围物体所吸收和反射。
当这些反射热量进入到红外传感器所在的区域时,红外传感器就会产生微弱的电信号。
该电信号经过放大、滤波等处理后,就可以被单片机识别并进行相应的处理。
通常情况下,在检测到有人经过时,系统会发出警报或者控制其他设备进行响应。
三、实验材料1. STC89C52单片机开发板2. 人体红外传感器模块3. LED灯4. 蜂鸣器5. 杜邦线等连接线四、实验步骤1. 搭建电路连接:将STC89C52单片机开发板、人体红外传感器模块、LED灯和蜂鸣器等连接线按照电路图进行连接。
2. 编写程序:在Keil C51集成开发环境中,编写程序,实现对人体红外信号的检测和响应。
具体程序如下:#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit led = P1^0; //LED灯sbit beep = P1^1; //蜂鸣器sbit pir = P3^2; //人体红外传感器模块void main()while(1){if(pir == 1) //检测到有人经过{led = 1; //点亮LED灯beep = 1; //发出蜂鸣声delay(1000); //延时1秒led = 0; //关闭LED灯beep = 0; //停止蜂鸣声}}}3. 烧录程序:将编写好的程序烧录到STC89C52单片机中。
4. 测试实验:将电源接入,观察LED灯和蜂鸣器是否能够在检测到有人经过时进行相应的响应。
五、实验结果与分析经过测试,本次实验成功搭建了人体红外传感器的检测电路,并通过编写程序实现了对人体红外信号的检测和响应。
使用红外传感器进行红外实验的技术要点
使用红外传感器进行红外实验的技术要点引言:红外传感器是一种常见的电子器件,用于感测和探测红外线辐射。
它在很多领域中得到广泛应用,包括遥控器、红外测温、红外幕帘等。
本文将重点探讨使用红外传感器进行红外实验的技术要点。
1. 红外传感器的工作原理红外传感器是通过接收和转换红外线辐射为电信号来工作的。
当红外线照射到传感器表面时,传感器中的光敏电阻会对光进行电阻变化,从而产生电信号。
2. 材料准备进行红外实验需要准备一些材料,包括红外传感器、电阻、电容、导线等。
在选择传感器时,应根据实验需求选购合适的传感器型号和参数。
3. 电路连接搭建合适的电路连接是进行红外实验的关键。
首先,将红外传感器连接到电源和地线上。
其次,将电阻和电容等元件与传感器进行连接。
通过合理地连接电路,可以实现红外传感器的工作和数据采集。
4. 实验环境控制在进行红外实验时,为了避免干扰和误差,需要控制好实验环境。
首先,确保实验室整洁干净,避免灰尘和杂物的影响。
其次,避免强光照射到红外传感器上,因为强光会干扰红外信号的检测和采集。
5. 数据采集与分析进行红外实验后,需要对采集到的数据进行分析。
可以使用示波器、多用途数据采集卡等仪器设备对实验数据进行采集,并将数据导入计算机进行进一步的分析处理。
通过数据分析,我们可以了解红外线的特性和变化规律。
6. 实验注意事项在进行红外实验时,需要注意以下事项以确保实验的顺利进行:- 注意电路连接的准确性,避免接错或短路等问题。
- 选择合适的电源电压和电流,以满足传感器的工作要求。
- 尽量避免人体接触传感器和电路,以免产生误差和损坏设备。
- 对传感器进行定期维护和检查,确保其正常工作。
结论:使用红外传感器进行红外实验需要掌握一些关键的技术要点。
通过了解红外传感器的工作原理、电路连接、实验环境控制以及数据采集与分析等方面的知识,我们可以更好地进行红外实验,并获得准确、可靠的实验结果。
希望本文对读者在使用红外传感器进行实验时有所帮助。
红外小车实验报告
一、实验目的1. 理解红外传感器的工作原理和特性;2. 掌握红外传感器的应用方法;3. 设计并实现一个基于红外传感器的自动循迹小车;4. 通过实验,提高动手实践能力和创新思维能力。
二、实验原理红外传感器是一种通过检测红外线来实现检测和测量的传感器。
它具有响应速度快、灵敏度高、抗干扰能力强等特点。
红外传感器分为红外发射器和红外接收器两部分,通过红外发射器发射红外线,红外接收器接收反射回来的红外线,从而实现检测和测量的目的。
三、实验器材1. 红外发射器;2. 红外接收器;3. 单片机;4. 电机驱动模块;5. 舵机;6. 小车底盘;7. 连接线;8. 电源;9. 黑色纸带;10. 纸板。
四、实验步骤1. 红外传感器安装:将红外发射器和红外接收器安装在纸板上,使其与纸板平行,距离适当。
2. 单片机编程:编写单片机程序,实现红外传感器的信号处理、小车控制等功能。
3. 电机驱动模块连接:将电机驱动模块与单片机连接,实现电机的控制。
4. 舵机连接:将舵机与单片机连接,实现舵机的控制。
5. 小车底盘安装:将纸板固定在小车底盘上,确保红外传感器和小车底盘固定牢固。
6. 路线设计:在实验平台上铺设黑色纸带,作为小车的循迹路线。
7. 红外传感器调试:调整红外传感器与纸带之间的距离,使红外接收器能够接收到反射回来的红外线。
8. 小车调试:调整电机驱动模块和舵机的控制参数,使小车能够按照既定路线前进。
五、实验结果与分析1. 实验结果:通过调试,小车能够按照既定路线前进,实现了红外循迹功能。
2. 结果分析:(1)红外传感器性能:红外传感器具有响应速度快、灵敏度高、抗干扰能力强等特点,为小车的循迹提供了可靠保证。
(2)单片机程序:单片机程序实现了红外传感器的信号处理、小车控制等功能,为小车的循迹提供了核心控制。
(3)电机驱动模块:电机驱动模块实现了电机的控制,为小车的运动提供了动力。
(4)舵机:舵机控制小车转向,使小车能够按照既定路线前进。
红外感应传感器实训报告
一、实训目的本次实训的主要目的是让学生深入了解红外感应传感器的工作原理、性能特点和应用领域,并通过实际操作,掌握红外感应传感器的安装、调试和应用方法。
具体目标如下:1. 理解红外感应传感器的基本原理和结构;2. 掌握红外感应传感器的选型和参数设置;3. 学会红外感应传感器的安装、调试和应用;4. 了解红外感应传感器在智能控制、安防监控、智能家居等领域的应用。
二、实训内容1. 红外感应传感器的基本原理红外感应传感器是一种基于红外线原理的传感器,它能够检测物体发出的红外线,并将红外线信号转换为电信号。
红外感应传感器的主要组成部分包括红外发射器、红外接收器和信号处理电路。
2. 红外感应传感器的类型(1)热释电红外传感器:利用物体发射的红外线能量使热释电材料产生电荷,从而实现红外线的检测。
(2)光电红外传感器:利用光电二极管或光电三极管检测物体发射的红外线,并将其转换为电信号。
(3)红外反射传感器:利用红外发射器发射的红外线遇到物体后反射回来,通过接收器接收反射的红外线信号,实现红外线的检测。
3. 红外感应传感器的应用(1)智能控制:在智能家居、工业自动化等领域,红外感应传感器可用于实现自动开关、自动控制等功能。
(2)安防监控:红外感应传感器可用于红外报警、红外监控等安全防护领域。
(3)交通管理:红外感应传感器可用于车辆检测、交通流量统计等交通管理领域。
4. 实训步骤(1)选型:根据实际应用需求,选择合适的红外感应传感器。
(2)安装:按照产品说明书进行红外感应传感器的安装。
(3)调试:通过调整红外感应传感器的参数,使传感器达到最佳工作状态。
(4)应用:将红外感应传感器应用于实际项目中,实现所需的控制功能。
三、实训过程1. 准备工作:准备好红外感应传感器、连接线、电路板、电源等实训器材。
2. 安装:按照产品说明书,将红外感应传感器安装在电路板上。
3. 调试:通过调整红外感应传感器的参数,使传感器达到最佳工作状态。
红外线传感器实训报告
一、实训背景随着科技的不断发展,传感器技术在各个领域得到了广泛应用。
红外线传感器作为一种常见的传感器,具有非接触、抗干扰能力强、响应速度快等特点,被广泛应用于安防、工业检测、智能家居等领域。
为了更好地了解红外线传感器的工作原理和应用,我们进行了本次实训。
二、实训目的1. 理解红外线传感器的工作原理;2. 掌握红外线传感器的安装与调试方法;3. 学会使用红外线传感器进行实际应用;4. 提高动手能力和团队合作意识。
三、实训内容1. 红外线传感器的基本原理红外线传感器是利用红外线发射和接收的原理来实现信号检测的。
红外线是一种波长在0.75μm至1000μm之间的电磁波,具有较好的穿透能力和较远的传输距离。
红外线传感器主要由红外发射器、红外接收器、信号处理电路等组成。
2. 红外线传感器的类型(1)红外线光电传感器:利用光电效应,将红外线转化为电信号。
(2)红外线热释电传感器:利用物体温度变化产生的热释电效应,将红外线转化为电信号。
(3)红外线光电二极管传感器:利用光电二极管将红外线转化为电信号。
3. 红外线传感器的安装与调试(1)安装:根据实际需求选择合适的红外线传感器,将其固定在所需位置。
安装过程中要注意传感器的角度、距离等参数,以确保传感器正常工作。
(2)调试:通过调整传感器参数,使传感器达到最佳工作状态。
调试内容包括:调整红外线发射器的功率、接收器的灵敏度、信号处理电路的阈值等。
4. 红外线传感器的应用(1)安防领域:红外线传感器可用于红外线报警器、红外线探测器等设备,实现对入侵者的实时监控。
(2)工业检测:红外线传感器可用于工业生产过程中的温度检测、距离测量、物料检测等。
(3)智能家居:红外线传感器可用于红外线遥控器、红外线窗帘、红外线照明等设备,提高家居生活品质。
四、实训过程1. 理论学习:了解红外线传感器的基本原理、类型、安装与调试方法。
2. 实验操作:根据实训要求,选择合适的红外线传感器,进行安装与调试。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于红外传感器的报告摘要:本文主要介绍一些关于红外传感器的一些基本知识和工作原理,从而让我们能够从一定程度上了解红外传感器这一传感器的种类。
对于红外传感器的认识,能够帮助我们更好的利用红外传感器,让我们的生活或者工作更加方便和愉快。
关键字:红外辐射、传感器、原理、用途红外传感器(也称为红外探测器)是能将红外辐射能转换成电能的光敏器件,它是红外探测系统的关键部件,其性能好坏,将直接影响系统性能的优劣。
因此,选择合适的、性能良好的红外传感器,对于红外探测系统是十分重要的。
而作为红外传感器的重要组成部分,红外辐射是不得忽略的重中之重。
下面我们先介绍红外辐射的相关知识和原理。
一、红外辐射的工作原理简介:红外辐射是一种人眼不可见的光线,俗称红外线,因为它是介于可见光中红色光和微波之间的光线。
红外线的波长范围大致在0.76-1000µm之间,对应的频率大致在4×104至3×1011Hz之间,工程上通常把红外线所占据的波段分成近红外、中红外、远红外和极远红外4 个部分。
下图是红外线的电磁波谱图:红外分区:在红外技术中,一般将红外辐射分为4个区域(1)近红外区: 770 nm~ 1.5 μm(2)中红外区: 1.5 μm ~ 6μm(3)远红外区: 6μm ~ 40μm(4)极远红外区: 40μm ~ 1000μm注意:这里所说的远近是指红外辐射在电磁波谱中与可见光的距离。
红外辐射本质上是一种热辐射。
任何物体,只要它的温度高于绝对零度( -273 ℃),就会向外部空间以红外线的方式辐射能量,一个物体向外辐射的能量大部分是通过红外线辐射这种形式来实现的。
物体的温度越高,辐射出来的红外线越多,辐射的能量就越强。
另一方面,红外线被物体吸收后可以转化成热能。
红外线作为电磁波的一种形式,红外辐射和所有的电磁波一样,是以波的形式在空间直线传播的,具有电磁波的一般特性,如反射、折射、散射、干涉和吸收等。
红外线在真空中传播的速度等于波的频率与波长的乘积,即 c =λ f 。
红外辐射的强度及波长与物体的温度和辐射率有关,能在任何温度下全部吸收投射到其表面的红外辐射的物体称为黑体,能全部反射红外辐射的物体称为镜体,能全部透过红外辐射的物体称为透明体,能部分反射或吸收红外辐射的物体称为灰体。
自然界并不存在理想的黑体、镜体和透明体,绝大部分物体都属于灰体。
二、红外线的物理特性:①热效应②穿透云雾的能力强①热效应及应用:一切物体都在不停的辐射红外线。
物体的温度越高,辐射的红外线就越多。
红外线照射到物体上最明显的效果就是产生热。
冬天烤火,就是因为有大量的红外线从炉子里射到人身上,才能让我们感觉到热乎乎的。
人体生病的时候,虽然外面看起来没有什么变化,但是由于局部皮肤的温度不正常,如果在照相机里装上对红外感光的胶片,给皮肤拍照再与正常人的照片对比,可以对疾病作出诊断。
这种相机拍出来的照片叫热谱图。
根据红外线的热效应,人们还研究出了红外线夜视仪。
红外线夜视仪在漆黑的夜晚也可以发现人的存在。
夜间人的体温比周围草木或建筑的温度高,人体辐射出来的红外线就比他们强。
可以帮助人们在夜间进行观察、搜索、瞄准和驾驶车辆等。
物体在辐射红外线的同时,也在吸收红外线。
各种物体吸收了红外线以后温度就会升高。
我们就可以利用红外线的热效应来加热物品。
家庭用的红外线烤箱,浴室用的暖灯,也就是浴霸等等。
物体加热可以利用红外线烘干汽车表面的喷漆,烘干稻谷等作物。
在医学上,还可以利用红外线的热效应进行理疗。
在红外线照射下,组织温度升高,血流加快,物质代谢增强,组织细胞活力及再生能力提高。
伤口就容易痊愈。
②穿透能力强的应用:穿透云雾的能力强(波长较长,易于衍射) ,由于一切物体,都在不停地辐射红外线,并且不同物体辐射红外线的强度不同,利用灵敏的红外线探测器接收物体发出的红外线,然后用电子仪器对接到的信号进行处理,就可以察知被测物体的形状和特征,这种技术叫做红外线遥感技术,可以用在卫星上勘测地热、寻找水源、监测森林火情、估计农作物的长势和收成。
还有我们每天都要关注的天气预报,也是红外线遥感技术。
红外辐射在大气中传播时,由于大气中的气体分子、水蒸汽以及固体微粒、尘埃等物质的吸收和散射作用,使辐射能在传输过程中逐渐衰减。
空气中对称的双原于分子,如N2、H2、O2不吸收红外辐射,因而不会造成红外辐射在传输过程中衰减。
红外辐射在通过大气层时被分割成三个波段,即2~2.6μm,3~5μm和8~14μm,统称为“大气窗口”。
这三个大气窗口对红外技术应用特别重要,因为一般红外仪器都工作在这三个窗口之内。
下图为通过一海里长度的大气透过率曲线:红外线遥感在战争中,当敌机飞进我们的阵地时,红外线望远镜早就接收到了由它的发动部分—发动机辐射来的大量红外线,红外线在望远镜的光电变换器中产生了电流,再由电流产生可见光。
于是黑暗中的飞机在镜中就现原形了。
红外线遥控我们每天都用到的电视遥控器也是利用了红外线。
遥控器的前段有一个红外发光二极管,按下不同的键时,它可以发射不同的红外线,来实现电视机的遥控。
三、下面是红外传感器涉及到的几种定理,大概介绍如下:1、基尔霍夫定律1860年,基尔霍夫在研究辐射传输的过程中发现:在任一给定的温度下,辐射通量密度和吸收系数之比,对任何材料都是常数。
用一句精练的话表达,即:“好的吸收体也是好的辐射体”。
ER=αE0ER——物体在单位面积和单位时间内发射出的辐射能α——物体的吸收系数E0 ——常数,其值等于黑体在相同条件下发射出的辐射能2、斯忒藩-玻尔兹曼定律物体温度越高,发射的红外辐射能越多,在单位时间内其单位面积辐射的总能量E为E =σεT 4T——物体的绝对温度(K)σ——斯忒藩-玻耳兹曼常数,σ=5.67×10-8W/(m2·k)ε——比辐射率,黑体的ε=13、普朗克定律绝对温度为T时,在单位波长内其单位面积沿半球方向所辐射的能量称为光谱辐射通量密度。
不同温度时黑体光谱辐射通量密度与波长的关系为Mλ= C1λ−5 (ec2/λT−1)−1式中Mλ为黑体对波长为λ的光谱辐射通量密度;C1 、C2 为普朗克辐射常数。
4、维恩位移定律红外辐射的电磁波中,包含着各种波长,其峰值辐射波长λm与物体自身的绝对温度T成反比,即λm=2897/T (μm)图中虚线表示了峰值辐射波长与温度的关系,可以看出,随着温度的升高其峰值波长向短波方向移动,在温度不太高时,峰值辐射波长位于红外区域。
四、红外探测器:红外传感器是利用红外辐射实现相关物理量测量的一种传感器。
红外传感器的构成比较简单,它一般是由光学系统、探测器、信号调节电路和显示单元等几部分组成。
其中,红外探测器是红外传感器的核心器件。
(一)、红外探测器的种类:红外探测器种类很多,按探测机理的不同,通常可分为两大类:热探测器和光子探测器。
(1)热探测器红外线被物体吸收后将转变为热能。
热探测器正是利用了红外辐射的这一热效应。
当热探侧器的敏感元件吸收红外辐射后将引起温度升高,使敏感元件的相关物理参数发生变化,通过对这些物理参数及其变化的测量就可确定探测器所吸收的红外辐射。
热探测器的主要优点是:响应波段宽,响应范围为整个红外区域,室温下工作,使用方便。
热探测器主要有 4 种类型:热敏电阻型、热电阻型、高莱气动型和热释电型。
在这4 种类型的探测器中,热释电探测器探测效率最高,频率响应最宽,所以这种传感器发展得比较快,应用范围也最广。
热释电探测器:在外加电场作用下,电介质中的带电粒子( 电子、原子核等) 将受到电场力的作用,总体上讲,正电荷趋向于阴极、负电荷趋向于阳极,其结果使电介质的一个表面带正电、相对的表面带负电,把这种现象称为电介质的“电极化”。
对于大多数电介质来说,在电压去除后,极化状态随即消失,但是有一类称为“铁电体”的电介质,在外加电压去除后仍保持着极化状态。
一般,铁电体的极化强度Ps(单位面积上的电荷) 与温度有关,温度升高,极化强度降低。
温度升高到一定程度,极化将突然消失,这个温度被称为居里点,在居里点以下,极化强度Ps是温度的函数,利用这一关系制成的热敏类探测器称为热释电探测器。
热释电探测器的构造是把敏感元件切成薄片,在研磨成5-50µm 的极薄片后,把元件的两个表面做成电极,类似于电容器的构造。
为了保证晶体对红外线的吸收,有时也用黑化以的晶体或在透明电极表面涂上黑色膜。
当红外光照射到已经极化了的铁电薄片上时,引起薄片温度的升高,使其极化强度(单位面积上的电荷) 降低,表面的电荷减少,这相当于释放一部分电荷,所以叫热释电型传感器。
释放的电荷可以用放大器转变成输出电压。
如果红外光继续照射,使铁电薄片的温度升高到新的平衡值,表面电荷也就达到新的平衡浓度,不再释放电荷,也就不再有输出信号。
这区别于其他光电类或热敏类探测器,这些探测器在受辐射后都将经过一定的响应时间到达另一个稳定状态,这时输出信号最大。
而热释电探测器则与此相反,在稳定状态下,输出信号下降到零,只有在薄片温度的升降过程中才有输出信号。
热释电型传感器常用于根据人体红外感应实现自动电灯开关、自动水龙头开关、自动门开关等领域。
热释电红外探测模块(HN911):如图所示热释电红外探测模块(HN911):热点释放传感器,放大器。
信号处理电路,延时电路,高低电平输出电路平时HN911的输出端1为低电平,2为高电平。
有移动发热体进入监视区时,接收到红外能量、并输出检测信号,经放大、比较等最终使1断高电平,2端为低电平。
此模块的放大器有温度补偿功能,保障整个电路工作的稳定性。
(2)光子探测器光子探侧器型红外传感器是利用光子效应进行工作的传感器。
所谓光子效应,是当有红外线入射到某些半导体材料上,红外辐射中的光子流与半导体材料中的电子相互作用,改变了电子的能量状态,引起各种电学现象。
通过测量半导体材料中电子性质的变化,可以知道红外辐射的强弱。
光子探测器主要有内光电探测器和外光电探测器两种,外光电探测器分为光电导、光生伏特和光磁电探测器三种类型。
半导体红外传感器广泛的应用于军事领域,如红外制导、响尾蛇空对空及空对地导弹、夜视镜等设备。
光子探测器的主要特点是灵敏度高、响应速度快,具有较高的响应频率,但探测波段较窄,一般工作于低温。
光子探测器和热探测器的主要区别是:光子探测器在吸收红外能量后,直接产生电效应;热探测器在吸收红外能量后,产生温度变化,从而产生电效应,温度变化引起的电效应与材料特性有关。
光子探测器非常灵敏,其灵敏度依赖于本身温度。
要保持高灵敏度,就必须将光子探测器冷却至较低的温度。
通常采用的冷却剂为液氮。
热探测器一般没有光子探测器那么高的灵敏度,但在室温下也有足够好的性能,因此不需要低温冷却,而且热探测器的响应频段宽,响应范围可扩展到整个红外区域。
