视频信号地传输方式
hdmi无线传输解决方案
HDMI无线传输解决方案1. 引言HDMI(高清多媒体接口)是一种常用的数字音视频接口标准,广泛应用于电视、显示器等设备中。
然而,传统的HDMI连接方式需要使用有线连接,限制了设备的移动性和灵活性。
为了解决这个问题,人们开发出了HDMI无线传输解决方案,可以实现无线传输高清音视频信号。
本文将介绍HDMI无线传输解决方案的原理、技术和应用。
2. HDMI无线传输解决方案的原理HDMI无线传输解决方案通过无线传输技术将HDMI信号从发送端无线传输到接收端。
其原理如下:1.发送端将HDMI信号转换为无线信号并发送出去。
2.接收端接收无线信号并将其转换为HDMI信号。
3.HDMI信号在接收端输出到显示设备上。
HDMI无线传输解决方案通常采用2.4GHz或5.8GHz频率进行无线传输,可以实现较远距离的传输,并保持信号的稳定性和质量。
3. HDMI无线传输解决方案的技术HDMI无线传输解决方案采用了以下关键技术:3.1 压缩技术为了减小无线传输带宽的需求,HDMI无线传输解决方案通常采用压缩技术对HDMI信号进行压缩。
常用的压缩技术包括H.264、H.265等,可以在保持较高的画质的同时减小传输带宽。
3.2 错误校验和纠错技术无线传输中容易受到干扰和信号衰减的影响,因此,HDMI无线传输解决方案采用了错误校验和纠错技术来保证传输信号的可靠性。
常用的纠错码包括海明码、卷积码等。
3.3 延迟控制技术HDMI无线传输解决方案需要保证传输的实时性,因此需要控制传输延迟。
为了降低延迟,可以采用压缩算法优化和硬件加速等技术手段。
3.4 加密技术为了保护传输的HDMI信号不被非法获取和盗用,HDMI无线传输解决方案通常采用加密技术对传输信号进行加密。
常用的加密算法包括AES、RSA等。
4. HDMI无线传输解决方案的应用场景HDMI无线传输解决方案可以广泛应用于以下场景:•家庭影院:通过HDMI无线传输解决方案,可以将电视信号无线传输到墙上的投影仪,实现更大屏幕的观影体验。

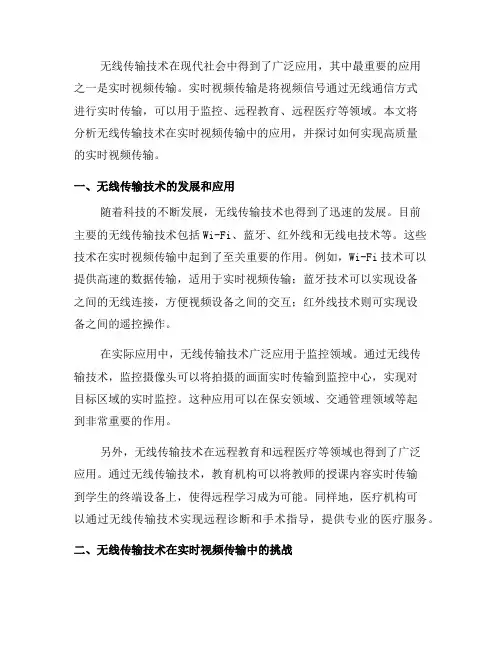

如何通过无线传输技术实现实时视频传输(九)
无线传输技术在现代社会中得到了广泛应用,其中最重要的应用之一是实时视频传输。
实时视频传输是将视频信号通过无线通信方式进行实时传输,可以用于监控、远程教育、远程医疗等领域。
本文将分析无线传输技术在实时视频传输中的应用,并探讨如何实现高质量的实时视频传输。
一、无线传输技术的发展和应用随着科技的不断发展,无线传输技术也得到了迅速的发展。
目前主要的无线传输技术包括Wi-Fi、蓝牙、红外线和无线电技术等。
这些技术在实时视频传输中起到了至关重要的作用。
例如,Wi-Fi技术可以提供高速的数据传输,适用于实时视频传输;蓝牙技术可以实现设备之间的无线连接,方便视频设备之间的交互;红外线技术则可实现设备之间的遥控操作。
在实际应用中,无线传输技术广泛应用于监控领域。
通过无线传输技术,监控摄像头可以将拍摄的画面实时传输到监控中心,实现对目标区域的实时监控。
这种应用可以在保安领域、交通管理领域等起到非常重要的作用。
另外,无线传输技术在远程教育和远程医疗等领域也得到了广泛应用。
通过无线传输技术,教育机构可以将教师的授课内容实时传输到学生的终端设备上,使得远程学习成为可能。
同样地,医疗机构可以通过无线传输技术实现远程诊断和手术指导,提供专业的医疗服务。
二、无线传输技术在实时视频传输中的挑战尽管无线传输技术在实时视频传输中起到了重要作用,但是也面临一些挑战。
其中最主要的挑战是信号传输的时延和带宽限制。
由于无线传输信号需要通过无线信道传输,信号传输的时延会相对较大,这对实时视频传输来说是不可接受的。
此外,无线信道的带宽是有限的,当多个终端设备同时使用无线传输技术进行视频传输时,会造成带宽的拥塞,导致视频传输质量下降。
另一个挑战是信号传输的稳定性问题。
无线传输信号容易受到干扰和衰减的影响,这会导致视频传输中出现画面丢失、卡顿等问题。
特别是在复杂的环境中,如高楼大厦密集的城市区域,无线信号的稳定性问题更加突出。
三、如何实现高质量的实时视频传输为了解决无线传输技术在实时视频传输中的挑战,可以从以下几个方面进行改进:首先,可以采用先进的编码算法。
不同信号传输方式对视频质量的影响
不同信号传输方式对视频质量的影响信号传输技术是视频传输中必不可少的一部分,它直接影响着视频传输的质量。
不同的信号传输方式会对视频质量产生不同程度的影响。
本文将介绍不同信号传输方式对视频质量的影响,并探讨了如何选择合适的信号传输方式以提高视频传输质量。
一、模拟信号传输方式1. CVBS传输方式CVBS(Composite Video Baseband Signal)模拟信号传输方式是一种较为传统的视频传输方式,通过将视频、音频、色度信号合并成一个信号,传输到电视机或者其他设备上。
由于该方式采用的是模拟信号传输方式,所以在传输过程中会受到信号干扰、衰减等问题的影响,同时信号的传输距离也比较有限。
因此,CVBS传输方式下,视频质量相对较差,画质不清晰,色彩不够鲜艳,而且对于长距离传输它的影响也比较大。
2. S-Video传输方式S-Video(Separated Video)传输方式是在CVBS基础上发展起来的一种信号传输方式,它将视频信号与色度信号分开传输。
由于信号的分离,S-Video传输方式下,视频画质相对较好,色彩更加鲜艳,但因为仍然是模拟信号传输方式,所以对于信号衰减、受干扰等问题影响仍然比较大。
二、数字信号传输方式1. HDMI传输方式HDMI(High-Definition Multimedia Interface)数字信号传输方式是一种高清晰度的视频传输方式,它将音频与视频信号在一个信号线上传输。
由于采用数字信号传输方式,所以信号在传输过程中免受干扰、衰减等问题影响,同时HDMI传输方式下,视频画质清晰,色彩鲜艳,具有更好的观感效果。
此外,HDMI传输方式还可以传输高清声音,提供更加逼真的听觉效果。
2. DVI传输方式DVI(Digital Visual Interface)传输方式也是一种数字信号传输方式,主要应用于计算机显示器的数字信号传输。
它采用数字方式传输视频信号,传输速度较快,画质清晰度高,但与HDMI传输方式相比,它不能传输音频信号。
视频信号的传输方式
视频信号的传输方式视频信号的传输方式监控系统中,视频信号的传输是整个系统非常重要的一环,也是广大工程商挺挠头的一件事,随着工程中监控设备价格的透明性和工程商竞争的加剧,信号传输部分的费用越来越受到大家的重视;目前,在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式,对于不同场合、不同的传输距离,怎样能保证传输质量、降低费用,根据多年的工程经验,在这里我们作一些介绍供参考。
一、同轴电缆传输(一)通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号,它的带宽是0-6MHZ,一般来讲,信号频率越高,衰减越大,一般设计时只需考虑保证高频信号的幅度就能满足系统的要求,视频信号在5.8MHZ的衰减如下:SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,,SYV75-7 96编国标视频电缆衰减13dB/1000米;如对图象质量要求很高,周围无干扰的情况下,75-3电缆只能传输100米,75-5传输160米,75-7传输230米;实际应用中,存在一些不确定的因素,如选择的摄像机不同、周围环境的干扰等,一般来讲,75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米;对于传输更远距离,可以采用视频放大器(视频恢复器)等设备,对信号进行放大和补偿,可以传输2-3公里;另外,通过一根同轴电缆还可以实现视频信号和控制信号的共同传输,即同轴视控传输技术,下面简单介绍一下该技术:在监控系统中,需要传输的信号主要有两种,一个是图像信号,另一个是控制信号。
其中视频信号的流向是从前端的摄像机流向控制中心;而控制信号则是从控制中心流向前端的摄像机(包括镜头)、云台等受控对像;并且,流向前端的控制信号,一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。
同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能,这种传输方式节省材料和成本、施工方便、维修简单化,在系统扩展和改造时更具灵活性;同轴视控实现方法有两类:一是采用频率分割,即把控制信号调制在与视频信号不同的频率范围内,然后同视频信号复合在一起传送,再在现场做解调将两者区分开;由于采用频率分割技术,为了完全分割两个不同的频率,需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器,这样就影响了视频信号的传输效果;由于需将控制信号调制在视频信号频率的上方,频率越高,衰减越大,这样传输距离受到限制;另外方法是采用双调制的方式,将视频信号和控制信号调制在不同的频率点,和有线电视的原理一样,再在前、后端解调。
视频传输原理
视频传输原理视频传输是指将视频信号从一个地方传输到另一个地方的过程。
视频传输原理涉及到信号的采集、编码、传输和解码等多个环节,是实现视频通信的基础。
本文将从视频信号的采集、编码、传输和解码等方面进行介绍,帮助读者深入了解视频传输的原理。
首先,视频信号的采集是视频传输的第一步。
视频信号可以通过摄像头、摄像机等设备进行采集,将现实世界中的图像转换成电信号。
采集到的视频信号经过模拟/数字转换器转换成数字信号,以便后续的数字处理和传输。
接下来是视频信号的编码。
在视频编码过程中,视频信号会经过压缩处理,以减小数据量,提高传输效率。
常见的视频编码标准包括MPEG-2、MPEG-4、H.264等。
这些编码标准通过采用不同的压缩算法,实现对视频信号的高效压缩,从而减小数据量,保证视频传输的流畅性和清晰度。
然后是视频信号的传输。
视频信号的传输可以通过有线或无线方式进行。
有线传输主要包括光纤传输和同轴电缆传输,无线传输则包括无线局域网、蓝牙、红外线等方式。
在传输过程中,视频信号会经过调制处理,将数字信号转换成适合传输的模拟信号或数字信号,以便在传输过程中保持信号的稳定性和可靠性。
最后是视频信号的解码。
接收端会对传输过来的视频信号进行解码处理,将压缩的视频信号还原成原始的视频数据。
解码过程中需要使用与编码相对应的解码算法,以确保视频信号的质量和清晰度。
解码后的视频信号可以通过显示器、投影仪等设备进行显示,让用户观看到高质量的视频画面。
综上所述,视频传输原理涉及到视频信号的采集、编码、传输和解码等多个环节。
通过对这些环节的深入了解,可以更好地理解视频传输的工作原理,为视频通信技术的发展和应用提供理论支持。
希望本文能够帮助读者对视频传输原理有更深入的认识。
视频传输原理
视频传输原理视频传输是指将视频信号从一个地方传输到另一个地方的过程。
在现代社会中,视频传输已经成为了人们日常生活和工作中不可或缺的一部分。
无论是在家庭娱乐、监控安防、教育培训还是远程会议等领域,视频传输都起着至关重要的作用。
本文将从视频传输的原理入手,介绍视频传输的基本概念、技术原理和常见的传输方式。
视频传输的基本概念是指通过某种媒介将视频信号从一个地方传输到另一个地方。
视频信号是由图像和声音组成的,传输视频信号需要考虑到图像和声音的传输方式和质量。
视频传输的基本原理是将视频信号转换成数字信号或模拟信号,通过某种传输媒介传输到接收端,再将数字信号或模拟信号转换成可显示的视频信号。
视频传输的质量受到很多因素的影响,如传输距离、传输媒介、传输速率、信号干扰等。
视频传输的技术原理主要包括模拟传输和数字传输两种方式。
模拟传输是指将视频信号转换成模拟信号进行传输,其优点是传输距离远、成本低,但受到干扰影响大,信号质量较差。
数字传输是指将视频信号转换成数字信号进行传输,其优点是抗干扰能力强、信号质量好,但传输距离有限,成本较高。
在实际应用中,根据传输距离、传输质量和成本等因素,可以选择合适的传输方式。
常见的视频传输方式包括有线传输和无线传输两种。
有线传输是指通过网线、同轴电缆等有线媒介进行视频传输,其优点是传输稳定、质量高,适用于长距离传输。
无线传输是指通过无线电波进行视频传输,其优点是灵活方便、适用于移动设备,但受到信号干扰和传输距离限制。
在实际应用中,根据需求和环境可以选择合适的传输方式。
总的来说,视频传输是通过某种媒介将视频信号从一个地方传输到另一个地方的过程。
视频传输的基本原理是将视频信号转换成数字信号或模拟信号进行传输,再将数字信号或模拟信号转换成可显示的视频信号。
视频传输的技术原理主要包括模拟传输和数字传输两种方式,常见的传输方式包括有线传输和无线传输两种。
在实际应用中,需要根据传输距离、传输质量、成本等因素选择合适的传输方式,以满足实际需求。
监控系统中视频信号传输方式
监控系统中视频信号传输方式监控系统中,视频信号的传输是整个系统非常重要的一环,也是广大工程商挺挠头的一件事,随着工程中监控设备价格的透明性和工程商竞争的加剧,信号传输部分的费用越来越受到大家的重视;目前,在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式,对于不同场合、不同的传输距离,怎样能保证传输质量、降低费用,根据多年的工程经验,在这里我们作一些介绍供参考。
一、 同轴电缆传输 (一)通过同轴电缆传输视频基带信号 视频基带信号也就是通常讲的视频信号,它的带宽是0-6MHZ,一般来讲,信号频率越高,衰减越大,一般设计时只需考虑保证高频信号的幅度就能满足系统的要求,视频信号在5.8MHZ的衰减如下:SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,,SYV75-7 96编国标视频电缆衰减13dB/1000米;如对图象质量要求很高,周围无干扰的情况下,75-3电缆只能传输100米,75-5传输160米,75-7传输230米;实际应用中,存在一些不确定的因素,如选择的摄像机不同、周围环境的干扰等,一般来讲,75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米;对于传输更远距离,可以采用视频放大器(视频恢复器)等设备,对信号进行放大和补偿,可以传输2-3公里;另外,通过一根同轴电缆还 可以实现视频信号和控制信号的共同传输,即同轴视控传输技术,下面简单介绍一下该技术: 在监控系统中,需要传输的信号主要有两种,一个是图像信号,另一个是控制信号。
其中视频信号的流向是从前端的摄像机流向控制中心;而控制信号则是从控制中心流向前端的摄像机(包括镜头)、云台等受控对像;并且,流向前端的控制信号,一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。
同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能,这种传输方式节省材料和成本、施工方便、维修简单化,在系统扩展和改造时更具灵活性;同轴视控实现方法有两类: 一是采用频率分割,即把控制信号调制在与视频信号不同的频率范围内,然后同视频信号复合在一起传送,再在现场做解调将两者区分开;由于采用频率分割技术,为了完全分割两个不同的频率,需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器,这样就影响了视频信号的传输效果;由于需将控制信号调制在视频信号频率的上方,频率越高,衰减越大,这样传输距离受到限制;另外方法是采用双调制的方式,将视频信号和控制信号调制在不同的频率点,和有线电视的原理一样,再在前、后端解调。
无人机视频传输原理
无人机视频传输原理无人机视频传输是指无人机通过无线信号将拍摄到的视频信号传输到地面控制站或其他终端设备的过程。
无人机视频传输技术的发展,使得无人机在军事侦察、安防监控、航拍摄影等领域得到了广泛的应用。
本文将从无人机视频传输的基本原理、传输方式和技术发展趋势等方面进行介绍。
无人机视频传输的基本原理是利用摄像头拍摄景象,将画面转换成电信号,然后通过无线信号传输到地面控制站或其他终端设备。
在这个过程中,涉及到视频信号的采集、编码、传输和解码等环节。
首先,无人机上的摄像头负责采集画面,并将画面转换成电信号。
然后,视频信号经过编码处理,将其转换成数字信号,以便于通过无线信号进行传输。
在传输过程中,需要选择合适的传输方式,保证视频信号能够稳定、高效地传输到地面控制站或其他终端设备。
最后,接收端对接收到的视频信号进行解码处理,将其转换成可视化的画面,供用户观看或分析。
目前,无人机视频传输主要采用的传输方式包括,模拟传输和数字传输。
模拟传输是指将摄像头采集到的模拟视频信号通过模拟调制的方式进行传输,其优点是传输距离远、成本低,但受到干扰较大,画质较差。
数字传输是指将摄像头采集到的视频信号转换成数字信号进行传输,其优点是抗干扰能力强、画质高,但传输距离相对较短、成本较高。
随着数字技术的发展,数字传输方式逐渐成为无人机视频传输的主流方式,其在画质、稳定性和安全性等方面具有明显优势。
未来,无人机视频传输技术将朝着高清化、实时化和智能化的方向发展。
随着5G技术的普及和应用,无人机视频传输将能够实现更高的传输速率和更低的延迟,为用户带来更加清晰、流畅的观看体验。
同时,人工智能技术的应用将使得无人机视频传输具备更强的智能分析和处理能力,能够实现目标识别、路径规划等功能,为用户提供更加智能化的应用体验。
总的来说,无人机视频传输技术是无人机应用领域中至关重要的一环,其发展将为无人机应用带来更多的可能性和机遇。
随着技术的不断进步和创新,相信无人机视频传输技术将会迎来更加美好的发展前景。
视频信号 原理
视频信号原理
视频信号的原理是通过将连续的图像分成一系列的线条,每个线条由一组电压表示。
这些电压值随着时间的推移而改变,从而呈现出连续的图像。
通过这种方式,视频信号可以传输到显示设备,例如电视或计算机屏幕上显示出完整的图像。
在视频信号的传输过程中,首先需要将图像分成一系列的扫描线。
每一条扫描线都会被映射为一系列的电压值,这些电压值代表了该扫描线上的像素点的颜色和亮度。
然后,这些电压值通过视频信号线路传输到显示设备。
接收端的显示设备会根据接收到的电压值来重新构建原始的图像。
它会逐行扫描,并根据接收到的电压值来确定每个像素点的颜色和亮度。
通过适当的信号处理和图像显示技术,最终在显示屏上就能呈现出连续的图像。
视频信号的质量与分辨率、刷新率、颜色深度和传输带宽等因素有关。
较高的分辨率和刷新率能够提供更清晰和流畅的图像显示,而较高的颜色深度能够呈现更多的颜色细节。
传输带宽的大小决定了信号传输的速度和稳定性,传输过程中出现的干扰也会影响到图像的质量。
总之,视频信号的原理是将连续的图像转化为一系列的电压值,并通过信号传输和重新构建来显示出完整的图像。
这种原理使得视频信号能够广泛应用于电视、电影、计算机等各种显示设备中。
无线监控的几种无线视频传输方式
无线监控的几种无线视频传输方式无线监控摄像机与有线监控,最主要的区别即是传输方式的不同,其无线传输部分主要是完成前端系统信号的转换、发送、中继、接收等,直至将信号接入监控中心系统。
无线监控的传输部分与有线监控的光纤、同轴电缆一样,就是一个视频传输通道,这个通道能传输什么样的视频,其指标主要是传输通道的带宽和传输通道能传送的数据量有多大,其次是选择什么样的的调制方式。
至于外围的摄像机和控制系统,与有线系统并无太大差别。
目前无线传输方式主要有卫星、微波、电信运行商网络系统等,其中卫星由于信号传输成本昂贵,在建筑较密集且有物体遮挡的情况下存在死角,因此在无线监控摄像机民用市场未形成主流。
而行业专用微波监控、小范围WiFi监控、运行商大范围无线监控则是目前较为常用的无线传输方式。
微波监控其可分为模拟微波及数字微波两种方式。
1、模拟微波此种方式传输就是将视频信号直接调制在微波的通道上,通过天线发射出去,监控中心通过天线接收微波信号,再通过微波接收机解调出原来的视频信号。
据携远天成石朝兆介绍,此种监控方式没有压缩损耗,几乎不会产生延时,因此可以保证视频质量,但其只适合点对点单路传输,不适合规模部署,此外因没有调制校准过程,抗干扰性差,在无线信号环境复杂的情况下几乎不可以使用。
而模拟微波的频率越低,波长越长,绕射能力强,但极易干扰其它通信,因此在上世纪90年代此种方式较多使用,目前几乎很少使用。
2、数字微波数字微波即是先将视频信号编码压缩,通过数字微波信道调制,再利用天线发射出去;接收端则相反,由天线接收信号,随后微波解扩及视频解压缩,最后还原为模拟的视频信号传输出去,此种方式也是目前国内市场较多使用的。
数字微波的伸缩性大,通信容量最少可用十几个频道,且建构相对较易,通信效率较高,运用灵活。
数字微波有模拟微波不可比的优点,如监控点比较多、需要加中继的情况多、情况复杂且干扰源多的场合。
归纳一下,数字微波容量大、抗干扰能力强、保密性好,同样的发射功率传输距离更远,受地形或障碍物影响较小,接口丰富,扩展能力强等等。
常见的几个视频传输方式介绍
常见的几个视频传输方式介绍1、视频基带传输:是最为传统的电视监控传输方式,对0~6MHz视频基带信号不作任何处理,通过同轴电缆(非平衡)直接传输模拟信号。
其优点是:短距离传输图像信号损失小,造价低廉,系统稳定。
缺点:传输距离短,300米以上高频分量衰减较大,无法保证图像质量;一路视频信号需布一根电缆,传输控制信号需另布电缆;其结构为星形结构,布线量大、维护困难、可扩展性差,适合小系统。
2、光纤传输:常见的有模拟光端机和数字光端机,是解决几十甚至几百公里电视监控传输的最佳解决方式,通过把视频及控制信号转换为激光信号在光纤中传输。
其优点是:传输距离远、衰减小,抗干扰性能最好,适合远距离传输。
其缺点是:对于几公里内监控信号传输不够经济;光熔接及维护需专业技术人员及设备操作处理,维护技术要求高,不易升级扩容。
3、网络传输:是解决城域间远距离、点位极其分散的监控传输方式,采用MPEG2/4、H.264音视频压缩格式传输监控信号。
其优点是:采用网络视频服务器作为监控信号上传设备,有Internet网络安装上远程监控软件就可监看和控制。
其缺点是:受网络带宽和速度的限制,只能传输小画面、低画质的图像;每秒只能传输几到十几帧图像,动画效果十分明显并有延时,无法做到实时监控。
4、微波传输:是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。
采用调频调制或调幅调制的办法,将图像搭载到高频载波上,转换为高频电磁波在空中传输。
其优点是:省去布线及线缆维护费用,可动态实时传输广播级图像。
其缺点是:由于采用微波传输,频段在1GHz以上,常用的有L波段(1.0~2.0GHz)、S波段(2.0~3.0GHz)、Ku波段(10~12GHz),传输环境是开放的空间很容易受外界电磁干扰;微波信号为直线传输,中间不能有山体、建筑物遮挡;Ku波段受天气影响较为严重,尤其是雨雪天气会有严重雨衰想象。
5、双绞线传输(平衡传输):也是视频基带传输的一种,将75Ω的非平衡模式转换为平衡模式来传输的。
视频传输类型及原理简介
视频传输类型及原理简介视频传输规定:视频设备的输入输出阻抗75Ω(相互配接和通用性)种类:1、基带同轴传输。
2、基带双绞线传输。
3、射频调制解调传输。
4、光缆调制解调传输。
5、视频数字(网络)传输。
6、微波传输。
7、无线天线视频监控系统。
一、基带同轴传输:{0~6M,1V p-p,75Ω}图:同轴电缆是唯一可以不用附加传输设备也能有效传输视频信号方法。
(绝对衰减最小)。
突出矛盾就是频率失真,在传输通道视频失真度条件下,75-5可传输120m(200m以上可观察到失真)。
“频率加权放大技术”目前已成熟,仅用一个末端补偿设备,75-5→2000m;若前后补偿,可到3000m。
单端不平衡传输,一根为信号线;一根为零线,优点:传输阻抗,不受外界干扰和不对外产生干扰。
缺点:分布参量值较大,损耗严重。
线越长越严重。
线缆衰减是指线缆传输信息期发生的能量降低或损耗,它遵循一种叫趋肤效应和近似效应的物理定理,随着频率的增加会增大,导体内部的电子流产生的磁场迫使电子向导体表面聚集,频率越高这个表层越薄,这一效应对电缆的衰减影响相当显著,且衰减与频率的平方根近似成正比。
可知要求 75-5≤200m75-7≤400m75-9≤600m75-13≤800m如超过800m,不建议用同轴传输,由于分布参数更大,寄生干扰引入,图像质量下降。
二、双绞线传输:图:平衡传输方式:不平衡输入的视频经发送器A转换为平衡输出,传输回路的两根线分别是幅度相等相位相反的差分信号,在接收器B中将平衡信号再转换回不平衡信号,以便与现行设备配接。
由于双绞线上的两个信号大小相等,极性相反,且两线相绞(不断改变方向),这样线间的寄生电抗与其相邻电抗也极性相反大小相等。
(两线完全平衡时)图:C1、C2、…C n是每对双绞线每一绕结的分布电容。
L1、L2、…L n是每对双绞线每一绕结的感应电感。
电容C 总= C 1+C 2+…+C n +(-C n+1) 总感应电感BA B A L L L L L +∙=总 L A =L 1+(-L 3)+…+L nL B =-L 2+L 4+…+(-L n+1)当绕结基本平衡时:C n = C n+1,L 总=0,C 总=0这表明从传输信号的角度分析两线间的寄生电容、寄生电感趋于零,但对外界干扰信号而言上述结果并不存在。
视频信号的传输方式
视频信号的传输方式1、视频基带传输:最为传统的电视监控传输方式,对0~6MHz视频基带信号不作任何处理,通过同轴电缆(非平衡)直接传输模拟信号。
优点:短距离传输图像信号损失小,造价低廉,系统稳定。
缺点:传输距离短,300米以上高频分量衰减较大,无法保证图像质量。
布线量大、维护困难、可扩展性差,适合小系统。
尤其是现在非标线材盛行的今天,当你发现有视频干扰,加矩阵后字符跳动,通过视频分配器后画面有干扰时,查查自己使用的线缆达标吗?2、光纤传输:常见的有模拟光端机和数字光端机,是解决几十甚至几百公里电视监控传输的最佳解决方式,通过把视频及控制信号转换为激光信号在光纤中传输。
优点:传输距离远、衰减小,抗干扰性能最好,适合远距离传输。
标准的光端机都0---20公里传输距离,8路光端机性价比最高,这个跟光头有关系,做光端机的朋友都知道。
现在光端机价格很便宜,但质量好的还是很贵。
缺点:对于几公里内监控信号传输不够经济;光熔接及维护需专业技术人员及设备操作处理,维护技术要求高,不易升级扩容。
有的工程人员为了省那便宜的光跳线和法兰,直接尾纤接设备了,以后维修的时候你就知道那根跳线和法兰有多重要。
3、网络传输:解决城域间远距离、点位极其分散的监控传输方式,采用MPEG2/4、H.264音视频压缩格式传输监控信号。
优点:采用网络视频服务器作为监控信号上传设备,有Internet网络安装上远程监控软件就可监看和控制。
缺点:受网络带宽和速度的限制,只能传输小画面、低画质的图像;每秒只能传输几到十几帧图像,动画效果十分明显并有延时,无法做到实时监控。
不过我很看好网络传输。
4、双绞线传输(平衡传输):也是视频基带传输的一种,将75Ω的非平衡模式转换为平衡模式来传输的。
是解决监控图像1Km内传输,电磁环境复杂场合的解决方式之一,将监控图像信号处理通过平衡对称方式传输。
优点是:布线简易、成本低廉、抗共模干忧性能强。
缺点:只能解决1Km以内监控图像传输,而且一根双绞线只能传输一路图像,不适合应用在大中型监控中;双绞线质地脆弱抗老化能力差,不适于野外传输;双绞线传输高频分量衰减较大,图像颜色会受到很大损失。
视频传输解决方案
视频传输解决方案视频传输解决方案随着数字视频技术的快速发展,人们对视频传输的需求也越来越大。
视频传输解决方案是指通过一定的技术手段将视频信号传输到指定位置的方案。
本文将介绍几种常见的视频传输解决方案。
一、有线传输有线传输是最常见的视频传输方式之一,它通过电缆将视频信号传输到指定位置。
常用的有线传输方式包括:1. HDMI传输:HDMI(High Definition Multimedia Interface)是一种数字视频接口,可以传输高质量的高清视频信号。
它使用一种标准接口连接设备,并且支持音频和视频传输。
通过使用HDMI线缆,可以将视频信号传输到高清电视、显示器和其他设备上。
2. DVI传输:DVI(Digital Visual Interface)是一种数字视频接口,可以传输高质量的视频信号。
与HDMI类似,它可以通过使用标准接口将视频信号传输到显示器和其他设备上。
3. VGA传输:VGA(Video Graphics Array)是一种模拟视频接口,用于将视频信号传输到显示器和投影仪上。
它使用15个针脚的D型接口连接设备。
有线传输的优点是信号传输稳定,不易受到干扰。
然而,缺点是在传输过程中可能会出现信号衰减,限制了传输距离。
二、无线传输无线传输是一种不需要通过电缆连接的视频传输方式,可以提供更大的便利性和灵活性。
常用的无线传输方式包括:1. Wi-Fi传输:Wi-Fi(Wireless Fidelity)是一种无线局域网技术,可以通过无线网络将视频信号传输到设备上。
它使用无线接入点(Wi-Fi路由器)来连接设备,并通过无线信号进行数据传输。
2. 5G传输:5G是第五代移动通信技术,具有更高的传输速度和更低的延迟。
通过使用5G网络,可以实现高清视频的实时传输,无需等待缓冲。
无线传输的优点是灵活性和便利性,可以随时随地观看视频。
然而,缺点是信号可能会受到干扰和距离限制。
三、流媒体传输流媒体传输是一种通过网络将视频信号实时传输到终端设备的方式,常用的流媒体传输协议包括:1. RTSP传输:RTSP(Real-Time Streaming Protocol)是一种常用的流媒体传输协议,可以实现实时视频和音频的传输。
监控视频信号的几种传输方式和各自的优缺点
监控视频信号的几种传输方式和各自的优缺点视频线缆传输可以分为同轴基带传输、双绞线基带传输、射频传输、光缆传输、数字(网络)传输等几种方式。
一、视频同轴基带传输我国PAL-D视频基带0-6M,复合视频基带一般指视频基带和音频副载波为8M带宽。
同轴视频传输是应用最早,用量最大,最容易操作的一种视频传输方式。
同轴视频基带传输的技术要点是:1. 同轴电缆的信号传输是以“束缚场”方式传输的,就是说把信号电磁场“束缚”在外屏蔽层内表面和芯线外表面之间的介质空间内,与外界空间没有直接电磁交换或“耦合”关系。
所以同轴电缆是具有优异屏蔽性能的传输线;同轴电缆属于超宽带传输线,应用范围一般为0Hz-2Ghz以上;它又是唯一可以不用传输设备也能直接传输视频信号的线缆;2. 视频基带信号处在0-6M的频谱最低端,所以视频基带传输又是绝对衰减最小的一种传输方式。
但也正是因为这一点,频率失真-高低频衰减差异大,便成为视频传输需要面对的主要问题;在视频传输通道幅频特性“-3db”失真度要求内,75-5电缆传输距离约为120-150米;工程应用传输距离在2、3百米以内还比较好,网上论坛里提供的“感官标准”传输距离数据,从3、5百米到1千多米都有,实际是没有标准,也就没有实际参考意义。
3. 同轴视频基带传输的主要技术问题是:为实现远距离传输的频率加权放大和抗干扰问题。
对常见的电梯、车间、传输耦合等各类干扰,已可以有效解决,我国自有知识产权的加权抗干扰专利技术的应用,在有效抑制干扰的同时,也能有效补偿电缆衰减和频率失真,属于抗干扰传输设备。
其前端有源—后端无源抗干扰传输距离(75-5)在1000米左右,前后端都有源为1500-2000米;与加权视频放大器配套的抗干扰传输距离3公里,75-7电缆可以达到5公里。
双绝缘双屏蔽抗干扰同轴电缆是与同轴电缆穿镀锌铁管原理一样,施工更方便,成本更低,在常见电磁干扰环境下,可以作为防止干扰入侵,又可方便设计和施工的工程选择;同轴视频基带传输设备我国频率加权视频放大专利技术的出现,有效解决了视频传输的频率失真问题,产品已经比较成熟,在视频传输通道“-3db”失真度要求内,仅用一级末端补偿,75-5电缆传输距离已经提高到了2000米以上,前后双端补偿的视频恢复设备已经突破3公里。
视频微波传输方案
视频微波传输方案1. 引言视频传输是摄影和电视领域中的重要应用之一,随着4K、8K等高清视频技术的发展,对于视频传输的需求也越来越高。
微波传输作为一种常用的视频传输方案,具有传输速度快、稳定性高等优点,因此被广泛应用于各个领域。
本文将介绍视频微波传输方案的原理、应用及其优缺点,以帮助读者更好地了解该技术。
2. 视频微波传输原理视频微波传输是通过利用微波信号进行视频信号的传输。
具体原理如下:1.信号调制:视频信号首先需要进行调制处理,将其转换为可传输的高频信号。
常见的调制方式包括频率调制和幅度调制等。
2.微波传输:调制后的信号通过微波传输设备发送到接收端。
微波传输设备通常包括天线、放大器等组成,能够将高频信号转化为微波信号并进行传输。
3.接收处理:接收端的微波传输设备接收到传输过来的微波信号后,将其进行解调处理,恢复为原始的视频信号。
通过以上的处理步骤,视频信号可以有效地进行微波传输。
3. 视频微波传输应用视频微波传输在各个领域都有广泛的应用,下面列举几个常见的应用场景:1.电视广播:微波传输在电视广播领域中得到了广泛的应用。
通过微波传输,电视节目可以快速、稳定地传输到各个地方的电视机上,使得观众能够高清地收看电视节目。
2.监控系统:微波传输在监控系统中也有重要的应用。
通过微波传输,监控摄像头拍摄到的视频信号可以实时传输到监控中心,保障了实时的监控和安全。
3.视频会议:微波传输在视频会议中起到了关键的作用。
通过微波传输,不同地点的会议参与者可以高清地进行视像会议,便于实时的沟通和协作。
4.医疗领域:微波传输在医疗领域也有广泛的应用。
例如,医院通过微波传输技术可以将手术过程实时传输到教学院校,方便医学生进行学习和讨论。
4. 视频微波传输的优缺点视频微波传输具有以下优点:•传输速度快:微波传输能够以高速传输视频信号,实现实时的视频传输。
•传输稳定性高:由于微波传输技术成熟稳定,传输过程中的失真和干扰较小,能够保证高质量的视频传输。
视频无线传输
视频无线传输摘要:视频无线传输技术是一种将视频信号通过无线传输介质实现从发射端到接收端的传输的技术手段。
随着无线通信技术和视频处理技术的不断发展,视频无线传输技术在多个领域得到广泛应用,如无线监控、移动视频传输、虚拟现实等。
本文将对视频无线传输技术的原理、应用领域和未来发展进行详细介绍。
一、引言随着无线通信和媒体处理技术的发展,视频无线传输技术逐渐取代了传统的有线视频传输方式。
视频无线传输技术能够实现高质量、高带宽的视频传输,大大提升了用户体验。
本文将对视频无线传输技术的原理、应用领域和未来发展进行详细介绍。
二、视频无线传输的原理1. 调制与解调技术视频信号通常通过模拟或数字调制技术进行传输。
常见的调制方式包括调幅(AM)、调频(FM)和调相(PM)。
解调过程将接收到的调制信号转化为视频信号。
2. 多路复用技术多路复用是将多个信号通过同一通信信道进行传输的技术,可以实现多个视频信号的同时传输。
3. 编解码技术编解码技术将源视频信号进行压缩和解压缩,以减小传输带宽和提升传输效率。
常见的编解码标准包括MPEG、H.264等。
三、视频无线传输的应用领域1. 无线监控视频无线传输技术在无线监控系统中起到了重要作用。
无线监控系统可以实现远距离的视频监控,提高监控的灵活性和可靠性。
2. 移动视频传输随着智能手机的普及,移动视频成为了人们日常生活中的重要组成部分。
视频无线传输技术可以在移动网络环境下实现高清视频的实时传输,满足人们对于移动视频的需求。
3. 虚拟现实虚拟现实技术需要实时传输大量的视频数据,视频无线传输技术可以满足对带宽和延迟的要求,为虚拟现实应用提供支持。
四、视频无线传输的挑战与未来发展1. 带宽需求高质量的视频无线传输需要更大的带宽支持。
随着4G和5G网络的快速发展,带宽将不再是视频无线传输的瓶颈。
2. 延迟实时性是视频无线传输的一个重要指标。
减小视频无线传输的延迟是未来发展的重要方向。
3. 异构网络融合视频无线传输需要与多种无线网络进行融合,实现无缝切换和高效传输。
视频光纤传输方案
视频光纤传输方案视频光纤传输方案摘要视频光纤传输方案是一种通过光纤传输视频信号的技术方案。
它利用光纤的高带宽、低损耗和抗干扰等优势,可以实现高质量、稳定的视频信号传输。
本文将介绍视频光纤传输方案的基本原理、应用场景以及优缺点,并提供具体的实施步骤与注意事项。
1. 引言随着视频技术的不断发展,对视频传输质量的要求也越来越高。
传统的视频传输方式如同轴电缆、电缆等存在信号衰减、干扰与带宽限制的问题。
相比之下,视频光纤传输方案以其独特的优势逐渐成为业内关注的焦点。
2. 基本原理视频光纤传输方案主要基于光纤传输技术和视频编解码技术。
其中,光纤传输技术利用光纤的高带宽和低损耗特性,可实现高质量视频信号的远距离传输。
而视频编解码技术可以提供高效的压缩算法和码流控制,确保视频信号在光纤传输中的稳定性和可靠性。
3. 应用场景视频光纤传输方案广泛应用于各个领域,包括但不限于以下几个方面:3.1 安防监控现代社会对于安防监控的需求越来越大,而视频光纤传输方案能够满足大规模监控视频传输的需求。
通过光纤传输,监控中心可以远程实时监控各个地点的视频画面,提高安防的效果和反应速度。
3.2 音视频会议音视频会议已经成为企业和机构日常工作中的重要部分。
通过视频光纤传输方案,可以保证会议中音视频信号的高清和稳定,同时还可以实现多点传输,方便跨地域的协同办公与交流。
3.3 广播电视广播电视行业对视频传输的要求十分严格,视频光纤传输方案能够提供高质量的广播电视信号传输,并且在远距离传输中不会出现信号衰减问题,保证了广播电视节目的质量与覆盖范围。
3.4 医疗影像医疗影像传输对于图像质量和实时性有非常高的要求。
视频光纤传输方案可以保证医疗影像的高保真度和实时性,帮助医生做出准确的诊断和决策。
此外,光纤传输还可以避免电磁干扰对医疗设备的影响,保障医疗工作的安全性。
4. 优缺点4.1 优点•高质量:视频光纤传输方案能够提供高清、高保真度的视频信号传输。
无线视频传输原理
无线视频传输原理
无线视频传输是一种将视频信号通过无线方式传输到接收设备的技术。
它主要分为两个部分:视频信号的编码与传输和接收设备的解码与显示。
在视频信号编码与传输方面,首先需要将输入的视频信号进行数字化处理,将连续的模拟视频信号转换为数字信号。
然后利用视频编码标准,比如H.264、VP9等,对数字信号进行编码
压缩,以减小数据量并保持画面质量。
接着,经过时分复用或频分复用技术,将编码后的视频信号与其他数据信号(如音频、控制信号等)进行组合。
最后,利用调制技术将视频信号转换成高频无线电信号。
接收设备方面,利用天线接收到传输的无线信号,并利用解调技术将高频无线电信号解调成数字视频信号。
然后,对解调后的信号进行解码,并还原成数字视频信号。
接下来,通过数字视频信号处理和解压缩,将解码后的视频信号转换为可供显示的格式。
最后,通过显示器或其他输出设备将视频信号展示出来。
整个无线视频传输的过程中,需要注意信号的稳定性、传输距离和传输延迟等因素。
为了保证信号的质量,可以采用信号增强技术、差错纠正技术和多路复用技术等手段。
此外,还可以利用调频等方式选择合适的频段,以减少干扰。
总结起来,无线视频传输的原理是将视频信号经过编码、调制和解码等步骤,通过无线电信号进行传输,并在接收设备上解
调、解码和显示的过程。
通过各种技术手段的配合,使得视频信号能够在无线环境下实现高质量且稳定的传输。
视频信号-百科
视频信号定义视频信号是指电视信号、静止图象信号和可视电视图象信号。
对于视频信号可支持三种制式:NTSC、PAL、SECAM。
视频信号分类VGA输入接口:VGA 接口采用非对称分布的15 pin(针)连接方式,其工作原理:是将显存内以数字格式存储的图像(帧)信号在RAMDAC 里经过模拟调制成模拟高频信号,然后再输出到等离子成像,这样VGA信号在输入端(LED显示屏内) ,就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的,所以VGA 接口拥有许多的优点,如无串扰无电路合成分离损耗等。
DVI输入接口:DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接,显示计算机的RGB信号。
DVI(Digital Visual Interface)数字显示接口,是由1998年9月,在Intel开发者论坛上成立的数字显示工作小组(Digital Display Working Group简称DDWG),所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好,数字接口保证了全部内容采用数字格式传输,保证了主机到监视器的传输过程中数据的完整性(无干扰信号引入),可以得到更清晰的图像。
标准视频输入(RCA)接口:也称AV接口,通常都是成对的白色的音频接口和黄色的视频接口,它通常采用RCA(俗称莲花头)进行连接,使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输,这就避免了因为音/视频混合干扰而导致的图像质量下降,但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号,仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像,这种先混合再分离的过程必然会造成色彩信号的损失,色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
AV还具有一定生命力,但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
视频信号的传输方式监控系统中,视频信号的传输是整个系统非常重要的一环,也是广大工程商挺挠头的一件事,随着工程中监控设备价格的透明性和工程商竞争的加剧,信号传输部分的费用越来越受到大家的重视;目前,在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式,对于不同场合、不同的传输距离,怎样能保证传输质量、降低费用,根据多年的工程经验,在这里我们作一些介绍供参考。
一、同轴电缆传输(一)通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号,它的带宽是0-6MHZ,一般来讲,信号频率越高,衰减越大,一般设计时只需考虑保证高频信号的幅度就能满足系统的要求,视频信号在5.8MHZ的衰减如下:SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,,SYV75-7 96编国标视频电缆衰减13dB/1000米;如对图象质量要求很高,周围无干扰的情况下,75-3电缆只能传输100米,75-5传输160米,75-7传输230米;实际应用中,存在一些不确定的因素,如选择的摄像机不同、周围环境的干扰等,一般来讲,75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米;对于传输更远距离,可以采用视频放大器(视频恢复器)等设备,对信号进行放大和补偿,可以传输2-3公里;另外,通过一根同轴电缆还可以实现视频信号和控制信号的共同传输,即同轴视控传输技术,下面简单介绍一下该技术:在监控系统中,需要传输的信号主要有两种,一个是图像信号,另一个是控制信号。
其中视频信号的流向是从前端的摄像机流向控制中心;而控制信号则是从控制中心流向前端的摄像机(包括镜头)、云台等受控对像;并且,流向前端的控制信号,一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。
同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能,这种传输方式节省材料和成本、施工方便、维修简单化,在系统扩展和改造时更具灵活性;同轴视控实现方法有两类:一是采用频率分割,即把控制信号调制在与视频信号不同的频率围,然后同视频信号复合在一起传送,再在现场做解调将两者区分开;由于采用频率分割技术,为了完全分割两个不同的频率,需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器,这样就影响了视频信号的传输效果;由于需将控制信号调制在视频信号频率的上方,频率越高,衰减越大,这样传输距离受到限制;另外方法是采用双调制的方式,将视频信号和控制信号调制在不同的频率点,和有线电视的原理一样,再在前、后端解调。
二是利用视频信号场消隐期间来传送控制信号,类似于电视图文传送;将控制信号直接插入视频信号的消隐期,视频信号中的消隐期部分在监视器上不显示,故对图像显示不会产生干扰,不影响图像的传输质量,通过前端视频信号的预放大和接收端信号的加权放大,可以大大延伸视频信号的传输距离,如采用75-5的视频电缆,可以实现2000米、75-7电缆实现3500米、75-9电缆5000米的视频传输和反向控制。
(二)通过同轴电缆传输射频信号视频信号是指将视频信号调制到一定的频率上进行传输,也就是采用有线电视的传输方式,通常所讲的“一线通”、“共缆传输”、“宽频传输”等就是采用的此技术。
采用该技术特别适合于监控点较多和相对集中、距离较远的系统,采用该系统优点是布线简单,抗干扰能力强,但调试相对麻烦,因为是一根电缆传输多路信号,而且有的还要经过放大器放大,如果调试不好就会产生相互干扰(交调);另外,可靠性相对于光缆、视频电缆稍差,因为共缆系统是以串联为主,接头多,特别是靠近机房的部分,如果出问题将影响前面所有的信号(视频直传方案是一对一,一根电缆出问题只会影响一路信号)。
所以采用该方案时,一定要将系统详细的设备位置图给有关“共缆传输”设备的厂家帮助设计系统传输方案,另外你需要配备1台场强仪。
二、双绞线传输利用双绞线传输视频信号是近几年才兴起的技术,所谓的双绞线一般是指超五类网线,采用该技术与传统的同轴电缆传输相比,其优势越来越明显:(一)优点布线方便,线缆利用率高。
一根普通超五类网线,有4对双绞线,可以同时传输4路视频信号,或3路视频信号、1路控制信号;而且网线比同轴电缆更好敷设。
价格便宜。
普通超五类网线的价格相当与75-3视频线,室外防水超五类网线的价格相当与75-5视频线,但网线可以同时传输多路信号,其经济性用户可以根据具体情况核算;传输距离远,传输效果好。
由于将视频信号进行了放大提升,传输距离可以达到1500米,有些厂家的产品可以保证900米达到与现场一样的效果;抗干扰能力强。
双绞线传输采用差分传输方法,其抗干扰能力大于同轴电缆。
(二)使用中注意的问题选用双绞线的原则:一般选用国产超五类网线,每根网线有8芯,每芯的直流电阻值应小于15欧/100米(国标小于10欧/100米);对于不同传输距离,有不同的选择,如大楼,一般不超过150米,可以选用无源收发器;距离在650米可以选用前端无源发射、后端有源接收的设备,省去了前端加电的麻烦和设备损坏的可能;650米至1500米可以选用有源发射、有源接收的设备;如超过1500米,可以考虑增加中继器,在2200米增加1个中继器可以保证效果,如再远建议选择同轴电缆或光缆传输。
室外布线,尽可以选用室外阻水网线,虽然价格高了些,但可靠性可以保证;对于干扰特强的地方,如电厂、变电站等地方,建议选用屏蔽网线,或在普通网线外套金属管,如采用屏蔽网线一定要注意传输距离,一般控制在700米,采用在监控室单端接地的原则;对于电梯的干扰,建议选用电梯专用双绞线电缆,它的柔软性能够满足电梯电缆的要求;网线的连接,应进行可靠的焊接,在室外一定要做好防水处理,处理完后注意防止浸泡在水里,你可以将接头放在矿泉水瓶,瓶口朝下,再将瓶口封好;由于双绞线传输采用“虚地”技术,比同轴电缆更容易感应静电或雷电,选择双绞线传输设备,一定要注意选用具有防静电、防雷的产品,如果在多雷区,最好在前端做防雷接地。
双绞线传输技术并不复杂,市场上的生产厂家也很多,但真正能做好的并不多,首先,没有一定的视频测试设备,近凭示波器和监视器想做好非常不容易,其次,由于双绞线更容易招静电和雷电的损坏,所以其保护措施非常重要(保护部分的成本占到总成本的1/4-1/3),所以建议大家可以选择生产时间较长、规模较大的公司的产品,它们产品的性能、稳定性更好。
总之,利用双绞线传输视频信号与同轴电缆相比具有明显的优势,对用户来讲有一个认识了解的过程;有些用户曾经用过,但没有选择合格的产品而全面否定该技术,其实你可以多选择几家试一下,该技术真不错。
三、光纤传输用光缆代替同轴电缆进行视频信号的传输,给电视监控系统增加了高质量、远距离传输的有力条件。
其传输特性和多功能是同轴电缆线所无法比拟的。
先进的传输手段、稳定的性能、高的可靠性和多功能的信息交换网络还可为以后的信息高速公路奠定良好的基础;(一)、光缆传输的优缺点传输距离长,现在单模光纤每公里衰减可做到0.2dB~0.4dB以下,是同轴电缆每公里损耗的1%。
传输容量大,通过一根光纤可传输几十路以上的信号。
如果采用多芯光缆,则容量成倍增长。
这样,用几根光纤就完全可以满足相当长时间对传输容量的要求。
传输质量高,由于光纤传输不像同轴电缆那样需要相当多的中继放大器,因而没有噪声和非线性失真叠加。
加上光纤系统的抗干扰性能强,基本上不受外界温度变化的影响,从而保证了传输信号的质量。
抗干扰性能好,光纤传输不受电磁干扰,适合应用于有强电磁干扰和电磁辐射的环境中。
主要缺点是造价较高,施工的技术难度较大。
(二)单/多模光纤光端机的选用目前常用的光纤按模式分有两大类:多模光纤和单模光纤多模光缆用于视频图像传输时,只能满足最远3~5km左右的传输距离,并且对视频光端机的带宽(针对模拟调制)和传输速率(针对数字式)有较大的限制,一般适用于短距、小容量、简单应用的场合。
单模光缆由于有着优异的特性和低廉的价格已经成为当前光通信传输的主流,但其设备价格比多模光端机高。
视频监控光端机在技术实现上分为模拟调制的光端机和数字非压缩编码光端机两大类。
模拟光端机采用的是基带视频信号直接光强度调制(简称AM)或脉冲频率调制(PFM)技术。
数字光端机主要指的是非压缩编码视频光端机,严格意义上说,是一种采用数字传输方式的视频光端机,输入和输出仍然是标准模拟视频信号。
模拟光端机发展至今已有十年以上的历史,已经是比较成熟的产品,从稳定性和可维护性上说,模拟设备在温度漂移特性,老化特性和长期工作稳定性上是显然不如数字设备。
单从价格上说,目前在1~2路视频光端机上模拟的价格仍然有优势,但在4路以上视频光端机上模拟和数字的差别已经几乎没有了,如果要求需要在视频传输的同时,还要传输音频、低速数据、高速以太网数据等多业务,模拟设备就无法与数字设备比拟了。
四、视频信号的干扰及解决(一)干扰的产生前端电源的干扰:电梯的变频电机,工厂的大功率电机,变电站等。
传输过程的干扰:主要是电磁波干扰,如广播电台、电信基站等,还有电缆损坏引起的干扰及地电位差干扰等。
终端设备干扰:主要是设备电源产生的干扰和连接引起的干扰。
(二)干扰的解决方法先判断干扰的产生位置,先从前端检查摄像机有无干扰,如有,一般是通过电源进去的(可以先用12V电瓶供电验证一下是否电源干扰),可以采用开关电源给摄像机供电,也可以安装交流滤波器进行滤波,一般可以解决;如果是通过传输过程产生的,首先检查视频线的连接,屏蔽网有无破损等情况,另外可以考虑选择抗干扰器,目前,市场的抗干扰器基本原理有二种,一种是将视频基带信号调制到38MHZ或更高频率,避开干扰频率,其效果可以,但遇到干扰频率与38MHZ接近的话,那就没有办法了;另一种是采用将视频信号在前端进行幅度提升放大的办法,再在终端进行压缩,因为干扰信号的幅度是不变的,相对应的干扰信号也就被压缩了,这是一种广谱的抗干扰办法,但干扰有一定的残留,抗干扰的效果取决于视频信号放大的幅度和干扰信号的位置,幅度越大、干扰越靠近前端,抗干扰的效果越好。
如果用了抗干扰器效果不明显,有可能是终端(机房)引起的干扰,这样需要检查连接、电源、接地和设备本身问题等方面。
三、常见的几个视频传输方式介绍1、视频基带传输:是最为传统的电视监控传输方式,对0~6MHz视频基带信号不作任何处理,通过同轴电缆(非平衡)直接传输模拟信号。
其优点是:短距离传输图像信号损失小,造价低廉,系统稳定。
缺点:传输距离短,300米以上高频分量衰减较大,无法保证图像质量;一路视频信号需布一根电缆,传输控制信号需另布电缆;其结构为星形结构,布线量大、维护困难、可扩展性差,适合小系统。
