九年级全一册第十五章第3节串联和并联一、简答题1.图是一个简化了的玩具警车的电路图。

学习了串联电路和并联电路的知识,你能看懂这个电路图吗?电路图中的小灯泡L与小电动机M是串联的还是并联的?二、填空题2.如题所示,灯泡L1、L2的连接方式是(选填“串联”、“并联”)。

3.如图所示,灯泡L1、L2的连接方式是(选填“串联”、并联)。

4.如图所示电路,只闭合开关时,L1和L2组成串联电路;只闭合开关时,L1和L2组成并联电路。

5.如图所示的电路,闭合开关S1、S2时,灯发光;要使两灯并联,需闭合开关。

6.如图所示电路中,当开关S1和S2都断开时,灯L1、L2和L3是联;当S1闭合,S2断开时,灯泡亮;当S1和S2都闭合时,L1、L2和L3是联。

7.如图所示电路中,当开关S1、S2断开,S3、S4闭合时,灯发光,它们的连接方式是联;当开关S1闭合,S2、S3、S4断开时,灯发光,它们的连接方式是联;当开关S2、S3、S4闭合,S1断开时,灯发光。

三、作图题8.如图所示,要用两个开关分别控制两个灯泡,应该怎样连接电路?请在图中画出接线。

四、单选题9.两款温控开关K 1和K 2,当温度低于50℃时,K 1保持闭合,K 2保持断开;当温度高于50℃时,K 1保持断开,K 2保持闭合,某保温水壶用其中一款开关检测水温,其加热电阻R 在水温低于50℃时工作,在水温高于50℃时不工作,下列电路图中符合用电安全且能实现该保温水壶功能的是( )A .B .C .D .10.医院入口处的扫码测温系统工作时,扫码为绿码,开关1S 闭合;测温正常,开关2S 闭合。

只有扫码为绿码且测温正常,系统才会启动电动机打开闸门放行。

下列电路设计符合要求的是( )A .B .C .D .五、作图题11.请在图中补画两条导线,开关闭合后,使之成为串联电路,并在每条导线上标明电流的方向。

12.左、右两灯分别代表小汽车的左、右转向灯,请你用笔画线完成图中用单刀双掷开关控制这两盏灯的电路。

新人教版九年级物理上册《串联和并联》知识点讲解

新人教版九年级物理上册《串联和并联》知识点讲解

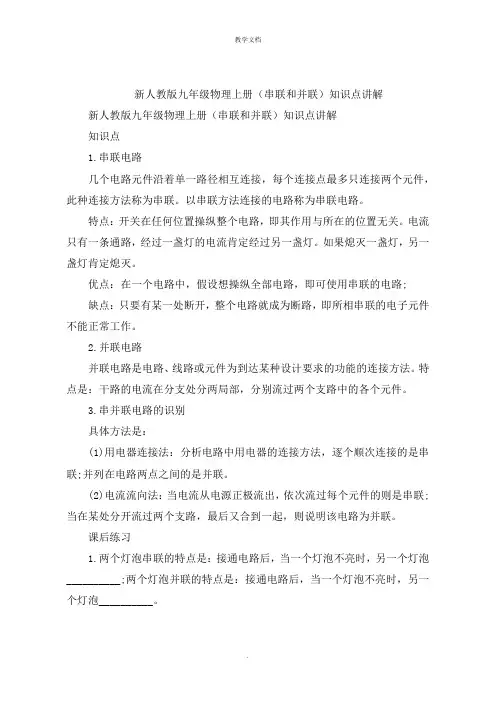

新人教版九年级物理上册(串联和并联)知识点讲解新人教版九年级物理上册(串联和并联)知识点讲解知识点1.串联电路几个电路元件沿着单一路径相互连接,每个连接点最多只连接两个元件,此种连接方法称为串联。

以串联方法连接的电路称为串联电路。

特点:开关在任何位置操纵整个电路,即其作用与所在的位置无关。

电流只有一条通路,经过一盏灯的电流肯定经过另一盏灯。

如果熄灭一盏灯,另一盏灯肯定熄灭。

优点:在一个电路中,假设想操纵全部电路,即可使用串联的电路;缺点:只要有某一处断开,整个电路就成为断路,即所相串联的电子元件不能正常工作。

2.并联电路并联电路是电路、线路或元件为到达某种设计要求的功能的连接方法。

特点是:干路的电流在分支处分两局部,分别流过两个支路中的各个元件。

3.串并联电路的识别具体方法是:(1)用电器连接法:分析电路中用电器的连接方法,逐个顺次连接的是串联;并列在电路两点之间的是并联。

(2)电流流向法:当电流从电源正极流出,依次流过每个元件的则是串联;当在某处分开流过两个支路,最后又合到一起,则说明该电路为并联。

课后练习1.两个灯泡串联的特点是:接通电路后,当一个灯泡不亮时,另一个灯泡__________;两个灯泡并联的特点是:接通电路后,当一个灯泡不亮时,另一个灯泡__________。

答案:也不亮仍旧可以亮思路解析:串联电路中电流的路径只有一条,电路中的某处断开,整个电路就断路。

并联电路中电流的路径不只一条,如有一支路断开,其他支路仍可正常工作。

2.串联电路和并联电路是最根本的电路,它们的实际应用非常普遍,节日的小彩灯是__________联的,安装在教室里的几盏日光灯是联的__________。

答案:串并思路解析:小彩灯中有一只灯泡不亮,一串彩灯都不亮,所以是串联的;教室里的灯其中一个不发光,其他的灯仍可以正常发光,所以是并联的。

3.如果一个开关能同时操纵两盏灯,那么这两盏灯是( )A.肯定是串联的B.肯定是并联的C.可能是串联,也可能是并联D.以上说法都正确答案:C思路解析:可以是串联,或者是并联,把开关接在并联电路的干路上。

新人教版九年级物理全册教学课件15.3《串联和并联》(共23张PPT)

新人教版九年级物理全册教学课件15.3《串联和并联》(共23张PPT)

+ -
+ -
L2
L1
研究一下串联电路
首先连接好串联电路
1.闭合、断开开关观察两个小 灯泡的发光情况。
2.闭合开关,断开其中一个小 灯泡,观察另一个小灯泡能 否发光。
3.改变开关的位置,再闭合、 断开开关,观察两个小灯泡的 发光情况。
串联电路的特点:
①连接特点:元件逐个顺次的连接; ②电流路径:只有一条; ③开关:一个开关可以控制所有的
课堂巩固
1、下列属于并联电路的是( D )
课堂巩固
2、有三盏电灯,想把它们连接在一个电路中,要 求每盏电灯工作时都不影响别的电灯,它们之间应
该( 并 )联。
3、如果电路中的两个用电器,闭合开关后,两灯
同时亮,下列说法正确的是( C )
A、两灯一定是串联。 B、两灯一定是并联。 C、两灯可能是串联,也可能并联。 D、条件不足,无法判断。
用电器,开关的位置对它的制作用 没有影响;
④各用电器工作时:互相干扰,任
意一个用电器不工作,其他用电 器都不工作。
L1
.L2
.a
干 路
支路
干 路

支路




L1

. . b
支路
a
L2
支路
我们再来研究一下并联电路
1.闭合、断开开关S、S1、S2,观察两个小灯泡 的工作情况。
2.闭合所有开关,拧去其中一个小灯泡,观察 另一个小灯泡能否发光。
串联和并联
引入新课
如图:将两个小灯泡 入电电路中,应该怎 样连接 ?
电路元件:
L1
L2
注意:任何情况下都不允许不经过用电 器而把电源的两端直接连在一起!

1串、并联电路中电流的规律课件人教版物理九年级全一册

1串、并联电路中电流的规律课件人教版物理九年级全一册

实验次数 1 2 3
A处电流/A 0.12 0.28 0.30
B处电流/A 0.26 0.20 0.16
C处电流/A 0.38 0.48 0.46
【实验结论】 并联电路中,干路电流等于各支路电流之和,即
IC=IA+IB。
巩固练习
例1. 如图是用电流表测量电路中通过灯泡Ll电流的 电路图,其中正确的是( )
【实验设计】
测量A点电流
CB
测量B点电流
A
测量C点电流
A
C
B
实验2:探究并联电路中各处电流的关系
【实验过程】
(1)检查电路无误后,闭合开关,记录电流表的 示数填入下表后断开开关。 (2)换用不同规格的灯泡,重复上述操作,并将 实验数据记录在下表中。
实验2:探究并联电路中各处电流的关系
【实验数据】
实验1:探究串联电路中各处电流的关系
【实验过程】
(1)根据电路图连接实物电路图图,检查电路无 误后,闭合开关,利用电流表分别测出A、B、C电 电流的大小,记录实验数据,断开开关。 (2)换用不同规格的小灯泡,重复实验。
实验1:探究串联电路中各处电流的关系
【实验数据】
实验次数 1 2 3
A处电流/A 0.20 0.28 0.30
第5节
串、并联电 路中电流的
规律
复Hale Waihona Puke 巩固➢ 电流表的使用注意事项: ① 检查指针是否指零。 ②电流表应串联在电路中。 ③“+”“-”接线柱的接法要正确。 ④绝对不允许将电流表直接接到电源的两极 上。 ⑤被测电流不要超过电流表的量程。
PART 01
探究串联电路中 各处电流的关系
实验1:探究串联电路中各处电流的关系

人教版九年级物理全一册串联和并联

人教版九年级物理全一册串联和并联

人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
一个开关控制两个小灯泡,
一定串联吗?
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
玩具警车运动时, 警灯也闪烁不停, 左图是简化电路图
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
1.断开用电器能否各自独立工作, 互不影响? 2.电流路径有一条还是多条?
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
知识点3---判断串联和并联
• 1.概念法: • 2.拆除法:拆除用电器,另一用电器不能
工作的是串联,能工作的是并联。
人教版九年级物理全一册串联和并联
15章第三节
串联和并联
人教版九年级物理全一册串联和并联
•同样的两个灯泡,一个开
关,为什么取下其中的一个 灯泡,会出现不同现象?
连接方式不同
15.1—知识点1
串联和并联
提出问题
•在连接电路之前,同学们
思考连接电路时需注意哪 些问题?
易错点总结-1
• 【连接电路前】 • 1.开关要断开. • 2.绝不允许把电源的正负极直接用导线连接起来. • 3.连接电路后,需检查电路连接无误的电 路图吗?
像串糖葫芦一样,用电器被逐个串起来; 同生共死;
电流不分家,一路走到底;
思考“电生”-串联
• 1.串联电路的电流路径有几条? • 如果串上第三、第四个灯泡呢? • 串上更多的灯泡呢? • 各个灯泡之间,互相影响么?

人教版_九年级_物理_《串联和并联》课件

人教版_九年级_物理_《串联和并联》课件
人教版 九年级物理全册
第十五章 电流和电路 第3节 串联和并联
课前导读
串联和并联
课前导读
90个小灯泡是怎样连接起来的?
课前导读
用一个电源、两个灯泡、一个开关和一些导线 组成电路,要想让两个小灯泡都发光,可以有几种 接法?
串联和并联
• 用一个电源、两个小灯泡、一个开关和一些导线 组成电路,要想让两个小灯泡都发光,可以有哪 些接法,大家尝试去连接一下,注意连接电路时 的一些注意事项。
• 光控开关可以利用“
”表示
• 声控开关可以利用“
”表示
串联电路和并联电路的应用
1.判断下列各用电器是串联还是并联的
串联电路和并联电路的应用
2.设计电路:一个玩具汽车有两个开关,一个照明灯和一个使汽 车运动的电动机。当闭合开关S1时,汽车能向前运动;当闭合开 关S2时,汽车能发光;当两个开关均断开时,汽车既不运动也不 发声;当两个开关均闭合时,汽车既运动,也能发出光。
课堂课总堂结小
串联电路和并联电路
连接方式 电流路径 工作特点
开关控制
L1
L2
L1
s
L2
1个 多个
用电器同 时工作相 互影响
开关控制整个电 路,与位置无关
用电器独 立工作互 不影响
干路开关控制整 个电路,支路开 关控制所在支路
巩固练练一习练
1.根据电路图连接实物电路。
L1
S1
L2 S2
S2
L1
S1
L2Байду номын сангаас
巩固练练一习练
2.根据实物电路画电路图。
S1 L2
S2 L1
L2
S1
L1
S2
巩固练练一习练

人教版九年级物理全一册1串联和并联(39页PPT)

人教版九年级物理全一册1串联和并联(39页PPT)

知识点2---连接并联电路
•1.在并联电路中,干路的开关
控制所有用电器,
•支路的开关只控制所在支路的
用电器。
连接方式 连接特点 电流路径 开关作用 用电器间是 否相互干扰
串联电路
并联电路
15.3—知识点3
判断串、并联电路
你能找到判断串
并联电路的方法 吗?
1.断开用电器能否各自独立工作, 互不影响?
人教版九年级物理全一册15.3, 警灯也闪烁不停, 左图是简化电路图
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
感受电路在生活 中的广泛应用
人教版九年级物理全一册15.3-串联和 并联( 共39张P PT)
2.用电器并列连接的电路并联电路。
•(电流分开走,负极来相聚, 生死不相关,共用叫做干, 独用叫做支)
15.1—知识点2
连接串、并联电路
在串、并联电路里,开关的位
置改变了,它的控制作用是否 会改变?
知识点2---连接串联电路
•1.在串联电路中,开关控制所
有用电器,开关位置的改变不 影响它对用电器的控制作用。
15章第三节
串联和并联
•同样的两个灯泡,一个开
关,为什么取下其中的一个 灯泡,会出现不同现象?
连接方式不同
15.1—知识点1
串联和并联
提出问题
•在连接电路之前,同学们
思考连接电路时需注意哪 些问题?
易错点总结-1
• 【连接电路前】 • 1.开关要断开. • 2.绝不允许把电源的正负极直接用导线连接起来. • 3.连接电路后,需检查电路连接无误,然后方可

人教版九年级物理全一册(人教版)第十五章第5节串、并联电路中电流的规律教学设计

人教版九年级物理全一册(人教版)第十五章第5节串、并联电路中电流的规律教学设计
1.学生对串、并联电路中电流规律的理解程度,针对性地进行讲解和辅导,帮助学生建立起清晰的知识体系。
2.学生在实验操作过程中,可能对电流表的正确使用和读数存在疑问,需加强实验教学,引导学生正确使用电流表。
3.部分学生对电路故障的分析和解决能力较弱,需要设计具有实际情境的问题,让学生在实践中提高分析问题和解决问题的能力。
4.分层教学,因材施教:针对学生的个体差异,设置不同难度的问题,使每位学生都能在原有基础上得到提高。
5.小组讨论,合作探究:组织学生进行小组讨论,共同分析电路故障,培养学生的团队协作能力和问题解决能力。
6.案例分析,学以致用:设计具有实际情境的问题,让学生运用所学知识解决,提高学生的知识应用能力。
7.归纳总结,巩固提高:引导学生对所学知识进行归纳总结,形成清晰的知识体系,巩固学习成果。
人教版九年级物理全一册(人教版)第十五章第5节串、并联电路中电流的规律教学设计
一、教学目标
(一)知识与技能
1.了解串、并联电路的基本概念,知道串联电路中电流只有一条路径,各用电器相互影响;并联电路中电流有多条路径,各用电器互不影响。
2.掌握串、并联电路中电流的规律,即串联电路中电流处处相等,并联电路中干路电流等于各支路电流之和。
1.教师出示几道关于串、并联电路中电流规律的练习题,要求学生在规定时间内完成。
2.学生独立完成练习题,教师巡回指导,解答学生的疑问。
3.教师选取部分学生的答案进行展示,引导学生互相评价,共同分析解题思路和技巧。
(五)总结归纳
1.教师引导学生回顾本节课学习的内容,总结串、并联电路中电流的规律。
2.强调电流表的正确使用和读数方法,以及在分析电路故障时的注意事项。
3.增强学生的安全意识,让学生明白正确使用电器的重要性。

人教版九年级全册物理串联和并联ppt课件

人教版九年级全册物理串联和并联ppt课件
认知与了解
学习目标
1.知道什么是串联和并联;会画简单的串、并联电路 。 2.通过实验探究出串、并联电路的特点,会连接简单的串 联和并联电路 。 3.尝试根据已有的知识、经验,按要求设计简单的串、并 联电路。
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
1.在连接串并联电路中,小鑫将两个灯泡和一个开关与电源连成 了一个电路,闭合开关后,发现两灯都不亮,经检查,发现有一 个灯泡与灯座接触不良。将这个灯泡安装好后,再次闭合开关, 两灯都发光了。因此可以判定,两灯的连接关系为 串联 。
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
3.每当节日的夜晚,许多高大的建筑物都要用成千上万只灯 泡装点起来,点亮的灯泡映出建筑物的轮廓,显得美丽、壮 观。这些灯泡是( A ) A.并联 B.串联 C.可能是串联,也可能是并联 D.无法判断
15.3 串联和并联
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
观察与思考 在实际电路中,用电器常常不止一个,用电器之间的连接 方式也不尽相同,请同学们比较一下下面两种连接方式各 有什么特点?
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)
人教版九年级全册物理 15.3 串联和并联 课件 (共18张PPT)

最新人教版初中九年级物理全一册《第2节 串、并联电路中电压的规律》优质教学课件

最新人教版初中九年级物理全一册《第2节 串、并联电路中电压的规律》优质教学课件

想想做做 把几节电池串联起来组成电池组,用电压表分别测
量每节电池两端的电压,然后测量这个电池组两端的电 压。它们之间有什么关系?
电池串并联的电压规律:
点击图片 观看视频
结论: 1.串联电池组的总电压等于各个电池电压之和。 2.并联电池组的总电压等于一个电池的电压。
知识点2 实验探究串联电路中电压规律的实验题
文字表述:在并联电路中, 各支路两端的电压均相等。 公式:U=U1=U2=…=Un
1.如图所示,电源电压为9V,且保持不变,开关S闭合后, 电压表的示数为6V.则 ( A ) A.L1两端的电压为3V B.L1两端的电压为6V C.L2两端的电压为3V D.L2两端的电压为9V
利用移点法可知,电压表测的是L2的电压为6V,L1、 L2串联,总电压为9V,所以L1的电压为3V。
表格中. 分析瑞瑞同学的实验数据可以得出的结论是:串联电 路总电压 _不__等__于__各用电器两端的电压之和(选填“等于”或
“不等于”). (4)这个实验在设计方案上还存在的不足之处是:__以__一__次__ __实__验__得__出__物__理__规__律__不__合__理__。
例4 如图所示,电源电压不变,闭合开关,电 压表 V1的示数为6V,电压表 V2的示数为 3.6V. 那么下列说法中不正确的是( D ) A. 电源电压为 6V B. L1两端电压为 2.4V C. 将电压表 V2换乘电流表,则 L1 亮,L2 不亮 D. 将电压表都换成电流表,则 L1与 L2 并联
电路各点的电压之和也应该等于两点间的总电压。
设计实验
①实验方案:我将选择6只灯泡(2只灯泡相同,另外4只不 同),每两只一组(第一次实验用的两只灯泡相同,后面 两次均不同),选一个电压表,先将两只相同的灯泡串联 接入电路,分别测每只灯泡的电压和两只灯泡的总电压, 然后再换上另外四只灯泡,再测两次。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.在并联电路中,一个用电器不工作了,其余用电器仍然 工作。
如果用两个开关分别控制两个灯泡,又该怎样连接呢?
电路图:
实物图:
1. 如下图所示的电路叫 并联 电路,图中开关S1用来 控制 L1 ,开关S2用来控制 L2 ,而开关S接在 干 路中,它可以同时控制 L1、L2 。说出电路中的电流方
向。(开关都闭合后)
并联电路中,干路开关可控制 所有用电器工作;支路开关只控制 本支路。各支路用电器互不影响。
任意一个用电器断开,其它用电器__能____(能/
不能)工作。 再增加一个用电器,原来用电器的工作状态
___不__受___(受/不受)影响。
通过实验,同学们发现了什么?
1.在串联电路中,只要一处断开,整个电路就不通了。
电路图:
上述两个电路就是串联和并联电路,你能分辨它 们吗?
串联的定义
如左图,把 两个小灯泡首尾 相连,然后接在 电路里,我们说
这两个灯泡是串 联的。
串联电路图
实物图:
电路图:
特点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡, 最后到达电源的负极。只有一条通路。
串联电路的特点
①各元件逐个顺次相连,电流只有一 条路径,通过一个元件的电流也通过 另一个(无分支)。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路,与你同行
It'S An Honor To Walk With You All The Way
②电路中只需要一个开关,且开关的 位置不影响其控制作用。
③各元件之间相互影响,一处开路所 有用电器都不工作。
并联的定义
S
L1 L2
如上图:两个小灯泡的两端分别连在一起,然 后接到电路里,我们说这两个灯泡是并联的。
并联电路图
实物图:
A B
电路图:
B
A
特点:在并联电路中,电流有两条(或多条)路径。
并联电路开关的控制特点:
S
L1
S1
S2
L2
【解析】根据实物图画电路图,必须搞清两个问题:一
是电路中各用电器的连接方式,二是开关的位置及控制
作用。
答案:如图
S
S
2. 找出下面电路连接图中的错误。 L1
L2
L1 L2
L1 L2


甲:电路为短路,电路中虽 乙:电路中L2没 有用电器但没有接入电路中。 有接入电路中。
丙 丙:有一节电池没有接入 电路中。
演讲人:XXXXXX 时 间:XX年XX月XX日
第三节 连接串联电路和并联电路
