污水处理电气自控条件

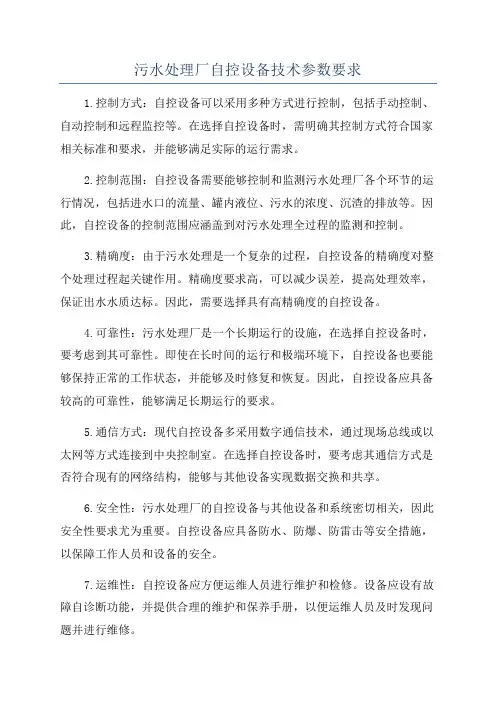

污水处理厂自控设备技术参数要求
污水处理厂自控设备技术参数要求1.控制方式：自控设备可以采用多种方式进行控制，包括手动控制、自动控制和远程监控等。
在选择自控设备时，需明确其控制方式符合国家相关标准和要求，并能够满足实际的运行需求。
2.控制范围：自控设备需要能够控制和监测污水处理厂各个环节的运行情况，包括进水口的流量、罐内液位、污水的浓度、沉渣的排放等。
因此，自控设备的控制范围应涵盖到对污水处理全过程的监测和控制。
3.精确度：由于污水处理是一个复杂的过程，自控设备的精确度对整个处理过程起关键作用。
精确度要求高，可以减少误差，提高处理效率，保证出水水质达标。
因此，需要选择具有高精确度的自控设备。
4.可靠性：污水处理厂是一个长期运行的设施，在选择自控设备时，要考虑到其可靠性。
即使在长时间的运行和极端环境下，自控设备也要能够保持正常的工作状态，并能够及时修复和恢复。
因此，自控设备应具备较高的可靠性，能够满足长期运行的要求。
5.通信方式：现代自控设备多采用数字通信技术，通过现场总线或以太网等方式连接到中央控制室。
在选择自控设备时，要考虑其通信方式是否符合现有的网络结构，能够与其他设备实现数据交换和共享。
6.安全性：污水处理厂的自控设备与其他设备和系统密切相关，因此安全性要求尤为重要。
自控设备应具备防水、防爆、防雷击等安全措施，以保障工作人员和设备的安全。
7.运维性：自控设备应方便运维人员进行维护和检修。
设备应设有故障自诊断功能，并提供合理的维护和保养手册，以便运维人员及时发现问题并进行维修。
除了以上列举的一些基本技术参数要求外，根据实际情况，还需要结合污水处理厂的规模、工艺流程和设备的特点等因素来确定自控设备的具体技术参数要求。
同时，还需要参考相关的国家和地方标准、规范以及行业经验，保障自控设备的科学性和先进性，以提高污水处理厂的治理能力和水质处理效果。
污水处理电气自动化控制
污水处理电气自动化控制摘要：人类对水资源的需求以惊人的速度扩大和日益严重的水污染蚕食大量可供消费的水资源。
目前城市生活污水处理已经受到各地政府和许多研究人员的关注。
为了提高污水处理的效果和管理，实现污水处理自动化控制是关键。
当前我国污水处理自动化控制还比较初步，有待于迸一步的提高和完善。
关键词：污水处理；自动控制一、污水处理电气控制自动化概述?1.1 污水处理概述?污水处理工作进行前要对污染源进行细致调查，根据调差结果制定污水处理的可行性方案，利用相关设备及时对污水进行相关处理，形成处理体系，并通过自动化电气控制提高污水处理效率，污水处理主要包括污水纳入和曝气处理两个方面。
?1.2 电气控制自动化概述?运用自动化电气控制对污水进行处理时，需要注意以下几个问题：?（1）根据污水处理效果要求，对电气控制进行设置，并制定科学有效的处理方案；?（2）根据电气控制选择相配套的设备和零件，并从电气控制整体上进行选择，保证电气的正常运行；?（3）根据相关安装说明和设计图纸，将设备和零件进行安装，如设备和零件出现不匹配时，要及时进行加工，安装完毕后进行试运行，在污水处理能够正常运行时，就可以直接用电气自动化控制进行污水处理。
二、污水处理工艺过程?污水处理是将污水中的污染物质分离去除，使有害的物质转化为无害的物质、有用的物质，水得到净化，并使资源得到充分利用。
城市生活污水处理工艺按流程和处理程序划分可分为预处理工艺、一级处理工艺、二级处理工艺、深度处理工艺和污泥处理工艺，以及最终的污泥处置。
预处理工艺：主要是物理处理，通过格栅、沉砂池等将污水中大块污物拦截出来，保证后续单元的正常运行。
预处理过程就去除污染物质而言，可能不起关键作用，但是至关重要。
预处理不好，对一级处理影响水质均匀及管道畅通、潜水泵的运转；对二级处理，沙粒进入曝气池，在池底沉积，减少有效容积，增大曝气阻力，有时还会堵塞微孔扩散器；对污泥处理，极易从格栅流走的一些破布条、塑料袋等杂物，进入浓缩池后将在浓缩机栅条上缠绕，影响排泥均匀，还将堵塞排泥管或排泥泵，如进入离心式脱水机，会使转鼓失去平衡，从而产生震动或严重的噪音，一些破布片、毛发有时会塞满转鼓与涡壳之间的空间，是设备过载。
污水处理电气化控制要求
污水处理电气化控制要求一、自动运行1、机械格栅（A）AC380，N=1.1kw运行30min 停机2h，时间用户可调；2、集水井提升泵（B/C）AC380，N=1.1k，设浮球1，一备一用，高启低停；2，低起高停（设于调节池）；初始轮换时间2h, 时间用户可调；3、调节池提升泵（D/E）AC380，N=0.75kw 设浮球3，低启高停（设于反应池），一备一用；设浮球；初始轮换时间30min, 时间用户可调；5、风机（F/G）AC380，N=5.5kw初始轮换时间2h, 时间用户可调6、滗水器（H）AC380，N=0.75kw（设于反应池）I 待G/H曝气并且沉淀时间结束后，然后I启动至浮球4 低位停机，时间用户可调, 设浮球4，高启低停；7、污泥泵（I）AC380，N=0.75kw（设于反应池）运行5min 停机2h，时间用户可调8、二次提升泵（J/K）AC380，N=1.5kw（设于中间水池）设浮球5，一备一用，高启低停；9、放空泵（L）AC380，N=2.2kw（设于消毒池）设浮球6，高启低停；10、提升泵（M）AC380，N=1.1kw（设于事故池）设浮球7，高启低停（事故池）；2，低启高停（设于调节池）；11、潜水搅拌机（N）AC380，N=0.85kw（设于调节池）随B/C启停。
12、潜水搅拌机（L）AC380，N=0.85kw（设于调节池、反应池）随D/E启停。
M 运行4h 后停止1 小时，然后M 启动至浮球3 低位停机，时间用户可调8、I#反应池污泥回流泵（N）AC380，N=0.75kw（设于反应池I）随J 启停9、II#反应池污泥回流泵（O）AC380，N=0.75kw（设于反应池II）随K 启停10、剩余污泥泵（P）AC380，N=0.75kw（设于反应池I）初始24h 启动运行5min，用户时间可调11、剩余污泥泵（Q）AC380，N=0.75kw（设于反应池II）初始24h 启动运行5min，用户时间可调12、潜水搅拌机（R）AC380，N=1.5kw（设于反应池I）随J 启停13、潜水搅拌机（S）AC380，N=1.5kw（设于反应池I）随K 启停14、中间池剩余污泥泵（T）AC380，N=0.75kw（设于中间池）初始24h 启动运行5min，用户时间可调15、混凝加药组（U）AC380，N=1kw启/ 停随J 或K 16、消毒加药组（W）AC380，N=1kw 启/停随L 或M二、手动运行1、所有设备均能手动开启2、设置急停按钮三、其它1、电流表，电压表各一款（满足以上要求）2、电气元部件国产优质3、预留AC220 ，3KW 五孔插头一只，AC380,3kw 空气开关一把。
污水处理厂设备电气自控及工艺调试方案
污水处理厂设备电气自控及工艺调试方案一、设备调试方案：1.设备检查：确保所有设备按照设计要求正确安装和连接。
2.电机调试：检查电机的运行情况，如电流、电压等是否符合要求，并进行必要的调整。
3.泵站调试：检查泵站的泵浦运行状态，检查泵浦的流量和压力，确保泵浦稳定工作。
4.曝气装置调试：检查曝气设备是否正常工作，调整曝气压力和曝气量。
5.污泥脱水设备调试：检查污泥脱水设备的运行情况，调整设备的压力和流量，确保脱水效果良好。
6.气体收集设备调试：检查气体收集装置的连接和泄漏情况，并调整设备的负压。
二、电气调试方案：1.电气设备检查：检查所有电气设备的接线是否正确，电气设备的接地是否良好，并进行必要的修复和改进。
2.开关设备调试：检查开关设备的正常运行情况，进行必要的调整和维修。
3.控制柜调试：检查控制柜的连接和接线情况，检查控制柜内的电气元件是否正常工作。
4.特殊设备调试：对于特殊电气设备，如变频器、PLC等，进行必要的配置和调试，确保设备正常工作。
三、自控调试方案：1.控制系统检查：检查自控系统的所有仪表的连接情况，调整仪表的参数和量程。
2.控制系统调试：对控制系统进行功能测试，检查自控系统的运行状态，并进行必要的调整。
3.数据监测与记录：对自控系统的数据监测功能进行测试，并对数据进行记录和分析。
四、工艺调试方案：1.污水处理工艺流程检查：检查工艺流程中的各个环节和操作是否符合设计要求，进行必要的调整和改进。
2.污水处理效果检测：对处理后的污水进行水质检测，确保处理效果达到国家和地方标准。
3.工艺参数调整：根据实际情况，对污水处理工艺中的各个参数进行调整，以达到最佳的处理效果。
以上是一份大致的污水处理厂设备、电气、自控以及工艺调试方案，可以根据具体的需求和情况进行进一步的详细制定和调整。
污水处理厂自控系统设备配置要求
污水处理厂自控系统设备配置要求1.传感器和仪器设备：传感器是自控系统的“眼睛”和“耳朵”，用于实时监测污水处理厂的运行状态。
主要包括流量传感器、浊度传感器、氨氮传感器、PH传感器、温度传感器等。
这些传感器需要具有高精度、高可靠性和抗干扰能力，能够稳定地输出准确的数据。
2.控制器和执行器：控制器是自控系统的“大脑”，通过对传感器的数据进行处理和分析，控制执行器的运行，实现对污水处理过程的控制和调节。
常见的控制器设备包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）等。
执行器包括电磁阀、隔膜泵、电动阀门等，用于控制污水处理过程中的流量、压力、液位等参数。
3.数据采集与传输设备：污水处理厂自控系统需要能够对传感器数据进行采集，并将采集到的数据传输给控制器进行处理。
常见的数据采集设备包括数据采集仪、远程终端单元等。
数据传输方式可以选择有线传输方式，例如以太网、Modbus 等，也可以选择无线传输方式，例如无线传感器网络、GPRS等。
4.监控和调试设备：为了保证自控系统的稳定运行，需要配备监控和调试设备。
监控设备包括人机界面（HMI）和监控软件，用于显示和记录自控系统的各种参数、趋势图、报警等信息。
调试设备包括示波器、电表等，用于对自控系统进行调试和维护。
5.系统控制与管理设备：为了方便对自控系统进行远程控制和管理，需要配备远程操作设备和管理软件。
远程操作设备可以是个人电脑、平板电脑、手机等，通过网络远程登录系统进行监控和调试。
管理软件用于对污水处理厂的自控系统进行配置、参数设定、数据管理等。
总之，污水处理厂自控系统设备配置要求包括传感器和仪器设备、控制器和执行器、数据采集与传输设备、监控和调试设备、系统控制与管理设备等方面。
这些设备需要具备高精度、高可靠性和抗干扰能力，能够实时监测和控制污水处理过程，确保污水处理厂的稳定运行。
同时，还需要具备远程控制和管理的功能，方便对自控系统进行远程操作和维护。
污水处理系统的电气控制措施
污水处理系统的电气控制措施污水处理系统是一种关键的城市基础设施，其目的是将废水经过一系列处理，使其重新符合排放标准并达到保护环境的要求。
污水处理系统的组成部分包括机械设备、仪表设备、电气设备等诸多部分。
在其中，电气控制系统是至关重要的一部分，因为它是污水处理系统顺利运行的重要保障。
本文将从电气控制系统的角度，探讨污水处理系统的电气控制措施。
一、污水处理系统的电气控制系统组成污水处理系统的电气控制系统主要包括电气控制箱、电器元件、信号传输设备等多个部分。
电气控制箱一般位于场地合适地段，集中安装各种电器元件，以便于维护管理和操作；电器元件一般包括开关、接触器、继电器、变频器、PLC等；信号传输设备是涉及到传感器信号采集，控制指令、来自操作员的指挥信号等等。
二、污水处理系统的电气控制措施1、自动控制系统污水处理系统中的自动控制系统一般采用计算机控制系统和PLC控制系统。
在计算机控制系统中，计算机应该能够实现集中管理、集中控制、集中操作和自动检测等功能。
在PLC控制系统中，设备控制一般采用开关量逻辑控制，通过PLC编程实现控制逻辑。
2、信号传输系统针对污水处理系统中存在的现场信号采集问题，信号传输系统是至关重要的。
设备信号采集一般采用模拟量、数字量等信号形式，传输方式一般分为有线和无线，有线传输采用以太网通讯、RS232/485总线等，无线传输一般使用Wifi、Zigbee 等。
3、保护措施为提高污水处理系统的安全性能，必须加强设备的保护措施，避免因为不小心导致设备损坏或发生危险事件。
系统保护措施包括有过电流保护、接地保护、过热保护等。
数据存储保护方面，可采用数据备份方式，定期将重要数据备份至其他设备。
4、维护措施电气控制系统的维护，不仅是消除设备故障的关键，其对于设备长期稳定运作也是至关重要的。
为保证污水处理系统的电气控制系统长期稳定运行，应定期对系统进行维护和保养，包括设备的清洗、检查和更换电器元件。
污水处理电气自控设计方案
污水处理电气自控设计方案一、设计标准严格国家及地方政策相关法规或标准规范，遵守政策法规及标准规范，在编制设计方案、施工方案等环节中均须满足国家及地方法律法规及标准规范，包括但不限于以下标准规范：1、《20KV及以下变电所设计规范》（GB50053-2013）2、《电力工程电缆设计标准》（GB50217-2018）3、《供配电系统设计规范》（GB50052-2009）4、《低压配电设计规范》（GB50054-2011）5、《建筑物防雷设计规范》（GB50057-2010）6、《建筑照明设计标准》（GB50034-2013）7、《通用用电设备配电设计规范》（GB50055-2011）8、《电力装置电测量仪表装置设计规范》（GB/T50063-2017）9、《电力装置的继电保护和自动装置设计规范》（GB50062-2008）10、《建筑设计防火规范》（GB50016-2014）注：如有更新，以国家相关部门颁发的最新标准、规范为准。
二、设计原则1、最大限度地满足生产机械和生产工艺对电气控制的要求，这些生产工艺要求是电气控制设计的依据。
因此在设计前，深入现场进行调查，搜集资料，并与生产过程有关人员、机械部分设计人员、实际操作者密切配合，明确控制要求，共同拟订电气控制方案，协同解决设计中的各种问题，使设计成果满足生产工艺要求；2、在满足控制要求前提下，设计方案力求简单、经济、合理，不要盲目追求自动化和高指标。
力求控制系统操作简单、使用与维修方便；3、正确、合理地选用电器元件，确保控制系统安全可靠地工作。
同时考虑技术进步、造型美观；4、为适应生产的发展和工艺的改进，在选择控制设备时，设备能力要留有适当余量。
5、控制方式与拖动需要相适应，控制方式并非越先进越好，而应该以经济效益为标准。
控制逻辑简单、运行程序基本固定的设备，采用继电器接点控制方式较为合理；对于经常改变运行程序或控制逻辑复杂的设备，则采用可编程序控制器较为合理。
污水处理厂电气自动化控制技术
污水处理厂电气自动化控制技术污水处理厂主要承载的是城市污水的处理改造，是排水系统的重要组成部分。
只有排水系统完善良好，城市的环境以及基础设施建设才称得上完善，也能为城市各方面协调发展提供后备保障，它与城市的文明水平和现代化能力息息相关。
除此之外，我国的污水处理标准日渐严格，不仅对于环境危害性有着严格要求，还要求能够提高污水处理后的利用率，节约水资源，促进资源节约型社会的建设，为紧张的水资源现状做出贡献。
一、曝气量控制概述曝气量控制概述曝气量控制对于行业外人员来说相对陌生，但曝气量在污水处理工艺中是举足轻重的一个调节参数，其控制的好坏对于污水处理结果和质量影响较大。
一般而言，曝气量需要控制在特定范围内最为适宜，一旦曝气量过高就会造成污水处理成本升高，效率降低。
反之曝气量控制过低的话，会造成氧浓度降低，从而使得消化反应无法反应完全;而且絮类菌体会获得大量繁殖的机会，导致水质加速恶化。
国家环保总局曾对我国污水处理厂和相关设施加以调查，调查结果显示在所抽调的600多个县级以上城市中大半城市没有设置污水处理厂，只有不到100的大型中型城市设有处理污水设施。
但即使在这数十个设有污水处理设施的城市中，也有大半设施形同虚设，实际使用率极低，污水处理能力也不达标。
很多发达国家由于早期经济的粗放型发展，环境问题和资源短缺相对严重，因此发达国家很早就开始注重污水处理来保护环境和节约水资源。
尤其是伴随着各项技术的迅猛发展，自动化控制技术日渐成熟，发达国家污水处理工艺得到大大改进，据悉，发达国家部分城市可将污水处理率提升到80%之高。
由此可见，自动化控制技术在污水处理中作用显著，如能引入电气自动化控制技术，就能进一步提高污水处理率，对于缓解环境问题和资源短缺都很有帮助，是值得投入研究的重要课题。
二、电气自动化控制技术在曝气量控制方面的应用在电气自动化控制技术应用于污水处理之前，该领域也有自己的控制曝气量相关策略，这些策略方法各异，原理多样，在此与主题关系不大，因此不多加赘述，主要聚焦于电气自动化控制技术在控制曝气量层面上的几大应用策略，下面是5种基本策略。
电气自控系统在污水处理厂的运用
电气自控系统在污水处理厂的运用摘要：随着我国现代化科学技术的不断发展，电气自动控制技术也逐渐走向成熟应用阶段。
现如今电气自动控制系统在各个领域得到了广泛应用。
城市污水处理厂中利用电气自控系统进行相关作业，既节省了人力和物力，又提高了工作效率。
本文主要对电气自动控制系统在污水处理厂的有效应用进行探究，并全面分析这项利国利民的生产技术。
关键词：电气自控系统；污水处理厂；运用一、电气自控系统在污水处理厂的运用背景分析近些年来我国经济飞速发展，工业水平得到了很大程度的提高，但是随之出现了生态环境污染等问题，我国各级人民政府也意识到了生态环境保护的重要性，尤其是加强水资源综合治理的迫切性。
很多工业企业日常生产都需要排放大量的污水，再加上城市居民生活污水的大量排放，这都给现代污水处理厂带来了巨大的工作压力。
由于污水处理厂中对于工业污水和生活污水处理的工艺流程相对较为复杂，再加上庞大的工作压力。
目前，我国污水处理厂处理污水的水平和效率较为低下，相当一部分污水处理厂还没有开始使用现代化的电气工程自动化控制系统，这就导致污水处理工作处于滞后的状态。
因此通过对电气工程自动化控制系统的进一步研究，并且将这项先进的技术系统应用在污水处理厂之中就可以很好地促进污水处理作业，这项工作具有十分重要的现实意义。
这项技术的广泛应用可以在很大程度上提高我国污水处理的效率，增强污水处理厂作业的自动化程度，大大提高了生产效率。
二、污水处理过程中遇到的问题分析经济飞速发展相伴而生的是城市人口的逐渐膨胀以及工农业的大量生产，这样就会产生巨大的污水排放压力。
虽然近些年来我国城市配套管网不断升级优化，对于居民生活和工农业生产污水的收集处理能力也在不断增强，但是还是存在较多客观自然因素影响污水处理。
比如：当雨季来临的时候污水排放量必然会超过正常负荷，有大量的污水没有经过有效的处理就直接被排放到了污水处理管道之中，所以这就在客观上增加了污水处理厂的工作压力。
污水处理厂对电器的要求 污水处理厂可研--电气
污水处理厂对电器的要求污水处理厂可研--电气5.3.4.3 电气设计1）设计范围本工程电气设计范围为污水处理厂10kV 电源终端杆电缆头以下部分的高、低压变配电系统; 各建构筑物的动力及照明配电, 防雷, 接地以及厂区内电缆敷设和道路照明等内容。
2）供电电源本工程属市政设施二类用电负荷单位，需要两回路10kV 电源供电，一路电源从就近变电站引来, 另一路电源从就近高压线T 接。
当一路电源发生故障时，另一路电源应能维持连续供电。
3）负荷计算及变压器容量选择全厂电气计算负荷为：有功计算负荷Pjs=470kW无功计算负荷Qjs=153kVAR视在计算负荷Sjs=499kVA考虑选用630kV A 干式变压器一台。
4）变配电系统变配电间设于鼓风机房，配电间内设置高压配电间、低压配电间。
一套10kV 配电系统, 两路10kV 进线电源一用一备，进线电源互锁，采用单母线不分段运行方式，并馈出一路10kV 线至低压配电间所设变压器。
10kV 高压配电柜选用环网柜柜，高压配电开关为负荷开关加熔断器。
设单台主变，其容量为630KV A 。
0.4kV 系统采用单母线不分段的运行方式。
5）设备选型10kV 开关柜选用环网柜。
0.4kV 开关柜采用GGD 型固定式开关柜。
10/0.4kV变压器采用环氧树脂干式节能型变压器。
其它车间0.4KV 动力配电箱采用XL-21型。
机旁控制箱，插座箱箱体采用防腐全绝缘箱。
6）继电保护及控制﹙a ﹚10kV 高压系统10kV 系统采用负荷开关加熔断器保护。
﹙b ﹚低压系统低压总进线开关设速断，延时速断及长延时过电流三段保护。
电动机保护回路设速断﹑过电流及过负荷等保护。
供电出线回路设速断及过负荷保护。
（c ）低压潜水泵电动机5kW以上，全系列搅拌机除常规保护（短路、过负荷等）外，还设有漏油、渗水及湿度等潜水泵电机所需的专用保护。
（d ）全厂参与工艺过程的用电设备，其控制方式采用机旁就地控制、PLC 集中控制及中心控制室控制的三级控制方式。
污水处理电气自控条件.
1、设计整体要求1.1、防雷根据防雷等相关设计、验收规范对厂区内的所有建构筑物等进行防雷设计。
1.2、电气（1）市政提供进厂区的电源为10KV高压电源，厂区内需进行高压变配电。
（2）粗格栅提升泵房（T101）和细格栅旋流沉砂池（T102）两个系统内所有电气设备统一配电，配电设置在提升泵房内。
由低压配电室引一路电源送至提升泵房配电室，然后进行二次配电。
（3）综合楼内所有电气设备（包括照明、空调、化验设备等）统一配电，配电箱设置在综合楼一楼楼梯间内。
由低压配电室引一路电源送至综合楼配电柜，然后进行二次配电。
（4）厂区路灯照明配电系统设置在生产辅助楼靠配电室侧的楼梯间一楼，设置一配电箱。
由低压配电室引一路电源送至厂区路灯照明配电箱，然后进行二次配电。
（5）其他所有电气设备配电均一次配电，配电柜设置在低压配电室，现场设置控制按钮箱。
（6）所有电气设计考虑预留二期及一二期接驳。
1.3、自控（1）所有设备控制由中央分三级控制，及就地控制、集中控制和中央控制。
中央控制设置在综合楼内的中控室内，在设备处自动控制状态下，所有设备均可在中央控制室内实现操作与控制。
（2）粗格栅提升泵房系统（T101）和细格栅旋流沉砂池系统（T102）两系统内所有设备控制由PLC1控制，PLC1柜设置在提升泵房配电室内。
（3）其他生产生产工艺电气设备控制由PLC2控制，PLC2柜设置在低压配电室内。
1.4、主要电气设备及仪表本项目工程中，主要电气设备和仪表清单见表2-1、主要电气设备及仪表一览表。
第 1 页共14 页第 2 页共14 页第 3 页共14 页2、电气自控条件2.1、粗格栅提升泵房系统（T101）粗格栅提升泵房系统电气自控要求见表3-1、粗格栅提升泵房系统电控要求一览表。
第 4 页共14 页第 5 页共14 页注：1、“可设”指在中央控制界面上可设置参数；2、室外动力配电箱/柜均设置湿度检测和除湿系统；3、所有动力箱/柜均设置故障警铃。
污水处理系统自控方案(含详细设备及PLC配置)
污水处理系统自控方案(含详细设备及
PLC配置)
简介
本文档旨在提供一份污水处理系统的自控方案，包括详细的设备配置和PLC（可编程逻辑控制器）配置。
设备配置
污水处理系统包括以下设备：
1. 进水口：用于接收进入系统的污水。
2. 鼓风机：通过给予曝气池足够的氧气以加速污水中的水解与硝化作用。
3. 搅拌器：用于保持曝气池中悬浮物和生物活性的均匀分布。
4. 水解池：利用细菌分解有机物质。
5. 硝化池：利用硝化细菌将污水中的氨氮转化为硝酸盐。
6. 去除器：用于去除硝酸盐中的硝酸盐。
7. 澄清池：用于沉淀和分离污水中的悬浮物。
8. 出水口：用于排放经过处理的污水。
PLC配置
为了实现污水处理系统的自控，我们使用PLC实施以下配置：
1. 确定传感器位置和类型，用于监测系统参数，如进水流量、
水位、温度和压力等。
2. 编写程序以控制鼓风机、搅拌器、去除器和其他设备的操作
方式和时间。
3. 配置报警系统，当系统参数超出设定的范围时发出警报。
4. 连接PLC和监控系统，用于实时监测和记录系统的运行状
态和数据。
5. 实施远程控制功能，可通过网络远程监控和控制污水处理系统。
结论
本文档提供了污水处理系统的自控方案，包括详细的设备配置
和PLC配置。
通过使用PLC实施自动化控制，系统能够更高效地
运行，并减少人工干预的需求。
希望此方案能为您的污水处理系统
提供参考。
污水处理厂电气自动控制系统技术
关键词：污水处理厂;电气工程;自动控制引言我国城市地区的人口数量每年都在增加，管网配套设施也在逐步完善，污水系统储存了大量的污水，尤其是在夏季，如果污水超过了标准，这些污水就没有办法处理，只能直接排出，污染了城市周边的环境。
因此，解决城市污水处理系统的负荷问题很重要。
不同地区的污水厂进水量是不一样的，有的污水厂可以处理很多污水，但是该地区却没有那么多污水，相反有的地区污水产量很多，但是污水厂处理能力较差，造成了能耗和水量不匹配的现象，二沉池负荷如果很高，就会引起偏流，污水处理工作就更复杂和困难，无法实现有效的调节。
高负荷的二沉池很容易发生翻泥问题，出水的质量也会受到不同程度的影响。
现在的污水处理方法还有待完善，需要分析实际情况之制定针对性的解决办法，有利于我国城市污水处理工作有序进行。
1污水处理厂电气自动化控制系统计算机控制系统的优势就在于可以收集和整理信息，并对后台设备进行监控，有效的控制各元素、控制对象和进行控量等，有利于污水处理厂的设备和工作能够顺利运行。
我国城市污水处理厂的效率需要提高，才能满足社会需求。
计算机控制系统对自动化控制体系有至关重要的作用，能够有效地对控制量进行分析和管控，从而达到电气自动化控制，提高城市污水处理厂的工作效率。
对电气自动化控制系统来说，污水处理过程量每一项数据都需要记录，对比有关参数完成对城市污水处理工作的分析和控制。
所以，整个电气自动化控制系统，需要以PLC程序设计和VB程序设计为建设基础。
而PLC程序设计可以自动检测系统功能，VB程序设计确保PLC和PC实现数据共享，及时得到采集数据的反馈。
所以，自动化控制体系建设工作，需要以污水处理厂控制数据为基础，并根据实际情况建立系统，达到人机一体化的目的。
2自控系统的应用2.1PLC控制站设计污水厂在处理污水的时候，会因为处理技术不稳定影响到污水的处理效果。
如果能将PLC技术应用到污水处理当中，就可以提高污水处理工作的质量。
城市污水处理厂电气工程施工及自动化控制分析
城市污水处理厂电气工程施工及自动化控制分析城市污水处理厂电气工程施工及自动化控制分析一、引言随着城市化进程的加快，城市污水处理厂的建设和运行变得更加重要。
电气工程施工及自动化控制是城市污水处理厂中至关重要的环节，对于有效处理污水、保护环境具有重要的意义。
本文将对城市污水处理厂电气工程施工及自动化控制进行分析，并探讨其优化方法。
二、城市污水处理厂电气工程施工分析1.设备选型：在进行电气工程施工前，需要根据城市污水处理厂的处理规模和工艺要求选择合适的设备。
电气设备的选型应综合考虑设备的性能、可靠性、维修保养以及成本等因素。
2.电气布线：电气布线是城市污水处理厂电气工程施工中重要的一环。
布线的合理与否直接影响到设备的工作效果和运行稳定性。
在进行电气布线时，需要充分考虑电缆的容量、长度、距离等因素，合理布置电气柜，以及做好接线和接地工作。
3.电气安装：电气设备在施工过程中的正确安装十分关键。
在安装过程中，应仔细阅读设备安装说明书，确保设备的正确安装，避免疏忽导致设备的损坏。
此外，在安装过程中需要注意设备的防护和测试，确保其安全可靠运行。
4.调试和验收：电气工程施工完成后，需要进行调试和验收工作。
调试工作包括设备的开启、设定参数、联动试运行等，以确保设备正常运转。
验收工作则是对整个电气系统进行检查，以验证施工的质量和符合规范要求。
三、城市污水处理厂自动化控制分析1.自动化控制系统的作用：自动化控制系统是城市污水处理厂中的关键部分，其作用主要体现在以下几个方面：（1）提高处理效率：自动化控制系统可以精确地控制各个处理单元，提高处理效率，减少能耗。
（2）提升运行稳定性：自动化控制系统通过实时监测和自动调节，可以保持处理设备的平稳运行，降低故障发生率。
（3）降低人工成本：自动化控制系统能够减少人工干预，降低对操作人员的依赖，减少人力成本。
2.自动化控制系统的构成：城市污水处理厂的自动化控制系统主要由监测系统、控制系统和信息管理系统构成。
污水处理电气化控制要求
污水处理电气化控制要求一、自动运行1、机械格栅（A）AC380，N=1.1kw运行30min 停机2h，时间用户可调；2、集水井提升泵（B/C）AC380，N=1.1k，设浮球1，一备一用，高启低停；2，低起高停（设于调节池）；初始轮换时间2h, 时间用户可调；3、调节池提升泵（D/E）AC380，N=0.75kw 设浮球3，低启高停（设于反应池），一备一用；设浮球；初始轮换时间30min, 时间用户可调；5、风机（F/G）AC380，N=5.5kw初始轮换时间2h, 时间用户可调6、滗水器（H）AC380，N=0.75kw（设于反应池）I 待G/H曝气并且沉淀时间结束后，然后I启动至浮球4 低位停机，时间用户可调, 设浮球4，高启低停；7、污泥泵（I）AC380，N=0.75kw（设于反应池）运行5min 停机2h，时间用户可调8、二次提升泵（J/K）AC380，N=1.5kw（设于中间水池）设浮球5，一备一用，高启低停；9、放空泵（L）AC380，N=2.2kw（设于消毒池）设浮球6，高启低停；10、提升泵（M）AC380，N=1.1kw（设于事故池）设浮球7，高启低停（事故池）；2，低启高停（设于调节池）；11、潜水搅拌机（N）AC380，N=0.85kw（设于调节池）随B/C启停。
12、潜水搅拌机（L）AC380，N=0.85kw（设于调节池、反应池）随D/E启停。
M 运行4h 后停止1 小时，然后M 启动至浮球3 低位停机，时间用户可调8、I#反应池污泥回流泵（N）AC380，N=0.75kw（设于反应池I）随J 启停9、II#反应池污泥回流泵（O）AC380，N=0.75kw（设于反应池II）随K 启停10、剩余污泥泵（P）AC380，N=0.75kw（设于反应池I）初始24h 启动运行5min，用户时间可调11、剩余污泥泵（Q）AC380，N=0.75kw（设于反应池II）初始24h 启动运行5min，用户时间可调12、潜水搅拌机（R）AC380，N=1.5kw（设于反应池I）随J 启停13、潜水搅拌机（S）AC380，N=1.5kw（设于反应池I）随K 启停14、中间池剩余污泥泵（T）AC380，N=0.75kw（设于中间池）初始24h 启动运行5min，用户时间可调15、混凝加药组（U）AC380，N=1kw启/ 停随J 或K 16、消毒加药组（W）AC380，N=1kw 启/停随L 或M二、手动运行1、所有设备均能手动开启2、设置急停按钮三、其它1、电流表，电压表各一款（满足以上要求）2、电气元部件国产优质3、预留AC220 ，3KW 五孔插头一只，AC380,3kw 空气开关一把。
污水处理电气自控设计方案
污水处理电气自控设计方案一、引言随着人口和工业的快速增长，污水处理已经成为环境保护的重要任务之一、污水处理电气自控系统在该领域起着关键作用。
本文将介绍一种污水处理电气自控设计方案，以提高处理效率和减少对环境的负面影响。
二、系统概述污水处理电气自控系统是基于先进的电气控制技术和自动化原理，对污水处理过程中的各个环节进行监控和调节。
系统包括传感器、执行器、控制器和显示器等部件，通过实时监测污水的流量、浓度和水质等参数，控制设备的操作，以实现污水的处理和净化。
三、系统组成1.传感器：选择高精度、高可靠性的压力传感器、流量传感器和水质传感器，实时监测污水处理过程中的关键参数。
传感器应具备耐腐蚀、防水防尘等特点，以适应恶劣的工作环境。
2.执行器：采用电动阀门、电动泵等执行器，根据传感器的反馈信号，自动调节设备的操作，实现对污水处理过程的精确控制。
执行器的选择应根据处理设备的需求和工艺参数进行合理搭配。
3.控制器：使用先进的PLC（可编程逻辑控制器）作为控制器核心，通过编程实现对传感器和执行器的控制。
PLC应具备高速、高稳定性和强扩展性的特点，以适应不同规模和要求的污水处理工程。
4.显示器：将实时监测到的污水处理数据以图表、曲线等形式显示在显示器上，方便操作员进行观察和分析。
显示器还可以实时显示设备的运行状态和报警信息，以保证操作过程的安全可靠。
四、系统工作流程1.数据采集：传感器实时监测并采集污水处理过程中的各个参数数据，包括流量、浓度、PH值、溶解氧等。
数据采集同时进行数据处理和分析。
2.数据处理：对采集到的数据进行处理和分析，包括数据的滤波、校正、比较等。
根据处理结果，判断污水处理过程的运行状态，以确定是否需要进行调整和优化。
3.控制操作：根据之前的数据处理结果，控制PLC对执行器进行控制操作，调整各个设备的工作状态和参数。
操作过程中，需要根据设定的控制策略和标准，对参数进行相应的调整和控制。
4.运行监测：在整个操作过程中，通过显示器实时监测设备的运行状态和处理效果。
