地暖施工工艺流程29718
地暖施工工艺
地暖施工工艺施工工艺流程1安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压)→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm,集水器中心距地面不应小于300mm。
2、用膨胀螺栓固定好分、集水器；3、与供回水主干管对接;二、绝热层的铺设1、铺设绝热层的地面应平整、干燥、无杂物.墙面根部应平直, 且无积灰现象。
2、地面不平时，不能用松散砂粒找平.3、绝热层的铺设应平整，绝热层相互间接合应严密。
直接与土壤接触或有潮湿气体侵入的地面，在铺放绝热层之前应先铺一层防潮层.直接与室外空气相邻的地方，也必须铺设绝热层。
三、反射层的铺设（纺粘非织布/PET镀铝膜层)铺平铺严，接缝处用密封胶带封严.四、铺设钢丝网将钢丝网平整铺设在保温材料上面，要求铺平铺严，边角网丝上翘处需作处理。
五、地暖管的铺设1、地暖管应按设计图纸标定的管间距和走向敷设，应保持平直，敷设前应检查管外观质量，管内部不得有杂质.安装间断或完毕时，敞口处应随时封堵。
2、地暖管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。
3、埋设于填充层内的地暖管不应有接头.4、地暖管的环路布置不宜穿越填充层内的伸缩缝。
必须穿越时，伸缩缝处应设长度不小于400mm的柔性套管。
5、地暖管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
地暖管出地面至分集水器下部球阀接口之间的明装管段，外部应加装塑料套管。

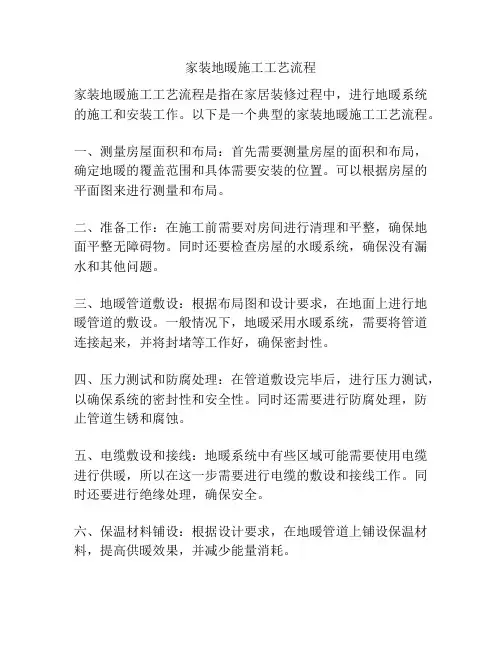

家装地暖施工工艺流程
家装地暖施工工艺流程家装地暖施工工艺流程是指在家居装修过程中，进行地暖系统的施工和安装工作。
以下是一个典型的家装地暖施工工艺流程。
一、测量房屋面积和布局：首先需要测量房屋的面积和布局，确定地暖的覆盖范围和具体需要安装的位置。
可以根据房屋的平面图来进行测量和布局。
二、准备工作：在施工前需要对房间进行清理和平整，确保地面平整无障碍物。
同时还要检查房屋的水暖系统，确保没有漏水和其他问题。
三、地暖管道敷设：根据布局图和设计要求，在地面上进行地暖管道的敷设。
一般情况下，地暖采用水暖系统，需要将管道连接起来，并将封堵等工作好，确保密封性。
四、压力测试和防腐处理：在管道敷设完毕后，进行压力测试，以确保系统的密封性和安全性。
同时还需要进行防腐处理，防止管道生锈和腐蚀。
五、电缆敷设和接线：地暖系统中有些区域可能需要使用电缆进行供暖，所以在这一步需要进行电缆的敷设和接线工作。
同时还要进行绝缘处理，确保安全。
六、保温材料铺设：根据设计要求，在地暖管道上铺设保温材料，提高供暖效果，并减少能量消耗。
七、地面铺装：在保温材料上铺设地面材料，可以选择木地板、瓷砖等等，根据个人偏好和装修风格进行选择。
八、安装温控系统：地暖系统的温度控制非常重要，所以在这一步需要安装温控系统。
温控系统可以通过控制器或者手机APP进行调节，方便操作。
九、试运行和调试：在全部安装完毕后，进行试运行和调试，确保地暖系统正常工作，并调整温度和水流等参数。
十、验收和维护：在调试完毕后，进行地暖系统的验收工作，确保系统正常运行，并提供相关保修和维护服务。
总结起来，家装地暖施工工艺流程包括面积测量和布局、准备工作、地暖管道敷设、压力测试和防腐处理、电缆敷设和接线、保温材料铺设、地面铺装、安装温控系统、试运行和调试、验收和维护等步骤。
通过科学的施工工艺，可以确保地暖系统的正常运行和供暖效果。
地暖的施工工艺流程
地暖的施工工艺流程
地暖的施工工艺流程主要包括以下几个步骤：
1.测量和设计：首先，需要对房间进行测量和设计，确定地暖的适应性和布局。
测量包括房间的面积、墙体结构、窗户位置等，设计包括地暖的管道布置、供暖面积、管道走向等。
2.施工准备：包括材料准备、工具准备和现场准备。
材料包括地暖管道、保温材料、支架等，工具包括电锯、水平仪、扳手等，现场准备包括清理地面、防水处理等。
3.管道安装：根据设计要求，将地暖管道锁入支架，并进行连接。
注意管道的走向、斜度和距离等要求，以及管道的防水处理。
4.系统调试：安装好地暖管道后，需要进行系统的调试，包括压力测试、温度调试等，确保地暖系统正常工作。
5.保温处理：地暖管道安装完毕后，需要进行保温处理，以减少热量损失，提高供暖效果。
常用的保温材料有聚乙烯泡沫板、石膏板等。
6.地面铺设：保温处理完成后，可以进行地板的铺设，通常使用复合地板、木地板、瓷砖等。
地面材料的选择应根据地暖系统的供暖能力和舒适度来确定。
7.系统调试：地板铺设完成后，需要再次进行系统的调试和测试，确保地暖系统的稳定运行和供暖效果。
8.验收和保养：地暖施工完成后，需要进行验收，确保地暖系统的质量和安全。
同时，还需要定期进行保养和维护，保证地暖系统的长期使用效果。
地暖施工步骤及流程
地暖施工步骤及流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!地暖作为目前家庭装修中越来越受欢迎的一种采暖方式，具有环保、节能且舒适的特点，受到了越来越多家庭的青睐。

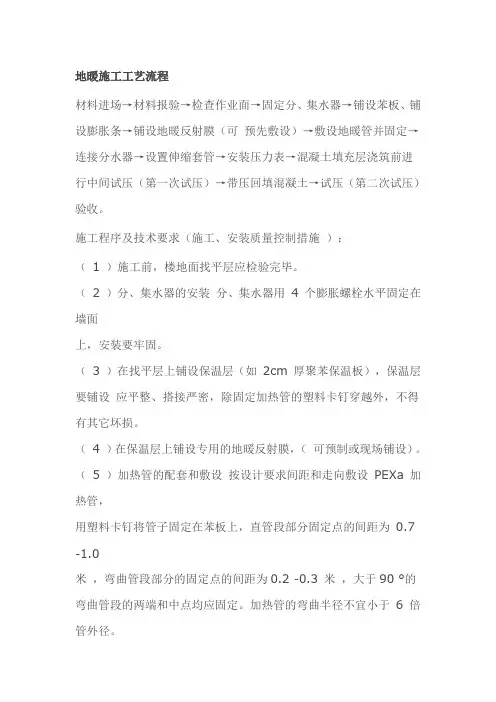

地暖施工工艺流程
地暖施工工艺流程材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
施工程序及技术要求（施工、安装质量控制措施）：（1 ）施工前，楼地面找平层应检验完毕。
（2 ）分、集水器的安装分、集水器用4 个膨胀螺栓水平固定在墙面上，安装要牢固。
（3 ）在找平层上铺设保温层（如2cm 厚聚苯保温板），保温层要铺设应平整、搭接严密，除固定加热管的塑料卡钉穿越外，不得有其它坏损。
（4 ）在保温层上铺设专用的地暖反射膜，（可预制或现场铺设）。
（5 ）加热管的配套和敷设按设计要求间距和走向敷设PEXa 加热管，用塑料卡钉将管子固定在苯板上，直管段部分固定点的间距为0.7 -1.0米，弯曲管段部分的固定点的间距为0.2 -0.3 米，大于90 °的弯曲管段的两端和中点均应固定。
加热管的弯曲半径不宜小于 6 倍管外径。
安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管口。
埋设于填充层内的加热管禁止有接头。
（6 ）检查铺设的加热管有无损伤、管间距是否符合设计要求后，系统冲洗后逐回路进行水压试验，从注水排气阀注入清水进行水压试验，具体按《地面辐射采暖工程施工技术规程》要求。
（7 ）当边长超过6 米或地面面积超过30 平方米时，应按不大于6 米间距设置伸缩缝，伸缩缝的尺寸为 5 ～8mm ，高度同细石混凝土垫层。
加热管穿越伸缩缝时，应设置长度不小于100mm 的柔性套管。
在分水器及加热管道密集处，管外用柔性套管保护，以降低混凝土热膨胀。
（8 ）加热管验收合格后，回填细石混凝土，加热管保持不小于0.4Mpa 的压力；垫层应用人工抹压密实，不得用机械振捣，不许踩压已铺设好的管道，垫层达到养护期后，管道系统方允许泄压。
（土建施工方承担）（9 ）分水器进水处装设过滤器，防止异物进入地板管道环路，水源要选用清洁水。
地暖铺贴工艺流程
地暖铺贴工艺流程
地暖铺贴工艺流程是指在地面下安装暖气管道，然后在上面安装保温材料和地板，以实现地暖的供暖效果。
其具体工艺流程如下：
1. 准备工作：确定地暖布置方案，准备安装工具和材料，清理施工现场。
2. 安装地暖管道：按照设计方案，用电动钻头在地面下打孔，然后铺设地暖管道，最后进行管道连接。
3. 进行测试：在管道铺设完成后，进行压力测试，检查管道是否有漏水情况。
4. 安装保温材料：在铺设好地暖管道后，需要在其上方安装保温材料，以增加供暖效果，减少热量散失。
5. 铺设地板：在安装好保温材料后，可以开始铺设地板，通常选用木质地板、地砖等材料。
6. 进行调试：在地板铺设完成后，进行调试，测试地暖供热系统是否正常运行。
7. 完工验收：最后进行完工验收，确保地暖系统正常运行，供热效果达到设计要求。
以上就是地暖铺贴工艺流程的具体内容。
在实际操作中，需要注意安全问题，确保施工人员的人身安全。
同时还需要进行成本计算，选择合理的材料和工具，以确保施工质量和效率。
- 1 -。
地暖铺设工艺流程
地暖铺设工艺流程地暖是指通过将管道埋在地板下或墙壁里，通过辐射和对流传热方式，将热能均匀分布到室内，达到取暖的效果。
地暖铺设工艺流程包括以下主要步骤：1.设计方案确定：根据用户的需求、室内空间布局和结构特点，进行地暖系统的设计方案确定。
2.布置管线：根据设计方案，确定地暖系统的管线走向和布置位置。
一般情况下，地暖系统的管线可分为返水管、进水管和分支管，需要在地板下或墙壁中进行布置。
3.材料准备：准备需要使用的地暖管材、管件和其它辅助材料。
地暖管一般使用PEX管、PE管、聚丙烯管等。
4.工具准备：准备需要使用的施工工具，如管道切割器、电锯、扳手、尺等。
5.清洁地面：在开始施工前，需要将地面清洁干净，确保没有杂物或灰尘。
6.固定管道：将地暖管根据设计方案进行固定。
可以使用专用的管道夹具或支架将管道固定在地面或墙壁上。
7.开槽铺管：根据设计方案，使用电锯等工具在地面或墙壁上开槽，将管道埋入其中。
槽的宽度和深度一般根据管道直径和厚度要求确定。
8.接头连接：在管道连接处，使用管件和管道连接，确保连接牢固。
一般情况下，使用热熔接头或压力接头进行连接。
9.安装温控器：根据设计方案，将温控器安装在适合的位置。
温控器可根据需要进行分区控制，并设置相应的温度。
10.连接管路：将管道与供暖系统的主机进行连接。
主要包括连接进水和返水管道，确保管路畅通。
11.绝热处理：对地暖管道进行绝热处理，防止热能的散失。
可以使用防潮垫、保温层、保温材料等进行绝热处理。
12.系统测试：完成地暖系统的铺设后，需进行系统测试，确保管路连接正常，无渗漏现象，并调试温控系统，确保正常运行。
13.地面处理：根据用户需求，进行地面的处理，如铺设地板、瓷砖等。
需要注意的是，地暖系统下地面的厚度需进行相应的处理，确保热能传递效果。
以上为地暖铺设工艺流程的主要步骤，工程师和施工人员要根据具体情况进行施工，并参考相关规范进行操作，确保施工质量和安全。
在施工过程中，还需注意安全措施，避免发生意外。
地暖施工工艺流程
地暖施工工艺流程一、前期准备阶段：1.方案设计：根据施工区域的大小和实际需求，设计一套适合的地暖散热面积布局方案。
考虑到安装和维修的方便，在设计方案中要合理规划供暖管道和出风口的位置。
2.材料采购：根据设计方案确定所需的地暖系统材料，包括供暖管道、夹具、保温材料、分水器等。
选购合适的材料，确保其质量可靠。
3.人员调配：根据项目规模确定所需的施工人员数量和技术水平，确保有足够的人力资源来完成施工工作。
4.现场勘测：在施工区域进行详细的现场勘测，包括测量地面尺寸、检查地面是否平整等。
根据勘测结果进行进一步的施工准备工作。
二、施工过程阶段：1.地面准备：清理地面上的杂物和灰尘，确保施工区域清洁。
如果地面不平整，需要进行修整和打磨，以确保地暖系统的安装质量。
2.布置供暖管道：根据设计方案，在地面上按照规定的间距和布局方式布置供暖管道。
管道之间要保持一定的间隔，以便热能均匀分布。
将管道固定在地面上，使用夹具确保其稳固。
3.安装分水器：将供暖管道连接到分水器上，确保供水的平衡和稳定。
分水器通常安装在供暖管道的进水口，用于调节供暖系统的水量和压力。
4.安装保温材料：在地暖管道周围铺设保温材料，以减少热量的损失和提高供暖效率。
保温材料可以是泡沫或纤维制品，根据需要选择合适的材料。
5.施工完工验收：完成地暖系统的安装后，进行施工完工验收。
检查供暖管道的连接是否牢固、分水器是否正常工作等。
确保地暖系统的安全性和性能达到设计要求。
三、后期验收阶段：1.系统运行测试：启动地暖系统，测试供暖管道和分水器的运行情况。
检查系统是否存在漏水、堵塞等问题，确保系统运行正常。
2.整理施工现场：清理施工现场，并整理施工区域周围的环境。
清除材料和工具的残留物，确保现场干净整洁。
3.提供使用说明：向用户提供地暖系统的使用说明和注意事项，包括系统的开关操作、温度调节和维护保养等。
确保用户能正确使用和维护地暖系统。
4.定期维护和检查：地暖系统的定期维护和检查非常重要，可以有效延长系统的使用寿命和性能。
地暖的施工工艺流程
地暖的施工工艺流程
《地暖施工工艺流程》
地暖是一种越来越受欢迎的供暖方式，它能够通过地板或者墙面散热，使居室内温度均匀舒适。
地暖的施工工艺流程对于最终的使用效果至关重要，下面就为大家介绍一下地暖的施工工艺流程。
1. 设计方案确定：首先需要根据房屋的实际情况进行测量和评估，确定最优的地暖施工方案。
这个阶段需要考虑到居室的面积、布局、家具摆放等因素。
2. 清理工地：在施工前，需要对地面进行清理，清除杂物、尘土等。
确保地暖系统能够顺利铺设。
同时需要确保地面的平整度，如果有必要，还需要进行地面的打磨和修复。
3. 埋管敷设：接下来是地暖系统的管道敷设，可以选择水暖管或者电热膜。
根据设计方案，将管道或者膜进行布局，并且连接好管道末端的分支管。
这一步需要非常细心和精确，确保管道的布局合理，不会影响到后续地面的铺设。
4. 安装捆绑：管道敷设完成后，需要对管道进行捆绑，确保管道的固定和稳定。
这一步也需要非常细心和耐心，确保管道之间的距离和固定方式符合要求。
5. 地面铺设：管道固定好之后，就可以进行地面的铺设。
这一步需要选择合适的地板材料，然后按照标准的铺设方式进行操
作。
对于墙面散热的地暖系统，也需要在铺设瓷砖或者墙纸时注意不要影响到管道。
6．系统联调调试：地面铺设完成之后，就需要进行地暖系统
的联调调试。
这一步需要专业的水暖工程师或者电工进行操作，确保地暖系统的运行稳定、安全。
以上就是地暖施工工艺流程的主要步骤，通过以上过程的严谨操作，可以确保地暖系统的运行效果达到最佳状态，为居室提供舒适的供暖环境。
地暖施工流程及注意事项
地暖施工流程及注意事项一、施工流程：地暖施工一般分为以下几个步骤:1.施工准备：确定地暖施工的区域范围和热源选择。
首先要确定铺设地暖的区域，然后选择合适的热源，可以是电热地暖、水暖地暖或太阳能地暖等。
同时，还需确定适合的地暖材料。
2.施工布线：按照地暖设计图纸，根据实际情况进行布线。
一般来说，布线需要尽量避免弯曲或折叠，保证地暖管道的通畅和均匀散热。
3.安装管道：根据地暖设计图纸的要求，逐步安装地暖管道。
管道的连接要牢固，防止漏水或渗漏情况的出现。
在安装过程中，需要对管道进行螺纹处理和密封处理，确保连接紧密。
4.进行系统测试：在管道安装完成后，需要进行系统测试，确保地暖系统的正常运行。
测试过程中，要检查温度、水压和供水速度等参数，以确保地暖系统的安全和舒适。
5.最后收尾工作：施工完成后，需要对施工现场进行清理，尤其是清理施工过程中留下的废弃材料和建筑垃圾。
同时，还需要对地暖系统进行整体检查和维护，确保各个部件的正常运行。
二、注意事项：1.选择合适的热源：根据实际需求和经济条件，选择合适的热源。
不同类型的热源有不同的特点和适用范围，需要根据实际情况选择。
2.管道安装要精确：地暖的管道安装要求精确，不能有不符合要求的连接、偏差或倾斜。
管道连接处要牢固，确保不会出现漏水或渗漏等问题。
3.温度控制要合理：地暖系统的温度控制要合理，避免温度过低或过高。
过低的温度无法提供足够的供暖效果，而过高的温度可能导致不适或能源浪费。
4.设计合理的散热系统：地暖通常采用辐射方式进行供暖，需要设计合理的散热系统。
散热器的布置要均匀，能够覆盖整个使用区域。
5.施工质量要过硬：地暖施工的质量不能马虎，施工过程中要严格按照设计图纸和操作规范进行操作，确保施工质量过硬、安全可靠。
6.环境保护和安全意识要强：在地暖施工过程中，要注重环境保护和安全意识。
避免对周围环境造成污染，同时要做好施工现场的安全管理工作，预防施工事故的发生。
7.地暖维护要及时：地暖施工完成后，需要定期检查和维护。
地暖的施工工艺
地暖施工工艺一、地暖施工工艺流程检查地面一固定分、集水器一铺设地暖反射膜T敷设地暖管并固定T连接分水器一设置伸缩套管一安装压力表一第一次试压一填细石混凝土一试压（第二次试压）验收。
1、施工前，楼地面找平层应检验完毕（根据实地情况X2、分、集水器的安装分、集水器用4个膨胀螺栓水平固定在墙面上,安装要牢固。
3、加热管（国标）的配套和敷设按设计要求间距和走向敷设加热管，用塑料卡钉将管子固定在地面上，直管段部分固定点的间距为0∙7-1.0米，弯曲管段部分的固定点的间距为0.2-0.3米,大于90。
的弯曲管段的两端和中点均应固定。
地暖管直线部分距离不得大于20cm,弯角处不得大于30cm。
加热管的弯曲半径不宜小于6倍管外径。
安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管口。
埋设于填充层内的加热管禁止有接头。
4、检查铺设的加热管有无损伤、管间距是否符合设计要求后，系统冲洗后逐回路进行水压试验，从注水排气阀注入清水进行水压试验，具体按《地面辐射采暖工程施工技术规程》要求。
5、当边长超过6米或地面面积超过30平方米时，应按不大于6米间距设置伸缩缝，伸缩缝的尺寸为5~8mm,高度同细石混凝土垫层。
加热管穿越伸缩筵时，应设置长度不小于100mm的柔性套管。
在分水器及加热管道密集处，管外用柔性套管保护，以降低混凝土热膨胀。
6、力口热管验收合格后，回填细石混凝土，加热管保持不小于0.4MPa的压力；垫层应用人工抹压密实，不得用机械振捣，不许踩压已铺设好的管道，垫层达到养护期后，管道系统方允许泄压。
7、分水器进水处装设过滤器，防止异物进入地板管道环路，水源要选用清洁水。
8、抹水泥砂浆找平，做地面。
9、填充层养护期满后应进行系统试压。
地暖铺设工艺流程
地暖铺设工艺流程地暖是一种先进的供暖方式，在冬季为我们提供了舒适温暖的居住环境。
地暖铺设工艺流程是指在建筑施工中进行地暖管道的铺设和连接的具体步骤。
下面将详细介绍地暖铺设的工艺流程。
准备工作在进行地暖铺设之前，需要进行准备工作，包括确定供暖面积、设计供暖管道布局、选择合适的地暖材料等。
1. 确定供暖面积首先需要确认需要铺设地暖的房间面积，并计算出热负荷，以确定地暖系统所需的供热功率。
2. 设计供暖管道布局根据供暖面积和建筑结构，设计合理的供暖管道布局，确保供暖效果均衡且符合室内温度要求。
3. 选择地暖材料根据具体需求选择合适的地暖材料，包括地暖管道、保温层、压力板等。
施工步骤准备工作完成后，开始进行地暖铺设的具体施工步骤。
1. 安装地暖管道根据设计好的供暖管道布局，在地面上进行地暖管道的铺设。
根据需要可以采用不同的铺设方式，如螺旋铺设、网格铺设等。
2. 连接地暖管道将地暖管道连接起来，并进行密封处理，确保地暖系统不会出现漏水现象。
连接方式可以采用热熔连接、机械连接等方法。
3. 敷设保温层在地暖管道的上方敷设保温层，可以有效减少能量损失，并提高供暖效果。
4. 安装压力板将压力板安装在保温层上，用于支撑地面材料并分散地暖管道的负荷。
5. 敷设地面材料在压力板上铺设地面材料，如木地板、地砖等，完成地暖铺设工艺流程。
检测和调试地暖铺设完成后，需要进行检测和调试，确保地暖系统运行正常。
1. 检测地暖管道使用压力试验仪检测地暖管道的耐压性能，确保管道连接牢固，不会出现漏水问题。
2. 调试供暖系统安装地暖控制面板，调试供暖系统，确保地暖设备正常工作，供暖效果达到预期。
3. 温度平衡调整根据室内温度实际情况，调整地暖系统的温度平衡，确保每个房间的供暖效果均衡。
4. 定期维护地暖系统铺设完成后，需要定期进行维护，包括清洗地暖管道、更换阀门等，以保证系统的正常运行和使用寿命。
总结地暖铺设工艺流程是一个复杂而严谨的过程，需要经验丰富的施工人员进行操作。
地暖施工工艺流程
地暖施工工艺流程 Prepared on 24 November 2020地暖施工工艺流程材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
施工程序及技术要求（施工、安装质量控制措施）：（ 1 ）施工前，楼地面找平层应检验完毕。
（ 2 ）分、集水器的安装分、集水器用 4 个膨胀螺栓水平固定在墙面上，安装要牢固。
（ 3 ）在找平层上铺设保温层（如 2cm 厚聚苯保温板），保温层要铺设应平整、搭接严密，除固定加热管的塑料卡钉穿越外，不得有其它坏损。
（ 4 ）在保温层上铺设专用的地暖反射膜，（可预制或现场铺设）。
（ 5 ）加热管的配套和敷设按设计要求间距和走向敷设 PEXa 加热管，用塑料卡钉将管子固定在苯板上，直管段部分固定点的间距为米，弯曲管段部分的固定点的间距为米，大于90 °的弯曲管段的两端和中点均应固定。
加热管的弯曲半径不宜小于 6 倍管外径。
安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管口。
埋设于填充层内的加热管禁止有接头。
（ 6 ）检查铺设的加热管有无损伤、管间距是否符合设计要求后，系统冲洗后逐回路进行水压试验，从注水排气阀注入清水进行水压试验，具体按《地面辐射采暖工程施工技术规程》要求。
（ 7 ）当边长超过 6 米或地面面积超过 30 平方米时，应按不大于6 米间距设置伸缩缝，伸缩缝的尺寸为 5 ～ 8mm ，高度同细石混凝土垫层。
加热管穿越伸缩缝时，应设置长度不小于 100mm 的柔性套管。
在分水器及加热管道密集处，管外用柔性套管保护，以降低混凝土热膨胀。
（ 8 ）加热管验收合格后，回填细石混凝土，加热管保持不小于的压力；垫层应用人工抹压密实，不得用机械振捣，不许踩压已铺设好的管道，垫层达到养护期后，管道系统方允许泄压。
地暖的施工工艺流程
地暖的施工工艺流程地暖施工工艺流程一般分为准备工作、布管工艺、铺设保温层、水路测试与清洗、铺设地暖片、接驳管路、封孔和调试、竣工验收等主要步骤。
第一步：准备工作在进行地暖施工前，需要对施工区域进行清理，清除杂物和灰尘。
然后，根据设计方案确定铺设地暖的区域，进行详细的测量和标示。
第二步：布管工艺根据地暖设计图纸，确定地暖供暖片的位置，并在地面上进行标示。
然后，按照设计方案规定的间距和间隔，将地暖管材进行布管。
布管过程中，需要注意管道的连接、弯曲处的角度、管道是否达到标准等。
第三步：铺设保温层在地暖管材布好之后，需要在管道上铺设一层保温层，以减少热量的散失。
保温层可以使用保温毡、保温板等材料，铺设时要注意保温层的平整和紧密贴合。
第四步：水路测试与清洗在布管和铺设保温层完成后，需进行水路测试和清洗。
首先，将水泵连接到地暖管路上，通入水，并进行压力测试，以确保管路的安全。
然后，用清洗剂对地暖管路进行清洗，将其中的污垢清除干净。
第五步：铺设地暖片在完成水路测试和清洗后，开始铺设地暖片。
地暖片通常采用铝质或塑料制成，规格根据设计方案确定。
地暖片的铺设要坚持统一、整齐、美观的原则，铺设过程中要注意避开管道和其他障碍物。
第六步：接驳管路地暖片铺设完成后，需要接驳冷热水管路。
根据设计方案，将地暖管路与主管路连接，确保连接处牢固并且密封良好。
第七步：封孔和调试铺设和接驳工作完成后，对和管路接口周围进行封孔处理，确保没有漏气和渗漏。
然后，进行地暖系统的调试工作，包括调整温度、路线、液压平衡等。
第八步：竣工验收在地暖系统调试完成后，进行竣工验收。
验收包括检查地暖系统的工作情况、温度是否匀称、气味是否有异常等。
如果一切正常，验收人员将签署竣工验收报告，并对整个施工过程进行评估。
综上所述，地暖施工工艺流程包括准备工作、布管工艺、铺设保温层、水路测试与清洗、铺设地暖片、接驳管路、封孔和调试、竣工验收等步骤。
每个步骤都需要严格按照设计方案和标准操作，以确保地暖系统的正常运行。
地暖大型工程施工流程
地暖大型工程施工流程一、前期准备工作1. 确定工程范围在开始地暖大型工程施工前，首先需要确定工程范围，包括施工区域、施工内容等，对工程的范围进行详细的规划和分析。
2. 编制施工方案根据工程范围的确定，需要编制详细的施工方案，包括工程的具体内容、施工过程、施工人员分工等，确保施工过程的顺利进行。
3. 确定施工周期在确定工程范围和施工方案后，需要确定施工周期，以确保施工过程的合理安排和施工进度的控制。
4. 确定施工人员和设备根据工程的规模和施工方案，需要确定所需的施工人员和设备，包括施工队伍、技术人员、施工机械等，确保施工过程的顺利进行。
5. 制定安全措施在确定施工人员和设备后，需要制定安全措施，包括安全培训、施工现场安全管理、施工设备安全操作等，确保施工过程的安全进行。
6. 准备施工材料在确定施工方案和施工周期后，需要准备所需的施工材料，包括地暖管材料、保温材料、地面铺设材料等，确保施工过程的材料供应充足。
二、施工准备阶段1. 地暖管道敷设在开始地暖大型工程施工前，首先需要进行地暖管道的敷设，包括地暖管道的选择、敷设方案的设计、管道的铺设等，确保地暖管道敷设的质量和效果。
2. 地面平整在地暖管道敷设完成后，需要对地面进行打磨、平整，确保地面的平整度和垂直度，以便后续的地暖系统安装。
3. 地暖系统安装在地面平整完成后，需要进行地暖系统的安装工作，包括地暖系统的主机安装、管道连接、阀门安装等，确保地暖系统的正常运行和安全使用。
4. 地暖系统调试在地暖系统安装完成后，需要进行地暖系统的调试工作，包括主机启动、管道通水、温度调节等，确保地暖系统的正常运行和效果。
5. 施工现场清理在地暖系统调试完成后，需要对施工现场进行清理，包括清理施工垃圾、清理施工设备等，确保施工现场的整洁和安全。
三、施工阶段1. 地暖系统维护在施工过程中，需要对地暖系统进行定期维护，包括管道检查、阀门调试、水质监测等，确保地暖系统的正常运行和效果。
地暖的施工工艺和流程是什么(二)
地暖的施工工艺和流程是什么（二）引言概述：地暖作为一种舒适、节能的采暖方式，受到越来越多人的青睐。
地暖的施工工艺和流程是保证地暖系统正常运行和效果的关键。
本文将从五个大点，即地暖管道铺设、控制阀组安装、水泵安装、综合管线安装和系统测试调试等方面，详细阐述地暖的施工工艺和流程。
一、地暖管道铺设：1. 定位与测算：根据建筑平面图确定管道铺设的位置和长度。
2. 打破地面：使用钻机等工具打破地面，为管道的埋设做好准备。
3. 管道埋设：按照设计要求，将地暖管道铺设在地面下，并确保铺设的平整和密封性。
4. 管道连接：使用专用工具将地暖管道连接好，确保连接处牢固无漏水现象。
5. 密封处理：对管道连接处进行密封处理，避免漏水和能量损耗。
二、控制阀组安装：1. 确定位置：根据地暖系统的布局设计，确定控制阀组的安装位置。
2. 安装控制阀组：将控制阀组固定在预定位置，保证其平整并紧固好螺栓。
3. 连接管道：使用适当的接头和管件连接控制阀组与地暖管道，确保连接牢固密封，无漏水现象。
4. 调试控制阀组：对控制阀组进行调试，确保其能够正常开启和关闭，并与中央控制系统联动。
5. 测试：进行压力测试，确保控制阀组及其连接处没有漏气现象。
三、水泵安装：1. 定位与安装：根据设计要求，确定水泵安装的位置，并将其固定在合适的地点。
2. 连接水泵：将水泵与地暖系统的管道进行连接，确保连接紧固牢固，并进行密封处理。
3. 接通电源：将水泵连接到电源，确保供电正常，并对其进行运行测试。
4. 调试：调整水泵的工作参数，如流量和压力，以满足地暖系统的需求。
5. 定期维护：定期检查水泵的工作状态，保证其正常运行。
四、综合管线安装：1. 铺设综合管线：根据设计要求，铺设综合管线，包括供水管、回水管、冷却水管等。
2. 连接管线：使用管件和接头连接综合管线，确保连接牢固无漏水现象。
3. 管线保护：对综合管线进行保护措施，如涂覆防腐剂、绝缘材料等。
4. 测试：进行压力测试和漏水测试，确保管线的质量和安全性。
地暖施工工艺流程(一)2024
地暖施工工艺流程（一）引言：地暖施工工艺流程是指在地面下安装供暖系统的具体步骤和方法。
地暖系统被广泛应用于建筑物中，为用户提供舒适的室内环境。
本文将介绍地暖施工的详细工艺流程，以帮助读者更好地理解地暖系统的安装过程和注意事项。
正文内容：一、工程准备阶段1.进行工程勘测和设计a.测量房间尺寸和布局b.分析供暖需求c.设计合理的供暖布局和管道路径2.准备施工材料和设备a.地暖管材和附件b.保温层材料c.施工工具和设备3.施工准备a.清理施工现场b.保证施工现场安全c.制定施工进度计划二、地暖管道敷设1.确定供暖系统的管道布局a.根据房间布局和需求确定管道走向b.避开其他管线和障碍物2.安装地暖管道a.采用螺旋式安装或预铺设方式b.根据供暖区域和房间尺寸进行管道连接3.连接和固定管道a.采用专用管接头连接地暖管道b.使用钢筋网和固定夹等固定管道4.进行压力测试a.使用专用设备进行压力测试b.确认管道无漏水现象，并满足压力要求三、保温层铺设1.选择合适的保温材料a.聚苯乙烯泡沫板b.聚氨酯喷涂保温材料2.铺设保温层a.根据管道路径进行切割和拼接b.保证保温层紧密贴合地面3.固定保温层a.使用专用胶粘剂固定保温层b.加强关键部位的固定，如管道弯折处四、系统安装和接线1.安装暖气片和温控装置a.根据设计方案安装暖气片b.安装温控器和相关传感器2.接线和调试a.根据接线图进行接线b.进行供电和控制系统的调试3.系统测试a.检查暖气片的工作状态b.测试温控装置的准确性和稳定性五、工程验收和保养1.进行工程验收a.检查施工质量和符合设计要求b.确认系统的正常运行和安全性2.提供用户保养指导a.告知用户供暖系统的正确使用方法b.建议定期清洁和保养地暖设备总结：地暖施工工艺流程包括工程准备、地暖管道敷设、保温层铺设、系统安装和接线、工程验收和保养等环节。
合理的工程准备和严格的施工步骤是保证地暖系统正常运行和使用寿命的关键。
地暖施工工艺流程(完整版)(一)
地暖施工工艺流程(完整版)（一）引言：地暖施工工艺流程是安装地暖系统的一系列步骤。
地暖系统作为一种现代化舒适的取暖方式，被越来越多的家庭所采用。
本文将详细介绍地暖施工工艺流程的第一部分，包括设计与准备工作。
正文：一、设计与准备工作1.确定取暖面积：根据所需供暖面积，确定地暖系统的规模。
2.绘制施工图纸：根据取暖面积和房间布局，绘制地暖系统的施工图纸。
3.选择地暖材料：选择适合的地暖材料，包括地暖管道、保温层、地面材料等。
4.准备施工工具：准备所需的施工工具，如切割器、焊接工具等。
5.保证基础条件：确保地面的平整度和强度符合地暖系统的安装要求。
二、地暖系统安装1.敷设地暖管道：根据施工图纸，将地暖管道敷设在地面上，注意管道间距和连接方式。
2.安装温控系统：根据设计要求，安装地暖系统的温控系统，包括温控器和传感器。
3.进行压力测试：在敷设完地暖管道后，进行压力测试，确保管道无漏水。
4.进行地面处理：根据施工图纸，进行地面处理，包括铺设保温层、地板材料等。
5.连接电源和试运行：连接地暖系统的电源，并进行试运行，确保系统正常工作。
三、验收与整理1.检查地暖管道：验收地暖管道连接是否牢固，无渗漏情况。
2.检查温控系统：验收温控系统的安装和功能，确保温度调节准确。
3.清理施工现场：清理施工现场，恢复房间的正常使用环境。
4.培训用户使用：向用户进行地暖系统的使用培训，包括温控器的操作方法等。
5.提供售后服务：根据需要提供地暖系统的售后服务，解决用户在使用过程中的问题。
总结：地暖施工工艺流程的第一部分主要涉及到设计与准备工作，包括取暖面积的确定、施工图纸的绘制、地暖材料的选择等。
通过以上步骤的实施，为后续的地暖系统安装打下了坚实的基础。
在施工过程中，需要严格按照相关要求进行操作，确保地暖系统的安全和正常运行。
地暖工程施工流程
地暖工程施工流程地暖工程施工流程地暖工程是一项比较复杂的工程，需要经过严格的施工流程才能保证施工质量和效果。
下面是地暖工程施工流程的详细介绍。
一、施工前准备1.确定施工方案：根据客户的需求和房屋的实际情况，确定地暖的敷设方式、管道布局、管径和管距等。
2.测量施工面积：测量房屋的面积和布局，确定地暖敷设的面积和位置。
3.准备材料：根据施工方案和测量结果，准备好所需的地暖管道、散热片、支架、接头、阀门等材料。
4.清理施工现场：清理施工现场，确保施工区域干净整洁，方便施工。
二、地暖管道敷设1.敷设保温层：在地面上铺设保温层，保证地暖的散热效果和节能效果。
2.敷设地暖管道：按照施工方案和测量结果，敷设地暖管道，保证管道的布局和管距符合要求。
3.安装支架和接头：在地暖管道上安装支架和接头，保证管道的牢固和连接的可靠。
4.安装阀门：在地暖管道上安装阀门，方便后期的维护和调节。
三、地暖系统测试1.压力测试：在地暖管道敷设完成后，进行压力测试，检测管道的密封性和承压能力。
2.温度测试：在地暖管道敷设完成后，进行温度测试，检测地暖系统的散热效果和温度分布情况。
四、地暖系统调试1.调节阀门：根据温度测试结果，调节阀门，保证地暖系统的温度分布均匀。
2.调节水流量：根据温度测试结果，调节水流量，保证地暖系统的散热效果和节能效果。
五、施工后清理1.清理施工现场：清理施工现场，保证施工区域干净整洁。
2.验收工程质量：对地暖工程进行验收，确保工程质量符合要求。
以上就是地暖工程施工流程的详细介绍。
在施工过程中，需要严格按照流程进行操作，保证施工质量和效果。
同时，需要注意安全问题，确保施工过程中不发生安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地暖施工工艺流程
材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
施工程序及技术要求（施工、安装质量控制措施）：
（ 1 ）施工前，楼地面找平层应检验完毕。
（ 2 ）分、集水器的安装分、集水器用 4 个膨胀螺栓水平固定在墙面
上，安装要牢固。
（ 3 ）在找平层上铺设保温层（如 2cm 厚聚苯保温板），保温层要铺设应平整、搭接严密，除固定加热管的塑料卡钉穿越外，不得有其它坏损。
（ 4 ）在保温层上铺设专用的地暖反射膜，（可预制或现场铺设）。
（ 5 ）加热管的配套和敷设按设计要求间距和走向敷设 PEXa 加热管，
用塑料卡钉将管子固定在苯板上，直管段部分固定点的间距为 0.7 -1.0
米，弯曲管段部分的固定点的间距为0.2 -0.3 米，大于90 °的弯曲管段的两端和中点均应固定。
加热管的弯曲半径不宜小于 6 倍管外径。
安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管
口。
埋设于填充层内的加热管禁止有接头。
（ 6 ）检查铺设的加热管有无损伤、管间距是否符合设计要求后，系统冲洗后逐回路进行水压试验，从注水排气阀注入清水进行水压试验，具体
按《地面辐射采暖工程施工技术规程》要求。
（ 7 ）当边长超过 6 米或地面面积超过 30 平方米时，应按不大
于6 米间距设置伸缩缝，伸缩缝的尺寸为 5 ～ 8mm ，高度同细石混凝
土垫层。
加热管穿越伸缩缝时，应设置长度不小于 100mm 的柔性套管。
在分水器及加热管道密集处，管外用柔性套管保护，以降低混凝土热膨胀。
（ 8 ）加热管验收合格后，回填细石混凝土，加热管保持不小于 0.4Mpa 的压力；垫层应用人工抹压密实，不得用机械振捣，不许踩压
已铺设好的管道，垫层达到养护期后，管道系统方允许泄压。
（土建施工
方承担）
（ 9 ）分水器进水处装设过滤器，防止异物进入地板管道环路，水源要
选用清洁水。
（ 10 ）抹水泥砂浆找平，做地面。
（土建施工方承担）
（ 11 ）填充层养护期满后应进行系统试压。
地暖的铺设方式
地暖的铺设方式
地暖系统的铺设方式
地面采暖管路的铺设可以有多种形式。
但是它既要保证向房间提供足够的热量，又要满足人们对舒适感的要求，所以在选择布管的形式以及管路间距时要根据具体情况而定，不能千篇一律。
常见的典型布管方式如下：
旋转形布管方式（如图一所示）
通常可以产生均匀的地面温度，并可通过调整管间距来满足局部区域的特殊要求。
由于采用旋转形布管时，室内温度分布均匀，所以我们推荐这种方式
直列形布管方式（如图二所示）
通常产生的地面温度一端高一端低。
另外以这种方式布管时，室内会产生温差，所以我们只推荐在较小空间内采用。
往复型布管方式（如图三所示）
由于房间结构复杂多样，除上述典型布管方式外，往复形布管方式也常被采用。
阻氧管
保利PE-RT/PEX防渗氧管
保利开发出带防渗氧层的地面采暖管道（按照德国标准DIN4726生产并通过测试，
测试结果符合各项要求。
），并率先在中国市场上推出。
现保利防渗氧PE-RT/PEX地暖管已广泛应用于各类地暖项目中。
它的阻氧性能卓越，是当今最高端的采
暖管材；它有效的阻隔氧气渗入，阻止采暖系统尤其是金属配件的氧化、老化，保护系统更安全、使
用更长久。
铝箔纸
地暖工程采用铝箔反射膜，采暖效果极佳，具有使用寿命长、不脱铝层、隔热、反光、保温效果极佳
分水器
简要说明：分水器总承组合（卡套式），分水器组合，分水器组合（PPR），分水器进水管，分水器支架等
地暖分水器:
分水器---作为连接各路加热管供,回水的配,集水装置,
是地板采暖系统的一个设备,在其中起着枢纽的地位.
由分水器,集水器,固定支架三部分组成.
包括分水器主管,集水器主管,分路调节阀,排气阀,主管堵头,墙板,面板等部件保温板
挤塑板
商品型号：43公斤/立方米
详细说明
ＸＰＳ板是以聚苯乙烯树脂加上其它的原辅料与聚合物，通过加热混合同时注入催化剂，然后挤塑压出成型而制造的硬质泡沫塑料板。
它的学名是挤塑式聚苯乙烯板（简称ＸＰＳ），ＸＰＳ具有完美的闭孔蜂窝结构，这种结构让ＸＰＳ板有极低的吸水性（几乎不吸水），低热导系数、高抗压性、抗老化性（正常使用几乎无老化分解现象）。
吸水性
作为一种完美的保温隔热材料，吸水率极重要的技术指标，因为吸水率高会造成绝热性能变差，换言之，绝热材料随着吸水率上升其保温绝热性能则开始下降，因水会加速传热速度，更严重的是吸水率通常会造成绝热材料发生老化分解现象，因水分子在绝热材料内热胀冷缩蒸发、冻结、解冻会造成结构慢速分解老化，随着时间一久其保温层将丧失其作用，进一步造成保温结构层需翻修。
ＸＰＳ板的闭孔结构能有效阻止水分子的渗透（包含水蒸气），即使在施工时遭到机械性破坏，Ｘ
ＰＳ板因紧密严紧的蜂窝结构也能有效的维持低吸水性的功能。
因有效阻止水分子渗透加上无亲水性所以几乎不可能发生老化现象。
PEX-b管材
保利牌PEX-b地暖管是上海爱康新型建材有限公司通过详尽的市场调查以及听取了行业内众多专
家的建议，高投入引进了国际上行业内公认的技术最为先进，工艺最为可靠的瑞士诺基亚-麦拉菲尔
公司MONOSIL一步法硅烷交联聚乙烯管材生产线及其专利工艺（技术专利号：USP4117195）生产的管
材。
保利牌PEX－b管为地暖系统用管优选。
一、保利PEX-b地暖管具有以下特点：
1、清洁、无污染，无毒无味，可免去人们引用“黄水”、“锈水”之苦
2、耐温耐压，长期使用温度可达95℃
3、抗紫外线，耐老化，使用寿命长达50年
4、易弯曲，安装简单、快捷，管件少，经济实用
地暖水管应该选用什么材质？
地暖水管应该选用什么材质？
在供暖方式多元化的今天，我国民用住宅中，沿用了几十年的燃煤锅炉供暖以及既占用室内空间又有碍美观的铸铁暖气片，缺陷日益突出，昔日一统天下的局面不复存在。
目前在新型供暖方式上应用较为广泛的是低温热水地板辐射供暖系统（以下简称地暖系统）。
地暖系统是以不高于60℃的热水做热媒，将加热管埋设在地板中的低温辐射供暖，其使用舒适、头爽脚暖，而且热效率高，节约能源。
地暖系统属于隐蔽工程，管材的选择尤为重要。
地暖水管应具有耐老化、连接方便可靠、卫生环保等特性，使您在冬日能够安心地享受地暖技术带来的春天般的温暖。
随着塑料管材的成功应用，使地暖系统普及开来。
塑料管材有十几种，能用于地暖系统的并不多。
主要交联聚乙烯PE-X管、耐高温聚乙烯PE-RT管等几种。
PE-X管应用于地暖系统时，仍具有一些弊端。
一是卫生性能差，长期使用会产生异味，不利于人们的身体健康；二是管件连接的可靠性差，长期使用中可能会存在渗漏的隐患。
这些局限性使在地暖市场中管的占有率逐年萎缩，取代它的是一种具有耐老化性更佳且健康环保、安全可靠的新型地暖管材——PE-RT管。
PE-RT管是金德管业集团联合（美国）陶氏化学公司推出的一种新产品，中文名为耐高温聚乙烯管。
在地暖市场中，近年每年以15％以上的速率增长，预测几年内用量将超过PE-X管。
PE-RT管常年使用恒水温60℃，水压0.8Mpa时，寿命达50年以上。
PE-RT管是热塑性管材，可采用热熔或卡套式铜管件连接，安装方便，密封安全可靠；不含任何有害成分，产品质量稳定，安全、卫生环保；柔韧便于弯曲，弯曲后不回弹；透氧率在0.1mg/m3以下，符合DIN 4726规定的透氧率小于0.13g/m3的标准。
金德PE-RT管是一种最适合于地暖系统的管材，越来越受到人们的普遍关注。
金德管业集团以研发和生产化学建材为主，是亚洲最大的塑料管道生产企业之一。
为适应新型管材的市场需求，不断致力于研制和开发国际先进水平的新产品，迄今已获40多项国家专利，产品广泛应用于给排水、供暖、输气、工业输油和冷却液、穿线套管等领域。
先进的技术、科学的管理、一流的产品和完善的服务使金德管业集团在业内率先通过了ISO9001质量管理体系和ISO14001环境管理体系认证，并获得中国人民保险公司的产品质量保险。
集团设有沈阳、株洲、金华、宝鸡四大工业园，全国各地
拥有40多家分公司和300多个办事处，秉承“精诚所至，金石为开，品质至尊，德行天下”的理念，通过创新卓越的产品，真诚为您服务。
综合以上分析，金德管业集团生产的PE-RT管材将是您作为地板采暖的首选之材，因为它能够满足您各方面的要求，快快行动吧！
[打印][关闭]。
