污泥热干化技术(最新版)演示幻灯片
合集下载
《污泥的干化与脱水》课件
投资成本高
污泥干化与脱水技术的设备投资和运行成本较高，需要政府、企业和社会各界加大投入力度，推动技术的普及和应用。
环保标准与政策法规的完善
政府应加强污泥处理处置的环保标准制定和政策法规完善，提高污泥处理处置的规范性和强制性，促进技术的推广和应用。
THANKS
感谢观看
《污泥的干化与脱水》PPT课件
目录
contents
污泥的干化与脱水概述污泥的干化技术污泥的脱水技术污泥的干化与脱水的前景与挑战
污泥的干化与脱水概述
01
CATALOGUE
干化定义：污泥干化是指通过一定的处理技术，使污泥中的水分被去除，从而使污泥的含水率降低的过程。干化方法：常见的污泥干化方法有自然干化和机械干化。自然干化利用自然环境中的条件，如日晒、风吹等，使污泥中的水分蒸发。机械干化则通过机械装置，如热风炉、带式干燥机等，对污泥进行加热或减压，以去除水分。干化效果：污泥干化的效果取决于处理工艺和条件，一般可以将污泥的含水率降低到30%以下，甚至更低。干化应用：污泥干化后可作为肥料、土壤改良剂、建筑材料等资源化利用，也可进行焚烧处理。
总结词
利用机械设备，如干燥机、热风炉等，通过加热、通风等方式去除污泥中的水分。
详细描述
机械干化具有较高的干化效率，且不受环境条件的影响。常用的机械干化方法包括滚筒式干化、带式干化、喷雾干化等。机械干化设备投资较大，运行费用较高，但可实现连续生产，适用于大规模的污泥处理处置。
污泥的脱水技术
03
CATALOGUE
高效能、低能耗技术的研发
未来污泥干化与脱水技术的发展将更加注重资源化利用，通过回收和利用污泥中的有用物质，实现资源的循环利用。
资源化利用的探索
随着物联网、大数据等技术的发展，智能化技术在污泥干化与脱水领域的应用将逐渐普及，提高处理过程的自动化和智能化水平。
最新污泥碳化技术及低温干化技术简介课件ppt
二 病因病机
•
人之寤寐，由心神控制，而营卫阴阳的正常运作
是保证心神调节寤寐的基础。每因饮食不节，情志失
常，劳倦、思虑过度及病后、年迈体虚等因素，导致
心神不安，神不守舍，不能由动转静而致不寐病证。
• (一)、病 因
•
饮食不节
•
情志失常
•
劳逸失度
•
病后体虚
(二) 病 机
• 不寐的病因虽多，但其病理变化，总属阳盛阴 衰，阴阳失交。一为阴虚不能纳阳，一为阳盛 不得人于阴。其病位主要在心，与肝、脾、肾 密切相关。
7污.低泥温低干温化干技化术技术
THE LOW-TEMPERATURE DRYING TECHNOLOGY
技术特点
减量 化
污泥脱水后重量较原污 泥（按80%含水率）减
少约78%
效率 高
系统自动化程度高，可 连续密闭式运行
无污 染
采用低温全封闭模 式，无废气、粉尘 及臭气产生，避免
二次污染
稳定 产泥成形稳定，可连续
THE LOW-TEMPERATURE DRYING TECHNOLOGY
流程图
滤饼进口
滤饼切条
滤饼 排出气体
湿热空气
除湿热泵 冷凝水
干料出口
热空气
热空气
干燥热空气
7.低温干化技术 热泵原理图
水冷凝器 压缩机
回 热 回风 器
蒸
发 器
饱和空气
回 热 器
冷 凝 器
出风-干燥 热空气
膨胀阀
7污.低泥温低干温化干技化术技术
• (二)不寐与西医病名的关系： 西医学的神经官能
症、更年期综合征、慢性消化不良、贫血、动脉 粥样硬化症等以不寐为主要临床表现时，可参考 本节内容辨证论治。
污泥脱水PPT演示课件
13
4 热水解技术
热水解技术与超声波技术的机理有相似之处在高温条件下,菌胶团表面 的微生物和其代谢产物等有机质溶解,包裹在其中的固体颗粒与有机质相脱 离,挥发性固体挥发,易分解的有机物分解成二氧化碳、甲烷等气体和挥发性 的醇或酸逸出,使污泥的间隙水和毛细管水释放出来,污泥的脱水性能得以改 善。
热水解也会改善污泥的厌氧消化性能。脂肪类、蛋白质、糖类等有 机物被分解为脂肪酸、氨基酸、寡糖、单糖等,有的甚至被分解为甲烷、 二氧化碳、氨气等,这些小分子有机物更容易被微生物利用和分解,提高 了厌氧消化的效率, COD的去除率可达60%,大大减少了污泥的体积。
10
转鼓干化工艺
11
2 流化床焚烧技术
流化床焚烧炉为圆筒形,气体由底部通入,经配气板均匀送入炉堂,炉膛 的最下端为一次燃烧区,在稳定的气流吹动下,污泥在配气板上方呈悬浮态, 状似液体沸腾,故称之为“流化态”。污泥干化后质量减轻,开始上浮进入 二次燃烧区,此区温度为850℃左右,二口恶英可被分解。烟尘从炉顶排出, 进入余热锅炉,二口恶英易在300℃左右生成,故炉温须保持在210℃以下。 然后再进入烟气洗涤塔,去除重金属、灰尘和硫、氯、氟、氮氧化物等有 害物质,汞只有用HOK(膛式炉焦炭)气流吸附法和经碱洗池(添加药剂TMT 15)处理才能去除。
污泥脱水技术研究
members
1
研究现状
活性污泥法是目前世界上应用最为广泛的污水生物处理技术，但是 它一直存在一个很大的弊端，就是会产生大量的剩余污泥。污水处理厂 产生的污泥量约为处理水体积的0.5%~1%左右[1]数量十分惊人。剩余污 泥还富含大量有机物、各种细菌、病毒和寄生生物，并可能浓缩锌、铜、 铅和镉等重金属化合物以及有毒化合物、杀虫剂等，处理不当会带来严 重的生态污染问题。随着污水处理事业的发展，污水处理厂总处理水量 和处理程度将不断扩大和提高，污泥的产生量也将会大幅度地增加。同 时，污泥处理的投资和运行费用巨大，可占整个污水处理厂投资及运行 费用的25％~65％，己成为城市污水处理厂所面临的沉重负担。
4 热水解技术
热水解技术与超声波技术的机理有相似之处在高温条件下,菌胶团表面 的微生物和其代谢产物等有机质溶解,包裹在其中的固体颗粒与有机质相脱 离,挥发性固体挥发,易分解的有机物分解成二氧化碳、甲烷等气体和挥发性 的醇或酸逸出,使污泥的间隙水和毛细管水释放出来,污泥的脱水性能得以改 善。
热水解也会改善污泥的厌氧消化性能。脂肪类、蛋白质、糖类等有 机物被分解为脂肪酸、氨基酸、寡糖、单糖等,有的甚至被分解为甲烷、 二氧化碳、氨气等,这些小分子有机物更容易被微生物利用和分解,提高 了厌氧消化的效率, COD的去除率可达60%,大大减少了污泥的体积。
10
转鼓干化工艺
11
2 流化床焚烧技术
流化床焚烧炉为圆筒形,气体由底部通入,经配气板均匀送入炉堂,炉膛 的最下端为一次燃烧区,在稳定的气流吹动下,污泥在配气板上方呈悬浮态, 状似液体沸腾,故称之为“流化态”。污泥干化后质量减轻,开始上浮进入 二次燃烧区,此区温度为850℃左右,二口恶英可被分解。烟尘从炉顶排出, 进入余热锅炉,二口恶英易在300℃左右生成,故炉温须保持在210℃以下。 然后再进入烟气洗涤塔,去除重金属、灰尘和硫、氯、氟、氮氧化物等有 害物质,汞只有用HOK(膛式炉焦炭)气流吸附法和经碱洗池(添加药剂TMT 15)处理才能去除。
污泥脱水技术研究
members
1
研究现状
活性污泥法是目前世界上应用最为广泛的污水生物处理技术，但是 它一直存在一个很大的弊端，就是会产生大量的剩余污泥。污水处理厂 产生的污泥量约为处理水体积的0.5%~1%左右[1]数量十分惊人。剩余污 泥还富含大量有机物、各种细菌、病毒和寄生生物，并可能浓缩锌、铜、 铅和镉等重金属化合物以及有毒化合物、杀虫剂等，处理不当会带来严 重的生态污染问题。随着污水处理事业的发展，污水处理厂总处理水量 和处理程度将不断扩大和提高，污泥的产生量也将会大幅度地增加。同 时，污泥处理的投资和运行费用巨大，可占整个污水处理厂投资及运行 费用的25％~65％，己成为城市污水处理厂所面临的沉重负担。

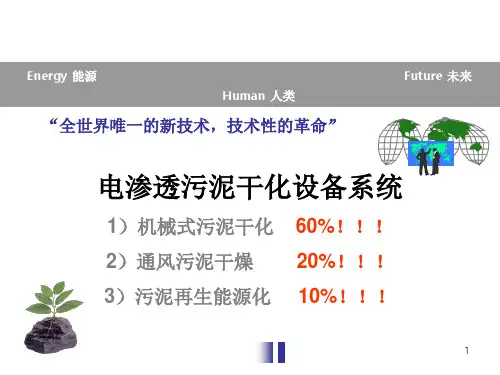

电渗透污泥干化系统介绍ppt课件
2800
3500
含水率85% 至 60% EDR-S100 EDR-S200
1000
2000
70
130
0.3 ~ 0.4
0.6 ~ 0.75
2400
3200
1880
2700
2300
3150 13
Energy
Human
电渗透污泥干燥设备型号
Future
污泥干燥设备型号
型号/规格
形式
使用功率 USE POWER（Kw/hr )
电渗透干化 50吨
85% - 60%
处理方法
含水率60%以后堆 肥化
韩国丽水市 城市污泥处理厂
处理工艺
电渗透干化
处理方法
含水率10%以后 污泥再生能源化
16
Energy
Human
谢谢观看
韩国再生能源（香港）有限公司
地址：广州市天河区林和西路9号耀中广场B座1209室 邮编：510610 电话：/2 传真： 联系人：才亮
6
Energy
Human
与原有污泥干燥技术比较
Future
技术
原有污泥干燥技术
电渗透污泥干燥技术
85% 至 60% 含水率减少 60% 至 20%
20% 至 10%
设备构成
设备投资费用
运行费用
热能源干燥 热能源干燥 热能源干燥
复杂系统
100%
100%
电渗透污泥干化设备
通风污泥干燥设备
污泥再生能源化设备
污泥细胞破碎后 细胞水流出来
污泥处理前（显微镜视图）
污泥处理后（显微镜视图） 11
Energy
电渗透干化效果
Future
《污泥的干化与脱水》课件
参考文献
• 王玉伟. 污泥处理技术分析[J]. 现代化工, 2020, 40(10):42-44. • 田欢. 污泥脱水技术探究[J]. 环保科技, 2021, 44(2):131- 134. • 邓婉婷. 污泥干化技术研究进展[J]. 涂料与涂装, 2019, 35(7):54-58.
《污泥的干化与脱水》PPT课 件
本课件将介绍污泥的干化与脱水技术，帮助大家更好地了解和应用环保技术。
什么是污泥?
污泥是指生活污水处理厂或工业废水处理厂中，将水中有机物、泥土、酸、 降解产品等大量自由状态下的颗粒物聚集而成的物质。 污泥中包含了大量的有机物、水分、矿物质以及其他微量元素。
污泥干化技术
1
污泥干化的意义
减少污泥量，方便运输、处理
2
污泥干化的原理
将水分蒸发，将有机物与水分分离
3
污泥干化的方法
燃烧法、热风干燥法、蒸汽干燥法、离子风干法
污泥脱水技术
压榨脱水
通过压力差将污泥内的水分挤出
吸附脱水
利用吸附材料吸附污泥中的水分
过滤脱水
通过滤网等方法将污泥中的水分过滤出来
离心脱水
利用离心力将污泥中的水分分离
污泥干化与脱水实践
污泥干化实践案例
某公司利用烟气余热干化污泥，提高了污泥处理效率
污泥脱水实践案例
某污水处理厂创新应用多种脱水技术，降低了成本，减少量 水分含量 污泥颜色 PH值
62.8% 84.3% 深褐色 6-10
结论
污泥的干化与脱水是一项重要的环保技术。 未来，我们需要继续研究和发展高效、低成本的污泥处理技术，保护我们的 地球。
污泥快速生物干化技术研究40页PPT
事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
污泥快速生物干化技术研究
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
55、 为 中 华 之 崛起而 读书。 ——周 恩来
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
污泥快速生物干化技术研究
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
55、 为 中 华 之 崛起而 读书。 ——周 恩来
污泥干化培训资料PPT课件
脱水处理后的污泥，含固率25%左右。
3、污泥输送泵 作用：将湿泥料仓内的 污泥送至干燥线薄层蒸 发器，其输送量可控制， 且根据磨损情况定期进 行校准。其额定流量为 6250kg/h。 4、滑架 作用：将污泥池内的污 泥均匀分布，防止污泥 板结，也有对污泥输送 泵进行保护的作用。
（二）干化系统
薄层蒸发器
2、切碎机 作用：将薄层蒸发器出来 的污泥通过挤压穿过带孔 眼的筛网，使污泥形成细 条状，本阶段为污泥塑形 阶段，为后续带式干燥机 的干化做准备。 原理：切碎机安装在薄层 蒸发器出泥的正下方，经 薄层蒸发器干燥后的泥首 先被铲状的旋转浆片均匀 分布挤压至离心转子上， 通过转子的旋转而被挤压 穿过孔眼筛网，形成细条 状。
1、薄层蒸发器 作用：接收污泥输送泵的脱水污泥进行第一阶段干化，可 将含水率75%左右的污泥蒸发至含水率约45%-55%，使污泥 达到可塑阶段。 原理：薄层蒸发器采用的是间接加热方式，热油的温度通 过交换壁传递给污泥，与污泥无直接接触。薄层内部分为 定子、转子、 热交换壁、热油夹层和保温层，定子内部 是管状腔体带翅片的转子，转子通过电机带动，转子上的 翅片根据形状和安装角度不同分别将污泥涂至加热壁、刮 下和推至出口端；通过转子的快速旋转及转子腔体上的翅 片，污泥的薄层在交换壁上形成，一边有规律的运行并保 持震荡，一边通过推进翅片迫使污泥进入薄层的出口端。 在转子的尾端有一组与推进翅片角度相反安装的翅片，将 污泥反向推入下部切碎机入口，防止污泥堆积和堵塞。其 单台最大处理量为6250kg/h。
4、带式干燥机 作用：接收由切碎机塑形合格的污 泥，用循环热风直接对污泥进行干 燥。通过上层带、下层带、冷却带 三级皮带传送将污泥含固率由薄层 蒸发器出来的45%-55%干化至80%95%，最后经降温将最终污泥送出 车间。 原理：带式干燥机内部为全密封的 三层输送皮带，上层带和下层带蒸 发污泥水分，最下层带为冷却带， 通过循环风对出泥进行降温，其循 环风是通过风机带动，用一组冷却 塔使用闭路循环水对循环风进行降 温。每层皮带驱动电机均为变频器 驱动，可通过频率的设定改变污泥 在每层带中的停留时间，另外每层 皮带都带有自动纠偏装置，在皮带 跑偏时进行调整。
污泥的干化与脱水PPT课件
（2）热处理法
使有机物分解，破坏胶体稳定性，污泥内 部水与吸附水被释放，比阻下降，改善脱水性能， 寄生虫卵、致病菌与病毒等可被杀灭。
8
（3）冷冻法
随冷冻层的发展，颗粒被向上压缩浓集， 水分被挤向冷冻界面，浓集在颗粒层中的水分 由于毛细管引力而脱水，使污泥胶体结构被破 坏，冷冻融解后，污泥胶体性质不会恢复。
（4）淘洗法
就是用处理后的废水或工业用水，与污 泥混合后再进行分离，使污泥中的部分碱度随 上清液排走，减小药剂的用量；洗去部分细小 的污泥颗粒。
9
2.机械脱水
(１) 机械脱水的基本 原理
以过滤介质两面的 压差作为推动力，使污 泥水分被强制通过过滤 介质，形成滤液；而固 体颗粒被截留在介质上， 形成滤饼。
§9-5 污泥的干化与脱水
一、污泥的自然干化 二、污泥的机械脱水
1
一、污泥的自然干化
1、分类与构造
自然滤层干化场 人工滤层干化场
2
2、人工滤层干化场构造与脱水机理
（1）构造 不透水底层、排水系统、滤水层、输泥
管、隔墙及围堤等构成。 其中 滤水层：
不透水层：粘土夯实；混凝土等 隔墙及围堤：把干化场分成若干分块，轮 流使用，以提高干化场利用率。
5
二、污泥的机械脱水
1.预处理 原因: 初沉污泥、活性污泥、腐殖污泥、消，比阻值大，脱水困难。
6
2.预处理方法
化学调理法 热处理法 冷冻法 淘洗法
7
（1）化学调理法
在污泥中加入混凝剂，助凝剂等化学药 剂，使污泥颗粒絮凝，比阻降低，改善脱水 性能。
10
（2）卡门（Carmen）过滤基本方程式
t V
r
2PA2
V
R f
使有机物分解，破坏胶体稳定性，污泥内 部水与吸附水被释放，比阻下降，改善脱水性能， 寄生虫卵、致病菌与病毒等可被杀灭。
8
（3）冷冻法
随冷冻层的发展，颗粒被向上压缩浓集， 水分被挤向冷冻界面，浓集在颗粒层中的水分 由于毛细管引力而脱水，使污泥胶体结构被破 坏，冷冻融解后，污泥胶体性质不会恢复。
（4）淘洗法
就是用处理后的废水或工业用水，与污 泥混合后再进行分离，使污泥中的部分碱度随 上清液排走，减小药剂的用量；洗去部分细小 的污泥颗粒。
9
2.机械脱水
(１) 机械脱水的基本 原理
以过滤介质两面的 压差作为推动力，使污 泥水分被强制通过过滤 介质，形成滤液；而固 体颗粒被截留在介质上， 形成滤饼。
§9-5 污泥的干化与脱水
一、污泥的自然干化 二、污泥的机械脱水
1
一、污泥的自然干化
1、分类与构造
自然滤层干化场 人工滤层干化场
2
2、人工滤层干化场构造与脱水机理
（1）构造 不透水底层、排水系统、滤水层、输泥
管、隔墙及围堤等构成。 其中 滤水层：
不透水层：粘土夯实；混凝土等 隔墙及围堤：把干化场分成若干分块，轮 流使用，以提高干化场利用率。
5
二、污泥的机械脱水
1.预处理 原因: 初沉污泥、活性污泥、腐殖污泥、消，比阻值大，脱水困难。
6
2.预处理方法
化学调理法 热处理法 冷冻法 淘洗法
7
（1）化学调理法
在污泥中加入混凝剂，助凝剂等化学药 剂，使污泥颗粒絮凝，比阻降低，改善脱水 性能。
10
（2）卡门（Carmen）过滤基本方程式
t V
r
2PA2
V
R f
污泥干燥和碳化技术PPT讲解
6) 废死魚 7) 水产加工残渣 8) 泥浆
4) 浓縮污泥
9) 废液
ห้องสมุดไป่ตู้
5) 生鮮垃圾
10) 废油等
8
第4章 碳化技术的基本原理
4-1. 旋风碳化装置的基本原理 A
气体加热至
850℃
脫 鹽 素
热分解温度 400~450℃
氧气浓度1%以下
KOREA
A
无氧状态(氧1%以下)下热分解
与PVC結合的氯及与苯結合的氢气等， 在各自分离气化后将被引入除臭裝 置，因处在无氧状态下，故不会产 生氧化反应。
实现全自动化运行。
运行稳定性
旋风干燥装置的 优势
最终产品 的稳定性
不受进料含水率变化的影响，最 终产 品的含水率稳定，可以获得均质 的产
品。
垂直圆筒结构，耐久性能优良
设备结构结构，致故障因素少，而且 可以 利用100%的传热面，耐磨性能优越。
装置的 耐久性
KOREA
最终产品 的多样性
按客户要求可生产出多种产品
可以按照业主的要求调整水分含量 ，可 生产燃料用(10%)、焚烧用(30%)和 其他功
6
第2章 干燥技术的基本原理
2-4. 不同干燥技术比较
KOREA
7
第3章 干燥处理案例分析
3-1. 干燥处理过程 干燥影像
KOREA
干燥处理项目
1）城市污水处理厂 污泥
2) 工业废水处理厂 污泥
3) 重金属残渣
废弃物干燥和碳化 技术介紹
KOREA
目录
KOREA
第1章 技术概要 ………………………… 3 第2章 干燥技术的基本原理 …………… 5 第3章 干燥处理案例分析……………… 8 第4章 碳化技术的基本原理 ………… 13 第5章 碳化处理案例分析 …………… 20 第6章 炼油污水处理厂污泥干燥和碳
