10kV供配电线路防雷接地工程的施工方法

10kV供配电线路防雷接地工程的施工方法

10kV供配电线路防雷接地工程的施工方法摘要:雷击属于严重的自然灾害,从现阶段的数据来看,10kV供配电线路的雷害事故发生频率还是相当高的,对于国家配电网的供电可靠性和电网的安全造成了相当严重威胁的同时,也对人们的日常生产生活带来了很多的不利影响。

在此种情况下,就需要对10kV供配电线路的防雷保护措施进行不断的研究,从而提升10kV供配电线路的耐雷水平。

关键词:防雷接地;10kV供配电线路;施工雷电是引起10kV供配电线路安全问题的重要因素,尤其是在雷雨频发的季节,雷电引起的电网安全问题会给人们的生命安全和财产安全带来直接损害,防雷接地工程是保护高压电网安全、稳定、可靠运行的重要工程。

本文针对10kV供配电线路的防雷接地工程,分析了架空地线、避雷器与接地电阻这三种供配电电路常用的防雷措施,然后重点讨论了人工接地体、自然接地体、接地干线和避雷针等防雷装置的施工技术。

1、10kV供配电线路常用防雷措施1.1架空地线架空地线是一种保护架空供配电线路的防雷装置,架设于供配电线路下面,是供配电线路结构的重要构成,又可称为避雷线。

架空地线的安装可以减低雷害事故的发生概率,保证线路的安全运行。

在安装霹雷针较困难的较大区域,比如占地面积广阔的(超)高压变电所,架空地线是一种重要的防雷措施。

此外,特殊改进过的架空地线可用作通信用途,即兼任通信电缆的作用,具备防雷、通信两用的功能。

1.2接地电阻接地电阻是指电流从接地装置导入大地,再经由大地向远方或者其他接地体时,所产生的电阻。

此电阻值由接地线的电阻、接触电阻、两接地体之间的大地电阻构成。

大地电阻率、接地体的外形及其入土深度等均是影响接地电阻值大小的因素。

接地电阻可用于建筑物的防雷接地。

1.3避雷器避雷器是一种用于变电站保护设备的防雷装置,当雷电来临时,强大的冲击电流作用于避雷器,避雷器首先放电,将雷电对地短接,使雷电的电压幅值在设备的可承受范围内,从而避免瞬间过压的危害。

2024年施工现场接地与防雷安全要求(3篇)

2024年施工现场接地与防雷安全要求(3篇)

2024年施工现场接地与防雷安全要求一、引言在建筑施工过程中,接地与防雷安全是十分重要的方面。

良好的接地系统可以为现场设备提供可靠的电气安全保护,有效防止因电流泄露、电气故障等导致的电击伤害和设备损坏。

同时,合理的防雷措施可以有效降低雷电对施工场地和人员的威胁,避免雷电引发的火灾和爆炸事故。

本文将对2024年施工现场接地与防雷安全要求进行详细的阐述。

二、接地安全要求1. 接地系统的设计与安装应符合国家电气安全标准和专业规范要求。

接地电阻应控制在规定范围内,以确保接地系统的正常工作。

2. 在施工现场,应设置专用的接地装置,并进行专业的接地设计和施工。

接地装置材料应符合电气安全标准,具有良好的导电性能和耐腐蚀性能。

3. 在施工现场,应定期检测接地电阻,并记录测试结果。

当接地电阻异常时,应及时采取措施进行修复,确保接地系统的正常运行。

4. 施工现场的主要设备和设施,如起重机、发电机、电焊机等,应具备可靠的接地装置,并经过合格的检测和维护。

5. 在施工现场,对于地下铁道、天桥、电缆井等金属构筑物,应通过接地设施进行可靠接地,以确保其电气安全。

6. 施工现场各工作区域之间应进行有效的接地联结,以确保接地系统的连续性和可靠性。

7. 在施工现场使用的临时接地装置应符合电气安全标准,并定期检查和维护,确保其正常工作。

8. 施工现场的接地系统应与配电系统、供电系统等其他电气设施进行有效的联接,确保正常的电气运行。

三、防雷安全要求1. 在施工现场,应进行雷电风险评估,并根据评估结果采取相应的防雷措施。

2. 施工现场应设置合适的雷电接地装置,以有效引导和消散雷电直击点。

3. 施工现场的各个高处设施,如塔吊、起重机、高压线等,应设置专用的避雷装置,以防止雷电直接击中。

4. 施工现场的建筑物应设置有效的避雷装置,包括避雷针、避雷网等,以分散和消散雷电的能量。

5. 施工现场的室内设备、电气设施等应设置过电压保护装置,以防止雷电引发的过电压对设备的损坏。

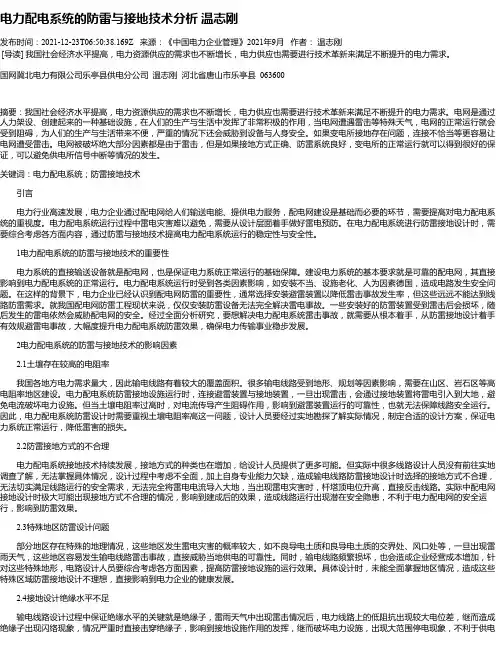

电力配电系统的防雷与接地技术分析温志刚

电力配电系统的防雷与接地技术分析温志刚

电力配电系统的防雷与接地技术分析温志刚发布时间:2021-12-23T06:50:38.169Z 来源:《中国电力企业管理》2021年9月作者:温志刚[导读] 我国社会经济水平提高,电力资源供应的需求也不断增长,电力供应也需要进行技术革新来满足不断提升的电力需求。

国网冀北电力有限公司乐亭县供电分公司温志刚河北省唐山市乐亭县 063600摘要:我国社会经济水平提高,电力资源供应的需求也不断增长,电力供应也需要进行技术革新来满足不断提升的电力需求。

电网是通过人力架设、创建起来的一种基础设施,在人们的生产与生活中发挥了非常积极的作用,当电网遭遇雷击等特殊天气,电网的正常运行就会受到阻碍,为人们的生产与生活带来不便,严重的情况下还会威胁到设备与人身安全。

如果变电所接地存在问题,连接不恰当等更容易让电网遭受雷击。

电网被破坏绝大部分因素都是由于雷击,但是如果接地方式正确、防雷系统良好,变电所的正常运行就可以得到很好的保证,可以避免供电所信号中断等情况的发生。

关键词:电力配电系统;防雷接地技术引言电力行业高速发展,电力企业通过配电网给人们输送电能、提供电力服务,配电网建设是基础而必要的环节,需要提高对电力配电系统的重视度。

电力配电系统运行过程中雷电灾害难以避免,需要从设计层面着手做好雷电预防。

在电力配电系统进行防雷接地设计时,需要综合考虑各方面内容,通过防雷与接地技术提高电力配电系统运行的稳定性与安全性。

1电力配电系统的防雷与接地技术的重要性电力系统的直接输送设备就是配电网,也是保证电力系统正常运行的基础保障。

建设电力系统的基本要求就是可靠的配电网,其直接影响到电力配电系统的正常运行。

电力配电系统运行时受到各类因素影响,如安装不当、设施老化、人为因素德国,造成电路发生安全问题。

在这样的背景下,电力企业已经认识到配电网防雷的重要性,通常选择安装避雷装置以降低雷击事故发生率,但这些远远不能达到线路防雷需求。

就我国配电网防雷工程现状来说,仅仅安装防雷设备无法完全解决雷电事故。

民用建筑低压供配电系统的接地与防雷技术

民用建筑低压供配电系统的接地与防雷技术

民用建筑低压供配电系统的接地与防雷技术摘要:低压配电系统是民用建筑电气系统的基本组成部分,配电系统由于电气设备绝缘损坏、大自然雷电或其他原因,会对建筑物或电气设备产生破坏作用并威胁人身安全。

针对这样的情况,建筑物一般采取防雷措施和安全接地系统,以避免危险事故发生。

本文重点探讨了民用建筑低压供配电系统的接地与防雷技术。

关键词:民建;接地;防雷一、民用建筑低压供配电系统的防雷接地目的在建筑物供配电设计中,接地系统设计占有重要的地位,因为它关系到供电系统的可靠性,安全性。

不管哪类建筑物,在供电设计中总包含有接地系统设计。

而且,随着建筑物的要求不同,各类设备的功能不同,接地系统也相应不同。

雷电是一种常见的自然现象,具有一定的可预见性。

气象卫星的顺利升空使得雷电的发生预测更具准确性,而且只要掌握常规的避雷方法,一般都可以躲避雷电的危害。

而且通过生活经验也可预测雷电的发生,根据云的颜色和厚度来预测雷电的准确度还是很高的。

当要发生雷电之前,将所有的电闸断开,就可以很大程度上避免雷击。

此外,由于建筑物里的导体是很多的,还有许多导电性能优良的金属导体,在导体没有通电的情况下也可能会产生雷击的现象。

防雷接地可以有效地防止这一现象发生。

以上就是配电系统进行防雷接地保护的目的。

二、民用建筑低压供配电系统的接地与防雷技术(一)建筑物的防雷与接地要想完善民建变配电系统的防雷性能,首先就要考虑民建变配电系统建筑物的防雷性能,因为最先进的防雷害措施就是根本不让雷电进入到系统内部,而在民建变配电系统的建筑物上就将雷电隔离,将雷电的破坏性释放殆尽,只有这样才能最大限度的保证变配电系统的安全。

在建筑物的防雷性能中最重要的就是建筑物本身的防雷性能,在建筑物的防雷技术领域,最新的国家建筑物防雷规范中明确指出,等电位防雷接地线能够有效的减少雷电对建筑物本身和建筑物内部电气设备的影响,所以在建筑物的防雷措施中等电位防雷线连接,已经开始取代传统上独立的接地网络连接。

配电系统的防雷与接地

配电系统的防雷与接地

配电系统的防雷与接地一、防雷措施1. 减少雷击风险的设计高大建筑物和高架电线杆可以成为雷电击中的目标,因此在设计配电系统时,应尽量避免将电线杆或电杆直接连接到建筑物上。

另外,建筑物应具备可靠的避雷设施,如避雷针、避雷网等,用于吸收和分散雷电的能量。

2. 安装避雷装置在配电系统的输入端和输出端分别安装适当的避雷装置,以保护设备不受雷电的干扰和损坏。

避雷装置通常包括避雷器和避雷器引下线,通过将雷电引入地下或接地系统,使其能够得到有效的分散和排放。

3. 使用耐雷设备在配电系统中,应使用能够抵抗雷电干扰和损坏的设备和材料。

例如,选择具有良好耐压、耐高温、耐腐蚀等特性的电缆和开关设备,以减少雷击对系统的影响。

二、接地措施1. 构建良好的接地系统配电系统的接地系统是保证系统安全和稳定运行的重要组成部分。

良好的接地系统应包括合适的接地电极、接地回路以及接地装置,以确保系统的电荷得到有效的分散和排放。

2. 选择合适的接地电极接地电极是将电流引入地下的主要手段,因此选择合适的接地电极对系统的接地效果至关重要。

通常使用的接地电极包括接地棒、接地网和接地块等,可以根据实际情况选择合适的接地电极进行安装。

3. 接地回路的设计与布置配电系统的接地回路应具备足够的导电能力,以确保电荷能够快速、有效地通过接地回路流回地下。

为了提高接地回路的导电能力,可以采用并联多个接地电极、增加接地导线的横截面积等方式。

4. 定期检测和维护为了保证接地系统的正常运行,应定期对接地电极、接地回路及接地装置进行检测和维护。

如果发现接地系统存在故障或损坏,应及时修复或更换,以保证系统的接地效果。

总结:防雷与接地是配电系统中非常重要的安全措施,可以有效减少雷电对系统的影响,并保证系统的稳定运行。

在设计和安装配电系统时,应注意遵循相关的设计规范和标准,并选择适当的设备和材料,以提高系统的防雷能力和接地效果。

此外,定期检测和维护接地系统也是确保其正常运行的关键步骤。

防雷接地系统怎么做?防雷接地系统安装

防雷接地系统怎么做?防雷接地系统安装

防雷接地系统怎么做?防雷接地系统安装防雷接地分为两个概念,一是防雷,防止因雷击而造成损害;二是静电接地,防止静电产生危害。

那么防雷接地系统怎么做呢?接下来就由装修网装修界小编一起去学习吧!防雷接地类别一、工厂防雷分为整体结构防雷,就是主厂房防雷,主要基础打接地极、接地带,形成一个接地网,接地电阻小于10欧。

再与主厂房的钢筋或钢构的主体连接。

水泥混凝土屋顶接避雷带或避雷针,墙外地面还得留有接地测试点,钢构应用镀锌扁铁作直接引到屋顶。

二、供电系统接地分为保护接地和工作点接地,保护接地是带电设备外壳接地。

工作点接地指零线接地,接地网做法与避雷接地方式一样,接地电阻小于4欧。

如达不到要求,则应加接地极,条件不好的,应加电解物及(或)更换土壤。

工作接地和保护接地在配电室独立引出,系统可并为一个。

工作方式,如地线和零线分开,也可合为一引到用电系统(或设备)。

接地系统须重复接地。

也有独立分开的方式,TN-C系统。

零地不能再合为一。

三、仪器仪表接地系统。

该系统接地电阻小于1欧,不能与防雷接地连接。

四、防静电接地,如油管等,每隔(弯头)35米就得有一处可靠接地(可系统也可独立),电阻小于30欧。

一、根据国家标准《建筑物防雷设计规范》GB50057-94(2000年版),外部防雷装置包括接闪器、引下线和接地装置。

(1)接闪器:根据建筑物的特点和防雷等级选用避霄网、避雷带或避雷针。

在保护范围以外的突出金属物,如金属设备、金属管道、金属栏杆、广告牌、航空标志灯等,均应与防雷系统相焊接或卡接,构成统一的导电系统。

屋顶的金属装饰物如金属旗杆或满足规范要求壁厚的金属屋面,均可作为接闪器。

(2)引下线:尽量利用建筑物钢筋混凝土柱内的对角主筋作为引下线,建筑物的消防梯、钢柱等金属构件也可作为引下线,但其各防雷部件之间均应连成电器通路。

(3)接地装置:设计接地装置时,当基础采用硅酸盐水泥和周围土壤的含水量不低于4%,基础表面无防水层时,可利用基础内的钢筋作为接地装置(详后面的说明),如果基础被塑料、橡胶、油毡等防水材料包裹或涂有沥青质的防水层时,不得利用基础内的钢筋作为接地装置,此时在基础槽的周围敷设环型接地装置,并与基础内的钢筋做可靠连接。

高压低压配电柜的防雷措施与防护装置

高压低压配电柜的防雷措施与防护装置

高压低压配电柜的防雷措施与防护装置高压低压配电柜在工业和商业领域中承担着重要的电力分配任务。

然而,由于电力系统中存在的雷电活动,配电柜的正常运行可能会受到严重影响甚至遭受损坏。

为了保护高压低压配电柜以及内部设备的安全稳定运行,必须采取合适的防雷措施和安装适当的防护装置。

本文将介绍高压低压配电柜的防雷措施与防护装置,并就其重要性进行讨论。

一、防雷措施1. 接地系统:高压低压配电柜应建立完善的接地系统,以便将雷电流引入地下并迅速消散。

接地系统应采用足够厚度和密度的铜排或铜线,并通过专业的接地装置连接到地下。

这样可以确保雷电接地的有效性,避免雷电对配电柜产生破坏。

2. 绝缘保护:高压低压配电柜的外壳应具备良好的绝缘性能,以避免外部雷电通过外壳进入配电柜内部。

合适的绝缘材料和绝缘设计可以有效保护电器元件和电源设备免受雷电侵害。

3. 避雷针:在高压低压配电柜周围设置避雷针也是一项重要的防雷措施。

避雷针能够吸引雷击,并将雷电流引入地下,起到保护配电柜的作用。

避雷针的数量和布局应根据配电柜所在区域的雷电活动性来确定。

二、防护装置1. 避雷器:避雷器是高压低压配电柜中重要的防护装置之一。

它们能够在雷电冲击时迅速引导和消散过电压,保护设备和电路不受损害。

常用的避雷器有气体放电管避雷器、金属氧化物避雷器等,选择适当的避雷器要考虑电源电压和设备负荷等因素。

2. 防护盒:防护盒用于防止雷电冲击引起的电弧蔓延和火灾。

防护盒可以安装在配电柜内部,作为防护装置的重要组成部分。

防护盒应具备良好的绝缘性能和抗冲击能力,以确保其在雷击事件中的有效保护作用。

3. 防雷保护器:防雷保护器可通过对电源和信号线路进行抑制和屏蔽,降低雷电对高压低压配电柜的影响。

根据不同的需求,可以选择适配的防雷保护器,如瞬态电压抑制器、防雷管等,以提供额外的保护功能。

高压低压配电柜的防雷措施和防护装置不仅有利于保护配电柜本身,还能够降低因雷电引起的故障和损失。

高压低压配电柜的防雷措施与防护方法

高压低压配电柜的防雷措施与防护方法

高压低压配电柜的防雷措施与防护方法为了确保电力系统的正常运行,高压低压配电柜的防雷措施与防护方法显得尤为重要。

本文将探讨一些有效的防雷措施和防护方法。

一、防雷措施之地面接地系统地面接地系统是高压低压配电柜中最基本的防雷措施之一。

合理的地面接地系统可以将雷电电流引入地下,以免伤害到电气设备。

为了确保防护效果,地面接地系统应符合相关标准,并采用良好的导电材料,如铜排。

此外,地面接地系统的电阻值也应符合规定范围,以确保有效的防护。

二、防雷措施之防雷装置高压低压配电柜中安装防雷装置是一种常见的防护方法。

防雷装置能够迅速将雷电引入地下,并分散到周围环境中,降低雷电对设备的影响。

防雷装置的选择应根据配电柜的具体要求和周围环境而定,常见的防雷装置包括避雷针、避雷网等。

在安装防雷装置时,需要考虑到避免与其他金属构件产生电位差,以免引发其他问题。

三、防护方法之接地保护接地保护是高压低压配电柜中常用的防护方法之一。

通过对电气设备进行良好的接地保护,可以减少雷电对设备的侵害。

接地保护包括对设备本体进行接地保护和对周围区域进行接地保护。

对设备本体进行接地保护时,需要确保接地电阻符合相关标准,并定期检测和维护接地系统。

对周围区域进行接地保护时,可以采用金属网罩等措施,以形成良好的保护环境。

四、防护方法之引导装置引导装置是高压低压配电柜中常用的防护方法之一。

引导装置能够迅速将雷电引导至地下,以免对设备造成损害。

常见的引导装置包括避雷针和避雷线。

在选择和安装引导装置时,需要考虑到设备的特点和需求,并确保其与其他金属构件之间的连接良好,以保证防护效果。

五、防护方法之绝缘保护绝缘保护是高压低压配电柜中重要的防护方法。

通过良好的绝缘保护,可以有效地防止雷电对设备的冲击。

绝缘保护包括对电气设备进行绝缘处理和对设备周围环境进行绝缘处理。

对电气设备进行绝缘处理时,需要使用符合规定的绝缘材料,并确保绝缘性能良好。

对设备周围环境进行绝缘处理时,可以采用绝缘垫等措施,以减少雷电对设备的侵害。

配电系统的防雷与接地问题

配电系统的防雷与接地问题

配电系统的防雷与接地问题摘要:变电站是集中分配和变换电能电压与电流的场所,也是维系电厂与电力系统之间的纽带,承担着电压变换与分配的重要任务,如果变电站发生雷击事故,不仅会对电厂造成巨大的经济损失,还可能引发一系列的安全问题,所以加强变电站配电系统的防雷工作是不可忽视的问题。

本文从变电站配电系统的接地与防雷内容进行分析,研究了变电站配电系统对接地设计的要求。

关键词:变电站;配电系统;防雷与接地引言:现代的电力系统得到了快速的发展,在工程承建时,变电站配电系统通常由土建企业施工,那么就可能存在施工人员对防雷接地重视程度不足的问题,或是由于技术操作不规范而导致防雷接地施工的质量不合格,针对变电站配电系统的防雷与接地问题,技术人员应当寻求更有效的线路防雷保护措施,并对施工质量加以严格的要求,以保护变电站配电系统中的各项设备。

自然界中产生的雷电伴随着高电压,如果击中变电站配电系统,会瞬间释放大量的电荷,可能导致变电站配电系统瘫痪,或者损坏相关电气设备,将雷电以接地的方式进行引流,才使保护变电站配电系统的良策。

一、变电站配电系统的接地与防雷的相关内容(一)接地电阻接地电阻是指电流在流经地面以后,由流经点和某点之间的物理值概念,即为接地极与电位为零的远方接地极之间的欧姆定律电阻。

在变电站配电系统防雷接地中测量电阻值时,假设雷电流在地下疏散40后电流值等于0,由于土壤结构的不同,接地电阻值也会存在不同[1]。

(二)接地种类变电站配电系统中的接地种类包括工作接地、雷电保护接地、过电压保护接地、防静电保护接地等等。

工作接地就是电力系统的电气装置中,为保护系统的运行所设置的必要的接地;雷电保护接地是专为雷电保护装置设置向大地泄放雷电流的接地;过电压保护接地是为消除雷击和过电压对周围造成的影响而设置的接地;防静电接地是为了消除生产过程中产生的静电而产生的接地。

除此之外,还有屏蔽接地,是为了防止雷电产生的电磁干扰对通信和计算机系统所采取的接地措施;保护接地是包括电气设备的金属外壳、配电装置的构架与线路塔杆等等,绝缘损坏是可能会带电,为防止造成人员触电的危险事故,设置接地措施可以避免危险事故的发生。

2024年配电系统的防雷与接地(三篇)

2024年配电系统的防雷与接地(三篇)

2024年配电系统的防雷与接地雷电的危害,大家是有目共睹的。

然而,近几年随着电网的改造,特别是城网改造和变电所自动化系统的建设,大家可能对这些设备的防雷接地保护还是认识不足,以致造成了多起雷害事故,造成自动化系统的瘫痪和一些电网设备事故,损失是比较严重的。

因此,我们有必要探讨一下供、配电系统的防雷接地问题,为设计和施工人员提供一定的帮助。

1电力线路的防雷与接地1.1输电线路的防雷与接地输电线路的防雷,应根据线路的电压等级、负荷性质和系统运行方式,并结合当地地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等情况,通过技术经济比较,采用合理的防雷方式。

(1)35kV线路不宜全线架设避雷线,一般在变电所的进线段架设1~2km的避雷线,同时在雷电活动强烈的地段架设避雷线,或者安装线路金属氧化物避雷器。

(2)110kV线路应全线架设避雷线,山区应采用双避雷线;但在年平均雷暴日数不超过15日或运行经验证明雷电活动轻微的地区,可不架设避雷线。

(3)220kV线路应全线架设避雷线,同时应采用双避雷线。

对于架设避雷线的线路,应注意杆塔上避雷线对边导线的保护角,一般采用20°~30°保护角,同时做好杆塔的接地。

根据土壤电阻率的不同,杆塔的工频接地电阻,不宜大于表1所列数值。

表1杆塔的接地电阻地壤电阻率(Ω·m)100及以下100以上至500500以上至1000工频接地电阻(Ω)101520对于35kV线路装设的金属氧化物避雷器的技术参数,一般应满足以下条件:①持续运行电压(有效值)不小于40.8kV;②额定电压(有效值)不小于51kV;③直流1mA参考电压不小于73kV(范围在73~74kV之间);④标准放电电流5kA等级下残压(峰值)不大于:雷电冲击134kV、操作冲击114kV、陡波冲击154kV。

⑤xxμs方波电流(峰值)200A。

⑥对绝缘配置,根据线路污秽等级要求确定。

与输电线路一样,配电线路的防雷也可采用避雷线或者避雷器,对于不同电压等级和不同线路采取的措施也不一样。

10kV配电线路防雷

10kV配电线路防雷

10kV配电线路防雷10kV配电线路是城市和乡村电网的重要组成部分,它承担着将高压电能分配到不同的用电场所的重要任务。

而在电力系统中,防雷工作也显得尤为重要,特别是在雷电活跃的夏季,雷击给配电线路带来的损失不容忽视。

在10kV配电线路建设和维护中,防雷工作尤为重要。

10kV配电线路的防雷措施包括以下几个方面:1. 设计防雷:在设计阶段,可以采用合理的线路结构,避免穿越雷区和高危区域,减少雷击风险。

合理选址、线路架设、接地等设计工作可以有效地提高线路的防雷能力。

2. 地线设置:地线是10kV配电线路防雷的重要组成部分,它将雷电击中的电荷导入地下,减少了对线路本身和设备的影响。

合理设置地线可以有效地降低线路的雷击风险。

3. 避雷器安装:避雷器是10kV配电线路防雷的关键设备之一,通过合理设置避雷器,可以将雷击引入地线,保护线路和设备不受雷击的影响。

避雷器的选型和安装位置非常关键,需要根据具体情况进行合理的设计和安装。

4. 设备接地:10kV配电线路中的各种设备都需要接地,以确保在雷击时能够及时排除雷电,保护设备不受损坏。

合理的设备接地设计可以有效提高线路的抗雷击能力。

1. 施工中的防雷措施:在10kV配电线路的施工中,应该根据实际情况采取合理的防雷措施,避免在雷电活跃时进行高空作业和金属焊接等易受雷击的工作,确保施工人员的人身安全。

2. 定期巡检维护:10kV配电线路的防雷工作需要定期进行巡检和维护,及时发现并排除线路中的缺陷和故障,确保线路的正常运行和抗雷击能力。

3. 防雷设备的检测维护:对于避雷器、接地装置等防雷设备,需要定期进行检测和维护,以确保其正常工作并及时更换损坏的设备,保证线路的防雷性能。

10kV配电线路防雷工作的重要性不言而喻。

对于城市和乡村的电网来说,雷击对配电线路和设备的损坏往往是不可估量的,甚至可能带来电网瘫痪和事故。

加强10kV配电线路的防雷工作,提高线路的防雷能力,不仅可以保障电网的正常运行,还能有效避免损失和事故的发生。

配电系统的防雷与接地

配电系统的防雷与接地

配电系统的防雷与接地是保障系统安全可靠运行的重要措施。

防雷是指对于雷电冲击,通过合理布置和选用防雷设施,减少雷电对电力设备的危害,保护系统的正常运行。

而接地是指将电力设备的金属外壳或导体与地面建立好的接地系统相连接,以达到安全接地的目的,防止电流通过人体或设备引起电击或火灾。

1. 防雷措施:为了降低雷击对配电系统设备的影响,需要采取以下防雷措施:(1)避雷针和接闪装置:通过在建筑物或塔桅上安装避雷针或接闪装置,将引雷点置于较高处,使其成为闪电击中的最佳选择,以避免闪电直接击中设备。

(2)金属外壳和屏蔽:为了减少雷电电磁场的干扰,电力设备的金属外壳和屏蔽结构应使用导电材料,并保持良好的接地连接,以形成雷电流循环路径。

(3)避雷母线和避雷器:在配电系统中使用避雷母线和避雷器,可以将雷击流引入地下,从而保护设备。

避雷器一般安装在变压器输入、输出两侧,以引接过电压,保护变压器和其他设备。

(4)电力故障指示器和避雷装置:配电系统中的电力故障指示器和避雷装置可以及时发现电力系统中可能存在的短路故障和电源故障,以防止雷电对设备的损害,并保护人身安全。

(5)屏蔽和绝缘:对于高压设备和线路,应采取屏蔽和绝缘措施,减少雷电冲击对设备的影响。

同时,在设备内部也需要确保绝缘性能良好,以避免雷电对内部电路的损害。

2. 接地措施:配电系统的接地是指将设备的金属外壳或导体与地面建立良好的接地连接,以形成足够的接地回路,以达到以下目的:(1)安全接地:通过良好的接地,可以将电器设备的金属部分或导体与地面保持同志电位,避免触电危险,确保人身安全。

(2)电流回路:接地可以提供一个低阻抗的电流回路,当设备发生故障或雷击时,电流可以顺利地通过接地系统消散,避免对设备造成损害。

(3)抑制噪声:接地可以有效抑制电网中的电磁干扰和高频噪声,减少对设备的干扰。

(4)防止电位上升:在发生电流冲击或短路故障时,接地系统可以迅速将故障电流引入地下,避免设备或人员因过大电位差引起电击或伤害。

配电系统的防雷与接地范本(2篇)

配电系统的防雷与接地范本(2篇)

配电系统的防雷与接地范本配电系统是现代工业生产和民用建筑中不可或缺的关键设施之一。

然而,频繁的雷电活动给配电系统带来了很大的挑战,因为它们可能导致设备损坏、系统故障甚至火灾等严重后果。

因此,在设计和安装配电系统时,必须重视防雷措施和接地系统的建设。

本文将详细介绍配电系统的防雷与接地范本。

一、防雷范本1. 选择合适的设备防雷措施的第一步是选择具有良好防雷性能的设备。

对于配电系统来说,主要的设备包括变压器、开关柜、电缆等。

这些设备应具有防雷等级符合国家标准要求,并经过权威机构的检测和认证。

2. 合理布置设备在设计和布置配电系统时,应考虑雷电冲击的传播路径和能量分散问题。

首先,应将设备布置在有利于雷电放电扩散和分散的位置。

其次,设备之间的间距应根据设备的防雷等级和供电要求进行合理规划,避免因电气设备之间的相互干扰而引发雷电事故。

3. 安装避雷装置为了有效地防范雷电对配电系统的影响,必须安装合适的避雷装置。

避雷装置不仅能够减少雷电对设备的直接冲击,还能引导雷电电流通过合适的导体通道,将雷电能量导入地下。

常见的避雷装置包括避雷针、避雷网和避雷线等。

安装避雷装置时,应根据设备的特点和周围环境的条件进行合理布置。

4. 导引和耦合装置的安装为了进一步提高配电系统的防雷性能,可以安装导引和耦合装置。

导引装置的作用是引导雷电电流尽快地传导和扩散,减少电流对设备的影响。

耦合装置则可以将雷电冲击与设备分离,减少雷电对设备的直接侵害。

导引和耦合装置的选择和安装位置应根据具体的配电系统特点和环境条件进行合理设计。

二、接地范本1. 设计合理的接地系统配电系统的接地系统是保证系统安全运行的重要组成部分。

在设计接地系统时,应根据配电网络的规模和特点进行合理规划。

首先,应确定合适的接地电阻的目标值,以确保接地系统的正常运行。

其次,应根据配电系统的整体结构和布置,合理确定接地线路的长度和布置形式。

最后,应选择合适的接地方式,如电力接地和电子设备接地等。

电力配电系统的防雷与接地技术 杨潮彬

电力配电系统的防雷与接地技术 杨潮彬

电力配电系统的防雷与接地技术杨潮彬摘要:随着我国现代化建设的不断推进,电力配电系统也成为了我们日常生活中用电的基本保障,而配电系统的运作安全性也直接决定了人们日常生活和发展的用电安全。

而雷电是一种不可控的自然现象,不但会造成严重的大范围瘫痪现象,影响人们的用电体验,同时也会造成严重的危险事故,而且线路和设备经受雷击所导致的损坏,也会导致巨大的经济损失。

所以,针对电力配电系统进行防雷接地设计便是至关重要的,在保证电力系统的运作稳定的同时也保证了人们的用电安全。

关键词:电力配电系统;防雷;接地技术一、防雷接地工作原理防雷接地的设计是以雷击原理为基础,其设计的主要目的是通过人为设计使雷电产生的能量可向大地泄入,对建筑物和用电设备达到有效的保护作用。

由于受蒸发作用的影响,水分进入大气后遇到冷空气会凝结成冰晶,积雨云便形成了。

随着大气运动的云层在此过程中会带上电荷,使大地和云层之间出现类似于电容器的带相反电荷的电荷感应,这些电荷量聚集到一定程度就会把大气层击穿,进而产生雷击。

人们通过对该原理进一步分析设计出运用金属导体对雷电电流进行吸引的防雷接地设备,提前把接地网络设置在大地内部,电流通过网络向大地导入,达到减少建筑物遭雷电中较强电流破坏的目的。

二、雷击现象对电力配电系统的危害雷击作为一种常见的自然现象,当大气中出现大量正负两种电荷的雷云时,若是两种不同电荷的雷云相互接触,或是距离过近,以及雷云和地面凸出建筑或物体接近时,这时候便会在物体和雷云之间产生强烈的反应,进而导致一种气体性放点情况,这便是雷电。

自然界经常出现的雷击形式主要有感应雷、直击雷和雷电侵入波等。

若是动物或人遭受雷击,那么会造成严重的伤亡现象,而若是电力配电系统以及设备遭受雷击,那么会瞬间造成高压冲击,破坏设备和配电系统的绝缘层,造成短路甚至是爆炸等危险事件,同时也会导致大范围停电现象,对人们的用电稳定性带来不利的影响。

除此之外,雷击还会导致较为强烈的电排斥力,当建筑物遭受雷击时也会导致其结构的损坏甚至整体坍塌等。

35kV输电线路雷击及防雷建议-最新文档

35kV输电线路雷击及防雷建议-最新文档

35kV输电线路雷击及防雷建议在我国电力系统各类事故、障碍中,输、配电线路的雷害事故占有很大的比例.由于输电线路对于保“网”的重要地位,如何减少输电线路雷害事故引起的跳闸,不但影响电力系统正常供电,增加输电线路及开关设备的维修工作量,而且由于输电线路上落雷,雷电波还会沿线路侵入变电所甚至用户,影响人身财产安全。

而在电力系统中,线路的绝缘最强,变电所次之发电机最弱,若发电厂、变电所的设备保护不完善,往往会引起其设备绝缘损坏,影响安全供电。

1输电线路遭受雷击的原因输电线路雷击闪电由雷云放电造成的过电压通过线路杆塔建立放电通道,导致线路绝缘击穿,这种过电压也称为大气过电压,可分为直击雷过电压和感应过电压。

按雷击的性质可分为直击雷和感应雷:1)直击雷。

当带电的雷云接近输电线路时雷电流沿空中通道注入雷击点,如避雷线、杆(塔)顶部导线等产生直击雷过电压。

雷云放电时,引起很大的雷电流,可达几十甚至几百kA,从而产生极大的破坏作用;2)感应雷。

当雷击于输电线路附近的大地或物品时,导致产生静电感应,致使先导路径附近的导线上积累了大量的异号束缚电荷,雷击后,主放电开始,导线中感应电压就会很大。

根据实测,感应雷电压幅值一般为300~400kV,击穿60~80cm的空气间隙,对于35kV及以下水泥杆线引起一定的闪络事故.雷电主要危害有以下几种:1)电流高压效应会产生高达数万伏甚至十万伏的冲击电压,如此巨大的电压瞬间冲击电力设备,足以击穿绝缘体,使设备发生短路,导致燃烧、爆炸等直接灾害。

2)电流高热效应会放出几十至上百千安的强大电流,并产生大量热能,在雷击点温度会很高,可导致金属熔化,引起火灾和爆炸。

3)雷电流机械效应主要表现为被雷击物体发生爆炸、扭曲、崩溃、撕裂等现象,导致财产损失和人员伤亡。

输电线路是电力系统的大动脉,它将巨大的电能输送到四面八方,是连接各个变电站、各重要用户的纽带.输电线路的安全运行,直接影响到了电网的稳定和向用户可靠供电。

配电系统的防雷与接地分析

配电系统的防雷与接地分析
护 器需 要具 有 4 0 k A( 8 / 2 0 s )的通 流容 量 , 这种 模 式 的级 数
放 点是 从接 入 一级 防护 电流接 入 的 电流 进行 第 二次 电流 释 放 和 防护工 作 , 通 过浪 涌 保护 起 限制 电流大 小使 , 其 电流进 入 规 定 范 围 内后 继续 向 内传 导 , 其后接 设备 功率不 限 。 第三 级 电源 防 雷施 工 : 第 三 级 防护 是针对 于 一 些 电学 精 密

肿u
配电系统的防雷与接地分析
ቤተ መጻሕፍቲ ባይዱ黄 鑫
( 惠 州博 罗供 电局 , 广 东惠州
5 1 6 0 0 0 )
摘 要 我 国各 个领 域 的建设 都 离不 开 电力支持 , 现 在我 国人 均用 电量很 大 。配 电系统将 电 力合 理 准确地进 行分 配 与 运输 , 配 电 系统 对 于我们 而言是 非常重要 的 , 做好 配 电系统 的保 护工作 具有 重 大意 义。本文 结合 实 际经验 , 对 配 电系 统 的 防雷接 地工 程进 行 了分析 , 并提 出 了设计 方案 。 关键 词 雷 电作 用方 案设计 ; 配 电 系统 防雷 中图 分类号 : T M 7 文献 标识码 : A 文章 编号 : 1 6 7 1 — 7 5 9 7( 2 O 1 3 )1 5 — 0 0 8 2 — 0 1
的破 坏 。
在我 国要求 在进 入建 筑物前 的 1 5 m 位 置必须将 外 界部 分金 属线 路 管道 经 过低 电流 电源 浪 涌 保护 器 后 才 可 以接入 建 筑 物 主 体 , 将 电流 经过 电气保 护 设备 后 降低 到规 定 范围 内才 可 以 引入 到大 地之 内降低 高压 电流 带来 的损失 和破坏 。 第二 级 浪涌 保 护器 : 作 为 次 级 防雷 器 , 这 一 级 电源 浪 涌 保

防雷接地如何做?接地体有何要求?

防雷接地如何做?接地体有何要求?

防雷接地如何做?接地体有何要求?人工接地体的加工的具体要求和步骤有哪些第一种材料的选择就是使用镀锌钢管。

按照我们提前预定好的要求和数量进行加工。

一般来说镀锌钢管的长度不应该小于2.5米。

如果采用钢管打入地下,还应该根据我们地基的土质的情况加工成一定的形状,这样才可以打入地下。

一般都是切成斜面型,或者是为了避免使打入时受力管子倾斜也可加工成扁尖形。

第二种材料的选择就是采用角钢。

角钢常用的就是镀锌角钢,规格是25mm×4mm的。

角钢选择的长度也是不应该小于2.5米。

制作时,角钢的一端应加工成尖头的形状,一般都是采取斜切的方法制作而成的。

第三点我就我们就要根据我们图纸以及安装的要求,对接地体的线路进行测量和弹线。

在这个线路上挖掘深度为0.8米到1米的基坑,基坑宽度一般为0.5米。

沟槽的上部要稍宽一些,底部有石子的话,必须清理干净。

接地体如何进行安装【安装的要求】总体时间要求,在我们把沟槽挖好以后,应该立即安装接地体以及敷设镀锌扁铁,以防沟槽的坍塌。

【操作方法介绍】我们要先将角铁或者是镀锌钢管放在沟的中心线上,打入土壤中。

一般都是采用手锤进行打入,一手扶着接地体,另外一个人用大锤敲打接地地体的顶部,使之进入地面下。

另外我们要注意为了防止将钢管或者是角铁打弯,可以采取加以后管帽套,放在接地体的顶端。

而角钢接地可以采用短角钢,长度约10mm,焊接在接地角钢的另一边。

【注意问题】我们在砸人工接地体的时候,一般都是使用手锤敲打接地体,此时要平稳,锤击接地体的正中间,不能够打偏。

此外要与地面保持垂直,当接地体的顶端距离地面600mm的时候要停止打入。

接地扁铁如何进行连接第一步我们要把接地使用的扁钢或者是扁铁扁铁调直,然后将扁铁放置于我们挖的沟槽内。

此时就可以一次将扁铁与砸入的接地体使用电焊或者是气焊的方式进行焊接。

第二步我们就可以来连接这些接地体与接地扁铁。

注意扁铁用侧放,不可以水平来放。

侧放的时候散流电阻较小。

配电系统的防雷措施

配电系统的防雷措施

(一)架空裸导线防雷
1、装设避雷线保护: 架空线路安装避雷线,沿线及设备均可 得到保护。由于线路绝缘薄弱,耐雷水平 低,所以10kV架空线路一般不装避雷线 (可以装设进线段保护),但特殊地段需 装避雷线时,混凝土电杆都要按设计要求 做接地处理。
2、装设避雷器保护: 对于10kV裸导线,采用避雷器进行防 雷保护的成本高,施工很不方便,目前基 本上是一些雷电活动频繁的线段安装避雷 器,同时按照要求做好杆塔的接地。但电 杆上装设柱上开关或电缆头时,均需要装 设避雷器来保护,设备的金属外壳和避雷 器共同接地。
1、配电网一般靠变电站出线侧和配电变压器高压侧 的避雷器保护,线路中缺少避雷线保护而易受雷 击,即使这些避雷器动作,较高的雷电过电压也 会使线路绝缘子击穿放电。目前6~10 kV电网所 用避雷器(包括新型氧化锌或老式碳化硅的、带 或不带间隙的)较杂,其额定电压、动作电压及 其残压差异较大。而配电网又极易由雷电过电压 引发弧光接地过电压(可达3.5 倍系统最大运行电 压,系统最大运行电压约为额定电压的1.05~1.1 倍;最高时可达到额定电压的1.15倍)和铁磁谐 振过电压(可达3倍最高运行电压),经常导致避雷 器爆炸。另外还有些避雷器因质量差而在运行中 受潮,或间隙动作后不能可靠熄弧而爆炸,造成 电网接地短路事故。
2、电网中避雷器接地存在较多问题: ①受场所限制。相当多配电型避雷器接地电 阻超标(达上百欧姆); ②接地引下线损坏。引下线有些用带绝缘外 皮的铝线,内部折断不易发现,两端头连 接头易氧化锈蚀;还有些在埋入土中与接 地体连接处产生电化学腐蚀甚至断裂(这在 环境污秽场所中较为严重),使避雷器等防 雷设备形同虚设。
这种接地法的目的: 一旦线路落雷时,避雷器放电,雷电流 经集中接地体流入大地的同时,有一部分 雷电流沿电缆金属外皮流入变电站内接地 网,这样在电缆外皮产生螺旋形磁场,相 当于增加电缆的电感使波阻抗加大,因此, 经电缆芯线侵入变电站的截断雷电波很快 衰减,使波幅和陡度都有所减小,有利于 保护变压器的安全。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

文章编号:100926825(2008)1320211202如何做好配电系统的防雷与接地收稿日期:2008201209作者简介:陆尉初(19752),男,助理工程师,广西中联嘉业房地产投资有限公司,广西南宁 530022陆尉初摘 要:针对雷电的危害,指出了探讨供配电系统防雷接地问题的必要性,从电力线路的防雷与接地、电气设备与电子设备的防雷与接地两方面进行了探讨,以寻找避免雷击事故的方法,从而保证线路和设备免遭雷击。

关键词:配电系统,防雷,接地,电力线路中图分类号:TU856文献标识码:A 近几年随着电网的改造,特别是城网改造和变电所自动化系统的建设,许多建设者可能对这些设备的防雷接地保护还是认识不足,以致造成了多起雷害事故,造成自动化系统的瘫痪和一些电网设备事故,损失是比较严重的。

因此,雷电的危害是有目共睹的。

对配电系统不同环境下的防雷与接地分析如下。

1 电力线路的防雷与接地1.1 输电线路的防雷与接地输电线路的防雷,应根据线路的电压等级、负荷性质和系统运行方式,并结合当地地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等情况,通过技术经济比较,采用合理的防雷方式。

1)35kV 线路不宜全线架设避雷线,一般在变电所的进线段架设1km ~2km 的避雷线,同时在雷电活动强烈的地段架设避雷线,或者安装线路金属氧化物避雷器。

2)110kV 线路应全线架设避雷线,山区应采用双避雷线;但在年平均雷暴日数不超过15d 或运行经验证明雷电活动轻微的地区,可不架设避雷线。

3)220kV 线路应全线架设避雷线,同时应采用双避雷线。

对于架设避雷线的线路,应注意杆塔上避雷线对边导线的保护角,保护角一般采用20°~30°,同时做好杆塔的接地。

根据土壤电阻率的不同,杆塔的工频接地电阻,不宜大于以下所列数值:地壤电阻率(Ω・m ):100及以下,100以上~500,500以上~1000;工频接地电阻(Ω):10,15,20。

对于35kV 线路装设的金属氧化物避雷器的技术参数,一般组冷冻水流量q 冷冻水=5.4m 3/h ;热电偶测得的平均温差为:ΔT 井水=3.5℃,ΔT 冷冻水=4.5℃。

5)地源热泵机组制冷能效系数:CO P =QW。

其中,Q 为输出冷量,即用户所得冷量;W 为机组消耗的功。

经计算得出:在压缩机运行(非满负荷运行)的情况下,该地源热泵系统的平均CO P 值为4.0,远高于常规空调系统。

因此,通过对数据的分析,可以得出结论:1)该地源热泵系统较之常规空调系统节能,能够为用户节约较多的电能,而且采用的热泵机组自动化程度比较高,压缩机在全天的运行当中是间歇运行的,这样能对提高系统的COP 有所帮助。

2)土壤温度的变化在全天的运行当中,可以说基本上没有变化。

因此,如果机组采用间歇运行,地源热泵系统的地埋管对周边土壤的温度场的影响基本上可以忽略,而无需担心热量排入地下而带来的升温。

同时这也表明了小型地源热泵系统运行工况的稳定性。

4 结语经过对地源热泵系统的实测,表明该地源热泵系统运行情况是良好的,明显优于空气源空调,因此,地源热泵系统在北京地区(特别对于别墅型用户)是值得推广的。

但是,不能忽视的是,在实测过程中所碰到的一个最大问题是:用该套系统在读数过程中,所测量的波动比较大,需要对所采集的大量数据进行筛选。

这样大工作量的筛选,较为繁琐,而且对真实情况有所影响,所以亟待解决。

参考文献:[1] 崔 萍,刁乃仁,方肇洪.地热换热器间歇运行工况分析[J ].山东建筑工程学院学报,2001(3):63264.[2] 李元旦,张 旭.土壤源热泵的国内外研究和应用现状及展望[J ].制冷空调,2002,23(85):1212122.[3] 徐 伟.地源热泵工程技术指南[M ].北京:中国建筑工业出版社,2001.[4] 赵乐涛,孙友宏.地源热泵及垂直埋管法技术[J ].山西建筑,2006,32(15):1482149.Analysis on the summer operation test of small soil G round 2Source H ot PumpZHANGLi 2bo ZHANG Zhi 2yiAbstract :Combined with real user it builds the vertical U tube soil Ground 2S ource Hot Pump experimental system ,it measures the in and out temperature of underground tube ,the hot discharge quantity of tube to the underground ,and the soil temperature of the round of tube ,and this help to analyze the affection of system function ,refrigerating efficiency coefficient and the intermission operation of unit to the temperature of the round of well.K ey w ords :soil Ground 2S ource Hot Pump ,U tube ,temperature ,power ,air 2conditioning system・112・ 第34卷第13期2008年5月 山西建筑SHANXI ARCHITECTURE Vol.34No.13May. 2008应满足几个条件:a.持续运行电压(有效值)不小于40.8kV ;b.额定电压(有效值)不小于51kV ;c.直流1mA 参考电压不小于73kV (范围在73kV ~74kV 之间);d.标准放电电流5kA 等级下残压(峰值)不大于:雷电冲击134kV ,操作冲击114kV ,陡波冲击154kV ;e.2000μs 方波电流(峰值)200A ;f.对绝缘配置,根据线路污秽等级要求确定。

1.2 配电线路的防雷与接地与输电线路一样,配电线路的防雷也可采用避雷线或者避雷器,对于不同电压等级和不同线路采取的措施也不一样。

1)10kV 裸导线线路。

对于10kV 裸导线线路,原则上可以采用避雷线进行防雷保护,但由于成本高,施工不方便,目前基本上都不采用避雷线,而是在一些雷电活动频繁的线段安装避雷器,同时按照要求做好杆塔的接地。

2)10kV 绝缘线线路。

对于架空绝缘线目前可采取以下防雷措施:a.安装避雷线,此种方法避雷效果最好,但可行性和难度大,成本高。

b.提高线路绝缘子耐压水平,将10kV 绝缘子换为防雷绝缘子,将大大提高防雷水平。

c.在多雷区或者按照一定档距安装线路避雷器,减少雷击断线事故。

d.延长闪烁路径,导致电弧容易熄灭,局部增加绝缘强度,如在导线与绝缘子相连处加强绝缘,以及采用长闪烁路径避雷器等。

e.局部剥离绝缘导线,使之局部成为裸导线,从而电弧能在剥离部分滑动,而不是固定在某一点烧蚀,同时也可为以后施工提供一个挂地线点。

3)低压配电线路。

低压线路应从变压器出口处安装低压避雷器或击穿保险器,同时做好接地,接地装置的接地电阻不应大于4Ω。

中性点直接接地的低压电力网中的中性线应在电源点接地。

低压配电线路,在干线和分支线终端处应重复接地,每年重复接地装置的接地电阻应不大于10Ω,对于较长的线路,重复接地应不少于3处。

特别是为防止雷电波沿低压配电线路侵入用户,对于接户线上的绝缘子铁角应接地,接地电阻应小于30Ω,这一点对于进行一户一表改造工作尤其应引起重视。

1.3 电力电缆线路的防雷与接地电力电缆由于其本身结构特点和与其他电气设施连接的要求,根据不同电压等级采取不同的防雷方法。

对于35kV 及以下电压等级的电力电缆,基本上应采取在电缆终端头附近安装避雷器,同时终端头金属屏蔽、铠装必须接地良好。

对于110kV 及以上的高压电缆,当电缆线路遭受雷电冲击电压作用时,在金属护套的不接地端或交叉互连处会出现过电压,可能会使护层绝缘发生击穿,应采取以下保护方案之一:1)电缆金属护套一端互连接地,另一端接保护器。

2)电缆金属护套交叉互连,保护器Y 0接线。

3)电缆金属护套交叉互连,保护器Y 接线或Δ接线。

4)电缆金属护套一端互连接地加均压线。

5)电缆金属护套一端互连接地加回流线。

2 电气设备与电子设备的防雷与接地2.1 变电所设备的防雷与接地变电所设备的防雷离不开建筑物的防雷,按照最新的强制性G B 50054295,对建筑物与设备的防雷接地应采用等电位连接,而不是传统上分别做独立的接地网。

因此,对于附近尚处在大地电位的电气、电子设备和人产生旁侧闪烁,容易引起设备和人身事故。

所以等电位连接是防雷的关键措施之一。

1)所内建筑物的防雷。

建筑物本身的防雷装置是建筑物内电气设备及系统防雷的第一道屏障,建筑物本身的防雷性能直接影响到内部的电气设备的防雷,因此首先必须重视建筑物本体的防雷。

现代建筑物防雷主要由顶部避雷带、网状接闪器、建筑物的梁、柱、楼板和四周墙体内的主钢筋作引下线,利用地下钢筋混凝土基础作为接地体。

在建筑物设计和施工时就要考虑到作为网状接闪器、引下线和接地体的钢筋网络之间的电气连接,使之成为较理想的“法拉第笼”式避雷器。

防雷网与建筑物钢筋混凝土相结合,已成为国内外公认的经济可靠的防雷方式,因此在设计、施工时都应预留从各层楼板、梁、柱内钢筋焊出接头,以便与室内外接地线相连。

2)室外设备的防雷。

为了防止直击雷,室外可根据需要,安装一支或多支避雷针,计算其保护范围,以达到保护室外所有设备要求为原则。

同时对于室外架构母线和变压器中性点应加装避雷器保护,室外做一接地网,所有设备的接地引下线都与该接地体焊接,以保证等电位。

为了防止雷击产生过电压,各种设备的绝缘水平应能满足电压对该设备的绝缘要求,在设备定货和出厂试验时应严格把关,按照规程要求确保设备绝缘耐压水平,以防雷害击穿。

3)室内设备的防雷。

室内各种金属屏、柜外皮均应与底座槽钢可靠焊接或用螺栓连接,保证接触良好,同时槽钢应与电缆沟道内的电缆支架用镀锌扁钢焊接起来,形成一个整体,与室外接地网形成一个完整的大接地网。

2.2 计算机、通讯等自动化设备的防雷接地大楼内计算机等电子设备的第一道保护屏障,由于通讯电台必须通过信号电缆与通讯塔上天线相连,因此对于通讯电缆外皮必须做好接地(多点重复接地),并与大楼的接地网连接起来形成等电位,同时可以加装避雷器。

对于通讯电台应加串口保护器如SD252V24/24,其他电子设备的通讯接口都应加装相应的串口保护器,其实就是各种小防雷器(OBO ,PHOEN IX 都有相应接口的保护器)。

相关文档
最新文档
