机电传动控制模拟试题(C)及答案
机电传动与控制—考试题库及答案——2022年整理

------单选通常应用到拖动系统需要迅速而准确地停车及卷扬机重物的恒速下放的场合的制动形式是收藏A.反馈制动B.再生制动C.能耗制动D.反接制动回答错误!正确答案:C广泛应用于洗衣机、电风扇等设备上的电动机形式为收藏A.同步电动机B.三相线绕式异步电动机C.单相异步电动机D.三相鼠笼式异步电动机回答错误!正确答案:C下列叙述正确的是收藏A.步进电动机的机构形式繁多,工作原理也各不相同B.步进电动机结构与一般的旋转电动机不同,没有定子和转子的分别C.步进电动机不能把电脉冲信号转换为直线位移D.步进电动机是一种将电脉冲信号转换为相应的角位移或直线位移的机电执行元件回答错误!正确答案:D当晶闸管元件阳极与阴极之间加上多大的直流电压时,能使元件导通的控制极最小电流(电压)称为触发电流(电压)收藏A.3VB.5VC.10VD.6V回答错误!正确答案:D关于步进电动机通电方式中,“拍”的描述正确的是收藏A.步进电动机每一拍只能有一相电源通电B.步进电动机的拍数就是其电源相数C.若为三相步进电动机,从一相通电,切换到另一项通电,即为一拍D.步进电动机从一种通电状态转换到另一种通电状态就叫做一“拍”回答错误!正确答案:D用拖动转矩Tm、制动转矩TL和动态转矩Td表示的转矩平衡方程式可以写为收藏A.Tm-TL=TdB.Td-TL=TmC.Tm+TL=TdD.Td+Tm=TL回答错误!正确答案:A下列关于机电传动系统中的负载转矩TL的描述正确的是收藏A.假定电动机某一转动方向为正,负载转矩TL与转速n的方向一致时为正向B.假定电动机某一转动方向为正,负载转矩TL与转速n的方向相反时为正向C.若TL与n符号相同,则表示TL的作用方向与n相反,TL为拖动转矩D.若TL与n符号相反,则表示TL的作用方向与n相同,TL为制动转矩回答错误!正确答案:B为了实现生产设备的多点控制,接线的组成原则是收藏A.各启动按钮的常开触点并联,各停止按钮的常闭触点串联B.各启动按钮的常开触点串联,各停止按钮的常闭触点并联C.各启动按钮的常开触点串联,各停止按钮的常闭触点串联D.各启动按钮的常开触点并联,各停止按钮的常闭触点并联回答错误!正确答案:A下面那种情况下,可能会发生飞车事故,需要设定相应的保护装置收藏A.运行在自然特性下B.改变电枢电阻得到人为特性时C.改变电源电压得到人为特性时D.改变磁通得到人为特性时回答错误!正确答案:D下列关于晶闸管导通条件的描述,正确的是控制极和阳极同时加正向电压时,晶闸管才能导通B.控制极不加电压,阳极加正向电压,即可使得晶闸管导通C.控制极不加电压,阳极需加反向电压,才可使晶闸管导通D.控制极加正向电压,阳极加反响电压,晶闸管也可导通回答错误!正确答案:A机电传动系统处于动态时,系统中必然存在一个动态转矩Td,当Td>0时,表示系统处于收藏A.减速运行状态B.匀速运行状态C.加速运行状态D.静止状态回答错误!正确答案:C对于他励电动机而言,其机械特性为绝对硬特性时,其机械特性硬度为收藏A.小于10B.大于10D.趋于无穷大回答错误!正确答案:D下列指令中,主要用来方便程序的修改和调试的指令是收藏A.主控母线指令B.空操作指令C.程序结束指令D.保持指令回答错误!正确答案:B下列哪个是在20世纪60年代发展起来的新型半导体器件,它的出现起到了在弱电控制与强电输出之间的桥梁作用收藏A.晶闸管B.二极管C.场效应管D.三极管回答错误!正确答案:A下列不属于保护装置的是收藏A.电器线路自锁环节B.过电流继电器C.熔断器D.自动开关回答错误!正确答案:A下列说法正确的是收藏A.熔断器和热继电器均可用作短路保护B.熔断器和热继电器均可用作长期过载保护C.熔断器可用作短路保护,热继电器可用作长期过载保护D.熔断器可用作长期过载保护,热继电器可用作短路保护回答错误!正确答案:C用于动合触点串联连接的逻辑指令是收藏A.与非指令B.或指令C.或非指令D.与指令回答错误!正确答案:D既可用于交流负载,又可用于直流负载的PLC输出接口方式是收藏A.晶闸管输出方式B.继电器输出方式C.双向晶闸管输出方式D.晶体管输出方式回答错误!正确答案:B下面对机电传动系统稳定运行的描述正确全面的是收藏A.系统处于静止状态B.系统以某一速度运行运行C.系统能以一定速度匀速运转,且系统受某种外部干扰作用而使运行速度稍有变化时,保证在干扰消除后系统能恢复到原来的运行状态。
天大19春《机电传动控制》在线作业一答案

天大19春《机电传动控制》在线作业一
一、单选题共40题,100分
1、使用闭环测量与反馈装置的作用是为了()
A提高机床的安全性
B提高机床的使用寿命
C提高机床的定位精度、加工精度
[天大]答案:C
2、只要加强对电气设备的日常维护和保养,就可以杜绝电气事故的发生。
()A正确
B错误
[天大]答案:B
3、三相交流电动机的电气制动不包括()
A能耗制动
B反接制动
C回馈制动
D机械制动
[天大]答案:D
4、用来表明电机、电器实际位置的图是()
A电气原理
B电器布置图
C功能图
D电气系统图
[天大]答案:B
5、单结晶体管在可控整流电路中起的作用是()
A整流
B触发
C过压保护
D过流保护
[天大]答案:B。
大工14春《机电传动控制》在线作业2答案

大工14春《机电传动控制》在线作业2答案1.正确答案:A。
交流伺服电动机的输出功率一般是0.1-100W,选项C符合要求。
2.正确答案:A。
接近开关的类型中最为常用的是高频振荡型,选项A符合要求。
3.正确答案:D。
RST指令用于计数器或移位寄存器的复位,选项D符合要求。
4.正确答案:D。
常用的三级刀开关长期允许通过电流不包括2000A,选项D符合要求。
5.正确答案:C。
自动电器包括刀开关、转换开关、接触器和行程开关,选项C符合要求。
6.正确答案:A。
常用的直流力矩电动机型号为LY,选项A符合要求。
7.正确答案:C。
除M77外,其他特殊继电器都不能通过编程使它们动作,选项C符合要求。
8.正确答案:B。
PLC的小型机的控制点一般在256点之内,选项B符合要求。
9.正确答案:D。
无槽电枢直流伺服电动机的励磁方式既可以是永磁也可是电磁的,选项D符合要求。
10.正确答案:B。
两相交流伺服电动机的控制方法包括幅值控制、相位控制和幅值-相位控制,选项B不符合要求。
二、判断题1.正确答案:A。
CPU的性能对PLC的整机性能有影响。
2.正确答案:B。
力矩电动机不都做成扁平圆盘状结构。
3.正确答案:B。
交流伺服电动机与普通电动机相比具有调速范围宽广等特点。
4.正确答案:A。
在机床上,刀开关一般用来开断电动机的工作电流。
5.正确答案:B。
可编程序控制器的内部等效继电器中的计数器可用作定时器使用。
6.正确答案:B。
直流接触器常用磁吹和纵缝灭弧装置来灭弧。
7.正确答案:B。
PLC中END指令用于程序结束,即表示程序终了。
正确答案:B8.时间继电器可以实现几分钟、甚至几小时的延时,不仅仅是几秒钟。
9.目前两相交流伺服电动机的鼠笼导条通常使用高电阻材料制成,以提高效率和控制精度。
10.行程开关有按钮式和滑块式两种,而非滑轮式。
机电传动控制试题及答案

1、如图所示,判断哪组是正确的。
(a )L M T T > (b) L M T T = (c) L M T T <A :图(a )M T 为正,是拖动转矩,加速状态B :图(b )M T =L T ,匀速状态C :图(c )M T 为正,L T 为负,减速状态2、关于交流电动机调速方法正确的有:A :变频调速;B :改变磁通调速;C :改变转差率调速;D :定子串电阻调速3、三相异步电动机正在运行时,转子突然被卡住,这时电动机的电流会 。
A :减少;B :增加;C :等于零。
4、三相鼠笼异步电动机在相同电源电压下,空载启动比满载启动的启动转矩 。
A :相同; B :大; C :小。
5、如下图所示,曲线1和曲线2分别为电动机和负载的机械特性。
试问:电动机能否在A 点稳定运行A :能;B :不能;C :不能确定6.恒功率型机械特性为负载转矩与转速成:A 正比;B 反比。
7、有一台三相异步电动机,正常运行时为∆接法,在额定电压下启动,其N st T T 2.1=,若采用∆-Y 换接启动,试问当负载转矩N L T T %35=,电动机能否启动A :能;B :不能;C :不能确定8.三相异步电动机的何种制动又叫发电制动。
A 反接制动;B反馈制动; C 能耗制动9.晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度:A高;B 低;C 一样。
10、直流电动机当电枢回路中串接电阻后,其固有的机械特性曲线是:A:由(0,no)出发的一簇向下倾斜的直线;B:一簇平行于固有特性曲线的人为特性曲线;C:;由(0,no)出发的一簇向上倾斜的直线;D:不确定;11、下列方法中哪一个不是消除交流伺服电动机“自转”的方法:A:增大转子转动惯量; B:增大转子电阻;C:减小转子转动惯量12.直流发电机E与Ia的方向:A相同;B 相反;C 不一定。
二、简答题1 常用的变频调速方式有哪几种变压变频调速、恒压弱磁调速。
机电传动控制 5套期末试题及答案

《机电传动控制》试卷 A适用专业:机制考试日期:考试时间:120分钟考试形式:闭卷试卷总分:100分一、填空(每空1分):1。
直流电动机的调速方法有____ __ ,和。
2.一台三相异步电动机的额定转速为980r/min,则其极数为,同步转速为,起动时转差率为,额定转差率为。
3.鼠笼型异步电动机的减压起动方法有、、和。
4. 通电延时的时间继电器有两种延时动作的触头。
即,符号为;和符号为。
5. 电气控制系统中常设的保护环节有、和、。
6. F—40M型PLC的内部等效继电器有、、、和几种.二、简答题.(每小题5分)1.交流电器的线圈能否串联使用?为什么?2.三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果? 3.简述直流电动机能耗制动的方法。
4.当三相交流异步电动机在额定负载下运行时,由于某种原因,电源电压降低了30%,问此时通入电动机定子绕组的电流是增大还是减少?为什么?5。
试说明下图几种情况下,系统的运行状态是加速?减速?还是匀速?(图中箭头方向为转矩的实际方向)。
1。
一台U N=220V,I N=136.5A,R a=0.22Ω的他励直流电动机.1)如直接起动,起动电流I St是多少?2)若要求起动电流是额定电流的两倍,采用电枢回路串电阻起动,应串多大的电阻?采用降低电源电压起动,电压应降至多少?2。
一台交流三相鼠笼式异步电动机,其额定数据为:P N=10kW,n N=1460r/min,U N=380 V,△接法,ηN=0。
868,cosφ=0.88;试求:1)额定输入电功率;2)额定电流;3)输出的额定转矩;4)采用Y-△换接启动时的启动转矩。
四、设计题:1. 设计某机床刀架进给电动机的控制线路,应满足如下的工艺要求:按下启动按钮后,电机正转,带动刀架进给,进给到一定位置时,刀架停止,进行无进刀切削,经一段时间后刀架自动返回,回到原位又自动停止。
试画出主电路和控制线路。
(本题15分)2。

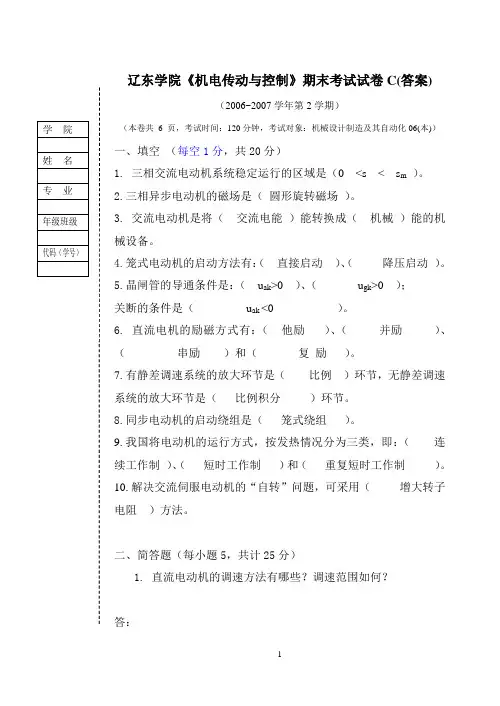

机电传动控制c(答案)

辽东学院《机电传动与控制》期末考试试卷C(答案)(2006~2007学年第2学期)(本卷共 6 页,考试时间:120分钟,考试对象:机械设计制造及其自动化06(本))一、填空(每空1分,共20分)1.三相交流电动机系统稳定运行的区域是(0 <s < s m)。
2.三相异步电动机的磁场是(圆形旋转磁场)。
3. 交流电动机是将(交流电能)能转换成(机械)能的机械设备。
4.笼式电动机的启动方法有:(直接启动)、(降压启动)。
5.晶闸管的导通条件是:(u ak>0 )、(u gk>0 );关断的条件是(u ak <0 )。
6.直流电机的励磁方式有:(他励)、(并励)、(串励)和(复励)。
7.有静差调速系统的放大环节是(比例)环节,无静差调速系统的放大环节是(比例积分)环节。
8.同步电动机的启动绕组是(笼式绕组)。
9.我国将电动机的运行方式,按发热情况分为三类,即:(连续工作制)、(短时工作制)和(重复短时工作制)。
10.解决交流伺服电动机的“自转”问题,可采用(增大转子电阻)方法。
二、简答题(每小题5,共计25分)1.直流电动机的调速方法有哪些?调速范围如何?答:2.三相异步电动机断了一根电源线后,电动机是否可启动?为什么?答:不可以启动。
(3分)此时的三相电动机相当于单相电动机,启动转矩为零。
(2分)3.单相电动机的启动转矩是多少?解决其启动的方法是什么?答:单相电动机,启动转矩为零。
(3分)解决其启动的方法是:电容分相法、罩极法或电阻分相法。
(2分)4.三相交流电动机改变转向的方法是什么?答:任意对调两相定子绕组的接线。
(5分)5.在感性负载的可控整流电路中,续流二极管的作用是什么?若不注意把它的极性接反了会产生什么后果?答:感性负载的可控整流电路中,整流输出的电压会出现过零为负的现象,在感性负载两端反接一个续流二极管可以消除这种现象。
(3分)若不小心接反,会使电路短接,晶闸管和电源烧坏。
机电传动控制作试题库

一、多选(共计22.5分,每题2.5分,每题答案完全一样得满分,少选、多选、错选均不得分。
)1、三相鼠笼式异步电动机的启动方式有_______ 。
全压启动B.降压启动C.半压启动D.同步启动正确:【A;B】2、在状态转移图中要有以下要素_______。
状态任务(驱动负载)B.转移指令C.转移方向(目标)D.转移条件正确:【A;C;D】3、如下指令中,哪些没有操作元件_______。
SETB.NC.RSTD.END正确:【B;D】4、按用途,电器可分为_______。
非自动电器B.自动电器C.控制电器D.保护电器E.执行电器正确:【C;D;E】5、CPU是PLC的核心部件,主要由_______组成。
输入继电器B.输出继电器C.控制器D.运算器正确:【C;D】6、PLC常用的开关量输入接口有_______。
直流输入接口B.交流输入接口C.交/直流输入接口D.继电器输入接口正确:【A;B;C】7、根据输入、输出总点数和功能,PLC一般大致分为_______。
小型机B.中型机C.大型机D.微小型E.超高档正确:【A;B;C】8、平移运动系统的折算是将_______ 。
将旋转作用力矩Tm 折算为等效转矩T L。
B.将平移运动的质量m 折算为等效J 或GD2。
C.将平移运动的质量m 折算为等效GD2。
D.将平移作用力F m折算为等效转矩T L。
正确:【B;C;D】9、PLC的硬件主要由_______等部分组成。
CPUB.存储器C.电源D.输入输出接口E.编程设备正确:【A;B;C;D;E】二、判断(共计50分,每题2.5分)10、机电传动系统中低速轴转矩大,高速轴转矩小。
正确:【A】11、电力拖动系统中,电动机的惯性是指由于J和(飞轮力矩GD2)的存在,使转速不能跃变的机械惯性。
正确:【B】12、实际的拖动系统常是单轴拖动系统,这是因为多轴拖动系统中克服传动摩擦耗损的能量过多。
A. 正确正确:【B】13、I/O点数是选择PLC的重要依据之一。
机电传动控制复习题答案

机电传动控制复习题答案一、单项选择题1. 机电传动系统中,通常采用的调速方式是(A)。
A. 变频调速B. 变极调速C. 变压调速D. 变流调速2. 直流电机的转速与电枢电压的关系是(B)。
A. 正比B. 反比C. 不变D. 无关3. 交流电动机的启动电流比额定电流大的原因是(C)。
A. 电压低B. 频率高C. 转子电阻小D. 转子惯性大4. 步进电动机的控制方式是(D)。
A. 模拟控制B. 数字控制C. 脉冲控制D. 以上都是5. 伺服系统的控制精度取决于(B)。
A. 电机类型B. 控制器性能C. 负载大小D. 电源电压二、填空题1. 直流电动机的调速方法有__________和__________。
答案:改变电枢电压;改变电枢电阻。
2. 交流电动机的调速方法主要有__________和__________。
答案:变频调速;变极调速。
3. 步进电动机的步距角大小与__________有关。
答案:脉冲频率。
4. 伺服系统的位置控制精度通常可以达到__________。
答案:0.01mm。
5. 电磁调速电动机的调速范围通常在__________之间。
答案:1:10到1:50。
三、简答题1. 简述直流电动机调速的基本原理。
答案:直流电动机的调速基本原理是通过改变电枢电压或电枢电阻来改变电机的转速。
改变电枢电压可以调整电机的电磁转矩,从而影响转速;改变电枢电阻则可以改变电机的反电动势,进而影响转速。
2. 交流电动机与直流电动机相比有哪些优缺点?答案:交流电动机的优点包括结构简单、维护方便、成本较低、运行可靠;缺点是调速范围有限,控制复杂。
直流电动机的优点是调速范围广,控制简单;缺点是结构复杂,维护成本高,效率较低。
3. 步进电动机的工作原理是什么?答案:步进电动机的工作原理是通过脉冲信号控制电机的步进角度,每个脉冲信号使电机转动一个固定的角度,从而实现精确的位置控制。
4. 伺服系统在工业自动化中有哪些应用?答案:伺服系统在工业自动化中的应用包括机器人控制、数控机床、自动化装配线、精密定位系统等,主要利用其高精度和快速响应的特点来实现精确的位置和速度控制。
机电传动控制题库及答案(1)

机电传动控制题库及答案(1)机电传动控制题库及答案一、选择题1. PLC是指( A )A. 可编程控制器B. 个人计算机C. 游戏主机D. 电话交换机2. 磁性接触器的作用是( C )A. 接通电源B. 断开电源C. 控制电路的开闭D. 保护电路安全3. 反馈控制系统的特点是( B )A. 只具有前馈控制B. 具有前馈控制和反馈控制C. 只具有反馈控制D. 既没有前馈控制也没有反馈控制4. 用单相交流电源驱动三相异步电动机,需要使用( A )A. 电容器启动器B. 磁力起动器C. 变频调速器D. 直流调速器5. 以下哪种传动方式的减速比较大( D )A. 齿轮传动B. 带传动C. 链传动D. 蜗杆传动二、简答题1. 什么是PLC控制系统?PLC是可编程控制器的简称,由于其具有多种输入口和输出口,可以实现复杂的控制逻辑,因此被广泛应用于各种工业领域。
PLC控制系统由PLC、传感器、执行器和人机界面等部分组成,通过PLC执行对机电设备的控制和调整。
2. 什么是PID控制系统?PID控制系统是指以比例调节器、积分调节器和微分调节器组成的一种反馈调节控制系统,它通过测量被控对象的实际值与设定值之间的差异,对被控对象进行调节,使其实际值逐渐逼近设定值。
PID控制系统具有精度高、稳定性好、响应速度快等特点,被广泛应用于各种领域。
3. 什么是变频调速器?变频调速器是一种可以控制电动机转速的电气设备,通过调节输出频率实现对电动机转速的控制。
通过变频调速器可以实现电动机的恒定功率输出、既有机械特性又符合供电网络要求的电机调速,提高了机电设备的自动化控制水平。
三、计算题1. 一台三相异步电动机额定功率为18.5kW,额定电压为380V,额定电流为34A,运行功率因数为0.86。
该电动机的线圈电阻为1.2Ω,线圈电感为4Ω,求该电机的转速。
解:根据公式,电动机的实际输出功率为:P = U*I*√3*功率因数*η其中,U为电动机额定电压,I为电动机额定电流,功率因数为0.86,η为电动机效率。
《电气传动控制》机电传动控制复习题(含答案)最全.docx

一、单项选择题 1. 在下图a )中,论述正确的是(D ) A. SB3是停止按钮 B. SB2是点动按钮 2. 在下图b )中,论述正确的是( A ) A. SB1是停止按钮 B. SB2是点动按钮 3. 在下图c )中,论述错误的是(B ) A. SB1是停止按钮 B. SB2是自锁按钮 C. C. C. SB 1是起动按钮 SB2是起动按钮 SB3是点动按钮 D. D. KM 为交流接触器 S 为点动开关 K 为中间继电器 D. c ) 必须具有(B )功能。
C.点动 D.正反转 b ) 4. 用继电器、接触器控制线路实现电动机的起动, A.互锁 B.自锁5.下列电器元件中,可用于实现机床工作台正反向自动循环转换功能的是(B A.按钮B.行程开关C.速度继电器D.中间继电器 6.机械设备的维修、调整常要求其控制线路具有( A.自锁B.互锁C. 7. 多处起功能须用(B )方式来实现。
A.动合触点串联B.动合触点并联C. 8. 多处停止功能须用(C )方式来实现。
A.动合触点串联B.动合触点并联C.动断触点串联 9. 有关继电器、接触器控制线路设计正确的论述是A.线圈可以串联C.线圈与触点可交叉联接10. 有关中间继电器功能的论述错谩的是(A.信号的传递与转换B.C.动作延时D. C 点动 )功能。
D. 正反转 )o动断触点串联 D. D. 动断触点并联 动断触点并联B. D. C (B ) 线圈只能出现一次 接触器线圈之间必须有互锁保护)。
实现多路控制小功率信号控制大容量触点动作 11. 下列元件中,可用于实现机床工作台正反向起动转换功能的是(A.按钮 B,空气开关 C.速度继电器 D, 12. 继电器、接触器控制系统的优点是(B )。
A.接线调试简便B.控制功能简单时成本较低 13. 有关继电器、接触器控制线路设计错误的论述是 A.线圈不能串联 B.线圈只能出现一次 14. 目前广泛使用的普通机床的机电控制大多采用( A. PLC 控制 B,继电器、接触器控制 A )。
机电传动控制复习题(附答案)

机电传动控制复习题第一章绪论部分一单项选择题:1 机电传动的目的是将电能转换为【A】机械能 B.动能 C.势能 D.液压能二多项选择题 :1 机电传动的发展大体上经历哪几个阶段?【A B C】A.成组拖..B.单电动机拖..C.多电动机拖..D.单组多..E.复合拖动三判断改错题:错误的在括号内画×得2分, 将错误更正为正确的得2分;正确的在括号内画√得4分;1 机电传动的目的是将机械能转换为电能。
【×】更正: 机电传动的目的是将电能转换为机械能。
第二章机电传动系统的动力学基础一单项选择题:1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上?【B 】A.机械能守. ..B.动能守...C.功率守...D.动量守恒2 恒转矩型机械特性的特点是负载转矩为【A】A.常..B.在一定范围内变..C.随转速增加而正比增..D.实数3 电流电动机的电磁转矩T、负载转矩L T和空载损耗转矩0T之间的关系是【B 】A...B.. .C...D.4 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上?【C 】A.机械能守恒B.动能守恒C.功率守恒D.动量守恒5 根据转矩正方向的约定, 恒转矩型机械特性中, 反抗转矩与转速n的符号关系是【A 】A.恒相同B.恒相反C.取决于电机工作状态D.跟机械特性有关6 单轴机电传动系统为减速运动时, 电机转矩与负载转矩之间的关系是【C 】A...B...C...D..7 恒转矩型机械特性中, 反抗转矩的方向与运动方向的关系是【B 】A.恒相..B.恒相.C.取决于电机工作状..D.跟机械特性有关8 恒功率型机械特性的负载转矩与转速n之间的关系是【B】A.成正..B.成反..C.无..D.抛物线函数关系9 单轴机电传动系统处于静态或稳态时, 电机转矩与负载转矩之间的关系是【A 】A...B.. .C.. .D..10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上?【B 】A.机械能守..B.动能守..C.功率守. .D.动量守恒11 随转速n的增加, 直线型机械特性的负载转矩将【D 】A.成抛物线变.B.成正比减..C.不..D.成正比增加二多项选择题 :1 根据负载转矩与运动方向的关系, 可以将恒转矩型的负载转矩分为【A B 】A.反抗转..B.位能转..C.动能转. .D.拖动转..E.制动转矩2 根据机械特性硬度值的不同, 可将电动机机械特性分为【A B C】A.绝对硬特..B.硬特..C.软特..D.绝对软特..E.综合特性三判断改错题: 错误的在括号内画×得2分, 将错误更正为正确的得2分;正确的在括号内画√得4分;1 若单轴传动系统的转动惯量与转速n符号相反, 则表示为制动转矩。
机电传动控制考试真题及答案

1.在机电传动控制系统中,实现速度闭环控制的主要目的是什么?A.提高系统稳定性B.减小系统静态误差C.实现精确的位置控制D.提高系统动态响应速度2.直流电动机的调速方法中,哪一种方法不改变电动机的固有机械特性?A.电枢串电阻调速B.弱磁调速C.变压调速D.变频调速3.在交流电动机的起动过程中,为了减小起动电流,常采用什么方法?A.串入电阻B.并联电阻C.串入电感D.并联电感4.机电传动控制系统中,传感器的主要作用是什么?A.接收输入信号B.控制执行机构C.反馈系统状态D.提供电源供电5.在闭环控制系统中,如果反馈信号与实际输出信号之间存在偏差,说明系统处于什么状态?A.静态误差B.动态误差C.稳态误差D.瞬态误差6.在选择电动机时,若要求电动机的起动转矩大且起动电流小,应选择哪种类型的电动机?A.直流电动机B.异步电动机C.同步电动机D.伺服电动机7.在机械传动系统中,当传递的功率较大且传动比稳定时,通常选择哪种传动方式?A.带传动B.链传动C.齿轮传动D.蜗杆传动8.在PLC(可编程逻辑控制器)控制系统中,若要实现定时功能,应使用什么指令?A.计数指令B.定时指令C.移位指令D.比较指令9.在机电传动控制系统中,若要实现精确的位置控制,常采用什么控制方式?A.闭环控制B.开环控制C.程序控制D.逻辑控制10.变频器在机电传动控制系统中的主要作用是什么?A.改变电动机的转向B.改变电动机的转速C.改变电动机的功率D.改变电动机的电压。
《 电机拖动与控制C卷 》期末考试试卷附答案

《 电机拖动与控制C 卷 》期末考试试卷附答案一.填空题(每空1分,共22分)1. 按电流种类不同,动力电机又分为 电机和 电机。
2. 变压器等效电路中的X 0称为 ,R 0称为 。
3. 一台2kVA ,400/100V 的单相变压器,低压侧加100V ,高压侧开路,P 0=20W ;当高压侧加400V ,低压侧开路,则可测得P 0= W 。
4. 当s 在0<s<1范围内,三相异步电机运行于 状态;当s 在s<0范围内,三相异步电动机运行于 状态。
5. 三相绕线式异步电动机,当定子绕组加频率为50Hz 的额定电压在额定状态下运行,其额定转差率为04.0=N s ,则转子绕组中电量的频率为 Hz 。
6. 生产机械的负载特性主要有以下三种: 负载, 负载,通风机负载。
7. 三相异步电动机的制动状态主要有:能耗制动, 和回馈制动。
8. 三相同步电动机可以通过调节 来调节其功率因数。
9. 一般三相同步电动机的制动方式只有 。
10. 直流电机的励磁方式主要有 、 、 和复励。
11. 他励直流电动机的调速方法有 调速、 调速和 调速。
12. 步进电机的转角与 成正比,其转速与输入脉冲的 成正比。
13. 电动机在额定工作条件下的允许输出功率称为 。
二.判断题(每题2分,共26分)1. 磁场强度H 是描述磁介质中实际磁场强弱和方向的物理量。
( )2. 一台变压器一次电压U 1不变,二次侧接电阻性负载或接电感性负载,如果负载电流相等,则两种情况下,二次电压也相等。
( )3. 联结组别分别为Y ,d11和Y ,y0的两台变压器可以并联运行。
( )4. 改变三相电流的相序,可以改变三相旋转磁通势的转向。
( )5. 三相异步电动机的效率特性与变压器相似,也有效率最高点。
( )6. 电动机拖动生产机械起动的正常转矩条件是L S T T )2.1~1.1(≥。
( )7. 三相绕线式异步电动机提升位能性恒转矩负载,当转子回路串接适当的电阻值时,重物将停在空中。
机电传动控制考试真题及答案

在机电传动控制系统中,常用的速度控制方法是哪种?A. 电流控制B. 电压控制C. 频率控制D. 电阻控制在选择步进电机时,下列哪个参数是必须要考虑的?A. 电机重量B. 电机颜色C. 步进角D. 电机产地直流电机调速中,哪种方法可以实现平滑调速?A. 改变电枢电压B. 改变磁通量C. 改变电源频率D. 改变电机结构在交流电机控制中,变频器的作用是什么?A. 改变电源极性B. 改变电源相序C. 改变电源频率D. 改变电源波形在机电传动控制系统中,为了避免电机过载,通常采取什么措施?A. 减小电机转速B. 增大电源电压C. 安装过载保护器D. 改变电机类型填空题机电传动控制系统中,常用的传感器类型有__________、__________和光电传感器等。
直流电机调速系统中,常用的调速方法有改变电枢电压、__________和改变磁通量。
交流电机调速时,常用的变频器类型有__________变频器和矢量控制变频器。
伺服电机控制系统中,__________是实现精准位置控制的关键。
在选择传动装置时,需要考虑的主要参数有传动比、__________和传动效率。
设计一个基于PLC的直流电机控制系统,要求能够实现电机的正反转、启停和速度控制。
请画出系统框图,并简要说明控制过程。
某交流电机控制系统采用变频器进行调速,当电机负载增大时,电机转速下降。
请分析可能的原因,并提出改进措施。
设计一个步进电机控制系统,用于精确控制一个机械手臂的位置。
请说明如何选择合适的步进电机和驱动器,并给出控制系统设计方案。
某机电传动控制系统中,电机在运行时出现异常振动。
请分析可能的原因,并给出故障诊断和排除的步骤。
阐述在机电传动控制系统中,如何实现电机的过载保护和过热保护,并给出具体的实现方案。
机电传动控制试题(含答案)

机电传动控制试题一、填空:(30分每空2分)1.他励直流电动机机械特性的一般表达式为。
2.直流电动机可启动和启动。
3.异步电动机的转差率为。
4.三相异步电动机调速方法有、和三大类。
5.暂载率为。
6.常用电气制动方法有、和。
7.步进电机的速度与有关,角位移与有关。
8。
8051有和存储器。
二.判断:(10分每题2分)1、异步电动机转子绕组有鼠笼式和绕线式。
()2、P为异步电动机磁极数。
()3、反馈制动时,n>n。
()4、热电偶是测量电压的。
()5、可编程控制器的一个触发器等效为一个继电器。
()三、画图:(20分每题10分)1、画出交流电动机改变电源电压时人为特性曲线。
2、画出他励直流电动机的功率流程图。
四、设计:(20分每题10分)1.有一台异步电动机Y-Δ起动控制,并有过载保护的控制线路。
请(1)画出梯形图;(2)编程。
2.设计:有一台异步电动机正反转控制,并有过载保护的控制线路。
请(1)画出控制线路图;(2)画出梯形图;(3)编程。
五、计算:(20分每题10分)1.一台五相反应式步进电动机采用五相十拍运行方式,步距角为1。
50,当控制信号脉冲频率为3KH Z,求步进电动机的转速。
2、.有一台四极三相异步电动机,电源电压的频率50赫,满载的转差率为0。
022,求电动机的同步转速,转子转速和转子电流频率?机电传动控制答案 一. 1.n =Φe C U -ΦCeCt RT2.直接 降压 3.S=0n nn - X % 4.变极 改变转差率 变拼 5.FON ONT T T 0+=ε X %6.能耗 反接 反馈 7.脉冲频率 脉冲个数 8.程序 数据 二.1.√ 2。
X 3。
√ 4。
X 5。
√三.1.2.nPcufPcuaPm+PfeP1PEP2三.设计1.X000X001MC N0 M1 X002Y003TO K50T0Y001 X002Y003Y001Y002Y003Y001Y003MCR N0END0 LDI X0001 ANI X0012 MC N0 M15 LD X0026 ANI T0037 OUT T0 K5010 AND T011 OUT Y00112 LD X00213 ANI Y00314 AND Y00115 OR Y00316 OUT Y00217 ANI Y00118 OUT Y00319 MCR N021 END2.电源四.计算60 f=750转/分1.N=3602.四极n0=1500转/分n=(1-s)n0=(1-0。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、 简答填空题(每题3分,共30分)
1) 为什么在一个机电传动系统中低速轴的转矩大?高速轴的转矩小? 答:功率一定下有大小小大=ωωT T P =
2) 降低电源电压调速的他励直流电动机带额定转矩运行时,不论转速高低,电枢电流I I =。
是否正确或无法确定(A )。
3) 4) 5) 6) 7) 8) CPU 、存储器、输入输出接口电路等部分组成。
9) 晶闸管可控整流电路的负载有电阻性负载、电感性负载。
10) 列举你所知道或使用的PLC 产品西门子S7-200;三菱PLC ;欧姆龙;松下等。
二、 某台他励直流电动机,额定功率P N =22KW ,额定电压U N =220V ,额定
电流I N =115A ,额定转速n N =1500r/min ,电枢回路总电阻Ra=0.1Ω,忽略空载转矩T 0,电动机带额定负载运行时,要求把转速降到1000r/min ,计算:(15分)
(1) 采用电枢串电阻调速需串入的电阻值;
(2) 采用降低电源电压调速需把电源电压降到多少;
解: (2三、定电压U 0.3。
求:T N 1480
(2)m N T T N ⋅=⨯=⨯=25.71675.2380.3max λ。
(4分)
四、 一台三相绕线式异步电动机数据为:额定功率kW P N
75=,额定电压V U N 380=,额定转速m in /720r n N =,额定效率%5.90=N η,额定功率因数85.0cos =N ϕ,过载倍数4.2=λ。
求:(15分)
(1) 异步电动机额定线电流;
(2) 额定转矩和最大转矩。
解:(1)由N N l l N I U P ηϕcos 3=,A I l 1.148%5.9085.0380310753
=⨯⨯⨯⨯=;(8分)
(2)m N T N ⋅=⨯⨯=8.994720
107555.93
,m N T T N ⋅=⨯=⨯=5.23878.9944.2max λ(7分) 五、
(2 (3六、15分)
解:(1)主回路和控制回路如下图所示(7分)
(2)PLC 输入输出分配如下:(8分)
X0:S1点动起动按钮;X1:S2长动起动按钮;
X2:S3停止按钮;
Y0:KM 接触器输出。
PLC输入输出接线结构图PLC梯形图参考程序。
