SF6全绝缘环网柜及负荷开关——熔断器特点

合集下载

变电检修中SF6断路器的特点与其维护措施探讨

变电检修中SF6断路器的特点与其维护措施探讨

变电检修中SF6断路器的特点与其维护措施探讨SF6断路器是电力系统中常用的高压开关设备,可以实现对高压线路的开关控制。

随着电力系统的不断发展,SF6断路器在电力系统中的应用越来越广泛。

在电气设备检修维护中,SF6断路器的特点和维修措施也备受关注。

一、SF6断路器的特点1、高压绝缘性能好:SF6气体在环境温度下是一种稳定的惰性气体,其分子结构稳定、分子半径小,因而是一种非常优良的绝缘介质。

SF6断路器采用SF6气体作为绝缘介质,使得其绝缘性能非常好。

2、断路性能佳:SF6断路器的断路能力非常强,可靠性高,可用于高电压、大电流的实际操作。

同时,SF6气压力低、密度大、分子间作用力强,使其在分离电器接点时能够快速击穿,可实现电弧的迅速断开。

3、占地面积小:与其它类型的断路器相比,SF6断路器体积小、结构简单,占地面积小。

这就使得SF6断路器在电气设备的布局设计中非常灵活。

1、维护在使用中的SF6断路器:在运行中的SF6断路器需做到每月巡检一次,双月检修一次。

巡检时应注意:(1)外观检查,发现机械故障及时处理。

(2)检查接线夹紧力,并对电缆或电线做好防护。

(3)检查操作机构的灵活性。

2、维护存放中的SF6断路器:存放中的SF6断路器需注意以下事项:(1)设备存储的环境温度不应超过50℃,湿度不超过80%。

(2)设备存储的环境中不能有腐蚀性的物质存在。

(3)保管时设备应注意,避免挤压和碰撞。

3、灰尘和湿气的处理:SF6断路器遇到灰尘和湿气时,应采取相应措施:(1)灰尘处理:用刷子将灰尘清除干净。

(2)湿气处理:对受到湿气的设备应立即处理,用风扇或空调将湿气吹散或干燥。

4、质量问题的处理:在SF6断路器运行过程中,发现问题应及时采取相应的处理措施,保障设备的正常运行。

总之,SF6断路器在电气设备检修维护中具有很重要的作用。

正确的设备使用与维护,能够保证设备性能的稳定和安全,进一步保障电力系统的正常运行。

Safe-12型 12 kV SF6绝缘环网柜和紧凑型开关柜 产品说明书

Safe-12型 12 kV SF6绝缘环网柜和紧凑型开关柜 产品说明书

• 融入了ABB 十几年的环网柜制造经验• 针对12 kV 系统设计• 安装运维更方便—产品说明书Safe-12型12 kV SF 6绝缘环网柜和紧凑型开关柜4S a f e-12型12k V S F6绝缘环网柜和紧凑型开关柜产品说明书—1 概述ABB公司在2001年向中国市场推出了SafeRing/SafePlus系列SF6绝缘环网柜和紧凑型开关柜,广泛应用于城市配电网、住宅小区、工厂、高速铁路、风力发电等领域,得到了客户的认可。

在总结这十几年的产品应用经验基础上,ABB公司于2018年推出了专注于12 kV电压等级的SF6绝缘环网柜–Safe-12。

Safe-12产品保留了Safe系列产品的诸多优越性:• 高安全性和可靠性(1)全绝缘全密封结构,气箱防护等级为IP67。

所有高压带电部件均密封在气箱内,完全可以避免操作人员及运维人员触碰高压部件,确保运维人员的人身安全。

同时,可以避免外界环境中的潮气、灰尘等有害物质影响带电部件的绝缘水平和运行寿命,确保设备在整个寿命周期内可靠运行。

(2)可靠的机械和电气联锁,可以保证操作人员的人身安全。

(3)较低的SF6气体泄漏率,并可监视或远传气箱内的SF6气体压力,确保产品工作于安全状态。

(4)完善的防燃弧设计,可以防止在产品内部出现故障时,高温高压气体对人员的伤害。

• 紧凑的产品结构和免维护的设计Safe-12依然采用325 mm的间隔单元宽度,是目前市场上最紧凑的产品之一,可以使本产品安装于城市的道路两侧,也可以方便搬运到地下室,帮助客户节约土地使用成本带电部件密封于气箱内,整个寿命周期内这些部件是无需维护的,免维护的设计可以帮助客户节约运维成本。

• 模块化设计,功能选配灵活Safe-12也采用模块化设计,各功能单元可以按照项目要求灵活组合,还可以将各功能单元设计成共气箱的结构,也可以将各个功能单元设计成单独气箱技术参数5—2 技术参数技术参数•正常环境条件Safe-12一般在正常的室内条件下运行/服务,符合IEC 62271-1/GB/T 11022-2011。

环网柜负荷开关和断路器的区别

环网柜负荷开关和断路器的区别

环网柜负荷开关和断路器的区别背景简介在电力系统中,环网柜是一种重要的配电设备,负荷开关和断路器是环网柜中常见的组件。

它们在电力配电和保护方面发挥着不可或缺的作用。

环网柜负荷开关环网柜负荷开关是一种用于低压电网的开关设备,主要用于分支供电、故障切换和负荷控制。

它通常由一个可移动的接触器和一个可变电阻器组成,以实现开、关、调节电流的功能。

环网柜负荷开关的主要特点如下:1.使用范围:环网柜负荷开关适用于低压电力系统,并广泛应用于工业、商业和居民建筑等场所。

2.额定电流:环网柜负荷开关的额定电流一般较小,通常在几十安培到数百安培之间。

3.操作方式:环网柜负荷开关通常采用手动操作方式,即由操作人员亲自操作开关的位置来实现开关的动作。

环网柜负荷开关主要用于电路的开关操作和负荷的控制。

它可根据需求进行手动操作,并具有较小的容量。

断路器断路器是一种能够切断电路并在电流过载或短路时自动切断电力的保护设备。

它使用电磁力原理来实现电路的断开。

断路器的主要特点如下:1.使用范围:断路器适用于各种电力系统,包括低压、中压和高压系统。

2.额定电流:断路器的额定电流较大,能够处理数千安培甚至数十千安培的电流。

3.操作方式:断路器通常采用电磁或电动驱动方式,通过电磁力或电动机的动作来实现断开电路。

断路器主要用于电力系统的保护和故障切除。

它能够在电路发生过载或短路时自动切断电流,以防止设备受损或电路故障进一步扩大。

区别与应用场景环网柜负荷开关和断路器在功能和使用范围上存在一些区别,其主要体现在以下几个方面:1.容量差异:环网柜负荷开关的额定电流通常较小,适用于低容量负荷的控制和切换。

断路器的额定电流较大,适用于大容量负荷的保护和控制。

2.断开方式:环网柜负荷开关通常采用手动操作方式,需要人工介入来实现开关的动作。

断路器则采用电磁力或电动驱动方式,能够在电路过载或短路时自动切断电流。

3.使用场景:由于环网柜负荷开关容量较小,适用于低容量负荷的控制,更常见于低压电力系统,如商业和居民建筑等场所。

SF6断路器的特点及维护措施分析

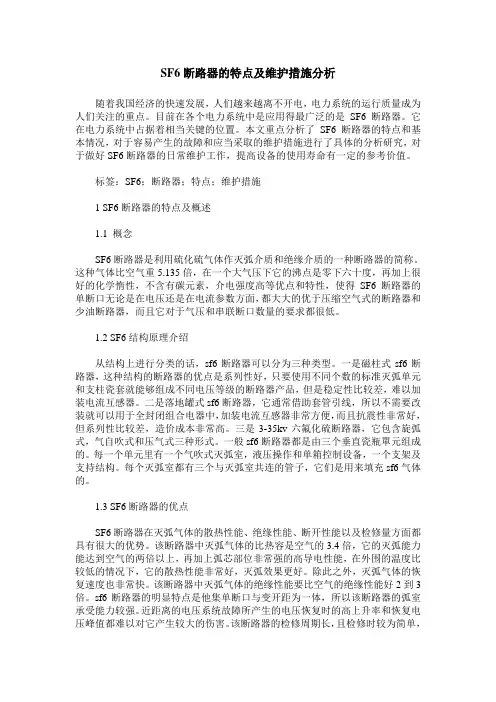

SF6断路器的特点及维护措施分析

SF6断路器的特点及维护措施分析随着我国经济的快速发展,人们越来越离不开电,电力系统的运行质量成为人们关注的重点。

目前在各个电力系统中是应用得最广泛的是SF6断路器。

它在电力系统中占据着相当关键的位置。

本文重点分析了SF6断路器的特点和基本情况,对于容易产生的故障和应当采取的维护措施进行了具体的分析研究,对于做好SF6断路器的日常维护工作,提高设备的使用寿命有一定的参考价值。

标签:SF6;断路器;特点;维护措施1 SF6断路器的特点及概述1.1 概念SF6断路器是利用硫化硫气体作灭弧介质和绝缘介质的一种断路器的简称。

这种气体比空气重5.135倍,在一个大气压下它的沸点是零下六十度,再加上很好的化学惰性,不含有碳元素,介电强度高等优点和特性,使得SF6断路器的单断口无论是在电压还是在电流参数方面,都大大的优于压缩空气式的断路器和少油断路器,而且它对于气压和串联断口数量的要求都很低。

1.2 SF6结构原理介绍从结构上进行分类的话,sf6断路器可以分为三种类型。

一是磁柱式sf6断路器,这种结构的断路器的优点是系列性好,只要使用不同个数的标准灭弧单元和支柱瓷套就能够组成不同电压等级的断路器产品,但是稳定性比较差,难以加装电流互感器。

二是落地罐式sf6断路器,它通常借助套管引线,所以不需要改装就可以用于全封闭组合电器中,加装电流互感器非常方便,而且抗震性非常好,但系列性比较差,造价成本非常高。

三是3-35kv六氟化硫断路器,它包含旋弧式,气自吹式和压气式三种形式。

一般sf6断路器都是由三个垂直瓷瓶單元组成的。

每一个单元里有一个气吹式灭弧室,液压操作和单箱控制设备,一个支架及支持结构。

每个灭弧室都有三个与灭弧室共连的管子,它们是用来填充sf6气体的。

1.3 SF6断路器的优点SF6断路器在灭弧气体的散热性能、绝缘性能、断开性能以及检修量方面都具有很大的优势。

该断路器中灭弧气体的比热容是空气的3.4倍,它的灭弧能力能达到空气的两倍以上,再加上弧芯部位非常强的高导电性能,在外围的温度比较低的情况下,它的散热性能非常好,灭弧效果更好。

简析变电检修中SF6断路器的特点及其维护措施

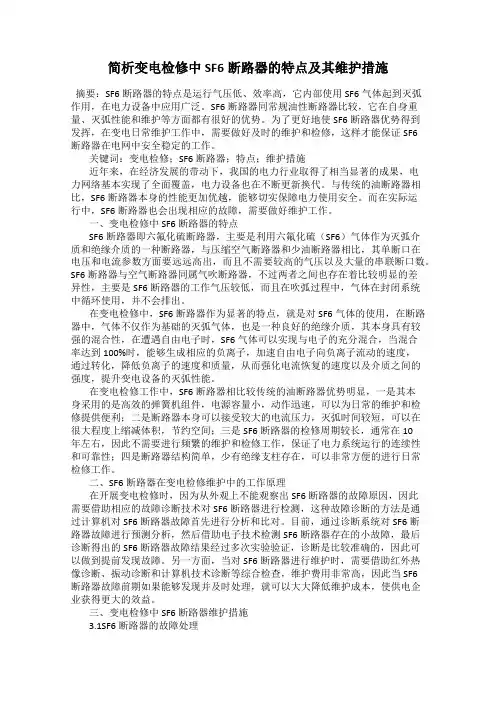

简析变电检修中SF6断路器的特点及其维护措施

简析变电检修中SF6断路器的特点及其维护措施摘要:SF6断路器的特点是运行气压低、效率高,它内部使用SF6气体起到灭弧作用,在电力设备中应用广泛。

SF6断路器同常规油性断路器比较,它在自身重量、灭弧性能和维护等方面都有很好的优势。

为了更好地使SF6断路器优势得到发挥,在变电日常维护工作中,需要做好及时的维护和检修,这样才能保证SF6断路器在电网中安全稳定的工作。

关键词:变电检修;SF6断路器;特点;维护措施近年来,在经济发展的带动下,我国的电力行业取得了相当显著的成果,电力网络基本实现了全面覆盖,电力设备也在不断更新换代。

与传统的油断路器相比,SF6断路器本身的性能更加优越,能够切实保障电力使用安全。

而在实际运行中,SF6断路器也会出现相应的故障,需要做好维护工作。

一、变电检修中SF6断路器的特点SF6断路器即六氟化硫断路器,主要是利用六氟化硫(SF6)气体作为灭弧介质和绝缘介质的一种断路器,与压缩空气断路器和少油断路器相比,其单断口在电压和电流参数方面要远远高出,而且不需要较高的气压以及大量的串联断口数。

SF6断路器与空气断路器同属气吹断路器,不过两者之间也存在着比较明显的差异性,主要是SF6断路器的工作气压较低,而且在吹弧过程中,气体在封闭系统中循环使用,并不会排出。

在变电检修中,SF6断路器作为显著的特点,就是对SF6气体的使用,在断路器中,气体不仅作为基础的灭弧气体,也是一种良好的绝缘介质,其本身具有较强的混合性,在遭遇自由电子时,SF6气体可以实现与电子的充分混合,当混合率达到100%时,能够生成相应的负离子,加速自由电子向负离子流动的速度,通过转化,降低负离子的速度和质量,从而强化电流恢复的速度以及介质之间的强度,提升变电设备的灭弧性能。

在变电检修工作中,SF6断路器相比较传统的油断路器优势明显,一是其本身采用的是高效的弹簧机组件,电源容量小,动作迅速,可以为日常的维护和检修提供便利;二是断路器本身可以接受较大的电流压力,灭弧时间较短,可以在很大程度上缩减体积,节约空间;三是SF6断路器的检修周期较长,通常在10年左右,因此不需要进行频繁的维护和检修工作,保证了电力系统运行的连续性和可靠性;四是断路器结构简单,少有绝缘支柱存在,可以非常方便的进行日常检修工作。

简析变电检修中SF6断路器的特点及其维护措施

简析变电检修中SF6断路器的特点及其维护措施

简析变电检修中SF6断路器的特点及其维护措施【摘要】SF6断路器是一种在变电检修中起关键作用的设备。

本文从SF6断路器的特点、维护措施、气体检测和补充、绝缘检查以及操作保养等方面进行了简要分析。

SF6断路器具有高压力自动灭弧、高可靠性、灭弧性能好等特点,但也需要定期进行气体检测和绝缘检查,以确保其正常运行。

文章强调SF6断路器在变电检修中的重要性,同时提出了维护工作的重要性。

在实际操作中,对SF6断路器进行定期维护保养,可以有效提高其运行效率,延长使用寿命,保障电网安全稳定运行。

对SF6断路器进行细致的维护工作是确保变电系统正常运行的关键步骤。

【关键词】SF6断路器、变电检修、特点、维护措施、SF6气体、绝缘检查、操作保养、重要性、检测、补充、维护工作。

1. 引言1.1 介绍SF6断路器的作用SF6断路器是一种常用的高压开关设备,广泛应用于变电站和工业电力系统中。

它主要用于控制和保护电力系统中的电路,在电路中发生故障时能够快速切断电流,防止电气设备受到损坏。

SF6断路器还具有很好的抗电弧能力,能够灭弧迅速,保护电网设备和人员的安全。

SF6断路器在变电检修中扮演着非常重要的角色,可以有效保障电力系统的正常运行。

它在电气设备的维护和保养中起着至关重要的作用,能够及时发现并排除潜在故障,确保设备的稳定性和可靠性。

了解SF6断路器的特点及其维护措施对于确保电力系统的正常运行具有重要意义。

在接下来的文章中,将会详细介绍SF6断路器的特点和维护措施,希望能为读者提供一些有益的参考信息。

1.2 说明SF6断路器在变电检修中的重要性SF6断路器具有良好的抗短路能力和耐受高电流冲击能力。

在变电检修过程中,电力设备可能受到外部因素的影响,导致短路或高电流冲击,此时SF6断路器可以及时切断电路,有效保护设备和人员的安全。

SF6断路器还具有很高的可靠性和稳定性,能够在各种恶劣的环境条件下正常工作。

在变电站检修过程中,SF6断路器的稳定性和可靠性是保障设备运行的重要保障,有助于提高设备的使用寿命和可靠性。

SF6开关柜(负荷开关)与真空断路器柜

SF6开关柜(负荷开关)与真空断路器柜

SF6开关柜(负荷开关)与真空断路器柜我想你的问题应该是:装有FLN36-12/630-20型户内交流高压六氟化硫负荷开关的XGN24-12开关柜与装有真空断路器的KYN44A-12开关柜的区别。

这个问题从二个方面来说:1、从传统角度来讲,负荷开关与断路器是有很大区别的。

负荷开关主要用于开断和关合负荷电流,负荷开关可以和高压熔断器联用使用,来替代高价的断路器,切断故障电流,也就是短路电流,这样,也就决定了负荷开关的灭弧功能相对较弱,降低了制造成本;也正是因为传统是负荷开关不用来切断故障电流,就没有必要和保护装置及自动装置连接,因而大多数负荷开关是手动操作,不能电动操作。

而断路器在设计时,就考虑到不但要能开断和关合负荷电流,还要能够切断故障后的短路电流,就必须和保护装置及自动装置连接,因而具备手动和电动的合、分闸功能。

但从近代来看,特别是国外技术的引进,负荷开关制造的越来越象断路器,个别负荷开关加大了灭弧能力,增加了电动操作功能。

2、FLN36-12/630-20型户内交流高压六氟化硫负荷开关,一般装入XGN24-12开关柜后是用作“环网柜”,它主要用于配电网间的联络,大多不装设保护,也不切断故障电流。

而KYN44A-12铠装移开式交流金属封闭开关设备,是户内3.6~12kV三相交流50Hz单母线及单母线分段系统的成套配电装置;主要用于工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机起动等,实行控制、保护、监测之用,由于其保护功能非常齐全,适合对配电设备进行保护,防止设备出现问题后,保护越级的可能。

我查了一下,KYN44A-12型开关柜可以选用国产VS1、USM型或进口VD4型真空断路器,还不能和VB系列真空断路器配套。

我想,当地供电企业可能是因为你要保护的设备(800KVA以上的变压器)比较大,就要求选用对设备保护功能比较好的移开式交流金属封闭开关设备了。

简析变电检修中SF6断路器的特点及其维护措施

简析变电检修中SF6断路器的特点及其维护措施

简析变电检修中SF6断路器的特点及其维护措施
随着电力系统的发展,SF6断路器已成为变电所中重要的电力设备。

它具有以下特
点:
1. 高断电容量:SF6断路器在零载流情况下断电容量可以达到最高值的3倍以上。

2. 高灵敏度:SF6断路器可以在0.5秒内完成动作,其灵敏度高于传统的空气断路器,适用于高压、大电流的断开。

3. 高绝缘性能:SF6气体在压力下表现出良好的绝缘性能,在高电压下可以有效防止电晕放电和弧光放电。

4. 做工精细:SF6断路器占地面积小,体积轻,且其整体设计合理,美观、大方。

然而,SF6断路器的维护工作也需要注意以下几点:
1. 定期维护清洗:SF6断路器在运行时会有一定量的气体泄漏,需要定期进行维护和清洗,以保持正常的断路性能。

2. 常规检查:需要检查各个部件的情况,包括触头、操作杆、密封面等,以确保各
个部件的正常运行。

3. 安全措施:在施工和维护过程中必须严格按照操作规程,确保维修安全。

特别是
在断路器的操作、开关等工作中,应当避免触电等安全事故。

4. 完善记录:维护人员应建立完善的维护记录,记录断路器使用情况以及维修情况
等一系列信息,以便快速定位问题,有效提高维护效率。

维护SF6断路器需要专业的技术和严格的操作规程,以确保其正常运行和高效性能。

简析变电检修中SF6断路器的特点及其维护措施

简析变电检修中SF6断路器的特点及其维护措施

简析变电检修中SF6断路器的特点及其维护措施
SF6断路器是一种在高压输电和配电系统中广泛使用的断路器。

它有以下几个特点:
1. 高可靠性:由于SF6在高压下的绝缘性能很好,使得SF6断路器的可靠性很高,可以在较严酷的环境中正常工作。

2. 高灵敏度:在中性点接地的系统中,由于SF6的导电性很低,能有效抑制过电压。

它能够快速地检测到故障并进行断电,保障系统的安全运行。

3. 长寿命:SF6断路器的设计寿命很长,能够持续工作多年,减少维护频率和维护成本。

在维护SF6断路器时,应注意以下几个方面:
1. 定期检查:需要定期检查SF6断路器的各项参数,确保其性能符合规定标准。

如气压、电流等参数。

2. 破损检查:在SF6断路器使用过程中,可能会出现机械破损、腐蚀等问题,需要及时进行检查和处理。

3. 滤清器更换:SF6断路器中的滤清器需要定期更换,以防止气体污染和影响性能。

4. 气密性检查:由于SF6断路器中使用的气体是高压气体,需要确保其气密性,避免气体泄漏,产生安全隐患。

5. 清洗维护:SF6断路器需要进行定期的清洗和维护工作,如清洗接触器、油封等部件。

总之,SF6断路器在变电站中扮演着重要的角色,需要进行定期的维护和保养,以确保其稳定运行和安全性能。

EN系列SF6全绝缘全密封环网柜

EN系列SF6全绝缘全密封环网柜

EN系列SF6全绝缘全密封环网柜EN—RMF—210—M (手动型1回路负荷开关2回路熔断器)一、产品概要EN-RMF/RMC系列环网柜是由韩国意恩公司生产的新一代SF6气体绝缘,共箱式的免维护设备。

EN-RMF/RMC系列环网柜应用在10KV配电系统中,可实现环网供电和辐射供电,既可用于户外,又可用于户内,体积小,结构紧凑,可以大大节省占地面积,被广泛应用于工业区,街道、机场,居民区和繁华商业中心。

EN-RMF/RMC系列环网柜组合灵活,可以负荷开关回路,熔断器回路(或断路器回路)和直通回路自由组合,进出线回路最多可达6路,且负荷开关操作可以由手动直接升级成电动或自动化。

二、使用环境1、使用温度:-50~70℃2、湿度条件:0~100%(相对湿度)3、污秽等级:IV级4、地震烈度不大于8度5、海拔高度:3000m以下三、型号含义EN—RMF—210—M安装基础图四、技术参数(1) 负荷开关单元技术参数项目 参数额定电压 12kV额定频率 50Hz额定电流 630A主回路额定短时耐受电流 25kA/2S主回路额定短路关合电流(峰值) 63kA接地开关额定短时耐受电流 25kA/1S接地开关额定短路关合电流(峰值) 63kA额定线路充电电流 2.5A额定电缆充电电流 25A额定闭环开断电流 630A相间及相对地 42kV额定工频耐受电压(1分钟)绝缘断口间 49kV相间及相对地 85kV 额定雷电冲击耐受电压(BILL)绝缘断口间 95kV机械操作次数 5000次机械性能接地开关操作次数 1000次主回路电阻(μΩ) ≤300额定气体压力(表压Mpa)0.03±0.005SF6气体年泄漏率 ≤1%箱体防护等级 1P67熔断器仓防护等级 1P3X(2)熔断器单元技术参数参数 技术要求额定电压 12kV额定频率 50Hz额定短路开断电流 31.5kA额定转移电流 1550A工频耐压(kV) 冲击耐压(kV) 额定绝缘水平负荷开关断口 4995相间 4285对地 4285熔断器断口 4995(3)断路器单元技术参数项目 参数额定电压 12kV额定频率 50Hz额定电流 1250A/630A主回路额定短时耐受电流 25kA/2S,20kA/4S开断电流 25kA/20kA断路器开断容量关合电流 63kA/50kA额定电缆充电电流 25A额定线路充电电流 2.5A额定闭环开断电流 630A相间及相对地 42kV额定工频耐受电压(1分钟)绝缘断口间 49kV相间及相对地 75kV额定冲击耐受电压绝缘断口间 85kV机械寿命 10000次主回路电阻(μΩ) ≤300额定气体压力(表压MPa)0.03±0.005SF6气体年泄漏率 ≤1%箱体防护等级 1P67五、产品的特征1、技术性能·共箱式结构,提供多种接线方案,进出线回路可达6路,母线升高回路,负荷开关回路,负荷开关回路+ 接地开关回路,断路器回路,负荷开关回路+熔断器回路+直通回路,负荷开关回路+断路器回路+直通回路·三相一次封装金属铠装,免维护。

SF6全绝缘环网柜及负荷开关——熔断器特点

SF6全绝缘环网柜及负荷开关——熔断器特点

安全技术/电气安全SF6全绝缘环网柜及负荷开关——熔断器特点SF6全绝缘环网柜或多回路配电柜的技术特点SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面:(1)模块化设计,各单元模块可任意组合和扩展而无需充放气,便于方案组合及高压计量的设计,适应范围广。

SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜,以及TV柜(带开关或不带开关),组合方案可为单单元、两单元、三单元、四单元等紧凑组合,为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。

(2)柜体采用铠装结构,母线室与开关室之间,开关室与电缆室之间均有金属隔板,全绝缘结构的一次部分防护等级可达IP67。

(3)具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内,气密性非常好,用气量少,可保证30年不漏气,符合环保的要求,既适合户内也可在户外配置金属或非金属外壳使用,或放入地下、半地下变电所使用。

(4)操动机构采用耐腐蚀金属,转动部分的轴承均为自润滑设计,产品不受环境影响,免除定期保养,并与外界连接方便,这样使操作功小、可靠性高、寿命更长。

(5)扩展母线采用插拔式硅橡胶连接器,全绝缘和屏蔽,确保导电可靠性,且不受周围环境影响。

组合连接及扩展方便,便于今后用户或变电所的增容改造。

(6)采用预制式硅橡胶绝缘的电缆终端在正面插接,免除了负荷开关柜由于体积小、空间窄,带来的电缆安装不方便的缺点。

检修时可拆卸、快速恢复、安装方便;外表面使用新型半导体材料作屏蔽层,运行时外表面接地,不受潮湿、凝露、尘埃、污秽等的影响,安全性更高;免维护;外观多样、新颖、美观,可分支或并联;具有防洪水功能,可在水下4.5m短时运行。

(7)为了适应配电网自动化及提高配电可靠性要求,新型多回路配电柜可以根据需要加装电动机构、TV及配电网控制终端单元等,具备三遥功能。

可实现远方对主元件运行状态及故障监视、远方抄表、远方操作等。

SF6环网柜方案简介

SF6环网柜方案简介

运维效率。
环保安全
无害材料
SF6环网柜采用环保无害的材料和工艺,确保生产和使用过程中 的安全可靠。
安全防护
具备完善的安全防护功能,如过流、过压、欠压保护等,确保设 备和人身安全。
符合环保标准
符合国家和地方的环保标准,减少对环境的负面影响。
04 SF6环网柜的安装与维护
CHAPTER
安装步骤
准备工作Βιβλιοθήκη 背景工业园区内有众多企业,对供电的可靠性和稳定性要求较 高。
SF6环网柜应用
采用SF6环网柜作为工业园区电力系统的主要设备,实现 高效、智能的供电管理。
实施效果
提高了工业园区电力系统的供电可靠性和稳定性,满足了 企业用电需求,优化了园区内的电力资源配置。
谢谢
THANKS
介质,主要用于配电网络中的 环网供电。
绝缘性能强
SF6气体具有高绝缘强度,能有 效降低设备体积和成本。
灭弧能力强
SF6气体在电弧产生时能迅速分 解,形成高导电率的金属氧化 物,有助于快速灭弧。
运行可靠性高
采用全密封结构,不受外界环 境影响,具有较高的运行可靠
性和稳定性。
工作原理
01
当电路发生故障时,SF6气体在短 路电流的作用下迅速分解,形成 高导电率的金属氧化物,将电弧 拉长并快速熄灭。
域得到更广泛的应用,为可再生能源的并网和传输提供可靠的解决方案。
02
智能电网
作为智能电网的重要组成部分,SF6环网柜将发挥关键作用,保障电网
的安全、稳定和高效运行。
03
工业自动化
在工业自动化领域,SF6环网柜将应用于各种自动化设备和系统中,为
工业生产提供可靠的电力保障。
环保标准的提高与应对措施

SF6负荷开关

SF6负荷开关

SF6负荷开关
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同的优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强。

适宜在城乡中压配电网推广应用。

负荷开关是带有简单灭弧装置的一种开关电器,使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能的三工作位负荷开关,都有结构简单、价格便宜的特点。

只是负荷开关不能断开短路电流。

SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断,并且还要求承担"转移电流"的开断。

而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。

这时一组SF6负荷开关及三个带触发器的熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸。

两者有机的结合起来,就可满足配电系统各种正常和故障下运行操作保护的要求。

负荷开关

负荷开关

一、概述电气设备的保护和控制用。

其中负荷开关—熔断器组合电器与变压器保护特性相匹配,对环网供电单元尤其适用。

本负荷开关是一种以SF6气体为绝缘和灭弧介质的双断口旋转型负荷开关,适用于10KV的配电系统。

每个开关充以0.045MPa-0.06MPa气压SF6气体后是永久密封的。

开关垂直或水平安装不限,在环网柜内典型的安装方式是在电缆室和母线室之间置—钢隔板水平安装。

这种安装方式将母线与电缆接头之间相隔离以符合运行维护的最严格的安全要求。

假若线路故障产生过大电流致使开关内部发生燃弧,在外壳后部有一个结构薄弱点,它将被冲开,随后柜上面的泄弧活门冲开并将过压气流导向柜外。

二、型号解释FL(R)N36-12F开关内不带接地触头的二工位进线开关FR开关内带接地触头的三工位出线开关电压等级(KV)设计序号户内六氟化硫负荷开关--组合电器三、室内使用环境a)环境温度最高温度:+40℃最低温度:-15℃日平均值:≤35℃环境湿度:日平均相对湿度:≤95% 月平均相对湿度:≤90%日平均蒸气压:≤2.2×10-3Mpa 月平均蒸气压:≤1.8×10-3MPab)海拔高度:不超过1000m;c)地震烈度不超过8度;d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。

若有特殊要求,请用户和我公司联系!四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准,并已通过了全部型式试验。

五、主要技术参数序号名称单位参数FLN36-12F/T630-20型负荷开关FLRN36-12FR/T125-315型负荷开关-熔断器组合电器1 额定电压KV 122 额定频率HZ 503 额定电流 A 630 1254 额定绝缘水平1min工频耐压KV 对地、相间42 断口49 雷电冲击耐压(峰值)KV 对地、相间75 断口85 零表压下额定耐受电压KV 125 额定热稳定电流(3S)KA 206 额定动稳定电流KA 507 额定短路关合电流KA 50 508 额定闭环开断电流 A 6309 额定有功负载开断电流 A 63010 额定电缆充电开断电流 A 1011 额定短路开断电流KA 31.5(预期)12 额定转移电流 A 170013 熔断器类型SFLAJ-12/125A14 接地开关额定热稳定电流(3S)KA 2015 接地开关额定动稳定电流(峰值)KA 5016 接地开关额定短路关合电流KA 5017 机械寿命负荷开关次2000 接地开关100018 带电体间及对地的空气距离mm ≥12519 SF6气体压力(20℃时相对压力)MPa 0.045-0.0620 年漏气率<1%21 三相分、合闸不同期ms ≤522 分闸速度m/s ≥4.823 合闸速度m/s ≥2.624 熔断器撞击脱扣器分闸时间s ≤0.0625 回路电阻μΩ<65 <20026 手动操作最大力矩N.m <10027 额定操作电压V AC220 DC220六、内部结构和操作机构如下图所示: 型号:FL(R)N36-12 D (三工位) 内部结构示意图:断开状态内部构造下触头接地触头上触头闭合状态动触头主轴接地状态图1 三工位开关内部示意图21234122、充气阀53184、面板固定螺钉6、负荷开关操作孔5、接地开关操作孔30°643、位置指示注:1、支架固定螺钉4图2 三工位开关操作机构示意图◆ 手动操作用专用操作手柄在环网柜正面操作,在环网柜操作面板上有上下两个操作孔,上面为接地开关操作孔,下面为负荷开关操作孔,操作时,手柄旋转方向应与面板上的示图一致。
