多彩涂料的基本配方

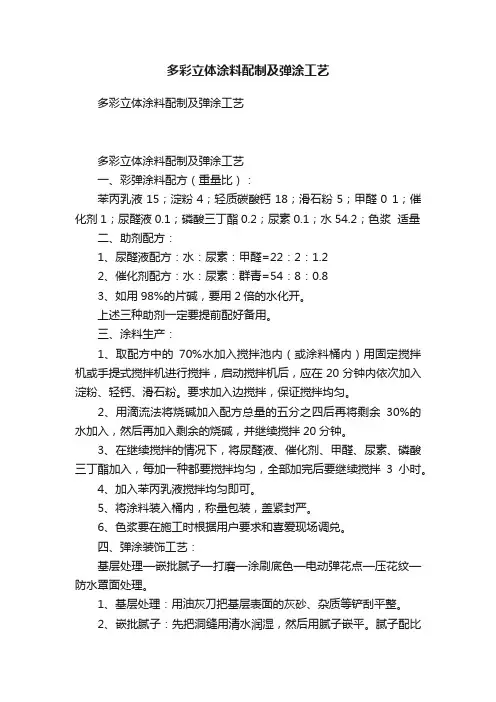

多彩立体涂料配制及弹涂工艺
多彩立体涂料配制及弹涂工艺多彩立体涂料配制及弹涂工艺多彩立体涂料配制及弹涂工艺一、彩弹涂料配方（重量比）：苯丙乳液15；淀粉4；轻质碳酸钙18；滑石粉5；甲醛0 1；催化剂1；尿醛液0.1；磷酸三丁酯0.2；尿素0.1；水54.2；色浆适量二、助剂配方：1、尿醛液配方：水：尿素：甲醛=22：2：1.22、催化剂配方：水：尿素：群青=54：8：0.83、如用98%的片碱，要用2倍的水化开。
上述三种助剂一定要提前配好备用。
三、涂料生产：1、取配方中的70%水加入搅拌池内（或涂料桶内）用固定搅拌机或手提式搅拌机进行搅拌，启动搅拌机后，应在20分钟内依次加入淀粉、轻钙、滑石粉。
要求加入边搅拌，保证搅拌均匀。
2、用滴流法将烧碱加入配方总量的五分之四后再将剩余30%的水加入，然后再加入剩余的烧碱，并继续搅拌20分钟。
3、在继续搅拌的情况下，将尿醛液、催化剂、甲醛、尿素、磷酸三丁酯加入，每加一种都要搅拌均匀，全部加完后要继续搅拌3小时。
4、加入苯丙乳液搅拌均匀即可。
5、将涂料装入桶内，称量包装，盖紧封严。
6、色浆要在施工时根据用户要求和喜爱现场调兑。
四、弹涂装饰工艺：基层处理—嵌批腻子—打磨—涂刷底色—电动弹花点—压花纹—防水罩面处理。
1、基层处理：用油灰刀把基层表面的灰砂、杂质等铲刮平整。
2、嵌批腻子：先把洞缝用清水润湿，然后用腻子嵌平。
腻子配比为：107胶：纤维素：太白粉：水=5.7：71.4：219：适量。
3、打磨：凡嵌补过腻子的部位都要用1号或1/2号砂布打磨平整。
4、涂刷底色：涂刷底色用滚涂或刷涂的方法进行，一般要涂刷二遍。
涂刷顺序应自上而下进行，用料配比为：彩弹涂料：色浆=84：适量。
配制好的底色料要用80目筛过滤，并要求3小时内用完。
每平方米用量为0.4kg。
5、弹花点：将彩弹涂料装入彩弹机料斗内，启电源开关进行弹涂，操作时要作到弹料口与墙面的距离以及弹点速度始终保持一致，以达到花点均匀一致。
彩弹涂料要求现配现用，配好后4小时内要用完，弹花点前先用报纸将窗户遮盖住。
水包水多彩涂料

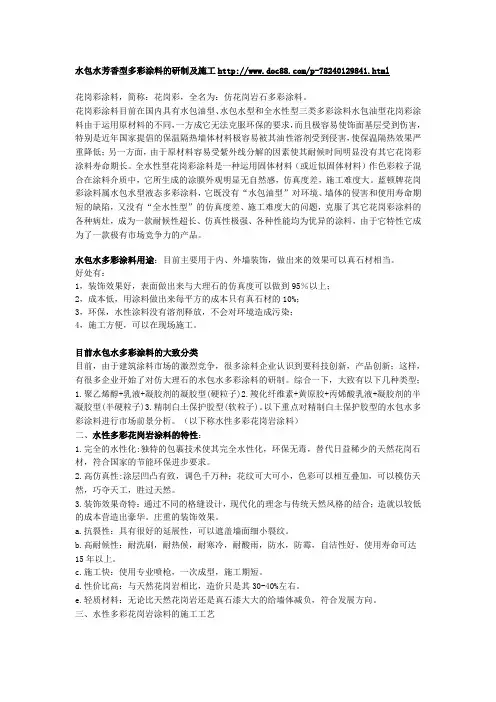

水包水芳香型多彩涂料的研制及施工/p-78240129841.html花岗彩涂料，简称：花岗彩，全名为：仿花岗岩石多彩涂料。
花岗彩涂料目前在国内具有水包油型、水包水型和全水性型三类多彩涂料水包油型花岗彩涂料由于运用原材料的不同，一方成它无法克服环保的要求，而且极容易使饰面基层受到伤害，特别是近年国家提倡的保温隔热墙体材料极容易被其油性溶剂受到侵害，使保温隔热效果严重降低；另一方面，由于原材料容易受紫外线分解的因素使其耐候时间明显没有其它花岗彩涂料寿命期长。
全水性型花岗彩涂料是一种运用固体材料（或近似固体材料）作色彩粒子混合在涂料介质中，它所生成的涂膜外观明显无自然感，仿真度差，施工难度大。
蓝顿牌花岗彩涂料属水包水型液态多彩涂料，它既没有“水包油型”对环境、墙体的侵害和使用寿命期短的缺陷，又没有“全水性型”的仿真度差、施工难度大的问题，克服了其它花岗彩涂料的各种病灶，成为一款耐候性超长、仿真性极强、各种性能均为优异的涂料，由于它特性它成为了一款极有市场竞争力的产品。
水包水多彩涂料用途：目前主要用于内、外墙装饰，做出来的效果可以真石材相当。
好处有：1，装饰效果好，表面做出来与大理石的仿真度可以做到95％以上；2，成本低，用涂料做出来每平方的成本只有真石材的10%；3，环保，水性涂料没有溶剂释放，不会对环境造成污染；4，施工方便，可以在现场施工。
目前水包水多彩涂料的大致分类目前，由于建筑涂料市场的激烈竞争，很多涂料企业认识到要科技创新，产品创新；这样，有很多企业开始了对仿大理石的水包水多彩涂料的研制。
综合一下，大致有以下几种类型；1.聚乙烯醇+乳液+凝胶剂的凝胶型(硬粒子)2.羧化纤维素+黄原胶+丙烯酸乳液+凝胶剂的半凝胶型(半硬粒子)3.精制白土保护胶型(软粒子)。
以下重点对精制白土保护胶型的水包水多彩涂料进行市场前景分析。
（以下称水性多彩花岗岩涂料）二、水性多彩花岗岩涂料的特性：1.完全的水性化:独特的包裹技术使其完全水性化，环保无毒，替代日益稀少的天然花岗石材，符合国家的节能环保进步要求。
多彩参考配方
多彩配方 1
一、无钛白多彩基料配方
原料名称数量
1.水247.5
2.HBR-250 3
3.AMP-95 1.5
6.5050分散剂 4
7.400目重钙300
8.9389乳液240
9.5%BT 200
10.188A润湿剂 3
二、含4%钛白多彩基料配方
原料名称数量
1.水247.5
2.HBR-250 3
3.AMP-95 1.5
4.防腐剂 1.5
5.A-10 2
6.5040 4
7.826钛白粉40
8.400目重钙260
9.9389乳液240
10.5%BT 200
11.188A润湿剂 3
生产基料注意事项：
1．---5%BT配比：取475公斤纯水（或自来水），在中速搅拌下加
入BT粉25公斤；
2.----5%BT溶液一定要无硬块；
3. HBR-250溶化完全后再加入后面助剂。
三、多彩漆配方
原料名称数量
1.水290
2.JL-10 3
3.BT粉22
4.醇酯-12 15
5.防腐剂 1.5
6.调色基料（含色浆费）453
7.966AD或988AD乳液196
8.ASE-60（和水先混） 6
9.水30
合计
生产多彩涂料注意事项：
1、JL-10溶解完全后再加BT粉；
2、BT粉在中速搅拌下加入，溶化30分钟以上；
3、搅拌速度与花型大小有关，低速花大；
4、BT粉溶入水后不允许出块状，块状要高速搅拌溶化掉。
联系电话：顺德陈生：015976655679。
水性多彩漆的生产工艺
1
以上就是水性多彩漆的制备步骤，希望多大家有所帮助。

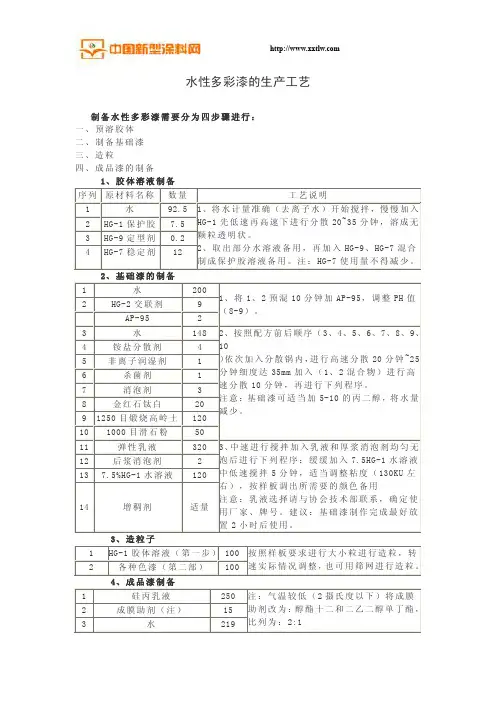

水性多彩漆的生产工艺
制备水性多彩漆需要分为四步骤进行： 一、预溶胶体 二、制备基础漆 三、造粒 四、成品漆的制备 1、 胶 体 溶 液 制 备 序列 原材料名称 1 2 3 4 水 HG-1 保 护 胶 HG-9 定 型 剂 HG-7 稳 定 剂 数量 92.5 7.5 0.2 12 工艺说明 1、将 水 计 量 准 确（ 去 离 子 水 ）开 始 搅 拌 ，慢 慢 加 入 HG-1 先 低 速 再 高 速 下 进 行 分 散 20~35 分 钟 ， 溶 成 无 颗粒透明状。 2、 取 出 部 分 水 溶 液 备 用 ， 再 加 入 HG-9、 HG-7 混 合 制 成 保 护 胶 溶 液 备 用 。 注 ： HG-7 使 用 量 不 得 减 少 。 200 9 2 148 4 1 1 3 20 120 50 320 2 120 3、 中速进行搅拌加入乳液和厚浆消泡剂均匀无 泡 后 进 行 下 列 程 序 ： 缓 缓 加 入 7.5HG-1 水 溶 液 中 低 速 搅 拌 5 分 钟 ， 适 当 调 整 粘 度 （ 130KU 左 右），按样板调出所需要的颜色备用 注意：乳液选择请与协会技术部联系，确定使 用厂家、牌号。建议：基础漆制作完成最好放 置 2 小时后使用。 按照样板要求进行大小粒进行造粒，转 速 实 际 情 况 调 整 ，也 可 用 筛 网 进 行 造 粒 。 注：气温较低（2 摄氏度以下）将成膜 助 剂 改 为 ：醇 酯 十 二 和 二 乙 二 醇 单 丁 酯 ， 比 列 为 ： 2:1
1、 按 照 配 方 顺 序 （ 1、 2、 3、 4、 5） 加 料 ，搅 拌 均 匀 防 止 加 入 水 后 助 剂 往 上 浮 。 5 2、 再 加 入 （ HG-8） 分 散 5-10 分 钟 左 右 10 0.3-0.5 中 速 进 行 搅 拌 加 入 消 泡 剂 均 匀 无 泡 后 进 行下列程序。 500 适量 加入色粒混合物，低速搅拌均匀 调 整 粘 度 （ 85-95KU） 、 出 料
多彩花纹涂料

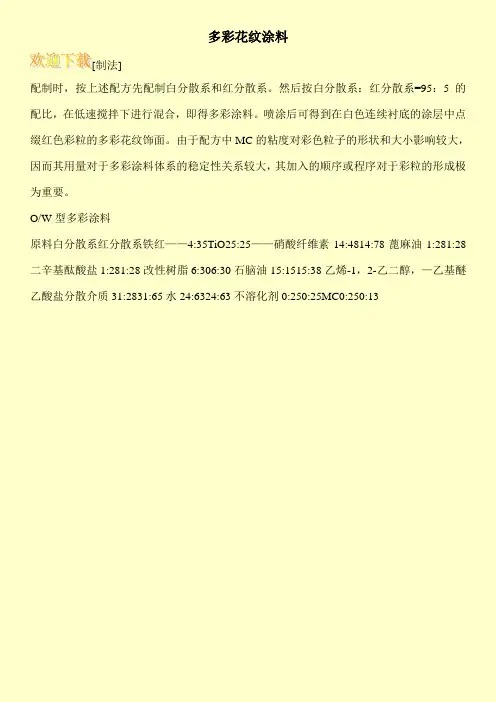

多彩花纹涂料
[制法]
配制时，按上述配方先配制白分散系和红分散系。
然后按白分散系：红分散系=95：5的配比，在低速搅拌下进行混合，即得多彩涂料。
喷涂后可得到在白色连续衬底的涂层中点缀红色彩粒的多彩花纹饰面。
由于配方中MC的粘度对彩色粒子的形状和大小影响较大，因而其用量对于多彩涂料体系的稳定性关系较大，其加入的顺序或程序对于彩粒的形成极为重要。
O/W型多彩涂料
原料白分散系红分散系铁红——4:35TiO25:25——硝酸纤维素14:4814:78蓖麻油1:281:28二辛基酞酸盐1:281:28改性树脂6:306:30石脑油15:1515:38乙烯-1，2-乙二醇，—乙基醚乙酸盐分散介质31:2831:65水24:6324:63不溶化剂0:250:25MC0:250:13。

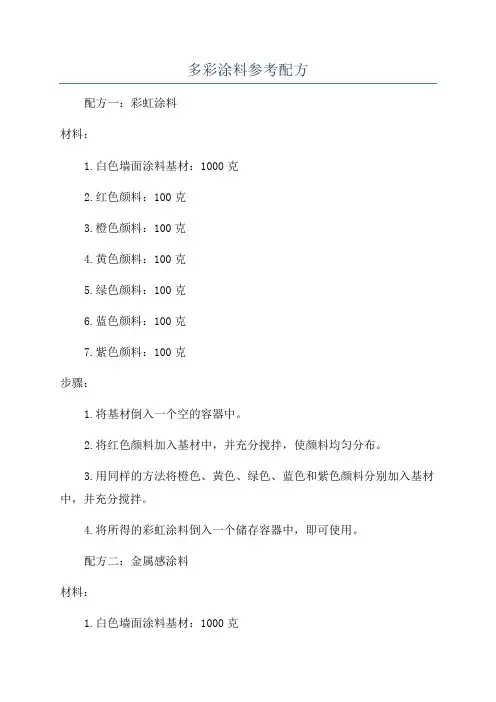

多彩涂料参考配方
多彩涂料参考配方配方一：彩虹涂料材料：1.白色墙面涂料基材：1000克2.红色颜料：100克3.橙色颜料：100克4.黄色颜料：100克5.绿色颜料：100克6.蓝色颜料：100克7.紫色颜料：100克步骤：1.将基材倒入一个空的容器中。
2.将红色颜料加入基材中，并充分搅拌，使颜料均匀分布。
3.用同样的方法将橙色、黄色、绿色、蓝色和紫色颜料分别加入基材中，并充分搅拌。
4.将所得的彩虹涂料倒入一个储存容器中，即可使用。
配方二：金属感涂料材料：1.白色墙面涂料基材：1000克2.银色颜料：100克3.金色颜料：100克4.珍珠色颜料：100克5.透明亮光剂：100克步骤：1.将基材倒入一个空的容器中。
2.将银色颜料和金色颜料分别加入基材中，并充分搅拌，使颜料均匀分布。
3.将珍珠色颜料加入基材中，并充分搅拌。
4.加入透明亮光剂，使涂料具有金属感。
5.将所得的金属感涂料倒入一个储存容器中，即可使用。
配方三：荧光涂料材料：1.透明水性漆：1000克2.荧光黄色颜料：100克3.荧光绿色颜料：100克4.荧光粉红色颜料：100克步骤：1.将水性漆倒入一个空的容器中。
2.分别将荧光黄色、荧光绿色和荧光粉红色颜料加入水性漆中，并充分搅拌，使颜料均匀分布。
3.将所得的荧光涂料倒入一个储存容器中，即可使用。
以上是三种多彩涂料的参考配方，您可以根据自己的需要进行调整和改进。
在制作多彩涂料时，一定要注意使用安全性高、环保的原材料，并按照正确的比例进行配方。
希望这些配方对您有所帮助！。
多彩涂料的制作配方及工艺
多彩涂料的制作配方及工艺工序一：调色基料生产工序二：保护液体制作水性多彩涂料的施工工艺水泥光面注意事项1.基面调整：清除污垢，水泥屑粉化处,铲除干净，重新将表面予以抹平或补平。
2.基面处理：水泥粉的状况：表面大部份都会有粉化物、污垢等必须清理干净。
3.水泥面的凹洞、缺角、平整度不一样时，凹洞部份：除了太大的洞外须由业主修补，其余小洞仍由施工者修补。
4.水泥面有时会龟裂、粉化：该现象应注意龟裂的裂痕大小、看光面的粉化程度，如果龟裂是结构体，就得先行补缝，如果是一般的龟裂，只要加以调整修补即可，如遇粉化须补强粉化部位时，以渗透底漆喷涂即可，如果无法消除粉化就得先用渗透底漆，然后再批水泥(水泥内须加渗透底漆) ，重新将表面予以抹平或补平。
5.水泥粉表面有湿湿的一块：原因是内部渗水，由于内部积水，使水气从墙壁渗透出来，处理方法要先将内部积水、渗水的地方去除掉，然后作防水措施，将通水(排水)口处理好，防止再次渗水。
6.墙面如有固定点或凸出来的钢筋：一般高楼或平房施工时都会搭脚手架，而脚手架固定点都钉在墙壁面，所以最好最有效的处理方法，就是将固定点转移，让固定点不影响修补时的美观，而凸出来的钢筋，如果为了将来增建的话，就不用磨掉，但须作防锈处理，并上漆。
水泥粗糙面注意事项1.基面调整：清除污垢，水泥屑粉化处,铲除干净，重新将表面予以抹平或补平。
2.基面处理：粗糙面最容易也最难处理的是粉砂面，一般粗糙面用手摸起来砂子就会掉满地或用铁物轻轻刮就会将粗砂细粉刮起这是最难处理的，一般使用粗糙面都是用木镘刀抹平，而此木镘刀就是最会发生前面所提的问题，因此在平时最好用铁或钢镘刀抹平，使表面不会发生此现象，而抹平的时间也得注意，刮平后应立即使用铁（钢）镘刀修饰，而不能等表面干燥后再抹平。
主要施工工艺1准备工作涂漆面的含水率应在8%以下，表面如有油渍，灰尘污物等杂物，须先行去除。
涂漆面如有浮灰，蜂窝等不平等现象，应先修补平整，经认可后方得施工。
好用的多彩漆参考配方
序号 1 2 原材料名称 去离子水 S482保护胶粉 合计 1 2 3 4 5 6 7 8 9 10 11 12 去离子水 纤维素250HBR 多功能助剂AMP-95 分散剂731A 润湿剂CF-10 1,3-丙二醇 消泡剂NXZ 钛白粉R996 高岭土1250目 防腐剂 分散相乳液Archsol®8017 7%S482保护胶溶液 合计 重量 供应商 一、制备7%保护胶溶液 930 70 1000 二、基础漆生产 534 8 1 3 1 10 2 10 140 1 260 30 1000
亚跨龙 陶氏 陶氏 陶氏 圣诺普科 四川龙蟒
1、按序号依次加入1～7，500转搅拌15分 钟； 2、加入8～11，1500转分散15分钟； 3、加入12,800转搅拌10分钟；
生产工艺
洛克伍德
搅拌状态下加入S482保护胶粉，600转分散 30分钟以上成透明胶液（冬季需适当延长时 间）
万华化学
三、造粒色点 将调好色的基础漆按重量比1:1加到7%的S482保护胶液中，用分散盘造粒。 四、基料配制 1 2 3 4 5 6 7 8 9 硅丙乳液Archsol®8086 成膜助剂Texanol 消泡剂NXZ pH调节剂AMP-95 1,3-丙二醇 去离子水 防腐剂 增稠剂Vesmody A401 稀释水 合计 1 2 混合造粒色点 基料 合计 200 12 1 1 12 150 1 3 20 400 五、多彩涂料配制 600 400 1000
将基料 伊士曼 圣诺普科 陶氏
按序号依次加入各种原料，充分搅拌20分 钟； 增稠剂用去离子水1:9稀释后加入；
万华化学
新型水包水多彩涂料
新型水包水多彩涂料[配方]
高分子合成乳液：含固量>42%，自制。
羟乙基纤维素：工业级，无锡电化厂生产。
分散剂F：工业级，上海化轻供应公司采购。
固化剂G：工业级，上海化轻供应公司采购。
乙二醇：工业级，上海化轻供应公司采购。
防霉剂，消泡剂，颜料等。
[制法]
预备物制备
1.分散剂F配制成2%水溶液。
2.羟乙基纤维素配制成2%水溶液。
3.各种颜料制成色浆，研磨至细度小于30μm
彩浆（分散相）制备
1.配方（重量份）
2.制备工艺
将分散剂溶液、蒸馏水和乳液按配方量投入配制罐，搅拌至均匀。
投入白浆和颜色浆，搅匀后投入乙二醇，并用消泡剂消泡，即得彩浆。
3.多彩涂料制备
[配方]
[制法]
在配制罐中投入配方量的HEC水溶液及1/2固化剂G，搅拌至固化剂溶解均匀。
将搅拌转速提高至200~700转/分，并将搅拌浆提至近液面处，使水相成旋涡状。
将彩浆缓缓倒入配制罐中，则彩浆在高速剪切下打碎成细长条状。
粒子的大小及形状由搅拌浆形状所决定。
加入一半左右彩浆后，补加其余固化剂，继续将彩浆全部加入，造粒过程结束。
根据需要加入适量珠光颜料和消泡剂，继续搅拌15分钟，过滤、出料。
多彩涂料参考配方
水性多彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备水500将水计量准确开动搅拌，用温水将水处理剂与降粘剂加入水中，慢慢加入KW-1、加完后需在高速下进行分散20~30分钟，使胶体溶成透明或半透明状。
水处理剂-降粘剂0.06+1KW-120-25HEC可以先在水里预溶6个小时以上，（也可以在填料浆研磨分散好以后用碳酸钙混合后慢慢加入填料浆中），如果直接使用，首先用1：3的碳酸钙混合一下在添加按照配方前后顺序依次加入分散灌内，进行高速分散25~30分钟细度达35um，以下进行下列程序。
基础漆最好PVC低一些，这样既省色浆，对稳定性也有帮助。
HEC-20S6分散剂-11242．5润湿剂1消泡剂2金红石型钛白501250目煅烧高岭土100硅灰石50调整PH值8~9细度达到要求后进行调整PH值，中速进行搅拌加入乳液和消泡剂均匀无泡后进行下列程序。
弹性乳液（或纯丙等）370消泡剂1．5KW-1(5%)水溶液100基础漆制备好之后，根据需要的大理石的花纹与图案的比例，调成各种色漆，然后进行下道工艺。
KW-5083、造粒子4、成品漆制备彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备1、胶体溶液制备水500将水计量准确开动搅拌，用温水将水处理剂溶解，慢慢加入KW-HZ、加完后需在高速下进行分散10~15分钟，使胶体溶成半透明状。
如果是小颗粒漆，可以加增稠剂调整一下粘度，粘度越高，颗粒越小，反正则大.水处理剂0.06+1KW-HZ102、基础漆的制备KW—H3可以先在分散水里然后用AM-95调PH值8-9，（也可以在填料浆研磨分散好以后用碳酸钙混合后慢慢加入填料浆中），如果直接使用，首先用1：3的碳酸钙混合一下在添加按照配方前后顺序依次加入分散灌内，进行高速分散25~30分钟细度达35um，以下进行下列程序。
基础漆最好PVC低一些，这样既省色浆，对稳定性也有帮助。
水包水初始配方
49.70 49.70 0.10 0.30 0.20
纤维素醚 (Tylose 30000 )
纤维素醚 (Tylose 6000) 氨水 (32%) BYK®-1640 钛白粉 Kronos 2300 重质碳酸钙 Omyacarb 2 GU
高速分散， 约20分钟
0.45
0.45 0.10 0.30 4.30 21.60
水包水多彩涂料起始配方
基础漆
自来水 多聚磷酸钠 DISPERBYK -199 (40%) 杀菌剂 (Acticide MBS)
®
保护胶溶液
34.60 0.10 0.40 0.20 自来水 多聚磷酸钠 LAPONITE S 482*2 OPTIGEL® WX*3
®
连续相
91.20 0.10 7.00 1.50 纯丙乳液*1 自来水 多聚磷酸钠 BYK®-1640 杀菌剂 (Acticide MBS)
®
*5 1,2-PG
, Pag8/9/2016e 1,
杀菌剂 (Acticide MBS)
高速分散，约20分钟
0.20
100.00
100.00
备注*5: 必要的时候加入1,2-丙二醇。
混合比例
34.60 0.10 2.80 基础漆 保护胶溶液 分散相 + 色浆*4 + 色漆 + 连续相 98:2 1:1 2:1 = 色漆 = 分散相 = 多彩涂料成品
纯丙乳液*1 (hydrophilic stabilized) BYK -1640 LAPONITE S 482*2 (Solution 7%)
低速搅拌，约10分钟
® ®1Biblioteka 0.00*1 纯丙乳液 - ALBERDINGK AC 2523; 高光泽，经济型, 经济型, 自交联, 固含量: 47% - 49% pH-value: 7.5 – 8.5 / 粘度: 500 – 4000 mPas / MFFT: approx. 0° C *2 LAPONITE® S 482 - 人工合成汉脱土液体级(含有专利保护的缓凝剂） *3 OPTIGEL® WX - 有机改性天然蒙脱石 *4 色浆 - 由润湿分散剂DISPERBYK®-199制备; 色浆混合比例取决于要实现的彩点设计效果 - 在北方特别是冬季，需要添加防冻剂，比如1,2-丙二醇.
多彩涂料配方
多彩涂料配方
多彩涂料配方
[配方]
Wt%硝化纤维素9~10乙二醇单丁醚1~5乙二醇单丁醚醋酯8~10醋酸辛酯3~4醋酸丁酯3~4顺酐松香树脂液5~8颜料2~5蓖麻油1~2邻苯二甲酸二丁酯1~2二甲苯30~40丁醇2~5纤维素(水溶性)0:1~0:3纯水20~25硫酸钠0:05~0:08其他(含正辛醇)1~2[制法]
分散相制备
配方量硝化纤维素、醋酸丁酯、丁醇、邻苯二甲酸二丁酯、二甲苯、乙二醇单丁醚等按一定顺序混合，使硝化纤维素完全溶解，加入顺丁稀二酸酐改性松香树脂液肪经轧制的色浆，充分混合均匀。
连续相制备
纤维素、硫酸钠和水回入溶解容器中，搅拌加热到85~90℃，然后迅速降温，制成透明溶液。
分散过程
容器中先回入连续相，开始搅拌，然后一次或逐渐加入分散相，搅拌一定时间，获得一种粒度一定的浆状物。
按不同颜色要求，将各颜色分散相分别造粒，然后复配，即制得多彩涂料。
多彩涂料配方-20
3—5
四、成品制备
28
硅弹乳液
250
29
水
175
30
调节剂
2.5
31
防腐剂
1
中速下依次投料后，再搅拌均匀
32
丙二醇
8
33
消泡剂
0.5
34
8% 改性膨润土 HE-026
30
35
各种色粒子（第三步）
500
低速下搅拌均匀15分钟
36
增稠剂 HE-030（1：3水稀释）
20
注：以上配方并不代表适用任何场合，使用前仍需进行实验的必要。
320 中速下依次投料后，再高速搅拌均匀
1.5
2
20
120 中速下依次投料后，再中高速搅拌均匀
2
5
16
三、造粒子
24
HG-1胶体溶液（第一步)
25
HG-7
26
各种色漆（第二步）Leabharlann 27HG-9100
2
先加入24.25混全、合均匀，再加入26，按
照粒子大小切割，再过10、20、30目筛
100
网，最后加入27
20
8% HG-1 水溶液
21
润湿剂
22
偶联剂 HE-080 Ⅱ型
23
增稠剂 HE-030（1：3水稀释）
添加比例
工艺说明
92
胶体溶液制备，中速分散15-30分钟，胶粉
8
完全溶解即可。备用
315
6
1.5
3
1.5 低速下依次投料后，再高速搅拌均匀
10
5
20
70
70
6
5
中速下依次投料后，再高速搅拌均匀
多彩涂料配方
多彩，以其逼真的仿花岗岩效果，以及相对于干挂大理石便宜多的价格，受到大众的青睐。
常见配方：
光油配比：100份乳液6份texanol 5份丙二醇1份杀菌剂
保护胶：
7%W200胶粉+1%无水焦磷酸钠（无水焦磷酸钠主要是为了降低保护胶的粘度，具体用量可以根据实际情况调整，且焦磷酸钠有无水和带结晶水之分）
基础漆配方一
基础漆配方二
水548水700杀菌剂 1.6杀菌剂2481FQ 纤维素9SR-237钛白5PD-1531250目高岭
土
75731A 分散剂0.2HBR-250纤维素 3.5X-405润湿剂0.2三星8821纤维素 3.8A10润湿剂 1.5AMP-953R-595钛白15TD-6润湿剂21250目高岭土220NXZ 4A10润湿剂 1.5texanol 10RS-9389乳液，弹性乳液200RS-733200合计
1000
1312增稠剂3合计
1000
成品配比
色漆：保护胶：光油=345:360:295（打点子可以人工，也可以用机器，大家根据自己的实际情况定，现在市场上也有专门的多彩机械出售)
而且一般成品以ASE-601:1兑水后增稠。
(切记不要直接加增稠剂，很容易造成多彩成品结块，要兑水后加入，有必要，可以1:2兑水)
对了，基础漆的粘度控制在100~120KU左右。
自己根据情况确定。
W200保护胶产自江苏泗洪汇智化工，性价比比较高。
价格在60元/kg左右。
水性多彩涂料配方
水性多彩涂料配方
水性多彩漆分四步制作完成：1、制备水溶液；2、制备基础漆；3、保护胶制备与造粒工艺；4、成品漆制备。
一、水溶液制备
H2O920
HG-1保护胶粉80
二、基础漆制备
H2O390
HE-035铵盐分散剂6
HE-045非离子润湿剂1
HE-013消泡剂3
杀菌剂1
金红石钛白粉20
4000目煅烧高岭土85
HG-2（Ⅱ）交联剂8
HS-30000纤维素4
AP-95ph调节剂2~3
乙二醇10
成膜助剂5
HRS-180乳液330
HG-6润湿剂3
HG-5硅基活性胶20
8%HG-1水溶液100
HG-6润湿剂2
HE-080Ⅱ型偶联剂5
HE-030增稠剂3（1︰3水稀释）-12
三、胶体溶液制备与造粒工艺
H2O920
HG-1保护胶粉80
HG-7交联稳定剂20
HG-9（Ⅱ）定型稳定剂15
各种色粒1000
四、成品漆制备
HRS-180乳液250
H2O192
AP-95pH值调节剂2~3
HE-007杀菌防霉剂1
乙二醇8
成膜助剂8
8%HE-026膨润土溶液30
消泡剂0.5
各种色粒500
HE-030增稠剂2-3（1︰3水稀释）--8
中国新型涂料网。
多彩涂料配方范文
多彩涂料配方范文多彩涂料是一种高质量的涂料，通过添加不同颜色的颜料或颜料颗粒来实现多彩效果。
多彩涂料在建筑装饰、艺术绘画和家居装饰等领域广泛应用。
下面是一种常见的多彩涂料配方。
原材料：1.乳胶漆基料：乳胶漆基料是多彩涂料的主要成分，它提供涂料的黏性和稳定性。
乳胶漆基料通常由乳胶、树脂、溶剂和助剂组成。
2.颜料：颜料是实现多彩效果的关键。
常见的颜料包括红、黄、蓝、绿、橙、紫等颜色。
颜料可以是粉状或颗粒状。
3.增稠剂：增稠剂是为了使涂料更容易施工和更容易粘附在涂料表面。
常见的增稠剂有羟乙基甲基纤维素（HEMC）和聚丙烯酰胺等。
4.防腐剂：防腐剂用于抑制涂料中的细菌和霉菌的生长，保持涂料的质量和稳定性。
5.抗氧化剂：抗氧化剂用于减少涂料在空气中接触氧气导致的变色和老化。
6.粘度调节剂：粘度调节剂用于调节涂料的黏度，使施工更加容易。
7.应力分散剂：应力分散剂用于减少涂膜在干燥和固化过程中产生的内部应力，提高涂膜的质量和耐久性。
配方步骤：1.将40%的乳胶漆基料倒入搅拌桶中。
2.慢慢加入颜料，根据需要调整颜色和浓度。
搅拌均匀，确保颜料完全分散在基料中。
3.加入适量的增稠剂，根据需要调整涂料的粘度。
搅拌均匀，确保增稠剂均匀分散在涂料中。
4.加入适量的防腐剂和抗氧化剂，保持涂料的稳定性和耐久性。
5.加入适量的粘度调节剂，根据需要调整涂料的黏度。
6.加入适量的应力分散剂，提高涂膜的质量和耐久性。
7.搅拌涂料至均匀，并进行必要的测试和调整。
根据需要，可以添加更多的颜料来调整颜色和效果。
8.完成搅拌后，涂料可以使用或存储在密封容器中，以免涂料失去质量和稳定性。
这是一种基本的多彩涂料配方，可以根据需要进行调整和改进。
使用不同的颜料和比例可以实现各种各样的多彩效果。
同时，根据使用场景和要求，还可以根据需要添加其他的助剂和材料来改善涂料的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（PA10D,PE257最新应用参考配方）：
A：分散相制作
色浆：1-5%，建议使用透明氧化铁系列
PE257:95-99%,中高速混合均匀
B：连续相制作
2.5%HEC:70%
PA10D:30%
ASE60:0.4%,中高速混合均匀,粘度90KU左右，有一定触变性
C:多彩粒子制作
连续相：分散相以1：1至2：1比例混合，
D:多彩涂料产品制造
混合多种单色粒子即可。
此配方的特点：1，配方简单，减少原料品种有利于生产控制，品质控制。
2，连续相为透明清液，多彩涂料外观好，稳定性有很大提高。
3，使用色浆用量少，分散相比重较低，粒子不易沉降，稳定性更好。
PA10D,PE257在水性多彩涂料中的试验已经好些工程师做过，对其中的一些问题，我也陆续解答过，照顾一些刚接触水性多彩的朋友，我整理一下稍详细的配方：如下：
水性多彩涂料参考配方
1：分散相无粉配方：
分散相制作
弹性乳液：60%
色浆调色：1%-2%
PE257: 40%
中高速分散均匀
连续相制作
弹性乳液：70%
PA10D: 30%
ASE60: 0.4%
TT935: 0.4%
消泡剂：0.2%
中高速分散均匀，粘度以90KU左右
单色粒子制造
连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。
多彩涂料产品制造
混合多种单色粒子即可。
注意以低剪切力短时间内混合均匀为好。
2：分散相，连续相有粉配方：
分散相制作
乳液：25%
9#砂（150-200目）： 22.5%
800高岭土或重钙： 10%
成膜助剂：2%
AMP95: 0.25%
消泡剂：0.25%
色浆调色：1%-2%
PE257: 40%
中高速分散均匀
连续相制作
乳液：32.4%
9#砂（150-200目）： 25%
1250透明滑石粉：10%
成膜助剂：2%
PA10D: 30%
ASE60: 0.2%
TT935: 0.2%
消泡剂：0.2%
单色粒子制造
连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。
多彩涂料产品制造
混合多种单色粒子即可。
注意以低剪切力短时间内混合均匀为好。
对水性多彩涂料喷涂后的效果，有些地方需要平整些，用PA10D,PE257的配方相应要作修改，下面是一例：1：分散相配方：
分散相制作
弹性乳液：10%
调色乳胶漆：1%- 5%
PE257: 85%
中高速分散均匀
连续相制作
弹性乳液：70%
PA10D: 30%
ASE60: 0.4%
TT935: 0.4%
消泡剂：0.2%
中高速分散均匀，粘度以90KU左右
单色粒子制造
连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。
多彩涂料产品制造
混合多种单色粒子即可。
注意以低剪切力短时间内混合均匀为好。
此配方降低了分散相彩点的固含，彩点干后显较平整
RHEOLATE 278 流平剂
R-278为聚氨酯缔合型流平改性剂，赋予水性涂料极佳流动性和流平性能。
优点：
Ø 极佳流动和流平性
Ø 优良抗涂料分水分层性
Ø 出色成膜性
Ø 良好的润湿和基材附着性
Ø 适用体系广泛
Ø 涂料施工时无飞溅
Ø 对PH不敏感
Ø 添加方便
典型技术指标：
组份聚氨酯基树脂溶液
外观半透明液体
非挥发份 25%±0.5%
载体溶液丁基卡必醇/水，20/80
粘度（cps） < 6000
应用范围：
各类水性体系，适合于无光、半光、蛋壳光和有光体系
使用方法：
在配漆阶段直接加入或用水/丙二醇以1：1稀释后在缓慢搅拌下加入。
添加量：
R-278的典型用量以涂料重量百分比计为0.3-0.5%。
贮存：
R-278应保存于4℃以上。
如果结冻请缓慢融化并取样在玻璃板上，用另一块玻璃板夹住来检查有无颗粒，如果发现有，则不能使用
THIXOL 53L水性增稠、防沉、抗流挂剂●概述THIXOL 53L为液体的丙烯酸缔合型增稠剂，在水性体系提供强假塑性的流变性能。
THIXOL 53L能显著的防止沉降、抗流挂，而不影响流平性。
丙烯酸增稠剂-受益于高帝斯（COATEX）THIXOL™ 独特的流变学技术-可增加水性体系屈服值的同时保持低的高剪切率粘度，确保相对慢的施工停止剪切后的粘度恢复时间。
THIXOL 53L独特的触变性和剪切变稀赋予体系明确的优势：流平且不产生流挂。
●参考技术指标化学成份：丙烯酸共聚物乳液外观：乳白色液体@20℃活性成份：30±1% PH 值： 3.0±1 @20℃比重： 1.06±0.02 g/cm3 @20℃●特性THIXOL 53L为丙烯酸缔合型增稠剂，在体系PH值8-9达到最佳的性能。
THIXOL 53L是缔合型的碱增稠剂，在对介质水相增稠的同时，通过其疏水基交联缔合作用增强低剪切率粘度，因此防止沉降和流挂现象。
涂料施工后停止剪切，THIXOL 53L恢复低速率粘度，提供真正的触变效应并改善流平和流挂的最佳平衡：达到最佳的流平且不产生流挂。
THIXOL 53L能有效的和缔合型增稠剂配合使用，如COAPUR 3025,COAPUR 5035,COATEX BR125P,COATEX RHEO 2100，有效地提高高剪切率粘度从而减少飞溅，改善流平性和涂膜丰满度，尤其在平光和半光乳胶漆。
THIXOL 53L可在厚涂配方体系中单独使用。
THIXOL 53L和通常应用的颜料浆无相容性的问题。
相反的，它有助于减少颜料浮色。
THIXOL 53L是液体产品，方便使用。
可在涂料生产的任何阶段加入，尤其最后调漆阶段加入。
THIXOL 53L是无溶剂产品因此可以应用于零V.O.C.配方体系中。
THIXOL 53L的用量为0.1-1%（干对配方总量），通常的用量低于0.5%（干对配方总量）。
●FDA&BGVV状况THIXOL 53L遵守欧洲环保涂料制造标准，符合美国FDA和欧洲BGVV规定如下：BGVV 22 ●储存THIXOL 53L在通常的密封储存条件下稳定，避免冻结和受热。
THIXOL 53L应在+5℃--+40℃运输和储存，防止阳光直接照射。
●包装25公斤和200公斤桶包装。
R-212是一水性涂料用聚醚聚氨酯缔合型流变改性剂。
其不含挥发性有机化合物，特别设计给在应用时需要提高涂膜流平和无VOC的水性涂料及其它水性系统包括油墨、胶水及密封胶等。
优点：
Ø 无VOC（挥发性有机化合物）
Ø 优良流动和流平性
Ø 和涂料体系相容性好
Ø 提高成膜性和基材湿润性
Ø 良好展色性
Ø 微生物稳定性
Ø 不受PH值影响
Ø 方便添加
典型技术指标：
成份聚醚型聚氨酯树酯水溶液
外观奶白色
不挥发份 20%±0.5%
载体溶剂水
应用范围：
各种水性涂料、水性油墨等
添加方法：
调漆阶段在缓慢搅拌下加入，混合均匀即可，如有需要，亦可先用水或丙二醇调稀使用。
添加量：
R-212的典型用量0.5-1.0%涂料重量
储存:
R-212需存于4℃以上。
在意外结冻时，慢慢是其溶解，取样少许于玻璃片上，用另一片玻璃夹住，观察有否颗粒。
如有，即请不要使用。
一、代理国外品牌ALCO CHEMICAL（美国，ICI的一员）系列水性分散剂、增稠剂、润湿剂；BUSSETTI & CO GMBH（奥地利1880）系列水性消泡剂、抑泡剂、脱泡剂；SEC GMBH（德国1913）系列乳液蜡疏水性、抛光抗粘连剂；BODE CHEMIE（德国1924）系列水性防腐剂、干膜防霉防藻剂。
二、主要产品特性分散剂602N 钠盐类4 5% 色浅低泡、加量小、对各颜添料通用、极佳储存稳定性；分散剂462 氨盐类42% 耐抗水、展色性好、高固含、加量少达到分散佳效；增稠剂L344 改性碱稠增粘高抗水分、流平好、流动性极佳、有丝绸质感；增稠剂SL78 改性碱稠高触变、适用弹性拉毛、耐抗水、表观丰满毛尖圆润；消泡剂DF412 矿物油类适用各水性体系、相溶性好、消泡快，抑泡力极佳、长效；消泡剂G-780 金属皂类型中PVC常用、白乳化效果好、瞬时消泡、长效消泡；消泡剂G-788 改性硅类中高内外墙档、相容性好、寻抗起泡佳、长效；消泡剂DA234 复合硅类专用弹性质感体系、快速破泡、不产生缩孔针眼；疏水剂LP50 乳液蜡50% 加量小0.8%左右荷叶效果、不影响涂料二次重涂性；抛光剂S -100 高聚乙烯蜡水性木器用、改善抗粘连、抗刮伤、提高滑爽性、罩光；润湿剂PE100 非离子型表面活性剂易润湿，降低表面张力；羟乙基纤维素HEC250 非离子型增稠，粘结，有乳化，分散稳定等作用。
