柔性防水套管尺寸对照表
柔性防水套管规格表
柔性防水套管是管道工程建设中的重要管件，具有穿墙、防水、抗沉降的作用，应用十分广泛，在设计图纸中一般采用公称直径（DN）表示，目的是为了根据公称直径来确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。
用户在选型时，可根据如下规格表来确定型号。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等管道配件。
所有产品严格按照国家标准设计生产，特殊规格型号可按用户要求订做加工。
更多问题请致电河南中天管道配件有限公司。
防水套管图集
工程中常用的防水套管都是依据02S404防水套管图集设计生产，此图集由中国建筑标准设计研究院出版，图集中对防水套管的尺寸、厚度、做法等都有严格的要求，具体参数如下：
柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
此防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定。
若有疑问可向河南中天管道配件有限公司咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工等大中型工程，产品严格按照国家标准设计生产，特殊规格型号可按用户需要和要求订做。
欢迎广大用户致电详询。
柔性防水套管主要尺寸重量表及价格
柔性防水套管的作用就是在工程的绑钢筋的时候预留安装柔性套管的位置。
然后把套管焊接在钢筋上，固定好。
然后合模打灰。
与被穿越的管道没有直接连接的。
就是安装管道的时候管道是从里面直接穿过去。
而且中间有缝隙。
这个缝隙是安装的时候在里面放，聚氨酯，沥青，油麻，或者膨胀止水条之类的东西进行封堵。
起到防水的作用。
那么各个型号的价格和主要尺寸重量表是怎样的呢？
20-3000：一般价格在50元以上。
如果消费者购买一个，其价格一般在90元左右；如果消费者购买数量大于50个，其价格在75元左右。
DN150：一般价格在40元以上。
如果消费者购买一个，其价格一般在50元左右；如果消费者购买数量大于50个，其价格在45元左右。
DN20-DN2000：一般价格在100元以上。
如果消费者购买一个，其价格一般在140元左右；如果消费者购买数量大于50个，其价格在130元左右。
02S404：其价格一般在200元以上。
如果消费者购买一个，其价格一般在230元左右；如果消费者购买数量大于50个，其价格在220元左右；如果消费者购买的数量大于100个，其价格在200元左右。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照标准图集设计生产，特殊规格型号可按用户要求或图纸订做。
柔性套管的规格及尺寸
图纸实物图都有。
举例详细说明一下，有很多客户第一次购买柔性防水套管时会问我们穿219的钢管是不是要用273的柔性防水套管？不用的，穿219钢管就使用DN200的柔性防水套管，我们在制造柔性防水套管时是按照02S404国家标准图集制造的，DN200的柔性防水套管是使用265mm（D2尺寸）钢管制作，法兰压盘内经为226mm（D3尺寸），219mm的工作管在DN200的柔性防水套管中间穿过时，管子外壁与防水套管法兰压盘内经之间有约3.5mm的缝隙，这时通过压紧螺栓挤压橡胶密封圈变形来完成管子与柔性防水套管之间的密封。
由此得知在使用柔性防水套管时穿多大的管子就使用多大的柔性防水套管就可以，不要加大尺寸购买，最好在购买使用柔性防水套管时告知厂家工作管尺寸，以免预埋口径错误导致后期管道无法安装。
刚性套管,防水套管,柔性套管,尺寸对比表
人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

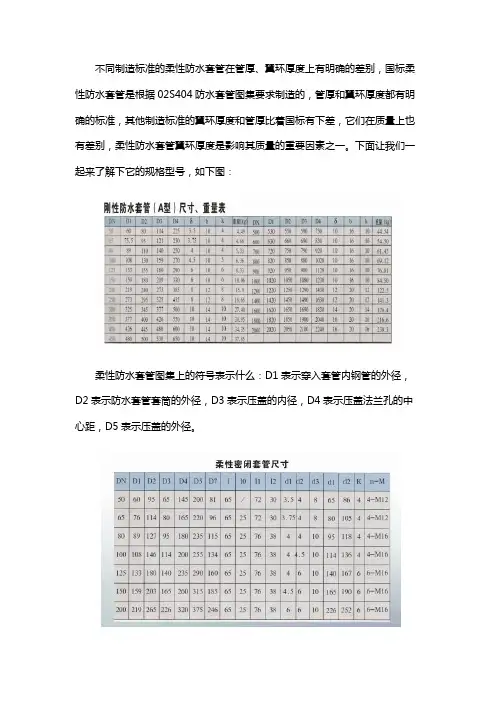

a型柔性防水套管各种型号规格汇总
不同制造标准的柔性防水套管在管厚、翼环厚度上有明确的差别，国标柔性防水套管是根据02S404防水套管图集要求制造的，管厚和翼环厚度都有明确的标准，其他制造标准的翼环厚度和管厚比着国标有下差，它们在质量上也有差别，柔性防水套管翼环厚度是影响其质量的重要因素之一。
下面让我们一起来了解下它的规格型号，如下图：
柔性防水套管图集上的符号表示什么：D1表示穿入套管内钢管的外径，D2表示防水套管套筒的外径，D3表示压盖的内径，D4表示压盖法兰孔的中心距，D5表示压盖的外径。
管道介质在流通时会随着温度、流通速度等的变化而发生位移，柔性防水套管的翼环在这时候就凸显出了重要性，它可以起到很好的固定作用，当穿墙管道发生位移甚至歪曲、变形时柔性防水套管的安装可以很好的保护管道，避免其与墙体直接摩擦造成损坏，翼环接在套管上，很好的固定了防水套管，可以经得住长时间的使用，因此选择高标准制造要求的柔性防水套管，使用效果和使用寿命更能得到保障。
中天管道配件有限公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、双法兰传力接头、A型柔性防水套管等。
产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。
柔性防水套管尺寸对照表
常用的防水套管分为刚性和柔性。
应当指出，防水套管是根据建筑科学研究院开发和设计的S312和02s404标准图集制造的。
柔性防水套一般适用于管道穿墙，有振动或防水要求严格的结构。
如果穿墙处的墙不是混凝土，则应换成混凝土墙，并且套管必须一次固化在墙中；刚性防水套管适用于饮用水池防水套管的安装，该防水套管是在石棉水泥填满并填充密封膏后进行的，接缝中的所有接触面均应无锈，无油漆和污垢，并且保持清洁干燥。
防水套管适用于建筑，化工，钢铁，自来水，污水处理等单位。
国家标准防水套管是根据建设部的02s404或S312标准图集选择和生产的，对法兰厚度，法兰环厚度，管径和厚度有严格的要求。
非标准表示在外观和总体结构符合标准图集时，在选择材料时放宽了对法兰厚度，法兰环厚度，管道直径和厚度的要求。
严格来说，这些产品是不合格的。
当然，在一定程度上放宽标准不会影响使用，但是过度放宽标准会影响使用性能！安装防水套管时，应严格按照图册进行预留孔的施工。
防水套管我们听了很多，耳熟能详。
产品结构从外观上比较简单，简单的产品在安装中也需要注意很多方面，以下是对安装的小小影响，可以影响产品的内容，可以阅读参考。
1.刚性防水套管适用于铸铁管和非金属管，但有关尺寸应根据管壁厚度进行校正。
2.对翼环和钢套进行加工后，应在外壁涂一次底漆。
3.机壳尺寸表中列出的材料重量是钢制机壳（机壳长度的L值计算为200 mm）和翼环的重量。
钢套和翼环由A3材料制成，并用T42焊条焊接。
4.对于套管穿过墙壁的墙壁，如果遇到非混凝土墙壁，则应使用混凝土墙壁。
II型机壳的混凝土浇筑范围应比翼环直径（D4）大200毫米，并且必须一次将机壳倒入墙壁。
外壳中的填料应紧密压实。
5.防水套处混凝土墙的厚度不应小于200毫米，否则应加厚墙的一侧或两侧。
加厚部分的直径应比翼环（D4）的直径大200毫米。
刚性套管,防水套管,柔性套管,尺寸对比表
刚性防水套管对应规格（图中φ对应D2）
{
人防套管和柔性套管的区别在哪
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
a型柔性防水套管尺寸对照表
随着经济的高速发展，建筑业的发展也特别的迅速，这就造成了A型柔性防水套管的使用量逐渐的增多，随之销售这个产品的厂家也多了起来。
那这些厂家销售的产品尺寸是多少呢？想必消费者也是比较想知道的，因为知道了具体的参数，才能进行有效的购买。
那下面，就具体的对照表给大家分享一下，以便大家进行了解。
具体的尺寸对照表是：
型号（DN）穿管口径（mm）套管口径（mm）
50 60 95
65 76 114
80 89 127
100 108 146
125 133 180
150 159 203
200 219 265
250 273 325
300 325 377
350 377 426
400 426 480
450 480 530
500 530 585
600 630 690
700 720 780
800 820 880
900 920 980
1000 1020 1080 以上就是河南中天管道配件有限公司分享的全部内容，希望对大家有所帮助。
该公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、过滤器、堵漏器、平焊法兰等各种管道配件。
柔性防水套管规格尺寸对照表
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的，所以，生产的尺寸也是相同比较统一，那具体尺寸有哪些呢，别急，下边为大家整理了具体的尺寸对照表，一起来看看吧。
注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且需将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
一：防水套管说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。
4.穿管处混凝土墙厚应小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
5.套管的重量以L=300计算如墙厚大于300时，应另行计算。
产品别名：柔性防水套管、02S404防水套管接头规格：DN15-DN3200产品颜色：天蓝色、红色实物颜色见商品展示图片.适用范围：钢管、PP管产品认证：国际ISO9001-2001产品等级：A级工作温度：-20度至80度（还可加工整体304、316、316L不锈钢）二：产品特点1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵.2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边或两边加厚，加厚部分的直径至少为D5+200.4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。
5、柔性填料材料：沥青麻丝，聚苯乙烯板，聚氯乙烯泡沫塑料板。
柔性套管的规格及尺寸
柔性防水套是一种金属管件，适用于振动或要求严格的防水要求的结构。
一般制造商是根据建筑科学研究所开发和设计的S312和02s404标准图集制造的。
如果柔性防水套管穿过的墙壁穿过墙壁，则如果不是混凝土，则应使用混凝土墙，并且套管必须一次在墙壁中固化；柔性防水套管广泛应用于建筑，化工，钢铁，自来水，污水处理等单位。
通常，在制作水池时使用套管，这是通向水池的管道的通道。
但是普通的套管很难密封，因此在套管和管道之间以及套管和壁之间会漏水。
只有防水套管才能解决套管与墙体之间的漏水问题，而不能解决套管与管道之间的密封问题。
柔性防水套管可以解决两个问题。
套管可分为：普通套管-比要使用的管道厚2-4厘米，固定在管道穿过的墙壁或板上。
柔性套管-即在套管与管道之间用柔性材料密封以达到密封效果。
刚性套管-通过用刚性材料堵塞套管和管道来实现密封效果。
防水套管-用于防止液体泄漏的地方（例如水池，化粪池，地下室等），在套管的外壁上增加不少于1圈防水翼，因此，当将其倒入墙壁中时，外壳将成为一个整体，并且不会因膨胀和收缩因裂缝而产生泄漏分类根据与标准图集可以分为：国标和非标。
国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。
非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则会影响到使用性能。
根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。
二者在外形尺寸、结构形式上都有不同。
技术指标DN15mm—DN3200mm。
柔性防水套管规格表
柔性防水套管是管道工程建设中的重要管件，柔性防水套管规格由型号，穿管口径，套管口径组成，在设计图纸中一般采用公称直径（DN）表示，目的是为了根据公称直径来确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。
详细参考下表来选型。
随着防水套管的需求的提升，柔性防水套管的规格种类也越来越多，而种类数量的增多，也使得大家在选购的时候特别的纠结，如果想要得到更好的使用体验，建议大家在了解不同
厂家的生产规格后再进行选择。
刚性套管,防水套管,柔性套管,尺寸对比表
人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
柔性防水套管尺寸标记说明
柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，共浇注混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。
表中DN尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。
我们通常所说的DN是代表公称通径也就是型号，例如DN100的柔性防水套管。
对照02s404图集尺寸那就是穿管内径为100mm，内径100mm的钢管厚度按照规定为4mm厚，所以管外径为108mm，然后要穿进防水套管里面，如果压盖的内径为108mm的情况下穿管将比较困难，所以压盖的内径要与要比管外径大几毫米，所以压盖的内径规定为114mm。
防水套管的直径可分为外径、内径、公称直径，管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是防水套管的规格名称。
管子的公称直径和其内径、外径都不相等。
公称直径是接近于内径，但是又不等于内径的一种防水套管直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
