初三物理电阻练习题

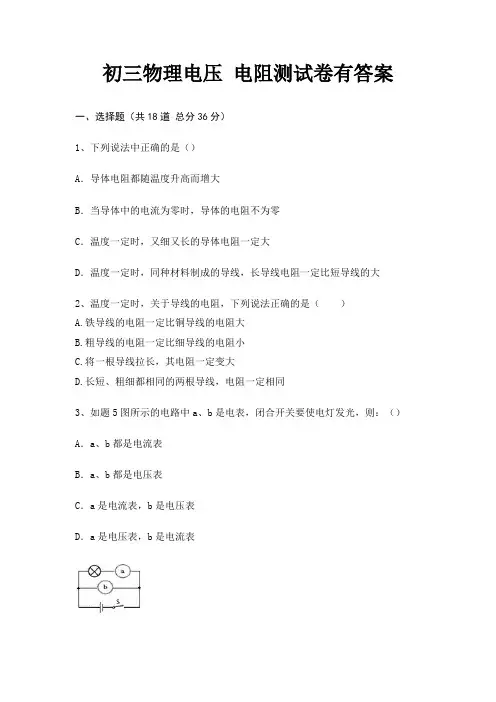

初三物理电压 电阻测试卷有答案
初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、下列说法中正确的是（）A．导体电阻都随温度升高而增大B．当导体中的电流为零时，导体的电阻不为零C．温度一定时，又细又长的导体电阻一定大D．温度一定时，同种材料制成的导线，长导线电阻一定比短导线的大2、温度一定时，关于导线的电阻，下列说法正确的是（）A.铁导线的电阻一定比铜导线的电阻大B.粗导线的电阻一定比细导线的电阻小C.将一根导线拉长，其电阻一定变大D.长短、粗细都相同的两根导线，电阻一定相同3、如题5图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表4、下列说法中正确是（）A．电路两端有电压，电路中就一定有持续的电流B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流C．电压是电路中形成电流的原因D．电路中有电流不一定有电压5、右图所示的电路中，、、表示的是电流表或电压表，当开关S1、S2都闭合时，灯正常发光，各电表均正常工作。
下列说法正确的是（）A．、、都是电压表B．、、都是电流表C．、是电流表是电压表D．、是电压表是电流表。
6、电路中有一根锰铜合金线，若要使它的电阻变小，可采用A．减小它两端的电压B．增大通过它的电流C．将它拉长后再接回电路D．将它对折后再接回电路7、关于电源、电流、电压、电阻下列说法正确的是（）A．电源是提供电压的装置，电源即为电压B．电压是形成电流的原因，有电压就有电流C．电阻表示对电流的阻碍作用，所以通过一个导体的电流增大了，说明电阻减小了D．以上说法都不正确8、关于电流表和电压表的使用，下列说法中不正确的是【】A．使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转调零螺丝进行调节B．不允许把电流表直接连接到电源两极C．电压表使用时应与待测用电器并联D．使用双量程电表时，应先试用小量程9、关于导体的电阻，下列说法正确的是A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻与电流、电压大小无关10、如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是A．电流表坏了B．灯L1断路C．灯L2灯丝烧断D．电流表和灯L1、L2都坏了11、图1所示电路，L1的电阻比L2的大.开关闭合，灯均发光，则()A.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数12、有甲、乙、丙三根同种材料制成的导线，甲和乙导线长为1m，乙导线粗些；甲和丙导线粗细相同，丙导线长为1.5m，则按电阻由大到小排列的三根导线应是（）A．甲、乙、丙B．丙、乙、甲C．丙、甲、乙D．甲、丙、乙13、如图所示的滑动变阻器分别接在了不同的电路中，当每个滑动变阻器的滑片都向右滑动时，接入电路中的电阻变大的是14、如图所示电路，两盏相同的电灯在闭合开关后都能发光。
初三物理电阻练习题及答案
初三物理电阻练习题及答案1. 选择题：1) 当串联电路中的电流增大时，总电阻会：A) 增大B) 减小C) 保持不变D) 无法确定2) 以下哪些元件是电子器件？A) 电池B) 导线C) 二极管D) 开关3) 阻值为2欧的两个电阻并联，其总电阻为：A) 1欧B) 2欧C) 3欧D) 4欧4) 电阻率是指：A) 电阻器的阻值B) 电流的大小C) 电阻器的尺寸D) 电阻材料的特性5) 在直流电路中，电阻与电流成正比，电压与电流成正比，电阻与电压的关系是：A) 成正比B) 成反比C) 无关D) 无法确定2. 填空题：1) 根据欧姆定律，电流I等于电压U与电阻R的__________。
2) 当电阻R不变时，串联电路的总电阻等于每个电阻的阻值之和：R总 = _________。
3) 阻值为4欧的一个电阻与阻值为6欧的一个电阻并联，总电阻为：R总 = _________。
4) 电阻率是指电阻器的阻值与__________的比值。
5) 根据欧姆定律，当电压U不变时，电阻R越大，则电流I越__________。
3. 计算题：1) 一个电源电压为6伏，电阻为3欧，求通过电阻的电流值。
解答：根据欧姆定律，I = U / R = 6伏 / 3欧 = 2安。
2) 一个串联电路中，电压为12伏，总电阻为4欧，求电流的大小。
解答：根据欧姆定律，I = U / R = 12伏 / 4欧 = 3安。
3) 一个并联电路中，电压为10伏，两个电阻分别为5欧和10欧，求总电流的大小。
解答：根据并联电路的公式，1/R总 = 1/R1 + 1/R2，带入数值计算可得，1/R总 = 1/5 + 1/10 = 3/10 ，即 R总 = 10/3 欧。
根据欧姆定律，I = U / R总 = 10伏 / (10/3欧) = 3安。
4) 电阻的阻值为8欧，长度为2米，截面积为4平方毫米，求该电阻的电阻率。
解答：电阻率 = (阻值 * 截面积) / 长度 = (8欧 * 4平方毫米) / 2米 = 16毫欧米。
初三物理电阻练习题
初三物理电阻练习题(共3页) -本页仅作为预览文档封面，使用时请删除本页-初三物理电阻练习题一、选择题1、在“测量小灯泡的电阻”实验中下列说法错误的是( )A．闭合开关前，滑动变阻器应放到最大阻值的位置B、滑动变阻器起到保护电路的作用C．滑动变阻器起到改变小灯泡两端电压多次测量取平均值，可减小误差的作用D．应连好电路后，再把滑动变阻器连入电路中2、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路3、如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P:A.向左移动; B.向右移动;C.向左向右移动都可以;D.条件不足，无法判断.4、一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是( )A．两次测量加在灯泡两端的电压不同 B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同 D．两次测量室内的温度不同5、阻值都为10Ω的两个电阻并联后，其等效电阻为:A．5Ω; B．10Ω; C．20Ω; D．40Ω.6、在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是:A.连接电路之前，先断开开关;B.应先从电源的正极开始连接，开关应靠近电源的正极;C.在无法估计被测值大小时，电流表、电压表应选用较大的量程;D.不能把电流表直接接在电源的两极上.7、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗 B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗 D．电压表示数变大，电流表示数变大，灯泡变亮8、在测电阻实验，如图6中a、b电表分别表示〔〕A．a是电流表，b是电压表 B．a是电压表，b是电流表C．a、b都是电压表 D．a、b都是电流表9、在用伏安法测电阻的实验中下列做法中有问题的是（）A．连接线路的过程中开关应处于断开状态B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置C．电流表串联在被测电路电压表并联在被测电阻两端D．试触时发现电流表指针的反方向偏移电压表正常此时断开电路将电池的正负极对调10、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路11、一只100的电阻与一只1的电阻并联，并联后的总电阻（）A．等于1 B．小于1 C．等于101 D．大于1，小于10012、如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大B．灯泡L亮度变亮，电压表示数变大C．灯泡L亮度不变，电压表示数不变D．电流表示数变大，电压表示数变大13、关于公式R=，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关14、粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2 C．I1=I2，U1＞U2 D．I1=I2，U1＜U215、一段导体两端的电压是4．0V时，导体中的电流是1．0A，如果将其两端的电压减小到2．0V，导体中的电流变为（）A．2．0A B．0．25A C．3．0A D．0．50A二、填空题216、把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是_____，R1、R2两端的电压之比是_______。

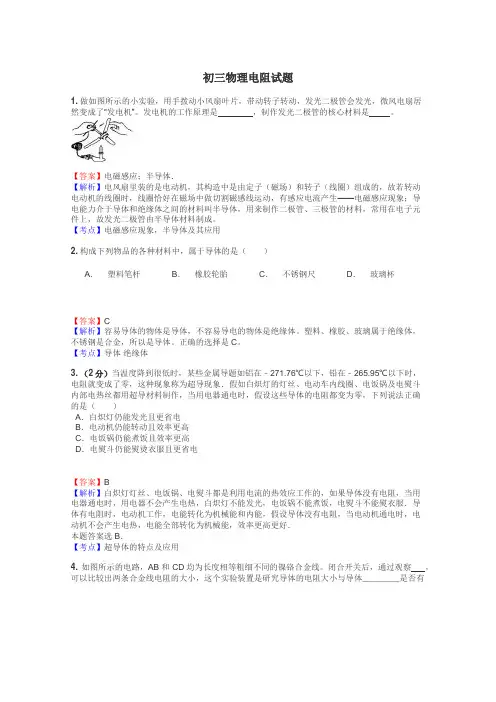

初三物理电阻试题
初三物理电阻试题1.做如图所示的小实验，用手拨动小风扇叶片，带动转子转动，发光二极管会发光，微风电扇居然变成了“发电机”。
发电机的工作原理是，制作发光二极管的核心材料是。
【答案】电磁感应；半导体．【解析】电风扇里装的是电动机，其构造中是由定子（磁场）和转子（线圈）组成的，故若转动电动机的线圈时，线圈恰好在磁场中做切割磁感线运动，有感应电流产生——电磁感应现象；导电能力介于导体和绝缘体之间的材料叫半导体，用来制作二极管、三极管的材料，常用在电子元件上，故发光二极管由半导体材料制成。
【考点】电磁感应现象，半导体及其应用2.构成下列物品的各种材料中，属于导体的是（）A．塑料笔杆B．橡胶轮胎C．不锈钢尺D．玻璃杯【答案】C【解析】容易导体的物体是导体，不容易导电的物体是绝缘体。
塑料、橡胶、玻璃属于绝缘体，不锈钢是合金，所以是导体。
正确的选择是C。
【考点】导体绝缘体3.（2分）当温度降到很低时，某些金属导题如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A．白炽灯仍能发光且更省电B．电动机仍能转动且效率更高C．电饭锅仍能煮饭且效率更高D．电熨斗仍能熨烫衣服且更省电【答案】B【解析】白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服．导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好．本题答案选B．【考点】超导体的特点及应用4.如图所示的电路，AB和CD均为长度相等粗细不同的镍铬合金线。
闭合开关后，通过观察，可以比较出两条合金线电阻的大小，这个实验装置是研究导体的电阻大小与导体________是否有关。
初三物理电阻试题答案及解析
初三物理电阻试题答案及解析1.由欧姆定律I=U/R变形可得R=U/I．下列说法正确的是（）A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关【答案】D【解析】电阻是导体本身的一种性质，它的大小仅与组成导体的材料、长度、横截面积及温度有关，与两端的电压和通过的电流无关，故AB不正确，D正确；而电压是形成电流的原因，因先有电压后有电流，不能说导体电压跟通过它的电流成正比，故C不正确．故选D．【考点】欧姆定律及其应用2.关于影响导体电阻大小的因素说法正确的是A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【答案】C【解析】导体电阻大小与导体的材料、导体的横截面积、导体的长度及导体的温度有关，与导体两端的电压，通过导体的电流大小无关，所以A.导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大的说法错误，不符合题意；B.导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大的说法错误，不符合题意；C.相同材料制成粗细相同的导线，长度越长电阻也越大的说法正确，符合题意；D.铜导线的电阻一定比铁导线的电阻小，没有说明长度和横截面积，所以说法错误，不符合题意。
【考点】导体电阻大小与哪些因素有关3.（3分）（2014•湖北）如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的和有关．【答案】（1）电流表示数（灯泡亮度）；（2）长度；横截面积【解析】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，通过电路中的电流就越小。
初三物理电压 电阻测试卷有答案【有解析】
初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关2、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）3、假如科学家在不久的将来研制出了常温下的超导体，则它适合于制作成A．保险丝B．输电线C．灯丝D．电阻丝4、如图3所示的电路，电阻，串联在电路中，电源电压，闭合开关K，电压表的示数约为4V，则A．R1断路B．R2短路C．R3短路D．安培表示数为1.5A5、在如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是（）A．灯L1与L2并联，L1的灯丝断了B．灯L1与L2并联，L1被短路了C．灯L1与L2串联，L1的灯丝断了D．灯L1与L2串联，L1的实际功率比L2的小很多6、在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是()A．L1断路B．L2断路C．Ll短路D．L2短路7、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端;B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端;D．P1放在最左端，P2放在最右端.8、在做电学实验时，下列注意事项正确的是（）A．接线过程中开关应该是断开的B．接线应该从用电器开始，开关靠近正极C．滑动变阻器的滑片应放在中间D．电流表和电压表后接9、将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d10、在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固从电路的组成来看，上述故障现象的原因可以概括成A.开路B.短路C.通路D.开路或短路11、如图4甲所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S 后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮。
初三物理电阻练习题
初三物理电阻练习题1. 电阻的定义是什么？请简述电阻在电路中的作用。
2. 电阻的单位是什么？请列举出三种不同单位的电阻值，并说明它们之间的关系。
3. 电阻的阻值大小与哪些因素有关？请至少列举出三个因素并解释它们如何影响电阻的阻值。
4. 根据欧姆定律，电阻、电流和电压之间存在怎样的关系？请用公式表示。
5. 请解释串联电路和并联电路中电阻的计算方法。
6. 在一个串联电路中，如果电阻R1为10Ω，电阻R2为20Ω，求整个电路的总电阻。
7. 在一个并联电路中，如果电阻R1为10Ω，电阻R2为20Ω，求整个电路的总电阻。
8. 电阻的串联和并联在实际应用中有哪些用途？请各举一例说明。
9. 电阻的功率计算公式是什么？请解释公式中各个参数的意义。
10. 一个电阻器标有“100Ω 1W”的字样，说明该电阻器的阻值和功率分别是多少？11. 在电路中，如果通过一个10Ω的电阻器的电流为0.5A，求该电阻器消耗的功率。
12. 电阻的温敏特性是什么？请解释电阻值随温度变化的规律。
13. 请解释超导现象，并说明在超导状态下电阻的特性。
14. 电阻的色环标记法是如何表示电阻值的？请列举一个例子并解释其含义。
15. 在实验中，如何使用万用表测量电阻的阻值？请简述步骤和注意事项。
16. 电阻的测量误差通常来源于哪些因素？请列举至少两个因素并说明如何减小这些误差。
17. 请解释电阻的稳定性对电路性能的影响。
18. 在设计电路时，如何选择合适阻值的电阻器？请考虑至少两个因素。
19. 请解释电阻的老化现象，并说明如何延长电阻器的使用寿命。
20. 在电路中，电阻的非线性特性有哪些应用？请举例说明。
物理初三电阻测试题及答案
物理初三电阻测试题及答案一、选择题1. 电阻是导体对电流的阻碍作用，其单位是欧姆。
下列哪个选项不是欧姆定律的内容？A. V = IRB. 电压与电流成正比C. 电阻是导体本身的性质D. 电阻与电压成正比2. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于最小的部分电阻D. 总电阻大于最大的部分电阻3. 并联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于最小的部分电阻D. 总电阻大于最大的部分电阻4. 欧姆表是用来测量什么的仪器？A. 电压B. 电流C. 电阻D. 功率5. 导体的电阻大小与以下哪个因素无关？A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体的温度二、填空题6. 欧姆定律的数学表达式是________。
7. 串联电路中，通过每个电阻的电流________。
8. 并联电路中，各电阻两端的电压________。
9. 电阻的单位是欧姆，符号为________。
10. 导体的电阻大小与导体的材料、长度、横截面积以及________有关。
三、简答题11. 请简述欧姆定律的基本内容。
12. 请解释串联电路和并联电路的特点。
四、计算题13. 一个电阻为20Ω的电阻器与一个电阻为30Ω的电阻器串联，求总电阻。
14. 如果上述两个电阻器并联，求总电阻。
答案一、选择题1. D2. A3. C4. C5. D二、填空题6. V = IR7. 相等8. 相等9. Ω10. 温度三、简答题11. 欧姆定律描述了电流、电压和电阻之间的关系，即通过导体的电流与两端电压成正比，与导体的电阻成反比。
12. 串联电路中，电流在各个电阻上相等，总电阻等于各部分电阻之和；并联电路中，电压在各个电阻上相等，总电阻小于最小的部分电阻。
四、计算题13. 总电阻 R总= R1 + R2 = 20Ω + 30Ω = 50Ω14. 总电阻 R总= (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 1200Ω² / 50Ω = 24Ω结束语通过本测试题的练习，希望同学们能够加深对电阻以及欧姆定律的理解和应用，提高解决物理问题的能力。
初三物理电阻试题及答案
初三物理电阻试题及答案一、选择题（每题3分，共30分）1. 电阻是导体对电流的阻碍作用，其大小与导体的（）A. 长度和横截面积有关B. 材料有关C. 温度有关D. 所有以上因素2. 欧姆定律的公式是（）A. V = IRB. I = V/RC. R = V/ID. V = I * R3. 串联电路中，总电阻与各电阻之间的关系是（）A. 等于各电阻之和B. 等于各电阻之积C. 等于各电阻倒数之和D. 等于各电阻倒数之积4. 并联电路中，总电阻与各电阻之间的关系是（）A. 等于各电阻之和B. 等于各电阻之积C. 等于各电阻倒数之和D. 等于各电阻倒数之积的倒数5. 根据焦耳定律，电流通过导体产生的热量与（）A. 电流的平方成正比B. 电流成正比C. 电阻成正比D. 电流的平方、电阻和通电时间成正比6. 以下哪种材料是半导体（）A. 铜B. 铁C. 硅D. 铝7. 电阻的单位是（）A. 欧姆B. 伏特C. 安培D. 瓦特8. 导体的电阻与（）A. 材料有关B. 温度有关C. 长度和横截面积有关D. 所有以上因素9. 电阻并联时，总电阻比任何一个电阻都（）A. 大B. 小C. 相等D. 不确定10. 电阻串联时，总电阻比任何一个电阻都（）A. 大B. 小C. 相等D. 不确定二、填空题（每题2分，共20分）1. 电阻的符号是______。
2. 欧姆定律是描述电压、电流和电阻之间关系的定律，其公式为______。
3. 串联电路中，总电阻等于各电阻之______。
4. 并联电路中，总电阻的倒数等于各电阻倒数之______。
5. 焦耳定律的公式为______。
6. 半导体的电阻值会随着温度的升高而______。
7. 电阻的单位是______，符号为Ω。
8. 电阻的大小与导体的______、______和材料有关。
9. 电阻并联时，总电阻比任何一个电阻都______。
10. 电阻串联时，总电阻比任何一个电阻都______。
初三物理电压 电阻测试卷有答案(完整版)
初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、如图甲所示电路，闭合开关S后，将滑动变阻器的滑片P从一端滑到另一端，R1、R2的U～I关系图象如图乙所示：在上述过程中，滑片P从任意一点滑动到另外一点时，电流表A的示数变化量为△I，电压表V1、V2的示数变化量分别为△U1、△U2，R1、R2的功率变化量分别为△P1、△P2，则（）A．R1的阻值为70ΩB．电源电压是18VC．||=||总成立D．||=||总成立2、在手电筒电路中，提供电能的是A．灯泡B．电池C．导线D．开关3、在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．4、如图所示的四个电路中，电流表或电压表连接正确的是（）5、如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小6、小明同学按照如图9所示的电路"研究串联电路中电流、电压的特点"，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是A．L1断路B．L1短路C．L2断路D．L2短路7、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏8、下列物质中属于半导体的是（）A．氯化钠B．砷化镓C．二氧化硅D．镍铬合金9、如图11所示，AB、CD为两根平行且均匀的相同电阻丝，直导线EF可以在AB、CD上滑行并保持与AB垂直，EF与AB、CD接触良好。
B、D之间的电压U 保持不变，A、C之间接一个理想电压表，当EF处于图中位置时电压表示数为6.0伏，如将EF由图中位置向左移动一段距离△L后电压表示数变为5.0伏，若将EF由图中位置向右移动一段相同距离△L后，电压表示数将变为A、6.5伏B、7.0伏C、7.5伏D、8.0伏10、下列数据中，符合实际情况的是（）A．中学生的身高约为170dmB．人的心脏跳动一次的时间约为5sC．对人体来说，安全电压是220VD．人体的正常体温约为37°C11、如图5所示的各电路中，灯泡和电阻均相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是〔〕12、如图，小伟同学做实验把电压表串联在电路中，那么当开关闭合后，将（）A．灯泡的灯丝烧断B．电压表一定烧坏C．电源损坏D．电压表指针有明显偏转13、如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是()A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路14、（10·柳州）两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为A．2ΩB. lΩC．3ΩD.5Ω15、一节新干电池的电压是A．1.5 V B．15 V C．36 V D.220 V16、如下左图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是A．L1L2都变暗B．L1L2都变亮C．L1变亮，L2变暗D．L1变亮，L2的亮度不变17、图中电路的电源电压不变，当变阻器的滑片P向右移动时，正确的结论是A A、B、C三灯全部变暗。
初三物理电压 电阻测试卷(带答案)
初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如图所示电路中，当开关S闭合时，电压表测的是（）的电压．A．L1B．L2C．L1L2总电压D．电源和L12、下列通常情况下属于绝缘体的是（）A．矿泉水B．纯净水C．海水D．河水3、如图所示是某同学研究串联电路中电流、电压特点的电路图。
当开关闭合时，灯L1L2都不亮，电流表无示数，但电压表示数较大，则故障原因可能是（）A．L1断路B．L1短路C．L2短路D．L2断路4、小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是：（）A、灯泡亮、电压表有示数B、灯泡亮、电压表无示数C、灯泡不亮、电压表有示数D、灯泡不亮、电压表无示数5、如图1所示是滑动变阻器的结构示意图，当把滑动变阻器接入电路中并要求当滑片P向B端移动时，电路中的电流变大，则应该把电路的两个接头接在滑动变阻器的（）A、A和B接线柱B、C和D接线柱C、A和C接线柱D、B和D接线柱6、如图所示，灯L1和L2是________联的，电压表测的是________两端的电压；若电源电压是8V，电压表示数是3V，则灯L1两端的电压是________ V，L2两端的电压是________V。
7、在图所示的电路中，①②③④处的电表分别是:A.表①是电压表，表②③④是电流表;B.表①③是电压表，表②④是电流表;C.表①②是电压表，表③④是电流表;D.表①③④是电压表，表②是电流表.8、下列物质中属于半导体的是（）A．氯化钠B．砷化镓C．二氧化硅D．镍铬合金9、图所示各电路图中，闭合开关后，电压表能测灯L两端电压的是（）。
1.10、如图7所示电路，闭合开关S时，灯泡L1、L2都不亮。
若电路中的故障是灯L1断路，用一块电压表查找故障，闭合开关S，下列说法中正确的是A．电压表接在b、c两点间，电压表示数接近电源电压B．电压表接在a、b两点间，电压表示数接近电源电压C．电压表接在c、d两点间，电压表示数为0VD．电压表接在a、d两点间，电压表示数为0V11、如图4所示的电路中，如果把变阻器接入电路后，变阻器的滑片P向右移动时，电流表的示数减小，那么与"1"、"2"两个线头连接的变阻器的接线柱是()A．b和d B．a和b C．c和d D. c和b12、如图所示，电源电压不变，开关闭合后能利用滑动变阻器改变灯泡亮度的是:13、如图所示电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（）A．灯L1断路灯B．灯L2断路C．L1短路D．电流表烧坏14、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是A.小灯泡并联，电压表测电源电压的电压B.小灯泡串联，电压表测L2短路，则电压表示数为零C.若灯L1短路，则电压表示数为3VD.若灯L215、关于电压，下列说法不正确的是()A．电源是提供电压的装置B．电路中有电流时，电路两端就一定有电压C.电压是形成电流的原因D.若需要3V的电源电压，应将2节干电池并联16、一节新干电池的电压是A．1.5 V B．15 V C．36 V D.220 V17、下列关于导体电阻的说法正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定小C．导体的电阻由其两端的电压和通过的电流来决定D．导体的电阻与导体的材料、长度和横截面积等因素有关18、如右图，为了让灯泡发光，其中a、b分别为（）A．a、b都是电压表B．a、b都是电流表C．a是电压表，b是电流表D．a是电流表，b是电压表二、填空题（共10道总分30分）19、我国家庭电路的供电电压是_______V；对人体安全的电压是___________V．把一根粗细均匀的细铁丝对折起来，电阻将.（填"变大"、"变小"、或"不变"）20、滑动变阻器是靠改变连入电路中电阻线的__________来改变电阻的，从而改变电路中的____ ______；变阻器要改变灯泡的电流，应该与灯泡联。
初三物理电阻试题答案及解析
初三物理电阻试题答案及解析1. （2分）假如科学家研制出常温下超导体，则它可用作（ ） A ．电热丝 B ．保险丝 C ．变阻器D ．输电导线【答案】D【解析】超导体电阻为0，电阻为0，电流通过时，就不会产生电流热效应。
保险丝、电热丝和变阻器都是利用电流热效应工作的，它不能使用超导体。
远距离输电中的输电导线会因为电流的热效应而消耗电能，输电导线利用超导体可以节约电能。
正确的选择是D 。
【考点】电流的热效应2. 某中学物理课外兴趣小组的同学想探究影响导体电阻大小的因素，猜想导体电阻的大小可能与导体的长度和横截面积有关，于是他们找来了同种材料制成的各种长度和横截面积的金属丝，丙设计了如图甲所示的电路．（1）正确连接好电路后，闭合开关前滑动变阻器的滑片应置于 （选填“a”或“b”端）； （2）请你根据电路图，用笔划线代替导线，把乙图所示电路中未连接部分连接好（请勿更改现有导线）；（3）闭合开关，调节滑动变阻器的滑片，使电压表示数为 2.0V ，此时电流表的示数如图丙所示，其大小为 A ，此时金属丝的阻值大小为A ，此时金属丝的阻值大小为 Ω（结果保留小数点后两位）；（4）经过测量他们得到了下表所示的数据表一比较表一中数据，保持其他物理量不变时，电阻与长度成关系；比较表2中数据保持其他物理量不变时，电阻跟横截面积成关系．【答案】a；（2）如上图；（3）0.34；5.88；（4）正比；反比．【解析】（1）在使用前应将电阻值调至最大阻值处起到保护电路的作用．闭合开关前滑动变阻器的滑片应置于a端（2）电压表与被测电阻并联使用，连接方法见答案（3）由图可知电流表的示数为0.34A，；（4）电阻的大小与导体的材料、长度、横截面积、温度有关，运用控制变量法分析数据可知：比较表一中数据保持其他物理量不变时，电阻与长度成正比关系；比较表2中数据保持其他物理量不变时，电阻跟横截面积成反比关系．【考点】影响电阻大小的因素3.如果不考虑温度的影响，导体电阻的大小与下列哪个因素无关A．导体的材料B．导体的长度C．导体的横截面积D．导体两端的电压【答案】D【解析】导体的电阻大小与导体的材料，导体的长度和导体的横截面积有关。
初三物理电阻的测量练习题
初三物理电阻的测量练习题1. 导言电阻是物理学中的重要概念，用于描述物质对电流流动的阻碍程度。
在物理实验中，我们经常需要精确地测量电阻值。
以下是一些初三物理电阻的测量练习题，帮助学生更好地理解和应用电阻测量的原理与方法。
2. 练习题1) 一根导体的电阻值为5欧姆，通过该导体的电流为2安培。
求该导体两端的电压差。
2) 一只灯泡在两个相邻笔触之间的电压差为4伏特，通过灯泡的电流为0.5安培。
求该灯泡的电阻值。
3) 在实验室中，电阻计测量一根导线的电阻值为10欧姆，将该导线连接到一电压为6伏特的电池，求通过导线的电流强度。
4) 一台电风扇的电流为0.8安培，通过电风扇的电压为240伏特。
求该电风扇的电阻值。
5) 一台电视机的电阻值为20欧姆，将电视机连接到电压为220伏特的电源上，求通过电视机的电流强度。
3. 解析与计算解析如下所示：1) 电压差 = 电流 ×电阻= 2 A × 5 Ω = 10 V2) 电阻值 = 电压差 / 电流 = 4 V / 0.5 A = 8 Ω3) 电流强度 = 电压 / 电阻= 6 V / 10 Ω = 0.6 A4) 电阻值 = 电压 / 电流= 240 V / 0.8 A = 300 Ω5) 电流强度 = 电压 / 电阻= 220 V / 20 Ω = 11 A4. 总结通过以上练习题的解析与计算，我们可以应用欧姆定律和相关公式来求解电阻、电流和电压之间的关系。
了解和掌握电阻测量的原理与方法对理解电路和电子设备的工作原理具有重要意义。
在实际应用中，我们通常使用万用表等测量工具来测量电阻值，进一步验证理论计算结果的准确性。
5. 结束语通过这些测量练习题，希望能够帮助学生巩固对电阻测量的理解，并提高解决实际问题的能力。
电阻的测量是物理实验中的基础内容，也是我们理解电路原理的关键所在。
希望同学们能够认真学习和掌握这些知识，为今后深入学习电学打下坚实的基础。
人教版初中物理九年级上册16.3 电阻 习题(含解析)
人教版初中物理九年级上册16.3 电阻习题（含解析）16.3 电阻一、选择题1．导体的电阻大小与下列哪个因素无关()A．导体的材料B．导体的横截面积C．导体的长度D．导体中的电流2．当温度一定时，关于两根铜导线电阻的大小，下列判断中正确的是()A．细的电阻大B．长的电阻大C．粗细相同，长的电阻大D．长度相同，粗的电阻大3．在相同温度下，关于导体的电阻，下列说法正确的是() A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大4．小谦用如图所示的器材探究“影响电阻大小的因素”。
a、b为长度一样的锰铜合金丝，b比a的横截面积大．关于此实验，下列说法错误的是()A．本实验主要探究方法有控制变量法和转换法B．小灯泡越亮，表示接入的合金丝电阻越小C．利用此装置只能探究导体电阻大小和横截面积的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表5. 某同学想增大一根镍铬合金丝的电阻，该同学采用的下列方法可行的是(不考虑温度变化)()A．将镍铬合金丝对折后接入电路中B．将镍铬合金丝拉长后接入电路中C．增大镍铬合金丝两端的电压D．使通过镍铬合金丝的电流变小6．下列有关电阻的说法，错误的是()A．电阻是导体对电流的阻碍作用B．通过导体的电流越大，导体的电阻越大C．电阻是导体本身的一种性质D．一般情况下导体都有电阻7．下列关于导体电阻的说法正确的是()A．导体电阻与导体的材料、长度和横截面积等因素有关B．长度长的导体，电阻一定大C．横截面积大的导体，电阻一定小D．导体的电阻由其两端的电压和通过的电流来决定8．温度降低时，大多数金属导体的电阻将()A．增大B．不变C．减小D．先增大后减小9．在国际单位制中，电阻的单位是()A．Ω(欧姆) B．V(伏特)C．A(安培) D．J(焦耳)10．下列说法中正确的是()A．导体中没有电流通过时，电阻为零B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越小，电阻越小D．导体的电阻与导体中有无电流和电流的大小无关11．导体对电流有阻碍作用、电阻越大阻碍作用越大，当在导体两端加上一定电压时，就会有电流流过导体，则下列说法正确的是() A．通过导体的电流越大，导体电阻越小B．通过导体的电流为零，导体的电阻也为零C．加在导体两端的电压越大，导体的电阻越大D．电阻是导体本身的性质，与电流、电压无关12．如图所示的电路中，电源电压恒为6 V，开关闭合后，两灯泡都发光，电压表的示数为2.4 V，则()A．灯泡L1两端的电压为2.4 VB．灯泡L2两端的电压为3.6 VC．灯泡L1和灯泡L2两端的电压之和为6 VD．当灯泡L2断路时，电压表的示数为零二、综合题13．如图所示，两只水果串联点亮了一只发光二极管。
初三物理电阻试题
初三物理电阻试题1.明明把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油.他分成两类后的物品分别属于A．固体和液体B．导体和绝缘体C．金属和非金属D．晶体和非晶体【答案】B【解析】两类物品中都有固体和液体，故A错；第一类物品中既有金属也有非金属，故B错；固体分为晶体和非晶体，，故D错；容易导电的物体叫导体，如金属、石墨、人体、大地、电解质溶液等；不容易导电的物体叫绝缘体，如玻璃、橡胶、塑料、陶瓷等，故选B。
【考点】物体的分类2.在国际单位制中，电阻的单位是（）A．Ω（欧姆）B．V（伏特）C．A（安培）D．J（焦耳）【答案】A【解析】电阻的国际单位是欧姆．3.将A、B两根镍铬合金导线分别接入同一电路中，测得通过A、B的电流分别是0.42A和0.16A，则它们的电阻关系为RA ________RB（填“大于”或“小于”）．【答案】小于【解析】因为是在同一电路中，所以电路两端的电压相等．电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，电流越小，故RA 小于RB．4.（2012河南）白炽灯长期使用后，钨丝会变细．变细后的钨丝与原来相比（）A．熔点变低B．密度变小C．比热容变大D．电阻变大【答案】D【解析】钨丝变细，但长度、材料不变，故电阻会变大．5.关于一段裸导线，下列说法不正确的是（）A．把导线对折，电阻变小B．把导线拉长，电阻变大C．把导线均匀拉长到原来的1.5倍再对折，电阻变大D．把导线均匀拉长到原来的2倍再对折，电阻不变【答案】C【解析】设原电阻为R，把导线均匀拉长到原来的1.5倍，此时导体长度为原来的1.5倍，同时，横截面积减小为原来的，故使电阻变为．再对折后，长度缩短为拉长后的、横截面积增大为拉长后的2倍，使拉长后的电阻变为，可知电阻变小．6.（2013重庆）一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（）A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路【答案】C【解析】将导线对折后接入电路，长度变小、横截面积变大，导线的电阻变小．7.（2012内蒙古呼和浩特）用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【答案】D【解析】电阻的大小与电压、电流无关，故选项A错，D对；导体拉长后横截面积变小，电阻会变大，故B错；在温度降低到一定程度，有些导体的电阻会变成0，故C错．8.（2011山东德州）如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的________，从而减小了导线的________，以达到减少输电线上电能损失的目的．【答案】横截面积电阻【解析】四根导线并联在一起，等效成一根导线，相当于其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，电阻的大小与横截面积成反比．所以横截面积增大，导体的电阻减小．9.有一根铝丝，接入如图所示的电路M、N之间，能使电流表的示数变大的措施是( )A．将这根铝丝对折后接入电路B．将这根铝丝拉长后接入电路C．将这根铝丝用相同的长度、相同横截面积的铁丝代替接入电路D．将这根铝丝剪去一段后接入电路【答案】AD【解析】10. (2012黑龙江哈尔滨)某同学利用如图电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理电阻练习题
一、选择题
1、在“测量小灯泡的电阻”实验中下列说法错误的是( )
A．闭合开关前，滑动变阻器应放到最大阻值的位置
B、滑动变阻器起到保护电路的作用
C．滑动变阻器起到改变小灯泡两端电压多次测量取平均值，可减小误差的作用
D．应连好电路后，再把滑动变阻器连入电路中
2、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路
3、如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P:
A.向左移
动; B.向右移动;
C.向左向右移动都可以;
D.条件不足，无法判断.
4、一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是( ) A．两次测量加在灯泡两端的电压不同 B．两次测量灯丝温度不同
C．两次测量通过灯丝的电流不同 D．两次测量室内的温度不同
5、阻值都为10Ω的两个电阻并联后，其等效电阻为:
A．5Ω; B．10Ω; C．20Ω; D．40Ω.
6、在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是:
A.连接电路之前，先断开开关;
B.应先从电源的正极开始连接，开关应靠近电源的正极;
C.在无法估计被测值大小时，电流表、电压表应选用较大的量程;
D.不能把电流表直接接在电源的两极上.
7、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器
的滑片向右移动时【】
A．电压表示数变大，电流表示数变小，灯泡变暗 B．电压
表示数变小，电流表示数变大，灯泡变亮
c．电压表示数变小，电流表示数变小，灯泡变
暗 D．电压表示数变大，电流表示数变大，灯泡变亮
8、在测电阻实验，如图6中a、b电表分别表示〔〕
A．a是电流表，b是电压表 B．a 是电压表，b是电流表C．a、b都是电压表 D．a、b都是电流表
9、在用伏安法测电阻的实验中下列做法中有问题的是（）
A．连接线路的过程中开关应处于断开状态
B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置
C．电流表串联在被测电路电压表并联在被测电阻两端
D．试触时发现电流表指针的反方向偏移电压表正常此时断开电路将电池的正负极对调
10、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用
是（）
A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路
11、一只100的电阻与一只1的电阻并联，并联后的总电阻（）
A．等于1 B．小于1 C．等于101 D．大于1，小于100
12、如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大
B．灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大
13、关于公式R=，下列说法正确的
是（）
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D．导体的电阻与导体两端的电压和通过导体的电流都无关
14、粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）
A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2 C．I1=I2，U1＞U2
D．I1=I2，U1＜U2
15、一段导体两端的电压是4．0V时，导体中的电流是1．0A，如果将其两端的电压减小到2．0V，导体中的电流变为（）
A．2．0A B．0．25A C．3．0A D．0．50A
二、填空题
16、把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是_____，R1、R2两端的电压之比是_______。
17、两个定值电阻，串联后接入电路，那么通过它们的电流之比
，两电阻两端的电压之比。
18、定值电阻R1标有“10Ω2A”，R2标有“50Ω0．5A”的字样。
若将它们并联使用，允许加在它们两端电压的最大值
是 V；若将它们串联使用，允许加在
它们两端电压的最大值是V。
19、如图的电路中，R1∶R2＝3∶5，那么通过R1和R2的电流之比I1∶
I2＝_______，电压表和的示数之比U1∶U2＝______。
20、如图所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过L l的电流
为 A，通过L2的电流为 A。
21、额定电压为6V的用电器与4Ώ的电阻串联后，接入电源，它正常工作，此时电路电流为O．5A，则用电器的电阻为______Ώ，电源电压为______V。
22、三个阻值都是12Ω的电阻，把它们串联后的总电阻R串＝_________Ω，把它们并联后的总电阻为R并＝________Ω．
23、导体两端加3V电压时，通过的电流是0.5A，这个导体的电阻
是Ω，如果加在导体上的电压是6V时，通过导体的电
流是 A，电阻变为Ω。
24、如下图所示，AB和BC是由同种材料制成的长度相同、横截面
积不同的两段导体，将它们串联后连入电路中，比较这两段导
体两端的电压及它们的电流的大小，有U AB______U BC, I AB_________I BC。
25、如图所示的电路中，定值电阻R2为10Ω，闭合开关S前后
干路中总电流的比为2∶3，则R1的阻值为
_______．
26、一段导体两端电压为12V，导体中的电流是2A，则此导体
本身的电阻为Ω；如果电压降为6V，导体中的电流
是A；电压降低为0V，导体的电阻等
于。
三、简答题
27、李明修理电子玩具，需要12Ω的电阻一只，但他手边只有电阻值分别为30Ω、25Ω、20Ω、10Ω、8Ω、4Ω、2Ω的电阻各一个，他有几种选择连结的方式，请将它们一一例举出来。
四、计算题
28、在图14电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。
（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？
29、如图12所示的电路中，电阻R1的阻值为30欧，当电键S1断开时，电流表A的示数为0.2安，当电键S1闭合时，电流表A的示数为0.5安。
求：
（1）通过电阻R1的电流。
（2）电阻R2的阻值。
30、在图14所示的电路中，电源电压为6V，且保持不变。
电阻R1为8Ω，R2为4Ω，当开关闭合后，求：
(1)电路的电流；
(2)电压表的示数。
参考答案
一、选择题
1、1、D
2、C
3、A
4、1、B
5、A
6、B
7、B
8、 B 9、D 10、C 11、 B 12、A
13、D
14、C
15、D
二、填空题16、
17、；
18、20 30
19、1∶1 3∶8
20、0．4；0．5；
21、12；8
22、36、4
23、6 1 6
24、> =
25、20
26、6Ω
三、简答题
27、答：① 10Ω、2Ω串联；
② 8Ω、4Ω串联；
③ 30Ω、20Ω并联。
四、计算题
28、解：（1）由得U1 = I1R1 = 0.3A×10Ω = 3V
（2）∵R1、R2并联∴U2 = U1= 3V
= = 0.15A
答：略
29、（1） I1 =I –I2 =0.5安 - 0.2安 = 0.3安（1分）
（2） U = U1= U2 （1分）
U1= R1I1 =30欧×0.3安 = 9伏（1分）
R2= U2 / I2=9伏 / 0.2安= 45欧（1分）
30、解：（1）总电阻：R=R1+R2=8Ω+4Ω=1２Ω………………………（１分）
电路的电流：I=………………………（1分）
==0.5A ………………………（1分）
（2）∵R1、R2串联∴I1=I=0.5A
电阻R1两端电压:U1= I1R1 ………………………（1分）
=0.5A×8Ω
=4V
即电压表的示数为4V ……………………（1分）。
