六通换向阀的工作原理
多路换向阀 结构原理
多路换向阀结构原理
多路换向阀，也称为多通道换向阀，是一种常见的液压控制元件，用于控制液压系统中的流量和压力。
它的结构原理是基于流体力学和机械原理，通过多个通道和阀芯的相互配合来实现流体的换向和控制。
多路换向阀的结构通常由阀体、阀芯、弹簧、密封件等部分组成。
阀体是多路换向阀的外壳，内部有多个通道，用于控制不同的液压执行元件。
阀芯是多路换向阀的核心部件，通过在阀体内移动来控制流量和压力的方向和大小。
阀芯上的沟槽和孔道与阀体内的通道相对应，当阀芯在不同位置时，不同的流道将打开或关闭，从而实现流体的换向和控制。
多路换向阀的工作原理是通过改变阀芯的位置来控制液压系统中的流量和压力。
当阀芯处于初始位置时，通道被关闭，流体无法流动。
当阀芯移动时，沟槽与孔道对应，通道打开，流体开始流动。
通过控制阀芯的移动范围和速度，可以控制流量和压力的大小。
当阀芯移动到不同的位置时，不同的通道将打开或关闭，从而实现流体的换向和控制。
多路换向阀的应用非常广泛，特别是在工程机械、冶金设备、船舶和航空航天等领域中。
它可以用于控制液压缸的动作方向和速度，实现机械设备的运动和定位。
同时，多路换向阀还可以用于控制液
压系统中的流量分配和压力调节，确保系统的稳定和安全运行。
多路换向阀是一种重要的液压控制元件，通过多个通道和阀芯的相互配合，实现流体的换向和控制。
它的结构原理基于流体力学和机械原理，通过改变阀芯的位置来控制液压系统中的流量和压力。
多路换向阀在工程机械、冶金设备、船舶和航空航天等领域中有着广泛的应用，可以实现机械设备的运动和定位，同时确保液压系统的稳定和安全运行。
换向阀工作原理
换向阀工作原理
换向阀是一种常用的控制元件，主要用于调节和改变液压系统中液压油的流向。
换向阀通过控制活塞在不同位置的移动来实现流体的换向。
换向阀通常由阀体、阀芯、弹簧和密封装置等部件组成。
阀芯是换向阀的核心部件，它具有不同的孔和通道，通过旋转或平移来控制液流的流向。
阀体上有一些与阀芯对应的孔和通道，当阀芯移动时，这些孔和通道会与阀芯的不同部位相连接，从而实现不同流向的控制。
换向阀工作时，液压油通过系统进入阀体，然后通过阀芯的不同孔和通道流向不同的出口。
当阀芯处于初始位置时，不同的孔和通道相互隔离，液压油不会流动到出口。
当阀芯移动时，孔和通道之间会建立连接，液压油开始流动到出口。
通过控制阀芯的移动轨迹，可以实现液流的正向、反向或闭合。
换向阀的工作原理基于液压力和弹簧力的平衡关系。
当液压力作用在阀芯上时，它会克服弹簧力并使阀芯移动。
改变液压力的大小和方向可以控制阀芯的移动。
当液压力减小或消失时，弹簧力会使阀芯返回到初始位置。
通过控制换向阀的工作状态，可以实现液压系统中液压油的流向控制。
换向阀广泛应用于工程机械、冶金设备、船舶等液压系统中，具有调节灵活、结构简单、可靠性高等优点。
换向阀的分类、工作原理、图形符号文本
换向阀分类、工作原理、图形符号换向阀换向阀是利用阀芯和阀体间相对位置的变化来控制相应油路的接通、切断或变换油流的方向，从而实现液压执行元件的启动、停止或变换方向。
一、换向阀的分类分类方式类型按阀芯结构及运动方式按阀的工作位置和通路数按阀的操纵方式按阀的安装方式滑阀、转阀、锥阀二位二通、二位三通、二位四通、三位四通、三位五通手动、机动、电磁动、液动、电液动管式、板式、法兰式等◆下面所介绍的且是液压系统中常用的都是滑阀式换向阀。
1、滑阀式换向阀的结构●滑阀阀芯是一个具有多段环形槽的圆柱体。
●滑阀阀体孔内有若干个沉割槽。
每条沉割槽都通过相应的孔道与外部相通。
2、换向阀的工作原理➢当阀芯处在图示中间位置b图时，四个通口P、T、A、B都关闭；当阀芯移向左端c图时，通口P和B相通，通口A和T相通，活塞向左运动；当阀芯移向右端a图时，通口P和A相通，通口B和T相通，活塞向右运动。
➢这种结构形式由于具有使四个通口都关闭的工作状态，故可使受它控制的执行元件在任意位置上停止运动。
图形符号表示的含义为：（1）用方格数表示换向阀的“位”，即阀芯在阀体内有几个工作位置，三个方格即三个工作位置。
（2）在一个方格内，箭头“↑”或堵塞符号“⊥”与方格的相交点数为油口通路数。
箭头“↑”表示两油口相通，并不表示实际流向；“⊥”表示该油口不通流。
（3）P表示进油口，T表示通油箱的回油口，A和B表示连接其他两个工作油路的油口。
（4）操纵方式和复位弹簧的符号画在方格的两侧。
（5）三位阀的中位，二位阀靠有弹簧的那一方格为常态位。
常态位指当换向阀没有操纵力作用时处于的状态。
在液压系统图中，换向阀的符号与油路的连接应画在常态位上。
滑阀式换向阀主体部分的结构形式。
六通切换阀的原理
六通切换阀的原理今天咱们来聊聊六通切换阀这个超有趣的东西。
你可别一听“六通切换阀”就觉得是那种特别高深莫测、只有专家才懂的玩意儿，其实呀，它就像一个超级聪明的小管家，在各种设备里管着流体的走向呢。
那这个六通切换阀到底长啥样呢？你可以想象它是一个有着六个“小嘴巴”的家伙。
这六个“小嘴巴”就像是连接着不同地方的小通道。
每个“嘴巴”都有它独特的任务哦。
从原理上来说呢，六通切换阀就像是一个交通警察，指挥着流体在不同的道路（管道）上行驶。
比如说，在一些分析仪器里，可能有不同的样品或者试剂要流动到特定的地方去。
这时候六通切换阀就开始发挥它的魔力啦。
它内部有一个可以转动或者切换的部件，就像一个小转盘一样。
当这个小转盘转到某个位置的时候，就会把其中的两个或者几个“小嘴巴”连接起来，让流体可以从一个通道流到另一个通道。
打个比方吧，就像你家里有六个不同的房间，每个房间都有一扇门通向外面。
六通切换阀就像是一个可以随时改变门与门之间连接关系的神奇装置。
如果一开始是一号房间的门和二号房间的门能互相通行，当六通切换阀切换一下呢，可能就变成一号房间的门和三号房间的门能通行啦。
在实际的应用场景里，这六通切换阀可太重要了。
在化学分析的仪器中，它能够准确地把样品引入到检测的区域，然后再把反应后的东西送到合适的地方去处理。
就像是一场接力赛，六通切换阀保证了每一棒都能准确无误地交接。
如果没有它的话，那流体就会像没头的苍蝇一样乱撞，整个分析过程就全乱套了。
而且哦，这个六通切换阀还很“灵活”呢。
它可以根据不同的需求，快速地进行切换。
就像一个超级灵活的小舞者，在不同的音乐节奏（操作指令）下，跳出不同的舞步（切换连接方式）。
这种灵活性让它可以适应各种各样的工作环境和要求。
你再想象一下，在一个大工厂里，有各种各样的管道像血管一样纵横交错。
六通切换阀就像是血管里的小阀门，精准地控制着各种液体或者气体的流动方向。
它就这么默默工作着，虽然看起来不起眼，但却是整个系统正常运行不可或缺的一部分。

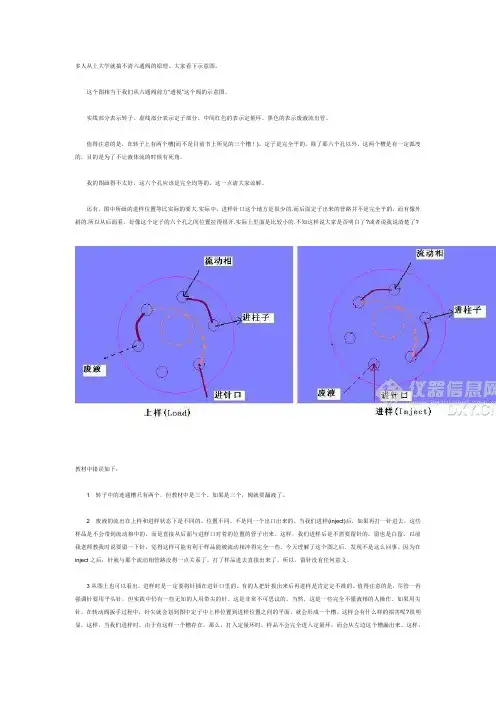

六通阀工作原理(真实版,纠正了教材错误)
多人从上大学就搞不清六通阀的原理。
大家看下示意图。
这个图相当于我们从六通阀前方“透视”这个阀的示意图。
实线部分表示转子。
虚线部分表示定子部分。
中间红色的表示定量环。
黑色的表示废液流出管。
值得注意的是，在转子上有两个槽(而不是目前书上所见的三个槽！)，定子是完全平的，除了那六个孔以外。
这两个槽是有一定弧度的。
目的是为了不让液体流的时候有死角。
我的图画得不太好，这六个孔应该是完全均等的。
这一点请大家谅解。
还有，图中所画的进样位置等比实际的要大.实际中，进样针口这个地方是很少的.而后面定子出来的管路并不是完全平的，而有像外斜的.所以从后面看，好像这个定子的六个孔之间位置拉得很开.实际上里面是比较小的.不知这样说大家是否明白了?或者说我说清楚了?教材中错误如下：1转子中的连通槽只有两个，但教材中是三个。
如果是三个，阀就要漏液了。
2废液的流出在上样和进样状态下是不同的。
位置不同。
不是同一个出口出来的。
当我们进样(inject)后，如果再打一针进去，这些样品是不会带到流动相中的，而是直接从后面与进样口对着的位置的管子出来。
这样，我们进样后是不需要留针的，留也是白留。
以前我老师教我时说要留一下针，觉得这样可能有利于样品能被流动相冲得完全一些。
今天理解了这个图之后，发现不是这么回事。
因为在inject之后，针就与那个流动相管路没得一点关系了。
打了样品进去直接出来了。
所以，留针没有任何意义。
3从图上也可以看出，进样时是一定要将针插在进针口里的。
有的人把针拔出来后再进样是肯定定不准的。
值得注意的是，尽管一再强调针要用平头针，但实践中仍有一些无知的人用带尖的针。
这是非常不可思议的。
当然，这是一些完全不懂液相的人操作。
如果用尖针，在转动阀扳手过程中，针尖就会划到图中定子中上样位置到进样位置之间的平面，就会形成一个槽。
这样会有什么样的损害呢?很明显，这样，当我们进样时，由于有这样一个槽存在，那么，打入定量环时，样品不会完全进入定量环，而会从左边这个槽漏出来。

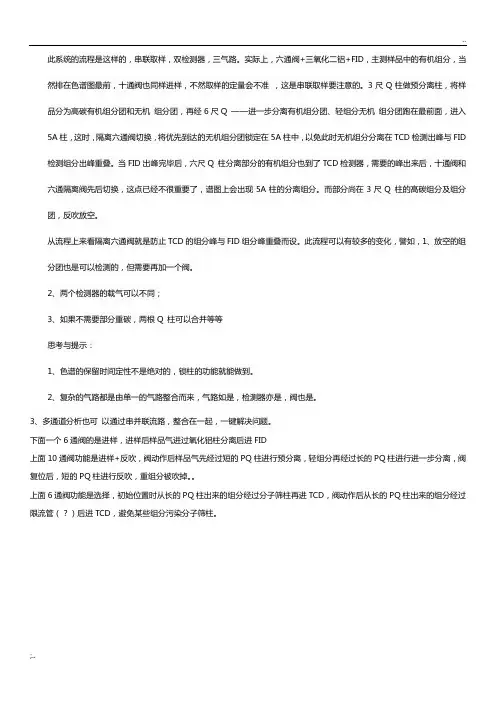

6通阀进样原理
此系统的流程是这样的，串联取样，双检测器，三气路。
实际上，六通阀+三氧化二铝+FID，主测样品中的有机组分，当然排在色谱图最前，十通阀也同样进样，不然取样的定量会不准，这是串联取样要注意的。
3尺Q柱做预分离柱，将样品分为高碳有机组分团和无机组分团，再经6尺Q ——进一步分离有机组分团、轻组分无机组分团跑在最前面，进入5A柱，这时，隔离六通阀切换，将优先到达的无机组分团锁定在5A柱中，以免此时无机组分分离在TCD检测出峰与FID 检测组分出峰重叠。
当FID出峰完毕后，六尺Q 柱分离部分的有机组分也到了TCD检测器，需要的峰出来后，十通阀和六通隔离阀先后切换，这点已经不很重要了，谱图上会出现5A柱的分离组分。
而部分尚在3尺Q 柱的高碳组分及组分团，反吹放空。
从流程上来看隔离六通阀就是防止TCD的组分峰与FID组分峰重叠而设。
此流程可以有较多的变化，譬如，1、放空的组分团也是可以检测的，但需要再加一个阀。
2、两个检测器的载气可以不同；3、如果不需要部分重碳，两根Q 柱可以合并等等思考与提示：1、色谱的保留时间定性不是绝对的，锁柱的功能就能做到。
2、复杂的气路都是由单一的气路整合而来，气路如是，检测器亦是，阀也是。
3、多通道分析也可以通过串并联流路，整合在一起，一键解决问题。
下面一个6通阀的是进样，进样后样品气进过氧化铝柱分离后进FID上面10通阀功能是进样+反吹，阀动作后样品气先经过短的PQ柱进行预分离，轻组分再经过长的PQ柱进行进一步分离，阀复位后，短的PQ柱进行反吹，重组分被吹掉。
上面6通阀功能是选择，初始位置时从长的PQ柱出来的组分经过分子筛柱再进TCD，阀动作后从长的PQ柱出来的组分经过限流管（？）后进TCD，避免某些组分污染分子筛柱。
六通阀进样器的工作原理：气体进样器（平面六通阀）是气相色谱仪的选配件，用于气体样品的进样分析。
气体进样器（平面六通阀）的结构及工作状态在采样状态下，气体样品进入气体进样器（平面六通阀）的定量管；在进样状态下，载气将定量管中的样品带入填充色谱柱，完成进样过程。
换向阀的组成,工作原理及结构特点
换向阀，作为液压系统中的重要元件，其组成、工作原理以及结构特点对于系统的稳定运行和性能优化至关重要。
在本文中，我们将以深度和广度的要求来全面评估和探讨换向阀的相关知识，以便读者能够更加深入地理解这一主题。
### 一、换向阀的组成1. 阀体：换向阀的主要外壳，用于安装和固定其他内部零部件。
2. 阀芯：通过阀芯的运动来改变液压系统的工作方向和工作状态。
3. 控制电磁铁：用于控制阀芯的运动，实现换向阀的开启和关闭。
4. 弹簧：用于提供阀芯的复位力，保证阀芯在不受外力作用时能够回到初始位置。
### 二、换向阀的工作原理在液压系统中，换向阀能够通过控制阀芯的运动来改变液压油的流动方向，从而控制执行元件的运动。
当电磁铁通电时，产生磁场使得阀芯运动，使换向阀的通路发生改变。
根据液压系统的实际需求，通过控制不同的换向阀，可以实现系统的各种功能，如液压缸的单向、双向运动，液压马达的顺时针、逆时针旋转等。
### 三、换向阀的结构特点1. 精密高：换向阀内部的部件经过精密加工，具有较高的工作精度和可靠性。
2. 体积小：相比于传统的机械换向装置，液压换向阀的体积更小，能够在狭小的空间内实现换向控制。
3. 响应迅速：电磁换向阀通过电磁铁控制阀芯的运动，响应速度快，能够实现快速、精准的换向操作。
4. 维护方便：换向阀的内部结构简单，易于维护和修理，在液压系统中具有较长的使用寿命。
### 四、总结与回顾通过本文的介绍，我们对换向阀的组成、工作原理以及结构特点有了全面的了解。
换向阀作为液压系统中的关键元件，其稳定可靠的工作对于系统的性能起着至关重要的作用。
在实际应用中，我们需要根据具体系统的要求来选择合适的换向阀，并进行合理的安装和维护，以保证系统的正常运行和优化性能。
### 五、个人观点与理解在液压系统中，换向阀的选择和使用对于系统的工作效率和稳定性具有重要影响。
我个人认为，未来液压技术的发展将会更加注重换向阀的智能化和集成化，以满足系统对于精准、快速换向的需求。
三位六通换向阀工作原理
三位六通换向阀工作原理
三位六通换向阀是一种常用的液压控制元件，其工作原理如下：
1. 结构：三位六通换向阀由阀体、阀芯、控制手柄和弹簧等组成。
阀体上有三个入口口孔、一个出口口孔和一个连通口孔。
2. 初始位置：当阀芯处于初始位置时，阀芯通过弹簧力保持在中间位置，从而阻止液体流动。
3. 工作过程：当控制手柄作用在阀芯上时，阀芯会发生位移，从而改变液体的流向。
- 中位：当控制手柄处于中位时，液体无法通过阀体，阀芯将会阻止液体流动。
- 左位：当控制手柄向左移动时，液体从左侧入口口孔进入阀体，经过阀芯后从出口口孔出去，左侧的连通口孔关闭。
- 右位：当控制手柄向右移动时，液体从右侧入口口孔进入阀体，经过阀芯后从出口口孔出去，右侧的连通口孔关闭。
4. 弹簧复位：当控制手柄松开时，弹簧会使阀芯恢复到初始位置，液体无法通过阀体。
通过改变控制手柄的位置，三位六通换向阀可以实现不同液路的切换和控制，用于液压系统中的流量控制、压力控制、方向控制等。
六通阀的工作原理
六通阀的工作原理
六通阀是一种常用的控制阀门，它具有两个入口和四个出口。
它可以选择将流体从两个入口之一流向四个出口之一。
六通阀的工作原理基于内部阀芯的位置。
阀芯有三个不同位置：中间、左移和右移。
当阀芯处于中间位置时，两个入口和四个出口之间是分离的，流体无法通过。
当阀芯向左移动时，右侧的两个出口被连接到左侧的一个入口，而左侧的两个出口则与右侧的一个入口相连。
这种情况下，流体可以从右侧的两个入口进入，然后通过左侧的两个出口离开。
当阀芯向右移动时，情况正好相反。
左侧的两个出口被连接到右侧的一个入口，而右侧的两个出口则与左侧的一个入口相连。
这时，流体可以从左侧的两个入口进入，然后通过右侧的两个出口离开。
通过操作阀芯的位置，可以灵活地选择将流体导向哪个出口。
这使得六通阀在一些特定的工业应用中非常有用，例如可在管道系统中切换流体的流向，或者用于流体的混合和分离等操作。
需要注意的是，六通阀的具体工作原理可能会有一些差异，取决于供应商和设计。
因此，在安装和操作六通阀时，应仔细研究相关的技术规格和说明书，以确保正确使用和操作。
REXROTH力士乐方向阀常用型号和工作原理讲解
REXROTH力士乐方向阀常用型号和工作原理讲解REXROTH力士乐方向阀是具有两种以上流动形式和两个以上油口的方向控制阀。
是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。
靠阀芯与阀体的相对运动的方向控制阀。
有转阀式和滑阀式两种。
按阀芯在阀体内停留的工作位置数分为二位、三位等;按与阀体相连的油路数分为二通、三通、四通和六通等;操作阀芯运动的方式有手动、机动、电动、液动、电液等型式。
REXROTH力士乐方向阀工作原理：六通方向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成（图1）。
阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。
反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
REXROTH力士乐方向阀特点：1、先导式2级比例方向控制阀，无集成电子元件（OBE）2、控制体积流量的方向和大小3、通过带中心螺纹和可拆卸线圈的比例电磁阀驱动4、用于板结构：根据ISO 4401的连接位置5、辅助驱动装置，可选6、以弹簧为中心的阀芯REXROTH力士乐方向阀分类：1、机动方向阀，机动方向阀又称行程阀。
2、电磁方向阀，电磁方向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。
3、电液方向阀，电液方向阀是由电磁方向阀和液动方向阀组成的复合阀。
4、手动方向阀，手动方向阀是用手推杠杆REXROTH力士乐方向阀优点：动作准确、自动化程度高、工作稳定可靠，但需附设驱动和冷却系统，结构较为复杂；阀瓣式结构则较简单，多用于流量较小的生产工艺上。
在石油、化工、矿山和冶金等行业中，六通方向阀是一种重要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过变换密封组件在阀体中的相对位置，使阀体各通道连通或断开，从而控制流体的换向和启停。
简述换向阀的工作原理
简述换向阀的工作原理
换向阀是一种控制液压系统中工作液体流向的装置。
它通常用于控制液压系统中液体流向的转换，从而实现不同液压元件的工作动作。
换向阀的工作原理主要包括以下几个部分：
1. 驱动元件：换向阀内部通常有一种驱动元件，例如手动操作杆、电磁铁、压力元件等，用于控制阀门的开启和关闭。
2. 阀芯：换向阀内部有一个阀芯，它能够在给定的位置上移动。
阀芯上通常有几个不同形状的通道和孔，用于控制液体的流动。
3. 弹簧：阀芯上通常带有一个或多个弹簧，用于将阀芯保持在默认位置。
4. 固定部件：换向阀还包括一些固定的部件，例如阀体、阀盖、密封件等。
换向阀的工作过程如下：
1. 当驱动元件施加力或力矩时，阀芯会移动。
移动的方向和距离取决于驱动元件的操作方式。
2. 阀芯移动后，通道和孔会发生变化。
不同的通道和孔的组合可以使液体流向不同的液压元件。
例如，当阀芯的某个通道与进口通道对齐时，液体可以从进口进入阀体；当阀芯的某个通
道与出口通道对齐时，液体可以从阀体流出。
3. 当驱动元件松开时，弹簧的作用下，阀芯会返回到默认位置。
此时，液体流向将恢复到初始状态。
通过这样的工作原理，换向阀能够根据操作人员或系统的需要，控制液压系统中液体的流向，从而实现不同的工作动作。
这在许多液压设备和系统中都被广泛应用。
换向阀工作原理
换向阀工作原理
换向阀是一种用于控制液压系统中的液压流动方向的装置，它通常用于控制液压缸的运动方向。
换向阀可以通过改变阀芯的位置来控制液压系统中液压流体的流向。
换向阀的工作原理如下：
1. 阀芯的位置控制：换向阀具有一个阀芯，在阀芯的不同位置下，液压系统中液压流体的流动方向也会不同。
阀芯的位置通常通过一个手动操作装置或电磁阀来控制。
2. 弹簧平衡：换向阀内部通常设有一个或多个弹簧，用于平衡流体压力和阀芯位置之间的力。
这样做可以确保阀芯在无外力作用下保持在稳定的位置。
3. 流体通道控制：换向阀内部有多个流体通道，其中至少包括两个与液压系统相连的进、出口通道。
当阀芯的位置改变时，不同的流体通道将打开或关闭，从而改变液压流体的流动方向。
4. 密封性能：为了确保液压系统的密封性能，换向阀的阀芯与阀体之间通常设有密封圈。
这些密封圈能够防止液压流体泄漏，并确保流体只在所设定的通道中流动。
总的来说，换向阀通过改变阀芯的位置来控制液压系统中的液压流动方向。
它是液压系统中重要的控制装置，广泛应用于工业设备和机械设备中。
换向阀的控制原理及种类特点分析
换向阀的掌控原理及种类特点分析德国AVENTICS换向阀拆装拆装和步骤1、拆卸限位套和压板。
2、将油缸末端的U型阀关闭，旋转至与油缸垂直。
3、将面板选择面控，通过手动点动，将活塞退至水箱里面。
4、接下来用内六角和月牙扳手对活塞进行拆卸（一般车上都有这些工具，注意拆卸时肯定要停机，按下急停）5、拆卸完成以后用绳子或者其他工具将活塞体取出来，拆卸完毕。
德国AVENTICS换向阀拆装拆装和步骤优点动作精准、自动化程度高、工作稳定牢靠，但需附设驱动和冷却系统，结构较为多而杂；阀瓣式结构则较简单，多用于流量较小的生产工艺上。
在石油、化工、矿山和冶金等行业中，六通换向阀是一种紧要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过改换密封组件在阀体中的相对位置，使阀体各通道连通或断开，从而掌控流体的换向和启停。
滑阀的液压卡紧现象不但在换向阀中有，其他的液压阀也普遍存在，在高压系统中更为突出，特别是滑阀的停留时间越长，液压卡紧力越大，以致造成移动滑阀的推力（如电磁铁推力）不能克服卡紧阻力，使滑阀不能复位。
引起液压卡紧的原因，有的是由于脏物进入缝隙而使阀芯移动困难，有的是由于缝隙过小在油温上升时阀芯膨胀而卡死，但是重要原因是来自滑阀副几何形状误差和同心度变更所引起的径向不平衡液压力。
为了减小径向不平衡力，应严格掌控阀芯和阀孔的制造精度，在装配时，尽可能使其成为顺锥形式，另一方面在阀芯上开环形均压槽，也可以大大减小径向不平衡力。
德国AVENTICS换向阀拆装拆装和步骤1.压力损失由于电磁阀的开口很小，故液流流过阀口时产生较大的压力损失。
2.内泄漏量在各个不同的工作位置，在规定的工作压力下，从高压腔漏到低压腔的泄漏量为内泄漏量。
过大的内泄漏量不但会降低系统的效率，引起过热，而且还会影响执行机构的正常工作。
3.换向和复位时间交流电磁阀的换向时间一般为0.03～0.05s，换向撞击较大；而直流电磁阀的换向时间为0.1～0.3s，换向撞击较小。
液相六通阀定子
液相六通阀定子液相六通阀定子是一种常用于工业领域的关键设备，广泛应用于流体控制系统中。
本文将从介绍液相六通阀定子的结构、工作原理以及使用注意事项等方面进行详细阐述，以便读者更好地理解和使用该设备。
首先，我们来了解液相六通阀定子的结构。
它由外壳、阀盖、阀座、阀球和旋转电机等主要部件组成。
其中，外壳是保护设备内部零件的重要外部包围物，阀盖则用于固定内部零件和密封阀门。
阀座是阀门的核心部件，起到密封和控制流体的作用。
阀球则负责打开或关闭流体通道。
旋转电机是控制阀球转动的动力源。
其次，液相六通阀定子的工作原理是通过旋转电机驱动阀球在不同阀座间切换，从而实现不同流体通道的开关。
当旋转电机启动时，阀球可以按照预设的顺序旋转到相应的阀座上。
通过控制旋转角度和时间，可以实现不同阀座的开关，从而改变流体的通路和流向。
在使用液相六通阀定子时，需要注意以下几点。
首先，要保证设备的正常工作环境，避免过高或过低的温度和压力对设备造成损坏。
其次，定期检查和维护设备的各个零部件，确保其正常运转。
如果发现损坏或磨损严重的零部件，应及时更换以避免因此引发的故障。
另外，在操作设备时要按照正确的工作程序进行，并严格遵守相关安全操作规程，确保操作人员的人身安全和设备的正常运行。
总结起来，液相六通阀定子是一种重要的流体控制设备，其结构和工作原理的了解对于正常运行和使用该设备至关重要。
同时，合理的使用方法和注意事项的遵守也能最大限度地减少故障和危险的发生。
希望通过本文的介绍，读者能对液相六通阀定子有更加清晰的认识，并能在实际使用中更好地应用和操作该设备。
换向阀工作原理
换向阀工作原理
换向阀是一种用于控制流体的流向的装置，常见于液压系统中。
它由一个阀芯和阀体组成，阀体上有两个或多个进、出口，通过控制阀芯的位置来控制不同方向的流体流动。
换向阀工作时，阀芯会从一个位置滑动到另一个位置，改变液体的流向。
在换向阀中，阀芯通常有三个位置：中间位置、工作位置和中立位置。
中间位置时，进口与出口被切断，流体无法通过阀体；而在工作位置时，进口和一个出口相连，流体从进口流入并从出口出去；中立位置是在中间位置和工作位置之间，此时进口和另一个出口相连。
换向阀的工作原理是依靠液压力的作用。
当液压力通过控制信号作用于阀芯时，阀芯会向一个确定的方向滑动，改变进、出口的连接情况。
当液压力消失时，阀芯会返回到中立位置。
在换向阀中，通常采用螺纹或连杆结构来传递液压力。
螺纹结构通过旋转阀芯来实现改变流向；连杆结构通过连杆连接阀芯和控制元件，当控制元件运动时，阀芯也会相应滑动。
除了螺纹和连杆结构，换向阀还可以采用电磁控制、手动控制和气动控制等方式。
在电磁控制换向阀中，通过给定的电流信号控制阀芯的位置；手动控制换向阀需要人工操作来改变阀芯的位置；气动控制换向阀则通过气压信号来控制阀芯的位置。
总之，换向阀是一种通过改变阀芯位置来控制流体流向的装置。
它可以采用不同的结构和控制方式，实现在液压系统中的流向控制。
定量泵系统中六通型与四通型多路阀节流调速原理及能耗分析
摘 要 ：在 对 六 通 型 与 四 通 多路 阀 结 构 分 析 的 基 础 上 ，从 液 压 节 流 调 速 和 液 阻理 论 的 观 点 出发 ，分 析 六 通 型 与 四 通 型 多路 阀 工 作 原 理 ，并 建 立 其 流 量 控 制 与 功 率 损 耗 数 学模 型 ， 对 能 耗 机 理 进 行 分 析 ， 为 其 使
通 型两 种 。
图 １六 通 多 路 阀 结 构 图
Ｆｉ ｇ． １ Ｓｉ ｘ －ｗａｙ ｍｕｌ ｔ ｉ －ｗａ ｙ
ｖ ａ ｌ ｖ ｅ ｓ ｔ ｒ ｕｃ ｔ ｕｒ ｅ ｄｉ ａｇ ｒ ａｍ
图 ２为一 种 常用 六通 多路 阀 的液压 原 理 图 。根 据六 通 多路 阀的结 构 和工 作 原理 。图 ２的液 压原 理
出流 量 。
Ｐ Ｔ
为 主体 ，集换 向阀 ，单 向 阀 ，安 全 阀等 于 一体 ，同时具
有控 制 方 向与流 量 的双 重作 用 的多 功 能集 成 阀。有 的 根 据需 要 还 附加梭 阀 ，压 力补 偿 阀 ，抗 汽蚀 阀等 。 多路 阀 因具 有 集成 度高 ，功能 多等 特 点 ，可 以简化 液压 系统 管 路 ，所 以广 泛应 用 于工 程机 械 ，矿 山机 械 等领 域 。按 换 向阀 的通道 数分 ， 目前常 用 的 多路 阀 主要有 六通 型和 四
Ｊ ｕｌ ｙ． ， ２ ０１ ４
文 章 编 号 ：１ ０ ０ ２ — ６ ６ ７ ３（ ２ ０ １ ４ ）０ ４ — ４９ ０ — ０ ２
定量泵 系统 中六通型与 四通型 多路 阀节流调速原理及能耗分析
梁 大 海
（ 中 国煤 炭 科 工 集 团 太 原 研究 院有 限公 司 ， 山 西 太 原 ０ ３ ０ ０ ０ ６ ）
多路阀基本特性与系统(六通与四通)
作者简介：孔晓武，男，１９７５ 年生，新疆石河子市人，２００３ 年 １０月获得博士学位，现为浙江大学机械电子控制工程研究所博士后，主要从事工程机械电液比例控制方面的研究工作。
多路换向阀的基本特性与新发展 (一)孔晓武浙江大学机械电子控制工程研究所浙江杭州３１００２７包括工程机械在内的行走机械、矿上机械等装置进行作业时，需要多个机构或多套液压系统共同完成。
因此，液压执行机构的动作，需要多个液压阀来控制。
多路阀是一种能控制多个液压执行机构 （负载） 的换向阀组合，它是以两个以上的换向阀为主体，集换向阀、单向阀、安全阀、补油阀、分流阀、制动阀等于一体的多功能集成阀。
多路阀的出现，使多执行机构液压系统变得结构紧凑，管路简单，压力损失小。
１按卸荷方式区分为六通型多路阀与四通型多路阀按系统的卸荷方式，多路阀分中位回油卸荷 （六通阀） 和卸荷阀卸荷 （四通阀） ２ 种，如图 １ 。
注意：这里的通路油口 （简称“通”），仅仅指主流量的通路油口，不包括控制油的通路油口。
如图 １ｂ 所示，表面上像有 ６ 个通路油口，但中间虚线表示的是卸荷阀 （溢流阀） 的控制油通油口，不应计入，所以是四通阀。
图 １ａ 所示的六通多路阀，当所有换向阀芯都回到中位时，入口压力油经一条专用的直通油道，即中立位置回油道 （Ｐ → Ｐ１ → Ｃ → Ｔ） 而卸荷。
当多路阀任何一联换向阀换向时，都会把此油道切断，液压泵来的油液，就从这联阀已接通的工作油口，进入所控制的执行元件 （负载）。
因为在换向阀阀杆的移动过程中，中立位置回油道是逐渐减小、最后被切断的，所以从此阀口回油箱的流量是逐渐减小，并一直减小到零；而进入执行元件的流量，则从零逐渐增加，并一直增大到泵的供油量。
这就形成了非常受用户欢迎的多路阀微调特性，即不需增加其它装置，本身就具有初级的手动比例控制特性。
因而，执行元件启动平稳无冲击，调速性能好。
六通阀的缺点是：中立位置的压力损失较大，而且换向阀的联数越多，压力损失也越大。
多路阀基本特性与系统(六通与四通)
作者简介：孔晓武，男，１９７５ 年生，新疆石河子市人，２００３ 年 １０月获得博士学位，现为浙江大学机械电子控制工程研究所博士后，主要从事工程机械电液比例控制方面的研究工作。
多路换向阀的基本特性与新发展 (一)孔晓武浙江大学机械电子控制工程研究所浙江杭州３１００２７包括工程机械在内的行走机械、矿上机械等装置进行作业时，需要多个机构或多套液压系统共同完成。
因此，液压执行机构的动作，需要多个液压阀来控制。
多路阀是一种能控制多个液压执行机构 （负载） 的换向阀组合，它是以两个以上的换向阀为主体，集换向阀、单向阀、安全阀、补油阀、分流阀、制动阀等于一体的多功能集成阀。
多路阀的出现，使多执行机构液压系统变得结构紧凑，管路简单，压力损失小。
１按卸荷方式区分为六通型多路阀与四通型多路阀按系统的卸荷方式，多路阀分中位回油卸荷 （六通阀） 和卸荷阀卸荷 （四通阀） ２ 种，如图 １ 。
注意：这里的通路油口 （简称“通”），仅仅指主流量的通路油口，不包括控制油的通路油口。
如图 １ｂ 所示，表面上像有 ６ 个通路油口，但中间虚线表示的是卸荷阀 （溢流阀） 的控制油通油口，不应计入，所以是四通阀。
图 １ａ 所示的六通多路阀，当所有换向阀芯都回到中位时，入口压力油经一条专用的直通油道，即中立位置回油道 （Ｐ → Ｐ１ → Ｃ → Ｔ） 而卸荷。
当多路阀任何一联换向阀换向时，都会把此油道切断，液压泵来的油液，就从这联阀已接通的工作油口，进入所控制的执行元件 （负载）。
因为在换向阀阀杆的移动过程中，中立位置回油道是逐渐减小、最后被切断的，所以从此阀口回油箱的流量是逐渐减小，并一直减小到零；而进入执行元件的流量，则从零逐渐增加，并一直增大到泵的供油量。
这就形成了非常受用户欢迎的多路阀微调特性，即不需增加其它装置，本身就具有初级的手动比例控制特性。
因而，执行元件启动平稳无冲击，调速性能好。
六通阀的缺点是：中立位置的压力损失较大，而且换向阀的联数越多，压力损失也越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换
向和启停。
六通换向阀的性能参数
公称通径(mm)50～150
适用温度(℃)室温～80
公称压力(MPa)1.0
适用介质润滑油
连接形式法兰
强度试验压力(MPa)1.5
密封试验压力(MPa)1.1
耐压试验温度(℃)常温
六通换向阀的工作原理和结构特点
六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。
阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。
反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
图1 六通换向阀
1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体
(1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。
阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。
密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加
工后抛光研磨,表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。
每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。
阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。
调整块和
调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同
步到位。
图2密封组件
1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉
(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
(4)阀体隔板及上阀盖轴孔部位镶有铜套,可减小与O形圈间的摩擦力矩,密
封组件开启与关闭灵活,操作力矩小。
(5)上阀盖设有指示牌及限位螺钉,阀杆上安装指针,明确指示各通道的接通
状况,易于操作。
