三相电动机保护装置
三相异步电动机单向运行主回路元件选择及接线操作
一、概述三相异步电动机是工业生产中常用的一种电动机类型，它具有结构简单、可靠性高、功率密度大等特点，广泛应用于各种生产设备中。
在实际运行中，为了使三相异步电动机能正常运行，需要正确选择主回路元件并进行正确的接线操作。
本文将围绕三相异步电动机单向运行主回路元件选择及接线操作展开阐述。
二、主回路元件选择1.断路器：在选择断路器时，需要考虑电动机的额定电流和短路保护能力，一般选择与电动机额定电流相匹配的断路器，在短路保护能力上要求不低于电动机额定电流的6-10倍。
2.热综合开关：热综合开关用于过载保护，在选择时要考虑电动机的额定电流和热综合开关的额定电流，以确保过载时能及时跳闸保护电动机。
3.接触器：接触器用于控制电动机的启停，需要根据电动机的功率和负载特性选择合适的接触器，以确保电动机正常启停。
4.热综合过载保护装置：热综合过载保护装置主要用于保护电动机在运行过程中的热负荷，需要根据电动机的额定功率和负载特性选择合适的热综合过载保护装置。
5.电动机的主回路排线：电动机主回路排线需根据电动机额定电压和额定电流选择合适的截面积和材质，以确保电流的传输不会造成线路过热损坏。
三、接线操作1.断路器接线：在接线时，首先需要将断路器的主通电线和电动机主线连接，确保连接牢固，然后将断路器的控制线与控制系统连接。
2.热综合开关接线：热综合开关需要与电动机主回路排线相连接，同时接线时要注意热综合开关的额定电流和电动机的额定电流需匹配，确保过载时能及时跳闸。
3.接触器接线：接触器需要与电动机的主回路排线连接，并与控制系统连接，确保在启停时能正常进行控制操作。
4.热综合过载保护装置接线：热综合过载保护装置需要与电动机的主回路排线连接，并与控制系统连接，确保在电动机运行过程中能对热负荷进行有效保护。
5.电动机的主回路排线接线：电动机的主回路排线需要与断路器、热综合开关、接触器和热综合过载保护装置相连接，确保电流的传输安全可靠。
NZB379L 电动机智能控保装置 使用说明书
6.1 互感器接线图..................................................................................................................... 4
6.2 典型接线图.......................................................................................................................... 5
是安全警示标志， 用于提醒您有人身安全危险。 遵循标志后 所提示的安全信息， 避免可能引起的伤害或死亡。
电气设备应该让有资格的专业人员安装、 操作、 使用和维护。 本说明 书不是 针对那些未经培训的人员使用的操作手册。未按使用手册操作 造成不良后果， 本公 司将不负任何责任。
NZB379L 电动机智能控保装置
10 面板介绍.............................................................................................................................. 25
10.1 控制面板.......................................................................................................................... 26
8.3 堵转保护............................................................................................................................ 16
WDZ-430EX电动机综合保护测控装置说明书(1)
第三章WDZ-430EX电动机综合保护测控装置1. 产品用途及特点WDZ-430EX电动机综合保护测控装置（以下简称装置）主要用于大型及中型三相异步电动机的综合保护和测控，对特大型电动机（2000KW及以上，或主保护灵敏度校验不合格）需加装与之配套的WDZ-431EX电动机差动保护装置。
装置可配置独立的操作回路和防跳回路，可适用于各种出口的电动机回路。
完备的保护功能：●电流速断保护（反向功率闭锁）●负序过流一段保护●负序过流二段保护●接地保护●过热保护●过热禁止再启动保护●堵转保护●长启动保护●正序过流保护●过负荷保护●欠压保护●PT断线告警●FC回路大电流闭锁出口●熔断器保护●独立的操作回路和防跳回路（选配）●故障录波和电机启动过程录波测控功能：●10路遥信开入采集、装置内部遥信、事故遥信●断路器遥控跳、合●遥测量：三相电压，三相电流，P，Q，功率因数，频率●2路脉冲量输入实现外部电度表自动抄表●内嵌高精度智能电度表，输出有功脉冲，可节省外部电度表（选配）●1路4～20mA直流模拟量输出，替代变送器作为DCS测量接口（选配）●电动机启动信息和启停次数统计通讯功能：●多种通讯接口：RS485、CAN、以太网，可支持双网本装置具有如下特点：●采用先进的32位嵌入式微处理器●汉字液晶显示、操作简便直观●用串行EEPROM存放保护定值●可预先设定5套定值适应各种运行工况●带掉电保持的SOE和自检报告●软、硬件冗余设计，抗干扰性能强●完善的软、硬件自检，二级看门狗●全密封嵌入式机箱设计，体积小，重量轻，可直接安装在开关柜上●安全可靠的高速现场总线技术，支持RS485、CAN、以太网，支持双网●完善、灵活的保护功能，全面、准确、可靠的测控功能●可选配DCS测量接口（4～20mA模拟量输出）●可选配独立的操作回路和防跳回路，并能自动适应跳合闸电流的大小。
2. 主要保护功能及原理保护原理框图见图3.1。
t<t qd(t≥t qd(I max≤1.05I eI0>I0dzI maxI2>I21dzI2>I22dz I0≥[1+（I max/I e-1.05I a反向功率闭锁A相正方向I bB相正方向I cC相正方向I a反向功率闭锁A相正方向I bB相正方向I cC相正方向Ia>Ifcbs Ib>Ifcbs Ic>IfcbsIa>Ib>Ic >注：U max =Max （Uab,Ubc,Uca ）,,其他符号定义参见定值表 BTJ 为保护跳闸继电器ACT 为保护动作信号继电器 FLT 为保护动作告警继电器I max =Max （Ia,Ib,Ic ）Umax<5V Imax>Ie/4Umax>20VImax>Ie/4I a >I gfh I c >I gfh保护启动前U max >1.05U qyI 1>I 1glI c <1.125I eI b <1.125I e I b >1.I c >1.t>t yd t>t qdjPT 断线闭锁I a >1.I a <1.125I e I b >I gfh I b I c I a U bc <U qy U ab <U qy U ca <U qy U max <5V I max <I e /8开关在合位图3.1 WDZ-430EX 保护原理框图2.1.电流速断保护（反向功率闭锁）其动作判据为：I max=max（I a，I b，I c）I max＞I sdg 在电动机额定启动时间内或I max＞I sdd在电动机额定启动时间后t＞t sd式中，I max：A、B、C相电流（I a，I b，I c）最大值（A）I sdg：速断动作电流高值（电动机启动过程中速断电流动作值）（A）I sdd：速断动作电流低值（电动机启动结束后速断电流动作值）（A）t sd：整定的速断保护动作时间（s）本保护在电动机启动时，可以避开启动开始瞬间的暂态峰值电流。

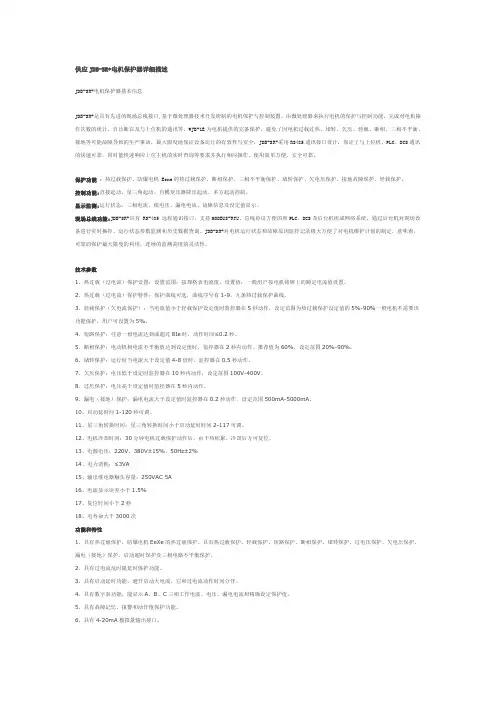

苍南凯迪JDR电机保护装置
