pi薄膜电容

pi薄膜电容

PI薄膜电容
PI薄膜电容是一种以聚酰亚胺(PI)薄膜为介质,采用金属箔或金属化电极作为电极的电容器。

PI薄膜电容因其具有高绝缘性、高温稳定性、优良的耐电强度和介电性能等优点,广泛应用于电子、电力、通信、航空航天等领域。

PI薄膜电容的特点如下:
1.高绝缘性:PI薄膜的介电常数较高,因此可以制作出高绝缘能
力的电容器。

2.高温稳定性:PI薄膜具有优良的高温稳定性,可以在高温环境
下保持稳定的电气性能。

3.优良的耐电强度:PI薄膜具有良好的耐电强度,可以承受高电
压和高电流。

4.良好的介电性能:PI薄膜具有良好的介电性能,如介电常数、
介质损耗等。

5.良好的机械性能:PI薄膜具有良好的机械性能,如强度、耐磨
性等。

6.耐腐蚀性:PI薄膜不易受化学药品的腐蚀,可以适用于各种环
境下的使用。

在实际应用中,PI薄膜电容可以采用不同的电极材料和结构形式,如金属箔、金属化电极等,以满足不同领域和不同使用环境的需求。

此外,PI薄膜电容还可以通过表面处理、金属化等工艺进行进一步加工和改性,以提高其电气性能和机械性能。

总的来说,PI薄膜电容是一种高性能、多用途的电容器,具有广泛的应用
前景和发展潜力。

薄膜电容的特点

薄膜电容的特点

薄膜电容的特点
薄膜电容是一种常见的电容器类型,具有以下特点:
1. 构造简单:薄膜电容器由两层薄膜(通常是聚丙烯薄膜或聚酯薄膜)之间夹有介质层组成。

电极通常是金属箔或薄膜。

这种简单的构造使得薄膜电容器易于制造和组装。

2. 小体积:薄膜电容器的构造使其具有较小的尺寸和体积,适用于紧凑的电子设备和电路。

3. 耐高温:薄膜电容器通常能够在较高的温度下正常工作,具有较好的热稳定性。

4. 高精度:薄膜电容器具有较高的精度和稳定性,可以提供准确的电容值。

5. 较低的漏电流:薄膜电容器的漏电流较低,可以减少能量损耗并提高系统效率。

6. 低损耗:薄膜电容器具有较低的损耗因子,能够减少能量的转换和传输损失。

7. 高频特性:薄膜电容器具有较好的频率响应特性,适用于高频和快速切换的应用。

需要注意的是,薄膜电容器的电容值通常较小,不适用于需要
较大电容值的应用场景。

此外,薄膜电容器的价格相对较高,对一些成本敏感的应用可能不是最佳选择。

薄膜电容原理

薄膜电容原理

薄膜电容原理
薄膜电容是一种电容器,它由两个平行的导电薄膜间夹着一层绝缘薄膜构成。

在薄膜电容器中,导电薄膜作为极板,绝缘薄膜则起到了隔离两个极板的作用。

当在薄膜电容器的两个导电薄膜上施加电压时,由于电势差的存在,电子在极板上移动,导致在薄膜电容器中形成一个电场。

这个电场会储存能量,并且使薄膜电容器两极之间产生电荷分布。

当电场达到稳定状态时,薄膜电容器就达到了充电状态。

薄膜电容的容量取决于导电薄膜的面积、两个极板之间的距离以及其介电常数。

面积越大、距离越小、介电常数越大,容量就越大。

薄膜电容器主要有两种工作方式:充电和放电。

在充电过程中,当施加电压超过薄膜电容器的电压饱和值时,电子会从电源流向薄膜电容器,使得电容器充电。

而在放电过程中,当施加电压小于电容器的电压饱和值时,电子会从电容器流向负载,使得电容器放电。

薄膜电容器在电子学领域有着广泛的应用,例如在滤波电路、信号耦合和降噪电路中扮演着重要角色。

由于薄膜电容器具有体积小、质量轻、功率损耗低等特点,因此在集成电路领域也得到了广泛应用。

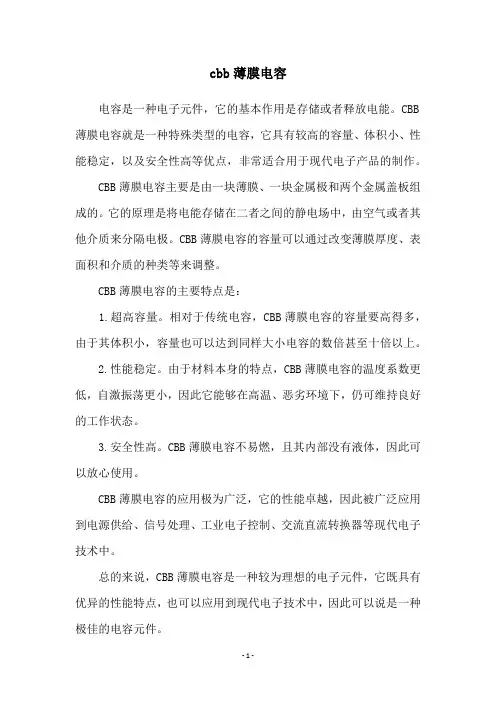

cbb薄膜电容

cbb薄膜电容

cbb薄膜电容
电容是一种电子元件,它的基本作用是存储或者释放电能。

CBB 薄膜电容就是一种特殊类型的电容,它具有较高的容量、体积小、性能稳定,以及安全性高等优点,非常适合用于现代电子产品的制作。

CBB薄膜电容主要是由一块薄膜、一块金属极和两个金属盖板组成的。

它的原理是将电能存储在二者之间的静电场中,由空气或者其他介质来分隔电极。

CBB薄膜电容的容量可以通过改变薄膜厚度、表面积和介质的种类等来调整。

CBB薄膜电容的主要特点是:
1.超高容量。

相对于传统电容,CBB薄膜电容的容量要高得多,由于其体积小,容量也可以达到同样大小电容的数倍甚至十倍以上。

2.性能稳定。

由于材料本身的特点,CBB薄膜电容的温度系数更低,自激振荡更小,因此它能够在高温、恶劣环境下,仍可维持良好的工作状态。

3.安全性高。

CBB薄膜电容不易燃,且其内部没有液体,因此可以放心使用。

CBB薄膜电容的应用极为广泛,它的性能卓越,因此被广泛应用到电源供给、信号处理、工业电子控制、交流直流转换器等现代电子技术中。

总的来说,CBB薄膜电容是一种较为理想的电子元件,它既具有优异的性能特点,也可以应用到现代电子技术中,因此可以说是一种极佳的电容元件。

对薄膜电容的简单介绍

对薄膜电容的简单介绍

对薄膜电容的简单介绍薄膜电容器是以金属箔当电极,将其和聚乙窬,聚丙烯,聚笨乙烯或聚碳酸窬等塑胶薄膜,从两端重叠後,卷绕成圆筒状的构造之电容器。

而依塑胶薄膜的种类又被分别称为聚乙窬电容(又称Mylar 电容),聚丙烯电容(又称PP 电容),聚苯乙烯电容(又称PS 电容)和聚碳酸电容。

薄膜电容器由於具有很多优良的特性,因此是一种性能优秀的电容器。

它的主要等性如下:无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。

基於以上的优点,所以薄膜电容器被大量使用在模拟电路上。

尤其是在信号交连的部份,必须使用频率特性良好,介质损失极低的电容器,方能确保信号在传送时,不致有太大的失真情形发生。

在所有的塑胶薄膜电容当中,又以聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显着,当然这两种电容器的价格也比较高。

然而近年来音响器材为了提升声音的品质,所采用的零件材料已愈来愈高级,价格并非最重要的考量因素,所以近年来PP 电容和PS 电容被使用在音响器材的频率与数量也愈来愈高。

通常的薄膜电容器其制法是将铝等金属箔当成电极和塑胶薄膜重叠後卷绕在一起制成。

但是另外薄膜电容器又有一种制造法,叫做金属化薄膜(Metallized Film),其制法是在塑胶薄膜上以真空蒸镀上一层很薄的金属以做为电极。

如此可以省去电极箔的厚度,缩小电容器单位容量的体积,所以薄膜电容器较容易做成小型,容量大的电容器。

例如常见的MKP 电容,就是金属化聚丙烯膜电容器(Metailized Polypropylene Film Capacitor)的代称,而MKT 则是金属化聚乙窬电容(Metailized Polyester)的代称。

金属化薄膜电容器所使用的薄膜有聚乙窬、聚丙烯、聚碳酸窬等,除了卷绕型之外,也有叠层型。

金属化薄膜这种型态的电容器具有一种所谓的我我。

薄膜 电容

薄膜 电容

薄膜电容
薄膜电容是一种微小的能够容纳电荷的电子元件,用来存储电,广泛应用于电路中。

薄膜电容由夹紧的薄膜(通常是陶瓷片)片构成,中间放置有金属线或全膜布状的电极。

它的尺寸非常的小,甚至百分之一纳米,能够极高的确保其质量,可以应用在低噪音、高速运算等一系列高精度要求的电子电路中。

薄膜电容是一种可塑性元件,可以用来调节频率、阻止脉冲性电磁干扰以及减少对电源的电压脉动。

此外,薄膜电容还有超低噪声、小尺寸及长使用寿命等优点,成为电子电路设计中的重要元件。

由于薄膜电容在小尺寸及质量精度中有着一系列的优势,它的应用也越来越多,可以用在汽车电子、通信系统、家庭电器电子等不同领域中。

薄膜电容也可以构建在绿色电器及新能源电池中,能够更好的满足其精度、容量及电性能等要求。

薄膜电容也是构建芯片电源供应环路中不可或缺的元件,能够更加准确的控制电压输出精度,提供更加的静态和动态性能。

薄膜电容作为电子元件的一种,具有多种优势,对于电子电路及系统提供了不可或缺的功能。

薄膜电容也被广泛的应用于不同的领域,可以说,薄膜电容正在为人们的日常生活及科技发展奠定更加良好的基础。

薄膜电容介绍

薄膜电容介绍

电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。

电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表表2 电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J,表示容量为0. 1 uF、误差为±5%。

薄膜电容的种类可以从原理上分为:有感和无感;从材料上可以分为:CBB电容(聚乙烯),涤纶电容。

各种电容的优缺点及用途无感CBB电容制作工艺: 2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

优点:无感,高频特性好,体积较小缺点:不适合做大容量,价格比较高,耐热性能较差。

用途:耦合/震荡,音响,模拟/数字电路,高频电源滤波/退耦有感CBB电容制作工艺: 2层聚乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

5种薄膜电容的性能

5种薄膜电容的性能

5种薄膜电容的性能及参数介绍1、碳酸酯薄膜电容此电容性能比聚酯电容好,耐热与聚酯电容相同,可替代聚酯,纸介电容,广泛应用于直流交流,脉动电路中。

型号:CQ10 容量:0.1-0.68uf 额定工作电压:40V 绝缘性能:500mohm./uf 损耗角正切:(正常气候条件下)<0.015 试验电压: 60V2、复合薄膜电容器:此电容选择了两种不同的薄膜(或纸与薄膜)复合做介质。

例如聚苯乙烯薄膜与聚丙烯薄膜复合制作的电容器,这种电容比聚苯乙烯电容提高了抗电强度和温度,减小了体积,但是电容的温度系数和损耗稍差。

聚苯乙烯薄膜电容器:主要特点是绝缘电阻高,损耗小,容量精度高,电参数随频率温度变化小,缺点是体积大,工作温度不高(上限为70C )该电容主要应用于滤波,高频调谐器,均衡器中。

型号:CB40 容量:0.015-2uf 额定工作电压: 250-1000v 绝缘性能:引出头之间:50000mohm 引出头与外壳之间:10000S 损耗角正切:(正常气候条件下)<0.001 试验电压:2uw 容量允差:J,K,F,G型号:CB14 容量:10P-0.16uf 额定工作电压: 100—1600v 绝缘性能:引出头之间:20000mohm. 容量允差:D ,F,J,G 损耗角正切:(正常气候条件下)<0.001 试验电压:2uw3、聚丙烯薄膜电容器此电容性能和聚苯乙烯电容相似,但体积小,工作温度上限可达85-100C 损耗为 0.01-0.001 温度系数为-100*(10 负6) ---- -400*(10 负6) 容量稳定性比聚丙乙烯电容稍差。

可用于交流,激光,耦合,等电路。

型号:CBB121 容量: 0.001-0.47uf 额定工作电压:63—400v 绝缘性能:引出头之间:100000mohm 引出头与外壳之间:10000S 损耗角正切:(正常气候条件下)<0.01 试验电压:2uw 容量允差:J,K,M型号:CBB12 容量:0.001-0.39uf 额定工作电压:100—1600v 绝缘性能:引出头之间:3000mohm.UF 引出头与外壳之间:10000S 损耗角正切:(正常气候条件下)<0.001 试验电压: 2.5uw 容量允差:J,K,4、聚四氟乙烯薄膜电容器:此电容损耗小,耐热性好,工作温度可达-150---200C 电参数的温度频率特性稳定,耐化学腐蚀好,缺点是耐电晕性差,成本高,主要应用于高温高绝缘,高频的场合。

薄膜电容film

薄膜电容film

薄膜电容film
薄膜电容(Film Capacitor)是一种以金属箔或金属化薄膜为电极,以塑料薄膜为电介质的电容器。

它具有以下特点:
1. 体积小:由于采用了薄膜技术,薄膜电容的体积可以非常小,适用于高密度电路的设计。

2. 容量大:相比其他类型的电容器,薄膜电容可以实现更高的电容量。

3. 稳定性好:薄膜电容的电介质通常具有较低的损耗和良好的温度稳定性,能够在较宽的温度范围内保持稳定的性能。

4. 高频特性好:薄膜电容的电极和电介质都非常薄,因此具有较低的等效串联电阻(ESR)和等效串联电感(ESL),适合在高频电路中使用。

5. 可靠性高:薄膜电容的制造工艺成熟,产品质量稳定,具有较长的使用寿命。

薄膜电容广泛应用于电子、通信、家电、工业控制等领域,特别是在需要高精度、高稳定性和高频特性的电路中具有重要的应用价值。

薄膜电容原理

薄膜电容原理

薄膜电容原理一、引言薄膜电容是一种常见的电子元件,广泛应用于电子设备和电路中。

在电子领域中,薄膜电容的原理和应用非常重要。

本文将介绍薄膜电容的原理、结构和特性,以及其在电子领域中的应用。

二、薄膜电容的原理薄膜电容是利用薄膜材料的两个电极之间的介电常数来存储电荷的一种电子元件。

薄膜电容的工作原理基于电容器的基本原理,即电容器的电容值与两个电极之间的距离和介电常数有关。

在薄膜电容中,薄膜材料起到了介电层的作用,两个电极之间的距离非常接近,因此电容值较小。

三、薄膜电容的结构薄膜电容通常由两个金属薄膜电极之间的薄膜材料组成。

这两个电极可以是金属箔、金属化合物或者金属薄膜。

薄膜电容的结构紧凑,占用空间小,适合于集成电路和微型电子设备中的应用。

四、薄膜电容的特性薄膜电容具有许多优良的特性,使其在电子领域中得到广泛应用。

首先,薄膜电容的电容值稳定性高,能够在广泛的温度范围内保持相对稳定的电容值。

其次,薄膜电容的频率响应特性良好,能够在高频率下保持较低的阻抗。

此外,薄膜电容的耐压能力较强,能够承受较高的工作电压。

五、薄膜电容的应用薄膜电容在电子领域中有广泛的应用。

首先,薄膜电容常用于电子设备中的滤波电路,用于滤除信号中的杂散噪声和高频噪声。

其次,薄膜电容可以用于存储电荷,常用于数字电路中的存储器元件。

此外,薄膜电容还可以用于电子设备中的稳压电路和振荡电路,起到稳定电压和产生振荡信号的作用。

六、总结薄膜电容是一种重要的电子元件,其原理基于电容器的基本原理,利用薄膜材料的介电常数来存储电荷。

薄膜电容具有结构紧凑、电容值稳定、频率响应特性良好等优良特性,因此在电子设备和电路中得到广泛应用。

薄膜电容常用于滤波电路、存储器元件、稳压电路和振荡电路中,起到滤波、存储、稳定电压和产生振荡信号的作用。

通过本文的介绍,我们了解了薄膜电容的原理、结构和特性,以及其在电子领域中的应用。

薄膜电容的发展将为电子技术的进步和创新提供更多可能性,为我们的生活带来更多便利和效益。

薄膜电容工作原理

薄膜电容工作原理

薄膜电容工作原理薄膜电容是一种常见的电子元件,广泛应用于电路中的信号处理、能量转换和存储等方面。

它的工作原理基于电场的作用,通过改变电容器两极板之间的电场强度来实现信号的输入、输出和处理。

薄膜电容器由两个平行的金属电极板构成,中间夹有一层绝缘薄膜。

当电容器处于工作状态时,电极板上施加一个电压,使得电场在绝缘薄膜中形成。

电容器的工作原理可以分为两个方面来解释。

首先是信号输入和输出。

当外部信号作用于电容器的电极板时,由于电场的作用,电容器两极板之间的电势差发生变化,导致电容器的电容值发生变化。

这种变化可以通过测量电容器两极板之间的电压或电荷来进行信号输入和输出的处理。

其次是信号处理。

薄膜电容器可以通过改变电场的强度来实现信号的处理。

当外部信号施加于电容器时,电场强度会影响绝缘薄膜上的载流子行为,进而影响电容器的电容值。

通过改变电场强度,可以实现对信号的增益、滤波、调制等处理。

薄膜电容器的工作原理是基于电场的作用,因此电场的强度对于电容器的性能具有重要影响。

电场的强度取决于电容器的结构和材料。

薄膜电容器的电场强度与电极板之间的距离、电极板的面积和电介质的介电常数等因素有关。

通过调整这些参数,可以实现对电场强度的控制,从而实现电容器的性能优化。

薄膜电容器还可以通过改变电介质材料来实现不同的工作原理。

常见的电介质材料包括聚乙烯、聚酰亚胺、聚四氟乙烯等。

不同的电介质材料具有不同的介电常数和介电损耗,从而影响电容器的性能。

选择合适的电介质材料可以实现电容器的高频特性、温度特性等方面的优化。

薄膜电容器的工作原理是基于电场的作用,通过改变电容器两极板之间的电场强度来实现信号的输入、输出和处理。

电场的强度取决于电容器的结构和材料,通过调整这些参数和选择合适的电介质材料,可以实现电容器的性能优化。

薄膜电容器在电子领域具有广泛的应用,为电路的正常工作和信号处理提供了重要的支持。

薄膜电容器讲座课件

薄膜电容器讲座课件

分类与用途
分类
薄膜电容器按结构可分为箔式和金属化式两种,按有无绝缘介质可分为有极性 电容器和无极性电容器两种。
用途
薄膜电容器广泛应用于电子设备、电力电子、通讯、家电、汽车、航空航天等 领域,如滤波、旁路、耦合、振荡、陷波等。
02
薄膜电容器材料
电介质材料
聚酯薄膜
聚酯薄膜是薄膜电容器最常用的电介质材料,具有较高的绝缘电 阻、良好的温度和频率稳定性。
风电变流器
在风力发电系统中,薄膜 电容器为变流器提供稳定 的直流电压支撑,确保风 能的高效利用。
轨道交通
在轨道交通的供电系统和 电机控制中,薄膜电容器 提供了可靠的电力保障。
新能源领域
光伏系统
在光伏逆变器中,薄膜电容器起到滤波、去耦和储能的作用,提 高光伏系统的效率和稳定性。
新能源汽车
在电动汽车和混合动力汽车中,薄膜电容器广泛应用于电池管理系 统、电机驱动和车载电子设备中。
机械性能参数
尺寸与重量
电容器的大小和重量,对于特定应用场景下安装和便携性有重要影响 。
机械强度
衡量电容器承受外力作用的能力,如振动、冲击等。薄膜电容器的机 械强度较高,能够承受较大的外力作用。
端子与连接
电容器端子的类型和连接方式,影响其可维护性和可靠性。薄膜电容 器的端子设计应便于连接和拆卸。
寿命与可靠性
技术发展趋势
材料创新
新型材料如聚丙烯、聚 酯等具有更高的介电常 数和电气性能,有助于 提高薄膜电容器的性能 和缩小体积。
制造工艺改进
先进的制造工艺如真空 镀膜、激光切割等能够 提高产品一致性和降低 成本,同时实现更精细 的金属化设计。
集成化与模块化
将薄膜电容器与其他电 子元件集成在一起,形 成模块化产品,能够简 化电路设计并提高可靠 性。

薄膜电容工作原理

薄膜电容工作原理

薄膜电容工作原理薄膜电容是一种常见的电子元件,广泛应用于电子产品和通信领域。

它的工作原理基于电荷的积累和电场的作用,通过改变电容器中两个电极之间的电荷量来实现信号的存储和传输。

下面将详细介绍薄膜电容的工作原理。

1. 薄膜电容的结构薄膜电容的主要结构包括两个电极和介质薄膜。

电极通常由金属材料制成,如铝、钽等。

介质薄膜可以是绝缘材料,如氧化铝、氮化硅等。

电极和薄膜之间形成的电场是薄膜电容的核心部分。

2. 电荷的积累与电场的作用当电容器处于不导电状态时,两个电极之间没有电荷积累,电场强度为零。

当外加电压施加在电容器上时,电荷开始从一个电极转移到另一个电极,形成一个电场。

电场的强度与电容器的电压成正比,即电场强度等于电容器的电压除以电容器的电容量。

3. 信号的存储与传输薄膜电容作为一种存储元件,可以将电荷积累在电容器的电极上,以存储信号。

当电容器充电时,电流通过电容器,电荷在电极上积累。

当电容器放电时,电荷从电极上释放,信号被传输。

通过改变电容器中电荷的积累和释放,可以实现信号的存储和传输。

4. 薄膜电容的特性薄膜电容具有很多优点,如体积小、重量轻、成本低等。

由于薄膜电容的结构简单,可以实现高精度的电容值和稳定的性能。

此外,薄膜电容还具有较低的损耗和良好的温度特性,在广泛的工作温度范围内都能保持良好的性能。

5. 应用领域薄膜电容广泛应用于电子产品和通信领域。

在电子产品中,薄膜电容常用于电路板上的滤波、耦合和去耦等电路中,用于实现信号的处理和传输。

在通信领域,薄膜电容常用于天线调谐电路、射频滤波器和频率合成器等电路中,用于实现无线信号的调制和解调。

薄膜电容是一种通过电荷的积累和电场的作用来存储和传输信号的电子元件。

它的工作原理基于电容器中两个电极之间的电荷量和电场强度的变化。

薄膜电容具有体积小、重量轻、成本低等优点,并在电子产品和通信领域得到广泛应用。

通过深入理解薄膜电容的工作原理,我们可以更好地应用和设计电子电路,实现各种功能和应用。

薄膜电容器介绍

薄膜电容器介绍

主要用途
直流脉动电容 低压交流电容
交流电容 高频脉冲电容
高温高频高性 能电容 片式电容
高温电容 片式电容
直流脉动电容 高精度高稳定 电容
缺点
介质损耗大 比重大
不能很薄 介电常数小
耐热差
太贵
较贵
成膜性差
机械强度差 耐热差 分解有毒
12
四、薄膜电容所用的极板材料 1. 箔式电容:厚度 4-6 微米 1.1 普通电容器:铝箔 1.2 精密电容器:锡箔 2. 金属化电容:Zn, Ag, Sn, Al 及其合金 2.1 通用电容器:Al,厚度 10-50nm 2.2 交流电容器:Zn, Ag, Al 合金,厚度 20-60nm 2.3 金属化电极形式:单面,双面,加厚边,安全膜等
3920 260
2352-4410 165
3920 285
5978 260
1960 240
147-735 240
使用温度范围℃ <125
<105
<160
<140
<120
<85
可燃性
慢燃
可燃
自熄
慢燃
慢燃
可燃
吸水率(24h)% 0.3-0.4
<0.05
0.05-0.1
0.4
0.2-0.3
0.03-0.01
C4 Smoothing CL21
C5 Smoothing CL21, CL20
C6, Snubber CBB21, MKP21, MMKP82
C7
MKP23
8
2.3 无感金属化卷绕式:
卷绕 热压定型 喷金
焊接
包封
还有其他辅助工序,如辅助编带、涂硅、配料、径向编带、成型、包装等

薄膜电容与电解电容

薄膜电容与电解电容

薄膜电容与电解电容一、概述电容是电路中常见的一种被动元件,用于存储电荷。

根据其结构和工作原理的不同,可以分为薄膜电容和电解电容两种类型。

本文将对这两种电容进行详细介绍。

二、薄膜电容1. 结构薄膜电容是一种以金属箔或金属膜为极板,以绝缘材料为介质的电容。

其结构分为单层结构和多层结构两种。

2. 工作原理当在两个极板之间加上不同的电势时,会在介质中形成一个电场,使得极板上的正负离子发生移动。

由于介质的特性不同,不同类型的薄膜电容具有不同的介质常数和耗散因子。

3. 应用领域由于其体积小、重量轻、精度高等优点,薄膜电容广泛应用于各种仪器仪表、通信设备、计算机等领域。

三、电解电容1. 结构电解电容是一种以金属箔或金属网为极板,以氧化铝或氧化钽等为介质的电容。

其结构分为铝电解电容和钽电解电容两种。

2. 工作原理当在两个极板之间加上不同的电势时,会在介质中形成一个电场,使得极板上的正负离子发生移动。

由于氧化铝或氧化钽具有很高的介电常数和良好的绝缘性能,因此可以制成高容量、高精度的电解电容。

3. 应用领域由于其体积小、重量轻、精度高等优点,电解电容广泛应用于各种仪器仪表、通信设备、计算机等领域。

四、薄膜电容与电解电容的区别1. 结构薄膜电容以金属箔或金属膜为极板,以绝缘材料为介质;而电解电容以金属箔或金属网为极板,以氧化铝或氧化钽等为介质。

2. 工作原理虽然两者的工作原理基本相同,但是由于介质不同,其特性也不同。

薄膜电容具有较小的耗散因子和较高的品质因数;而电解电容具有较大的电容值和较高的工作电压。

3. 应用领域薄膜电容广泛应用于各种仪器仪表、通信设备、计算机等领域;而电解电容则更多地应用于功率电子设备和音响设备等领域。

五、总结薄膜电容和电解电容都是常见的被动元件,广泛应用于各种仪器仪表、通信设备、计算机等领域。

两者在结构和工作原理上有所不同,因此在应用时需要根据具体情况选择合适的类型。

《薄膜电容器讲座》课件

《薄膜电容器讲座》课件

智能化和个性化需求增加
未来,智能化和个性化将成为薄膜电容器的重要 发展方向,满足不同领域和客户的需求。
ABCD
技术升级推动市场发展
随着新材料、新工艺的不断涌现,薄膜电容器性 能将得到大幅提升,进一步推动市场发展。
环保法规的制约作用加强
环保法规将更加严格,对企业的环保要求将更高 ,不符合环保要求的企业将被淘汰出局。

当电压施加在电容器上时,电介 质薄膜被充电,形成电荷分布,
产生电场。
薄膜电容器的制造技术
制造薄膜电容器的技术包括金属化薄 膜技术、聚酯膜技术、聚丙烯膜技术 等。
制造过程中还需要进行热处理、拉伸 、切割、卷绕等工艺,以获得所需的 电容器结构和性能。
金属化薄膜技术是在塑料薄膜表面镀 上一层金属,使其具有导电性能,聚 酯膜和聚丙烯膜则是通过化学方法合 成的高分子材料。
《薄膜电容器讲座》ppt 课件
CONTENTS
目录
• 引言 • 薄膜电容器的原理与技术 • 薄膜电容器的市场与趋势 • 薄膜电容器的应用案例 • 薄膜电容器的挑战与前景
CHAPTER
01
引言
薄膜电容器的定义与特点
01
基本特性
02
03
04
薄膜电容器是由金属导电层和 绝缘薄膜层相互交替堆叠,并 卷绕成圆柱形或扁柱形的组件
THANKS
感谢观看
制造工艺的改进
优化制造工艺,提高生 产效率和产品质量,降
低生产成本。
智能化的提升
将智能化技术引入薄膜 电容器的设计和生产中 ,实现自动化生产和远
程监控。
环保技术的研发
研发更加环保的生产技 术和材料,降低生产过
程中的环境污染电子设备市场的不断扩大,薄膜电容器市场 规模也将持续增长。

薄膜电容和电解电容的区别及优点

薄膜电容和电解电容的区别及优点
薄膜电容和电解电容 的区别及优点
目录
CONTENTS
• 薄膜电容介绍 • 电解电容介绍 • 薄膜电容与电解电容的区别 • 薄膜电容的优点 • 电解电容的优点 • 总结
01 薄膜电容介绍
定义与特性
定义
薄膜电容是指采用金属化聚酯或聚丙 烯薄膜作为电介质和电极的电容,通 常由两个金属薄膜层夹着一个绝缘薄 膜层构成。
电解电容
具有较高的容量和较低的ESR,适用于低频、大电流的电路中。其绝缘电阻值较低,可靠性较差,但容量较大。
应用场景的差异
薄膜电容
广泛应用于通信、计算机、数字电路 等领域,适用于高频信号传输、滤波 、耦合等场合。
电解电容
广泛应用于电源、电机、音响等领域 ,适用于低频电源滤波、储能、旁路 等场合。
04 薄膜电容的优点
05 电解电容的优点
高容值
电解电容的容量范围较大,可以轻松达到较高的电容量, 适用于需要大容量滤波或储能的应用场景。
高容值的电解电容可以减小电路中所需的电容数量,从而 减小电路板的体积和重量。
低阻抗
电解电容的阻抗相对较低,尤其在低 频段,能够提供稳定的电流输出,适 用于需要平滑滤波或低阻抗负载的电 路。
电解电容
利用电解质与金属电极之间的界面双电层效应,实现电荷的 储存和释放。电解电容在工作时,电解质中的正负离子会在 电场作用下分别向金属电极靠近和远离,形成双电层。
性能特点的差异
薄膜电容
具有较低的等效串联电阻(ESR)和等效串联电感(ESL),适用于高频率、低噪声的电路中。其绝缘电阻值较 高,可靠性较好,但容量较小。
环保化
环保意识的提高,对电容器制造过 程中的环保要求也越来越高,环保 型的薄膜电容将成为未来的发展趋 势。

薄膜电容器基本知识

薄膜电容器基本知识
行逆程电路:CBB81、CBB81B、CBB81A S校正电路:CBB21、CBB21B、CBB21A、CBB13
电子镇流器:MKP21、MKP81、 MMKP82、MMKP84
节能灯:CL11、CBB11、CL21、CL23B、 CL25、CBB21
2024/6/7
31
三、薄膜电容器的选用
1.3安规电容器的选用: 电源跨线(抑制差模干扰):X类
2、叠片型:这是一种新型的无感电容,性能优越,易于
生产自动化。如:CL23B、CL25、表面安装电容器。
2024/6/7
8
二、电容器的特性参数
1、电容量 2、电容器损耗 3、绝缘电阻 4、耐电压 5、电容器的吸收现象 6、温度系数 7、电容器阻抗频率特性
2024/6/7
9
二、电容器的特性参数
1. 电容量
☆ 极化的定义:在外加电场的作用下,电介质内
部沿电场方向出现宏观偶极矩,在电介质表面出现 束缚电荷,这就是电介质的极化。
2、吸收系数:
☆ Ka越小越好,说明电容器能越快完成充放电
过程。
2024/6/7
25
电容器的温度特性
1、类别温度范围 定义: 电容器能连续工作的环境温度范围,即类
别温度范围。也就是说电容器应在某一最低环境 温度(下限类别温度)和某一最高环境温度(上 限类别温度)之间工作。
13
电容器损耗
2. 电容器损耗与温度关系,电容器损耗的温度特
性主要取决于介质的损耗曲线。
OPP
tgδ(×10-4)
PET
2024/6/7
T(℃)
14
电容器损耗
3. 电容器损耗与电压关系,一般来讲电压对损 耗影响很小,但当电压足够高引起气隙电离时将 致使损耗增大。

薄膜电容简介

薄膜电容简介
薄膜电容简介
汇报人: 日期:
contents
目录
• 薄膜电容概述 • 薄膜电容的结构与原理 • 薄膜电容的应用领域 • 薄膜电容的市场趋势与挑战 • 薄膜电容的发展前景与展望 • 结语
01
薄膜电容概述
定义与特点
定义
薄膜电容是指使用薄膜材料作为电介质和电极的电容,通常采用金属箔或金属 化薄膜作为电极,以聚合物、金属、陶瓷等材料作为电介质。
新能源
总结词
新能源领域是薄膜电容应用的重要领域之一,薄膜电容在太阳能、风能等新能源发电系统中具有广泛 的应用。
详细描述
在太阳能和风能发电系统中,薄膜电容主要起到储存电能的作用,能够提高系统的效率和稳定性。此 外,薄膜电容还可以用于新能源发电系统的并网和逆变环节,对提高系统性能和稳定性具有重要作用 。
下一步计划与展望
01
02
03
04
加强研发力度,不断探索新的 薄膜材料和制造工艺,提高薄 膜电容器的性能和可靠性。
推进产业升级,提高生产自动 化程度,降低生产成本,提高
市场竞争力。
加强与国内外企业的合作与交 流,引进先进技术,提高企业
的技术水平和创新能力。
关注市场需求变化,及时调整 产品结构和优化产品设计,满
制造工艺
制造过程中可能涉及到的工艺包括 薄膜成型、金属化处理、切割和卷 绕等。
03
薄膜电容的应用领域
电力电子
总结词
电力电子是薄膜电容应用的主要领域之一,薄膜电容在电力 电子设备中发挥着重要作用。
详细描述
电力电子领域对薄膜电容的需求量较大,包括电源、逆变器 、变压器等多个方面。在这些应用中,薄膜电容主要起到滤 波、储能和缓冲的作用,能够提高电力电子设备的效率和稳 定性。

薄膜电容讲解

薄膜电容讲解
电容器表示方法:
电容量的常用单位
pF , nF , uF 1uF=103 nF=106pF 薄膜电容器重要参数
1.容量 2.损耗角正切 3.耐压 4.额定电压
薄膜电容器
指以(电工级)塑料薄膜为电介质的 电容器。与陶瓷和电解电容器相比具 有频率特性好,介电损耗小,可靠性 高的优点,但容量小,耐热能力差, 价格高。主要以聚酯膜介质和聚丙烯 膜介质应用最广。
2)电性能优良,介电强度高,损耗角正切值 小,且与温度频率的关系不大。
3)但聚丙烯易受光、热和空气中的氧所腐蚀, 导致介质老化而性能变差。 另外,聚丙烯 的耐温性也相对较差。
箔式与金属氧化膜的区别
箔式电容特点
1.耐电流强度高 2.无自愈能力,耐峰值电压差
金属氧化膜特性
1.自愈性好,耐压能力强 2.耐电流能力差
2)耐热性好,最高工作温度可达125℃,高温时,薄膜仍具有柔顺性,在- 60℃时不发脆。
电压电流波形; 箔式与金属氧化膜的区别
介质的影响:电容量的影响因素之一是介电常数,而介质的介电常数又与频率有关,这样就会使电容量随频率而变化。
频率; 对不同频率的交流信号做出容抗大小不同的反应(Xc=1/2πfc)
X电容
X电容接在相线和零线之间,主要受电压峰 值的影响。为了避免击穿短路,重点关注 的参数是耐压等级
X1 >2.5kV ≤4.0kV X2 ≤2.5kV
注:不能用普通电容代替同样额定电压的安 规电容
Y电容
Y电容接在相线与地线之间,主要涉及漏电 安全,因此Y电容器重点关注参数是绝缘等 级。
二线品牌(台湾)
(1)CARLI(台湾凯劢) (2)UTX(台湾昱电) (3)HJC(台湾华容) (4)TC(台湾天泰) (5)Europtronic(台湾优普) (6)WANBAO(台湾万宝)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
主要用于直流耦合、滤波、旁路、隔直等场 合。是薄膜电容器里最通用的一类电容器。 一般用于中、低频场合。在照明或者低端 电源市场,有被用于高频场合,但要确保 电容器的本体温升在10 ℃以内。
聚丙烯电容的应用
CBB21II和MKP21将是未来通用类聚丙烯 电容器的主力。照明/彩电/电源 典型应用:高频脉冲场合。 选用依据: 电压电流波形; 频率; 爬升速率:dv/dt。

电容器表示方法:
电容量的常用单位 pF , nF , uF 1uF=103 nF=106pF 薄膜电容器重要参数

1.容量 2.损耗角正切 3.耐压 4.额定电压
薄膜电容器

指以(电工级)塑料薄膜为电介质的 电容器。与陶瓷和电解电容器相比具 有频率特性好,介电损耗小,可靠性 高的优点,但容量小,耐热能力差, 价格高。主要以聚酯膜介质和聚丙烯 膜介质应用最广。

聚酯和聚丙烯薄膜的特点
1、聚酯(PET)
1)机械强度高、成膜容易(最薄可达0.6μm)、薄膜的抗张 强度好、弹性大、柔韧性好。 2)耐热性好,最高工作温度可达125℃,高温时,薄膜仍具 有柔顺性,在- 60℃时不发脆。 3)介电常数大。 4)易于金属化,容积比高。 5)但与其他塑料薄膜相比,聚酯膜的体积电阻率较低,损 耗角正切也较大;当使用温度高于100 ℃时,其体积电阻 率直线下降,损耗角正切值也迅速增大,所以使用温度要 求较高时,可以选用PEN材料。
安规电容
安规电容是指用于这样的场合,即电容器失效后, 不会导致电击,不危及人身安全. 它包括了X电容和 Y电容。 Y电容—抑制共模信号干扰 X电容—抑制差模信号干扰
X电容
X电容接在相线和零线之间,主要受电压峰 值的影响。为了避免击穿短路,重点关注 的参数是耐压等级 X1 >2.5kV ≤4.0kV X2 ≤2.5kV X3 ≤1.2kV 注:不能用普通电容代替同样额定电压的安 规电容

2.5mm编带 5mm编带 7.5mm编带

R_电容_CBB21/22_153K/630V_7.5mmK脚_编带
RoHS_名称(电容)_型号(CBB21/22)_容量(15*10^3PF)_误 差(K)_额定电压(630V)_脚距(7.5mm)_引脚形状(K脚)_编带_ 尺寸(12.5*10*6)_脚径(0.6)

Y电容

Y电容接在相线与地线之间,主要涉及漏电 安全,因此Y电容器重点关注参数是绝缘等 级。
Y1 双重绝缘或加强绝缘 ≥ 250V 耐压≥8KV Y2 基本绝缘或附加绝缘 ≥150V ≤250V 耐压≥5KV Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V

耐压≥2.5KV
薄膜电容品牌介绍
世界顶级品牌: (1)Nichicon (日本尼吉康、蓝宝石) (2)WIMA (德国威马--音响专用电容) (3)ICEL (意大利) (4)EPCOS (爱普科斯) (5)CDE (美国---变频器专用电容)

世界一线品牌
(1)NISSEI (日本日精) (2)PANASONIC(日本松下) (3)VISHAY (威世) (4)OKAYA (日本岗谷) (5)PHILIPS (菲利浦)
薄膜电容器
讲解:liangda 部门: 时间:2011-10-13
目录



电容器的基础知识 薄膜电容器的结构和特点 薄膜电容器的命名方法 薄膜电容器的应用 薄膜电容器品牌简介 薄膜电容器认定书介绍
电容器基础知识

电容器的特性:
1.对直流信号和交流信号的自动识别能力(通交流,隔 直流) 2.对不同频率的交流信号做出容抗大小不同的反应 (Xc=1/2πfc)

二线品牌(台湾)
(1)CARLI(台湾凯劢) (2)UTX(台湾昱电) (3)HJC(台湾华容) (4)TC(台湾天泰) (5)Europtronic(台湾优普) (6)WANBAO(台湾万宝)

国内品牌
(1)Faratronic(厦门法拉) (2)Tong-Fong (安徽铜峰) (3)CJE(常州常捷) (4)AIDI (中山爱迪) (5)CSD(深圳创硕达)
△C/C (%)
0
聚酯薄膜 聚丙烯薄膜Leabharlann -30.11
10
100KHZ
f
薄膜电容器损耗与外界因素的关系
1)损耗频率特性曲线
聚酯薄膜 聚丙烯薄膜
薄膜电容器损耗与外界因素的关系
2)损耗温度特性曲线
聚酯薄膜 聚丙烯薄膜
薄膜电容器结构-芯子结构示意图
薄膜电容规格型号介绍
CL —— 聚酯膜电容器 例如:CL11(有感箔式聚酯膜电容器) CL21(金属化聚酯膜电容器) CBB —— 聚丙烯膜电容器 例如: CBB21(金属化聚丙烯薄膜电容器) CBB81 (高压金属化聚丙烯薄膜电容器)

R_电容_CBB21/22_333K/630V_10mm直脚_短脚

RoHS_名称(薄膜电容)_型号(CBB21/22)_容量(333)_误差 (K)_额定电压(630V)_脚距(10mm)_引脚形状(直脚)_短脚_ 尺寸(13.5*11*6.5)_脚径(0.6)
编带物料
我们公司现在用到的编带规格有
薄膜电容器的优缺点
优点 稳定性高 温度系数小 绝缘电阻大

缺点 体积大 价格较高 高温特性差

容量频率特性
介质的影响:电容量的影响因素之一是介电常数,而介 质的介电常数又与频率有关,这样就会使电容量随频率 而变化。 ☆ 非极性介质的介电常数几乎与频率无关,电容器的容 量频率特性好;而极性介质的介电常数随频率变化较大, 其电容的容量频率特性较差。

欧普薄膜电容厂商标识
法拉 铜峰 银燕 嘉丽宝 新亚

CJB

确保电容器的本体温升在5或者8℃以下
最大电压与频率特性
i=V/Xc Xc=1/(2πfc) i= 2πfcV
公司内部薄膜电容命名规则

物料描述:
R_电容_CL21_224K/400V_10mm_K脚_短脚

RoHS_名称(电容)_类型(CL21)_容量(224)_误差(K)_额定 电压(400V)_脚距(10mm)_引脚形状(K脚)_短脚_尺寸 (14*13*7.5)_脚径(0.6)
聚酯和聚丙烯薄膜的特点
2、聚丙烯(OPP)
1)具有很高的耐水性,且不受强酸强碱腐蚀, 对有机溶剂也有较强的抵抗力。 2)电性能优良,介电强度高,损耗角正切值 小,且与温度频率的关系不大。 3)但聚丙烯易受光、热和空气中的氧所腐蚀, 导致介质老化而性能变差。 另外,聚丙烯 的耐温性也相对较差。
箔式与金属氧化膜的区别

箔式电容特点
1.耐电流强度高 2.无自愈能力,耐峰值电压差

金属氧化膜特性
1.自愈性好,耐压能力强 2.耐电流能力差
制造工艺-有感箔式CL11/CBB11
外检、电测 试、打标志 卷绕/焊接 热压定型 包封
制造工艺 金属化卷绕式CBB21等
外检、电测 试、打标志 卷绕 定型 喷金 焊接 包封
金属化聚酯膜电容器
