一、基本概念:
比值控制系统(流量比值控制系统):实现两个或两个以
上参数符合一定比例关系的控制系统。
主物料或主动量:在保持比例关系的两种物料中处于主导 地位的物料,称为主物料;表征主物料的参数,称为主动 量(主流量),用F1表示。 从物料或从动量:按照主物料进行配比,在控制过程中跟 随主物料变化而变化的物料,称为从物料;表征从物料特 性的参数,称为从动量(副流量),用F2表示。 有些场合,用不可控物料为主物料,用改变可控物料即从 物料来实现比值关系。 K= F2/ F1
2、单闭环比值控制
增加一个副流量闭环控制系统
2、单闭环比值控制
单闭环比值控制特点
不但能实现副流量跟随主流量的变化而变化,而且可以 克服副流量本身干扰对比值的影响,主副流量的比值较
为精确。
总物料量不固定,对于负荷变化幅度大,物料又直接去 化学反应器的场合是不适合的。 当主流量出现大幅度波动时,副流量给定值大幅度波动, 在调节的一段时间里,比值会偏离工艺要求的流量比, 不适用于要求严格动态比的场合。 适用于主物料在工艺上不允许进行控制的场合
原理:F1的测量值乘以某一系 数K’作为控制器FC的设定值, 可以用比值器,乘法器实现。
原理:两种流量的比值作为副流 量控制器的测量值,可以用除法 器实现。
用比值器组成的方案
比值器的作用是实现一 个输入信号乘上一个常 数的运算
K
比值器 I入
I出 控制器 控制阀 测量变送器2 测量变送器1 F1 流量对象
F I (20 4) 4 Fmax
I 2 I 20 从动流量的测量信号 I 2max I 20 K I1 I10 主动流量的测量信号 I1max I10
F2 F2 (20 4) 4 4 (20 4) Fmax I 2 4 F2max K F1 F1 I1 4 (20 4) 4 4 (20 4) F1max Fmax F1max F2 F1max K F1 F2max F2max

§6比值控制

§6比值控制

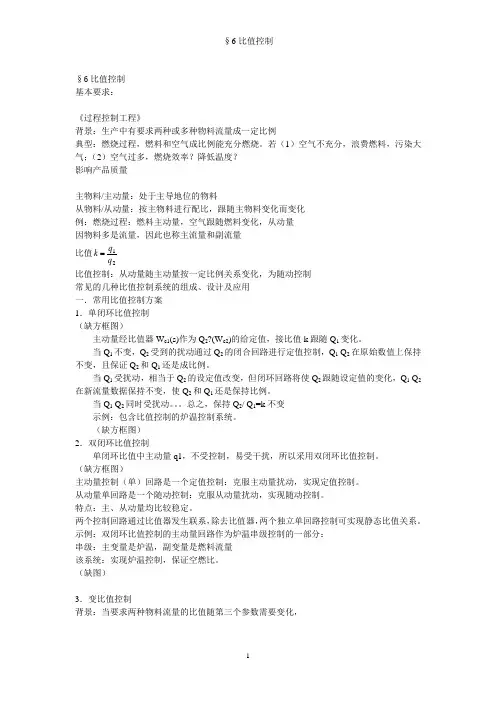

§6比值控制基本要求:《过程控制工程》背景:生产中有要求两种或多种物料流量成一定比例典型:燃烧过程,燃料和空气成比例能充分燃烧。

若(1)空气不充分,浪费燃料,污染大气;(2)空气过多,燃烧效率?降低温度?影响产品质量主物料/主动量:处于主导地位的物料从物料/从动量:按主物料进行配比,跟随主物料变化而变化例:燃烧过程:燃料主动量,空气跟随燃料变化,从动量因物料多是流量,因此也称主流量和副流量 比值21q q k比值控制:从动量随主动量按一定比例关系变化,为随动控制常见的几种比值控制系统的组成、设计及应用一.常用比值控制方案1.单闭环比值控制(缺方框图)主动量经比值器W c1(s)作为Q 2?(W c2)的给定值,接比值k 跟随Q 1变化。

当Q 1不变,Q 2受到的扰动通过Q 2的闭合回路进行定值控制,Q 1 Q 2在原始数值上保持不变,且保证Q 2和Q 1还是成比例。

当Q 1受扰动,相当于Q 2的设定值改变,但闭环回路将使Q 2跟随设定值的变化,Q 1 Q 2在新流量数据保持不变,使Q 2和Q 1还是保持比例。

当Q 1 Q 2同时受扰动。

总之,保持Q 2/ Q 1=k 不变示例:包含比值控制的炉温控制系统。

(缺方框图)2.双闭环比值控制单闭环比值中主动量q1,不受控制,易受干扰,所以采用双闭环比值控制。

(缺方框图)主动量控制(单)回路是一个定值控制:克服主动量扰动,实现定值控制。

从动量单回路是一个随动控制:克服从动量扰动,实现随动控制。

特点:主、从动量均比较稳定。

两个控制回路通过比值器发生联系,除去比值器,两个独立单回路控制可实现静态比值关系。

示例:双闭环比值控制的主动量回路作为炉温串级控制的一部分:串级:主变量是炉温,副变量是燃料流量该系统:实现炉温控制,保证空燃比。

(缺图)3.变比值控制背景:当要求两种物料流量的比值随第三个参数需要变化,《过程控制系统》一.基本概念背景:工艺上有要求两种或两种以上的物料流量保持一定比例。

比值控制系统的工作原理

比值控制系统的工作原理

比值控制系统的工作原理
比值控制系统是一种基于偏差量和比例常数的控制系统。

其工作原理如下:
1. 比例控制:比值控制系统根据输入偏差量和比例常数,计算出输出信号。

比例控制的原理是通过将错误信号和一个固定的乘法因子相乘来产生输出信号。

这个因子就是比例常数,用于调整输出与输入之间的比例关系。

2. 反馈环路:比值控制系统通常采用反馈环路来实现。

它将输出信号与期望输出值进行比较,通过反馈回路将差异信号传递回控制器。

控制器根据差异信号调整输出信号,使其接近期望输出值。

这样,控制系统就能够实时地校正偏差,并不断调整输出信号以实现稳定的控制。

3. 闭环控制:比值控制系统通过闭环控制来实现。

它不仅考虑输入和输出之间的比例关系,还根据反馈信号对输出信号进行调整。

这种控制方式能够根据实际情况动态地调整输出信号,提高控制的准确性和稳定性。

总体而言,比值控制系统的工作原理是通过比例调节和反馈控制来实现对输出信号的调整和校正。

它能够实时地根据反馈信号对输出信号进行调整,达到期望的控制效果。

比值控制

比值控制

§5-1 基本概念及结构方案
(四)变比值控制系统 很多情况下比值不是最终目的,而是保证产品产量、质量的手段。因 此,比值系数应根据质量要求进行修正。于是出现了按照一定工艺指标自 动修正比值系数的变比值控制系统(串级比值控制系统)。
设定值
+
y
主控制器
-
+
比值控制器
-
执行器
副流量对象
主流量对象
Q2 Q1
dI2 dQ2
Q2 Q20
2 Q2
2Q20
2 Q2 max
16
讨论:采用差压法测流量时,静态放大系数随流量的负荷变化 而变化。负荷(稳态工作点)升高,放大系数增大,系 统稳定性下降,反之,系统稳定性提高。 解决方法:负荷变化较大时,流量测量要用线性检测仪表。
§5-2 比值控制系统的设计和实施
§5-2 比值控制系统的设计和实施
若使
Q2 ( S ) K Q1 ( S )
则可保证从动量与主动量严格同步 。
为此可求得补偿器的传递函数:
Wz ( S ) K [1 Wc ( S )Wv ( S )Wo ( S ) H m 2 ( S )] Wk ( S )Wc ( S )Wv ( S )Wo ( S ) H m1 ( S ) 1 Wc ( S )Wv ( S )Wo ( S ) H m 2 ( S ) Q2 max Wc ( S )Wv ( S )Wo ( S ) H m1 ( S ) Q1max Wk ( S ) K Q1max Q2 max
2 Q2 2 Q1 2 I 2 4 Q2 2max I1 4 Q1max ' 2
即: K
2
K
'
仪表比值系数为:

比值控制系统的种类

比值控制系统的种类

比值控制系统的种类
比值控制系统根据其结构和特性可以分为不同的种类。

以下是比值控制系统的一些常见种类:
1. 开环比值控制系统:在这种系统中,主动量的比例关系是通过预设的参数直接调节的,没有反馈机制。

这种控制系统比较简单,但对于外界干扰很敏感。

2. 单闭环比值控制系统:这种系统中,主动量的比例关系是通过一个反馈回路进行调节的。

反馈机制可以根据实际输出与期望输出之间的差异来调整主动量,以保持比例关系。

3. 双闭环比值控制系统:这种系统在单闭环比值控制系统的基础上增加了一个内环控制回路。

这个内环可以进一步调整主动量,使其更准确地维持比例关系。

4. 变比值控制系统:这种系统中,比例关系不是固定的,而是可变的。

根据特定条件或需求,系统可以自动调整比例关系来满足要求。

5. 串级比值控制系统:这种系统中,多个比值控制系统按一定次序串联连接,形成一个层级关系。

每个控制环节都负责维持其管理的比例关系,最终实现整体的比值控制。

6. 比值控制组合的系统:这种系统结合了多种比值控制技术和方法,根据具体需求和复杂性进行组合,以实现更精确的比值控制效果。

比值控制

比值控制
这样的系统便于负荷升降
比值控制系统的结构形式
(三)双闭环比值控制:
F1
F T FC 1
F1
F C 2
F2
F2
双闭环比值控制系统:双闭环比值控制有时可用两个简单控制 系统代替,只是不便于负荷提降。
双闭环比值控制需要防止共振的产生。在主动流量回路调节频率与从 动流量调节回路调节频率不要太接近。
比值控制系统的结构形式

比值控制系统的结构形式
(一)开环比值控制:
F1
FT
FY
比值器
开环比值:所用 仪表少,结构简 单,当F1变化时, 比值控制才起作 用,用于从动量 干扰小,比值关 系要求不太严格 的情况下。
F2
F1
流量测量
比值器
控制阀 F2
比值控制系统的结构形式
(二)单闭环比值控制:
F1
FT
单闭环比值控制:单闭
环比值控制是在开环比
值基础上增加了一个从 动量的控从动量波动较 大,对比值控制精度要
FC
F2
求较高的场所。 F2
F1
比值控制系统的结构形式
(三)双闭环比值控制:
F1
F T FC 1
F1
比值器
F Y
F C 2
F2
F2
双闭环比值控制系统:双闭环比值控制是在单环比值基础上增 加了一个主动量的控制回路而构成。适用于主动量波动较大且 允许控制,从动量波动也较大,对比值控制精度要求较高的场 所
第三节比值控制系统
一、基本原理和结构
比值控制的意义:有些生产过程需要保持两种物料的流量成 一定比例关系,一旦比例失调就会影响产品的质量和数量, 甚至造成生产安全事故。 主动物料:在两种物料中,处于主导地位的物料称为主动物 料,一般用F1表示; 从动物料:另一种物料按主动物料进行配比,跟随主动量而 变化,称此物料为从动物料,一般用F2表示。 工艺流量比k:k=F2/F1 即工艺要求的从动物料与主动物料之 比。

比值 控制

比值 控制

K2
1 K AB
QAmax QB max
1 K1
比值控制方案 #3
QB
FT 12 QB, m
QA, m
FT 11
× K1
QA, sp FC 11
QA
对于以%为单位的数字仪表, 乘法器输出为
QA,sp K1 QB,m
稳态条件: QA, sp = QA, m
K1
QA QBmax QB QAmax
RF, m
FT 23
FC23.SP
FC 23
HS
FC24.SP
FC 24
FC24.PV
KFA ×
RA, m FT 24
带有O2调节的 双交叉控制
燃料
VF
VA
空气
小结
比值控制的概念 几种常用的比值控制方案 比值控制系统中比值系数的确定 详见讨论了锅炉空燃比双交叉比值控制
的应用背景与工作原理
下一讲
空气/燃料比值稳态 时基本不变,动态时 空气富裕
锅炉空燃比控制方案 #1
RF, m
FT 23
蒸汽
RF, SP
PT 22
Pm
PC
PSP
22
×
烟气
至炉膛火嘴 KAF
RA, SP
FC
FC
RA, m
23
24
FT 24
方案特点:
并行控制(即设 定值比值),手 动调节空燃比值
适用条件?
存在哪些问题?
燃料
VF
VA
K AB
QB max QAmax
讨论:与方案#1的异同
比值控制方案 #4
QB
QA, m
FT 11
FT 12

第七章 比值控制系统

第七章 比值控制系统

(三)、双闭环比值控制 1、特点 能克服单闭环主流量不受控的不足。
2、系统组成:如下图所示。
7-3 a)
双闭环比值控制
设定值(定值)
给定(随动值)
7-3 a)
双闭环比值控制
3、另一优点:
升降负荷比较方便。 4、适用场合
常用在主流量干扰频繁或工 艺上不允许负荷有较大的波动, 或工艺上经常需要升降负荷的场 合。
K正比于静态工作点流量F0 F0变化,K变化,影响动态质量。 解决办法:加入开方器,或通过阀特性补偿
比值控制系统中非线性环节的影响
(2)除法器的非线性 除法器本身就是一个非线环节 补偿办法:通过对数阀特性补偿
K 比值控制器 控制阀 流量对象
F2
测量变送2 除法器 开方器 测量变送1
F1
比值控制系统中的信号匹配问题
Q1
Q2
第二节
比值控制系统的类型
(一)、开环比值控制
1、系统组成: 如下图所示。
2、特点 简单、成本低; 只有当Q1变化时才起控制作用; Q2变化时Q1不会响应,比例关系被破坏。 3、适用场合 副流量没有干扰的情况。
(二)、单闭环比值控制
1、特点: 能克服开环比值方案的不足。 2、系统组成:如下图所示。
第七章 比值控制系统
第一节 概述
1、方法的产生 在现代工业生产过程中,要求两种或多种物料流 量成一定比例关系;一旦比例失调,会影响生产的正 常进行,影响产品质量,浪费动力,造成环境污染, 甚至产生生产事故。如: 燃烧过程中,往往要求燃料量与空气量需按一定 比例混合后送入炉膛。 制药生产中要求药物和注入剂按比例混合。
2
F F K F F
2 2 2 1
F1max 2 ) K ( F2max

比值控制

比值控制

比值控制系统问题的提出:在工业生产过程中,要求两种或多种物料流量成一定比例关系,要求严格控制比例。

最常见的是燃烧过程,燃料与空气要保持一定的比例关系,才能满足生产和环保的要求:造纸过程中,浓纸浆与水要以一定的比例混合,才能制造出合格的纸浆;许多化学反应的诸个进料要保持一定的比例。

例如:1、氨合成生产过程:3H2+1N2=2NH3要求H2和N2完全按照3:1进料。

2、造纸过程中,对纸浆浓度有要求,进料浓纸浆和水的进料就要满足一定比例。

如果有三个进料,对三个进料之间需要满足一定比例关系。

而我们之前学习的控制系统的控制达不到这样的控制要求。

因此就要用到一个新的控制————比值控制系统基本概念:1.比值控制系统(流量比值控制系统):实现两个或两个以上参数符合一定比例关系的控制系统。

2.主物料或主动量:在保持比例关系的两种物料中处于主导地位的物料,称为主物料;表征主物料的参数,称为主动量(主流量),用F1表示。

3.从物料或从动量:按照主物料进行配比,在控制过程中跟随主物料变化而变化的物料,称为从物料;表征从物料特性的参数,称为从动量(副流量),用F2表示。

4.有些场合,用不可控物料为主物料,用改变可控物料即从物料来实现比值关系。

5. 比值控制系统就是要实现从动量与主动量成一定的比值关系:K= F2/ F1 F2—为从动量A , F1—为主动量B (从动量/主动量=K 常数)在比值控制系统中,从动量是跟随主动量变化的物料流量,因此,比值控制系统实际上是一种随动控制系统。

比值控制系统的类型开环比值控制系统单闭环比值控制系统双闭环比值控制系统变比值比值控制系统(串级比值控制系统)开环比值控制系统开环比值控制系统是最简单的比值控制系统,同时也是一个开环控制系统。

随着F1的变化,F2跟着变化,满足F2=KF1的要求(阀门开度与F1之间成一定的比例关系。

(图P162 图5.1)开环比值控制缺点1.当F2因管线两端压力波动而发生变化时,系统不起控制作用,即:F2本身无抗干扰能力。

比值控制的实施方案

比值控制的实施方案

比值控制的实施方案在企业的生产经营过程中,比值控制是一项非常重要的管理工具,它可以帮助企业合理分配资源,提高生产效率,降低成本,提高产品质量。

本文将介绍比值控制的实施方案,希望能够对企业管理者有所帮助。

首先,比值控制的实施需要明确目标。

企业在实施比值控制时,首先需要确定控制的目标和范围,明确控制的对象是什么,控制的范围是多大,以及达到什么样的效果。

只有明确了目标,才能有针对性地进行比值控制,否则将无法取得预期的效果。

其次,建立合理的比值控制指标体系。

比值控制需要建立科学合理的指标体系,通过对各种关键指标的监控和控制,实现资源的合理配置和利用。

企业可以根据自身的特点和发展阶段,确定适合自己的比值控制指标体系,确保指标的科学性和可操作性。

第三,加强数据采集和监控。

比值控制的实施需要大量的数据支撑,企业需要建立健全的数据采集和监控机制,及时获取各项指标的数据,并进行分析和评估。

只有在数据的基础上进行比值控制,才能做出科学的决策,避免盲目性和随意性。

第四,实施比值控制的过程中,需要注重过程管理。

过程管理是比值控制的关键,它包括对生产、运营、质量等各个环节的管理和控制。

企业需要建立健全的过程管理体系,确保每一个环节都能够按照既定的标准和要求进行操作,从而保证整个生产过程的稳定性和可控性。

最后,比值控制的实施需要注重人员培训和激励机制。

人是企业最重要的资源,他们的积极性和主动性对比值控制的实施至关重要。

因此,企业需要加强对员工的培训和教育,提高他们的专业素养和工作技能,同时建立激励机制,激发他们的工作热情和创造力。

综上所述,比值控制的实施需要明确目标、建立合理的指标体系、加强数据采集和监控、注重过程管理,以及加强人员培训和激励机制。

只有全面、系统地进行比值控制,企业才能够实现资源的最大化利用,提高生产效率,降低成本,提高产品质量,从而在激烈的市场竞争中立于不败之地。

希望本文的内容能够对企业管理者有所启发和帮助。

比值控制系统

比值控制系统

比值器
控制器
FC
控制阀 变送器
变送器
对象 F2 F1
F1:主动量 F2:从动量
比值器设置的是测量值的比值。
例如:流量单闭环比值控制系统
要求:K = 流量F2/流量F1
比值器比值设置值 K’
K’ = F2流量测量值 / F1流量测量值
比值器 K’
控制器
FC
控制阀 变送器
对象 F2
变送器
F1
1.仪表比值系数 K′与比值 K 是两个不同的概念, 不能混淆。
4、调节器参数的整定
1)根据计算的比值系数K’在满足工艺生产流量比的情 况下,将比值控制系统投入运行。 2)将积分时间常数置于最大,由大到小改变调节器的 比例度,使系统响应迅速,并处于振荡与不振荡的临界 过程。 3)若有积分作用,则适当的加大比例度,投入积分作 用,并减小积分时间,直到系统出现振荡与不振荡的临 界过程。
3、调节器控制规律的选择
a、对于单闭环比值控制系统,比值器仅接收主动量的 测量信号,仅仅起比值计算作用,故选比例控制P;调 节器实现比值作用和使从动量相对稳定,应选择PI控 制规律。
b、对于双闭环比值控制系统,两物料流量不仅要保持 恒定的比值,而且主动量要实现定值控制,其输出为 从动量的设定值也是定值。所以,两个调节器均选择 为PI控制规律。 c、变比值控制系统,从结构上看它为串级控制系统, 具有串级控制系统的一些特点,主调节器选择PI或PID 控制规律,比值调节器选用P控
K

Q1max Q 2max
I 20 I1
0
0 0%
Q1
Qmax Q 100%
当测量信号为4~20mA时,有:
I1

Q1 Q1 max

比值控制系统的类型及应用

比值控制系统的类型及应用

比值控制系统的类型及应用比值控制系统是一种常用的控制系统形式,它通过对被控对象的输入和输出进行比值运算,根据运算结果来调节控制器的输出信号,使得被控对象的输出始终保持在期望值的比值范围内。

相比于传统的比例控制系统,比值控制系统具有更高的控制精度和更强的抗干扰能力,适用于许多工业领域的控制需求。

比值控制系统的类型主要包括比例-积分(PI)控制系统、比例-积分-微分(PID)控制系统和模糊比值控制系统。

比例-积分(PI)控制系统是一种常见的比值控制系统,它通过将被控对象的输出与期望值之间的误差进行比值运算,然后乘以比例增益和积分时间,最终得到控制器的输出信号。

PI控制系统具有良好的稳定性和快速的响应速度,适用于对稳态误差要求较高的系统,如温度控制、流量控制和水位控制等。

比例-积分-微分(PID)控制系统在PI控制系统的基础上增加了微分时间,通过对误差的变化率进行比值运算,来进一步提高系统的响应速度和稳定性。

PID控制系统广泛应用于工业过程控制中,如压力控制、速度控制、位置控制和自动驾驶等。

它可以根据被控对象的动态特性来调整三个参数,以获得最佳的控制效果。

模糊比值控制系统是一种基于模糊逻辑的控制方法,它不依赖于精确的数学模型,而是根据专家经验和实际观测来建立模糊规则集,通过对输入的模糊度和输出的模糊度进行比值运算,从而实现控制目标。

模糊比值控制系统具有良好的鲁棒性和适应性,对于那些难以建模或者动态变化较大的系统,模糊比值控制系统能够有效地实现控制任务。

比值控制系统在许多领域中有着广泛的应用。

在工业自动化中,比值控制系统可以应用于温度控制、压力控制、流量控制、液位控制等过程控制领域。

比如,在温度控制领域,比值控制系统可以通过监测被控对象的实际温度和期望温度之间的比值差异,来进行控制器输出信号的调节,使得被控对象的温度始终保持在期望值的比值范围内。

在交通运输领域,比值控制系统可以应用于交通信号灯控制、车辆速度控制、智能轨道交通系统等。

过程控制系统—比值控制系统(工业仪表自动化)

过程控制系统—比值控制系统(工业仪表自动化)
经常需要提降负荷的场合。
小结
比值控 制系统
比值控制系统的定义。 开环比值控制系统。 单闭环比值控制系统。 双闭环比值控制系统。
ห้องสมุดไป่ตู้
思考
什么是比值控制系统?
比值控制系统
比值控制系统
实现两个或两个以上参数符合一定比例关系的控制系统, 称为比值控制系统。通常为流量比值控制系统。
几个概念
主物料、主动量(Q1 、主流量) 从物料、从动量(Q2 、副流量)
副流量Q2与主流量Q1的比值关系为 K Q2 Q1
比值控制系统
开环比值控制系统
图1 开环比值控制
图2 开环比值控制方块图
比值控制系统
图3 单闭环比值控制
图4 单闭环比值控制系统方块图
比值控制系统
它能实现副流量随主流量的变化而变化,还可以克服副流量本 身干扰对比值的影响。
结构简单,实施方便,尤其适用于主物料在工艺上不允许进 行控制的场合。
虽然能保持两物料量比值一定,但由于主流量是不受控制的, 当主流量变化时,总的物料量就会跟着变化。
比值控制系统
双闭环比值控制系统 它是在单闭环比值控制的基础上,增加了主流量控制回路而构成的。
图5 双闭环比值控制
图6 双闭环比值控制系统方块图
比值控制系统
实现了比较精确的流量比值,也确保了两物料总量基本不变。 提降负荷比较方便,只要缓慢地改变主流量控制器的给定值,就可以
提降主流量,同时副流量也就自动跟踪提降,并保持两者比值不变。 结构较复杂,使用的仪表较多,投资较大,系统调整较麻烦。 主要适用于主流量干扰频繁、工艺上不允许负荷有较大波动或工艺上
比值控制系统
结构简单,只需一台纯比例控制器,其比例度可以根据比值 要求来设定。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
比值控制 Ratio Control
比值控制内容
比值控制问题的由来; 常用的比值控制方案与系统结构; 流量比值与比值器参数的关系; 变比值控制系统的特点与应用场合; 仿真举例
溶液配制问题
30% NaoH
H2O
QB
QA
混 合 器
6~8% NaoH
问题:当NaoH用量QB变化时, 调整稀释水量QA 以使稀释液 NaoH的浓度为6~8%左右。 解决方案:
×
RVsp
RV
FC
RF
凝液
TC
蒸汽
T2sp
T2
系统功能: (1)变比值串级? (2)变增益串级?
工艺
(3)前馈反馈串级
介质
控制 ?
换热器变比值串级控制仿真
(参见模型…/FFControl/ExHeaterRatio_PID.mdl)
结论
讨论了流量比值控制问题; 介绍了常用的比值控制方案; 分析了流量比值与比值器参数的关系; 详细列举了燃烧控制中常用的逻辑提降量
QB QB max
,
K AB
QA QB
K2
1 K AB
QAmax QB max
1 K1
比值控制系统方案3
QB
IB
÷
IA
IA / IB
K3
RC
QA
稳态条件: K3 = IA / IB
K3
QA QB
QB max QAmax
K AB
QB max QAmax
存在问题:物料A的流量回路存在非线性,当物料B的流量减少时, 回路增益增大,有可能使系统不稳定,并可能出现“除零”运算。
(1)出口浓度控制; (2)入口流量的比值控制(流 量比值 ?)。
一般的比值控制问题
物料 B
QB 后续
物料 A
QA
装置
要求:QA / QB = KAB(比值系数)而QB 为主动流量, QA 为可控量,要求设计一控制系统通过调节QA 以实现上述 比值控制目标。
比值控制系统方案1
QB IB K1 IA
I1
I2
I3
K
FC
K值;
(3)若F1的变化范围为10~20T/hr, 试求取稳态条件下I2与I3的变化范围 (用mA表示)
F2 ( 清水)
比值控制的逻辑提降量
蒸汽
LS
I3
I1
F1C
燃料
Q1
PC
I0
HS I2 I4
F2C
K
Q2
空气
功能: (1) 正常工况下实现 锅炉蒸汽压力对燃料流量 的串级控制,以及燃料与 空气流量的比值控制
(2) 提负荷时先提空气,而 降负荷时先降燃料量。
分析要点:正常工况时,
I1 I2 I3 I4 I0
换热器出口温度 变比值串级控制系统
FC
QA
假设流量测量变送环节为线性对 象(对于用孔板测量的信号须经 开方运算)。
稳态条件: IA = K1 IB
QA QAmax
K1
QB QB max
,
K AB
QA QB
K1
K AB
QB max QAmax
比值控制方案2
QB IB
IA
K2
FC
QA
稳态条件: K2 IA = IB
K2
QA QAmax
问题与解决方案; 简单介绍了变比值控制系统的特点与应用
场合。
练习题
右图表示了NaOH溶液的稀释过程, 输入溶液浓度为20%,要求进一步用
F1 ( NaOH溶液 )
清水稀释成浓度为5%的溶液。流量F1、 F2的测量仪表均为线性变送器,仪表 量程分别为0~30T/hr和0~120T/hr,并 采用DDZ-Ⅲ型,K为比值计算单元。 (1)求K值与流量比值的关系式; (2)根据所描述的工艺情况,确定
相关文档
最新文档
