论零线带电现象及三相五线制合理布线
施工工地三相五线制电路布线详解
•30mA：
• 人体的感知电流----男为1.1mA女为
0.7mA；摆脱电流男为16mA女为10.5mA， 儿童要较成人为小；在较短时间内危及生 命的电流是致使电流，从两个方面理解---一是电流达到50mA就会引起心室颤动， 有生命危险，而100mA以上的电流则足 以将人致死，30mA以下暂时不会有生命 危险。
漏电开关。
4、干线上使用漏电保护器，工作零线不 得有重复接地，而PE线有重复接地，但 是不经过漏电保护器，所以TN-S系统供 电干线上也可以安装漏电保护器。
5、TN-S方式供电系统安全可靠，适用 于工业与民用建筑等低压供电系统。在 建筑工程工前的“三通一平”（电通、 水通、路通和地平——必须采用TN-S方 式供电系统。
直接接地的保护系统,称为保护接地系统,也 称T T 系统.第一个符号T 表示电力系统中 性点直接接地;第二个符号T 表示负载设备 金属外壳和正常不带电的金属部分与大地 直接联接,而与系统如何接地无关.在TT 系 统中负载的所有接地均称为保护接地。
• TN 方式供电系统是将电气设备的金属外壳和
正常不带电的金属部分与工作零线相接的保护 系统,称作接零保护系统,用 TN 表示.TN-C 方式 供电系统是用工作零线兼作接零保护线,可以称 作保护中性线,可用NPE 表示,即常用的三相四 线制供电方式.TN-S 式供电系统是把工作零线 N 和专用保护线PE 严格分开的供电系统,称作 TN-S 供电系统,即常用的三相五线制供电方式.
为什么不是“五相”“六相”？
• 你先要明白“相”在电中的含义，相是指相位角，
比如常说的三相电，是指相位角在空间互成 120°交流电。如果使用移相技术，就比如简单 的电容移相，我们一样可以得到四相、五相、N 相都可以！但那在电力拖动中没有实际的应用意 义，只在电子技术中有时用到。为什么在电力拖 动中大都使用三相（当然有时会用到单相），而 不是四相、五相呢？因为发电机的三相绕组在空 间120°分布时，交变磁力线均可最大限度的切 割它们，成而最以限度的发出电能。而三相用电 器呢，除了相反的原理外，三相互成120°的回 路又能最大限度的使用电能！
工地三相五线制电路布线详解
工地三相五线制电路布线详解
工地三相五线制电路布线是指在工地施工中三相电源供电在建
筑现场的布线方式。
三相五线制通常包括三根电相线和两根零线，
分别代表R相、S相、T相和N线、PE线。
在进行布线时需要注意
以下几点：
1. 安全性：选用符合国家标准的电线电缆，合理选配电器电缆，符合规定的电气标志，必须满足保护接地可靠、用电安全可靠。
2. 布线细节：布线需要充分考虑电路的负载特性，确定导线截
面需要的电流值；配电箱必须安装在明显位置、使用方便，不受恶
劣环境的影响；配电箱内电位差不得大于三相电源的额定电压。
3. 配线标准：施工工程需要严格遵循国家规定的有关电气安装
技术标准。
在进行三相五线制电路的布线时，需要注意线缆数量和
长度，确保电路的稳定性和安全性。
4. 测量和测试：所有电器设备在使用前都必须接受严格的测试。
在进行测试前，需要对电路进行全面的检查，排除安装错误和故障
隐患。
在三相五线制电路布线中需要精细的设计和谨慎的施工，以确
保电路的安全性、可持续性和可靠性。
1。
三相五线制零线带电原因
三相五线制零线带电原因三相五线制是一种常见的电力供应系统，它由三相电源和五根导线组成。
其中，零线是其中一根导线，它承担着非常重要的作用。
我们来了解一下三相电源。
三相电源是指电力系统中的三个电源，它们的频率和相位都相同，但是相位之间存在120度的相位差。
这种三相电源的好处是可以提供更稳定的电力供应。
在三相电源下运行的电器设备通常比单相电源下运行的设备更加稳定和高效。
而五线制是指三相电源加上两根零线，也就是三相五线制。
这两根零线分别是零线和中性线。
零线是指电力系统中的一个导线，它的作用是将电器设备的金属外壳和地面连接在一起，以确保人身安全。
中性线是指电力系统中的另一个导线，它的作用是平衡电流，防止电器设备因为电流不平衡而损坏。
那么为什么零线会带电呢？我们需要明确一点，零线是有电流的，但是它的电压通常是接近于零的。
在正常情况下，电流会通过负载（比如灯泡、电器设备等）从电源流入，然后通过零线回到电源。
这样，零线就形成了一个回路。
因为电流是闭合回路中的电荷的流动，所以零线会带有电流。
零线带电的原因主要是因为电器设备的绝缘故障。
当电器设备的绝缘出现故障时，电流就会通过绝缘材料流向设备的金属外壳。
而零线的作用就是将金属外壳和地面连接在一起，以确保人身安全。
因此，当绝缘故障发生时，零线就会带有电流。
电器设备的接地也与零线带电有关。
接地是指将电器设备的金属外壳与地面连接在一起，以确保人身安全。
当电器设备的金属外壳与地面连接良好时，电流就会通过零线回到电源。
但是，如果接地不良或者有其他故障，电流就可能会通过其他路径回到电源，导致零线带电。
零线带电是因为电器设备的绝缘故障和接地问题。
为了确保人身安全，我们在使用电器设备时要注意检查绝缘状况和接地情况，确保电器设备的正常运行和人身安全。
总结一下，三相五线制中的零线带电是因为电器设备的绝缘故障和接地问题。
我们在使用电器设备时要注意检查绝缘状况和接地情况，以确保人身安全和电器设备的正常运行。
三相五线制是什么意思？三相五线制如何接线、原理、铺设要求
三相五线制是什么意思？三相五线制如何接线、原理、铺设要求三相五线制系统(TN-S 系统),又称保护接地系统,国际电工委员会IEC 的编号为 TN-S,这种供电方式是把三相供电的零线 N 接地,与仪器设备外壳相连的保护地 PE 也接地, 零线 N 和保护地 PE 可以连接在同一地线上, 或将保护地线 PE 单独接地,视工作环境要求而定.电源变压器输出三相,加上零线 N 和保护接地线 PE 共五条线从配电柜输出,故称三相五线制.三相五线制的概述•在三相四线制制供电系统中,把零干线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式. 该结线的点是: 工作零线 N 与保护零线 PE 除在变压器中性点共同接地外,两线不再有任何的电气连接.由于该种结线能用于单相负载,没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用.在三相负载不完全平衡的运行情况下,工作零线 N 是有电流通过且是带电的,而保护零线 PE 不带电,因而该供电方式的接地系统完全具备安全和可靠的基准电位.三相五线制的原理•众所周知, 在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导线老化,受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利.在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压,这是不允许的.如采用三相五线制供电方式,用电设备上所连接的工作零线 N 和保护零线 PE 是分别敷设的,工作零线上的电位不能传递到用电设备的外壳上, 这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在'地'电位,从而消除了设备产生危险电压的隐患.•三相五线制线路的铺设要求•(1) 在用绝缘导线布线时,保护零线应用黄绿双色线,工作零线一般用黑色线. 沿墙垂直布线时,保护零线设在最下端,水平布线时,保护零线在靠墙端.•(2) 在电力变压器处,工作零线从变压器中性瓷套管上引出,保护零线从接地体的引出线引出.•(3) 重复接地按要求一律接在保护零线上,禁止在工作零线上重复接地.•(4) 采用低压电缆供电时应选用五芯低压电力电缆.•(5) 在终端用电处(如闸板,插座,墙上配电盘等)工作零线和保护零线一定分别与零干线相连接.•(6) 对老企业的改造应逐步实行保护零线和工作零线分开的办法. 例如在车间入户时零干线做重复接地,重复接地以后工作零线单独敷设,保护零线由此重复接地体引出;使用四极漏电保护断路器的,在断路器前是三相四线制,在断路器后改为三相五线制; 在架空线路供电又实行动力电和照明电分开架设的(两棚线),可以用随照明线横担架设的零线为工作零线,随动力线横担架设的零线做保护零线.三相五线制的接线方式•三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。
工地三相五线制电路布线详解
分配电箱门与箱体间必须采用 编织软铜线可靠连接作保护接零
现以三路分路为例，讲述分 配电箱到末级开关箱的接法
按规定要求单相开关箱 与三相开关箱应分开设置
固定式末级开关箱的中心点与 地面的垂直距离应为1.4~1.6m
移动式末级开关箱其中心与 地面的垂直距离宜为0.8~1.6m
单相末级开关箱线路接法
接地及中性点的英文缩写
“PE”即英文“protecting earthing”的缩写，意思是“保护导
体、保护接地”。“N”即英文
“neutral point”意思“中性点，零 压点”
为什么在变压器端接地？
• 按照规定，380伏（三相）的民用电源的中性点
是不应该在进户端接地的（在变压器端接地，
这个接地是考虑到不能因悬浮点位造成高于电
三相五线制 工地电路布线详解

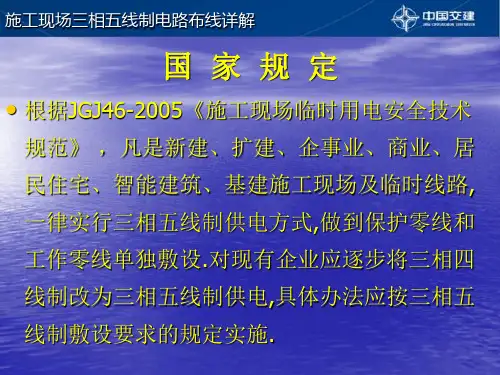

国 家 规 定
• 根据JGJ/T-1992《民用建筑电气设计规范》 ，
凡是新建、扩建、企事业、商业、居民住宅、 智能建筑、基建施工现场及临时线路,一律实行 三相五线制供电方式,做到保护零线和工作零线 单独敷设.对现有企业应逐步将三相四线制改为 三相五线制供电,具体办法应按三相五线制敷设 要求的规定实施.
源电压的点位，用户端的接地与变压器端的接
地在大地中是存在一定的电阻的），如果把电
源的中性点直接接地（这在民用电施工中是不
允许的），漏电保护器就失去了作用，不能保
护人身和电器设备的短路了。
因此，三相五线制地线在供电变压 器侧和中性线接到一起，但进入用户侧 后不能当作零线使用，否则发生混乱后 就与三相四线制无异了。
电流小于30mA，视为安全，如大于30mA，
开关，属于同敏度漏电保护器或保护开关。 这两个参数的选择主要依据是：
施工现场三相五线制电路布线详解
蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线， 严禁混用；
• 电缆线路应采用埋地或架空敷设，严禁沿地面明设，并
应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标 志；
施工现场三相五线制电路布线详解
外电变压器低压输出 到总配电房线路接法
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
导线面积应通过计算确定（一般铜导 线的安全载流量为5~8A/mm2，铝导线的 安全载流量为3~5A/mm2）
施工现场三相五线制电路布线详解
五线之间架设的安全距离
施工现场三相五线制电路布线详解
电缆线路
• 电缆中必须包含全部工作芯线和用作保护零线或保护线
的芯线。需要三相四线制配电的电缆线路必须采用五芯 电缆；
施工现场三相五线制电路布线详解
1、系统正常运行时，专用保护线上没有电 流，只是工作零线上有不平衡电流。PE线 对地没有电压，所以电气设备金属外壳接 零保护是接在专用保护线PE上，安全可靠。 2、工作零线只用作单相照明负载回路。 3、专用保护线PE不许断线，也不许进入 漏电开关。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
国家规定
• 建筑施工现场临时用电工程专用的电源中性点
直接接地的220/380V三相四线制低压电力系统， 必须符合下列规定：
1 、采用三级配电系统； 2 、采用TN-S接零保护系统； 3 、采用二级漏电保护系统。
施工现场三相五线制电路布线详解
定义：三级配电系统
总配电箱为一级，分配电 箱为二级，末级配电箱为三级。
施工现场三相五线制电路布线详解
定义：三相电的概念
【施工用电】三相五线制工地电路布线详解
【施工用电】三相五线制工地电路布线详解国家规定根据JGJ/T-1992《民用建筑电气设计规范》，凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施. 定义：三级配电系统总配电箱为一级，分配电箱为二级，末级配电箱为三级。
定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业用电采用三相电，如三相交流电动机等。
相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V。
什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。
中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
定义：三相五线制在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。
如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
空气开关: 空气开关是控制电气回路的分合开关，若 以空气为灭弧介质的称空气开关。一般以 额定电流（负荷）选择，做为电气回路的 总开关使用。
• 漏电保护器：
当一个空气开关带有漏电保护功能时， 称之为漏电保护开关。如果是一个单单 用于漏电保护的电气装置，则称之为漏 电保护器。
施工现场三相五线制电路布线详解
6、从第一级总漏电保护器引出相线 到多路分路隔离开关。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
现以三路分三路为例， 详述总配电箱到分配电箱 的接法
施工现场三相五线制电路布线详解
1、从总配电 箱的分配电开 关分别引出黄、 绿、红（A、 B、C）三相 线，淡蓝色工 作零线从工作 零接线端引出， 黄绿双色PE保 护零线从PE端
施工现场三相五线制电路布线详解
隔离开关必须选用分断时有明显可 见分断点的开关。
施工现场三相五线制电路布线详解
3、淡蓝色中性接地线接入到第一级 漏电保护器上的接线端。
施工现场三相五线制电路布线详解
4、将中性接地线用导线引出到PE端 子作为保护零线。
施工现场三相五线制电路布线详解
5、从第一级漏电保护器“N”出线 端接引到工作零接线端。
施工现场三相五线制电路布线详解
导线面积应通过计算确定（一般铜导 线的安全载流量为5~8A/mm2，铝导线的 安全载流量为3~5A/mm2）
施工现场三相五线制电路布线详解
五线之间架设的安全距离
施工现场三相五线制电路布线详解
电缆线路
• 电缆中必须包含全部工作芯线和用作保护零线或保护线
的芯线。需要三相四线制配电的电缆线路必须采用五芯 电缆；
三相五线制电路布线图解
5、从第一级漏电保护器“N”出线 端接引到工作零接线端。
6、从第一级总漏电保护器引出相线 到多路分路隔离开关。
现以三路分三路为例， 详述总配电箱到分配电箱 的接法
1、从总配电箱的分配电开关分别引出黄、绿、红 （A、B、C）三相线，淡蓝色工作零线从工作零
接线端引出，黄绿双色PE保护零线从PE端子引出
直接接地的保护系统,称为保护接地系统,也 称T T 系统.第一个符号T 表示电力系统中 性点直接接地;第二个符号T 表示负载设备 金属外壳和正常不带电的金属部分与大地 直接联接,而与系统如何接地无关.在TT 系 统中负载的所有接地均称为保护接地。
• TN 方式供电系统是将电气设备的金属外壳和
正常不带电的金属部分与工作零线相接的保护 系统,称作接零保护系统,用 TN 表示.TN-C 方式 供电系统是用工作零线兼作接零保护线,可以称 作保护中性线,可用NPE 表示,即常用的三相四 线制供电方式.TN-S 式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统,称作TNS 供电系统,即常用的三相五线制供电方式.
•30mA：
• 人体的感知电流----男为1.1mA女为
0.7mA；摆脱电流男为16mA女为10.5mA， 儿童要较成人为小；在较短时间内危及生 命的电流是致使电流，从两个方面理解---一是电流达到50mA就会引起心室颤动， 有生命危险，而100mA以上的电流则足 以将人致死，30mA以下暂时不会有生命 危险。
几 种 供 电 方 式 的 区 别
三相四线制(TN-C)与三相 五线制(TN-S)系统的比较
• 在三相四线制供电方式中,由于三相负载不
平衡时和低压电网的零线过长且阻抗过大 时,零线将有零序电流通过,过长的低压电网, 由于环境恶化、导线老化、受潮等因素,导 线的漏电电流通过零线形成闭合回路,致使 零线也带一定的电位,这对安全运行十分不 利.
三相五线制工地电路布线(施工临时用电)详解PPT
外电变压器低压输出到总配电房线路接法
6、从第一级总漏电保护器引出相线到多路分路隔离开关。
外电变压器低压输出到总配电房线路接法
总配电箱到分配电箱的接法
1、从总配电箱的分配电开关 分别引出黄、绿、红（A、B、 C）三相线，淡蓝色工作零线 从工作零接线端引出，黄绿双 色PE保护零线从PE端子引出
三相末级开关箱线路接法
2、黄、绿、红三相线从漏电保护器接线端引出 ，黄绿 双色PE线从PE板的接线端子引出
三相末级开关箱线路接法
此时动力设备可用
三相五线制与三相四线制的比较
(1)基本供电系统介绍： 常用的基本供电系统有(380V)三相三线制和(380/220V)三 相四线制等,但这些名词术语内涵不是十分严格.国际电工委 员会(IEC)对此作了统一规定,称为TT 系统、TN系统、IT 系 统.其中TN 系统又分为TN-C、TN-S 系统.
三相五线制供电的原理
在三相四线制供电中由于三相负载不平衡时和低压电网的零 线过长且阻抗过大时，零线将有零序电流通过，过长的低压 电网，由于环境恶化，导线老化、受潮等因素，导线的漏电 电流通过零线形成闭合回路，致使零线也带一定的电位，这 对安全运行十分不利。在零干线断线的特殊情况下,断线以 后的单相设备和所有保护接零的设备产生危险的电压，这是 不允许的。
TN—S接零保护系统特点
4、干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干 线上也可以安装漏电保护器。
5、TN-S方式供电系统安全可靠，适用于工业与民用建筑等低 压供电系统。在建筑工程工前的“三通一平”（电通、水通、 路通和地平——必须采用TN-S方式供电系统。
施工现场三相五线制电路布线详解课件
学习交流PPT
6
施工现场三相五线制电路布线详解
专用变压器供电时TN-S接零保护系统示意
学习交流PPT
7
施工现场三相五线制电路布线详解
工作零线（N）与保护零线（PE）
• 在施工现场专用变压器的供电的TN-S接零保护系统中， 电气设备的金属外壳必须与保护零线连接。保护零线应 由工作接地线、配电室（总配电箱）电源侧零线或总漏 电保护器电源侧零线处引出；
学习交流PPT
12
施工现场三相五线制电路布线详解
接地及中性点的英文缩写
“PE”即英文“protecting
earthing”的缩写，意思是“保护导
体、保护接地”。“N”即英文
“neutral point”意思“中性点，零
压点”
学习交流PPT
13
施工现场三相五线制电路布线详解
为什么在变压器端接地？
学习交流PPT
4
施工现场三相五线制电路布线详解
什么是电源中性点？
• 中性点是指变压器低压侧的三相线圈构成星形联结，联 结点称中性点，又因其点为零电位，也称零线端，一般 的零线就从此点引出的。中性点接地后，所有该电网覆 盖面的设备接地保护线可就近入地设置为地线，一旦出 现漏电可通过大地传导回路到变压器中性点，以策安全。
• 按照规定，380伏（三相）的民用电源的中性点是不应 该在进户端接地的（在变压器端接地，这个接地是考虑 到不能因悬浮点位造成高于电源电压的点位，用户端的 接地与变压器端的接地在大地中是存在一定的电阻的）， 如果把电源的中性点直接接地（这在民用电施工中是不 允许的），漏电保护器就失去了作用，不能保护人身和 电器设备的短路了。
学习交流PPT
1
施工现场三相五线制电路布线详解
三相五线制电路布线
03 遵循国家和行业标准，使用标准的电线和电缆颜 色编码，以便快速识别不同的线路。
03
三相五线制电路布线方 法
确定布线路径
确定起点和终点
根据用电设备和电源的位置，合理规划布线路径，确 保线路尽可能短且安全。
考虑空间因素
在布线路径中，应充分考虑空间大小、障碍物等因素， 避免线路交叉或与障碍物冲突。
遵循安全规范
遵循国家相关电气安全规范，确保线路布设符合安全 要求。
选择合适的导线
根据负载类型和大小选择导线
01
根据用电设备的类型和功率，选择合适的导线规格，确保线路
能够承载足够的电流。
考虑导线的材料和绝缘层
02
选择具有良好导电性能和耐磨损、耐腐蚀的导线材料，同时确Leabharlann 保导线的绝缘层完整、无破损。
考虑导线的颜色和标记
描述
三相五线制中的三相是指三个不同的 相位，它们在电力系统中是相互垂直 的，可以提供平衡的电力负载。零线 用于平衡三相电压，而地线则作为安 全保护线。
三相五线制的优点
01
02
03
平衡负载
三相五线制能够提供平衡 的电力负载，有助于减少 线路的损耗和电压降。
高效节能
由于三相五线制能够提供 更为稳定的电力供应，因 此可以降低能耗，节约能 源。
安装导线固定装置
选择合适的固定装置
根据导线的直径和数量，选择合适的导线固定装置，如线夹、绝 缘子等。
按照规范安装固定装置
按照相关规范和标准，正确安装导线固定装置，确保导线牢固、稳 定。
定期检查和维护
定期对导线固定装置进行检查和维护，确保其完好有效，防止因固 定不良引起的安全隐患。
工地三相五线制电路布线详解
漏电保护器的工作原理
如果有人体触摸到电源的线端即火线，或电器设备内部漏电， 这时电流从火线通过人体或电器设备外壳流入大地，而不流经 零线，火线和零线的电流就会不相等，漏电保护器检测到这部 分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流 选择在几十毫安 。
漏电保护器的工作原理
漏电保护器的工作原理
定义：三级配电系统
总配电箱为一级，分配电箱为二级，末级配电箱为三级。
定义：三相电的概念
我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电 动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈， 将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中 以相同速度旋转，一定会感应出三个频率相同的感应电动势。 由于三个线圈在空间位置相差点120度角，故产生的电流亦是 三相正弦变化，称为三相正弦交流电。工业用电采用三相电， 如三相交流电动机等。相与相之间的电压是线电压，电压为 380V。相与中心线之间称为相电压，电压是220V。
因此，三相五线制地线在供电 变压器侧和中性线接到一起， 但进入用户侧后不能当作零线 使用，否则发生混乱后就与三 相四线制无异了。
定义：TN—S接零保护系统
它是把工作零线N和专用保护线PE严格分开的供电系 统，称作TN-S供电系统，TN-S供电系统的特点如下：
TN—S接零保护系统特点
1、系统正常运行时，专用保护线上没有电流，只是工作 零线上有不平衡电流。PE线对地没有电压，所以电气设备 金属外壳接零保护是接在专用保护线PE上，安全可靠。 2、工作零线只用作单相照明负载回路。 3、专用保护线PE不许断线，也不许进入漏电开关。
TN—S接零保护系统特点
4、干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干 线上也可以安装漏电保护器。
三相五线制电路布线图解
• 如果是用于人身安全保护为目的，则漏电电流
小于30mA，视为安全，如大于30mA，则视
为不安全，将产生保护动作。漏电保护的额定
电流30mA的漏电保护器或保护开关，属于 同敏度漏电保护器或保护开关。其生产保护 动作时间还应在0.1秒以内。这两个参数的选
择主要依据是：
第21页，此课件共82页哦
第22页，此课件共82页哦
•0.1秒：
• 人的心脏每收缩扩张一次有0.1秒的间歇，而在
这0.1秒内，心脏对电流最敏感，若电流在这一
瞬间通过心脏，即使电流较小，也会引起心脏 颤动，造成危险。
第23页，此课件共82页哦
第24页，此课件共82页哦
千电频开但 万源电关必 不、源或须 能高，漏注 乱频对电意 用电其保， 。源它护通
• 中性点是指变压器低压侧的三相线圈构成星形联结，
联结点称中性点，又因其点为零电位，也称零线端， 一般的零线就从此点引出的。中性点接地后，所有 该电网覆盖面的设备接地保护线可就近入地设置为 地线，一旦出现漏电可通过大地传导回路到变压器 中性点，以策安全。
第5页，此课件共82页哦
定义：三相五线制
在三相四线制制供电系统中,把零线的两个作用分开,
1、系统正常运行时，专用保护线上没有电流， 只是工作零线上有不平衡电流。PE线对地没 有电压，所以电气设备金属外壳接零保护是 接在专用保护线PE上，安全可靠。 2、工作零线只用作单相照明负载回路。
3、专用保护线PE不许断线，也不许进入漏电开 关。
第16页，此课件共82页哦
4、干线上使用漏电保护器，工作零线不得 有重复接地，而PE线有重复接地，但是不 经过漏电保护器，所以TN-S系统供电干线
关于三相五线制电路布线图解
论零线带电现象及三相五线制合理布线
论零线带电现象及三相五线制合理布线摘要：在三相四线制中，零线带电对人身和设备产生危害，本文介绍了零电带电的原因有零线开路；零线接地电阻增大或接地引线开路；相线接地三种情况。
阐述了零线带电的危害，最后论证了三相五线制合理布置，及三相四线增加一段零形成环形网，确保任何一处零线断线而引起巨大的危险。
在三相四线制供电系统中，零线接地，与大地等电位，对地不存在电压，用低压试电笔测试时氖管不亮。
零线上出现带电现象，表明供电系统内存在故障隐患。
所谓零线带电，是指零线与大地间存在电位差，用试电笔测试时氖管发光。
由于引起零线带电的原因不同，对人身和设备的危害也不一样。
一、零线带电的原因1、零线开路图1零干线开路电路图三相回路中的零干线开路，如图（1）所示，当干线在D点处断线时，断线处后部分即构成三相三线中性点不接地方式。
由于各相负载不可能完全对称，这使负载中性点发生位移，即U0≠0伏，零线DN部分出现带电现象。
三相负载不对称程度越大，中性点位移就越严重。
UOO'=（Ea/Za+Eb/Zb+Ec/Zc）/(1/Za+1/Zb+1/Zc)设Za=Zb=48.4欧 Zc=242欧，则UOO'=-80∠1200伏各项负载电压分别为：UaO'=Ua- UOO'=220∠00+80∠1200=192∠21.20伏Ubo'=Eb- UOO'=220∠-1200+80∠1200=192∠1410伏Uco'= Ec- UOO'=220∠1200+80∠1200=300∠1200伏图2 等值电路电路图单相回路中的零线开路，合上电源时，设备零线上戴有220V伏电压，设备不能工作。
2、零线接地电阻增大或接地引线开路由于供电系统结地存在绝缘电阻和分布电容，接地体的接地线中就有一定的散漏电流渡过，（如图4），设渡过接地体的散漏电流为I，各相对地泄漏电流为Ia，Ib，Ic，则有：Io=Ib+Ib+Ic零线对地电压为：U=IoRo Ro 为中性点接地电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论零线带电现象及三相五线制合理布线
————————————————————————————————作者：————————————————————————————————日期：
ﻩ
论零线带电现象及三相五线制合理布线
摘要：在三相四线制中,零线带电对人身和设备产生危害,本文介绍了零电带电的原因有零线开路；零线接地电阻增大或接地引线开路；相线接地三种情况。
阐述了零线带电的危害,最后论证了三相五线制合理布置，及三相四线增加一段零形成环形网，确保任何一处零线断线而引起巨大的危险。
在三相四线制供电系统中，零线接地，与大地等电位，对地不存在电压,用低压试电笔测试时氖管不亮。
零线上出现带电现象，表明供电系统内存在故障隐患。
所谓零线带电，是指零线与大地间存在电位差，用试电笔测试时氖管发光。
由于引起零线带电的原因不同,对人身和设备的危害也不一样。
一、零线带
电的原因
1、零线开
路
三相回路中的零干线开路,如
图（1）所示，当干线在D点
处断线时，断线处后部分即构成三相三线中性点不接地方式。
由于各相负载不可能完全对称，这使负载中性点发生位
图1零干线
移，即U0≠0伏,零线DN部分出现带电现象。
三相负载不对称程度越大,中性点位移就越严重。
UＯＯ＇＝（Eａ／Zａ+Eb/Zb+Ec/Zc）/(1/Za+１/Zｂ+1/Ｚc）设Zａ=Zb=４8.4欧 Zc=２42欧，则ＵOＯ'=-8０∠1200伏各项负载电压分别为:
Ua O'=Ua-ＵOO'=22０∠0０+80∠1200=1９2∠2１．2０伏
Uｂo＇＝Eb- ＵOO'＝220∠-1200+80∠1200=19２∠１４10伏Uco'= Ｅｃ－
U OO'=2２0∠1200+80
∠１２００=3０0∠1
２０0伏
单相回路中的
零线开路,合上电源时，设备零线上
戴有22０Ｖ伏电压，设备不能工作。
图2 等值电路
2、零线接地电阻增大或接地引线开路
由于供电系统结地存在绝缘电阻和分布电容，接地体的接地线中就有一定的散漏电流
渡过，(如图４),设渡过接
地体的散漏电流为I，各相
对地泄漏电流为Ｉa,Ｉb，
Ic,则有：
Io=Ｉb+Ｉb＋Ｉc
零线对地电压为：
Ｕ=IoRo Rｏ为中性点接地电阻。
Io与供电系统分布情况及环境条件的不同而大小等。
在一般情况下，Iｏ通常只有小于10欧时,零线对地电压几乎为零。
若接地电阻巨增或接地引下线开路,则整个零线就会呈现带电现象。
3、相线接地
当设备绝缘损坏时,就就会发生相线接地短路故障。
故障接地和中性点工作接地都存在接地电阻Ｒb，Rc见图。
设Rd＋Rc=4欧，则短路电流为Id=Uｃ／(Rｂ＋Rｃ) ＝220／(4+4)＝27．5安。
若
保险熔丝熔断电流超
过27．５安，熔丝就
不会熔断，系统中将一
直存在接地故障。
短路
电流通过Rｂ，Rc产
生电压降：
Uc＝IdRb＝２7.５×4＝110伏
Uc=ＩdRd=27.5×4=11０伏
即零线对地电压上升１10伏，故障相对地电压下降110伏，而正常相对地电压接近线电压。
在用试电笔测试时，故障相与零线氖管亮度较暗，正常相氖管亮度特强。
二、零线带电的危害
1、用电器具因过压损坏在零干线开路时,由于负载不
称引起中性点位移，轻负载的一相电压就会升高，当超
过用电器具电压时,其使用寿命将受到影响。
当超过其
允许最高使用电压时，用电器具即被损坏。
2、用电器具因欠压不能正常使用零干线开路,重负载
相电压降低，使用电器具达一到正常出力或照亮。
日光
灯启动困难,电动机启动电流增大,启动时间延长,影响
其使用寿命。
单相回路的零线开路,使负载完全不能共作。
3、容易发生触电伤亡事故单相回路的零线开路,由于
设备不能工作，容易错误判断设备不带电而发生触电事
故。
在发生相线接地事故时,零线对地电压上升，对于采用接零保护的设备，其外壳也将带上危险电压。
由于配电变压器外壳是与变压器中性点连接在一起后再入地的。
因此,在人们无意碰到变压器外壳或接地引下线时，都会发生触电。
此外，无论是在故障接地点或工作接地点附近，都有可能发生跨步电压触电和接触电压触电。
4、配电变压器易被雷击损坏配电变压器的避雷普遍采用“三位一体”的接地方法,即避雷器接地引下线、配电变压器的金属外壳和低压侧中性点这三点连在一起,然后共同与
接地装置相连接，其工频接地电阻要求不应大于4欧。
当接地引下线或接地电阻过大时,避雷器即不能起到避雷的作用,雷击过电压将损坏变压器绝缘。
三、三相五线制合理布置
由于三相四线易发生零线带电所带来的巨大危害,那么三相五线施工中必须注意：变压器的工作零线与保护零线一定要严格分开,绝不允许有任何混淆。
虽然为此会给施工质量的保证及检查验收带来不少麻烦，但绝不能忽视。
特别要注意线路终端的单相三孔插座的接线。
要求任何一只插座必须有工作零线与保护零线。
第一，不能只使用一种零线。
如只使用
一种零线连接工作和保护两种
插孔,将变成三相四线接零保
护。
第二决不准接反。
其原因如
下所述。
如图（7)所示,S 、T 、U 、
Ｖ、W 均为用电器具，其中U
的接线插座将工作零线与保护零线位置互换了，即所谓的工作零售与保护零线接反。
这时用电器具U 的外壳却接到了线路的工作零线上。
这在正常情况下既不影响使用,也不容易查出来，但一旦在接错线的用电器具U 与零线连接点之前发生零线断线时,就会产生严重的问题。
统 图 6 布线
1、 若在线路工作零线C 或D 点发生断线的情况,则接在断点以后的全部用电器具（接线错误的用电器具U 除外)就构成了三相三线中性点不接地的运行方式运行。
因三相负载难以平衡等问题而将产生零点漂移。
因此，此时用电器具Ｕ的外壳上很可能产生威胁人身安全的电压。
这是很危险,也是不能允许。
2、若在线路保护零线A 点处产生断线情况，则U 本身无法正常工作并通过其自身的导电元件将相电压回到断点以后的保护零线上,致使接在这段保护零线上的所有用电器具器的外壳均带电的情况是极端危险的情况。
对这种巨大的危险在设计和施
工以至以后
的维修、运行
中绝不能不
加以慎重考
虑。
同理,若
在线路保护零线B 点处产生断线情况时，则B 点以前所接的电器不受影响（如图中S)。
B 点以后所接的用电器具除Ｕ无法正常工作外,其余电器外壳均带电(T 、V 、W 等）。
有无简单的办法解决这一问题呢?如图所示,如果在H 、J F L1 L2 C D W V U T S N 工作保护G A B J
H L1 I 图7
处再加一组重复接地，连接H、J两点与重复接地，同时再与变压器工作零售线Ｎ相连接。
这样就可以使前述的危险情况消除。
如果采用上述方案，不难发现：保护零线与工作零线的两端均已互相连接在一起了。
那么在这两线的中段再多加一些互相之间的连线又有何妨？（图中除F、G、H、J已相连外，再加上如Ｃ、A、B、Ｄ等连线)。
如此来说，认为前述的两条零线已和为一条了，是合乎情理的。
实际上这似乎又回到了三线四线制接零保护的方式。
但也不完全一样。
如再遇到类似问题可采用重复接地的方式较一般三相四线制增加了一段零线，使零线在这一用电单元保护区形成一环形网。
这样就可以使保护区不会因任何一处零线断线而引起巨大的危险。
