XMT90X智能数显控制仪说明书
XMT系列数显温度控制器使用说明书
限设定值，但仍低于上限设定值时，绿灯、红灯同时熄灭，下限继电器总低断、总高通，停止加温，上限继电器总低通、总高断，继续加温。当实际温度值达到或超过上限设定值时，红灯亮，此时下限、上限继电器均为总高通、总低断，停止加温。
一般作温度控制时，可把下限继电器输出作辅助加热控制、上限继电器输出做加热控制。也可把下限继电器输出作温度控制，上限继电器输出作超温报警用。
3、XMT — 131/132、XMTA — 2301/2302、XMTD — 2301/2302 的调节功能与使用方法：此类型号规格仪表为时间比例式
调节控制功能温控表。
五、其它
1、温控表的使用、保管环境应符合技术要求，现场不应有腐蚀性气体；
2、在有电机、变频器等易产生交流屏蔽干扰源的场合，温控表的工作电源线不要与电机、变频器的电源线串联共接，
以减少仪表的电磁干扰；
3、温控表在使用过程中损坏，如系制造质量不良所致，18个月内由我司免费维修更换；如系使用方因拆封、接线错误
一、概述
XMT系列数显温度控制器是近年发展起来的新一代工业自动化检测、控制温度的通用型仪表，它采用先进的大规模集成电路，应用独特的非线性校正技术，把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较、运算、输出控制，以达到稳定控制设定温度的工控目的。
XMT系列数显温控器与传统的动圈型温控器、电子温度调节器相比，具有显示精度高、温控性能好、抗震性强、可靠性佳等优点。在调节形式上有二位式、三位式、时间比例式、可控硅连续调节式、PID调节式等多种调节方式，控制方式主要是：电磁继电器和固态继电器控制加热源二种方式，并可根据用户需要增加温度超上限报警功能。配上不同材料的测温传感器，可广泛应用于塑料机械、包装机械、食品机械、轻纺机械以及冶金、制冷、化工、医疗设备等行业在 -50℃ — +1600℃ 范围内的温度检测和控制。
XMT系列智能数字显示控制仪表说明书
XMT系列智能数字显示控制仪表说明书一、概述（1）主要特点A、仪表采用宽范围（84—260VAC）输入的开关电源。
B、仪表采用先进的微电脑芯片技术，可靠的设计使抗干扰强，可靠性高。
C、仪表采用先进的数字校准技术，测量更精确，人性化操作界面，易学易用。
D、仪表具有通用输入，热点偶输入时有内部冷端补偿，电阻采用三线制接线。
（2）型号定义：1.结构形式：1:96*96;2:48*96;3:96*48;4:72*72;5:48*48;6:160*802.显示形式：S：单排显示；D：双排显示3.OUT输出形式：N：无； X：电流变送4.AL1输出形式：N：无；H：上限报警输出；L：下限报警输出5.AL2输出形式：N：无；H：上限报警输出；L：下限报警输出输出形式：N：无；H：上限报警输出；L：下限报警输出S：Rs485串口通讯7.AUX输出形式：N：无；24：24VDC配电输出8.输入形式：见下面输入信号定义（3）输入信号定义：二、技术规格：输入规格：见上表；精度等级：0.5级别；使用环境：0-50℃；相对湿度：≤85%；重量：≤1Kg；电源：交流220VAC。
三、面板说明及操作说明：注：以下参数是通过（6）、（7）、（8）、（9）按键进行修改；按（9）键可以进入到修改参数状态；（8）移位键控制闪烁位，即修改的位；（6）、（7）改变参数的大小。
四、操作说明：五、参数功能及设置：HiAL、LoAL、MiAL、dFHH、dFHL、dFLH、dFLL、dFMH、dFML、参数如上图所示分别表示报警值及偏差报警绝对值；Sn为输入的规格，一般用户选定后出厂时直接设置好；diP为小数点的位置，不影响测量精度，根据需要设置；在Sn大于25，即为线性输入信号时，diL、diH分别对应输入量程的下限与上限，同时是变送的下限与上限（Sn<25变送时数值为实际的10倍）；Sc为输入平移修正值，当传感器输入有偏差时，可以通过修正Sc调整；dL为数字滤波，在显示值得不波动或很小的情况下尽可能减小dL，以增加响应速度；His、Los、Mis为报警形式设置，其中0表示无报警，1表示为上限报警，2表示为下限报警；Loc为参数锁，当Loc 不是111时，现场参数将被锁定。
XMT智能仪表说明书
[注意1]自整定如果成功执行一次，则仪表将无法再由按◄键来启动自整定，以避免人为的误操作。已启动过一次自整定的仪表如果还要启动自整定时，可将参数CtrL设置为“2”来启动自整定（见后文）。
★自动/手动切换：按◄键一下即放开，可以使仪表在自动和手动控制两种状态下无扰切换。在自动控制状态下，RUN指示灯灭：在手动状态下，RUN指示灯亮。
2：给定值/手动输出值设置：在SV窗显示给定值时，按▲键(或▼键)可以增加（或减少）给定值，按◄键可移动修改数据的位置。在SV窗显示输出值时，按▲键(或▼键)可以增加（或减少）输出值。按▲键或▼键不放，可以快速增加或减少数值，并且速度会不断加快。
1：OUT—输出指示灯2：RUN---手动指示灯3：AL1—AL1报警灯
4：AL2—AL2报警灯5：SET—设定键6：◄—移位键7：▲—增加键
8：▼—减少键9：PV—测量值显示窗口10：SV—设定值显示窗口
（二）操作说明
1：上电过程
仪表上电自检。随后，进入自动测量控制状态，上排PV窗显示测量值，下排SV窗显示设定值。如果SV窗显示orAL,则表示输入超过量程（或传感器开路）。如果输入规格参数Sn设置有误，也会有此显示。当仪表存在上限报警、下限报警、正偏差报警、负偏差报警时，SV窗交替显示设定值的数值和“HiAL”“LoAL”、“dHAL”、“dLAL”等报警提示符号。
3：启动自整定功能：初次使用时应利用仪表的自整定功能来确定控制参数（M50、P和t参数），才能实现理想的控制，当发现PID效果不佳时也可再次启动自整定功能。
按◄键并保持约2秒钟，等SV窗显示“AT”字样再放开，仪表就进入自整定参数状态。在自整定时，仪表执行位式调节，经2—3次振荡后，仪表自动整定出PID控制参数（M50，P，和T参数）。自整定结束后自动回到PID自动控制状态。
XMT系列数显温控仪使用说明
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
XMT系列智能数显温控仪使用说明书

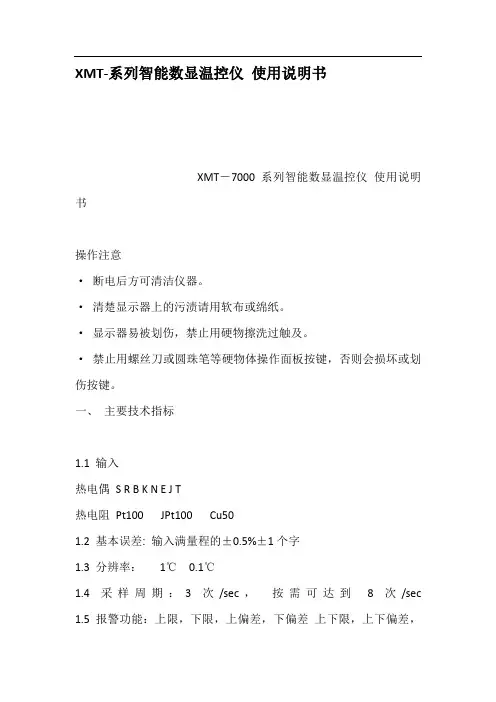

XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤，禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④- ⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。
XMT 系列智能数字显示调节仪 选型说明书
XMT系列智能数字显示调节仪选型说明书智能数字显示调节仪XMT系列智能数字显示调节仪一、概述本仪表以单片机和大规模电路组成的，软硬件采用多种抗干扰技术，使用EEPROM存储各种设定参数，停电不丢失数据，适合于温度、压力、湿度、液位、流量等参数进行测量、显示和控制。
二、主要功能显示、控制、报警、变送输出、通信和打印。
三、技术参数测量精度 满量程的±0.5%+1个数字信号输入热电偶：K，E，B，S，N，T，J等热电阻：Pt100, Pt1000，Cu50标准输入：0～10mA 4～20mA，0～5V，1～5V，变送器输入：mV 其它电阻输入：Ω输出方式继电器：触点容量3A/220V（二位式、三位式、范围、上下限窄带控制）测量值变送输出：4～20mA，0～20mA数字输出：RS232，RS422，RS485打印记录：外接微型仪表打印机显示方式 四位LED显示，显示范围－999～9999，分辨率0.001～1电源电压 AC220V工作环境 工作温度：0-50℃，相对湿度≤85%注：采用二线制变送器接线时，本仪表直接供给24VDC电源，不需要外接电源。
四、外形及安装尺寸XMT XMTA XMTB XMTD XMTE XMTM XMTC 面板尺寸mm 96×96 160×80 80×160 48×96 96×48 72×72 160×80开孔尺寸mm 92×92 152×76 76×152 45×92 92×44 68×68 152×76仪表深度mm 100 80 80 100 100 100 100注：面板及开孔尺寸为宽×高XMT XMTM XMTBXMTD XMTA XMTE五、选型说明型号输入点数控制方式信号类型 附加功能 XMT 1 单信号 0 二位 1热电偶 BJ报警XMTA 2 双信号 1 范围 2热电阻 B10～20mA变送输出XMTB 2 三位 3mV B24～20mA变送输出XMTD 3 时间比例 4电阻远传Ω P打印接口XMTE 4 上下窄带 5标准信号 T带通信接口XMTM 6两线变送器六、仪表接线热电阻热电阻热电阻热电偶热电阻智能数字显示调节仪。
XMT90X智能数显控制仪说明书
五、报警设定；进入密码：2 00 2
参数符号 a1ty a2ty aH1 aL1 aH2 aL2 end 参数意义 设定说明 A L 1报 警方式 U D : 上、下限报警；S S ：区间报警 A L 2报 警方式 U D : 上、下限报警；S S ：区间报警 A L 1吸 和值 全量程任意设定 A L 1释 放值 全量程任意设定 A L 2吸 和值 全量程任意设定 A L 2释 放值 全量程任意设定 退出标志，无需设定
2 、参数设定方法
0 0 00 0 0 00
1 0 01
输入信号 C 0热 电阻 u 5 0 3 7 5Ω 电阻 D C 0 7 5 mV D C 0 3 0 mV D C 0 5 V D C 0 1 0 V D C 0 2 0 mA D C 0 1 0 mA D C 4 2 0 mA 手动输出
代码
NO
AL1
NC COM
AL 2
NC COM
2
3
4
5
6
7
XMT 905
9
B24V GND mA/mV+ R 10V
10
11
12
13
14
AC220V ～
1
2 3 4 5 6 7 8
9 10 11
B /RS 485通讯 变送输出
姚仪牌 XMT9000系列智能数显温度调节仪使用说明书
XMT*-9000系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*-９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ,具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。
二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA ，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V ，宽度≥40us 的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：AC85V ～242V （开关电源）,50/60Hz ，或其它特殊定货7、工作环境：0~50℃，相对湿度≤85％RH ，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围热电偶镍铬－铜镍E 0~700℃镍铬－镍硅K 0~1300℃铂铑10%－铂S 0~1600℃铁—铜镍J 0～900℃热电阻铜电阻CU50-50.0~150.0℃铂电阻PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数及流程图序号提示符名称说明设定范围出厂值一级菜单SP 控制点设定按▼▲键设定所需控制点的温度全范围随机二级菜单1AL1报警1只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围随机2AL2报警23SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正,±20.004P比例带P 值类似常规PID 调节器的比例带,但变化相反,P 值越大,比例、微分的作用成正比增强,P 值越小,比例、微分的作用相应减弱,P 参数值与积分作用无关。
(完整版)XMT数显调节仪使用说明
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
XMT（XMZ）系列智能数字显示控制器说明书
adjustable return difference, AH model.
XMZ-204 F:
Two-stage, transferable type, resistance remote pressure transmitter, without
transmitter, F model.
XMZ-121 AL-S: Three-stage, popularize type, Thermocouple, without transmitter, AL type, S
Analog value input
Digital display meter
Illustration:
XMZ-101AH-K: Single display, popularize type, Thermocouple, without transmitter, AH type, K
calibration number.
calibration number.
XMZ-126 NH:
Three-stage, popularize type, 3 types popularize type and 4-20 mA
simulated quantity to input (tape DC24V) and NH model.
XMZ-127 BF:
XMZ-102D-Pt100: Two-stage, popularize type, without transmitter, Thermocouple, D type,
Pt100 calibration number
XMZ-205GAH: Two-stage, transferable type, standard signal input, without transmitter,
XMT数显调节仪使用说明
XMT数显调节仪使用说明一、概述XM系列数字仪表采用先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、普通TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观察等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定控制、电脑模糊控制等多种控制方式，根据需要还可以增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动控制。
配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。
二、主要技术指标1、显示方式：三位或四位LED数码管直接显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式控制切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：（1）P （比例带）3%；（2）I（积分时间）250s；（3）D（微分时间）50s；（4）输出0～10mA 负载R=1K；输出4～20mA 负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A（直接控制功率1kW以下，阻性负载），大功率时（直接控制功率3kW以下，阻性负载）；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：（180～240）V AC，50Hz，功率小于4W；开关电源（85～242）V AC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
XMT数显调节仪说明书
XMT数显调节仪说明书XMT数显调节仪使用说明一、概述XM系列数字仪表采用先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、普通TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观察等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定控制、电脑模糊控制等多种控制方式，根据需要还可以增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200?,1600?范围内的温度测量和自动控制。
配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。
二、主要技术指标1、显示方式:三位或四位LED数码管直接显示被测值;2、显示误差:小于?0.5%F?S?1字、小于?1%F?S?1字二档;3、设定点偏差:小于?0.5%F?S、小于?1%F?S二档;4、执电偶冷端补偿:0,50?内误差小于2?;5、位式控制切换差小于1.0%或0.3%;6、时间比例调节:比例带1%,4%，周期:30s?10s;7、 PID调节:(1)P (比例带)3%;(2)I(积分时间)250s;(3)D(微分时间)50s;(4)输出0,10mA 负载R=1K;输出4,20mA 负载R=510Ω;8、输出脉冲信号:幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发;9、输出触点容量:交流220V/7A(直接控制功率1kW以下，阻性负载)，大功率时(直接控制功率3kW以下，阻性负载);10、温度系数:0,50?范围内使用时，其温度系数小于0.05%/?;11、工作电源:(180,240)VAC，50Hz，功率小于4W;开关电源(85,242)VAC，50Hz/60Hz;12、工作环境:温度0,50?，相对湿度小于85%的无腐蚀性气体场合。
XMT数显调节仪使用说明
XMT数显调节仪使用说明一、介绍XMT数显调节仪是一种用于自动控制温度、湿度、压力、流量、液位等各种工艺参数的仪器。
它采用先进的数字技术和微处理器控制技术，具有显示直观、调节精度高、运行稳定可靠等优点，广泛应用于化工、电力、轻工、食品、医药、冶金、环保等行业。
二、基本操作步骤1.接通电源并连接传感器：将XMT数显调节仪的电源插头插入电源插座，并连接相应的传感器。
2.参数设置：根据需要，按下设置键进入参数设置模式，根据实际情况设置需要调节的参数值，如温度值、湿度值、压力值等。
3.模式选择：根据实际应用需要，选择合适的工作模式，常见的工作模式有手动调节模式、自动控制模式等。
4.运行控制：根据实际需要，选择运行模式，将调节仪置于运行状态，开始自动控制工艺参数。
5.监测显示：XMT数显调节仪会实时显示被控参数的数值，通过观察数显仪上的数值变化，可以了解被控参数的实时状态。
6.报警处理：如果一些被控参数超出了设定范围，XMT数显调节仪会发出相应的报警信号，此时需要根据报警信号做出相应的处理，以确保生产的正常进行。
三、常见问题解决办法2.参数设置错误：如果在设置参数时设定的数值不正确，可以按照操作步骤重新设置。
如果是由于误操作导致参数设置错误，可以尝试恢复出厂设置，重新设置参数。
3.报警处理问题：当XMT数显调节仪发出报警信号时，需要根据具体情况采取相应的处理措施，可以先检查被控参数的传感器是否正常连接，如果传感器正常，可以调整参数设定值使其不超出设定范围。
四、注意事项1.在操作XMT数显调节仪之前，请务必仔细阅读产品说明书，并按照说明书中的操作步骤进行操作。
2.使用XMT数显调节仪时，请注意安全操作，特别是在接通电源、连接传感器等操作过程中，请确保操作人员的人身安全。
3.使用XMT数显调节仪时，请注意保护设备，避免受到外界环境的影响，如尘土、湿气等，以免影响设备的正常运行。
总结。
XMT系列数字显示控制仪说明书
图 ４ 、－ ７ 型仪表接线图
Ｘ Ｍ Ｔ 系列智能数字显示控制仪
注： １、仪表内部带有热电偶冷端补偿部件，短接端子 ８ 和 １０，可 以去掉仪表内部的冷端补偿功能。
１３
Ｘ Ｍ Ｔ 系列智能数字显示控制仪
利用接线方式选择热电偶冷端补偿模式
温度补偿信号采用热电偶作为输入信号时，根据热电偶 测温原理，需要对热电偶冷端进行温度补偿方可保证测量准 确，仪表测量仪表周围环境温度并对热电偶冷端进行自动补 偿，但由于测量元件的误差及仪表本身发热原因（ 仪表接线 端子上温度往往同步升高） 常导致自动补偿方式偏差较大。 故在对温度测量精度要求非常高的应用中，提供高精度的补 偿模式供用户选择。注意：不正确的补偿将使得测量误差大 大增加，仪表对热电偶信号的测量精度可高达 ０．２ 级精度以 上，但此精度不包含内部冷端自动补偿误差。 仪表的软件可通过不同的接线方式选择 ２ 种补偿模式，提 供完善的热电偶冷端补偿方案。 （ １ ） 内部自动补偿：仪表出厂时均采用这种模式，能满足 通常的工业应用。但由于感温器安装在仪表内部，易受仪表 内部发热影响，同时也受补偿导线接线及周围环境（ 如有可 控硅散热器） 的影响。其对测量造成的不一致性在条件最坏 时可能达 ２℃。 （２）外接 Ｃｕ５０ 型铜电阻传感器进行补偿：补偿精度高。对 测量精度要求高的用户可另外购买一只小型 Ｃｕ５０ 型铜电阻， 并最好外置一只接线盒，将铜电阻及热电偶冷端都放在一起 并远离各种发热物体。由补偿造成的测量不一致性一般小于 ０ ． ５ ℃，要求测量精度高的用户应使用该种方法。
○
○
○
○
○
○
○
○
○
○
○
○
○
○ ２２
Ｌｏｃ
２、 仪表测量显示设定参数
XMT智能数显示控制仪表使用说明书样本
一．概述●该系列数字显示控制仪表主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。
●该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。
●丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。
●仪表采用全开放式用户自设定界面。
●标准信号输入时, 显示量程可编程。
变送输出时, 输出状态刻度可根椐用户需要自行设定。
●仪表因断阻、断偶及其它断信号, 仪表屏面会不停闪烁报警提示。
二．主要技术指标●输入回路: 单回路, 双回路。
●输入信号: 电阻信号: 各种规格的热电阻如:Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表●电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等●电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等●电流信号: 0~10mA, 4~20mA等及各种非标准信号●测量精度:±0.5%FS±l字。
分辨率: 末位: ±l字, 光柱精度±1%●显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。
●输出信号: 模拟量输出: 0~10mA、负载≤1KΩ, 4~20mA、负载≤500Ω0~5V, 1~5V要求负载电阻≥250KΩ●开关量输出: 继电器控制输出( AC220V , 3A无感负载)●报警方式: 用户可根据要求自行设定。
●恒压电源输出: DC24V电源输出, 供二线制变送器使用。
●使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体●工作电源: AC220±10% 50HZ±2HZAC96~260V ----------开关电源DC24V±2V ----------开关电源DC220V±20% ----------开关电源●功效: 约6W●重量: 约0.5Kg三．操作指南1．各部分名称:.过程量及参数代码2.名称及功能内容3．操作方式3．1: 一级参数的设定方式( 单显示仪表无此项程序)●正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。
XMT数显调节仪说明书
XMT 数显调节仪说明书XMT 数显调节仪使用说明一、概述XM 系列数字仪表釆用先进事迹的中大规模集成电路，并应用了独特的非线性校 正持技术，与传统的XC 系列动圈式仪表、普通TD 和TE 系列模拟式仪表相比，具 有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差.可远距离观察等 独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位 式PID 、PID 连续调节、PID 自整定控制、电脑模糊控制等多种控制方式，根据需 要还可以增加超温报警功能，是XC 系列仪表、TD 及TE 系列仪表理想的更新换代 产品，可广泛应用于冶金、化工.电子.机械、纺织、塑料、制冷、医疗.电炉等 轻.巫工业部门作-200?, 1600?范B 内的温度测量和自动控制。
配上相应的传感器也可用于圧力、流量、液位等参数的显示和控制。
二.主要技术指标1、显示方式:三位或四位LED 数码管直接显示被测值;显示误差：小于?0. 5%F?S?1字、小于?1%F?S?1字二档;设定点偏差：小于?0. 5%F?S.小于?1%F?S 二档;时间比例调节：比例带1%, 4%,周期:30s?10s;⑴P （比例带）3%;（2） 1（积分时间）250s ：(3) D (微分时间)50s;(4)输di 0, lOmA 负载 R=1K;输出 4, 20inA 负载 R=510Q ：8、输出脉冲信号:幅值大于3V,宽度大于40us 的移相脉冲及电流小于1A 的 通断过零触发;2、 3、 4、 执电偶冷端补偿：0, 50?内误差小于2?;5、 位式控制切换差小于1. 0%或0. 3%：6、 7、 PID 调节:9、输出触点容量:交流220V/7A（直接控制功率IkW以下，阻性负载），大功率时（直接控制功率3kW以下，阻性负载）;10、温度系数：0, 50?范ffl内使用时，其温度系数小于0. 05%/?;11、工作电源：（180, 240）VAC, 50Hz,功率小于4W;开关电源（85, 242）VAC,50Hz/60Hz：12、工作环境:温度0,50?,相对湿度小于85%的无腐蚀性气体场合。
XMT数显调节仪使用说明
XMT数显调节仪使用说明一、外观及安装1.外观特点：XMT数显调节仪采用现代化设计，外观简洁美观，显示面板上配有大屏幕液晶显示屏，参数直观易懂。
前面板上设置了设定键、上升键、下降键、运行灯、报警灯等功能按键和指示灯。
2.安装：在安装调节仪前，请确认供电电压是否符合设备要求，并确保调节仪能正常接收到被控量的信号。
将调节仪固定在合适的位置上，确保操作人员可以方便地进行观察和操作。
二、基本操作1.设定参数：按下设定键，液晶显示屏上将显示当前的设定参数。
通过上升键和下降键可以对参数进行调整，待设定完成后再次按下设定键，参数即可生效。
2.调整参数：在正常运行状态下，若需要对已设定的参数进行调整，按下设定键进入设定模式，通过上升键和下降键选择需要调整的参数，调整完成后再次按下设定键退出设定模式，参数即可生效。
3.修改控制方式：在设定模式下，通过上升键和下降键选择控制方式，包括手动控制、自动控制和辅助控制等方式。
选择完成后按下设定键，参数即可生效。
三、高级功能1.报警设置：调节仪能够根据设定值设定上限和下限，当被控量超出设定范围时，调节仪将自动发出警报，并停止控制输出。
用户可在设定模式下进行报警参数的设置。
2.PID调节：调节仪采用先进的PID控制算法，可以通过调整PID参数来实现精确的控制。
在设定模式下，通过上升键和下降键选择PID参数，调整完成后再次按下设定键，参数即可生效。
3.通信功能：调节仪可以通过RS485通信接口与上位机或其他仪器进行连接，实现数据传输和监控。
通过通信设置，可以实现参数的远程调节和控制。
四、注意事项1.电源：使用前请确认电源电压是否稳定，并接入符合要求的电源插头。
2.温度控制：使用调节仪进行温度控制时，需将温度传感器正确接入，并确保传感器与被控物体的接触良好。
3.保养维护：调节仪是精密仪器，平时应注意保养维护，定期清洁表面灰尘与杂质，并防止液体进入内部。
4.防护措施：调节仪内部存在高电压元件，请不要在未经专业人员检修的情况下拆卸或修理。
