网络设备管理与维护实训教程_02交换机的配置
网络设备管理与维护PPT课件_项目三_交换机的安装与配置
首页 任务一 任务二 任务三
任务一 配置接入层交换机
1．应用背景 为了使衫达职业技术学校财务处的所有计算机具有更高
的网络管理效率，改善财务处网络的数据流量，增加该交 换机的安全性，希望能在该交换机增加配置管理功能。这 里使用一台计算机配置管理交换机。 2. 网络拓扑 接入层交换机的网络拓扑结构图如图3-1-1所示。
S2126#
S2126# configure terminal
S2126 (config)# interface vlan 1
//打开交换机的管理VLAN
S2126 (config-if)# ip address 192.168.1.1 255.255.255.0
//为交换机配置管理地址
S2126 (config-if)# no shutdown
首页 任务一 任务二 任务三
任务一 配置接入层交换机
3. 实验设备 RG-S2126交换机（1台）。Console线（1条），如图3-1-2所示。PC（2 台），网线（若干根）。
4
首页 任务一 任务二 任务三
任务一 配置接入层交换机
4.技术原理 使用接入层交换机的目的是允许终端用户连接到网络，
因此接入层交换机具有低成本和高端口密度的特性。接入 层交换机是最常见的交换机，它直接与外网联系，使用最 广泛，尤其是在一般办公室、小型机房、业务受理较为集 中的业务部门、多媒体制作中心、网站管理中心等部门。 在传输速度上，现代接入层交换机大都提供多个具有 10/100/1000M态
S2126 (config-if)# exit
07）查看交换机的配置信息
S2126# show ip interfaces
//查看交换机接口信息
网络设备配置与管理综合实训指导书1

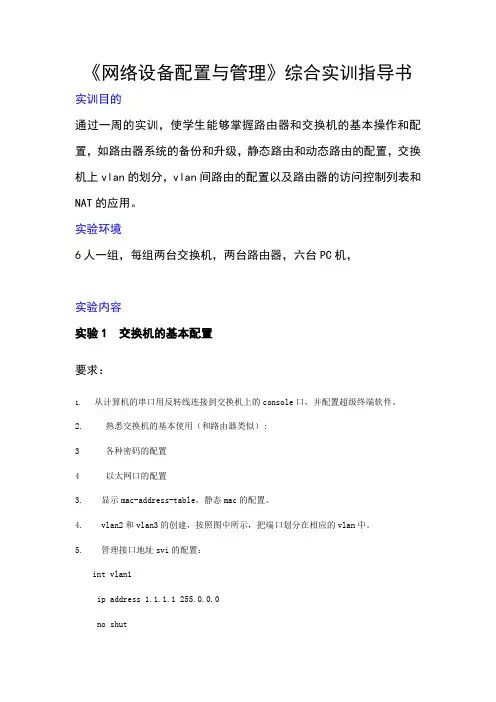

《网络设备配置与管理》综合实训指导书实训目的通过一周的实训，使学生能够掌握路由器和交换机的基本操作和配置，如路由器系统的备份和升级，静态路由和动态路由的配置，交换机上vlan的划分，vlan间路由的配置以及路由器的访问控制列表和NAT的应用。
实验环境6人一组，每组两台交换机，两台路由器，六台PC机，实验内容实验1 交换机的基本配置要求：1. 从计算机的串口用反转线连接到交换机上的console口，并配置超级终端软件。
2. 熟悉交换机的基本使用（和路由器类似）:3 各种密码的配置4 以太网口的配置3. 显示mac-address-table，静态mac的配置。
4. vlan2和vlan3的创建，按照图中所示，把端口划分在相应的vlan中。
5. 管理接口地址svi的配置：int vlan1ip address 1.1.1.1 255.0.0.0no shut实验 2 跨交换机划分VlanVTP server VTP client1. 用show interface xxx trunk查看各交换机端口上的trunk情况：应该是自动trunk。
2. 手工配置交换机之间链路为trunk:a) Int f0/0b) Switch mode trunk3. 在S1/S2上，配置VTP的名字为myvtp，密码为cisco。
4. 配置S1的vtp模式为server；配置S2的vtp模式为client。
5. 在SW1上创建VLAN2，在SW2上观察VLAN信息有无变化，使用show vtp status命令查看vtp的信息。
6. 在SW2上创建VLAN3，在SW1上观察VLAN信息有无变化，使用show vtp status命令查看vtp的信息。
实验 3 VLAN间的路由（一）路由器的单臂路由根据上图进行物理连接，清除交换机的原有配置并重新启动；在交换机上创建VLAN20，vlan30，并根据图所示把端口划分在相应的VLAN中。
交换机配置与维护实训方案
交换机配置与维护实训方案1. 实训目的通过本次实训，使学员掌握交换机的基本配置方法，熟练使用交换机的命令行接口，了解交换机的维护与管理，提高网络设备的操作与维护能力。
2. 实训环境- 交换机设备：若干台交换机（建议使用思科或华为等品牌）- 计算机：每台计算机配备网络接口卡，连接至交换机- 网络线缆：足够的双绞线（RJ45接口）- 网络设备：路由器、防火墙等（根据需要选择）- 电源：为交换机设备提供稳定的电源3. 实训内容3.1 交换机基本配置1. 配置交换机名称与密码2. 配置VLAN与端口3. 配置交换机端口类型与速率4. 配置STP（生成树协议）3.2 交换机高级配置1. 配置端口镜像2. 配置VLANTrunk与VLANAccess3. 配置DHCP服务4. 配置端口限速与流量控制5. 配置TFFP与IP源守卫3.3 交换机维护与管理1. 日常巡检与故障排查2. 系统升级与补丁安装3. 配置备份与恢复4. 日志管理与监控4. 实训步骤4.1 准备工作1. 连接交换机与计算机，确保网络线缆无误。
2. 准备交换机设备，确保设备电源充足。
3. 配置计算机网络接口卡，确保计算机可以连接至交换机。
4.2 基本配置1. 进入交换机命令行界面（CLI）。
2. 配置交换机名称与密码。
3. 创建VLAN，并为端口分配VLAN。
4. 设置交换机端口类型与速率。
5. 开启STP，确保网络拓扑稳定。
4.3 高级配置1. 配置端口镜像，实现流量监控。
2. 配置VLANTrunk与VLANAccess，实现不同VLAN间的通信。
3. 开启DHCP服务，为客户端自动分配IP地址。
4. 设置端口限速与流量控制，防止网络攻击与流量拥塞。
5. 配置TFFP与IP源守卫，提高网络安全性。
4.4 维护与管理1. 定期进行日常巡检，查看设备状态与运行日志。
2. 及时更新系统补丁与固件，确保设备安全与稳定。
3. 定期备份配置文件，便于恢复与迁移。
计算机网络技术：实训案例——交换机配置与管理
实训案例5——交换机配置与管理【项目目标】掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及使用命令进行基本的交换机配置管理功能。
【项目背景】你是某公司新入职的网络管理员，公司要求你熟悉网络产品，公司采用全系列思科网络产品，首先要求你认识交换机，投入使用前要进行初始化配置，以及使用一些基本命令进行设备管理。
【方案设计】1.总体设计认识交换机的软硬件系统，掌握交换机的命令行操作技巧，掌握交换机端口的常用配置参数，以及如何使用一些基本命令进行配置。
2.任务分解任务1：交换机命令行各种操作模式及切换。
任务2：交换机命令行界面基本功能。
任务3：全局配置模式基本功能。
任务4：端口配置模式基本功能。
任务5：查看交换机的系统和配置信息。
任务6：保存与删除交换机配置信息。
3.知识准备（1）命令行操作模式交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、子模式等几种。
具体模式说明如表5-1所示。
➢用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch> ➢特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch#➢全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。
全局模式提示符为switch(config)#➢端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。
端口模式提示符为switch(config-if)#表5-1命令行操作模式如图5-1所示。
图5-1 拓扑结构图5.设备说明SwitchA为思科C2950-24，PC通过Console控制线与交换机相连，PC1通过直通线与交换机相连。
实训华为交换机的配置
[SwitchA-Ethernet0/1]port trunk permit vlan all //该trunk允许所有VLAN信息通过
[SwitchA-Ethernet0/1]int e0/2
[SwitchA-Ethernet0/2]duplex full
[SwitchA-Ethernet0/2]speed 100
三、配置端口聚合
[SwitchA]link-aggregation ethernet0/1 to ethernet0/2 both //将e0/1和e0/2端口聚合
[SwitchB]link-aggregation ethernet0/1 to ethernet0/2 both
[SwitchA]display link-aggregation ethernet0/1
//显示端口聚合
[SwitchA]undo link-aggregation all
//删除端口聚合
实训三、华为交换机VLAN的配置
SwitchA
SwitchB
10.65.1.2
10.66.1.2
10.65.1.3 图2பைடு நூலகம்-3 Vlan的配置
10.66.1.3
一、配置PC机的IP地址 HostA：IP：10.65.1.2/24 ；HostB：IP：10.66.1.2/24 HostC：IP：10.65.1.3/24 ；HostD：IP：10.66.1.3/24
//设置该端口为Trunk模式
[SwitchA -Ethernet0/8]port trunk permit vlan all //设置该端口允许所有VLAN通过
[SwitchB]interface ethernet0/1
计算机网络实训之交换机基本配置介绍课件
配置交换机的STP和RSTP协议
04
配置交换机的ACL和QoS策略05验证交换机的配置是否正确
06
准备实验环境：搭建交换机、计算机等设备，并连接网络。登录交换机：通过控制台或远程登录方式进入交换机管理界面。配置交换机IP地址：为交换机设置一个管理IP地址，以便进行远程管理。配置交换机端口：为交换机的各个端口分配IP地址，并设置端口速率、双工模式等参数。配置VLAN：创建虚拟局域网（VLAN），并将交换机端口划分到相应的VLAN中。配置路由：为交换机设置静态或动态路由，以便在不同VLAN之间的通信。配置安全策略：为交换机设置访问控制列表（ACL），以限制或允许特定IP地址或端口的访问。验证配置：通过Ping等工具测试交换机的配置是否正确，并确保网络通信正常。保存配置：将交换机的配置保存到配置文件中，以便下次启动时自动加载。
交换机的分类
交换机基本配置
交换机初始化配置
登录交换机：通过控制台或远程登录方式进入交换机管理界面
01
修改交换机名称：为交换机设置一个易于识别的名称
02
配置交换机密码：为交换机设置登录密码，提高安全性
03
配置交换机IP地址：为交换机设置一个管理IP地址，便于远程管理
04
配置交换机端口：为交换机的各个端口分配相应的参数，如速率、双工模式等
QoS配置：设置服务质量策略，保证关键应用的网络性能
交换机堆叠：将多个交换机连接在一起，提高网络带宽和可靠性
虚拟化技术：将多个交换机虚拟化为一个逻辑交换机，提高网络管理和性能
交换机配置实践
交换机配置实验环境搭建
准备交换机和计算机设备
01
配置交换机的IP地址和子网掩码
02
配置交换机的端口和VLAN
计算机网络实验实训教程课后习题解答答案
习题解答第一章交换机实验实验二交换机的配置模式一、思考题1、为什么enable 密码在show 命令显示的时候，不是出现配置的密码，而是一大堆不认识的字符。
解答：在设置密码时使用的显示参数不同，其中，使用参数“0”标识密码为明文结构，即原始密码（可见密码）；使用参数“7”标识密码为密文结构，即显示为加密后的密码（不可识别，防盗）。
2、当你不能确定一个命令是否存在于某个配置模式下的时候，应该怎么查询？解答：使用“？”，可以罗列该模式下所有可使用的命令；也可以使用Tab 键来识别，先写入该命令的第1或者2个字母，使用Tab键识别，能够补全，则说明该命令有可用，不能补全，则说明是不对的。
二、课后练习1、进入各个配置模式，并退出。
2、设置特权用户配置模式的enable 密码为“digitalchina”。
3、实验结束后，一定要取消enable 密码。
答案：参考教程实验二详细步骤。
实验四交换机恢复出厂设置及其基本配置一、思考题1、为什么第三步中show flash 的显示中，startup-config 文件的大小是0 bytes？2、怎样才能将startup-config 文件和running-config 文件保持一致？解答：1和2同解，startup-config 是启动配置文件，设备在初始化状态时，文件的大小是0 bytes，当用户配置完成后，运行write命令，会将running-config 即运行配置文件写入到flash中的startup-config文件，这样，设备在断电或是重启后，仍旧可以保持配置成功状态时的效果，来避免设备配置完后长期使用出现死机或假死状态，设备重启即可解决问题。
二、课后练习1、请为交换机设置enable 密码为wl123；2、请把交换机的时钟设置为当前时间；3、请为交换机设置姓名为digitalchina-3926S；4、请把交换机的帮助信息设置为中文；5、请把交换机恢复到出厂设置。
计算机网络综合实习02-交换机的配置
计算机网络综合实习二：交换机配置掌握交换机等设备的命令行配置方法实验2.1：交换机的基本配置一、实验目的1、掌握交换机基本配置的步骤和方法。
2、掌握查看和测试交换机基本配置的步骤和方法。
二、实验任务配置交换机的基本参数，检查交换机的基本参数配置。
三、实验设备交换机Catalyst WS 2950-24一台，工作站PC一台，控制台电缆一条。
四、实验环境实验环境如图3-1所示，说明：只需要利用控制台电缆将两台设备连接（蓝色线），不用管黑色线。
图3-1 交换机基本配置实验环境五、实验步骤1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台交换机和一台工作站PC，用控制台电缆（Console）连接交换机和工作站PC，交换机端接Console口，PC端接RS232口。
2、点击工作站PC，进入其配置窗口，选择桌面（Desktop）项，选择运行超级终端（Terminal），弹出超级终端设置（Terminal Configuration）对话框，点击OK按钮确定。
3、弹出超级终端运行界面，显示交换机的启动信息，出现“Press RETURN to get started!”提示，按“回车”键直到出现用户模式提示符Switch>4、按表3-1内容对交换机进行基本配置。
SwitchA#show interfaces5、练习交换机上下文帮助的用法（1）命令缩写（2）Tab键补全命令（3）？号的使用（4）错误输入提示（5）历史命令实验2.2 VLAN基本配置一、实验目的掌握交换机上创建VLAN、分配静态VLAN成员的方法。
二、实验任务1、配置两个VLAN：VLAN 2和VLAN 3并为其分配静态成员。
2、测试VLAN分配结果。
三、实验设备Cisco交换机一台，工作站PC四台，直连网线四条，控制台电缆一条。
四、实验环境实验环境如图4-1所示。
图4-1 “VLAN配置”实验环境五、实验步骤1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台交换机和四台工作站PC，按图4-1用直连线（CopperStraight-Through）连接交换机和工作站PC。
网络培训-路由器及交换机的配置
一、路由器静态ip配置教程：
1.将路由器连接到网线上并供上电。
网络进线插在A插口。
2.用网线将电脑和路由器连接起来。
与电脑的连接线插在B插口上。
3.打开电脑，打开浏览器，在地址栏里输入“192.168.1.1”登录路由器。
4.接下来有两种不同路由器登陆情况：一种是弹出登录窗口，输入用户名及密码，默认的是用户名及密码都是“admin”输入完成登录；另外有的路由器在第一次登陆时会要求用户设置安全密码，需要用户自己设置一个安全密码，下次登陆路由器时，会要求输入之前设置的密码。
5.登录路由器后出现如下图界面，按照图中提示操作。
①选择设置向导
②选择下一步
②选择上网方式为静态ip
③配置相关的值
⑤设置无线名称和密码
⑥完成
二、通过电脑连接交换机教程
1交换机插上电源，用配置线，一个是RJ45口，连接在交换机的consol口，另一个是COM口，连接在电脑机箱后面。
2在电脑的windows系统里进行相关配置即可对交换机进行管理，配置过程如下图：
①在电脑的windows自己的附件里面，点击开始－>程序->附件->通讯-> 超级终端
②新建一个连接，输入连接的名称
③选择恢复默认即可
④进入到交换机，可以通过命令对交换机进行相关的配置，完成。
实训 交换机基本配置
实训1 交换机基本配置一．实训目的1、了解交换机的组成。
2、了解交换机的各种接口。
3、熟悉2950交换机的开机界面。
4、掌握交换机的基本参数配置方法。
二．实训内容交换机的基本配置首先是要掌握终端以及终端和交换机的连接方法，了解所用的配置电缆，然后了解交换机的各种模式以及各种模式之间的转换。
然后练习一些常用配置命令，为配置交换机打下基础。
三．实训准备一台CISCO2950交换机，一台计算机。
计算机通过串口用配置线缆连接交换机的控制口，该计算机需配置超级终端。
四．实训步骤1、观察交换机物理端口通过观察，认识本次实训所采用的交换机所具有的各种物理接口，了解交换机所支持的连接介质，并了解交换机的接口是否是模块化的。
2、控制终端的连接与配置：①物理连接控制终端与交换机用交换机附带的配置线缆一端通过RJ45与交换机的CONSOLE端口相连，另一端与计算机的串口（如CMO1口）相连。
②建立超级终端会话在“开始”－“程序”－“附件”－“通讯”中选择“超级终端”，出现“连接描述”窗口，输入名称（如Cisco），选择图标后按“确定”，进入“连接到”窗口，如下图：选择所连接的COM端口如COM1，然后单击“确定”，弹出“端口设置”窗口。
如上图，在端口属性窗口中，点击“还原为默认值”，即波特率为9600，数据位为8位，无奇偶校验，1位停止位，无数据流控制，单击“确定”进入到会话形式。
此时，如果交换机已正常启动，则按回车键就可以进入到交换机的命令行状态。
3、交换机的开机启动过程在确认连接好并进入会话后，重启交换机，在终端观察开机启动过程中所显示的交换机硬件与软件配置情况。
4、用户模式和特权模式的切换交换机启动结束后，会显示“Press RETURN to get started!”，按回车键进入用户模式。
①用户模式启动结束后，交换机进入用户模式，缺省提示符为：Switch>，此时输入“？”则可以查看该模式下所提供的所有命令集及功能。
交换机配置方法网络交换机的详细配置方法（图文教程）
交换机配置方法网络交换机的详细配置方法（图文教程）交换机在公司或机房里是常用的设备.我们来学习一下如何配置在“傻瓜”型交换机肆意的今天，如何配置交换机对很多人来说都是一门高深的学问，甚至在被问及交换机如何配置时，有人会反问道：交换机还需要配置的么?确实，交换机的配置过程复杂，而且根据品牌及产品的不同也各不相同，那么我们应该如何配置交换机呢?本文将以图文结合的方式来具体介绍一下交换机配置，希望对大家有所帮助。
交换机本地配置谈起交换机本地配置，首先我们来看一下交换机的物理连接。
交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的。
计算机与交换机的“Console”端口连接网管型交换机一般都有“Console”端口，用于进行交换机配置。
物理连接完成后就要进行交换机软件配置，下面以思科“Catalyst 1900”为例来说明如何进行交换机软件配置：第1步：单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，弹出如图所示界面。
第2步：双击“Hypertrm”图标，弹出如图所示对话框。
这个对话框是用来对立一个新的超级终端连接项。
第3步：在“名称”文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入“Cisco”，如果您想为这个连接项选择一个自己喜欢的图标的话，您也可以在下图的图标栏中选择一个，然后单击“确定”按钮，弹出如图所示的对话框。
第4步：在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。
单击“确定”按钮，弹出如图所示的对话框。
第5步：在“波特率”下拉列表框中选择“9600”，因为这是串口的最高通信速率，其他各选项统统采用默认值。
单击“确定”按钮，如果通信正常的话就会出现类似于如下所示的主配置界面，并会在这个窗口中就会显示交换机的初始配置情况。
Catalyst 1900 Management ConsoleCopyright (c) Cisco Systems，Inc。
交换机配置实验
确保网线连接稳定，没有松动或 断线。
实验目的与要求
掌握交换机的配置命令和基本 操作。
能够进行VLAN划分、端口配 置等基本配置。
理解交换机的工作原理和作用。
02
交换机基本配置
登录交换机
连接交换机
使用控制线将计算机连接到交换机的控制台 端口。
启动交换机
给交换机加电，观察交换机的启动过程。
登录交换机
03
通过亲手配置交换机，我不仅掌握了理论知识，还提高了实践
能力，为日后的工作和学习打下了坚实的基础。
实验不足与改进
实验时间不足
由于实验时间有限，我在某些配置环节上可能没有做到位，需要 更多的时间来深入研究和探索。
理论知识掌握不够扎实
在实验过程中，我发现自己对交换机的理论知识掌握不够扎实，需 要加强学习，深入理解交换机的原理和工作机制。
探索网络安全配置
在掌握基本配置的基础上，可以 进一步探索网络安全配置，如 VPN设置、访问控制列表等，提 高网络安全防护能力。
THANKS FOR WATCHING
感谢您的观看
04
交换机VLAN配置
创建VLAN
要点一
总结词
在交换机上创建VLAN是实现网络隔离和安全性的重要步骤 。
要点二
详细描述
通过VLAN，可以将网络划分为多个逻辑上的子网，每个 VLAN可以包含多个端口，以便更好地管理网络流量和安全 性。在交换机上创建VLAN需要指定VLAN ID和名称，并可 以选择性地配置VLAN属性，如访问控制列表和IP地址。
交换机配ห้องสมุดไป่ตู้实验
目录
• 实验准备 • 交换机基本配置 • 交换机端口配置 • 交换机VLAN配置 • 交换机安全配置 • 实验总结与思考
综合实训二、交换机、路由器与防火墙的综合配置
【实训条件】
Cisco防火墙设备一台、路由器两台、三层交换机一台、二层交换机三台、PC 机若干台及配套网线、安装有Windows XP操作系统及超级终端程序。或者使 用Boson Netsim For CCNP 7.0版本的模拟器软件和Cisco PIX模拟器软件。
二、实训拓扑图
RA F0/0
F0/1
F0/12 SW-A
F0/1
F0/2
FireWall
Lan
Wan
DMZ
ห้องสมุดไป่ตู้
Internet F0/0
WEB
F0/1 SW-1
F0/12
F0/12
F0/2 SW-2
VLAN1 PC10
VLAN2 VLAN3
PC20
PC30
VLAN1 PC04
VLAN20 VLAN30 PC5 PC6
三．各设备IP地址分配
三层交换机（SW-A）：F0/12：；VLAN10：；
○ VLAN20：；； ● RA路由器：F0/1：；F0/0：；
○ Internet路由器：F0/0：； ○ Firewall：；；；
● WWW Server：； ● PC机：； ；； ● ；；；
#2022
四、实训需求分析
#2022
五、实训步骤
七．查看各设备的配置信息、接口的工作 状态、VLAN的信息、路由表的内容等；
八．测试各PC间是否能通信，并验证是否 可满足实训背景的要求；
九．完成实训后清除所有配置命令。
完
一、实训背景
某公司设有行政部、销售部和财务部，三个部门的电脑分别属于 VLAN10、VLAN20和VLAN30三个不同的子网，现要求它们之间 可以相互通信；公司为了上网向ISP申请了一段公网IP地址，范围 为，考虑到公司财务的安全，现要求公司除了财务部门的电脑外， 另外两个部门的电脑都可以访问互联网；为了保证内网的安全，公 司购买了一台Cisco PIX防火墙，并将公司的WEB服务器放在DMZ 区域供内、外网用户访问。假设你是该公司的网络管理员，你将如 何解决以上问题呢？
实训2-交换机的基本配置与管理
实训2交换机的基本配置与管理
步骤及简述：
交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
通过Telnet、拨号等方式属于带内管理。
交换机的命令行操作模式主要包括：
1、用户模式 Switch>
2、特权模式 Switch#
3、全局配置模式Switch(config)#
4、端口模式 Switch(config-if)#
笔记本console端口配置：Switch>enable
Switch#conf t
Switch(config)#hostname SA
Switch(config)#interface fa 0/1 Switch(config-if)#end
1.查看交换机的设置情况。
实训成绩：指导教师签名：实训日期：。
网络设备管理与维护实训教程_02交换机的配置
端口配置模式下可以对交换机的端口进行参数配置。一般交 换机都拥有许多的端口，还可以添加不同的模块。默认情况 下，交换机的所有端口都为以太网接口类型。进入端口配置 模式，可以使用“interface ethernet 0/1”命令。
Switch(config)#
Switch(config)#interface fastEthernet 0/1
banner
Define a login banner
boot
Boot Commands
cdp
Global CDP configuration subcommands
clock
Configure time-of-day clock
do
To run exec commands in config mode
！进入特权模式 ！进入全局配置模式 ！进入交换机 F0/5 的接口模式 ！退回到上一级操作模式 ！直接退回到特权模式
首页 任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练小结
交换机的各个配置模式之间有层次关系，每一个模式下均有 许多不同的命令，可完成不同的配置。 可使用“exit”命令返回上一级模式。 使用“end”命令可直接返回特权模式。
description
Interface specific description
duplex
Configure duplex operation.
exit
Exit from interface configuration mode
mac-address
Manually set interface MAC address
Switch(config-if)#?
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首页 任务一 任务二 任务三 任务四
项目二 交换机的配置
项目说明
本项目重点学习交换机的配置，熟练进行交换机的配置操作。 主要分成以下四个任务进行学习。
技能目标
任务一 交换机的基本配置 任务二 交换机的Vlan配置 任务三 交换机的常用技术 任务四 交换机间的路由配置
首页 任务一 任务二 任务三 任务四
任务一 交换机的基本配置
任务描述 交换机的基本配置主要有：给设备命名、登录信息、 设置特权密码、VTY密码及Telnet管理、端口配置等。 本任务分成以下三个训练进行学习。
训练1 交换机的各种配置模式。 训练2 交换机的基本配置。 训练3 交任务四
端口配置模式下可以对交换机的端口进行参数配置。一般交 换机都拥有许多的端口，还可以添加不同的模块。默认情况 下，交换机的所有端口都为以太网接口类型。进入端口配置 模式，可以使用“interface ethernet 0/1”命令。
Switch(config)#
首页 任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练步骤查看特权模式下基本命令
特权模式下可对交换机的配置文件进行管理，查看交换机的 配置信息，进行网络的测试和调试等。在用户配置模式下键 入“enable”命令进入特权模式。特权模式的提示符为 “#”，所以也称为“#”模式。
Switch>
Switch>?
Exec commands:
<1-99>
Session number to resume
connect
Open a terminal connection
disable
Turn off privileged commands
disconnect Disconnect an existing network connection
banner
Define a login banner
boot
Boot Commands
cdp
Global CDP configuration subcommands
clock
Configure time-of-day clock
do
To run exec commands in config mode
Open a terminal connection
copy
Copy from one file to another
debug
Debugging functions (see also 'undebug')
delete
Delete a file
dir
List files on a filesystem
Switch>enable
Switch#?
Exec commands:
<1-99>
Session number to resume
clear
Reset functions
clock
Manage the system clock
configure Enter configuration mode
connect
首页 任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练步骤查看用户配置模式下的基本命令。
当进入交换机的“命令行”界面时，按一下键盘上的回车键 就进入了交换机的用户配置模式。在该模式下的提示符为 “>”，在该模式下可用的命令比较少，可以使用“？”命 令显示出该模式下的所有命令：
Switch>
首页 任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练步骤查看全局配置模式下基本命令
全局配置模式下可以配置交换机的全局性参数。在特权模式 下输入“config terminal”或者“config t”或者“conf t” 就可以进入全局配置模式。全局配置模式也称为“config” 模式。
enable end exit --More--
Modify enable password parameters Exit from configure mode Exit from configure mode
首页 任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练步骤查看端口配置模式下的命令
disable
Turn off privileged commands
disconnect Disconnect an existing network connection
enable
Turn on privileged commands
erase --More--
Erase a filesystem ！使用空格键显示其他命令
Switch#
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#?
Configure commands:
access-list
Add an access list entry
enable
Turn on privileged commands
exit logout ping resume show telnet terminal traceroute Switch>
Exit from the EXEC Exit from the EXEC Send echo messages Resume an active network connection Show running system information Open a telnet connection Set terminal line parameters Trace route to destination
训练1 交换机的各种配置模式
训练描述
交换机的配置模式有许多，主要包括用户配置模式、特权模 式、全局配置模式、端口配置模式和VLAN配置模式等。熟 练进行各种配置模式的进入与切换，了解各种模式下的配置 命令，将为以后的学习打下良好的基础。
训练要求
在工作区添加一台交换机，使用交换机管理的“命令行”界 面进行操作。 了解交换机的各种配置模式。 掌握各种配置模式之间的切换方法。 掌握交换机IOS的基本操作命令。
