用TFTP软件备份交换机配置

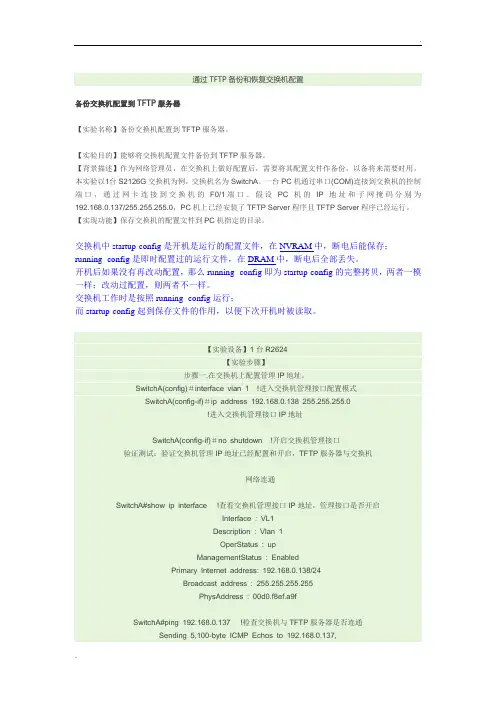

通过TFTP备份和恢复交换机配置
通过TFTP备份和恢复交换机配置备份交换机配置到TFTP服务器【实验名称】备份交换机配置到TFTP服务器。
【实验目的】能够将交换机配置文件备份到TFTP服务器。
【背景描述】作为网络管理员,在交换机上做好配置后,需要将其配置文件作备份,以备将来需要时用。
本实验以1台S2126G交换机为例,交换机名为SwitchA。
一台PC机通过串口(COM)连接到交换机的控制端口,通过网卡连接到交换机的F0/1端口。
假设PC机的IP地址和子网掩码分别为192.168.0.137/255.255.255.0,PC机上已经安装了TFTP Server程序且TFTP Server程序已经运行。
【实现功能】保存交换机的配置文件到PC机指定的目录。
交换机中startup-config是开机是运行的配置文件,在NVRAM中,断电后能保存;running- config是即时配置过的运行文件,在DRAM中,断电后全部丢失。
开机后如果没有再改动配置,那么running- config即为startup-config的完整拷贝,两者一模一样;改动过配置,则两者不一样。
交换机工作时是按照running- config运行;而startup-config起到保存文件的作用,以便下次开机时被读取。
【实验设备】1台R2624【实验步骤】步骤一.在交换机上配置管理IP地址。
SwitchA(config)#interface vlan 1 !进入交换机管理接口配置模式SwitchA(config-if)#ip address 192.168.0.138 255.255.255.0!进入交换机管理接口IP地址SwitchA(config-if)#no shutdown !开启交换机管理接口验证测试:验证交换机管理IP地址已经配置和开启,TFTP服务器与交换机网络连通SwitchA#show ip interface !查看交换机管理接口IP地址,管理接口是否开启Interface : VL1Description : Vlan 1OperStatus : upManagementStatus : EnabledPrimary Internet address: 192.168.0.138/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8ef.a9fSwitchA#ping 192.168.0.137 !检查交换机与TFTP服务器是否连通Sending 5,100-byte ICMP Echos to 192.168.0.137,timeout is 2000 milliseconds.!!!!!Success rate is 100 percent(5/5)Minimum = 1 ms Maximum = 2 ms,Average = 1 ms步骤二.备份交换机配置SwitchA#copy running-config startup-configSwitchA#copy startup-config tftp:Address of remote host []192.168.0.137Destination filename [config.text]?!%Success : Transmission success,file length 271验证测试:验证已保存的配置文件打开TFTP服务器上的配置文件C:\TFTP\config.text,文件内容如下:!version 1.0!hostname SwitchAvlan 1!enable secret level 1 5 $2>H.Y*T3;C,tZ[V4<D+S(\WQ=G1X)svenable secret level 15 5 $2tj9=G13/7R:>H.41u_;C,tQ8U0<D+S!spanning-treeinterface vlan 1no shutdownip address 192.168.0.138 255.255.255.0!end【注意事项】在备份交换机的配置文件之前,必须保证交换机与TFTP服务器是连通的!同时记住备份配置文件所保存的目录!【参考配置】SwitchA#show running-configUsing 271 out of 6291456 bytes!version 1.0!hostname SwitchAvlan 1!enable secret level 1 5 $2;C,tZ[30<D+S(\49=G1X)sQ:>H.Y*T enable secret level 15 5 $2,1u_;C3&-8U0<D4'.tj9=GQ+/7R:>H!spanning-treeinterface vlan 1no shutdownip address 192.168.0.138 255.255.255.0!ends : Transmission success,file length 271验证测试:验证已保存的配置文件从TFTP恢复交换机配置步骤三.从TFTP恢复交换机配置SwitchA#copy tftp: startup-configSource filename []?config.textAddress of remote host []192.168.0.137!%Success : Transmission success,file length 329验证测试:验证交换机已经更改为新的配置SwitchA#show configUsing 329 out of 6291456 bytes!version 1.0!hostname SwitchAvlan 1!enable secret level 1 5 $2>H.Y*T3;C,tZ[V4<D+S(\WQ=G1X)sv enable secret level 15 5 $2tj9=G13/7R:>H.41u_;C,tQ8U0<D+S!interface fastethernet 0/5switchport access vlan 10!spanning-treeinterface vlan 1no shutdownip address 192.168.0.138 255.255.255.0!end步骤四.重启交换机,使新的配置生效SwitchA#reloadSystem configuration has been modified. Save? [yes/no]:n !选择noProceed with reload? [confirm]【注意事项】在恢复交换机的配置文件之前,必须保证交换机与TFTP服务器是连通的!。
用TFTP服务器和TelNet模式实现路由器和交换机配置文件的备份
利用TFTP服务器和TelNet模式实现路由器和交换机配置文件的备份济南市高新区国税局信息中心李志民广域和局域网络的稳定正常运行,是国税征管工作和信息安全工作的基础,路由器和交换机等网络设备的无故障运行又是该基础的重中之重。
在路由器和交换机的日常维护中,相对来说,进行运行参数的配置是一项复杂和繁琐的工作,一旦因为电源故障、电路故障造成配置文件丢失,不但恢复工作繁重,也会给申报征收、税源管理等税务管理工作带来不可预计的重大损失,因此寻求一种既安全稳妥又简单实用的路由器和交换机配置文件的备份、恢复方法是十分必要的。
济南市高新区国税局信息中心在网络管理实践中,形成了一套利用TFTP服务器并结合telnet命令对路由器和交换机配置文件进行备份和恢复的方法。
该方法操作环节简洁明了,易于理解和掌握,特别适合税务信息人员借鉴和掌握。
现以博达路由器和迈普交换机为例,将备份恢复操作和所涉及的有关路由器、交换机常识一并介绍如下,供国税同仁们参考。
一、路由器和交换机的配置文件简介1、迈普交换机目前,迈普交换机内,用于存放配置文件的存储介质主要有随机存储器RAM和非易失性随机访问存储器NVRAM。
RAM断电后就丢失所有数据,相当于PC内存,NVRAM是一种断电后仍能保持数据的半导体存储器,目前Flash闪存是NVRAM的常见产品形式。
Starup-config 是存储在交换机Flash中的启动配置文件,每次交换机启动的时候都会把它从Flash读取到RAM的Running-config 中。
Runing-config 是正在交换机RAM中当前正在生效的运行配置文件,关机后会丢失。
交换机配置完成后,配置信息都在running-config 中,必须把信息保存进startup-config中,下一次启动交换机会从其中读取信息。
在交换机的特权工作模式,可以使用telnet协议下的copy命令,对保留字Running-config和Startup-config进行引用,实现启动配置文件和运行配置文件的备份和恢复操作。
如何在交换机(cisco6509、4006、2950....)和pc间导入导出配置文件
为了:1。
配置好一台后,可以把相同的配置复制到其他交换机中。
2。
以后交换机出问题,可以轻松恢复使用tftp软件:以思科为例:一.启动TFTP服务器Win 95/98环境下启动TFTP Serve r的方法很简单,只要执行TFTP二.备份路由器用户配置在路由器主控终端上执行copy running-config tftp命令,并按系统提示逐步输入有关信息,具体操作步骤如下:1.执行命令:route#copy runni ng-config tftp (把路由器当时运行的配置文件写到TFTP Serve r上)2.系统提示:Remote host []?输入:11.66.81.88 (TFTP Serve r的IP地址或主机名)3.系统提示:Name of configuration file to write [route-config]?输入:ciscoconf (备份用户配置文件的文件名,此处也可直接回车,即使用缺省的route-confi g作为用户配置的文件名) 4.系统提示:Write file conf-ciscoconf on host 11.66.81.88? [confirm]这一步是让用户确认主机名或主机的IP地址是否正确。
如显示信息正确则直接回车,这时系统开始备份用户配置文件并显示如下信息:Building configuration...Writing route-config !!![OK]此处需要强调的是,在执行备份的过程中,认真观察路由器的备份过程,必须保证每个包都成功保存,即Writing route-config 与[OK]之间必须都是“!”号,否则最好重写一次。
另外,在备份结束后,最好用文本编辑软件打开备份文件,确认备份是否成功。
配置恢复的方法与备份的方法基本相同,只是恢复的命令不同,配置恢复的命令如下:route#copy tftp startup-config直接的方法就是直接拷贝就行啦!把他粘贴在记事本也可以~!如果是配置同样的路由的话:只要把刚才粘贴好的拷贝到配置终端就OK!。
62【工程实验室】【利用TFTP备份还原交换机配置文件】
实验利用TFTP备份还原交换机配置文件【实验名称】利用TFTP备份还原交换机配置文件。
【实验目的】能够从TFTP服务器备份、还原设备配置。
【背景描述】假设某台交换机的配置文件由于误操作或其他某种原因被破坏了,现在需要从TFTP服务器上的备份配置文件中恢复。
本实验以1台S2126G交换机为例,交换机名为SW-A。
1台PC机通过串口(Com)连接到交换机的控制(Console)端口,通过网卡(NIC)连接到交换机的fastethernet 0/1端口。
假设PC机的IP地址为172.16.1.252/24,交换机的fastethernet0/1端口的IP地址为172.16.1.10/24,PC机上已安装和打开了TFTP Server程序。
【需求分析】计算机的Com口通过Console线缆与交换机的Console口连接在一起,同时计算机的网卡也通过直连线连接到交换机的以太网端口上,在计算机上安装TFTP服务器,通过TFTP 升级交换机的操作系统。
【实验拓扑】图20‐1 实验拓扑图【实验设备】交换机1台计算机1台【预备知识】交换机的组成结构、TFTP的操作方法【实验步骤】第一步:配置交换机的主机名和管理IP地址,验证配置并保存Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname SW-ASW-A (config)#interface vlan 1SW-A (config-if)#ip address 172.16.1.10 255.255.255.0SW-A (config-if)#no shutdownSW-A (config-if)#endSW-A #show ip interfaceInterface : VL1Description : Vlan 1OperStatus : upManagementStatus : EnabledPrimary Internet address: 172.16.1.10/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f88b.ca33SW-A# copy running-config startup-configBuilding configuration...[OK]SW-A#第二步:打开TFTP服务器,验证和TFTP服务器的连通性安装TFTP Server的计算机IP地址为172.16.1.252/24,打开TFTP Server,验证交换机和TFTP Server的连通性:SW-A#ping 172.16.1.252Sending 5, 100-byte ICMP Echos to 172.16.1.252,timeout is 2000 milliseconds.!!!!!Success rate is 100 percent (5/5)Minimum = 1ms Maximum = 5ms, Average = 2ms第三步:备份交换机配置文件并验证SW-A#copy startup-config tftpAddress of remote host []172.16.1.252D estination filename [config.text]?s2126g-config.text!%Success : Transmission success,file length 129此时在TFTP Server的安装目录下可以看到文件s2126g-config.text,如图20-2所示:图20-2 已经将交换机配置文件备份到TFTP服务器 文件s2126g-config.text的内容如图20-3所示:图20-3 文件s2126g-config.text的内容第四步:删除交换机配置文件并重新启动SW-A#delete flash:config.textSW-A#reloadSystem configuration has been modified. Save? [yes/no]:nProceed with reload? [confirm]交换机重新启动后失去配置文件,会提示是否进入对话模式,选择“n”进入命令行模式配置交换机的管理IP地址,保证和TFTP服务器的连通性:At any point you may enter a question mark '?' for help.Use ctrl-c to abort configuration dialog at any prompt.Default settings are in square brackets '[]'.Continue with configuration dialog? [yes/no]:nSwitch>enableSwitch# configure terminalSwitch(config)#interface vlan 1Switch(config-if)#ip address 172.16.1.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#endSwitch#Switch#ping 172.16.1.252Sending 5, 100-byte ICMP Echos to 172.16.1.252,timeout is 2000 milliseconds.!!!!!Success rate is 100 percent (5/5)Minimum = 1ms Maximum = 12ms, Average = 3msSwitch#第五步:从TFTP服务器恢复交换机配置Switch#copy tftp://172.16.1.252/s2126g-config.text startup-config!%Success : Transmission success,file length 129将配置文件的备份复制到startup-config之后,用show configure查看结果,可以看到已经成功恢复配置文件:Switch#show configureUsing 129 out of 6291456 bytes!version 1.0!hostname SW-Avlan 1!interface vlan 1no shutdownip address 172.16.1.10 255.255.255.0!end不过用show running-config可以看到此时内存中生效的配置却是当前的配置:Switch#show running-configSystem software version : 1.68 Build Apr 25 2007 ReleaseBuilding configuration...Current configuration : 130 bytes!version 1.0!hostname Switchvlan 1!interface vlan 1no shutdownip address 172.16.1.1 255.255.255.0!end第六步:重新启动交换机使新的配置生效Switch#reloadSystem configuration has been modified. Save? [yes/no]:nProceed with reload? [confirm]RG21 Ctrl Loader Version 03-11-02Base ethernet MAC Address: 00:D0:F8:8B:CA:33Initializing File System...DEV[0]: 25 live files, 59 dead files.DEV[0]: Total bytes: 32456704DEV[0]: Bytes used: 5690681DEV[0]: Bytes available: 26765855DEV[0]: File system initializing took 7 seconds.Executing file: flash:s2126g.bin CRC okLoading "flash:s2126g.bin"................................................OKEntry point: 0x00014000executing...RuiJie Internetwork Operating System SoftwareS2126G(50G26S) Software (RGiant-21-CODE) Version 1.68 Copyright (c) 2001-2005 by RuiJie Network Inc.Compiled Apr 25 2007, 14:51:50.Entry point: 0x00014000Initializing File System...DEV[1]: 25 live files, 59 dead files.DEV[1]: Total bytes: 32456704DEV[1]: Bytes used: 5690681DEV[1]: Bytes available: 26765855Initializing...Done2008-12-12 10:25:04 @5-WARMSTART:System warmstart2008-12-12 10:25:05 @5-LINKUPDOWN:Fa0/1 changed state to up 2008-12-12 10:25:05 @5-LINKUPDOWN:VL1 changed state to upSW-A>enableSW-A#show running-configSystem software version : 1.68 Build Apr 25 2007 ReleaseBuilding configuration...Current configuration : 129 bytes!version 1.0!hostname SW-Avlan 1!interface vlan 1no shutdownip address 172.16.1.10 255.255.255.0!endSW-A#【注意事项】1、保证交换机的管理IP地址和TFTP服务器的IP地址在同一个网段。
赫思曼使用TFTP导入和导出交换机配置
3
导入和导出交换机配置
第二步:
启动TFTP软件并点击“Options”设置上传或下载文件的保存路径,如图:
4
导入和导出交换机配置
第三步:
启动HiDiscovery,以WEB形式进入要进行导入或导出配置的交换机中,在URL 栏内填写tftp://<PC的IP地址>/<配置名称>如图:
使用TFTP导入和导出交换机配置
上海海得控制系统股份有限公司 网络市场部
1
导入和导出交换机配置
第一步:
HiDiscovery软件配置IP属性 – 以太网连接配置PC和交换机 – 开启HiDiscovery软件 – 自动安装WinPcap3.0 – 软件自动扫描后于主页面添加扫描到的交换机 – 使用Singal按键定位交换机 • 按下Singal按键后,主页面高亮交换机LED会反复交替闪烁
选此项表示导入交换机的配置并保存到本地
配置文件的保存名称
导出配置PC的IP地址
5
导入和导出交换机配置
点击Accept开始进行导入或导出
6
导入和导出交换机配置
导入或导出成功后如下图所示:
传输成功
7
Thank You
End of Presentation
8
2
导入和导出交换机配置
• 存储配置到远程PC – 使用tftp协议传输配置文件, 配置存储PC需打开tftp服务 程序 • 例:pumpkin – 登陆Web页面(或其他管理方 式) – 选项卡 Basic:Load/Save – URL栏内填写tftp://<PC的
2
Hale Waihona Puke 1 13IP地址>/<存储目录>/<配置 名称> 1 – 选择Save to URL 2 – 点击Save Configuration执
备份交换机系统tftp使用指南
1、下面以导出交换机的config.cfg为例子,示范如何用tftp与电脑交换文件。
2、在交换机(其他网络设备可参考),输入dir,可以查看交换机里面是否存在我们需要的文件。
3、可以从上图看到,我们需要的文件名称为config.cfg。
现在我们打开电脑上面的tftp软件,这里以cisco tftp为例。
4、打开tftp软件之后,需要查看和设置一下tftp软件的根目录位置。
5、这里我设置了一个根目录。
6、打开之后,返回交换机,看看是否可以和电脑正常通讯,这是运行tftp的前提。
这里网络已经连通。
(该例中交换机IP为192.168.200.25,计算机IP为10.152.93.63)
7、输入tftp 计算机(tftp服务器)IP地址put/get 文件名
其中put为网络设备传输到tftp服务器,get为从tftp服务器获取文件。
8、tftp软件也会显示出相应的记录。
9、最后进入刚刚设置的tftp服务器根目录就可以看到从网络设备导出来的配置文件。
10、另外,如果使用get指令,需要预选把要传输到网络设备上面的文件放在tftp软件根目录下面。
利用tftp备份交换机的配置文件
利用tftp备份交换机的配置文件(一)、下载配置文件1、需要在tftp服务器上安装tftp软件,并启动,如:在上启动tftp设置文件存放的目录,点击图中红圈所示标示2、交换机上设置(交换机必须配置好ip地址,要和tftp服务器在同一网段)(1)、ad-cisco6509#copy startup-config tftp:(2)、回车后出现:ad-cisco6509#copy startup-config tftp:Address or name of remote host []?(3)、输入tftp服务器地址:ad-cisco6509#copy startup-config tftp:Address or name of remote host []? (4)、敲回车ad-cisco6509#copy startup-config tftp:Address or name of remote host []? filename [ad-cisco6509-confg]?(5)、可以是括弧中的名称,也可以另外命名ad-cisco6509#copy startup-config tftp:Address or name of remote host []? filename [ad-cisco6509-confg]?aydc (6)、敲回车开始备份ad-cisco6509#copy startup-config tftp:Address or name of remote host []? filename [ad-cisco6509-confg]? aydc!!10900 bytes copied in secs (22336 bytes/sec)ad-cisco6509#(7)、服务器上的显示(二)、上传配置文件服务器操作同上,选定配置文件存在的目录后,交换机上使用一下命令1、ad-cisco6509#copy tftp: startup-config2、回车后如下:ad-cisco6509#copy tftp: startup-configAddress or name of remote host []?3、输入tftp服务器ip地址ad-cisco6509#copy tftp: startup-config4、Address or name of remote host []? 回车后,如下:ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? filename []?5、输入以前备份的文件ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? filename []? aydc6、回车后如下:ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? filename []? aydcDestination filename [startup-config]?7、目的名称startup-config不可更改,回车后如下:ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? filename []? aydcDestination filename [startup-config]?Accessing aydc from (via Vlan1): ![OK - 10900 bytes]12:24:58: %SYS-SP-5-CONFIG_NV_I: Nonvolatile storage configured from by console12:24:58: %PFINIT-SP-5-CONFIG_SYNC: Sync'ing the startup configuration to the standby Router.10900 bytes copied in secs (1623 bytes/sec)ad-cisco6509#8、传送完成后,服务器上的tftp程序自动关闭。
备份配置、更换交换机、新交换机上恢复原配置
备份与恢复交换机配置任务描述:在网络管理中经常出现网络交换机等设备损坏等情况,为减少网络中断时间,一般会用备用的交换机等设备替换,在校园网中有一台交换机已经出现不稳定情况,请重新备份其配置后,用新交换机替换不稳定的交换机,并将新交换机恢复配置。
能力目标培养通过串口对交换机进行基本设置的能力培养通过WEB界面对交换机进行常规设置的能力具备更换交换机的能力方法与步骤1、查找指定交换机的操作手册,了解交换机操作方法2、使用TELNET或WEB登录交换机,查看交换机配置,并记录配置3、使用TFTP或WEB下载方式下载备份配置文件4、安装新交换机,连接串口,使用超级终端连接交换机,对交换机进行基本设置(网络地址、用户名、密码等)。
5、将新交换机按原样接入网络,使用WEB上传或TFTP上传方式恢复交换机配置。
提示交换机的操作可参考交换机配置手册TFTP服务器可使用上次任务的SolarWinds 软件相关知识与技能1、通过串口本地配置交换机方法交换机的配置方法有很多,如本地Console口配置,Telne本地和远程登录配置,串口Modem远程配置,FTP,TFTP配置和哑终端方式配置。
通常网管型交换机可以通过两种方法进行配置:一种就是本地配置;另一种就是远程网络配置两种方式,但是要注意后一种配置方法只有在前一种配置成功后才可进行,下面分别讲述。
一、本地配置方式本地配置我们首先要遇到的是它的物理连接方式,然后还需要面对软件配置,在软件配置方面我们主要以最常见的华为的“quadway3026”交换机为例来讲述。
因为要进行交换机的本地配置就要涉及到硬、软件的连接了,所以下面我们分这两步来说明配置的基本连接过程。
1.物理连接因为笔记本电脑的便携性能,所以配置交换机通常是采用笔记本电脑进行,在实在无笔记本的情况下,当然也可以采用台式机,但移动起来麻烦些。
交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的,它的连接图如图1所示。
锐捷交换机备份配置文件的操作方法
资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载锐捷交换机备份配置文件的操作方法地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容锐捷交换机备份配置文件的操作方法问题一:正常模式下,备份配置文件的方法步骤一:打开超级终端,进入配置模式,截图如下:Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#int vlan 12006-03-13 10:58:20 @5-CONFIG:Configured from outbandSwitch(config-if)#no ip address2006-03-13 10:58:23 @5-CONFIG:Configured from outbandSwitch(config-if)#ip address 192.168.26.49 255.255.255.0 2006-03-13 10:58:36 @5-CONFIG:Configured from outbandSwitch(config-if)#no shutdown2006-03-13 10:58:39 @5-CONFIG:Configured from outbandSwitch(config-if)#end2006-03-13 10:58:42 @5-CONFIG:Configured from outbandSwitch#ping 192.168.26.48Sending 5, 100-byte ICMP Echos to 192.168.26.48,timeout is 2000 milliseconds.!!!!!Success rate is 100 percent (5/5)Minimum = 1ms Maximum = 2ms, Average = 1msSwitch#copy flash:config.text tftp如下图所示:步骤二:如图示:本地pc的地址为192.168.26.48步骤三:打开tftp服务器,设置保存的目录,如图示:步骤四:点击ok按钮,配置文件config.text即下载到指定的目录了。
交换机配置文件的备份与恢复
配置文件的备份
1.首先在计算机相应位置处新建文件夹,前提是TFTP软件可以访问到相应位置,一般以日期为文件名
2.然后上打开TFTP软件,见下图:
3.点击configure,在tftp root directory 中指定到你刚刚新建的文件夹;
3.登录到交换机输入密码进入特权模式输入:
copy run tftp
192.168.1.1 此处输入安装TFTP计算机IP地址
2960 输入要保存的名字
回车
之后会显示几个感叹号(!)表示已经成功。
如图:
4.查看新建文件夹下面是否已经存在2960文件。
配置文件的恢复
1.首先将之前的备份文件放到tftp软件的根目录下,此处为2960
2.然后进入交换机特权模式输入:
Copy tftp run
192.168.1.1 此处输入安装TFTP计算机IP地址
2960 需要恢复的配置文件名
Running-config 目的文件名
3然后sh run验证一下。
注:打开TFTP软件恢复时需打开安全选项中的传输与接收文件,如图:。
H3C_交换机配置文件备份方法
H3C 交换机配置文件备份方法1、首先在一台计算机上运行TFTP Server软件,这里使用的是SolarWinds TFTP Server 8.0,在设置中配置好Root 目录;在安全中配置好文件的传送方向(接收、发送、发送\接收);高级中可以配置允许通过的IP地址段,这里不做配置;之后就可以登录交换机进行配置文件的传送了。
2、通过Telnet登录到SMC交换机,在特权模式下输入如下命令:<H3C1409FS24-01>tftp 172.20.34.2 put config.cfg config.cfg \\这条命令的意思是将该交换机的config.cfg配置文件通过TFTP上传到TFTPserver 172.20.34.2上,文件名为config.cfgFile will be transferred in binary mode.Copying file to remote tftp server. Please wait... |TFTP: 2881 bytes sent in 0 second(s).File uploaded successfully. \\看到上面的4行,表示文件上传成功。
3、文件保存在第1步设置的Root目录中。
4、当要将备份的配置文件下载到交换机上时则使用下面的命令:<H3C1409FS24-01>tftp 172.20.34.2 get config.cfg config.cfgH3C交换机配置文件的备份与恢复H3C 2010-04-07 11:57:47 阅读864 评论0 字号:大中小订阅一、使用TFTP方式步骤1、在PC机“开始菜单”的“运行”栏中键入“cmd”,进入DOS界面,保证PC机可以PING通设备。
步骤2、在PC机上安装TFTP服务器端软件(如3Cdeamon),并配置tftp服务器,一般来说只需要配置上传下载的本地目录。
cisco设备tftp备份恢复
c i s c o设备t f t p备份恢复公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]使用tftp服务器对cisco 3560 配置备份及恢复Switch#copy?running-config?tftp:?Address or name of remote host []Destination filename [Switch-confg]要确保交换机和tftp server之间可以连通就行。
恢复的话使用类似命令Switch#copy tftp:? running-configAddress or name of remote host []Source filename []Switch-confg此时会将配置保存至 startup-config当中需要重启后就会使用还原回来的配置?CISCO 3560 交换机IOS升级一、设备清单CICSO 3560交换机,安装了超级终端的PC,TFTP或FTP服务器,的IOS 二、备份IOS执行备份前先用dir、cd、pwd等命令看下flash中的目录结构。
这台交换机IOS的bin文件以及html文件夹都在flash中目录下。
1. /* 将原IOS备份到IP为的TFTP服务器上 */switch#copy?flash:/?tf /* 将原IOS备份为tar文件到IP为的TFTP服务器上 */switch#archive?tar?/create?tf?flash:/三、上传新IOS/* 将新IOS复制到flash的根目录下 */switch#copy?tf?flash:/四、更改启动设置1. 让交换机用新的IOS启动switch(config)#boot system flash:/ 设置备用的IOS启动switch(config)#boot boothlpr flash:/或者delete? flash:/重启后,交换机会使用新的IOS。
Cisco TFTP Server 用法
备份恢复交换机配置文件及软件版本全攻略来源:中国IT实验室作者:佚名出处: 2008-03-13 进入论坛•关键词:•交换机配置•三层交换•http•tftp•ip地址下一页123交换机作为企业网络的核心设备担当着重要角色,不管是网络层次中位于接入层的二层交换机还是汇聚层和核心层的三层交换机,我们都必须保证这些设备的正常顺利且安全的运行。
不过任何网络都不能说是百分之百安全的,所以交换机肯定会有出问题的那一天,因此在平时就应该由网络管理员作好充分必要的数据备份工作,这样可以帮助企业在出现问题后第一时间恢复正常。
今天笔者就和大家谈谈如何将交换机中的数据进行备份。
交换机中的重要数据有哪些和之前我们介绍过的硬件防火墙以及路由器一样,在交换机中需要我们特别“关照”的数据是保存于交换机FLASH中的操作系统文件以及同样保存在FLASH中的config配置文件。
至于究竟应该备份哪个具体文件,我们可以通过show flash(Cicso设备)或dis flash (H3C设备)来查看。
一、TFTP法备份和恢复交换机数据TFTP法就是将网络中一台计算机设置为TFTP服务,然后来备份和恢复数据的。
要想顺利的备份和恢复交换机我们需要事先建立一个TFTP服务器,这样通过网络将TFTP服务器和交换机连接到一起,然后通过get或者put命令将flash文件或config文件进行备份和还原。
一般我们都是通过Cisco TFTP Server这个软件来建立TFTP服务器的,其下载地址为/soft/18565.html。
通过Cisco TFTP Server建立TFTP 服务器很简单,主要分以下几个步骤。
第一步:下载Cisco TFTP Server程序解压缩,然后运行主程序。
第二步:通过主程序菜单中的“查看->选项”来设置TFTP服务器的根目录,以后我们上传和下载交换机数据文件都是通过此目录完成。
默认是在Cisco TFTP Server解压缩目录中,可以通过“浏览”按钮修改(如图1)。
TFTP方式备份交换机配置文件
2
drwx 2048 DEC-31-2006 09:32:36 cfg
3
drwx 2048 JAN-01-1980 00:03:38 data
32370688 bytes total (23152640 bytes free)
#cd cfg #dir
Directory of flash:/cfg
attribute size date time name
备份: copy flash: startrun.dat tftp: //tftp服务器地址/备份文件名 上传: copy tftp: tftp服务器地址/备份文件名 flash: 配置文件名
请您及时更换请请请您正在使用的模版将于2周后被下线请您及时更换
TFTP方 式 备 份 交 换 机 配 置 文 件
华为交换机:
登陆后可以先用dir命令看一下配置文件的文件名: dir
Directory of flash:/ -rwxrwxrwx 1 noone nogroup 4399704 Jun 20 2006 23:55:42 S3526EFC-VRP310-R0041P01.bin -rwxrwxrwx 1 noone nogroup 8 Jun 20 2006 23:58:55 snmpboots -rwxrwxrwx 1 noone nogroup 2814 Nov 22 2006 17:18:13 vrpcfg.txt -rwxrwxrwx 1 noone nogroup 349336 Nov 20 2004 01:45:12 S3x26E-130.btm -rwxrwxrwx 1 noone nogroup 384216 Apr 12 2005 16:14:43 S3026EFGCT-CPWR-S3526EFC-160.btm 7932928 bytes total (2787328 bytes free)
三、备份交换机配置到TFTP SERVER
interface fastEthernet 0/5
switchport access vlan 10
!
interface vlan 1
no shutdown
ip address 192.168.0.138 255.255.255.0
!
end
OperStatus : up
ManagementStatus : Enabled
Primary Internet address: 192.168.0.138/24
Broadcast address : 255.255.255.255
Pቤተ መጻሕፍቲ ባይዱysAddress : 00d0.f8fe.1e48
SwitchA#ping 192.168.0.137!验证交换机与TFTP服务器具有网络连通性
Destination filename [config.text]? !选择要保存的配置文件名称
%Success : Transmission success,file length 302
验证测试:验证已保存配置文件
打开TFTP服务器上的配置文件C:\config.text,文件内容显示如下:
!
version 1.0
!
hostname SwitchA
enable secret level 1 5 $2)sv'~13Y*T7+.t4Z[V/,|7Q(\W&-/-
enable secret level 15 5 $2Nq&#Z13IOrJ%(84Mp]K*.tQxB^"[/7
!
interface fastEthernet 0/5
Building configuration...
H3C_交换机配置文件备份方法
H3C 交换机配置文件备份方法1、首先在一台计算机上运行TFTP Server软件,这里使用的是SolarWinds TFTP Server 8.0,在设置中配置好Root 目录;在安全中配置好文件的传送方向(接收、发送、发送\接收);高级中可以配置允许通过的IP地址段,这里不做配置;之后就可以登录交换机进行配置文件的传送了。
2、通过Telnet登录到SMC交换机,在特权模式下输入如下命令:<H3C1409FS24-01>tftp 172.20.34.2 put config.cfg config.cfg \\这条命令的意思是将该交换机的config.cfg配置文件通过TFTP上传到TFTPserver 172.20.34.2上,文件名为config.cfgFile will be transferred in binary mode.Copying file to remote tftp server. Please wait... |TFTP: 2881 bytes sent in 0 second(s).File uploaded successfully. \\看到上面的4行,表示文件上传成功。
3、文件保存在第1步设置的Root目录中。
4、当要将备份的配置文件下载到交换机上时则使用下面的命令:<H3C1409FS24-01>tftp 172.20.34.2 get config.cfg config.cfgH3C交换机配置文件的备份与恢复H3C 2010-04-07 11:57:47 阅读864 评论0 字号:大中小订阅一、使用TFTP方式步骤1、在PC机“开始菜单”的“运行”栏中键入“cmd”,进入DOS界面,保证PC机可以PING通设备。
步骤2、在PC机上安装TFTP服务器端软件(如3Cdeamon),并配置tftp服务器,一般来说只需要配置上传下载的本地目录。
交换机定时自动备份配置文件的方法
交换机定时自动备份配置文件的方法数据中心接入层目前有4台H3C S5100,3台CISCO 29xx,以H3C交换机为例,在较新的固件中有个非常实用的命令:job注释为:Schedule a system task,在2208/2210版本或更新的固件中才有,一下,4台S5100都是Release 2203P08,版本太低,根本就没有这个命令,只能先升级。
找来最新的S5100EI-CMW310-R2221P06-S168.bin、版本为805的bootroom和最新的网页服务端H3C-http3.3.1-0003.web,使用TFTP方式导入,并设定启动加载:boot boot-loader S5100EI-CMW310-R2221P06-S168.binboot bootrom S5100EI-805.btmboot web-package H3C-http3.3.1-0003.web main同时为了安全起见,把老的固件设置为备份属性,多一层保险:boot boot-loader backup-attribute s5100ei-cmw310-r2203p08.bin保存配置并重启,几分钟后新固件生效。
使用job命令设置定时备份配置文件:job backupconfig //创建job并命名view monitor //运行命令时候使用monitor视图time 1 repeating at 02:00 command tftp IP put config.cfg XXX.cfg //通过tftp把配置文件备份到服务器上,每天2点循环运行。
实际可以每周、每月,或者1次到点运行等等,不仅限于运行保存配置命令,还可以运行其他命令。
非常实用。
升级bootrom和web包对job命令没有什么关系,只是希望1次重启能顺带多做点事情cisco的设备也支持类似配置:先建立一条策略Routerconfig# kron policy-list backupconfigRouterconfig-kron-policy# show run | redirect再设置循环运行的时间Routerconfig# kron occurrence daily at 1:00 recurringRouterconfig-kron-occurrence# policy-list backupconfig具体可参见:另1:较老的IOS可能没有kron这个命令,比如我手头一台2970,版本12.220,升级到最新的12.244就有了。
tftp备份还原交换机配置
一、备份交换机配置在正在运行的交换机上执行:1、switch#copy startup-config tftp(若想把当前运行的配置文件写到TFTP上的话,用copyrunning-config tftp)注:、running-config就是路由器或交换机设备目前正在运行的、当前的配置,这个配置在设备的运行内存中,随着系统关机或重启,这个配置会丢失。
startup-config就是路由器或交换机在启动时,系统进行初始化时需要引导的配置。
这个配置保存在NVRAM 可擦写存储器中。
在系统关机或重启后,这个配置不会丢失。
2、系统提示:Address or name of remote host []?输入:172.X.X.X(TFTP Server的IP地址或主机名)3、系统提示:Destination filename [switch-config]?这里是备份配置文件的文件名,可以直接回车用缺省的switch-config,也可以输入新的文件名4、系统提示:Write file conf-ciscocof on host 172.X.X.X.X? [confirm]这一步是确认主机名或IP是否正确5、看到备份OK的信息就可以了二、从TFTP里还原配置文件到一台新的Cisco2960上1、先将装TFTP软件的电脑手动改个地址,如:192.168.1.12、用console线连接电脑与交换机,给新的交换机配个管理地址(要与TFTP能互通),默认都有Vlan1的,我这里直接用Vlan1了,3、我开始忘了测试新交换机与TFTP Server的连通性,直接还原就出现了Socket error的错误4、将电脑(我这里TFTP就装在上面)的网口和新交换机的f口用网线连接后,测试连通性(我这里是从新交换机ping TFTP Server的)5、可以用命令:copy tftp startup-config还原了(中间步骤跟备份差不多哦,都是些确认信息)当然,我们也可以从TFTP里看到还原成功的信息6、保存配置信息,再重启交换机就好了这样就可以快速的将有不能启动等故障交换机给顶替下来,当然有的已经做了堆叠,这个就另说了,像路由器的IOS的备份、升级等,用TFTP操作还是很方便的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
用TFTP软件备份交换机配置
一、在交换机中配置好相应ftp服务:
[WX-5004-3#]ftp server enable全局开启ftp服务
[WX-5004-3#]local-user ftp
[WX-5004-3#-luser-ftp]password cipher admin123
[WX-5004-3#-luser-ftp]authorization-attribute level 3
[WX-5004-3#-luser-ftp]service-type ftp
二、在交换机上配置一个和TFTP服务器同网段的地址
[WX-5004-3#-Vlan-interface1] ip address 100.100.100.1 255.255.255.0
达到互相通信:
1、用电脑ping交换机上的地址100.100.100.1
2、交换机上pingTFTP服务器上的地址
1、设置TFTP服务器的相关文件的上传下载目录
2、设置TFTP服务器登录用户名和密码以及用户目录
3、运行TFTP服务器
首先我们要查看交换中的文件。
5、接下来就从FTFP服务器下载WX5004-NEW.txt这个文件到交换机中
6、当然从交换上传到服务器也是一样的,比如我们要将交换的wa2100.bin上传到服务器
因为我的服务器的目录是直接放到桌面上的!。
