蒸汽喷射器的工作原理

蒸汽喷射器的工作原理

蒸汽喷射器的工作原理蒸汽喷射器是一种常用的工业设备,它利用蒸汽的高速流动来产生负压,实现吸入、喷射和混合等功能。

本文将详细介绍蒸汽喷射器的工作原理及其应用。

一、蒸汽喷射器的结构蒸汽喷射器主要由喷嘴、混合室和扩散器组成。

1. 喷嘴:喷嘴是蒸汽喷射器的核心部件,它负责将高速蒸汽喷射出来。

喷嘴通常由一个中心喷嘴和多个环形喷嘴组成,它们的结构设计旨在产生高速蒸汽流。

2. 混合室:混合室是蒸汽喷射器中的一个腔体,用于将喷射出的蒸汽与被吸入的流体混合。

混合室通常具有一个进口和一个出口,蒸汽和流体在进口处相互混合,然后通过出口排出。

3. 扩散器:扩散器位于混合室的出口处,其作用是将混合后的流体蒸汽扩散,降低速度和增加压力。

二、蒸汽喷射器的工作原理基于贝努利定律和连续性方程。

当高速蒸汽从喷嘴中喷射出来时,它会在喷嘴周围形成一个低压区域。

根据贝努利定律,流体在速度增加的地方压力会降低,因此周围的流体会被吸入喷嘴。

被吸入的流体与喷射出的蒸汽在混合室中相互混合,形成一个混合流。

混合流在扩散器中扩散,速度减慢,压力增加。

最终,通过扩散器的出口,混合流以较高的压力排出。

三、蒸汽喷射器的应用1. 蒸汽喷射真空泵:蒸汽喷射器可以用作真空泵,利用蒸汽的吸引力将气体抽出。

它广泛应用于化工、制药、食品等行业的真空抽取过程中。

2. 蒸汽喷射加热器:蒸汽喷射器可以用于加热液体或气体。

通过将蒸汽喷射到流体中,蒸汽的热量可以传递给流体,使其升温。

这种加热方式被广泛应用于工业生产中的加热过程。

3. 蒸汽喷射冷却器:蒸汽喷射器也可以用于冷却流体或气体。

通过将蒸汽喷射到流体中,蒸汽的热量可以带走流体的热量,使其冷却。

这种冷却方式常用于工业生产中的冷却过程。

4. 蒸汽喷射除尘器:蒸汽喷射器可以用于除尘。

通过将蒸汽喷射到含有颗粒物的气体中,蒸汽的冲击力和吸引力可以将颗粒物吸附和排除。

总结:蒸汽喷射器利用蒸汽的高速流动来产生负压,实现吸入、喷射和混合等功能。

喷射真空泵原理

喷射真空泵原理

喷射真空泵原理
喷射真空泵是一种利用流体动力原理,通过高速流体流动来产生负压的装置。

它的工作原理如下:
1. 原料气体进入喷射真空泵:原料气体通过进气口进入喷射真空泵的主体装置。

2. 主流体进入喷射真空泵:主流体(通常是高压水蒸气或压缩空气)通过流入喷射泵的喷嘴,被高速喷射出来。

主流体的压力和速度决定了喷射泵的排气性能。

3. 主流体喷射作用:主流体射出的高速气流会产生负压效应,并与原料气体混合。

4. 混合气体减速:由于主流体喷射速度较高,混合气体会在泵内形成高速流动。

5. 减速及扩散:当混合气体接近喷射泵的出口时,速度逐渐减小,从而导致静压升高。

6. 排出:随着减速和扩散的进行,混合气体压力逐渐降低,使得泵内形成真空区域。

最终,混合气体和部分主流体从泵的出口处排出。

7. 循环:喷射泵会持续不断地接收和排出气体,通过连续循环来增强真空效果。

总结起来,喷射真空泵利用高速流体流动原理,在混合气体中制造负压区域,达到抽取原料气体的目的。

蒸汽喷射泵

蒸汽喷射泵

蒸汽喷射泵是一种真空获得设备,是射流技术在传热领域的应用。

该技术从20世纪80年代传入我国,近几年开始应用于工程。

蒸汽喷射泵结构简单,投资小,运行可靠,能合理匹配蒸汽的压力等级,回收低品位蒸汽,提高蒸汽的利用效率,是节能的重要途径。

广泛应用于食品、制药、化工、冶金等行业中。

蒸汽喷射泵主要由喷嘴、接受室、混合室、扩压室等几部分组成, 其结构见图。

蒸汽喷射泵的工作原理是高压蒸汽通过喷嘴时产生高速气流, 在喷嘴出口处产生低压区, 在此区域将低压蒸汽吸入, 高压蒸汽在膨胀的同时压缩低压蒸汽, 用高压蒸汽的裕压提高低压蒸汽的品位, 然后通过混合室进行良好混合, 混合后的蒸汽再通过扩压室恢复部分压力,达到要求的蒸汽压力后供给热用户使用。

根据高、低压蒸汽的参数可以进行不同的结构设计, 得到各种压力等级的蒸汽, 满足不同热用户的要求。

吸入的低压蒸汽既可以是放散的废蒸汽, 也可以是凝结水产生的闪蒸蒸汽, 使低焓热能得到充分利用, 达到节约能源的目的。

蒸汽喷射泵的节能率可以达到35%左右, 具有很好的实用性蒸汽喷射泵的应用大致有三种。

一、蒸汽减温减压喷射泵式减温减压器采用蒸汽喷射泵作为减压器的主体,同时增加减温装置组合而成。

它是一种能够同时调节蒸汽压力和温度,回收废热蒸汽的高效节能设备。

它与常规的减温减压器不同,常规减压器的热力过程是新蒸汽的有效能降低,能量贬值的过程。

喷射泵式减温减压器能使工作蒸汽的有效能得到合理利用。

二、蒸汽压力匹配蒸汽压力匹配器是满足用户对蒸汽不同压力要求的理想设备,它通过用高压蒸汽引射低压蒸汽,在降低高压蒸汽品位的同时提高低压蒸汽的品位,产生介于高、低压蒸汽压力之间各种压力的蒸汽。

它在热电厂汽轮机中间抽汽供热压力匹配方面已有很好的应用。

三、凝结水回收凝结水在排放过程中产生大量的闪蒸蒸汽,一直放空,既浪费能源,又污染环境。

利用喷射泵式凝结水回收装置可以回收凝结水产生的闪蒸蒸汽,提高蒸汽品位后重新加以利用。

蒸汽喷射泵工作原理

蒸汽喷射泵工作原理

蒸汽喷射真空泵工作原理
1、工作原理
蒸汽喷射真空泵是一种用水蒸汽作为抽气介质来获得真空的装置。

一定压力的蒸汽通过喷嘴以超音速射出,由压力能转化为速度能。

在喷嘴出口处由于高速汽流的引射作用形成低压,工作蒸汽与被抽气流在混合室进行混合,并进行能量交换,混合气流在扩压管内得到减速增压排出泵体。

2、级数
由于用户对真空度要求不同,蒸汽喷射真空泵可由单级或数级串接。

级数越多,真空度越高。

按级数可分为1ZPB、2ZPB、3ZPB、4ZPB、5ZPB。

为了降低第一级和第二级喷射器的工作负荷和蒸汽消耗量,在第一级和第二级喷射器之间设置了中间冷凝器。

为了降低第一级喷射器的排空噪音,在第一级喷射器后设置消音冷凝器。

中间冷凝器和消音冷凝器可分为直冷式或间冷式。

直冷式冷凝器亦称混合式冷凝器,可分为喷淋式和筛板式。

间冷式冷凝器亦称列管式冷凝器。

4、产品用途
1ZPB系列: 适用于气力输送,废气(尾气)回收(捕集),减压蒸发,加氢裂解,催化重整。

2ZPB系列:适用于化纤脱水,油脂脱水,海水淡化等装置起动抽真空,无机盐、碱液及其它化合物的真空浓缩蒸发。

3ZPB系列:适用于PVC法海水淡化,甘油蒸馏,油脂蒸馏、油脂脱色、切片干燥,真空脱泡,单体回收,浓缩结晶,真空浸渍,真空回潮等。

4 ZPB系列:适用于钢包真空精炼,脂肪酸蒸馏,油脂脱臭,浓缩结晶,升华干燥,蔬菜真空脱水等。

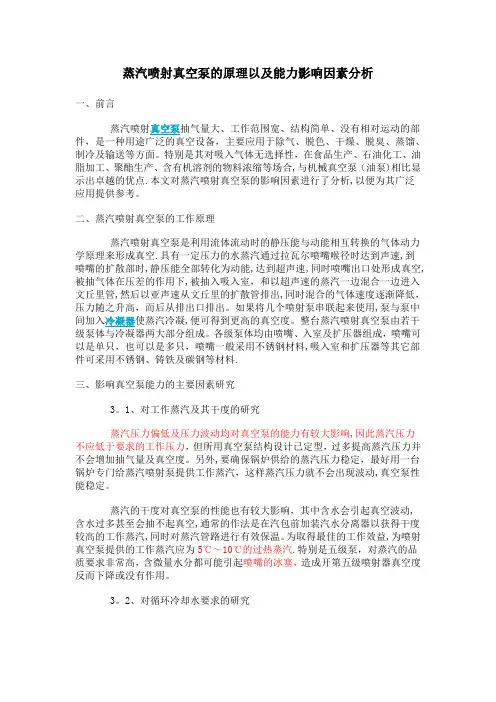

蒸汽喷射真空泵原理

蒸汽喷射真空泵原理

蒸汽喷射真空泵的原理以及能力影响因素分析一、前言蒸汽喷射真空泵抽气量大、工作范围宽、结构简单、没有相对运动的部件,是一种用途广泛的真空设备,主要应用于除气、脱色、干燥、脱臭、蒸馏、制冷及输送等方面。

特别是其对吸入气体无选择性,在食品生产、石油化工、油脂加工、聚酯生产、含有机溶剂的物料浓缩等场合,与机械真空泵(油泵)相比显示出卓越的优点.本文对蒸汽喷射真空泵的影响因素进行了分析,以便为其广泛应用提供参考。

二、蒸汽喷射真空泵的工作原理蒸汽喷射真空泵是利用流体流动时的静压能与动能相互转换的气体动力学原理来形成真空.具有一定压力的水蒸汽通过拉瓦尔喷嘴喉径时达到声速,到喷嘴的扩散部时,静压能全部转化为动能,达到超声速,同时喷嘴出口处形成真空,被抽气体在压差的作用下,被抽入吸入室,和以超声速的蒸汽一边混合一边进入文丘里管,然后以亚声速从文丘里的扩散管排出,同时混合的气体速度逐渐降低,压力随之升高,而后从排出口排出。

如果将几个喷射泵串联起来使用,泵与泵中间加入冷凝器使蒸汽冷凝,便可得到更高的真空度。

整台蒸汽喷射真空泵由若干级泵体与冷凝器两大部分组成。

各级泵体均由喷嘴、入室及扩压器组成,喷嘴可以是单只,也可以是多只,喷嘴一般采用不锈钢材料,吸入室和扩压器等其它部件可采用不锈钢、铸铁及碳钢等材料.三、影响真空泵能力的主要因素研究3。

1、对工作蒸汽及其干度的研究蒸汽压力偏低及压力波动均对真空泵的能力有较大影响,因此蒸汽压力不应低于要求的工作压力,但所用真空泵结构设计已定型,过多提高蒸汽压力并不会增加抽气量及真空度。

另外,要确保锅炉供给的蒸汽压力稳定,最好用一台锅炉专门给蒸汽喷射泵提供工作蒸汽,这样蒸汽压力就不会出现波动,真空泵性能稳定。

蒸汽的干度对真空泵的性能也有较大影响,其中含水会引起真空波动,含水过多甚至会抽不起真空,通常的作法是在汽包前加装汽水分离器以获得干度较高的工作蒸汽,同时对蒸汽管路进行有效保温。

为取得最佳的工作效益,为喷射真空泵提供的工作蒸汽应为5℃~10℃的过热蒸汽.特别是五级泵,对蒸汽的品质要求非常高,含微量水分都可能引起喷嘴的冰塞,造成开第五级喷射器真空度反而下降或没有作用。

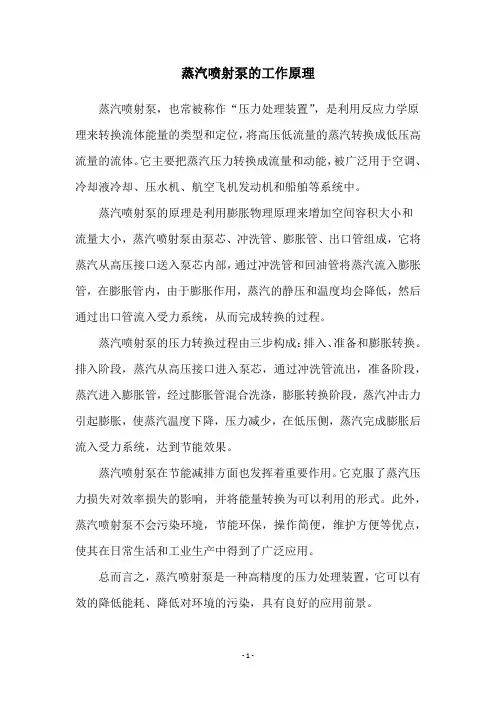

蒸汽喷射泵的工作原理

蒸汽喷射泵的工作原理

蒸汽喷射泵的工作原理
蒸汽喷射泵,也常被称作“压力处理装置”,是利用反应力学原理来转换流体能量的类型和定位,将高压低流量的蒸汽转换成低压高流量的流体。

它主要把蒸汽压力转换成流量和动能,被广泛用于空调、冷却液冷却、压水机、航空飞机发动机和船舶等系统中。

蒸汽喷射泵的原理是利用膨胀物理原理来增加空间容积大小和
流量大小,蒸汽喷射泵由泵芯、冲洗管、膨胀管、出口管组成,它将蒸汽从高压接口送入泵芯内部,通过冲洗管和回油管将蒸汽流入膨胀管,在膨胀管内,由于膨胀作用,蒸汽的静压和温度均会降低,然后通过出口管流入受力系统,从而完成转换的过程。

蒸汽喷射泵的压力转换过程由三步构成:排入、准备和膨胀转换。

排入阶段,蒸汽从高压接口进入泵芯,通过冲洗管流出,准备阶段,蒸汽进入膨胀管,经过膨胀管混合洗涤,膨胀转换阶段,蒸汽冲击力引起膨胀,使蒸汽温度下降,压力减少,在低压侧,蒸汽完成膨胀后流入受力系统,达到节能效果。

蒸汽喷射泵在节能减排方面也发挥着重要作用。

它克服了蒸汽压力损失对效率损失的影响,并将能量转换为可以利用的形式。

此外,蒸汽喷射泵不会污染环境,节能环保,操作简便,维护方便等优点,使其在日常生活和工业生产中得到了广泛应用。

总而言之,蒸汽喷射泵是一种高精度的压力处理装置,它可以有效的降低能耗、降低对环境的污染,具有良好的应用前景。

- 1 -。

蒸汽喷射泵工作原理

蒸汽喷射泵工作原理

蒸汽喷射泵工作原理蒸汽喷射泵工作原理图蒸气经节流嘴节流后,速度升高压力降低,在喷嘴处形成低压区,产生吸力带动介质流动.蒸汽喷射泵有一定压强的工作蒸汽通过拉瓦尔喷咀,减压增速(蒸汽的势能转变为动能)以超音速喷入混合室,与被抽介质混合,进行能量交换,混合后的气体进入扩压器,减速增压(动通转化为压强能),为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。

(原理见下图)要了解原理最好先看看喷嘴结构~喷射器的结构示意和工作原理。

喷射泵是由工作喷咀和扩压器及混合室相联而组成。

工作喷咀和扩压器这两个部件组成了一条断面变化的特殊气流管道。

气流通过喷咀可将压力能转变为动能。

工作蒸汽压强P0和泵的出口压强P4之间的压力差,使工作蒸汽在管道中流动。

在这个特殊的管道中,蒸汽经过喷咀的出口到扩压器入口之间的这个区域(混合室),由于蒸汽流处于高速而出现一个负压区。

此处的负压要比工作蒸汽压强P0和反压强P4低得多。

此时,被抽气体吸进混合室,工作蒸汽和被抽气体相互混合并进行能量交换,把工作蒸汽由压力能转变来的动能传给被抽气体,混合气流在扩压器扩张段某断面产生正激波(如图1中3'断面),波后的混合气流速度降为亚音速ω'3,混合气流的压力升为P'3。

亚音速的气流在扩压器的渐扩段流动时是降速增压的。

混合气流在扩压器出口处,压力增至P4,速度降为ω4。

故喷射泵也是一台气体压缩机。

多级泵单级喷射泵的压缩比(即排气压力与进气压力之比)一般不超过10,为了获得更低的极限压力,就要采用多级泵。

表喷射泵的性能为不同级数喷射泵的性能。

多级泵的每级喷射器所喷射出的混合气体为被抽气体与工作蒸汽的混合物,除末级排入大气外,都被后一级抽除,这就会增加后一级的负载或使泵的工作性能变坏。

因此,多级泵常在两级喷射器间安装中间凝汽器,使混合气体中大部分可凝气体冷凝。

若被抽气体中含有大量可凝性气体,而其分压又远高于凝汽器进水温度下的饱和蒸汽压,则在第一级入口处安装一级凝汽器。

蒸汽喷射泵

蒸汽喷射泵

水蒸汽喷射泵是以靠从拉瓦尔喷咀中喷出的高速水蒸汽流来携带气的,故有如下特点:(1)该泵无机械运动部分,不受摩擦、润滑、振动等条件限制,因此可制成抽气能力很大的泵。

工作可靠,使用寿命长。

只要泵的结构材料选择适当,对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。

(2)结构简单、重量轻,占地面积小。

(3)工作蒸汽压力为4~9×105Pa,在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。

一、水蒸汽喷射泵1.概述水蒸汽喷射泵是以靠从拉瓦尔喷咀中喷出的高速水蒸汽流来携带气的,故有如下特点:(1)该泵无机械运动部分,不受摩擦、润滑、振动等条件限制,因此可制成抽气能力很大的泵。

工作可靠,使用寿命长。

只要泵的结构材料选择适当,对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。

(2)结构简单、重量轻,占地面积小。

(3)工作蒸汽压力为4~9×105Pa,在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。

因水蒸汽喷射泵具有上述特点,所以广泛用于冶金、化工、医药、石油以及食品等工业部门。

2.工作原理喷射泵是由工作喷咀和扩压器及混合室相联而组成。

工作喷咀和扩压器这两个部件组成了一条断面变化的特殊气流管道。

气流通过喷咀可将压力能转变为动能。

工作蒸汽压强P0和泵的出口压强P4之间的压力差,使工作蒸汽在管道中流动。

在这个特殊的管道中,蒸汽经过喷咀的出口到扩压器入口之间的这个区域(混合室),由于蒸汽流处于高速而出现一个负压区。

此处的负压要比工作蒸汽压强P0和反压强P4低得多。

此时,被抽气体吸进混合室,工作蒸汽和被抽气体相互混合并进行能量交换,把工作蒸汽由压力能转变来的动能传给被抽气体,混合气流在扩压器扩张段某断面产生正激波,波后的混合气流速度降为亚音速ω3,混合气流的压力升为P3。

亚音速的气流在扩压器的渐扩段流动时是降速增压的。

混合气流在扩压器出口处,压力增至P4,速度降为ω4。

蒸汽喷射泵原理

蒸汽喷射泵原理

蒸汽喷射泵原理蒸汽喷射泵是一种利用蒸汽动能将液体抽出的装置,它是利用蒸汽的动能来增加液体的压力,从而实现液体的输送。

蒸汽喷射泵广泛应用于化工、石油、冶金、制药等领域,具有结构简单、无需动力驱动、运行可靠等优点。

下面将介绍蒸汽喷射泵的原理及工作过程。

1. 原理。

蒸汽喷射泵的原理基于质量守恒和动量守恒定律。

当蒸汽通过喷嘴高速喷射时,由于喷嘴的收缩和扩散段,使得蒸汽的速度增大,压力降低。

在喷嘴的吸入口,液体被抽入,与高速蒸汽混合并加速,液体被压缩,压力增大。

最终混合流进入扩散管,速度减小,压力增大,将液体输送至所需位置。

2. 工作过程。

蒸汽喷射泵的工作过程分为吸入、混合和排出三个阶段。

首先,在吸入阶段,蒸汽通过喷嘴高速喷射,产生低压区,使得液体被抽入。

其次,在混合阶段,蒸汽与液体混合并加速,形成高速混合流。

最后,在排出阶段,高速混合流进入扩散管,速度减小,压力增大,将液体排出。

整个工作过程中,蒸汽的动能被转化为液体的压力能,实现了液体的抽出和输送。

3. 设计要点。

蒸汽喷射泵的设计需要考虑喷嘴形状、尺寸和结构,以及混合管和扩散管的设计。

喷嘴的设计影响蒸汽的喷射速度和压力降,直接影响到液体的抽出效果;混合管的设计需要考虑蒸汽和液体的充分混合,以及混合后的流速和压力;扩散管的设计需要将混合流的动能转化为压力能,实现液体的排出。

因此,在蒸汽喷射泵的设计中,需要综合考虑各个部件的结构和参数,以实现最佳的工作效果。

4. 应用领域。

蒸汽喷射泵广泛应用于化工、石油、冶金、制药等领域,主要用于液体的抽出和输送。

例如,在化工生产中,蒸汽喷射泵常用于抽取高浓度腐蚀性液体,如盐酸、硫酸等;在石油行业,蒸汽喷射泵常用于输送高温、高压的原油和天然气液体。

由于蒸汽喷射泵具有结构简单、无需动力驱动、运行可靠等优点,因此受到广泛的应用和青睐。

总结,蒸汽喷射泵是一种利用蒸汽动能将液体抽出的装置,其原理基于质量守恒和动量守恒定律。

在工作过程中,蒸汽喷射泵经历吸入、混合和排出三个阶段,将蒸汽的动能转化为液体的压力能,实现了液体的抽出和输送。

喷气式真空泵的原理和应用

喷气式真空泵的原理和应用

喷气式真空泵的原理和应用1. 喷气式真空泵的原理喷气式真空泵是一种利用高速气流吸附和排出气体的装置。

其原理是通过喷射流动的高速气流将气体从工作腔中排出,从而实现真空的产生。

1.1 工作原理1.压缩空气:喷气式真空泵通过引入压缩空气,将气体从工作腔中排出。

压缩空气经过压缩机和增压器的作用,形成高速气流。

2.喷嘴作用:在工作腔的一端,通过喷嘴将高速气流喷射入工作腔中。

高速气流经过喷射,形成中心的负压区域。

3.气体排出:由于工作腔内的压力低于外部环境压力,气体会被吸附到负压区域,并被带出工作腔,从而实现气体的排出。

1.2 特点和优势•压缩空气作为动力源,无需电力,适用于一些特殊环境。

•结构简单,易于维护。

•排气速度快,真空度高,适用于大气体流量的排气过程。

•适用于高密度气体的排气,具有较好的适应性。

2. 喷气式真空泵的应用喷气式真空泵在许多领域具有广泛的应用,以下列举了几个常见的应用领域。

2.1 实验室和科研•实验室真空系统:喷气式真空泵被广泛应用于实验室真空系统中,用于提供所需的真空环境,方便实验和科研工作的进行。

•气相色谱质谱仪:喷气式真空泵可用于气相色谱质谱仪中,使气体快速排除,提高仪器的工作效率。

•真空冷冻干燥装置:喷气式真空泵可用于真空冷冻干燥装置中,通过排除湿气和其它气体,实现对物质的干燥。

2.2 工业生产•真空吸附机械手:喷气式真空泵广泛应用于自动化生产线中的真空吸附机械手,用于抓取和搬运产品。

其特点是动作速度快、精度高。

•水泡检测装置:喷气式真空泵可以用于水泡检测装置中,通过排气的方式对产品表面的水泡进行检测,提高产品的质量。

•气动传送系统:喷气式真空泵可以用于气动传送系统中,将物料从一个地点传送到另一个地点,提高生产效率。

2.3 医疗卫生•手术室真空系统:喷气式真空泵可以应用于手术室真空系统中,负责将手术室内的气体排出,保持清洁卫生的环境。

•医疗设备:喷气式真空泵可以应用于各种医疗设备中,如血透机、呼吸机等,保证设备的正常运行和高效工作。

蒸汽喷射真空泵系统故障分析及排除

蒸汽喷射真空泵系统故障分析及排除
口压 力时 , 合 气 体 排 出 。 混
终 趋 干 正 常 。 次 试 抽 H a 凝 器 出 水温 升 再 I冷 接 近 零 值 , 摸 5 泵 扩 压 器 渐 扩 管 段 无 烫 触 a 手 现 象 。 开 5 泵 喷 嘴 喉 口有 异 物 。 拆 a 分析 : 多 级 喷 射 泵 系统 , 间级 喷 射 在 中 器 工 作 异 常 , 导 致 上 级 混 合 流 体 中的 不 会 可 凝 气 体 滞 留形 成 气 阻 。 例 特 殊 性 在 于 此 5 泵 的 喷 嘴 口异 物 并 没 有 完 全堵 塞 , 象 a 现 干扰 了判断。 2. . 1 2辅 泵 真 空 气 动 逆 止 阀 丧 失 密 封
负载。 因此 , 两 级 喷射 器 间安 装 中 间凝 汽 在 器 , 混 合 气 体 中大 部 分 可 凝 气体 冷 凝 。 使 图 l 一 组 六 级 真 空 喷 射 泵 系 统 的 结 是 构示意 图。 文基于此六级 喷射真空泵 系 本
统进行分析 。
2故障分析及排除
影 响 真 空 度 的 原 因大 体 上 可 分 结 构 因 素 和 介 质 因 素 两 大 类 。 面 分 别就 两 种 因 下 素对 真 空 泵 工 作性 能影 响 的症 状 及 成 因加 以分 析 , 辅 以 典 型 疑难 案 例 补 充 论 证 。 并 2 1结构 因素 . 2. . 1 1喷 嘴 堵 塞 症状 : ) a 某级 喷 射 泵 启 动 后 真 空 度 , ) b 上 级 泵启 动后 真 空 度 回升 , ) C 泵后 冷凝 器 出 水 温 升 值 低 或 不稳 定 。 实例 : 真空 至 l O , 动4 泵真 空度 抽 5乇 启 a 回升 至 l 0 仍 无 止 升 现 象 , 冷 凝 器 出 8乇 Ⅲa 水温 升 值 在0 ~1 ℃内 波 动 。 闭4 泵后 ℃ 0 关 a

蒸汽喷射真空泵的工作原理

蒸汽喷射真空泵的工作原理

蒸汽喷射真空泵的工作原理喷射真空泵工作原理:蒸汽喷射真空泵有一定压强的工作,蒸汽通过拉瓦尔喷咀,减压增速(蒸汽的势能转变为动能)以超音速喷入混合室,与被抽介质混合,进进行能量交换,混合后的气体进入扩压器,减速增压(动通转化为压强能),为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。

(原理见下图)蒸汽喷射泵工作原理图机组工作原理:1。

本泵之第一级水蒸汽喷射真空泵连接到生产设备抽及其气体、蒸汽或气体并在泵内压缩到10mmhg左右。

2。

本泵之第二级水蒸汽喷射真空泵继续压缩上述工作介质到70mmhg然后排之气体引往列管冷凝器冷凝。

冷凝后的液体进入下部第三级水环泵抽吸,压缩后往大气中.结构原理图故障检查参政表转速过低吸入管路泄露工作液温度过高工作液体过多工作液体不足机械密封过紧联轴器不正排汽量减少●●●●噪音过大●●轴功率增大●●●过热●●●●振动过大●●●操作:(1)起动顺序1、把所有堆截止阀和闸阀关闭。

2、蒸汽管道彻底排污,排水,一直放出废气,供应饱和蒸汽,排污阀稍微打开一些。

3、开启水环泵把供应泵用水阀打开,开启真空总管中截止阀,达到大约93、9毫巴。

4、起动二级蒸汽喷射真空泵,喷嘴前输入蒸汽压力最低不能低于3、5巴,最高不能高于5巴。

5、起动一级蒸汽喷射真空泵,喷嘴前蒸汽压力不能低于3、5巴。

6、所有喷射泵开启后,调节好冷凝器的进水阀,使它排出水温度不超过36℃。

(2)停机顺序1、关闭真空总阀。

2、关闭第一级喷射泵汽阀。

3、关闭第二级喷射泵汽阀及蒸汽总阀。

4、放气停水环泵,关闭所有供水阀。

安装:1、蒸汽喷射真空泵可以在室外露天安装。

如果停工或在结冰气候时,整个装置能快速排水,因为已经装了内连管以备快速排水。

2、水环泵一定要有足够的静压,泵的填料箱一定有水封。

在泵的排水管中装一个止回阀,以防止间歇或脉冲的空气回流.为了有效平衡冷凝器之间的压力差,管道封闭回路,一定要有合适的回路长道,最好在每一条回路管的最低位装一条放水管道,同时也可作为清洗冷凝器时出水口。

喷射式真空泵工作原理

喷射式真空泵工作原理

喷射式真空泵工作原理1. 喷射式真空泵的基本概念喷射式真空泵,听上去有点高大上,其实它的工作原理可简单得很,就像做菜时放调料一样,关键在于配比和火候。

简单来说,它主要依靠喷射流体(一般是水或气体)来创造真空。

想象一下,你在用吸尘器打扫家里的灰尘,喷射式真空泵就像那个强劲的吸力,把周围的空气给吸走,让里面形成一个“真空”的空间。

就是这么神奇,简简单单就能把空气驱逐出去,让我们能够进行各种实验或者生产。

2. 工作原理2.1 喷射器的构造喷射式真空泵里最关键的部分就是喷射器。

想象一下,它就像一把小喷枪,喷射流体时形成一个快速的喷流。

这个喷流会产生低压区,把周围的气体吸引进来。

你可以把它看作是一个“空气吸尘器”,只不过它吸的是空气,而不是地板上的灰尘。

2.2 低压的形成说到这里,大家可能会问,为什么喷射器的喷流能形成低压呢?其实,这是因为喷射流动的速度非常快,周围的空气被吸引进来,压力自然就降低了。

就像是快速跑步的人,会把身边的空气都推开。

这个原理在物理上叫做“伯努利原理”,听起来就很厉害,实际上只要记住“速度快,压力低”就行了。

3. 应用场景3.1 日常生活中的应用喷射式真空泵在我们的生活中其实随处可见。

比如在洗衣店,衣服干燥的机器里就可能用到了这种泵。

它能迅速把水分抽走,让衣服变得干爽又清新。

还有在医疗器械中,喷射式真空泵也被广泛使用。

想象一下,如果没有这些泵,很多医疗操作可能就无法顺利进行,真是救命稻草啊!3.2 工业生产中的重要性再说说工业生产中,喷射式真空泵更是不可或缺。

无论是食品包装、电子元件的制造,还是化学品的处理,真空环境都是必不可少的。

这个时候,喷射式真空泵就像是工厂里的“隐形战士”,默默地工作着,确保整个生产流程的顺利进行。

没有它,很多产品可能都无法正常出厂,真的是“功夫下在平时”,默默无闻却至关重要。

4. 优缺点分析4.1 优势喷射式真空泵的优势可不少,首先,它的结构简单,维护方便。

蒸汽喷射真空泵原理

蒸汽喷射真空泵原理

蒸汽喷射真空泵的原理以及能力影响因素分析一、前言蒸汽喷射真空泵抽气量大、工作范围宽、结构简单、没有相对运动的部件,是一种用途广泛的真空设备,主要应用于除气、脱色、干燥、脱臭、蒸馏、制冷及输送等方面。

特别是其对吸入气体无选择性,在食品生产、石油化工、油脂加工、聚酯生产、含有机溶剂的物料浓缩等场合,与机械真空泵(油泵)相比显示出卓越的优点。

本文对蒸汽喷射真空泵的影响因素进行了分析,以便为其广泛应用提供参考。

二、蒸汽喷射真空泵的工作原理蒸汽喷射真空泵是利用流体流动时的静压能与动能相互转换的气体动力学原理来形成真空。

具有一定压力的水蒸汽通过拉瓦尔喷嘴喉径时达到声速,到喷嘴的扩散部时,静压能全部转化为动能,达到超声速,同时喷嘴出口处形成真空,被抽气体在压差的作用下,被抽入吸入室,和以超声速的蒸汽一边混合一边进入文丘里管,然后以亚声速从文丘里的扩散管排出,同时混合的气体速度逐渐降低,压力随之升高,而后从排出口排出。

如果将几个喷射泵串联起来使用,泵与泵中间加入冷凝器使蒸汽冷凝,便可得到更高的真空度。

整台蒸汽喷射真空泵由若干级泵体与冷凝器两大部分组成。

各级泵体均由喷嘴、入室及扩压器组成,喷嘴可以是单只,也可以是多只,喷嘴一般采用不锈钢材料,吸入室和扩压器等其它部件可采用不锈钢、铸铁及碳钢等材料。

三、影响真空泵能力的主要因素研究3.1、对工作蒸汽及其干度的研究蒸汽压力偏低及压力波动均对真空泵的能力有较大影响,因此蒸汽压力不应低于要求的工作压力,但所用真空泵结构设计已定型,过多提高蒸汽压力并不会增加抽气量及真空度。

另外,要确保锅炉供给的蒸汽压力稳定,最好用一台锅炉专门给蒸汽喷射泵提供工作蒸汽,这样蒸汽压力就不会出现波动,真空泵性能稳定。

蒸汽的干度对真空泵的性能也有较大影响,其中含水会引起真空波动,含水过多甚至会抽不起真空,通常的作法是在汽包前加装汽水分离器以获得干度较高的工作蒸汽,同时对蒸汽管路进行有效保温。

为取得最佳的工作效益,为喷射真空泵提供的工作蒸汽应为5℃~10℃的过热蒸汽。

喷射真空泵的工作原理及应用

喷射真空泵的工作原理及应用

喷射真空泵的工作原理及应用IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】喷射真空泵的工作原理及应用关键词:喷射泵是被广泛应用于输送,压缩混合气体和蒸汽、液体和固体的设备,气体或液体常被作为动力介质。

喷射泵用于产生真空是另一个非常重要的应用。

一、喷射泵的主要工作原理:喷射泵的主要原理是动力喷嘴以高速喷射出的液体或气体带动和加速周围的液体、气体或固体。

这一运动导致驱动和被带动物质的混合。

喷射的速度在扩散处减小而压力则增大。

不同于传统的泵,喷射泵在工作时没有运动部件。

喷射泵可由各种各样的材料制成,例如铸铁、钢、不锈钢、哈氏合金、钛、搪瓷、玻璃、塑料和石墨,并可制成各种尺寸。

抽吸量从1~2000000m3/h,抽吸压力至10-2mbar 时,尺寸可从几厘米到30多米。

二、喷射泵在产生真空方面的应用:1、因为喷射泵的多样性,其已被广泛应用于各个领域,例如,化学反应器、排气系统、水处理设备、混合槽、储存槽、废水处理设备、加热系统、加热供气系统、电厂、游泳池、鲑厂的供水等。

以及不同工业领域中真空的形成。

2、用水蒸汽作为动力介质的喷射泵形成真空是一个重要应用领域。

其输送的高速喷射相当于声速的几倍,因此喷射泵也能够轻而易举地在真空中处理大容量的物质。

3、因为单级喷射泵只能克服极其有限的压缩比,当抽吸压力低时,几个喷射泵必须串联安装。

多级水蒸汽喷射真空泵的抽吸压力可以达到低至。

为了冷凝大部分的动力水蒸汽并使下一级的抽吸量减少到最小,一般在两个喷射泵中间安置一个冷凝器。

根据应用场合,采用直接接触冷凝器或表面冷凝器。

4、在喷射泵中主要以水蒸汽作为动力介质。

在绝大部分工业中,水蒸汽作为基本的能量被大量地生产,因此非常容易获得。

在动力水蒸汽的冷凝过程中,或多或少会产生废水。

虽然量很小,而且即使把废水的排放费用考虑进去,水蒸汽喷射泵仍是最经济的真空泵,但对真空喷射泵来说总是有一定的负面影响。

蒸汽喷射泵原理

蒸汽喷射泵原理

蒸汽喷射泵原理
蒸汽喷射泵是一种通过蒸汽喷射原理来实现液体增压输送的设备。

它主要由喷射器、壳体、液体进口和出口等部分组成。

工作原理:
1. 喷射器:蒸汽喷射泵的核心部件为喷射器。

喷射器内部有两个通道,一个是蒸汽通道,用于蒸汽的进出;另一个是液体通道,用于液体的进出。

喷射器上还设有一组喷嘴,可以将蒸汽和液体喷射混合。

2. 蒸汽进出口:蒸汽由外部供应系统提供,通过蒸汽进口进入喷射器内部。

蒸汽经过喷嘴喷射,产生高速喷射流,并形成一定的负压。

3. 液体进出口:待增压的液体通过液体进口进入喷射器内部,并与蒸汽喷射流混合。

混合后的液体与蒸汽一起经过喷嘴喷射出来。

4. 喷射效应:蒸汽和液体在喷嘴中相互作用,产生喷射效应。

由于蒸汽的高速喷射,使液体处于相对静止状态下,产生负压,将液体吸入泵中。

同时,蒸汽的冲击力也给液体以向前推动的力量。

5. 系统增压:蒸汽和液体混合后,通过喷射器的出口流出,此时液体已经处于高压状态。

通过控制蒸汽流量和压力,可以调节蒸汽喷射泵的输出压力。

蒸汽喷射泵的工作原理基于负压效应和液体冲击力,因此它没有机械运动部件,具有结构简单、使用可靠、维护方便的特点。

在工业领域广泛应用于液体输送、提升和增压等工艺过程中。

蒸汽喷射真空泵原理

蒸汽喷射真空泵原理

蒸汽喷射真空泵原理
嘿呀,咱今儿个就来讲讲这蒸汽喷射真空泵原理!你知道吗,这蒸汽喷射真空泵就像一个神奇的大力士!比如说吧,就像拔河比赛里最厉害的那个选手,能把东西使劲往自己这边拉。

蒸汽喷射真空泵啊,它是利用高速蒸汽流来抽吸气体的。

这就好像一阵强风呼呼地吹过去,把那些气体都给卷跑啦!想象一下,炎热的夏天,突然来了一阵凉爽的风,把热气都给吹散啦,那感觉多爽!蒸汽喷射真空泵就是这样工作的呀!
你看哦,蒸汽从喷嘴高速喷出,这速度可快了呢,跟赛车在赛道上飞驰似的!然后呢,就会形成一个低压区,周围的气体就像是被吸铁石吸引一样,呼呼地就被吸过来啦!这是不是超级神奇?这就好比是一群小朋友在玩游戏,都争着往好玩的地方跑。

在这个过程中,蒸汽和被抽吸的气体混合在一起,哎呀,就像是好朋友手牵手一样。

接着它们一起进入冷凝器,在那里冷却下来,就跟人跑累了要休息一样。

然后,这些气体和蒸汽就会变成液体,被排出去咯!
“哎呀,那这蒸汽喷射真空泵可太厉害啦!”我一个朋友惊讶地说道。

可不是嘛,它在很多地方都超级有用呢!比如在化工行业,就像一个得力助手,帮着处理各种气体。

在真空干燥的时候,它也是大显身手呀,让干燥过程变得快速又高效。

总之呢,蒸汽喷射真空泵原理虽然听起来有点复杂,但其实很好懂呀!它就像一个默默工作的小英雄,在我们看不到的地方发挥着巨大的作用呢!
我觉得蒸汽喷射真空泵真是太了不起啦,它的存在让很多工艺和操作都变得更容易和高效,为我们的生活和工作带来了很大的便利呢!。

喷射真空泵的工作原理及应用

喷射真空泵的工作原理及应用

喷射真空泵的工作原理及应用
1.气体或液体从抽气管中进入增压室,与喷嘴中的介质混合。

2.高速流动的介质经喷嘴放大,形成高速气流。

3.高速气流通过增压室,与被抽物质接触。

4.被抽物质被高速气流带走,从而产生真空。

应用方面,喷射真空泵在众多工业领域中得到广泛应用。

以下列举几个主要的应用领域:
1.化学工业:喷射真空泵常用于过滤、蒸发、蒸馏、萃取等过程中的真空抽取。

例如,在化学合成反应中,需要通过喷射真空泵将反应釜中的气体或液体抽取出来,以保持反应的持续进行。

2.石油工业:喷射真空泵可用于炼油过程中的真空蒸馏、真空干燥和真空蒸发等操作。

例如,通过喷射真空泵将原油中的杂质、硫化物等有害物质抽取,保证炼油过程的安全和高效。

3.造纸工业:喷射真空泵可以用于造纸机上的真空抽吸。

在造纸过程中,通过喷射真空泵将纸浆中的水分抽出,促进纸张的干燥和凝聚,提高生产效率和纸张质量。

4.电力工业:喷射真空泵用于发电厂中的真空系统,主要用于输送冷凝水、泵凝结水、抽真空等操作。

例如,在蒸汽涡轮机中,喷射真空泵通过真空抽吸形成负压,将冷凝水从凝汽器中抽出,以保证蒸汽涡轮机的正常运行。

5.食品工业:喷射真空泵在食品加工中有广泛应用。

例如,通过喷射真空泵将食品包装袋中的气体抽取,延长食品的保鲜期。

总而言之,喷射真空泵利用高速流动的介质将被抽物质带走,从而产生真空。

它在化学工业、石油工业、造纸工业、电力工业和食品工业等领域具有重要的应用价值。

真空喷射泵工作原理

真空喷射泵工作原理

蒸汽喷射真空泵-工作原理蒸汽喷射泵有一定压强的工作,蒸汽通过拉瓦尔喷咀,减压增速(蒸汽的势能转变为动能)以超音速喷入混合室,与被抽介质混合,进进行能量交换,混合后的气体进入扩压器,减速增压(动通转化为压强能),为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。

(原理见下图)蒸汽喷射泵工作原理图机组工作原理:1.本泵之第一级水蒸汽喷射泵连接到生产设备抽及其气体、蒸汽或气体并在泵内压缩到10m mhg左右。

2.本泵之第二级水蒸汽喷射泵继续压缩上述工作介质到70mmhg然后排之气体引往列管冷凝器冷凝。

冷凝后的液体进入下部第三级水环泵抽吸,压缩后往大气中。

结构原理图故障检查参政表转速过低吸入管路泄露工作液温度过高工作液体过多工作液体不足机械密封过紧联轴器不正排汽量减少●●●●噪音过大●●轴功率增大●●●过热●●●●振动过大●●●操作:(1)起动顺序1、把所有堆截止阀和闸阀关闭。

2、蒸汽管道彻底排污,排水,一直放出废气,供应饱和蒸汽,排污阀稍微打开一些。

3、开启水环泵把供应泵用水阀打开,开启真空总管中截止阀,达到大约93、9毫巴。

4、起动二级蒸汽喷射泵,喷嘴前输入蒸汽压力最低不能低于3、5巴,最高不能高于5巴。

5、起动一级蒸汽喷射泵,喷嘴前蒸汽压力不能低于3、5巴。

6、所有喷射泵开启后,调节好冷凝器的进水阀,使它排出水温度不超过36℃。

(2)停机顺序1、关闭真空总阀。

2、关闭第一级喷射泵汽阀。

3、关闭第二级喷射泵汽阀及蒸汽总阀。

4、放气停水环泵,关闭所有供水阀。

安装:1、蒸汽喷射真空泵可以在室外露天安装。

如果停工或在结冰气候时,整个装置能快速排水,因为已经装了内连管以备快速排水。

2、水环泵一定要有足够的静压,泵的填料箱一定有水封。

在泵的排水管中装一个止回阀,以防止间歇或脉冲的空气回流。

为了有效平衡冷凝器之间的压力差,管道封闭回路,一定要有合适的回路长道,最好在每一条回路管的最低位装一条放水管道,同时也可作为清洗冷凝器时出水口。

蒸汽喷射真空泵工作原理

蒸汽喷射真空泵工作原理

蒸汽喷射真空泵工作原理
嘿呀!今天咱们来聊聊蒸汽喷射真空泵工作原理呢!
哇塞!首先咱们得知道,这蒸汽喷射真空泵可是个厉害的家伙呀!
1. 它的工作原理呢,简单来说就是利用蒸汽的高速喷射形成低压区域。

哎呀呀,你想啊,蒸汽呼呼地喷出去,那周围的压力不就降低了嘛!
2. 当蒸汽通过拉瓦尔喷管的时候呀,速度能变得超级快!这速度一快,压力就降低啦。

然后呢,被抽送的气体就被吸进来啦。

3. 这蒸汽和被抽送的气体混合在一起,继续向前流动。

哎呀,这就像是一股洪流,带着各种气体一起往前冲!
4. 经过扩压管的时候呢,速度减慢,压力增加。

哇哦,这一增一减之间,可就实现了抽真空的效果啦!
5. 而且呀,蒸汽喷射真空泵还有多级的设计呢。

这多级设计是为啥呢?就是为了能达到更高的真空度呀!一级不够,再来一级,不断地把压力降低,把气体抽走。

6. 它的优点可多啦!比如说,结构相对简单,维护起来不那么麻烦呢。

而且工作可靠,不容易出大问题哟!
7. 不过呢,它也有一些局限性。

比如蒸汽的消耗量大呀,这可得注意控制成本呢!
哎呀呀,总之,蒸汽喷射真空泵的工作原理就是这么神奇又有趣!它在很多领域都发挥着重要的作用,为各种工艺和生产提供了必要的真空环境。

你说是不是很厉害呀!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

喷射真空泵工作原理:
蒸汽喷射真空泵有一定压强的工作,蒸汽通过拉瓦尔喷咀,减压增速(蒸汽的势能转变为动能)以超音速喷入混合室,与被抽介质混合,进
进行能量交换,混合后的气体进入扩压器,减速增压(动通转化为压强能),为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。

(原理见下图)
蒸汽喷射泵工作原理图
机组工作原理:
1.本泵之第一级水蒸汽喷射真空泵连接到生产设备抽及其气体、蒸汽或气体并在泵内压缩到10mmhg左右。

2.本泵之第二级水蒸汽喷射真空泵继续压缩上述工作介质到70mmhg然后排之气体引往列管冷凝器冷凝。

冷凝后的液体进入下部第三级水环泵
抽吸,压缩后往大气中。

结构原理图
故障检查参政表
转速过低吸入管路泄
露工作液温度过

工作液体过

工作液体不

机械密封过

联轴器不正
排汽量减少●●●●
噪音过大●●轴功率增大●●●过热●●●●振动过大●●●
操作:
(1)起动顺序
1、把所有堆截止阀和闸阀关闭。

2、蒸汽管道彻底排污,排水,一直放出废气,供应饱和蒸汽,排污阀稍微打开一些。

3、开启水环泵把供应泵用水阀打开,开启真空总管中截止阀,达到大约93、9毫巴。

4、起动二级蒸汽喷射真空泵,喷嘴前输入蒸汽压力最低不能低于3、5巴,最高不能高于5巴。

5、起动一级蒸汽喷射真空泵,喷嘴前蒸汽压力不能低于3、5巴。

6、所有喷射泵开启后,调节好冷凝器的进水阀,使它排出水温度不超过36℃。

(2)停机顺序
1、关闭真空总阀。

2、关闭第一级喷射泵汽阀。

3、关闭第二级喷射泵汽阀及蒸汽总阀。

4、放气停水环泵,关闭所有供水阀。

安装:
1、蒸汽喷射真空泵可以在室外露天安装。

如果停工或在结冰气候时,整个装置能快速排水,因为已经装了内连管以备快速排水。

2、水环泵一定要有足够的静压,泵的填料箱一定有水封。

在泵的排水管中装一个止回阀,以防止间歇或脉冲的空气回流。

为了有效平衡冷
凝器之间的压力差,管道封闭回路,一定要有合适的回路长道,最好在每一条回路管的最低位装一条放水管道,同时也可作为清洗冷凝
器时出水口。

3、安装蒸汽管道时,必须注意尽量要使送到喷嘴的蒸汽尽可能干燥,从蒸汽分离器到喷射泵之间带保温。

蒸汽管道越短越好,分离器应该
长期保持干燥,为此接到喷射泵的蒸汽管一定要从蒸汽主管道上端接出温蒸汽不但腐蚀喷嘴和过早扩散,而且严重影响小喷嘴口的功能。

由于要求高真空度,以及尤其泵内小喷嘴口径,所以一定要检查装在蒸汽过滤器与喷射泵内蒸汽喷嘴之间的气管是否干净。

蒸汽喷射泵
装上所谓进汽小气箱,可以很方便把喷嘴拆下来,用一支探针直觉检查喷嘴通路。

蒸汽垫圈不要偏心放置,以免影响蒸汽自由流动截面
积。

维护:
1 、应定期压紧填料,如填料因磨损而不能保证所需的密封时应换新填料,填料不能压得过紧,正常压紧的填料允许水成滴漏出,但量不得
太多,应用油浸石棉绳做填料。

2 、但实测的温度不应大于70℃,轴承室内整个空间的2/3用黄油装满,正常工作的轴承
每年应装油3-4次,每年至少清洗轴承一次,并将润滑油全部更换。

相关文档
最新文档
