EDA 原理及应用 第9章 设计实现和时序仿真
EDA技术与应用课后习题答案
EDA技术与应用课后习题答案EDA技术与应用课后习题答案第一章1-1 EDA技术与ASIC设计和FPGA开发有什么关系? P3~4答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC 的设计和实现;FPGA和CPLD是实现这一途径的主流器件。
FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。
FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC(片上系统)和ASIC设计，以及对自动设计与自动实现最典型的诠释。
1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。
综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境;具有相对独立性。
综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。
l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5 什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。
(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。
(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。
2023年大学_EDA技术与VHDL第二版(潘松著)课后习题答案下载
2023年EDA技术与VHDL第二版（潘松著）课后习题答案下载EDA技术与VHDL第二版（潘松著）课后答案下载第1章 EDA技术概述1.1 EDA技术及其发展1.1.1 EDA技术的发展1.1.2 EDA技术的涵义1.1.3 EDA技术的基本特征1.2 EDA技术的主要内容及主要的EDA厂商1.2.1 EDA技术的主要内容1.2.2 主要EDA厂商概述1.3 EDA技术实现目标1.3.1 超大规模可编程逻辑器件1.3.2 半定制或全定制ASIC1.3.3 混合ASIC1.4 EDA技术应用1.4.1 EDA技术应用形式1.4.2 EDA技术应用场合1.5 EDA技术的发展趋势1.5.1 可编程器件的发展趋势1.5.2 软件开发工具的发展趋势1.5.3 输入方式的发展趋势__小结思考题和习题第2章大规模可编程逻辑器件2.1 可编程逻辑器件概述2.1.1 PLD的'发展进程2.1.2 PLD的种类及分类方法2.2 简单可编程逻辑器件2.2.1 PLD电路的表示方法及有关符号 2.2.2 PROM基本结构2.2.3 PLA基本结构2.2.4 PAL基本结构2.2.5 GAL基本结构2.3 复杂可编程逻辑器件2.3.1 CPLD基本结构2.3.2 Altera公司器件2.4 现场可编程逻辑器件2.4.1 FPGA整体结构2.4.2 Xilinx公司FPGA器件2.5 在系统可编程逻辑器件2.5.1 ispLSl/pLSl的结构2.5.2 Lattice公司ispLSI系列器件 2.6 FPGA和CPLD的开发应用2.6.1 CPLD和FPGA的编程与配置2.6.2 FPGA和CPLD的性能比较2.6.3 FPGA和CPLD的应用选择__小结思考题和习题第3章 EDA设计流程与开发3.1 EDA设计流程3.1.1 设计输入3.1.2 综合3.1.3 适配3.1.4 时序仿真与功能仿真3.1.5 编程下载3.1.6 硬件测试3.2 ASIC及其设计流程3.2.1 ASIC设计方法3.2.2 一般的ASIC设计流程3.3 可编程逻辑器件的开发环境 3.4 硬件描述语言3.5 IP核__小结思考题和习题第4章硬件描述语言VHDL4.1 VHDL概述4.1.1 VHDL的发展历程4.1.2 VHDL的特点4.2 VHDL程序基本结构4.2.1 实体4.2.2 结构体4.2.3 库4.2.4 程序包4.2.5 配置4.3 VHDL基本要素4.3.1 文字规则4.3.2 数据对象4.3.3 数据类型4.3.4 运算操作符4.3.5 VHDL结构体描述方式 4.4 VHDL顺序语句4.4.1 赋值语句4.4.2 IF语句4.4.3 等待和断言语句4.4.4 cASE语句4.4.5 LOOP语句4.4.6 RETIARN语句4.4.7 过程调用语句4.4.8 REPORT语句4.5 VHDL并行语句4.5.1 进程语句4.5.2 块语句4.5.3 并行信号代人语句4.5.4 并行过程调用语句4.5.5 并行断言语句4.5.6 参数传递语句4.5.7 元件例化语句__小结思考题和习题第5章 QuartusⅡ软件及其应用5.1 基本设计流程5.1.1 建立工作库文件夹和编辑设计文件 5.1.2 创建工程5.1.3 编译前设计5.1.4 全程编译5.1.5 时序仿真5.1.6 应用RTL电路图观察器5.2 引脚设置和下载5.2.1 引脚锁定5.2.2 配置文件下载5.2.3 AS模式编程配置器件5.2.4 JTAG间接模式编程配置器件5.2.5 USBBlaster编程配置器件使用方法 __小结思考题和习题第6章 VHDL应用实例6.1 组合逻辑电路设计6.1.1 基本门电路设计6.1.2 译码器设计6.1.3 数据选择器设计6.1.4 三态门设计6.1.5 编码器设计6.1.6 数值比较器设计6.2 时序逻辑电路设计6.2.1 时钟信号和复位信号6.2.2 触发器设计6.2.3 寄存器和移位寄存器设计6.2.4 计数器设计6.2.5 存储器设计6.3 综合实例——数字秒表的设计__小结思考题和习题第7章状态机设计7.1 一般有限状态机7.1.1 数据类型定义语句7.1.2 为什么要使用状态机 7.1.3 一般有限状态机的设计 7.2 Moore型有限状态机设计 7.2.1 多进程有限状态机7.2.2 单进程有限状态机7.3 Mealy型有限状态机7.4 状态编码7.4.1 状态位直接输出型编码 7.4.2 顺序编码7.4.3 一位热码编码7.5 状态机处理__小结思考题和习题第8章 EDlA实验开发系统8.1 GW48型实验开发系统原理与应用8.1.1 系统性能及使用注意事项8.1.2 GW48系统主板结构与使用方法8.2 实验电路结构图8.2.1 实验电路信号资源符号图说明8.2.2 各实验电路结构图特点与适用范围简述8.3 GW48CK/GK/EK/PK2系统信号名与芯片引脚对照表 __小结思考题和习题第9章 EnA技术实验实验一：全加器的设计实验二：4位加减法器的设计实验三：基本D触发器的设计实验四：同步清零计数器的设计实验五：基本移位寄存器的设计串人/串出移位寄存器实验六：同步预置数串行输出移位寄存器的设计实验七：半整数分频器的设计实验八：音乐发生器的设计实验九：交通灯控制器的设计实验十：数字时钟的设计EDA技术与VHDL第二版（潘松著）：内容简介《EDA技术与VHDL》主要内容有Altera公司可编程器件及器件的选用、QuartusⅡ开发工具的使用;VHDL硬件描述语言及丰富的数字电路和电子数字系统EDA设计实例。
EDA原理及应用 共263页PPT资料
EDA技术发展历史
EDA技术随着计算机、集成电路、电子系统设 计的发展，经历了三个发展阶段：
1、计算机辅助设计（CAD） 2、计算机辅助工程设计（CAE） 3、电子设计自动化（EDA）
1、计算机辅助设计(CAD)
硬件设计发展的初级阶段。在此阶段，大量选用中 小规模标准集成电路，将产品设计过程中高度重复 性的布图布线工作，采用二维图形编辑与分析的 CAD工具。由于PCB布图布线工具受到计算机工作 平台的制约，其支持的设计工作有限且性能比较差。
广义EDA技术，是通过计算机及其电子系统的辅助 分析和设计软件，完成电子系统某一部分的设计过 程。因此，广义EDA技术除了包含狭义的EDA技术 外，还包括计算机辅助分析CAA技术（如PSPICE， EWB，MATLAB等），印刷电路板计算机辅助设计 PCB-CAD技术（如PROTEL，ORCAD等）和其它高 频和射频设计和分析的工具等。
2、设计输入 设计输入是将所设计的系统或电路以开发软件要求 的某种形式表示出来，并输入EDA工具的过程。常 用的方法有硬件描述语言（HDL）和原理图输入方 法等。 原理图输入方式是一种最直接的描述方式，在可编 程芯片发展的早期应用较广，它将所需的器件从元 件库中调出来，画出原理图。这种方法虽然直观并 易于仿真，但效率低，且不易维护。更主要的缺点 是可移植性差。 HDL语言输入法利用文本描述设计，主要使用行为 级HDL，其主流语言是Verilog HDL和VHDL。
6、大多数EDA软件都具有仿真和模拟功能；
EDA技术的主要内容
基于狭义EDA技术进行可编程逻辑器件的设计应掌 握以下几个方面的内容： １、大规模可编程逻辑器件PLD，是利用EDA技术 进行电子系统设计的载体； ２、硬件描述语言HDL，是利用EDA技术进行电子 系统设计的主要表达手段； ３、EDA设计软件EDAS：是利用EDA技术进行电 子系统设计的自动化设计工具； ４、相关的硬件平台，是利用EDA技术进行电子系 统设计的下载工具及硬件验证工具；
第9章 EDA技术及应用
9.1.1 EDA技术的涵义
• 狭义的EDA技术，就是指以大规模可编程逻辑器件为 设计载体，以硬件描述语言为系统逻辑描述的主要表 达方式，以计算机、大规模可编程逻辑器件的开发软 件及实验开发系统为设计工具，通过有关的开发软件 ，自动完成用软件方式设计电子系统，主要包括从硬 件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合 及优化、逻辑布局布线、逻辑仿真，直至对于特定目 标芯片的适配编译、逻辑映射、编程下载等工作，最 终形成集成电子系统或专用集成芯片的一门新技术， 或称为IES/ASIC自动设计技术。
兰州财经大学电子工程系
• 2. 逻辑综合 • 逻辑综合就是将设计者在EDA平台上编辑输入的文
本、图形描述，根据给定的硬件结构组件和约束控 制条件进行编译、优化、转换和综合，最终获得门 级电路甚至更底层的电路描述网表文件。综合后的 网表文件具有硬件可实现性。 • 3. 适配 • 适配又称结构综合器，它的功能是将逻辑综合产生 的网表文件配置于指定的目标器件中，使之产生最 终的下载文件，如JEDEC、Jam格式的文件。
兰州财经大学电子工程系
9.2 大规模可编程逻辑器件
• 可编程逻辑器件(Programmable Logic Devices，简称 PLD)是一种由用户编程以实现某种逻辑功能的新型逻辑 器件。
• PLD 经 历 了 从 PROM 、 PLA 、 PAL 、 GAL 到 FPGA 、 ispLSI等高密度PLD的发展过程。
原理图/HDL文本编辑
综合 逻辑综合器
FPGA/CPLD适配 结构综合器
FPGA/CPLD 编程下载
时序与功 能仿真
硬件测试
ቤተ መጻሕፍቲ ባይዱ
兰州财经大学电子工程系

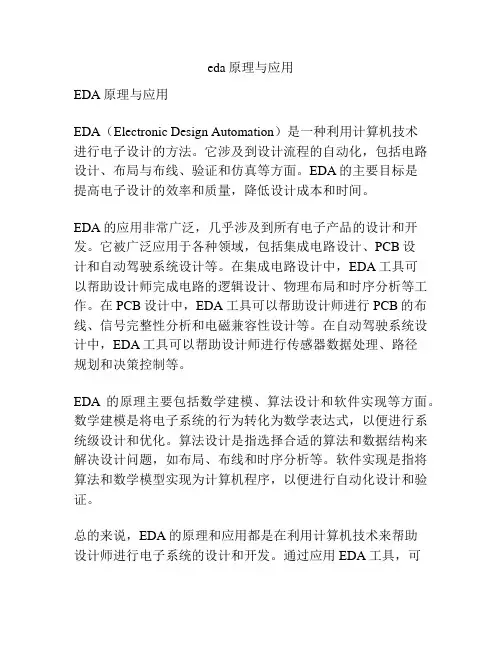

eda原理与应用
eda原理与应用
EDA原理与应用
EDA（Electronic Design Automation）是一种利用计算机技术
进行电子设计的方法。
它涉及到设计流程的自动化，包括电路设计、布局与布线、验证和仿真等方面。
EDA的主要目标是
提高电子设计的效率和质量，降低设计成本和时间。
EDA的应用非常广泛，几乎涉及到所有电子产品的设计和开发。
它被广泛应用于各种领域，包括集成电路设计、PCB设
计和自动驾驶系统设计等。
在集成电路设计中，EDA工具可
以帮助设计师完成电路的逻辑设计、物理布局和时序分析等工作。
在PCB设计中，EDA工具可以帮助设计师进行PCB的布线、信号完整性分析和电磁兼容性设计等。
在自动驾驶系统设计中，EDA工具可以帮助设计师进行传感器数据处理、路径
规划和决策控制等。
EDA的原理主要包括数学建模、算法设计和软件实现等方面。
数学建模是将电子系统的行为转化为数学表达式，以便进行系统级设计和优化。
算法设计是指选择合适的算法和数据结构来解决设计问题，如布局、布线和时序分析等。
软件实现是指将算法和数学模型实现为计算机程序，以便进行自动化设计和验证。
总的来说，EDA的原理和应用都是在利用计算机技术来帮助
设计师进行电子系统的设计和开发。
通过应用EDA工具，可
以实现设计自动化、效率提升和质量改进，从而推动电子产品的创新和发展。
EDA技术实用教程时序仿真与硬件实现
⑴ 打开并建立新工程管理窗口
4.1 VHDL程序输入与仿真测试
4.1.2 创建工程
⑵ 将设计文件加入工程中
4.1 VHDL程序输入与仿真测试
4.1.2 创建工程
⑶ 选择目标芯片
4.1 VHDL程序输入与仿真测试
4.1.2 创建工程
⑷ 工具设置
⑸ 结束设置
4.1 VHDL程序输入与仿真测试
(1) 实验目的： (2) 实验原理：
(3) 实验内容1：
(4)实验内容2： (5) 实验内容3： (6) 实验内容4：
实验与设计
实验与设计
4-5 原理图输入法设计8位十进制显示的频率计
(1) 实验目的： (2) 原理说明： (3) 实验内容1： (4) 实验内容2： (5) 实验内容3： 5E+系统的演示示例： /KX_7C5EE+/EXPERIMENTs/EXP10_FTEST_6LED/CNT6B。
4-2 由图4-35和图4-36，详细说明工程CNT10的硬件工作情况。
4-3 如何为设计中的SignalTap II加入独立采样时钟？试给出完整的程序和对它的 实测结果。
4-4 参考Quartus II的Help，详细说明Assignments菜单中Settings对话框的功能。 (1) 说明其中的Timing Requirements & Qptions的功能、使用方法和检测途径。 (2) 说明其中的Compilation Process的功能和使用方法。 (3) 说明Analysis & Synthesis Setting的功能和使用方法，以及其中的 Synthesis Netlist Optimization的功能和使用方法。 (4) 说明Fitter Settings中的Design Assistant和Simulator功能，举例说明它们的 使用方法。
Altium Designer15.0 第9章 数字电路仿真实现
Copyright © 2009 Altium Limited
时序逻辑电路的门级仿真 --构建三位计数器仿真电路
在SN74LS173三个D输入端分别给出Q0、Q1和Q2网络标号， 在其三个Q输出端分别给出D0，D1和D2网络标号，在时钟输入
HDL比较适合算法级（Algorithm）、寄存器传输级（RTL）、逻辑级
时序逻辑电路的门级仿真 --分析三位计数器电路的仿真结果
基于HDL语言的数字系统仿真及验证 --HDL功能及特点
硬件描述语言（Hardware Description Language）是硬件 设计人员和电子设计自动化（EDA）工具之间的界面。
其主要目的是用来编写设计文件，建立电子系统行为级的仿真模型。
数字电路仿真实现
何宾 2015.07
学习内容和目标
数字逻辑仿真库的构建
时序逻辑电路的仿真 基于HDL语言的数字系统仿真及验证
Copyright © 2009 Altium Limited
2
数字逻辑仿真库的构建 --导入与数字逻辑仿真相关的原理图库
在IE浏览器中输入：网址，打开wiki 界面。
Copyright © 2009 Altium Limited
基于HDL语言的数字系统仿真及验证 --HDL功能及特点
利用计算机的巨大能力对Verilog HDL或VHDL建模的复杂数 字逻辑进行仿真，然后自动综合，生成符合要求且在电路结构
上可以实现的数字逻辑网表（Netlist）。 根据网表和某种工艺的器件自动生成具体电路。
Copyright © 2009 Altium Limited
EDA仿真功能及应用介绍
EDA仿真功能及应用介绍1、仿真的目的：在软件环境下，验证电路的行为和设想中的是否一致。
2、仿真的分类：a) 功能仿真：在RTL层进行的仿真，其特点是不考虑构成电路的逻辑和门的时间延迟，着重考虑电路在理想环境下的行为和设计构想的一致性；b) 时序仿真：又称为后仿真，是在电路已经映射到特定的工艺环境后，将电路的路径延迟和门延迟考虑进对电路行为的影响后，来比较电路的行为是否还能够在一定条件下满足设计构想。
3、功能仿真的目的：a) 设计出能工作的电路：因此功能仿真不是一个孤立的过程，其和综合、时序分析等形成一个反馈工作过程，只有这个过程收敛，各个环节才有意义。
而孤立的功能仿真通过是没有意义的，如果在时序分析过程中发现时序不满足需要更改代码，则功能仿真必须从新进行。
因此正确的工作流程是：b）代码排错：功能仿真是代码排错的最重要的手段之一。
4、 modelsim的高级功能：Code Coveragea) 代码覆盖率是验证激励是否完备，检验代码质量的一个重要手段。
测试激励的代码覆盖率至少要达到95％以上，才能基本认为代码在逻辑上是通过质量控制的，才能进入综合步骤；b) 代码覆盖率是保证高质量代码的必要条件，但却不是充分条件。
即便代码行覆盖和分支覆盖都能够达到100％，也不能肯定的说代码已经得到100％的验证。
除非所有的分支覆盖都能够进行组合遍历。
c) 在大的设计中，如果想通过一个激励就验证完一个设计或者模块是不现实的。
一方面是从逻辑功能上很难做到；另外一方面是因为如果在一个激励中包括了各种情况，整个仿真过程的速度会随着计算机内存的消耗而成线性下降，效率低下。
d) 通常的做法是每一个激励只验证电路功能的某个方面。
整个电路的功能验证由数个激励共同完成。
在这种验证方法中代码覆盖率更显重要，因为可以通过代码覆盖率来控制激励对功能的覆盖程度。
e) modelsim的Code coverage不但能记录各个激励对代码的“行覆盖”和“分支覆盖”，而且能够将各个激励的覆盖记录进行合并，做到对覆盖率的全面监测。
EDA技术与应用课后习题答案（2）
EDA技术与应用课后习题答案（2）END IF;END PROCESS;PR02:PROCESS(s1)BEGINIF s1=”0” THEN outy<=a1;ELSE outy<=tmp;END IF;END PROCESS;END ARCHITECTURE ONE;END CASE;4-4.下图是一个含有上升沿触发的D触发器的时序电路，试写出此电路的VHDL设计文件。
4-4.答案LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MULTI ISPORT(CL:IN STD_LOGIC; --输入选择信号CLK0:IN STD_LOGIC; --输入信号OUT1:OUT STD_LOGIC);--输出端END ENTITY;ARCHITECTURE ONE OF MULTI ISSIGNAL Q : STD_LOGIC;BEGINPR01: PROCESS(CLK0)BEGINIF CLK ‘EVENT AND CLK=’1’THEN Q<=NOT(CL OR Q);ELSEEND IF;END PROCESS;PR02: PROCESS(CLK0)BEGINOUT1<=Q;END PROCESS;END ARCHITECTURE ONE;END PROCESS;4-5.给出1位全减器的VHDL描述。
要求：(1) 首先设计1位半减器，然后用例化语句将它们连接起来，图3-32中h_suber是半减器，diff是输出差，s_out是借位输出，sub_in 是借位输入。
(2) 以1位全减器为基本硬件，构成串行借位的8位减法器，要求用例化语句来完成此项设计(减法运算是 x – y - sun_in = diffr) 4-5.答案底层文件1：or2a.VHD实现或门操作LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY or2a ISPORT(a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END ENTITY or2a;ARCHITECTURE one OF or2a ISBEGINc <= a OR b;END ARCHITECTURE one;底层文件2：h_subber.VHD实现一位半减器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY h_subber ISPORT(x,y:IN STD_LOGIC;diff,s_out::OUT STD_LOGIC);END ENTITY h_subber;ARCHITECTURE ONE OF h_subber ISSIGNAL xyz: STD_LOGIC_VECTOR(1 DOWNTO 0); BEGINxyz <= x & y;PROCESS(xyz)BEGINCASE xyz ISWHEN "00" => diff<='0';s_out<='0';WHEN "01" => diff<='1';s_out<='1';WHEN "10" => diff<='1';s_out<='0';WHEN "11" => diff<='0';s_out<='0';WHEN OTHERS => NULL;END CASE;END PROCESS;END ARCHITECTURE ONE;顶层文件：f_subber.VHD实现一位全减器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY f_subber ISPORT(x,y,sub_in:IN STD_LOGIC;diffr,sub_out:OUT STD_LOGIC);END ENTITY f_subber;ARCHITECTURE ONE OF f_subber IS COMPONENT h_subberPORT(x,y:IN STD_LOGIC;diff,S_out:OUT STD_LOGIC);END COMPONENT;COMPONENT or2aPORT(a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END COMPONENT;SIGNAL d,e,f: STD_LOGIC;BEGINu1: h_subber PORT MAP(x=>x,y=>y,diff=>d,s_out=>e);u2: h_subber PORT MAP(x=>d,y=>sub_in,diff=>diffr,s_out=>f);u3: or2a PORT MAP(a=>f,b=>e,c=>sub_out);END ARCHITECTURE ONE;END ARCHITECTURE ART;4-6.根据下图，写出顶层文件MX3256.VHD的VHDL设计文件。
