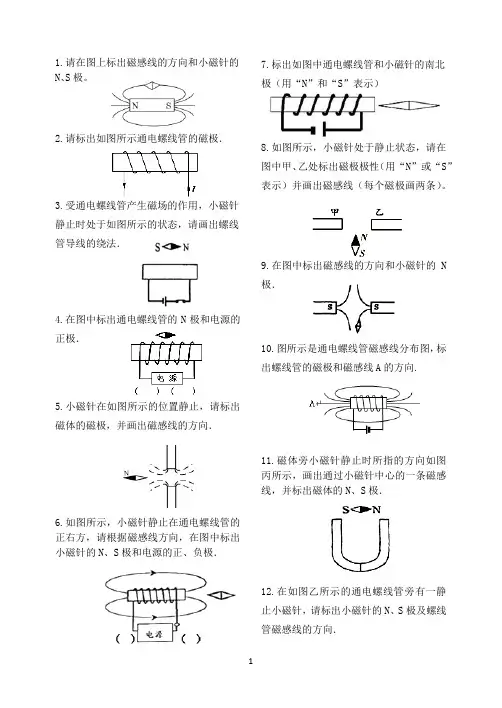

初中物理：磁作图题
1.请在图上标出磁感线的方向和小磁针的N、S极。
2.请标出如图所示通电螺线管的磁极．3.受通电螺线管产生磁场的作用，小磁针静止时处于如图所示的状态，请画出螺线管导线的绕法．4.在图中标出通电螺线管的N极和电源的正极．5.小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向．6.如图所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极．7.标出如图中通电螺线管和小磁针的南北极（用“N”和“S”表示）8.如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性（用“N”或“S”表示）并画出磁感线（每个磁极画两条）。
9.在图中标出磁感线的方向和小磁针的N 极．10.图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向.11.磁体旁小磁针静止时所指的方向如图丙所示，画出通过小磁针中心的一条磁感线，并标出磁体的N、S极．12.在如图乙所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向．13.根据图中小磁针的指向，画出通电螺旋管磁感应线的方向，并标出电源的正、负极．14.在图中标出磁感线的方向及小磁针的N极.15.图是小磁针在通电螺线管旁静止时的情况，请画出螺线管的绕法和磁感线A的方向．16.小磁针静止时的位置如图所示,请标出电源“+”“-”极和磁感线的方向.17.请按要求将图中的电磁铁连入你设计的电路中（在方框内完成）．要求：A.电路能改变电磁铁磁性的强弱；B.电路接通后能使小磁针静止在图示位置．18.在一个圆筒纸盒里有一条形磁铁，圆筒纸盒外放一些小磁针．如图所示，是各个小磁针的指向示意图，请你画出圆筒纸盒里条形磁体并标明N、S极．19.请根据小磁针的指向在图中画出通电螺线管的绕法。
20.如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极．21.如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管的绕线，并标出电源的正、负极。
初中物理《磁场作图题》专项练习
初中物理《磁场作图题》专项练习学校:________ 班级:________ 姓名:________ 学号:________一、作图题（共20小题）1.如图所示，小磁针在通电螺线管的上方静止，图中虚线是磁感线，请在图中标出小磁针的N极和螺线管的S极以及电源的“+”、“﹣”极。
2.根据图中小磁针静止时的N、S极，判断并标出通电螺线管的N极、电源的“+”极以及磁感线的方向。
3.根据小磁针的指向，请你标出磁体的N、S极和磁感线方向。
4.请根据图中小磁针静止时的指向，标出通电螺线管的N、S极以及螺线管中的电流方向。
5.闭合开关，小磁针静止，请在图中标出电源的“+”“﹣”极，并在磁感线上标出磁场方向。
6.如图所示，根据小磁针静止时的指向，请在图中标出螺线管的N、S极和螺线管中的电流方向。
7.如图所示，将一条形磁体放在水平地板的小车上，并靠近螺线管，闭合开关后小车向右运动，请你在答题纸标出电源的“+”、“﹣”极。
8.如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极。
9.如图丁所示，根据小磁针N极的指向，标出磁感线方向，并在括号内标出电源的“+”、“﹣”极。
10.请在图中用箭头画出通电螺线管的电流方向。
11.小珊用如图所示的电路探究电生磁现象，当闭合开关，滑动变阻器的滑片向A端滑动时，发现弹簧伸长，请你将实物图补充完整，并标出通电螺线管的N极。
12.在图中，已知静止在通电螺旋管左端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“+”“﹣”号标出电源的正负极。
13.如图所示。
闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈。
14.图中，根据图中小磁针静止时的指向（小磁针涂黑的一端为北极），在图中电源两侧标出电源的正、负极，并画出图中磁感线的方向。
15.在图中标出在图中标出①磁感线的方向②电源“+”极和③条形磁体的“N”极。
2019年中考物理真题集锦——专题十：电学作图(word版含答案)
2019年中考物理真题集锦——专题十：电学作图1. (2019衡阳，27)某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R，其中○A1表所用的量程为0～3A，○A2表所用的量程为0～0. 6A，定值电阻R＝20Ω，电源是电压可调的学生电源。
(1)根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、R x、○A1、○A2)(2)如果○A1表示数为I1、○A2表示数为I2，则R x =________(用I1、I2和R表示)(3)改变源电压，将每次实验中○A1表的示数I1和表○A2的示数I2描在I1-I2图像上，连接这些点，得到如图乙中实线a，由图可知，R x =________ Ω(4)若该实验小组还是用同样的液体做这个实验，但只做了一项改变，导致I1一I2的关系变成如图乙中实线b所示，则这项改变可能是______(双选，改变后注射器中没有气泡)A. 增加液体的体积B. 减少液体的体积C. 将注射器中的液体全部倒入横截面积更大的注射器D. 将注射器中的液体全部倒入横截面积更小的注射器2.(2019娄底，22)小明设计的“测量小灯泡额定功率”的电路图如图甲，已知电源电压U恒为6V，小灯泡标有“3.8V”字样，它正常发光时通过的电流约为0.32A。
（1）小明按图甲进行电路连接，当他接好最后一根导线时，小灯泡立即发出耀眼的光，接着小灯泡烧坏。
请指出小明在连接电路时的错误操作：① _____；②滑动变阻器滑片P在图甲最右端位置。
（2）另一组同学也在做这个实验，但开关闭合后，无论怎样移动滑片发现小灯泡都不亮，电流表没有示数，但电压表有示数，请分析造成此现象的可能原因是_____。
（3）小明更换了一个同型号的新灯泡，正确连接电路，闭合开关，移动滑片P，灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_____W。
（4）小明还想用已有实验器材测量未知电阻R x（约1Ω）的阻值。
当他用电阻R x替换小灯泡后，发现电压表已损坏。
2023年中考物理复习-专题42电与磁(知识点复习+例题讲解+过关练习)-备战2023年中考物理一轮
专题42电与磁一、磁现象与磁场：1.磁性：能吸引铁、钴、镍等物质的性质；2.磁体：具有磁性的物体；3.磁性材料：能够被磁铁吸引的物质叫磁性材料；（1）一般是铁钴镍及其合金、氧化物；（2）注意：铝、铜不是磁性材料；4.磁极：磁体上磁性最强的部位；（1）任何磁体都有两个磁极：南极（S极）和北极（N极）；（不存在单磁极的磁体，也不存在多个磁极的磁体）（2）磁体具有指向性：①将指向南方的极取名为南极（S极）；②指向北方的极取名为北极（N极）；5.磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引；（1）吸引：①异名磁极相互吸引；②磁体吸引铁钴镍；（2）排斥：同名磁极相互排斥；6.磁场：（1）定义：任何磁体周围存在一种看不见的特殊物质，称为磁场。
（磁场是真实存在的）（2）基本性质：是对放入其中的磁体产生磁力的作用；（3）方向：磁场不但有强弱，而且有方向；规定：小磁针在磁场中某点静止时，小磁针北极（N极）所指的方向规定为该点的磁场方向。
7.磁感线：（1）定义：描述磁场强弱和方向的带箭头的曲线；它是一种假想的曲线，不是真实存在的，是一种模型；（虽然不存在，但也不是凭空想象出来的）；（2）方向：①磁体外部：磁感线的方向是N极到S极；②磁体内部：从S极到N极；③磁感线上某点的磁场方向是该点的切线方向（3）特点：①磁感线越密的地方，磁场越强，越疏的地方，磁场越弱；②任何两条磁感线不能相交。
N N磁场的强弱：A处最强，C处次之，B处最弱8.地磁场：（1）概念：地球周围存在的磁场叫做地磁场；（2）特点：①地磁的南极在地理的北极附近；②地磁的北极在地理的南极附近。
【例题1】关于磁现象，下列说法正确的是（）A．小磁针放入磁场中静止时，N极所指方向为该点的磁场方向B．地球周围存在磁场，所以它周围的磁感线是真实存在的C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．铜、铁、铝和磁体靠近时，都会受到磁力的作用【答案】A【解析】解：A、小磁针放入磁场中静止时，N极所指方向为该点的磁场方向，故A说法正确；B、地球周围存在磁场，可以用磁感线来形象描述地球周围的磁场，磁感线不是真实存在的，故B说法错误；C、地球是一个大磁体，地磁的南北极和地理的南北极不完全重合，故C说法错误；D、铁、钴、镍等金属材料做成的物体靠近磁体时，或受到磁力的作用，故D说法错误；故选：A。
九年级上册物理电路作图题训练(含解析)
九年级上册物理电路作图题一、作图题（共20题；共145分）1.（2020·丹东）如图，用笔画线代替导线将图中实物连接起来。
要求：闭合开关后，使电磁铁的右端为N 极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。
2.（2020·天水）请根据图所示的实物图，画出对应的电路图．3.（2019·广东）（1）如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。
（2）如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
（3）如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。
测量时，电压表V 的示数随所称量物体对压敏电阻的压力增大而增大。
请根据以上信息，在虚线框内将电路图补充完整。
4.（2019·陕西）图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。
5.（2019·青岛）有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。
如图，现有灯L、声控开关（有声音时开关闭合）和光控开关（光线暗时开关闭合），请设计并连接满足上述要求的电路。
6.（2019·南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图．7.（2019·常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接8.（2019·兰州）请在图中用笔画线代替导线连接电路。
要求：两灯并联，开关S同时控制两盏灯泡。
2020中考物理 专题2.22电与磁作图题(含解析)
2.22 电与磁作图题1．(2019·辽阳)A 、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。
（2）电源右端的极性（用“+”或“﹣”表示）。
（3）电磁铁B 上方小磁针的N 极。
【答案】见解析 【解析】左图中电源上端为正极，根据其电流方向，由安培定则可知，电磁铁A 的左端为N 极，右端为S 极； 根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁B 的左端为N 极，右端为S 极； 在磁体外部，磁感线的方向由N 极指向S 极，所以图中磁感线的方向是从右向左； 再根据安培定则可知右图中电源左端为正极，右端为负极； 根据磁极间的作用规律可知小磁针右端为N 极，如图所示。
2．(2019·威海)闭合开关S 后小磁针的状态如图所示（小磁针黑色一端表示N 极），请在图中括号内标出通电螺线管的N 极和电源的“+”极。
【答案】见解析【解析】小磁针静止时N 极指向左，根据异名磁极相互吸引、同名磁极相互排斥，可以确定通电螺线管的（ ）S电源（ ）左端为S 极，右端为N 极；结合图中的线圈绕向和通电螺线管的N 极，利用安培定则可知线圈中的电流方向是从螺旋管的左端流入、右端流出，所以电源的左端为正极，右端为负极。
如下图所示：3. (2019·遂宁)请根据小磁针静止时S 、N 的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。
【答案】【解析】图中小磁针静止时N 极向左，由异名磁极相互吸引可知，通电螺线管的右端是S 极，左端是N 极；磁体周围的磁感线都是从N 极出来回到S 极，则可以判断图中磁感线的方向向右；根据螺线管的磁极和安培定则，可以判断电流从螺线管左端流入，由电流方向可知电源左端为正极，如图所示。
4.（2019·贵港）如图9所示，闭合开关S 后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A 点的磁感线的方向。
中考物理二轮专题突破：经典电磁学作图题
2018中考物理专题复习：经典电磁学作图题1．（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
2．（2017•兰州）根据电路图，以笔画线代替导线连接实物电路。
3．（2017•新疆）如图请根据电路图1，用笔画线代替导线来连接实物图2．（注意导线不允许交叉）4．（2017•扬州）如图，使用笔画线代替导线完成电路。
要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
4题 5题5．（2017•曲靖）将图中电路连接完整，要求：滑动变阻器的滑片向右滑动时，灯泡亮度增加。
6．（2017•贵阳）如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。
要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择。
6题 7题 8题7．（2017•淄博）如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。
8．（2017•绥化）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。
9．（2017•广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路。
9题 10题 11题10．（2016•贵阳）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接。
要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉。
11．（2017•内江）请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图所示的虚线方框内画出电路图。
12．（2017•六盘水）如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你将它们分别正确的接入电路中。
13．（2017•营口）小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
电学综合作图技巧攻略(解析版)-2023年中考物理重难点瓶颈突破(难点剖析+真题汇编+原创预测)
（五）电学重难点瓶颈突破专题解析版专题28 电学作图技巧攻略解析版【考查重难点剖析】1、考点定位：1）电学是初中物理最重要的板块之一，而电学最大的特点就是应用理想模型的电路图表达电学现象及规律，这既是研究电学问题的需要，也是解决电学问题的需要，更是应用电学规律服务社会的需要。
电学作图题在全国各省市中考物理试题中地位独特，是必考内容。
2）电学作图考查范围较大，形式比较灵活。
有设计电路；有补全电路；有电路改错；有电路图连接实物图；有实物图作电路图；有电表填空；有家庭电路作图；有磁感线作图及判断；有螺线管作图及判断等。
这些作图有时以作图题直接呈现，有时综合于实验探究题、材料阅读题、综合计算题等题型之中，杂而乱且无规则是电学作图的最大特点，因而成为教学难点，也是学习难点。
2、考点剖析：【突破技巧】1、电学作图因内容多且杂，且常常以综合题呈现，复习时大多采用就事论事，综合分析的方法，因而学生难免顾此失彼，应对困难。
2、电学作图作为难点之一，除内容多且杂的客观特点外，主要原因还是物理规律的理解不深刻，应用不熟练，知识迁移能力差造成的。
3、难点：①找不到切入点；②补全电路无从下手；③电路改错找不到错误；④电表填空不会填；⑤磁感线相互作用类作图顾此失彼；⑥安培定则的应用问题大；⑤家庭电路作图困难。
3、难点原因分析：①方法技巧缺乏是电路图问题形成的主要原因。
②规律不清是磁场磁感线作图问题的原因。
③相关规律应用不熟练，对应不到电路之中。
④家庭电路元件特点及使用知识不熟悉，导致解决问题困难。
⑤创新设计没有思路，是问题形成的原因。
4、“难点”突破技巧：【技巧一】——“电压表删除法”要点：此法用于“补全电路”作图；“电路改错”作图等问题。
做法：①将“电压表”直接“删除”。
②将电路中剩余元件连接好。
③最后将电压表并联入电路。
【技巧二】——“用电器通路法”要点：此法用于解决“填电表类”作图题。
做法：①不用管电表，将要求工作的用电器与电源连成通路；②在所连通导线上的“空”，一律填“电流表”；不在连通导线上的“空”，一律填“电压表”。
2017年中考物理电磁学专题复习精品作图题40道及其答案
2017年中考物理电磁学专题复习精品作图题40道1.已知通电螺线管中的电流方向，标出小磁针的N 极．2.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N 、S 极；(3)磁感线的方向．3.在图丙中标出通电螺线管的N 、S 极和磁感线方向．4.根据图2中小磁针静止时的指向，请在图中标出螺线管的S 极和电源的正极．5.如图所示，小磁针在条形磁体作用下处于静止状态。
（1）请标出小磁针的N 极；（2）用箭头标出条形磁体磁感线的方向。
6.一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向，并用“+”、“-”符号在括号内标出电源正、负极.7.根据通电螺线管的南北极，在图乙中的括号内标出电源的“+”极或“-”极。
8.在图中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线。
9.如图所示，请标出通电螺线管的N、S极，并用箭头画出磁感线的方向.10.如右图所示，根据通电螺线管的N、S极，标出螺线管左端导线中的电流方向。
11.根据小磁针静止时的指向，请在图中标出螺线管的北极和电源的正极。
N S（ -N S乙（N S乙12.请标出下图中螺线管的北极和电源的正极及电流的方向．13.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向。
14.根据图中通电螺线管的南北极，标出如图中小磁针的N极和电源的“+”极．15.如图，闭合开关后，标出螺线管的N极和S极。
16.如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极并画出通电螺线管的绕法。
NNN17.如图所示，请根据通电螺线管的N 、S 极，标出小磁针N 极、通电螺线管的磁感线方向以及电源的正、负极．18.通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N 、S 极和螺线管中的电流方向．19.以下描述两个磁极间的磁感线分布图中，正确的是（多选）答案：ABC20.根据图中小磁针N 极指向，标出磁体的N 极和S 极，并画出磁感线的方向。
2023年中考物理二轮专题练习 电磁继电器作图
2023年中考物理电磁继电器作图学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，将研究电磁铁的电路连接完整，要求闭合开关后，滑动变阻器滑片向右滑动时，永磁体对桌面的压力增大。
2．请在图中分别标出通电螺线管和小磁针的N极。
3．为保证桥梁以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统”。
检测时，当车辆重量小于限定值时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于限定值时，红灯亮、绿灯灭，表示禁止通行。
图中压敏电阻的阻值随着压力增大而减小。
请用笔划线代替导线完成电路连接。
4．如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长．请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极．( )5．将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱．( )6．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。
请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。
7．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。
当开关闭合后，如要求当滑片P从b端到a端的过程中，弹簧的长度会变长，请在图中画出电磁铁线圈的绕线方法。
8．如图所示，请用笔画线代替导线将实物图补充完整。
要求：①小磁针静止时的指向如图所示方向；②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；③原有导线不得更改。
9．如图所示，将小车和条形磁铁靠近通电螺线管，当开关闭合后，发现条形磁铁和小车向右运动，请在图中标出通电螺线管的N极和电源的正负极。
10．某自动除尘装置简化电路的元件如图所示。
空气中尘埃量较少时，光源发出来的光被挡板挡住。
初中(人教版)物理电磁学典型作图题备考专题训练30道(带答案)
初中物理电磁学典型作图题备考专题训练30道班级姓名得分（每题2分，共60.0分）1.学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮。
请在图中帮助他画出符合要求的电路图(导线不得交叉)。
2.如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止。
此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短。
请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性范围内)。
3.根据实物图在虚线框内画出对应的电路图。
4.如图，在螺线管上方用弹簧悬挂一根条形磁铁。
闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。
5.光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
6.请根据图中所示的实物图，在方框内画出对应的电路图。
7.根据图中静止的小磁针的指向，在图中括号内标出电源的“+”“−”极。
8.如图所示，甲为一个带指示灯的“一开三孔”开关(即一个开关和一个三孔插座连在一起)实物图。
开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用。
请将图中电路连接完整。
9.如图，在螺线管上方用弹簧悬挂一根条形磁铁．闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极．10.请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。
要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
11.请在图中用笔画线代替导线连接电路。
要求：两灯并联，开关S同时控制两盏灯泡。
12.如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。
中考物理作图题必考10种类型学考练专题10磁现象的作图题含解析
专题10 磁现象的作图题抓住考点学1.安培定则：用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的那一端是通电螺线管的N极。
2.安培定则考法:（1）已知螺线管的导线绕法和电流方向,标出螺线管两端的N、S极；（2）已知螺线管的导线绕法和螺线管两端的N、S极,标出电流方向；（3）已知电流方向、螺线管两端的N、S极,画出螺线管的导线绕法。
3.抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。
根据考点考【例题1】（2020山东泰安）如图所示,根据小磁针静止时的指向,在通电螺线管的电路中标出螺线管的N极和电源的正极。
【答案】【解析】小磁针的左端是N极,由异名磁极相互吸引可知螺线管的右端是S极,左端是N极,由安培定则可知电源的右端是正极,左端是负极。
【例题2】（2019四川内江）请在通电螺线管两端的括号内标出N,S极,并画出磁感线的方向【答案】如图所示。
【解析】用右手握住螺线管,四指指向电流方向,大拇指所指的方向是通电螺线管的N极,所以右端是N极,左端是S极,磁体周围的磁感线从N极出发回到S极,则磁体外部的磁感线方向向左。
【例题3】（2020四川达州）如图所示是一电磁铁和条形磁铁相互作用时的磁场分布,请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极（电源的正极用“+”表示）和A点磁感应线的方向。
【答案】如图所示。
【解析】根据图中静止的小磁针的N、S极,由磁极间的相互作用可知,条形磁铁左端为N极；由磁感线的形状可知,通电螺线管的右端和条形磁铁左端为同名磁极,所以通电螺线管的右端为N极,结合安培定则可知,电流从电源的左端流出,所以电源的左端为正极；根据以上分析,结合磁感线分布的特点得出A点的磁感线方向为向下。
结合考点练1．（2019贵州省黔东南州）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器）,使得小磁针静止时如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。
初三物理作图题练习试题集
初三物理作图题练习试题答案及解析1.如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．【答案】如图所示【解析】方法一：将两条反射光线反向延长交于一点S′，作出S′关于平面镜镜面的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：方法二：分别过反射点垂直镜面作出法线，根据反射角等于入射角画出两条入射光线，两条入射光线的交点S即为发光点的位置，如图所示：【考点】光的反射光路图2.（2分）（2014•湖北）如图所示是安装在小区进出口的栏杆（粗细均匀的直杆）示意图，当在A处施加一个力F时，可将栏杆压到如图所示位置，请在图中画出此时最小压力F的示意图和重力G的力臂．【答案】如图所示：【解析】力臂是支点到力的作用线的距离，故重力G的力臂是从支点到重力作用线的距离，在A点施加力最小，故力臂最长，即OA的距离最长，所以连接OA，然后做OA的垂线，方向向下，如图所示。
【考点】力臂的概念及作法3.如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．【答案】【解析】由题意可知，“赞成”时，绿灯亮；“反对”时，红灯亮，“弃权”时，两灯均不亮，因此两灯分别与一开关串联，然后组成并联电路即可满足要求，如图所示：【考点】串、并联电路的设计4.根据实物图，画出相应的电路图．【答案】如图所示【解析】先分析各元件的连接方式，然后用导线将各元件依次连接起来，电压表测量用电器两端的电压，是电流表串联在电路中测量电流，根据实物图完成电路图。
该电路为灯泡的基本电路，开关控制整个电路，电压表并联在灯泡两端，流表串联在电路中，测电路中的电流；因此从电源正极依次串联灯泡、电流表以及开关回到电源负极，最后将电压表并联在灯泡两端；如下图所示：【考点】电路的连接5.（1）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射.请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
电与磁练习题(含答案)
电与磁练习题(含答案)一、电与磁选择题1．下列作图中，正确的是（）A. 通电螺线管的极性B. 磁极间的磁感线C. 动力F1的力臂D. 上浮小球受到的力【答案】 D【解析】【解答】解：A、由图可知，电流从左端流入，右端流出，利用安培定则可知，电磁铁的左端应为N极，右端为S极，故A错误；B、在磁体外部，磁感线的特点是由N极指向S极，故B错误；C、力臂应该是从支点到力的作用线（力F所在直线）的垂直距离，如下图所示，故C错误；D、由物体的浮沉条件可知，上浮的小球受到的浮力大于重力，故D正确．故D．【分析】（1）对电磁铁，利用安培定则来判断通电螺线管的极性．（2）在磁体外部，磁感线的特点是由N极指向S极．（3）力臂是支点到力的作用线的距离，力臂与力的作用线垂直．（4）物体的浮沉条件：浮力大于重力物体上浮．2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
2020-2021年电与磁中考经典题型带答案1
2020-2021年电与磁中考经典题型带答案（word ） 1一、电与磁选择题1.下列作图中，错误的是（ ）【解析】【解答】解:A 、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A 正确;B 、此图描述了平面镜成像的规律，物像对称，故B 正确；故选C .【分析】A 、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点.B 、根据平面镜成像的特点（物像对称）判断.C 、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段.D 、根据右手螺旋定则先判断出螺线管的N 、S 极.【答案】CA.左侧为N极，a端为正极B.左侧为S极，a端为正极C.左侧为N极，b端为正极D.左侧为S极，b端为正极【答案】C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
由于电流是从电源的正极流出，经过外电路回到电源负极。
所以可以确定电源的右端为正极，左端为负极。
故答案为：C。
【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.A.甲图：它是探究电磁感应现象的装置图B.乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C.丙图：将开关闭合，小磁针的N极向右转动D.T图：电磁继电器是利用电流的热效应来工作的【答案】C【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体是否有力的作用的实验.故A错误.B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关，即向左调节滑动变阻器的滑片，电阻变小，电流变大，故电磁铁吸引大头针的数目变多，故B错误；C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极相互排斥，故小磁针的N极向右转动，故C正确；D、电磁继电器是利用电流的磁效应来工作的，故D错误；故选C.【分析】(1)闭合电路的一部分导体在磁场中切割磁感线运动，导体中有感应电流产生.(2)电磁铁的磁性强弱与电流大小和线圈的匝数有关.(3)据安培定则分析判断即可解决.(4)电磁继电器是利用电流的磁效应工作的.4.下列设备中，利用电磁感应原理工作的是()A.发电机【答案】AB.电风扇C.电热饮水机D.白炽灯3.以下关于电与磁四幅图片的描述正确的是( )【解析】【分析】要解答本题需掌握：①发电机是利用电磁感应现象工作的.②电风扇的结构和电动机的原理.③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们主要是利用电流的热效应工作的.【解答】电磁感应现象最重要的应用是发电机；而电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动；电热饮水机和白炽灯主要是利用电流的热效应工作的.故B、C、D不符合题意.故选A.5.对于图中所示的四幅图，以下说法正确的是()甲乙丙丁A.甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B.乙图中闭合开关，通电螺线管右端为N极C.丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】B 【解析】【解答】解:A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、T图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误.故选B.【分析】(1)通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；(2)安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；(3)通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的.6.小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁铁作图题及解析
1、图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是( )
A ．电磁铁始终没有磁性
B ．衔铁没有向下运动
C ．衔铁一直被电磁铁吸着不能回弹
D ．电池正、负极接反了
答案：C
解析：
通电后电磁铁有磁性，衔铁就会向下运动，A 、B 错，电池正、负极对电磁铁的磁性无影响，D 错。
关健是电路中衔铁向下运动时，不能实现电路中电流的通断，衔铁吸下来后不能回弹，故选C 。
2、(山西太原)小明设计了一种“自动限重器”如图(甲)所示，该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R 1和滑动变阻器R 2等，压敏电阻R 1的阻值随压力F 变化的关系如图(乙)所示，当货架承受的压力达
到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品，已知控制电路的电源电压U=6 V ，电磁继电器线圈的阻值忽略不计，请你解答下列问题：
(1)由图(乙)中的图像可知，随着压力F 的增大，压敏电阻R 1的阻值将___________．
(2)用笔画线代替导线将图(甲)的电路连接完整．
(3)随着控制电路电流的增大，电磁铁的磁性将__________，当电磁继电器线圈中的电流大小为30 mA 时，衔铁被吸下，若货架能承受的最大压力为800 N ，则所选滑动变阻器R 2的最大阻值至少为______________Ω．
答案：
（1）减小（2）如图所示（3）增强120
解析：
，继电器线圈所在电路为串联电路。
（3）从题乙图中查到当F=800N时，R
1=80Ω
R
2=120Ω
3、（2009河南许昌）图所示是温度自动报警器的原理图，它运用了许多物理知识，下面说法中正确的是()
A．温度计中的液体是酒精
B．电铃和电磁铁并联
C．报警器中的电磁铁运用了电流的热效应
D．电磁继电器是一种电路开关
答案：D
解析：
电磁继电器中的电磁铁是利用电流的磁效应工作的；温度计作为控制开关，它里面的液体应该是导电的汞；电铃所在的电路和电磁铁是两个各自独立的电路。
4、（2009四川成都）考试中心决定在所有考场门口安装红外线测温仪（它在电路中相当于一个自动开关），当有人携带手机等通信工具通过红外线测温仪时，红灯亮、电铃响；若人通过时绿灯亮，则表示没有携带这些通信工具，请你在图中完成该电路，使其满足上述要求（电路图连线不得交叉）
答案：如图所示
解析：
红灯亮的同时电铃响，则红灯与电铃可以串联，也可以并联，绿灯与红灯不同时工作，表明与电源直接连接，对工作电路来说，触点相当于开关。
