管子规格尺寸
管子的大小标识
钢管的表示
一、国标无缝管的表示
在国内，无缝钢管一般不采用国际标注和叫法，而使用国标标准。
比如管子外径32，厚3mm的管子则表示成：Φ32×3.0
二、国际上焊接用焊管的英制表示
在我国，国内对焊接用管采用同国际上一样的标识方法表示管子外径的大小，具体算法如下：
分管表示：(X÷8)×25.4 mm例如：4分管：(4÷8)×25.4 =12.7mm 实际上国内并不生产Φ12.7mm规格的管子，但是用它近似表示代替Φ15mm的管子。
同理：6分管：(6÷8)×25.4 =19.05mm 用Φ20mm近似表示代替。
寸管表示：Y×25.4 mm 例如：1寸管：1×25.4 =25.4mm实际上国内并不生产Φ25.4mm规格的管子，但是用它近似表示代替Φ25mm的管子。
同理日常生活中，人们习惯用几寸管来叫无缝管的大小，虽然是不对的，但是大家都认可这种叫法，于是就将焊接管中的管子外径的表示方法沿用到其他管。
管子规格及有关数据
管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435 350 14 377 9 485 400 16 426 9 535 450 18 478 9 590 500 20 529 9 640 600 24 630 10 755 700 28 720 10 860 800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。
公称管子尺寸与直径对照表
公称管子尺寸与直径数值对照表
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
塑料管也用外径表示，如De63。
其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。
比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。
以此类推，就能得到外径与公称直径的对应关系了。
国家标准架子管每米的重量为0.00384吨，全管的实际重量：0.00384*钢管长度。
外径与DN的关系。
管道尺寸规格表
管道尺寸规格表管道是一种用于输送流体的管道结构，通常由金属、塑料、玻璃等材料制成。
它们具有不同的规格和尺寸，以适应各种工业、建筑和民用应用需求。
以下是一些常见的管道尺寸规格表，供参考。
1. 钢管尺寸规格表钢管是最常见的管道类型之一，用于输送水、气体、油和其他液体。
以下是一些标准钢管的尺寸和规格：a) 外径为21.3mm的管道，壁厚1.5mm，称为“1寸”钢管；b) 外径为33.4mm的管道，壁厚2.75mm，称为“1.5寸”钢管；c) 外径为48.3mm的管道，壁厚3.25mm，称为“2寸”钢管；d) 外径为60.3mm的管道，壁厚3.6mm，称为“2.5寸”钢管；e) 外径为76.1mm的管道，壁厚3.6mm，称为“3寸”钢管；f) 外径为88.9mm的管道，壁厚4mm，称为“3.5寸”钢管；g) 外径为114.3mm的管道，壁厚4mm，称为“4.5寸”钢管；h) 外径为139.7mm的管道，壁厚4.5mm，称为“5.5寸”钢管；i) 外径为168.3mm的管道，壁厚4.5mm，称为“6.5寸”钢管；j) 外径为219.1mm的管道，壁厚6.35mm，称为“8寸”钢管；k) 外径为273.1mm的管道，壁厚6.35mm，称为“10寸”钢管；l) 外径为323.9mm的管道，壁厚6.35mm，称为“12寸”钢管。
2. PVC管尺寸规格表PVC管是一种广泛用于自来水、污水处理和工业化学品输送的管道类型之一。
以下是一些标准PVC管的尺寸和规格：a) 外径为20mm的管道，壁厚1.5mm，称为“20mm”PVC 管；b) 外径为25mm的管道，壁厚1.5mm，称为“25mm”PVC管；c) 外径为32mm的管道，壁厚1.8mm，称为“32mm”PVC管；d) 外径为40mm的管道，壁厚2mm，称为“40mm”PVC管；e) 外径为50mm的管道，壁厚2.4mm，称为“50mm”PVC管；f) 外径为63mm的管道，壁厚2.4mm，称为“63mm”PVC管；g) 外径为75mm的管道，壁厚2.9mm，称为“75mm”PVC管；h) 外径为90mm的管道，壁厚3.5mm，称为“90mm”PVC管；i) 外径为110mm的管道，壁厚4.2mm，称为“110mm”PVC管；j) 外径为160mm的管道，壁厚4.9mm，称为“160mm”PVC管。
管子尺寸规格表
管子尺寸规格表管子是一种常见的建筑材料，广泛应用于建筑、机械、电子等领域。
其尺寸规格对于各行各业都非常重要。
下面是一份管子尺寸规格表，可以帮助你了解各种管子的规格和尺寸。
1. 炭素钢管炭素钢管是一种较为常见的管材，其尺寸规格如下：1.1 焊接钢管焊接钢管是以板材或带钢为原料，经过剪切、平整、搭接焊接等工艺制成的管材。
其尺寸规格如下：外径（mm）壁厚（mm）长度（m）10-325 1.5-12 4-121.2 热轧钢管热轧钢管是采用热轧工艺制成的管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）32-630 2.5-75 4-121.3 冷拔钢管冷拔钢管是以热轧钢管为原料，在冷拔机上进行拉伸加工制成的管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）6-89 0.5-10 4-122. 不锈钢管不锈钢管是一种抗腐蚀性能极强的管材，其尺寸规格如下：2.1 焊接不锈钢管焊接不锈钢管是采用钢板或带钢为原材料，经过剪切、挤压、成型、焊接等工艺制成的管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）6-350 0.6-30 4-122.2 无缝不锈钢管无缝不锈钢管是一种采用热轧或冷拔工艺制成的管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）6-406.4 0.5-30 4-123. 焊管焊管是一种以钢板为原材料，经过卷曲、成型、焊接等工艺制成的管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）10-219.1 1.0-12 4-124. 方管方管是一种由钢板或钢带折弯、成型、焊接制成的四边形截面管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）10x10-500x500 0.6-25 4-125. 矩形管矩形管是一种由钢板或钢带折弯、成型、焊接制成的矩形截面管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）10x20-400x600 0.6-25 4-126. 钢塑复合管钢塑复合管是由内外层塑料管与钢管复合而成的管材，其尺寸规格如下：外径（mm）壁厚（mm）长度（m）20-1200 2.5-25 4-12注：以上尺寸规格仅供参考，实际尺寸规格以实物为准。

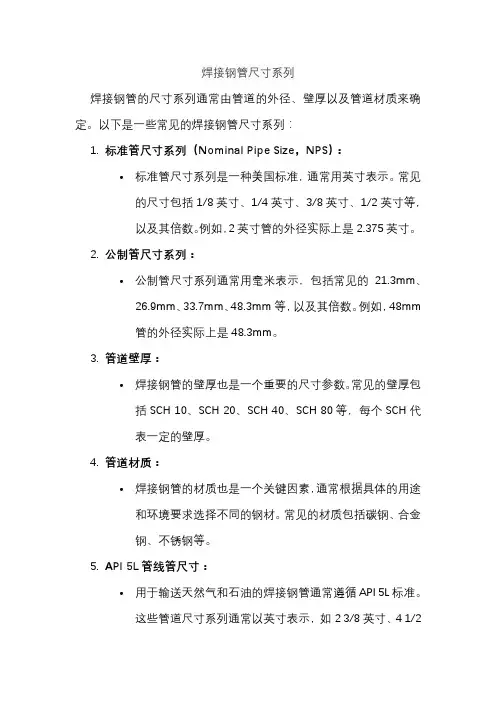

焊接钢管尺寸系列
焊接钢管尺寸系列
焊接钢管的尺寸系列通常由管道的外径、壁厚以及管道材质来确定。
以下是一些常见的焊接钢管尺寸系列：
1.标准管尺寸系列（Nominal Pipe Size，NPS）：
•标准管尺寸系列是一种美国标准，通常用英寸表示。
常见的尺寸包括1/8英寸、1/4英寸、3/8英寸、1/2英寸等，
以及其倍数。
例如，2英寸管的外径实际上是2.375英寸。
2.公制管尺寸系列：
•公制管尺寸系列通常用毫米表示，包括常见的21.3mm、
26.9mm、33.7mm、48.3mm等，以及其倍数。
例如，48mm
管的外径实际上是48.3mm。
3.管道壁厚：
•焊接钢管的壁厚也是一个重要的尺寸参数。
常见的壁厚包括SCH 10、SCH 20、SCH 40、SCH 80等，每个SCH代
表一定的壁厚。
4.管道材质：
•焊接钢管的材质也是一个关键因素，通常根据具体的用途和环境要求选择不同的钢材。
常见的材质包括碳钢、合金
钢、不锈钢等。
5.API 5L管线管尺寸：
•用于输送天然气和石油的焊接钢管通常遵循API 5L标准。
这些管道尺寸系列通常以英寸表示，如2 3/8英寸、4 1/2
英寸等。
6.压力等级：
•焊接钢管还可以根据其承受的压力等级进行分类。
常见的压力等级包括Class 150、Class 300、Class 600等，这些
常用于法兰连接的管道。
需要注意的是，以上尺寸系列可能会因国家、地区和不同的标准而有所不同。
在实际选择和应用中，应根据具体的项目要求和相关标准来确定合适的焊接钢管尺寸。
管道公称通径相关规格尺寸
公称通径相关规格尺寸DN15,DN20,DN25是外径。
四分管和六分管的直径1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
(公称通径的数值不是内外径之平均值，请作者核实）DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；[编辑本段]【采用公称通径的目的】为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
[编辑本段]【公称直径定义】公称直径是指：水流实际流过的管道横截面积的直径。
（此句有误，请该编辑者核实）它略小于管道的实际内径，因为我们在设计管道流量的过程中，是假设与管道壁接触的液体是不流动的。
（此句有误，请该编辑者核实）[编辑本段]【公称通径的表示方法】公称通径用字母“DN”后面紧跟一个数字标志来表示，作为标志符号，符号后面注明单位为毫米的尺寸。
钢管管道规格(公称-外径表示)
40Mn2 840 45Mn2 840
水、油 540 水、油 885 735 12 217 水、油 550 水、油 885 735 10 217
27SiMn 920
水 450 水、油 980 835 12 217
40MnB 850
油 500 水、油 980 785 10 207
45MnB 840
油 500 水、油 1030 835 9 217
压力管道标准分类， 大外径系列，规格，DN-公称直径，Ф－外径， DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，DN40—Ф45mm， DN50—Ф57mm，DN65—Ф76mm，DN80—Ф95mm，DN100—Ф114mm，DN125—Ф140(146)mm， DN150—Ф168mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф245mm，DN250—Ф299mm， DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，DN450—Ф480mm，DN500—Ф530(529)mm， DN550—Ф560(559)mm；DN600—Ф630mm；DN650—Ф666mm；DN700-Ф720； DN750-Ф762；DN800-Ф820；DN850-Ф870；DN900-Ф920；DN950-Ф965； DN1000-Ф1020；DN1050-Ф1090；DN1100-Ф1120；DN1200-Ф1220；DN1300-Ф1320； DN1400-Ф1420；DN1500-Ф1520；DN1600-Ф1620；DN1700-Ф1720； DN1800-Ф1820；DN1900-Ф1920；DN2000-Ф2020；DN2200-Ф2220；DN2400-Ф2420 小外径系列，规格，DN-公称通径或称平均外径，Ф－外径， DN15—Ф22mm，DN20—Ф27mm，DN25—Ф34mm，DN32—Ф42mm，DN40—Ф48mm，DN50—Ф60mm， DN65—Ф73mm，DN80—Ф89mm，DN100—Ф108mm，DN125—Ф133mm，DN150—Ф159(152)mm， DN175—Ф180mm， DN200—Ф203mm，DN225—Ф245mm，DN250—Ф273mm，DN300—Ф324mm，DN350—Ф356(351)mm， DN400—Ф406mm，DN450—Ф457mm，DN500—Ф508mm，DN550—Ф560(559)mm，DN600—Ф610mm； DN650—Ф660mm；DN700-Ф711；DN750-Ф762；DN800-Ф813；DN850-Ф864；DN900-Ф914； DN950-Ф965；DN1000-Ф1016；DN1100-Ф1118；DN1200-Ф1219； DN1300-Ф1321；DN1400-Ф1422；DN1500-Ф1524；DN1600-Ф1626； DN1700-Ф1727；DN1800-Ф1829；DN1900-Ф1930；DN2000-Ф2032；DN2200-Ф2235；DN2400-Ф2438 公称直径对应(DN A/B 系列英制)钢管外径 A 系列为国际通用系列(俗称英制管)B 系列为国内沿用系列(俗称公制管)(mm) 公称直径 钢管外径 A 系列(英制管) B 系列(公制管) DN10 17.2 14 DN 15 21.3 18 DN 20 26.9 25 DN 25 33.7 32 DN 32 42.4 38 DN 40 48.3 45 DN 50 60.3 57 DN 65 76.1 76 DN 80 88.9 89 DN 100 114.3 108 DN 125 139.7 133 DN 150 168.3 159 DN 200 219.1 219 DN 250 273 273 DN 300 323.9 325 DN 350 355.6 377 DN 400 406.4 426 DN 450 457 480 DN 500 508 530
常用管子尺寸规格表
基本识序号A 连接附件一法兰连接:搭焊、对焊、扁圆形焊接钢法兰1搭焊钢法兰不能承受较高压力GB573-65P g ≤1.6MPa t≤300°C DN=20~50,Pg=0.6/1.0/1.6MPa 均为同一规DN=65~150,Pg=0.6/1.0为同一规格尺DN=175~500,Pg=0.6/1.0/1.6MPa 则分别为注:规格尺寸是指:法兰的外径D、螺孔中心圆直螺孔直径d、螺孔个数n等不同方面2对焊钢法兰蒸汽、压缩空气、液压等高温高压GB574-65P g ≤2.5MPa；t≤400°CDN=20~3003扁圆形焊接钢法兰扁圆形，只使用两个螺栓连接，GB581-65P g ≤0.6MPa；t≤200°C；DN=15~654法兰标准的标记：法兰16050GB573-65P g=1.6MPa；DN=50mm；GB573-655连接螺栓的选用：材料为优质碳钢，螺栓的钢度大于螺母二螺纹连接1管子螺纹接头：Pg≤1.6MPa；t≤250°C；2卡套接头：Pg≤1MPa 3由任接头：Pg≤0.6MPa；t≤100°C三夹布胶管连接：Pg≤0.6MPa；t≤80~100°C；DN≤80四焊接连接：对一些不需要拆卸的管子可采用此方法。
1对接焊：壁厚δ≤3mm 时，直管对接，间隙壁厚3＜δ＜16mm时，管口作60的坡口，间2套接焊：套管材料与连接管子需要相同材套入长度≥5δ，套管厚度≥1.25δ;套管内3搭接焊:先对管子进行扩口,扩口后的内径比插入长度为15~20mm,一船紫铜管采用此法.五膨胀接头1弯管式膨胀接头管子的马脚只能装在接头的两端,严禁装在2波形膨胀接头:不锈钢\紫铜\胶质三种,承受压力小,只能用于低压管路.B 常用阀件一截止阀:法兰式/外螺纹/内螺纹式.1直通(A型)截止阀阀件上的箭头方向须与介质的流向一致材料:铸铁/铸钢/锻钢/铸铜2直角(B型)若箭头不清,则以:低进高出的原则.公称压力(Mpa)公称通径 DN=mm 适用介质1法兰铸铁截止阀GB590-76165~150海水、淡水、燃油和1.620~50t≤225°C的蒸汽2法兰铸钢截止阀GB584-76165~150淡水、滑油、燃油和1.6125~150t≤300°C的蒸汽2.520~150465~150淡水、滑油、燃油和6.420~50t≤400°C的蒸汽3外螺纹锻钢截止阀415~32 空气、淡水、滑油、燃油和t≤400°C的蒸汽GB594-76106~32 空气、淡水、滑油、燃油4外螺纹铸铜截止阀0.6 J11W-10T1标记示例:截止阀A25050 GB584-76 表示:DN=50,Pg=2.5MPa=25Kg/cm2 直通型二止回阀又称单向阀(没有阀柄的那种)1升降式:也有直通(A型)及直角(B型),连接方式:法兰式/内螺纹式/外螺纹式.公称压力(Mpa)公称通径 DN=mm适用介质1)法兰铸铁止回阀GB592-650.6/1.020~150海水、淡水、燃油和1.620~50t≤225°C的蒸汽2)法兰铸钢止回阀GB586-76165~125海水、滑油、燃油和2.520~100t≤300°C的蒸汽3)法兰青铜止回阀GB589-650.6/1.0/1.625~125海/淡水、燃/滑油和2.520~100t≤250°C的蒸汽升降式止回阀,直通式只能装在水平管路上,而不能装在垂直管路上.(如要垂直安阀体的箭头方向须与工作介质的流通方向一致.(或低进高出原则)2防浪阀10~50 海/淡水、滑油、燃油和t≤225°C的蒸汽三截止止回阀:具有截止与止回双重作用(直通式只能装在水平管路上,而不能装截止止回阀与截止阀外形相同,截止止回阀的阀杆顶部涂有黄色油漆.四闸阀:阀杆固定式/阀杆上升式.安装阀杆上升式闸阀时,要留出足够的高度空间,可不考虑阀的进出口,可装于任五碟阀六阀箱:吸入/排出/调拨式阀箱.七旋塞:俗称:考克!直通/L型/T型八减压阀:蒸汽减压阀/压缩空气减压阀1)顺时针旋转手轮(调节螺栓)压力升高.2)减压阀应按箭头方向垂直安装开水平九安全阀:开启压力一般为工作压力的1.1倍.1)弹簧式安全阀必须直立安装,2)安全阀出口应无阻力的现象,3)出口不得对准走B 滤器1海水滤器:须按箭头方向直立安装于便于清理和检查之处.2油滤器3气(汽)滤器:按箭头方向直立安装于水平管路上.C 管路常用密封材料1石棉橡胶板:高压/中压/低压石棉橡胶板;耐油石棉橡胶板.2橡胶:纯橡胶/不含毒质的白橡胶.3紫铜:使用前,一定要退火处理4压板5聚四氟乙烯密封带:俗称,生料带.使用时,顺时针缠绕管接头上.6红粉厚白漆混合填料D管子支架一夹马支架:包角双面焊,露天甲板/水舱/冷藏等处需镀锌,振动剧裂的地方,采用管子支架的间距:DN80,钢管2900/铜管2400DN15,钢管800/铜管800DN100,钢管3200/铜管2700DN20,钢管1000/铜管1000DN125,钢管3600/铜管3000DN25,钢管1400/铜管1200DN150,钢管3900/铜管3300DN32,钢管1700/铜管1500DN200,钢管4500/铜管3800DN40,钢管2000/铜管1700DN250,钢管5000/铜管4300DN50,钢管2200/铜管1900DN300,钢管5500/铜管4700DN65,钢管2600/铜管2100DN350,钢管6000/铜管5000二U型支架:A/B/C/D/E型三多联支架四管子支架在船上的安装位置:尽量装焊在就近的纵桁、横梁、肋骨、肘板、扶强不宜装焊部位：船体的强力甲板、主要构件的焊缝周围50mm范围内。
管径对照表
管径对照表在工程中，管径和阀门的大小需要匹配才能保证正常运行。
以下是常用管径和阀门DN尺寸的对照表：1英寸=25.4毫米=8英分1/2英寸=四分(4英分) DN153/4英寸=六分(6英分) DN202分管DN84分管DN156分管DN201英寸DN251.2英寸DN321.5英寸DN402英寸DN502.5英寸DN653英寸DN804英寸DN1006英寸DN1508英寸DN20010英寸DN25012英寸DN300根据GB/T-2001，管径应以毫米为单位表示。
不同管材的管径表示方式如下：1.对于水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，应以公称直径DN表示。
2.对于无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，应以外径×XXX表示。
3.对于钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，应以内径d表示。
4.对于塑料管材，应按照产品标准的方法表示。
5.如果使用公称直径DN表示管径，则需要有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）。
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。
需要注意的是，DN是管道的公称直径，不是外径也不是内径。
它与英制单位有关，通常用来描述镀锌钢管。
De则是管道的外径，一般用于描述无缝钢管、PVC等塑料管道以及其他需要明确壁厚的管材。
在不涉及壁厚的情况下，我们通常使用DN来标注焊接钢管。
在管道施工中，正确区分De和DN的规格非常重要。
常用的20、25、32等管道规格指的是De而不是DN，这个细微的差别在采购和施工过程中可能会导致损失。
因此，我们需要确保在施工前理解和确认规格。
在管道连接方面，丝扣和法兰连接是两种常见的方式。
虽然还有其他连接方式，但使用较少。
镀锌钢管和PPR管都可以采用这两种连接方式，但在直径小于50的管道中，使用丝扣更方便，而在直径大于50的管道中，使用法兰更可靠。
PVC管规格对照表
PVC管规格对照表PVC管是一种广泛应用于建筑、冶金、化工等领域的管道材料。
不同规格的PVC管具有不同的外径、内径和壁厚，可以满足不同工程项目的需求。
本文将为您提供PVC管规格对照表，便于您选择合适的管道规格。
1. PVC管规格说明PVC管的规格一般由外径、内径和壁厚三个参数来表示。
外径指管道外部的直径，内径指管道内部的直径，壁厚指管道壁的厚度。
规格数字一般以毫米为单位表示。
2. 常见以下是常见的PVC管规格对照表，仅供参考：规格(mm) 外径(mm) 壁厚(mm) 内径(mm)20 20 2 1625 25 2 2132 32 2.4 27.240 40 2.4 35.250 50 2.4 45.263 63 3 5775 75 3.5 6890 90 4 82110 110 4.2 101.6140 140 4.5 131160 160 5 150200 200 6 188250 250 7 236315 315 8 299请注意，以上表格中的规格仅为常见规格，实际项目中可能会有其他规格的PVC管。
3. 如何选择合适的PVC管规格在选择合适的PVC管规格时，需要根据具体的工程需求来确定。
以下是一些建议：(1) 确定管道系统的工作压力和温度，根据相关规范和标准选取适当的管道规格。
(2) 考虑流体的输送量和速度，以及管道的流阻。
较大的流量可能需要更大直径的管道。
(3) 考虑管道的连接方式，例如使用胶水、热熔等，不同连接方式可能对管道的规格有一定影响。
(4) 建议咨询专业的工程师或供应商，他们能够根据您的具体需求提供更准确的建议。
4. PVC管规格对照表的应用PVC管规格对照表可以在工程设计、材料采购等环节中起到重要的参考作用。
工程师可以根据具体规格要求，选择合适的管道规格。
采购人员可以根据对照表了解不同规格的PVC管的外径、内径和壁厚，以方便采购和供应链管理。
总结：本文为您提供了PVC管规格对照表，让您更方便地选择适合的管道规格。
管道尺寸规格表
管道尺寸规格表第一篇：管道尺寸规格表（一）管道尺寸是指管子的直径、长度、厚度等参数的规定。
各种管道的尺寸规格均有标准化的要求，以方便生产、销售与使用，下面是一些常用的管道尺寸规格表。
一、无缝钢管1、国际标准管道尺寸（单位：mm）公称直径外径跨度允许偏差允许壁厚偏差16 16 ±0.5 －18 1820 2021 21.3 ＋0.5 -0.122 22.223 23.625 25 ±0.627 26.9 ＋1.0 -0.330 30 －±0.432 31.8 －±0.834 33.435 3438 38 －±0.640 42 48 4550 57 60 63 70 76 89 108 133 159 2192、国内标准管道尺寸（单位：mm）DN（公称直径）外径壁厚10 14 215 20 2.520 25 2.525 32 3.232 42 3.540 48 3.550 60 3.565 76 480 89 4100 108 4.5125 133 4.5150 159 4.5200 219 6.0二、螺旋钢管1、国际标准管道尺寸（单位：mm）公称直径（DN）外径允许偏差最小壁厚529 529.3 ＋1.6 -0.8 5.0630 630 － 6.0720 720 － 6.0820 820 － 8.01020 1020 － 8.01220 1220 － 8.81420 1420 － 10.01620 1620 － 10.02、国内标准管道尺寸（单位：mm）DN（公称直径）外径壁厚219 219 －273 273 5-8325 325 5-8377 377 6-8426 426 6-10478 478 6-10529 529 6-10630 630 6-12720 720 6-12820 820 8-14920 920 8-141020 1020 8-16第二篇：管道尺寸规格表（二）三、镀锌钢管1、国际标准管道尺寸（单位：mm）公称直径（DN）外径允许偏差最小壁厚15 21.3 － 2.7520 26.9 － 2.7525 33.7 － 3.2532 42.4 － 3.2540 48.3 － 3.2550 60.3 － 3.665 76.1 － 4.080 88.9 － 4.0100 114.3 － 4.0125 139.7 － 4.52、国内标准管道尺寸（单位：mm）DN（公称直径）外径壁厚15 21.3 2.820 26.9 2.825 33.7 3.232 42.4 3.540 48.3 3.550 60.3 3.865 76.1 4.080 88.9 4.0100 114.3 4.5125 139.7 5.0四、塑料管道1、PVC-U（聚氯乙烯）管道尺寸（单位：mm）DN（公称直径）缩径系数壁厚最小外径20 0.159 2.3 20.825 0.152 2.8 26.332 0.147 3.6 33.440 0.145 4.5 41.250 0.140 5.6 50.463 0.136 7.1 63.375 0.134 8.4 75.490 0.129 10.1 91.2110 0.126 12.3 111.4140 0.121 15.7 141.8160 0.119 17.9 162.2200 0.114 22.4 202.2225 0.113 25.0 226.5250 0.111 27.8 251.6280 0.109 31.3 282.6315 0.107 35.2 317.82、PE（聚乙烯）管道尺寸DN（公称直径）外径壁厚20 25.4 2.025 31.8 2.332 40.8 2.940 50.4 3.750 63.4 4.663 79.8 5.875 95.0 6.890 114.0 8.2110 138.0 10.0125 159.0 11.4140 174.0 12.7160 199.0 14.6200 250.0 18.2第三篇：管道尺寸规格表（三）五、铸铁管道1、国际标准管道尺寸（单位：mm）公称直径长度32 400040 400050 400065 400080 400090 4000100 4000125 4000150 4000200 4500250 5000300 5500350 6000400 6500450 7000500 7500600 80002、国内标准管道尺寸（单位：mm）DN（公称直径）长度40 300050 300065 300080 3000100 3000125 3500150 3500200 3500250 4500300 5000350 5500400 6000450 7000500 7500六、PEX管道1、PEX-A管道尺寸（单位：mm）DN（公称直径）壁厚（mm）最大工作压力（Mpa）16 2.0 1.2520 2.3 1.0025 2.8 0.8032 3.6 0.6340 4.5 0.5050 5.6 0.4063 7.1 0.322、PEX-B管道尺寸（单位：mm）DN（公称直径）壁厚（mm）最大工作压力（Mpa）16 2.0 0.7220 2.3 0.5725 2.8 0.4532 3.6 0.3440 4.5 0.2750 5.6 0.2263 7.1 0.18以上是一些常用的管道尺寸规格表，为方便读者了解，还可以根据自己的需求进行查询和调整。
钢管管道规格(公称,外径表示)
40Cr 850
油 520 水、油 980 785 9 207
45Cr 840
油 520 水、油 1030 835 9 217
50Cr 830
油 520 水、油 1080 930 9 229
38CrSi 900
油 600 水、油 980 835 12 255
12CrMo 900
空 650 空 410 265 24 179
三、在管道的规格上没有绝对的换算公式，对于小于 100 只能以 1 寸=25 来模糊计算，取其相近的数，对
于大于 100 的管子用 1 寸=25 可以完全匹配计算。 常用的如下：
公称直径 DN6 对应的俗称 1 分 公称直径 DN8 对应的俗称 2 分
￠10×1
公称直径 DN10 对应的俗称 3 分 ￠15×1.5
DN 60ቤተ መጻሕፍቲ ባይዱ 610 630
DN 700 711 720
DN 800 813 820
DN 900 914 920
DN 1000 1016 1020
DN 1200 1219 1220
DN 1400 1422 1420
DN 1600 1626 1620
DN 1800 1829 1820
DN 2000 2032 2020 1 分＝1/8 寸＝DN6 2 分＝1/4 寸＝DN8 3 分＝3/8 寸＝DN10 4 分＝1/2 寸＝DN15 6 分＝3/4 寸＝ DN20 8 分＝1 寸 ＝DN25 4 分管,是以英制尺寸来表示的，也就是 4 英分管。英制尺寸的表示方法为：1 英尺(1’)=12 英寸(12’’)；1 英 寸=8 英分。英分用 1/8’’，1/4’’，3/8’’，1/2’’，5/8’’，3/4’’，7/8’’表示。1 英分=125 英丝，1 英寸=1000 英丝。 (三) 英制尺寸换成“米制”尺寸 1 英寸=25.4 毫米,即是”米制”尺寸。如：5/8’’×25.4=15.875 毫米； 5/16’’×25.4=7.938 毫米。4 分管也是 1/2’’×25.4=12.7mm 、6 分管 3\4"---管道公称直径近似 19mm、 1 寸 管 1"---管道公称直径近似 25.4mm。 外径公称通径 DN1800 壁厚无缝钢管优碳钢、低合金钢管的纵向力学性能 牌号 抗拉强度 ób／MPa 屈服点 ós/MPa 断后伸长率 δ5(％) 压扁试验 平板间距 H/mm
