西工大18春《机械原理》在线作业1、C2、D3、D4、B5、A一、单选题共5题，12.5分1、两构件以面接触所构成的运动副称为（）。
A副B高副C低副D运动副正确答案是：C2、机构是由许多刚性构件通过（）联接而成的。
A转动副B高副C低副D运动副正确答案是：D3、机械中各执行机构、执行构件完成工艺动作的时序协调，是由（）来解决的。
A机构简图B机构运动简图C机械运动简图D机械运动循环图正确答案是：D4、组成机械和机器的主要和基本部分是（）。
A构件B机构C机架D运动链正确答案是：B5、机械原理研究的对象是（）。
A机械B机构C机器D构件正确答案是：A二、多选题共20题，50分1、构件在回转过程中产生的不平衡惯性力，不仅会在运动副中引起附加的动载荷，从而增大运动副中的摩擦和构件中的内应力，从而降低了（）。
A机械重力B机械效率C机械功率D使用寿命正确答案是：BD2、用解析法作机构运动分析的关键是依据（）。
A机构运动简图B三心定理C机构示意图D运动矢量方程正确答案是：AC3、利用连杆机构可以很方便地达到（）等目的。
A改变运动的传递方向B扩大行程C实现增力D远距离传动正确答案是：ABCD4、渐开线齿轮的基本参数有（）。
A齿数B模数C压力角D齿顶高系数E顶隙系数正确答案是：ABCDE5、机构速度分析的图解法可分为（）。
A绝对瞬心B相对瞬心C矢量方程图解法D解析法正确答案是：ABC6、运功副反力是运动副两元素接触处彼此作用的（）的合力。
A重力B正压力C摩擦力D平衡力正确答案是：BC7、绘制机构运动简图的主要步骤是（）。
A搞清机械的实际构造和运动情况B查明该机构是由多少构件组成的C各构件之间构成了何种运动副D恰当的选择投影面E选择适当的比例尺进行绘制正确答案是：ABCDE8、机构变异的方法很多，较常用的有（）。
A改变构件的机构形状B改变构件的运动尺寸C选不同的构件为机架D选不同的构件为原动件E增加辅助构件正确答案是：ABCDE9、刚性转子的平衡实验包括（）。
西工大18春《机械原理》在线作业
【奥鹏】[西北工业大学]西工大18春《机械原理》在线作业试卷总分:100 得分:100第1题,两构件以面接触所构成的运动副称为（）。
A、副B、高副C、低副D、运动副第2题,机构是由许多刚性构件通过（）联接而成的。
A、转动副B、高副C、低副D、运动副第3题,机械中各执行机构、执行构件完成工艺动作的时序协调，是由（）来解决的。
A、机构简图B、机构运动简图C、机械运动简图D、机械运动循环图第4题,组成机械和机器的主要和基本部分是（）。
A、构件B、机构C、机架D、运动链第5题,机械原理研究的对象是（）。
A、机械B、机构C、机器D、构件第6题,构件在回转过程中产生的不平衡惯性力，不仅会在运动副中引起附加的动载荷，从而增大运动副中的摩擦和构件中的内应力，从而降低了（）。
A、机械重力B、机械效率C、机械功率D、使用寿命,D第7题,用解析法作机构运动分析的关键是依据（）。
A、机构运动简图B、三心定理C、机构示意图D、运动矢量方程,C第8题,利用连杆机构可以很方便地达到（）等目的。
A、改变运动的传递方向B、扩大行程C、实现增力D、远距离传动,B,C,D第9题,渐开线齿轮的基本参数有（）。
A、齿数B、模数C、压力角D、齿顶高系数E、顶隙系数,B,C,D,E第10题,机构速度分析的图解法可分为（）。
A、绝对瞬心B、相对瞬心C、矢量方程图解法D、解析法,B,C第11题,运功副反力是运动副两元素接触处彼此作用的（）的合力。
A、重力B、正压力C、摩擦力D、平衡力,C第12题,绘制机构运动简图的主要步骤是（）。
A、搞清机械的实际构造和运动情况B、查明该机构是由多少构件组成的C、各构件之间构成了何种运动副D、恰当的选择投影面E、选择适当的比例尺进行绘制,B,C,D,E第13题,机构变异的方法很多，较常用的有（）。
A、改变构件的机构形状B、改变构件的运动尺寸C、选不同的构件为机架D、选不同的构件为原动件E、增加辅助构件,B,C,D,E第14题,刚性转子的平衡实验包括（）。
奥鹏西工大18秋《机械制造基础(含材料)》在线作业答案
西工大18秋《机械制造基础（含材料）》在线作业
淬硬工件表面的精加工，一般采用（）。
A.车削
B.铣削
C.磨削
D.刨削
标准选择:C
厚度较大的焊接容器、精度和尺寸稳定性要求高的重要焊接结构焊后应进行的热处理方法是()。
A.低温回火
B.完全退火
C.去应力退火选项
D.扩散退火选项
标准选择:C
在压力加工过程中，为改善坯料塑性时，下列()情况最好。
A.坯料三向受压
B.坯料两向受压
C.坯料三向受拉
D.坯料两向受拉
标准选择:A
在金属切削过程中，切削运动可分为___________和___________。
其中____________消耗功率最大，速度最高。
（）
A.主运动；进给运动；进给运动
B.主运动；进给运动；主运动
C.主运动；机械运动；主运动
D.主运动；主运动；机械运动
标准选择:B
根据产品的大小和生产纲领的不同，机械制造可分为：________________________等不同的类型。
（）
A.成批生产、小批量生产、大量生产。
西北工业大学机械制图大作业A卷
西北工业大学网络教育学院2016年4月大作业学习中心：课程名称：机械制图B卷□考试时间120分钟考试形式：大作业A版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.Users may use the contents or services of this article for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.Reproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.。
2018年秋季学期18级机械制图期末考试试题
2018年秋季学期18级机械制图期末考试试题姓名：班别：总分：一、填空题（每空2分，共40分）1、丁字尺用于画水平线以及与三角板配合画垂直线及各种150倍数角的斜线。
它由构成。
2、分规用于尺寸和等分线段。
3、绘图铅笔的铅芯有软硬之分，分别用字母B和H表示，B前面的数字越大表示铅芯愈，H前面的数字愈大表示铅芯愈硬，HB表示铅芯软硬适中。
4、图样是生产中重要的技术文件。
为了便于生产和技术交流必须对图样的格式、画法、尺寸标注等作出统一规定，这些规则就是有关制图的国家标准。
国家标准简称“国标”,用代号“”表示。
5、为了便于图样的保管和使用，国标对图纸幅面尺寸和格式作了统一规定。
绘图时，应优先采用5种基本幅面，其代号为：。
6、图样中的图形与其实物相应要素的线性尺寸之比，称为：。
7、无论采用何种比例，图样中所注的尺寸数值均应是物体的真实大小，与绘图的比例。
（填“有关”或“无关”）8、图样中书写的字体必须做到：字体工整、、间隔均匀、排列整齐。
9、尺寸是图样的重要内容之一，必须按国标规定正确标注。
一个完整的尺寸应有尺寸界线、尺寸线及其终端和三部分组成。
10、一直线（或平面）对另一直线（或平面）的倾斜程度称为：。
（填“斜度”或“锥度”）其大小用两者夹角的正切表示，并把比值写成1：n的形式。
11、用一圆弧光滑地（填“连接”或“相交”）相邻两已知线段（直线或圆弧）的作图方法，称为圆弧连接。
12、尺寸按其在图形中所起的作用，可分为两类：定位尺寸和尺寸。
13、标注定位尺寸时，不要考虑尺寸基准。
标注定位尺寸的起点称为：。
14、国标规定，以目测估计图形与实物的比例，按一定画法要求徒手（或部分使用仪器）绘制图，称为。
（填“草图”或“手绘”）15、投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法。
投影法分为两类：中心投影法和，它们的投射线相互平行。
16、投射线垂直于投影面的平行投影法称为正投影法。
它有三个特性：真实性、积聚性和。
4月全国自考工程制图试题及答案解析

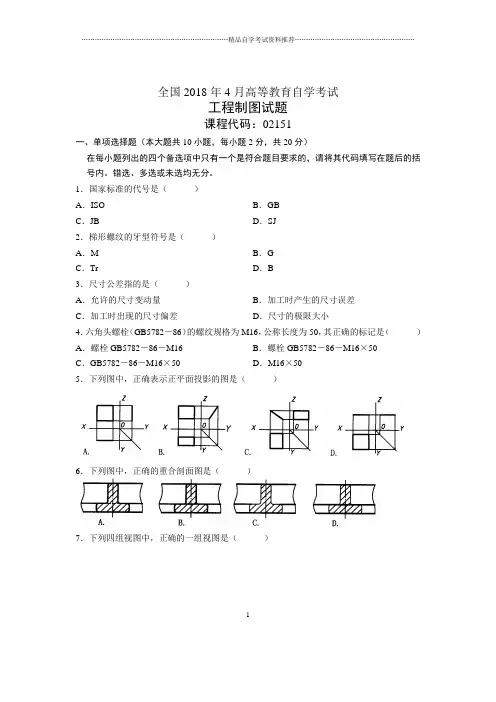

全国2018年4月高等教育自学考试工程制图试题课程代码：02151一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．国家标准的代号是（）A．ISO B．GBC．JB D．SJ2．梯形螺纹的牙型符号是（）A．M B．GC．Tr D．B3．尺寸公差指的是（）A．允许的尺寸变动量B．加工时产生的尺寸误差C．加工时出现的尺寸偏差D．尺寸的极限大小4．六角头螺栓（GB5782－86）的螺纹规格为M16，公称长度为50，其正确的标记是（）A．螺栓GB5782－86－M16 B．螺栓GB5782－86－M16×50C．GB5782－86－M16×50 D．M16×505．下列图中，正确表示正平面投影的图是（）6．下列图中，正确的重合剖面图是（）7．下列四组视图中，正确的一组视图是（）18．下列图中，螺孔尺寸标注正确的图是（）9．下列四组视图中，正确的一组视图是（）10．下列四组视图中，尺寸标注正确的一组视图是（）二、点线面作图题（6分）11．在水平面ABC内求作直线MN，MN长20且平行于BC，M点在AB上，N点在AC2上。
三、截交线作图题（8分）12．已知立体的左视图，补画主视图和俯视图中截交线的投影（保留作图线）。
四、相贯线作图题（8分）13．已知立体的左视图，补画主视图和俯视图中相贯线的投影。
3五、组合体作图题（10分）14．已知立体的主视图和俯视图，求左视图（虚线不能省略）。
4六、轴测图作图题（6分）15．根据给定的三视图，画全立体的正等轴测图。
七、组合体尺寸标注题（10分）16．标注组合体的尺寸，尺寸数值按1︰1在图中量取后取整数。
5八、表达方法作图题（10分）17．根据给出物体的主视图和俯视图，在中间空白线框内将主视图画成半剖视图。
6九、标准件和常用件作图题（8分）18．补全螺栓连接图主视图和俯视图中所缺的线。
西工大画法几何与机械制图(下)B卷18年10月作业考核(答案)(新)
学号
所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。
西北工业大学网络教育学院 2018 年 10 月大作业
课程：
Hale Waihona Puke 画法几何与机械制图（下）考试形式：大作业
A 卷□ B 卷√
姓名
考试日期
年 月 日 考试成绩
一、（100 分）根据第二页上端盖零件的轴测图和图上所标注的尺寸以及辅助说明，在 A3 图纸上绘制端盖零件图。要求视图、尺寸、技 术要求完整并填写标题栏。
放弃很简单，但你坚持到底的样子一定很酷！
1
所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。
放弃很简单，但你坚持到底的样子一定很酷！
2
西工大18春《画法几何与机械制图(下)》在线作业
------------------------------------------------------------------------------------------------------------------------------(判断题) 1: 左右手件简化画法不属于特定画法。
A: 错误B: 正确正确答案:(判断题) 2: 画组合体视图的基本法方是应用形体分析法。
A: 错误B: 正确正确答案:(判断题) 3: 断面分为移出断面和重合断面。
A: 错误B: 正确正确答案:(判断题) 4: 剖视图分为全剖视图、半剖视图和局部剖视图。
A: 错误B: 正确正确答案:(判断题) 5: 轴测图是将物体连同其参考直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得到的具有立体感的图形。
A: 错误B: 正确正确答案:(判断题) 6: 从形体分析角度来说，组合体都是由基本体叠加、切割而成。
因此，应先分析组合体的尺寸标注，然后再分析基本体的尺寸标注。
A: 错误B: 正确正确答案:(判断题) 7: 在特定结构或要素画法中，钢筋可用单根粗实线表示。
A: 错误B: 正确正确答案:(判断题) 8: 正轴测投影分三种：正等轴测投影、正二等轴测投影和正三等轴测投影。
A: 错误B: 正确正确答案:(判断题) 9: 画轴测剖视图的方法由两种：先画后剖和先剖后画。
A: 错误B: 正确正确答案:(判断题) 10: 简化画法应避免不必要的视图和剖视图。
A: 错误B: 正确正确答案:(判断题) 11: 多个立体相交相贯线的求法和两个立体相交相贯线的求法是不一样的。
------------------------------------------------------------------------------------------------------------------------------A: 错误B: 正确正确答案:(判断题) 12: 真实尺寸注法属于规定注法。
2018年秋《机械制图》期末试卷(理论)
第1页 （共4页）第2页 （共4页）密封 答内 线准不题XX 市xx 区xx 职业教育中心XXXX 级机械加工制造类专业《机械制图》期末试卷注 意 事 项1.考试时间：90分钟，本试卷所有题目均在答题卡上作答。
2.请首先按要求在试卷标封处填写您的班级、姓名、学号。
3.请仔细阅读各种题目的回答要求，在规定位置填写答案。
4.不要在试卷上乱写乱画，不要在标封区填写无关内容。
题号一 二 三 四 总分 得分评分人一、填空题（每空1分，共20分，将答案填写在答题卡上）1、机械图样中的尺寸，一般情况采用的单位是（ ）。
A 、Km B 、dm C 、cm D 、mm2、不属于平面图形中线段分析的是（ ）。
A 、已知线段B 、中间线段C 、连接线段D 、尺寸分析 3、正投影法的基本性质主要有真实性、积聚性和（ ）。
A 、类似性B 、特殊性C 、统一性D 、普通性 4、直线AB 平行于H 面上的投影是（ ）。
A 、实长不变B 、长度缩短C 、聚为一点D 、都有可能 5、在机械图样中，图框线采用的线型是（ ）。
A 、粗实线B 、细实线C 、波浪线D 、虚线 6、两孔中心距的尺寸是 （ ）。
A 、外形尺寸、B 、定形尺寸、C 、定位尺寸、D 、总体尺寸 7、主、左视图间的对应关系为（ ）。
A 、长对正B 、宽相等C 、高平齐D 、高相等 8、俯视图反映物体的方位是（ ）。
A 、上下和前后B 、前后和左右C 、上下和左右D 、长度和宽度 9、圆柱体在其轴线所垂直的投影面上的投影为圆，则另两个投影是（ ）。
A 、均为圆 B 、均为矩形 C 、均为直线 D 、均为椭圆 10、一张A1图纸可裁A4图纸（ ）张。
A 、4B 、8C 、16D 、32 11、俯视图的投影面是（ ）。
A 、V 面B 、W 面C 、H 面D 、Q 面 12、平行投影法中，称为正投影法的是（ ）。
A 、物体与投影面垂直B 、投射线与物体垂直C 、投射线与投影面垂直D 、投射中心与投射线垂直 13、不属于投影面平行线的三种位置关系的是（ ）。
18级《机械制图》期考试卷
2018年秋季期18级《机械制图》期末考试试卷
命题教师：
班别：18数控班 18模具班 18机器人一、二、三班学号：姓名：_________
一、填空题（每空2分，16分）
1.圆柱被平面截切后产生的截交线形状有两平行直线、、三种。
2.组合体的视图上，一般应标注出定形、和三种尺寸，标
注尺寸的起点称为尺寸的。
3.表达形体外部形状的方法，除基本视图外，还
有、、、剖视图四种视图。
二、单项选择题：（每空2分，10分）
1.表面粗糙度中，Ra的单位为（）
A 微米
B 毫米
C 厘米
D 米
2.已知圆柱截切后的主、俯视图，正确的左视图是（）
3.已知物体的主、俯视图，正确的左视图是（）。
4.在下图中选出正确的剖视图（）
5.在下图中选出正确的断面图（）
三、根据三视图画出正等轴侧图，尺寸在图上量取。
（16分）
四、根据轴侧图，补画三视图中所缺的线条。
（10分）
1.根据主、俯视图，补画左视图（5分）
2.补画三视图中所缺的线条（5分）
五、用两个相交的剖切面，将主视图画成全剖视图。
（10分）
六、画出两个移出断面图。
（10分）
七、看懂零件图，并回答下面问题。
（每空2分，共28分）
1.导套零件的材料为，画图比例为，主视图采用的是剖视图。
2.的基本尺寸为，最大极限尺寸是，最小极限尺寸是，公差是。
3.导套表面粗糙度要求最高的表面是，代号为。
4.越程槽3×0.5表示槽宽，槽深，槽的定位尺寸为。
5.直径为∅38圆柱长为，其表面粗糙度的代号为。
2018年秋《机械制图》期末试卷(理论)2
第1页 （共6页）第2页 （共6页）XX 市XX 区XXXX 职业学校XX 级升学班《机械制图》期末试卷注 意 事 项1.考试时间：90分钟。
2.请首先按要求在试卷标封处填写您的班级、姓名、学号。
3.请仔细阅读各种题目的回答要求，在规定位置填写答案。
4.不要在试卷上乱写乱画，不要在标封区填写无关内容。
一、单项选择题（共10小题，每小题3分，共30分）1、按照2:1的比例画实际直径为φ30mm 的圆,那么在标注尺寸时应标注（ ）。
A 、φ15 B 、φ30 C 、φ45 D 、φ60 2、两等直径圆柱轴线正交相贯,其相贯线是（ ）。
A 、空间曲线 B 、椭圆 C 、直线 D、圆 3、下列四种说法中,正确的是（ ）。
A.A 上B 下,C 左D 右B.A 上B 下,C 右D 左C.A 下B 上,C 左D 右D.A 下B 上,C 右D 左 4、根据主视图与左视图,选择正确的俯视图。
（ ）。
5、下列剖视图的画法正确的是（ ）。
6、根据主视图与俯视图，选择正确的左视图 （ ）。
7、下列关于半剖视图的说法，正确的是（ ）。
A.半个剖视图与半个视图以细点画线为界,能用粗实线分界。
B.机件的内部形状已在半个剖视图中表达清楚，另外半个视图中虚线应该省略不画。
C.半剖视图的标注与全剖视图的标注不同。
D.半剖视图标注内部结构时,因机件内部结构只画了一半，其尺寸线略超过对称中心线，在一端画箭头,尺寸数字不应该按完整结构标注,应标注一半。
8、如图所示，下列尺寸标注中，属于定位尺寸的是（ ）。
A . 50,30B . φ25,45°C . φ25，30，50D . φ25，30，50，45°第3页 （共6页）第4页 （共6页）9、关于下列移除断面图正确的是（ ）。
10、下列螺纹的画法正确的是 （ ）。
二、判断题（共10小题，每小题2分，共20分）1、在齿轮的视图中,齿根线用粗实线绘制。
（ ）2、局部放大图中采用的比例是指局部放大图与被放大的原视图的比例。
机械制图形成性考核任务4参考答案
1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。（10
分
）
2．根据螺纹的规定画法绘制螺纹的主视图、左视图。（10 分） (1）外螺纹的大径为M20，杆长 40 螺纹长 30，倒角C2。
(2）内螺纹的大径为M16，钻孔深度为 30,螺纹长 22
3．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。 （20 分） (1)粗牙普通螺纹，公称直径 20,螺距 2.S，中等公差精度，中径、顶径 公差带代号 6g，中等旋合长度，右旋．螺纹长 20，倒角C 2.5。
(2)细牙普通螺纹，公称直径 16,螺距 1，中等公差精度，中径与顶径 公差带代号均为 6H，中等旋合长度，左旋。孔深 30，螺纹长 22,倒角 C1。
(3)非密封圆柱管螺纹，尺寸代号为 1/4，公差等级为A 级。右旋，螺 纹长 18，倒角 C2。
4．已知直齿圆柱齿轮模数为 m=3,齿数z=20，计算齿轮的分度圆、齿 顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮 齿部分的尺寸。（10 分）
5. 选择正确的尺寸注法。（10 分）
6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。（10 分）
7. 表面粗糙度注写。（20 分） （1）找出表面粗糙度标注的错误，并将正确极限偏差数值．标注在零件图。（10
分）
西北工业大学机械制图习题集39页答案
西北工业大学机械制图习题集39页答案1.固定端约束只能限制物体的转动，不能限制物体的移动。
（） [单选题]正确错误(正确答案)2.在带传动中小带轮的包角应该≤120°。
（） [单选题]正确错误(正确答案)3.轴上有两个以上的键槽时，宽度应尽可能统一，并置于同一直线上。
（） [单选题]正确(正确答案)错误4.代号为 7350 的滚动轴承，其内径为 50mm。
（） [单选题]正确错误(正确答案)5.心轴仅用以支承旋转零件而不传递动力，只受弯曲而无扭矩作用的轴。
（） [单选题]正确(正确答案)错误6.凸轮从动件运动轨迹可以是直线，也可以是弧线。
（） [单选题]正确(正确答案)错误7.在曲柄摇杆机构中，当曲柄为主动件时，会出现死点位置。
（） [单选题] 正确错误(正确答案)8.渐开线的形状与基圆大小无关。
（） [单选题]正确错误(正确答案)9.在 V 带传动中，带速过高反而降低了传动能力。
（） [单选题]正确(正确答案)错误10.齿轮传动正确的啮合条件是：两啮合齿轮的齿数及分度圆上的压力角必须相等。
（） [单选题]正确错误(正确答案)11.蜗轮蜗杆机构中，两轴的交错角通常为 90°。
（） [单选题]正确(正确答案)错误12.断面收缩率是塑性的重要指标，它的百分率越大，材料的塑性越差。
（） [单选题]正确错误(正确答案)13.08F钢与T8A钢含碳量不一样。
（） [单选题]正确(正确答案)错误14.在热处理中，淬火后必须进行回火。
（） [单选题]正确(正确答案)错误15.剪切变形与挤压变形同时存在，同时消失。
（） [单选题]正确(正确答案)错误16.直杆的基本变形有：拉伸与压缩、剪切与挤压、扭转、弯曲。
（） [单选题] 正确(正确答案)错误17.平面汇交力系的合力一定大于任何一个分力。
（） [单选题]正确错误(正确答案)18.与带传动相比，链传动没有滑动现象，因此其平均传动比恒定不变。
西工大《机械设计》18年4月作业考核(标准答案)
西北工业大学网络教育学院2017年10月大作业学习中心：课程名称：机械设计考试时间120分钟考试形式：大作业A卷□B卷√学号姓名考试日期年月日一、填空题（每空2分，共40分）1. 机械零件受载时，在处产生应力集中，应力集中的程度通常随材料强度的增大而。
答：2. 带传动工作时产生弹性滑动的原因在于。
答;3. 链传动张紧的目的是。
答：4. 链传动中，当链节距p增大时，优点是，缺点是。
答：5. 圆柱齿轮设计计算中的齿宽系数是齿轮的齿宽与齿轮的分度圆直径之比。
答：6. 斜齿圆柱齿轮传动的齿形系数与、、有关，而与无关。
答：7. 轴上零件的周向固定常用的方法有、、和。
答：8. 滚动轴承轴系一端固定一端游动的固定方式常用在或情况下。
答：9. 螺纹联接防松的根本问题在于。
答;10. 计算采用三角形螺纹的紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增加到原来的倍。
答：1.3二、分析题（每小题10分，共20分）1. 题二（1）图所示为一螺旋拉紧装置，如按图上箭头方向旋转中间零件，能使两端螺杆A及B 向中央移动，从而将两端零件拉紧。
分析A、B螺杆上螺纹的旋向。
题二（1）图2. 题二（2）图所示减速装置简图，已知齿轮1主动，蜗杆螺旋线方向，蜗轮转向，若希望蜗杆轴所受轴向力完全抵消，试分析确定（在答题纸上重新画图解答）：（1）斜齿轮1、2和蜗轮4的螺旋线方向；（2）标出Ⅱ轴齿轮2及蜗杆3在啮合点处的作用力（用分力Fa、Fr、Ft表示）。
题二（2）图三、计算题（每小题10分，共30分）1. 某试验台的输出轴端装一卷筒，该处轴的直径14mm d =，选用A 型平键联接，其中4mm,4mm,18mm b h L ===，键及轮毂材料均为45号钢，载荷平稳，[]130MPa σ=p ，[]120MPa τ=，试求此键联接所能传递的最大扭矩（取/2k h =）。
答：L，当量动载荷为P，基本额定动载荷为C。
若转速不变，而当量2. 某球轴承的预期寿命为h动载荷由P增大到2P，其寿命如何变化？若当量动载荷不变，而转速由n增大到2n（不超过极限转速），寿命又有何变化？答：3. 题三（3）图所示的某机构拉杆端部采用粗牙普通螺纹联接。
2018年4月高等教育自学考试机械制造真题
2018年4月高等教育自学考试机械制造真题(总分：100.00，做题时间：150分钟)一、单项选择题(总题数：15，分数：30.00)1.合金弹簧钢60Si2Mn中的60表示（）。
（分数：2.00）A.平均碳质量分数为0.6％√B.平均碳质量分数为6.0％C.平均硅质量分数为0.6％D.平均硅质量分数为6.0％解析：2.最大截面在一端的中小铸件，且大端为平面，其手工造型宜选用（）。
（分数：2.00）A.刮板造型B.分模造型C.整模造型√D.挖砂造型解析：3.用自由锻造方法制造盘类工件，常采用的锻造工序是（）。
（分数：2.00）A.镦粗√B.拔长C.弯曲D.冲孔解析：4.用冲裁模从坯料上冲下所需形状板块的工序属于（）。
（分数：2.00）A.冲孔B.拉深C.弯曲D.落料√解析：5.不锈钢焊接主要采用（）。
（分数：2.00）A.钎焊B.摩擦焊C.氩弧焊√D.埋弧焊解析：6.焊接部位的破裂通常开始于（）。
（分数：2.00）A.母体B.焊缝C.熔合区D.热影响区√解析：7.对于外圆车刀，在基面内测量的主切削刃和进给方向的夹角是（）。
（分数：2.00）A.后角B.主偏角√C.副偏角D.刃倾角解析：8.下列刀具材料中，耐热性最差的是（）。
（分数：2.00）A.高速钢B.硬质合金C.碳素工具钢√D.立方氮化硼解析：9.切削塑性材料时，刀具宜采用（）。
（分数：2.00）A.较大前角和较大后角√B.较大前角和较小后角C.较小后角和较大后角D.较小前角和较小后角解析：10.在CA6140型普通车床上车削螺纹时，传动平衡式中同时包含25.4和71因子，所加工螺纹的类型是（）。
（分数：2.00）A.米制螺纹B.模数螺纹C.英制螺纹D.径节螺纹√解析：11.铣削车床床身的导轨面时，常采用的铣床是（）。
（分数：2.00）A.圆台铣床B.龙门铣床√C.卧式升降台铣床D.立式升降台铣床解析：12.下列刀具中，一把刀具可用于加工不同直径孔的是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图
西北工业大学网络教育学院
2017 年 10 月大作业
学习中心： 考试时间 120 分钟 学 号 姓 名 课程名称： 机械制图 A 卷□ B 卷 √ 年 月 日 成 绩 考试形式：大作业 考试 日期
1. 求 直 线 的 侧 面 投 影 , 并 指 出 线 段 与 投 影 面 的 2. 完 成 平 面 的 另 一 投 影 ， 并 说 明 为 何 种 位 置 平 面 。 6分 相 对 位 置 。 6分
第 6 页 共 11 页
095
机械制图
第五题答案：
第六题答案：
注：学生必须在试卷上答题，否则没有成绩。
第 7 页 共 11 页
095 第七题答案：
机械制图
第八题答案：
注：学生必须在试卷上答题，否则没有成绩。
第 8 页 共 11 页
095 第九题答案：
机械制图
第十题答案：
注：学生必须在试卷上答题，否则没有成绩。
注：学生必须在试卷上答题，否则没有成绩。
第 2 页 共 11 页
095
机械制图
8. 补画圆柱体被截切后的侧面投影。 10 分 9. 求作球与同轴回转体相贯线的投影。 6分
10. 补画组合体第三视图。
10 分
11. 补画组合体第三视图。
10 分
注：学生必须在试卷上答题，否则没有成绩。
第 3 页 共 11 页
095
机械制图
12 在指定位置将原主视图改画成全剖视图。
12分
注：学生必须在试卷上答题，否则没有成绩。
第 4 页 共 11 页
095
机械制图
第一题答案：
第二题答案：
注：学生必须在试卷上答题，否则没有成绩。
ቤተ መጻሕፍቲ ባይዱ
第 5 页 共 11 页
095
机械制图
第三题答案：
第四题答案：
注：学生必须在试卷上答题，否则没有成绩。
5. 完成平面上直线 AB 的水平投影。
6分
Z c′ a′ X a c YH
6. 求直线 AB 与 Δ CDE 的交点并判别可见性。
d′ a′ e′ b′
O b
Yw
X
g′ f′ d e c g f
O
6分
c′ b′ d′ X a′ a c d b
10 分
e′ O e
7. 补画六棱柱体切口的水平投影，并画出侧面投影。
第 9 页 共 11 页
095 第十一题答案：
机械制图
第十二题答案：
注：学生必须在试卷上答题，否则没有成绩。
第 10 页 共 11 页
095
机械制图
注：学生必须在试卷上答题，否则没有成绩。
第 11 页 共 11 页
b′
Z
a′
X
O
Yw
a b
AB 位 置
YH
3. 完 成 菱 形 ABCD 的 两 面 投 影 。 10 分
a′ c′
X
b′ b c a
O
注：学生必须在试卷上答题，否则没有成绩。
第 1 页 共 11 页
095
机械制图
4 . 正垂 面 ABC 的 α =3 0 °，完 成它的 V 、 W 面投影。 8分
